Один из самых распространенных вопросов, который возникает при решении установить солнечные батареи для личных нужд, является вопрос о том, какие солнечные панели являются самыми эффективными? Однако, такая формулировка не совсем верна. Прежде всего, буквальный ответ на этот вопрос для рядового потребителя не имеет значения. Попробуем разобраться почему?

На самом деле, важный вопрос не в том, как выбрать самые эффективные солнечные батареи, а в том, какие из них имеют лучшее соотношение цены и качества. Если у вас на крыше есть место для установки десяти солнечных панелей и есть выбор между солнечными панелями с условным классом энергоэффективности "A", которые немного более эффективны, но в два раза дороже солнечных панелей класса "B", то, скорее всего, с точки зрения экономии целесообразней выбрать панели класса "B". Одним словом, главная задача состоит в том, чтобы выяснить, какие варианты доступны в конкретной ситуации и проанализировать экономический эффект от каждого из них.
В любом случае, если вы действительно хотите знать самые эффективные солнечные панели (или солнечные модули), то некоторые из них приведены ниже с указанием производителя и значения коэффициента полезного действия (КПД):

• солнечные панели с эффективностью 44,4% от Sharp. Концентрирующие трехслойные солнечные модули от мирового лидера среди производителей солнечных батарей очень сложны и не используются в жилых или общественных зданиях потому, что они баснословно дороги. В основном, такие солнечные модули нашли применение в космической отрасли, где огромное значение имеет эффективность при сравнительно небольших размерах и массе;
• солнечные модули с КПД 37,9% производства Sharp. Эти трехслойные солнечные панели являются более простым аналогом предыдущих с тем отличием, что в них не применяются специальные устройства для концентрации солнечного света на модуль. Соответственно, цена таких панелей ниже на стоимость этих устройств;
• солнечные батареи с эффективностью 32,6% от испанского исследовательского института солнечной энергетики (IES) и университета (UPM). Представляют собой еще более простые двухслойные модули с концентратором солнечного света, однако их использование в жилых или общественных зданиях по-прежнему слишком дорого.

Существует около десятка или около того других видов солнечных панелей, которыми можно было продолжить этот список. Некоторые из них имеют очень высокий КПД, но их цена очень велика, в то время как другие достаточно дешевы, но имеют очень низкую эффективность. Конечно, некоторые из них неэффективны и дороги одновременно. Но, тем не менее, представляют определенный исследовательский интерес. Ключ, как отмечалось ранее, в том, чтобы найти оптимальный баланс между стоимостью и эффективностью.
Существует мнение, что сегодня гораздо меньше научных исследований посвящены солнечным батареям, нежели фотоэлементам, лежащим в основе технологии производства солнечных батарей – это то, за чем проводят время ученые многих мировых институтов и университетов. Никто даже не будет пробовать изготовить солнечную батарею, которая не будет продаваться по причине слабой товарной привлекательности ее компонентов – солнечных модулей. Сегодня на рынке существует множество различных типов солнечных батарей (точнее, солнечных модулей) самых разных производителей. Итак, давайте взглянем на лидеров в различных категориях:

• солнечные модули с КПД 36% производства компании Amonix удерживают общий рекорд производительности. Тем не менее, они сделаны с применением концентрирующих устройств, и не используются для бытовых целей;
• солнечные модули с эффективностью 21,5% от американской компании Sun Power установили коммерческий рекорд эффективности. Солнечные модули Sun Power SPR-327NE-WHT-D являются лидером по показателям эффективности по результатам полевых испытаний. Солнечные модули, занявшие второе и третье места в этом тесте, также являются разработкой компании Sun Power;
• тонкопленочные солнечные модули с эффективностью 17,4% от компании Q-Cells удерживают рекорд в этой категории. Тонкопленочные солнечные батареи широко используются, но не в жилых зданиях. Q-Cells - немецкая компания, которая в 2012 году подала на банкротство, а затем была приобретена корейской компанией Hanwha;
• тонкопленочные солнечные модули на основе кадмий-теллурового (CdTe) фотоэлектрического преобразования эффективностью 16,1% от First Solar являются лидерами в своей категории. Опять же, солнечные батареи на основе таких модулей, как правило, не используется для бытовых целей, но помогают компании удерживать высокие позиции среди производителей солнечных батарей . Американская компания FirstSolar являлась лидером по производству солнечных батарей на американском рынке и занимала второе место в мировом рейтинге в прошлом году. Несмотря на довольно небольшой КПД 16,1% в этой категории, относительно дешевые солнечные модули First Solar являются оптимальным выбором для многих отраслей;
• последний пример для демонстрации того, что список самых эффективных солнечных панелей очень длинный и не ограничивается приведенными выше экземплярами, отметим гибкие солнечные модули эффективностью 15,5% от компании MiaSole, лидирующие в этой категории. Естественно, для некоторых целей необходимы не просто солнечные батареи, а гибкие солнечные панели. Но, вероятно, это не Ваш случай...

Подводя итоги, посоветуем при выборе солнечных батарей для своих нужд не делать акцент на гипотетических и не относящихся к делу превосходствах. Забудьте о том, чтобы стараться выбрать «самые эффективные солнечные батареи ». Ищите панели, четко отвечающие конкретным целям, а не пытайтесь найти солнечные батареи, которые были разработаны для спутников НАСА.
Диаграмма, составленная национальной лабораторией возобновляемой энергии США, наглядно демонстрирует большое разнообразие технологий производства солнечных батарей и достижения каждой из них в плане эффективности.

Вопрос выбора солнечных батарей для частного дома довольно непростой. Чтобы определить, какое оборудование Вам необходимо, ответить себе на несколько вопросов:

1. Тип панелей

Фото панелей трёх типов

Есть ли ограничение по площади?

Если да – лучше выбрать солнечные панели из монокристаллического кремния. Этот тип панелей обладает наиболее высоким КПД. Такие батареи могут занимать меньше места при одной и той же мощности, что и поликремниевые панели. Солнечную батарею из монокристаллического кремния легко узнать - она состоит из псевдоквадратов черного цвета. Если ограничения по площади нет, берите солнечные батареи из поликристаллического кремния – они дешевле и немного лучше работают в пасмурную работу благодаря тому, что солнечные элементы имеют разную ориентацию кристаллов кремния. Внешний вид солнечной батареи из поликристаллического кремния - ровные квадраты синеватого цвета с разными оттенками. Если же у Вас особые условия для размещения (например, изогнутая крыша или крыша из поликарбоната), то можно обратить внимание на гибкие солнечные панели из аморфного кремния. Они клеятся на любую поверхность и не требуют дополнительных металлоконструкций. К тому же, эти батареи очень хорошо работают с рассеянным светом. Поэтому, если солнечные дни в Вашем регионе - редкость, можно присмотреться именно к этим панелям. Еще одним вариантом можно считать солнечные батареи из микроморфного кремния. Это новое поколение аморфных солнечных батарей, работающих как в видимой, так и в инфракрасной части спектра. Практика показала, что такие панели дают большую суммарную годовую выработку по сравнению с классическими. Кроме того, такие панели менее требовательны к углу наклона и ориентации по сторонам света. А еще они дешевле, потому что в производстве используется меньше кремния.

Сравним стоимость солнечных батарей для дома и дачи. Мы приводим цены в долларах, поскольку даже российские панели производятся из импортного сырья.

• Самые дешевые - панели из аморфного или микроморфного кремния. Их цена 0,7-0,9 доллара за Вт.
• На втором месте расположились поликристаллические солнечные панели с ценой 0.9 - 1 доллара за Вт.
• Ну и самыми дорогими являются модули из монокристаллического кремния. Их цена 1,1 - 1,3 долларов за 1 Вт мощности.

2. Мощность панелей.

Чтобы определиться с мощностью солнечных панелей, нужно определить среднее потребление энергии в Вашем доме (например, по счетам за электроэнергию), а потом решить, какой процент от этого количества Вы хотите компенсировать при помощи альтернативных источников энергии. Допустим, в месяц Вы потребляете 300 кВт*ч электроэнергии. Это примерно 10 кВт*ч в день и 3600 кВт*ч. Для Крыма можно считать, что солнечные батареи, мощностью 1 кВт вырабатывают в среднем 1300 кВт*ч в год. (около 110 кВт*ч в месяц). Если делается расчет для лета, считается, что панель отдает свою номинальную мощность 6 часов в день (солнечная батарея на 250 Вт выработает 250-6 = 1500 Вт*ч в сутки, при условии, что стоит солнечная погода). Тогда, для полной компенсации Вам необходимо установить 3 кВт панелей (12 панелей по 250 Вт, 1,65 м.кв. каждая). Если установить сразу 12 панелей нет возможности, можно поставить половину, а потом добавить. Оборудование при этом менять не нужно!

3. Тип инвертора

Есть ли сеть 220 В?

Если нет и не будет, тогда выбирайте автономный инвертор. В такой системе солнечные панели будут заряжать аккумуляторы, и одновременно энергия будет расходоваться на различных нагрузках. Рекомендуется также запастись генератором, который сможет зарядить АКБ, если выдастся особо пасмурная неделя и солнечной энергии будет недостаточно. Если сеть есть, то возникает следующий вопрос: нужно ли резервирование электроснабжения, или Вы хотите просто экономить? Если стоит цель просто экономить – достаточно поставить сетевой инвертор. Для него не нужны аккумуляторы. Энергия, вырабатываемая солнечными батареями, преобразуется в 220 В и сразу расходуется потребителями в доме. Несколько интереснее система, которая еще и запасает энергию. В ней используется гибридный инвертор. Основная его особенность – совместная работа сети и солнечных батарей. При этом можно выбрать один из двух приоритетов для основного источника энергии. Если выбрать сеть – тогда инвертор будет брать не более разрешенной мощности от сети, а если не будет хватать – добирать необходимое количество энергии от альтернативных источников энергии и аккумуляторов. Если же поставить приоритет солнечных батарей – тогда инвертор будет брать максимум энергии от них, а если не будет хватать, добирать немного из сети.

4. Мощность инвертора.

Мощность сетевого инвертора подбирается равной или немного большей, чем мощность массива панелей. Для гибридного и автономного расчет немного сложнее. Чтобы узнать, какой мощности инвертор нужен в Вашей системе, нужно посчитать суммарную мощность электроприборов, которые могут быть одновременно включены в Вашем доме. Допустим, у Вас дома есть такие электроприборы:

• 10 лампочек (экономок) по 20 Вт = 200 Вт,
• Холодильник класса А+, 300 Вт,
• Насос, 500 Вт,
• LCD телевизор 32", 70 Вт,
• Зарядное устройство мобильного телефона, 5 Вт,
• Ноутбук, 60 Вт,
• Пылесос, 1500 Вт,
• Микроволновка, 2000 Вт,
• Электрочайник, 1800 Вт,
• Кондиционер, 1500 Вт.

В сумме получим 7935 Вт. Дополнительно нужно взять запас минимум в 20% и получим 9500 Вт. В линейке инверторов МАП Энергия ближайшая модель – 12 кВт Однако если не включать одновременно пылесос, микроволновку и электрочайник, то максимальная суммарная мощность будет уже 4600 Вт + 20% = 5500 Вт – можно брать инвертор вдвое меньшей мощности – 6 кВт.

5. Тип контроллера заряда

Тут нам на выбор всего 2 типа: ШИМ и МРРТ. Разница между ними в том, что МРРТ контроллер снимает с солнечных панелей до 20% больше мощности по сравнению с ШИМ контроллером. При этом его стоимость в 2-3 раза выше. Чтобы помочь себе сделать выбор, сделайте простой расчет. Если Вы поставили себе на дом солнечные батареи мощностью 1 кВт, то МРРТ контроллер может снять с них все 1000 Вт, в то время как ШИМ «освоит» всего 800 Вт. Чтобы он догнал по мощности МРРТ контроллер, нужно добавить еще одну панель на 200-250 Вт. Разумеется, разрыв между контроллерами в 20% держится не 100% времени. Однако, солнечные батареи эксплуатируются не один год, и разница в 20% за 20 лет может набежать довольно большая. Что Вам выгоднее – добавить батарей или доплатить за более совершенный контроллер – решать Вам. Из опыта могу сказать, что при мощности панелей более 1 кВт уже выгоднее ставить МРРТ контроллер.

6. Мощность контроллера заряда Мощность контроллера заряда нужно выбирать по его паспортным данным (там указано, какую мощность он может прокачать через себя в АКБ). Эта мощность должна быть больше мощности массива батареи, установленных у Вас дома (на даче). Также желательно (для ШИМ контроллеров), чтобы класс напряжения батареи соответствовал напряжению на аккумуляторах. Тогда будет меньше потерь на преобразовании напряжения внутри контроллера. Для МРРТ контроллеров такого ограничения нет. У них наоборот, лучше набрать большое напряжение. Тогда даже в самую пасмурную погоду контроллер сможет сохранить работоспособность и снимать мощность с батареи.

7. Тип аккумуляторов Среди всех типов аккумуляторов для систем на солнечных батареях самыми доступными являются свинцово-кислотные. Из них можно выбрать между герметизированными (AGM, GEL) и обслуживаемыми (тяговые, OPzV). Первые есть смысл ставить, когда планируется использование АКБ в буферном режиме (редкие глубокие разряды в моменты отключения питания, неглубокие разряды в процессе работы (добавление мощности)). Еще одним их преимуществом является их герметичность – можно устанавливать в любом помещении, нет особых требований к вентиляции. Обслуживаемые АКБ надо устанавливать в помещении, где есть вентилляция, поскольку в процессе работы из таких аккумуляторов может выделяться водород. Однако, такие АКБ имеют очень большой ресурс - от 1500 циклов 100% разряда. Поэтому их целесообразно ставить в таких системах, где планируется постоянная циклическая работа от АКБ (автономные системы без сети 220В). Можно еще ставить автомобильные стартерные АКБ, но они плохо переносят разряд небольшими токами и имеют большой саморазряд. Поэтому срок их службы в системах на солнечных батареях очень невелик.

8. Емкость аккумуляторов Про емкость можно сказать: чем больше, тем лучше. Однако, рассчитать минимально необходимое количество АКБ можно. Для этого нужно определить сколько и каких электроприборов должны проработать в случае отключения электроэнергии и умножить это количество энергии на желаемое время автономной работы. Например, лампы (3 по 20 Вт*ч), ТВ (70 Вт*ч), ноутбук (60 Вт*ч), холодильник А+ (40 Вт*ч в час) должны проработать 6 часов. Суммарное потребление в час составит: 60+70+60+40 = 230 Вт. На 6 часов нужно будет 230*6 = 1380 Вт*ч (В*А*ч) Тогда ескость АКБ будет 1380 В*А*ч / 12 В = 115 А*ч. Чтобы не допустить 100% разряда и увеличить срок жизни АКБ, лучше вдвое увеличить емкость и взять АКБ на 200 А*ч. Такой аккумулятор сможет запасти в себе 2400 Вт*ч "солнечной" энергии.

Также Вы можете позвонить нам и задать любой вопрос нашим инженерам. Мы работаем с понедельника по пятницу с 9 до 18 часов без перерыва.

Эту статью про солнечные батареи для дома написал Егор Моисеев

Последние тенденции использования восполняемых источников энергии не имеют ничего общего с движением зеленых. Основной причиной перехода на ветряки или солнечные батареи стала элементарная экономия. Разовое вложение в альтернативное автономное электроснабжение в удачно расположенном месте (постоянные ветра или преимущественное количество световых дней) полностью окупается уже за 3-4 сезона.

Что такое солнечная батарея

Высокие тарифы на электроэнергию или ее отсутствие на дачном участке привели к тому, что современные дачники или жители частных домов начинают массово оборудовать свои усадьбы бытовыми солнечными панелями для выработки электричества (иногда и обогрева зданий). Такие приборы в зависимости от мощности могут полностью заменить централизованное энергопитание или компенсировать нехватку мощности, временные регулярные перебои в сети. Солнечные батареи для дачи представляет собой комплекс приборов, который грамотный хозяин способен смонтировать самостоятельно.

Важно понимать, что попытка собрать самому весь комплект по частям, может привести к полной нефункциональности: неправильный подбор компонентов к солнечным панелям не даст мощности даже при дорогих и эффективных составляющих. Батареи представляют собой фоточувствительные элементы на жесткой или гибкой основе, инвертора, аккумулятора, контроллеров и вспомогательных компонентов. Фотоэлектрические панели подключаются последовательно, имеют различный КПД в зависимости от типа прибора.

Принцип работы

Солнечные элементы вырабатывают электричество путем химической реакции: в двух кремниевых пластинах, покрытых фосфором и бором, под воздействием ультрафиолета появляется электрический ток. Далее он аккумулируется в накопительных элементах. Прямое использование одной панели без дополнительного оборудования не даст нужной мощности, чтобы даже зажечь обыкновенную лампу накаливания. Эффективность солнечных элементов напрямую зависит от типа фотоэлементов, солярной интенсивности (угол падения лучей), температуры модулей при использовании.

Виды

Солнечные панели имеют разный показатель КПД, который зависит от состава фотоэлементов, принципа выработки электричества, общего комплекта фотоэлектрической локальной станции. Самыми распространенными элементами остаются кремниевые модели, которые имеют максимальную производительность, но одновременно – самую высокую стоимость. Некоторые альтернативные батареи на основе полимеров дешевые, но их рабочий ресурс всего 2 года. Основные типы солнечных панелей в порядке падения эффективности:

1. Монокристаллические кремниевые преобразователи – светочувствительные элементы черного цвета в форме квадратов со скошенными углами. В идеальных условиях КПД достигает 25%, но если солнце уходит с точки прямого падения лучей на панель (при пасмурной погоде), то мощность вырабатываемого тока падает до минимума.
2. Поликристаллические кремниевые панели – квадратные элементы темно-синего цвета (состоят из неоднородных кристаллов кремния). КПД не превышает 18%, но принцип функционирования позволяет использовать вторичные материалы. Такие элементы качественно вырабатывают электричество даже в облачную погоду или при рассеянном солнечном свете.
3. Аморфные панели. В них кремний наносится в вакууме на фольгу, пластик или стекло. Таким способом стоимость фотоэлектрического элемента падает на 15-20%. К минусам стоит отнести низкую производительность (всего 8%), короткое время работы (панели полностью выгорают примерно через 2 года).
4. Полимерные пленочные солнечные панели. Данные приборы начали набирать популярность и постепенно вытеснять кремний-кристаллические модели с рынка. Панели представляют собой многослойную гибкую пленку из сетки алюминиевых проводников, полимерного слоя активного агента, органической подложки, защитного состава. Даже при низком КПД в 7% такие элементы оправдывают себя низкой стоимостью, низкой весовой нагрузкой, легкостью в установке (саму панель можно резать и подгонять под требуемую форму).

Преимущества и недостатки

Любое технологическое решение имеет свои плюсы и минусы. Учитывая их соотношение, возможный пользователь решает для себя, насколько целесообразно применять ту или иную технологию. Домашние солнечные батареи для дачи для регионов с продолжительным световым днем стали реальной возможностью самостоятельно получать электричество. Плюсы таких панелей:

• бесплатность и постоянная доступность источника энергии (солнечное освещение присутствует практически в любой точке планеты настолько долго, чтобы в фотоэлектрических элементах был смысл);
• экологическая чистота батарей;
• тишина при работе;
• минимум подвижных элементов;
• длительный срок службы (относится только к жестким кремниевым панелям);
• независимость от работоспособности внешнего поставщика электричества;
• предельной площади одного комплекса батарей неограничена;
• исключение топливных элементов для выработки электроэнергии.

Купить солнечную батарею для дачи – решение выгодное, но с существенными минусами. Фактически все они связаны с высокой стоимостью качественных комплексов. Возможное время окупаемости предсказать не получится, так как присутствует много переменных (нагрузка на сеть, количество световых дней в году и т.д.). Общие первичные вложения для получения нужной мощности так же могут отпугнуть потенциального покупателя. Потребуются большие площади для размещения панелей, дополнительные устройства, которые не всегда адекватно функционируют.

Комплект солнечных батарей

Отдельно фотоэлектрическая панель не имеет смысла, потому что без дополнительного оборудования выходная мощность будет предельно низкой. Стандартным комплектом в России считается комплекс из кремниевых поликристаллических модулей с КПД 15-20%. Это массивные жесткие панели, требующие надежной фиксации и достаточных площадей для размещения. Набор, который покупатель может найти сам в сети, самостоятельно установить и подключить выглядит примерно следующим образом:

• фотоэлектрические элементы: выбираются исходя из требуемой мощности на выходе;
• контроллер заряда – помещается в цепи между аккумулятором и панелью для нормализации напряжения на инверторе;
• инвертор – преобразователь тока, который переводит постоянное напряжение в переменное 220 вольт;
• аккумуляторы;
• разъемы, провода, крепежные элементы.

Как выбирать солнечные батареи для загородного дома

Выбор комплекта полностью обуславливается мощностью, которая будет нужна. Для получения приблизительных данных используют формулу, где данные инсоляции (худший по солнечной погоде месяц в году) умножается на КПД выбираемой панели. Это будут цифры полученной мощности с одного квадратного метра батареи. Потом делится общее количество затрат электроэнергии на полученное число. Это будет общая необходимая площадь электростанции.

После вычисления нужной мощности станции следует рассмотреть репутацию производителя, отзывы владельцев конкретных конфигураций. Важно понимать, что вкладываться в дешевые фотоэлементы В или С, которые потеряют до 40% за несколько лет, не имеет смысла. Стоит единоразово вкладываться в солнечные панели для дачи категории А, которые при правильной эксплуатации прослужат около 30 лет.

Солнечные батареи в последние десять лет перешли из разряда ноу-хау и дорогостоящей разработки с низкой эффективностью в прикладные и популярные сферы. Их можно использовать для подзарядки гаджетов в походе, а также применять в роли основного или резервного источника питания для бытовых помещений и не только. Кроме того, некоторые инженерные решения могут показаться необычными, например, использование в качестве дополнительного источника энергии на транспортных средствах.

Элемент, получающий электрическую энергию прямо от солнца в достаточном количестве, не способен давать ее постоянно. Ее нужно запасать в аккумуляторах, чтобы можно было использовать по необходимости в любое время.

Солнечные панели устроены по простой схеме, куда входят полупроводниковый фотоэлемент из кремния, соединительные провода и корпус. Лучи света воздействуют на свободные электроны фотоэлемента, заставляют их двигаться. Образующийся при этом ток по проводам поступает к нагрузке. Вместо нагрузки в цепь панели может быть включен аккумулятор, который обеспечивает электрической энергией потребители в ночное время суток, когда по погодным условиям интенсивность дневного освещения мала.

устройство солнечные панели

Как монокристаллический модуль, так и ячейка на основе поликристаллов, в своем устройстве используют полупроводниковые пластины из кремния. Пластина монокристаллической панели состоит из одного полупроводникового кремниевого кристалла, а поликристаллическая панель использует структуру из множества кристаллов.

Конструкция и применение

По устройству все солнечные преобразователи разделяют на монокристаллические и поликристаллические. От конструктивного исполнения каждой панели зависит ее эффективность и стоимость. Мировые производители этих устройств используют в качестве рабочего тела кремний, теллурид кадмия и соединения на основе меди, индия, галлия, селена. Последними достижениями в этой области считаются батареи, рабочим материалом которых является арсенид галлия.

монокристаллические и поликристаллические панели

Отечественная промышленность для производства солнечных генераторов использует преимущественно кремниевые полупроводниковые пластины. Готовые модули, предназначенные для выработки электрического тока, объединяют своей конструкцией набор ячеек. Плоские панели устанавливают на специальные стеллажи с поворотными устройствами, при помощи которых в течение дня устанавливается максимально возможный угол падения лучей солнца на полупроводник. Дешевым, но менее эффективным вариантом является использование неподвижных конструкций, настроенных на определенный постоянный угол.

Важным элементом любой солнечной сборки являются аккумуляторы, которые накапливают электрическую энергию для использования ее ночью или в мало освещенное время суток. Дальше она из аккумуляторов поступает непосредственно в нагрузку, либо сначала на инвертор 12(24)–220 В, а затем к потребителю, в зависимости от его типа.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Генерировать солнечную энергию выгодно там, где в году много ярких дней. Большинство регионов РФ малопригодны для использования только энергии солнца. Солнечные генераторы чаще применяются лишь как добавочные устройства энергоснабжения.

Что такое монокристаллическая солнечная батарея

Мы уже упомянули о том, что панели бывают двух типов: поли- и монокристаллические. Для начала рассмотрим монокристаллический элемент – он дороже, но мощнее.

монокристаллический модуль

Особенности

Для такой батареи выращивается специальный монокристалл кремния по способу Чохральского. Этот материал стоит дороже, чем поликристаллическая пластина, но из-за своего высокого качества монокристаллический модуль имеет больший КПД. Монокристаллические солнечные панели, собранные из отдельных кремниевых ячеек, обладают эффективностью работы, которая равна примерно 20–22%.

Лучи света, попадая на поверхность монокристалла кремния, приводят свободные электроны к направленному движению. С обеих сторон кристалла к нему присоединены провода, идущие к потребителю.

КПД такой пластины достаточно высок, так как в ней лучи солнца не рассеиваются, а равномерно распределяются по всей поверхности кристалла. Площадь р-п перехода в пластине велика, за счет чего электроны проникают из одной части полупроводника в другую беспрепятственно.

устройство монокристаллических солнечных панелей

Стоимость

Технология выращивания монокристаллов полупроводника больших размеров довольно трудоемка, из-за чего цена такой батареи всегда выше, чем аналогичного изделия на основе поликристаллов. Разница в стоимости устройств – 10%, что является главным недостатком монокристаллической батареи.

Цена монокристаллической панели мощностью 150 Вт равна 5400 руб., а такая же по конструкции батарея мощностью 200 Вт стоит 11700 руб. Гораздо дороже устройства мощностью 230 Вт и 300 Вт

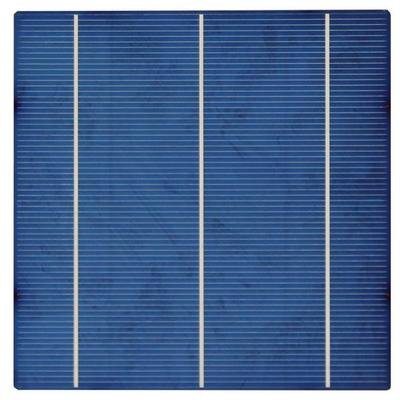

Что такое поликристаллическая батарея

Если основной элемент монокристаллической батареи – это искусственно выращенный монокристалл больших размеров, то другой вид светоприемников имеет полупроводниковый элемент поликристаллической структуры.

Считается, что для потребления энергии Солнца оптимальным вариантом являются поликристаллические солнечные батареи. Они дешевле своего монокристаллического аналога, так как для производства используют обрезки, оставшиеся после монокристаллических элементов. Кремний при изготовлении рабочего элемента поликристаллической панели просто охлаждается из горячего расплава, что не требует высоких затрат и сложных технологий.

По внешнему виду поликристалл кремния отличается от монокристалла неоднородностью цветовой гаммы, отливающей голубым и светло-синим цветом. Непрерывное совершенствование технологии производства приближает по качеству поликристаллические батареи к сборкам на монокристаллах.

Особенности

Кроме более низкой стоимости, поликристаллические модули отличаются от монокристаллов тем, что снижение их мощности по мере увеличения эксплуатационного периода происходит значительнее медленнее.

Очень важно и то, что при нагреве полупроводникового элемента поликристаллического типа он не так сильно снижает свои рабочие качества, как монокристаллы.

Стоимость

Поликристаллические солнечные элементы производителя SilaSolar мощностью 50 ватт и напряжением 12 В на момент написания статьи стоят 2790 руб. Такая же по устройству батарея этого же производителя, но на 100 ватт, имеет цену 4200 руб.

Сравнение поликристаллической и монокристаллической солнечных батарей

Когда потребитель делает выбор между различными по конструкции световыми модулями, он старается дать ответ на вопрос: , поли или моно? При этом ему необходимо учитывать результаты тестирования устройств, проводимых независимыми компаниями.

Приведем основные результаты тестов на отличие этих световых модулей:

• снижение номинальной мощности с увеличением срока эксплуатации у моно модулей происходит быстрее (у поликристаллического элемента за первый год работы
• мощность снижается на 2%, а у монокристаллического – на 3%);
• цена поликристаллического модуля ниже стоимости монокристаллического такой же мощности примерно на 10%;
  суммарная вырабатываемая электроэнергия монокристаллического модуля на 30% выше, чем поликристаллического при равной площади.

Из приведенных данных можно сделать вывод, что, первые дешевле и менее прихотливы, а вторые мощнее, но привередливее. Выбирая поликристаллические или монокристаллические кремниевые солнечные батареи, решайте исходя из своих финансовых возможностей обслуживать и обновлять модули, и сделайте выбор между долговечностью и мощностью. К тому же качественно произведенный поликристаллический модуль намного дешевле. Окончательный выбор остается за покупателем.

Установка солнечной панели

Для более эффективного применения батареи нужно обязательно учитывать следующие факторы ее установки:

• месторасположения устройства не должно в течение дня закрываться тенью любых других предметов;
• чтобы поток световых лучей на фотоэлемент был максимален, желательно его оборудовать поворотным устройством, выдерживающим постоянную ориентацию на солнце;
• оптимальный угол наклона модуля к вертикали сильно зависит от местности где расположена СЭС и времени года, все знают, что солнце зимой находится ниже над горизонтом;
• ухода за лицевой стороной прибора, очистки стекла от наслоений грязи и снега, нужно обеспечить к нему удобный доступ человека.

Собрать солнечную установку можно своими руками, предварительно изучив соответственную литературу.

Но если у вас нет, хотя бы базовых познаний в электричестве и электронике, то стоит доверить дело специалистам.

Тестирование

Чтобы сравнить две солнечные сборки одинаковой мощности на эффективность, разумно выполнить их рабочее тестирование. Для этого необходимо установить mono- и poly-батареи одинаково по отношению к солнцу и измерять реальную мощность устройств в зависимости от времени суток, от степени нагрева полупроводникового элемента.

Также учтите все другие параметры, которыми они будут отличаться. В том числе снижение мощности устройств после определенного периода эксплуатации. Полученные результаты дадут исчерпывающую информацию, какая из панелей (solar panels) лучше и кому из производителей этих устройств нужно в дальнейшем отдавать предпочтение.

Сегодня мы поговорим про то, как выбрать солнечную батарею для дома и получать бесплатную солнечную электроэнергию.

Источники энергии

Источники энергии, берущиеся из окружающей среды, становятся все более актуальными.

Вода, ветер и солнце являются практически бесконечными источниками, способными обеспечить практически неиссякаемой энергией. Остается только преобразовать ее в электроэнергию.

Причем эти источники доступны не только в промышленных масштабах, ими может воспользоваться и простой обыватель.

Самым оптимальным для владельца дома или дачи является использование солнечной энергии.

Ведь реки есть не везде, существуют и районы, где ветра не так уж и много, а вот дневной свет способен обеспечить электроэнергией практически в любом месте земного шара.

Конечно, полностью обеспечить электроэнергией все приборы в доме за счет энергии солнца удастся не всегда, но часть их – вполне возможно.

Количество вырабатываемой электроэнергии зависит от многих факторов: площади солнечных панелей, материала их изготовления, особенностей дополнительного оборудования, погодных условий.

Конструкция солнечной панели

Вначале разберемся с самими солнечными панелями. Эти панели представляют собой модуль, который и производит преобразование солнечной энергии в электрическую.

Они выполнены в виде прямоугольников с небольшой толщиной. Это позволяет монтировать их на любую прямую поверхность – стены дома, крыша.

Конструкция классических модулей, которые сейчас являются самыми распространенными, такова: имеется остов модуля, сделанный из анодированного алюминиевого профиля.

Внутри этого остова располагаются ячейки с полупроводниковыми пластинами, состоящими из кристаллического кремния. Все ячейки соединены между собой проводкой.

С фронтальной стороны для предотвращения повреждения ячеек их прикрывает закаленное стекло.

Сверху этого стекла, а также с тыльной стороны нанесена ламинирующая пленка, которая делает модуль герметичным, и предотвращает проникновение влаги внутрь.

Выработанная каждой ячейкой электроэнергия по проводам передается на распределительную диодную коробку, от которой она уже идет дальше.

Стандартным считается модуль с 36 ячейками, каждая из которых вырабатывает 0,5 В. Выпускаются также модули на 72 ячейки, которые обеспечивают на выходе из диодной коробки 24 В.

Виды солнечных панелей

Что касается ячеек, то они бывают двух типов – монокристаллические и поликристаллические. Отличаются они по материалу изготовления, форме, эффективности преобразования энергии.

В монокристаллических ячейках при создании используются однородные по структуре кристаллы кремния.

У второго же типа ячеек применяются кристаллы кремния с разной структурой.

Структура кристаллов влияет на общую эффективность преобразования энергии.

У монокристаллических она выше, поэтому модуль с такими ячейками способен обеспечить выработку энергии по количеству одинаковую с поликристаллическим модулем, но при значительно меньших размерах самой панели. Но и стоимость монокристаллических панелей выше.

По внешнему виду эти модули различить легко. У монокристаллических панелей углы ячеек закруглены.

Ячейки поликристаллического модуля имеет прямоугольную форму.

Недавно появились модули, ячейки которых выполнены из аморфного или микроморфного кремния.

Такие модули не имеют каркаса, и сделаны они в виде пленки, которая наклеивается на поверхность. Следует отметить, что такие модули являются самыми дешевыми из-за меньшего расхода кремния.

Остальные элементы системы

Но одних панелей недостаточно. Выработанная ими энергия должна быть правильно перераспределена. За это отвечает контроллер. Вся выработанная панелями энергия поступает на него.

Также следует отметить, что панели вырабатывают постоянный ток невысокого напряжения, как уже отмечено одна панель может обеспечить 18 или 24 В. А большинство домашних электроприборов работают от сети 220 В и с переменным током.

Поэтому, чтобы была возможность использовать выработанную панелями электроэнергию, потребуется инвертор, который и будет преобразовывать ее.

Если солнечные панели рассчитаны на использование в качестве автономной системы для обеспечения электроэнергии, то потребуются накопители энергии, ведь в темное время суток панели энергию вырабатывать не будут.

Такими накопителями являются аккумуляторы.

Выбор панелей

Вначале следует определиться с тем, какая суммарная мощность электроэнергии должно быть выработано панелями. Для этого высчитывается среднесуточное потребление энергии.

Затем определяется, какую мощность обеспечивает одна панель за световой день.

Исходя из этого уже и выбираются модули. Если площади для их установки не так уж и много, то лучше будет приобрести монокристаллические модули.

Они хоть и дороже, но площадь каждой панели меньше, чем поликристаллической, и срок службы ее больше.

Панели лучше приобретать известных производителей, на которые они дают длительный срок гарантии.

Контроллеры

Перейдем к контроллерам заряда. Через них проходит выработанная энергия и подается на аккумуляторы.

Сейчас производятся два типа контроллеров – широтно-импульсной модуляции (ШИМ-контроллер) и слежения за точкой максимальной мощности (МРРТ-контроллер).

ШИМ-контроллеры более простые и доступные.

Однако при их использовании теряется до 30 % выработанной панелями энергии.

МРРТ-контроллер же способен произвести 100% выработку энергии, но и стоимость его значительно выше.

К примеру, выходная мощность панелей составляет 2 кВт. При использовании ШИМ-контроллера из-за потерь выработки конечная мощность составит 1400-1600 Вт . А вот МРРТ-контроллер способен обработать все 2 кВт мощности.

Что касается мощностных показателей, то подбирается контроллер по мощности, которую он способен обработать.

АКБ

Что касается аккумуляторов, то самыми доступными сейчас являются кислотные. Основным параметром при подборе является емкость, чем она больше у АКБ, тем лучше.

Есть определенные формулы расчета емкости АКБ, по которым определяется, какой она должна быть, чтобы запитать все необходимые электроприборы.

Если данная система не будет использоваться автономно, без накопления энергии и направлена только на экономию, то установка контроллера и аккумуляторов не нужна.

В такой системе выработанная энергия поступает сразу на инвертор, и далее уже расходуется потребителями.

Инвертор

Инверторы выпускаются трех типов – автономные, сетевые и комбинированные.

Автономные инверторы используются при полном переходе на использование солнечной энергии, где производится накопление энергии в АКБ и одновременный ее расход.

Сетевой инвертор используется в системах, в которых не производится накопление энергии. Поступающую на него электроэнергию от панелей он сразу преобразовывает и запитывает потребители. Подключается он к общей сети дома.

Комбинированные инверторы могут работать и как автономный, и как сетевой, причем с выбором приоритета источника энергии.

Основным параметром инвертора при выборе является его мощность.

Для правильного определения его мощности подсчитывается мощность всех электроприборов, которые могут быть включены одновременно и добавляется к суммарной мощности еще 20% . Это позволит предотвратить работу инвертора на предельных нагрузках.

При использовании сетевого инвертора мощность его подбирается по выходной мощности солнечных панелей, поскольку он с ними будет взаимодействовать напрямую.
