Автономное электроснабжение дома - это обеспечение необходимого количества электроэнергии для жилого помещения или загородного участка без перебоев питания и перепадов подачи напряжения. Вопрос о самостоятельном создании автономной является актуальным для людей, проживающих вдали от городской жизни.

Такая потребность может возникнуть по целому ряду причин:

• сложность подключения к уже существующей сети электроснабжения;
• отсутствие стабильности подаваемого напряжения;
• перебои питания.

Электроэнергия, необходимая для нормальной жизнедеятельности в загородном доме, должна вырабатываться бесконечно, независимо от внешних факторов. При выборе источника энергии предпочтение следует отдать возобновляемому и безвредному для окружающей среды и людей варианту.

Требования к автономному электроснабжению

Автономное электроснабжение частного дома зависит от суммарной мощности потребителей электроэнергии и характера их «потребностей». Чаще всего, к числу энергопотребителей относятся:

• система отопления дома;
• холодильное оборудование;
• кондиционирование;
• различная крупная и мелкая бытовая техника;
• насосное оборудование, обеспечивающее подачу воды от скважины или колодца.

Любой вид потребителя электроэнергии имеет свою мощность. Однако требования, предъявляемые к сети электропитания у всех одни. Это, в первую очередь, стабильность подаваемого напряжения и его частота. Для многих потребителей также важна синусоидальность формы переменного напряжения.

Следующим этапом является определение необходимой суммарной мощности, которую должно обеспечить автономное электроснабжение дома, а также технические характеристики электропитания. Специалисты рекомендуют завышать суммарную мощность на 15-30%. Это делается с целью обеспечения роста потребления электроэнергии в дальнейшем.

Далее следует определиться с техническими характеристиками, на основе которых будет строиться система автономного электроснабжения дома (САЭ). Они зависят от того, какую функцию будет выполнять САЭ: полностью автономное энергоснабжение или резервный Если система играет роль «подстраховки» подачи энергоресурсов, необходимо установить длительность работы САЭ в период отсутствия централизованного энергоснабжения.

Немаловажным фактором при планировании системы автономного электроснабжения частного дома являются финансовые возможности домовладельца. Бюджет проекта определяет, насколько дорогим будет приобретаемое оборудование, и какая часть работ подлежит выполнению своими руками. Известно, что самостоятельное выполнение работ обойдется значительно дешевле, чем оплата услуг специалистов, привлекаемых со стороны. При этом стоит учитывать наличие необходимого оборудования и навыки работы с ним, а также уровень технического образования домовладельца.

Достоинства

Одним из основных преимуществ САЭ является отсутствие платы за потребление энергии. Это весомая экономия в условиях загородной жизни. Автономное электроснабжение дома, в отличие от централизованного, не имеет каких-либо социальных норм потребления энергии.

Зависит от правильного подсчета суммарной мощности на стадии проектирования системы и введения нужного оборудования в эксплуатацию. Благодаря этому, не возникает риск перепадов напряжения или отключения электричества. Не стоит опасаться, что резкий скачок мощности выведет из строя домашнюю технику. Качество и количество электроэнергии будет именно таким, какое было запланировано изначально, а не таким, которое способна выделить ближайшая подстанция.

Оборудование САЭ достаточно надежное и редко выходит из строя. Данное преимущество сохраняется при должном уходе и правильной эксплуатации всех элементов системы.

Разрабатываются специальные программы, благодаря которым существует возможность продажи излишков электроэнергии государству. Однако об этом стоит подумать заранее (на стадии проектирования САЭ). Для этого придется подготовить разрешительную документацию, которая подтверждает, что оборудование вырабатывает электроэнергию заявленного качества и в определенном количестве.

Автономное электроснабжение дома имеет еще одно несомненное преимущество: полная независимость. Какова бы ни была стоимость потребляемого электричества, у домовладельца всегда будут собственные энергоресурсы.

Автономное электроснабжение загородного дома: недостатки

Несмотря на множество преимуществ, САЭ имеет ряд минусов, среди которых не только дорогостоящее оборудование, но и высокие расходы на его эксплуатацию. Перед выбором приборов и материалов следует тщательно все рассчитать, для того чтобы оборудование не вышло из строя раньше, чем успело окупиться.

Если автономное электроснабжение частного дома по каким-либо причинам перестало функционировать, не следует ждать дежурную бригаду электриков с местной подстанции. Обо всем придется позаботиться самостоятельно - вызвать специалистов и оплатить услуги по ремонту САЭ. Для того чтобы этого не произошло и оборудование прослужило как можно дольше, следует регулярно приглашать специалистов для профилактического осмотра и технического обслуживания автономного электроснабжения дома.

Выбор альтернативного источника энергии

Главная проблема автономного электроснабжения дома - выбор альтернативного источника энергии, которых на данный момент не так уж и много. Наиболее распространенными считаются следующие виды:

• бензиновые и дизельные генераторы;
• солнечные батареи;
• ветровая энергия;
• гидроэлектроэнергия;
• аккумуляторы.

Каждый из этих источников обладает определенными характеристиками и особенностями, с которыми следует внимательно ознакомиться.

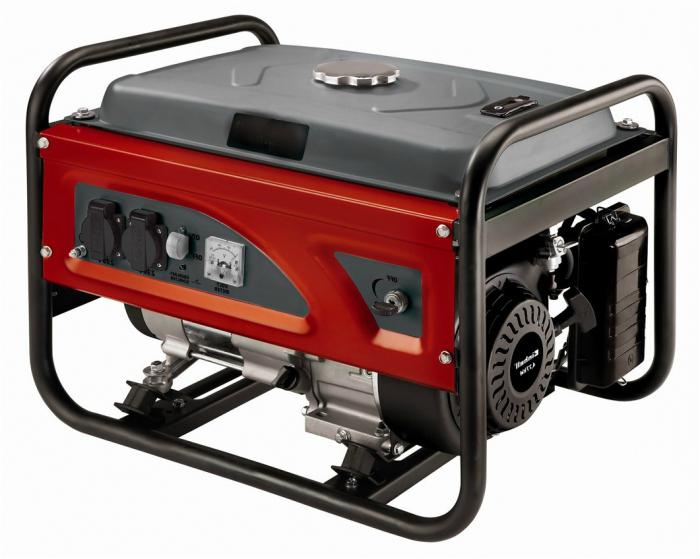

Генераторы

Это наиболее простой и дешевый способ обеспечения дома необходимым количеством электроэнергии. Устройство работает по принципу сжигания топлива. Если речь идет про автономное электроснабжение дома, генератор предполагает создание достаточной базы для хранения топлива. В запасе должно находиться как минимум 200 л дизельного топлива, бензина или других горючих веществ. В данном случае выгодно отличаются Для их бесперебойной работы требуется подключение к газопроводу, и проблема с хранением топлива отпадает автоматически.

Солнечные элементы

Автономное электроснабжение дома на - довольно распространенное явление в западных странах. Существует несколько методов преобразования солнечной энергии в электричество:

1. Фото-вольтовые клетки - используются для концентрации солнечной энергии. С помощью специальных зеркал солнечные лучи генерируются в определенном направлении либо нагревают жидкость, проходящую через паровые турбины электрогенератора (теплового двигателя).
2. Фото-ячейки - энергия, накопленная фотоэлементами на крыше дома, является постоянным током. Для того чтобы ее можно было использовать в домашнем хозяйстве, она подлежит обязательному преобразованию в переменный ток.

Автономное электроснабжение дома своими руками с использованием солнечных батарей является наиболее эффективным и экономичным вариантом. Данное оборудование служит около 40 лет. Однако в зависимости от погодных условий подача электричества в течение дня может прерываться.

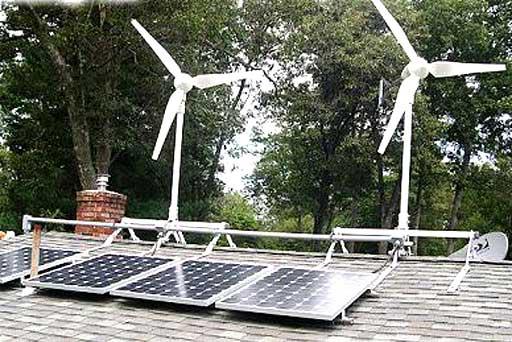

Ветровая энергия

Если погодные условия не позволяют использовать солнечные батареи, альтернативным вариантом может стать энергия ветра. Она берется через турбины, расположенные на высоких башнях (от 3 м). Автономные ветряки преобразовывают энергию при помощи установленных инверторов. Главным условием является наличие постоянного ветра со скоростью не менее 14 км/ч.

Гидроэлектроэнергия

Если поблизости загородного дома расположена речка или озеро, можно воспользоваться водяными источниками энергии. Гидроэлектроэнергия в небольших масштабах является наиболее реальным и выгодным вариантом автономного электроснабжения дома. Использование одной турбины не считается экологически и социально опасным явлением. Микротурбины просты в эксплуатации и имеют долгий срок службы.

Аккумуляторы

Для полноценного электроснабжения дома данный вариант не подходит. Аккумуляторы используются в качестве аварийной подачи электроэнергии либо как дополнение к альтернативным источникам энергии. Принцип работы достаточно прост - пока в сети есть электричество, батареи заряжаются, если подача электроэнергии прерывается, аккумуляторы отдают энергию через специальный инвертер.

Схема автономного электроснабжения дома

Общая схема САЭ состоит из последовательно расположенных элементов:

1. Первичного источника электроэнергии - могут быть использованы вышеописанные солнечные батареи, генераторы, работающие на различных видах топлива и другие.
2. Зарядного устройства - преобразует напряжение от первичного источника до величин, необходимых для обеспечения нормальной работы аккумулятора.
3. Аккумуляторной батареи - используется для накопления и отдачи энергии.
4. Инвертора - предназначен для создания нужного напряжения.

Все эти элементы являются неотъемлемой частью автономного электроснабжения дома, и работать друг без друга не могут.

Монтаж САЭ

Выполнить автономное электроснабжение дома своими руками достаточно просто. Для этого понадобятся составляющие: несколько аккумуляторов, которые для увеличения емкости подключаются по параллельной схеме, зарядное устройство и инвертор. При наличии электроэнергии в сети, аккумуляторы накапливают энергию от зарядного устройства. Если электроэнергия отключается, аккумуляторы обеспечивают подачу электроресурсов посредством инвертора.

Производители предлагают широкий ассортимент инверторов, рассчитанных на потребителей с определенной мощностью. От этих показателей зависит количество электроприборов, которые могут работать от этого источника. Чем больше количество техники в доме, тем больше должна быть суммарная емкость аккумуляторов. При неправильном подборе емкости, батареи будут быстрее разряжаться.

Это наиболее распространенные варианты создания автономного электроснабжения дома. Стоимость таких систем достаточно большая, особенно если учитывать расходы на топливо для генераторов. Самыми приемлемыми в этом плане считаются бесплатные источники энергии, такие как солнце, ветер и вода. Стоит такое оборудование значительно дороже, однако оно быстро окупается и служит многие годы. Монтировать САЭ своими руками достаточно просто. Нужно четко следовать инструкции и придерживаться схемы.

Сегодня мы поговорим про автономное электричество, какое оно бывает, как оборудовать дом таким источником электроэнергии, как проводить подбор оптимальных систем. И самое главное, «стоит ли овчинка выделки».

Особенности подключения к сетям ЛЭП

Без электричества сейчас трудно представить комфортабельное жилье. Благодаря ему жилище освещается, обогревается, выполняется готовка пищи, и нагрев воды. Вот только далеко не всегда есть возможность обеспечить электричеством жилье, особенно если дом находится далеко от города.

Многим владельцам загородных домов и дачных участков, особенно если они находятся далеко от цивилизации, приходится решать вопрос с энергообеспечением дома.

Самым распространенным решением является подключение дома к сетям ЛЭП, однако они далеко не везде имеются или же ближайшая линия находится на приличном удалении от дома.

В таком случае обеспечение электричеством дома может оказаться очень дорогим удовольствием. Ведь придется согласовывать вопросы по поставкам этого источника энергии с соответствующими органами, оплачивать установку подстанции и опор ЛЭП для подведения к дому.

И особенно неприятно то, что приобретаемое оборудование, причем за немалые деньги (подстанция, провода, опоры) перейдут на баланс местных энергосетей, то есть владельцем всего будут являться они, а владельцу дома еще придется и платить за поставки электроэнергии.

Поэтому такой вариант для многих может стать нецелесообразным, достаточно хлопотным и дорогостоящим.

Автономные источники электроэнергии

Второй вариант обеспечить загородный дом электричеством – использовать автономные источники энергообеспечения. Такими источниками могут стать ветер, солнце, вода и горючие материалы.

Используя автономное энергообеспечение, владелец дома становится полностью независимым в плане получения электроэнергии для потребления.

Не требуется никаких согласований, протяжки ЛЭП и т. д. Конечно, получение электроэнергии все равно будет связано затратами. И на начальном этапе они будут достаточно весомыми, поскольку необходимое оборудование стоит немало.

В дальнейшем необходимо еще и проведение обслуживания всех составляющих системы энергообеспечения, но в итоге все окупиться.

Коротко рассмотрим самые распространенные автономные источники электроэнергии.

Солнечные панели

Сейчас все большую популярность завоевывают . Суть такого источника проста – имеются полупроводниковые фотоэлементы, в которых при попадании на них солнечных лучей генерируется электрический заряд.

Количество вырабатываемой энергии напрямую зависит от площади фотоэлементов, поэтому они собираются в панели.

Панель площадью в 1 м. кв. способна выдать 100 Ватт мощности с напряжением 20-25 В.

Чтобы полностью обеспечить дом электричеством площадь панелей должна быть значительной.

Из положительных качеств такого источника электроэнергии является его долговечность, полная экологичность, бесшумность.

Панели требуют минимум обслуживания, а электроэнергия, выработанная ими, является полностью бесплатной и доступной.

Но есть и недостатки. Для обеспечения электроэнергии в необходимом количестве, площадь панелей может достигать значительных размеров, которые еще нужно и правильно расположить.

Энергия эта непостоянна. В солнечные дни панели будут работать с максимальным выходом, но бывают же и пасмурные дни. Поэтому общее количество выработанной электрической энергии зависит от того, сколько солнечных дней в году в регионе, где располагается дом.

Еще один недостаток, причем весомый – это стоимость панелей. Цена за каждый Ватт выработанной энергии составляет сейчас примерно 1,5 $, то есть только за панели, вырабатывающие 1 кВт электроэнергии, придется выложить 1,5 тыс. долларов. А еще потребуется покупать и остальное оборудование, необходимое для работы системы.

Ветроэлектрические установки

Вторая по популярности автономная система энергообеспечения – ветряная. Для получения электроэнергии используются ветрогенераторы.

По сути, это обычные генераторы, на ротор которых надеты лопасти. За счет ветра ротор вращается и происходит генерация электричества.

Из положительных качеств ветрогенераторов отмечается достаточно компактные размеры, относительная бесшумность работы, экологичность, долговечность. Также существует возможность самодельного изготовления такого генератора.

Но недостатков у ветряной системы больше. Первый из них – стоимость, обойдутся ветряные генераторы не дешево.

Учитывая то, что КПД ветрогенераторов невысокая, то для полного обеспечения дома электричеством, потребуется установка трех и более ветряков небольшой мощности или же одного, но достаточно производительного. И в обоих случаях затраты на приобретение будут значительными.

Опять же необходимо учитывать и климатические условия. В зонах, где средний годовой показатель скорости ветра не превышает 8 м/с, использовать ветрогенераторы будет нецелесообразно, поскольку они неспособны будут работать в оптимальном режиме.

Стоит также учитывать, что в дни полнейшего безветрия можно остаться без электричества, поэтому использовать ветряную автономную систему энергообеспечения лучше, если имеется резервный источник электроэнергии.

Топливные генераторные установки

Резервным источником электроэнергии могут стать генераторы, работающие на жидком или газообразном топливе (бензин, дизтопливо, газ).

Здесь все просто: установка состоит из двигателя внутреннего сгорания и генератора. Двигатель вращает ротор, и генератор вырабатывает энергию.

Полностью автономной такую систему назвать нельзя, все-таки необходимо топливо, которое еще и дорожает постоянно. Но как резервный источник электроэнергии такие генераторные установки являются самыми оптимальными.

В случае, когда пасмурная погода стоит уже несколько дней или же наблюдается безветрие, всегда можно запустить генераторную установку для восполнения заряда батарей.

Из положительных качеств генераторных установок, работающих от топлива, отмечается постоянная доступность электроэнергии, такие установки сравнительно дешевые, они обеспечивают хороший выход энергии.

К недостаткам же их относится потребность в топливе, что обеспечивает постоянные затраты. Такие установки не могут работать длительный период, а двигатели внутреннего сгорания требуют технического обслуживания.

Также для использования генераторных установок необходимо отведение отдельного помещения и организацию отвода выхлопных газов, ну и, естественно, ни о какой экологичности и речи быть не может.

Гидроэлектростанции

Реже всего в качестве автономного источника питания используется гидроэлектростанция по одной простой причине, далеко не у всех возле дома протекает река или мощный ручей.

Суть работы такой станции заключается в том, что вода вращает лопасти турбины, за счет чего генератор вырабатывает электричество.

Положительные качества гидростанций таковы: стабильная подача энергии круглосуточно, поскольку вода в реке или ручье не замедляет скорость движения. Такие станции полностью экологичны, долговечны и практически не требуют обслуживания.

Главным же их недостатком является необходимость установки на берегу реки или возле ручья. При этом скорость движения воды должна быть высокая.

Гидростанция способна вырабатывать энергию и при медленном движении воды, но в таком случае река зимой будет покрываться льдом, и использовать станцию уже не получиться.

Большая же скорость воды будет являться гарантией того, что река или ручей не перемерзнут. Второй недостаток – стоимость станции.

И все же концепция обеспечения дома автономной системой энергообеспечения является перспективной и многие ею интересуются.

Выше мы рассмотрели основные виды источников электричества, но их одних недостаточно, чтобы в доме была электроэнергия.

Дополнительно стоит отметить, что эффективность любой автономной системы зависит от правильности расчетов.

Особенности установки и эксплуатации автономных источников

Перед тем как приобретать и устанавливать любую из систем, нужно правильно произвести все необходимые расчеты ведь со временем количество потребителей электроэнергии в доме может увеличиться, к примеру вы решите установить и это нужно учесть в расчетах.

Рассмотрим для начала на примере солнечной системы.

Солнечная автономная система.

Все расчеты нужно начинать с подсчетов суммарного потребления электроэнергии в доме, то есть подсчитать мощность всех потребителей. При этом важно их разделить.

Дело в том, что часть потребителей электроэнергии без проблем работают от сети с постоянным током и напряжением в 12 или 24 В. Такими потребителями могут быть те же светодиодные лампы, которые лучше установить вместо обычных ламп накаливания. Да и вообще, все работы следует начинать с оснащения дома экономичными потребителями электроэнергии.

Исходя из суммарной мощности потребления тока, производится подбор аккумуляторных батарей и инвертора. И только после этого переходят к подсчету количества солнечных панелей, а также подбора контроллера.

Можно и не заниматься вычислением площади солнечных панелей, емкостью АКБ и инвертора.

Многие производители предлагают уже готовые комплекты, включающие все необходимое оборудование. При приобретении такого комплекта достаточно знать только суммарное потребление электроэнергии.

Причем при выборе комплекта важно учитывать, чтобы у него имелся некий запас по мощности, чтобы вся система не работала на предельных значениях. Общая стоимость такой системы во многом зависит от ее мощности.

Подводим итог

Автономное электричество в доме является достаточно интересным решением. Но стоимость его пока достаточно высока, поэтому не всем будет по карману.

Но с другой стороны, при отсутствии подключения к промышленным ЛЭП, и больших расстояниях до цивилизации, лучше все же потратиться на автономное энергообеспечение, чем протянуть новую линию. Но в каждом отдельном случае хозяин дома принимает решение сам.

5 / 5 ( 1 vote )

Вопрос о самостоятельном обеспечении своего дома электроэнергией с каждым годом становится все острее. Поэтому мы предлагаем рассмотреть, как сделать резервное автономное электроснабжение своими руками и как быстро окупится его цена.

Какие бывают автономные системы электроснабжения

Электроэнергия, которая необходима для питания дома, должна вырабатываться бесконечно и при любых условиях, это ключ нормальной жизнедеятельности. Источник энергии должен быть предпочтительно возобновляемым и безвредным по отношению к окружающей среде или людям, работающим под ним. Среди базовых источников энергии числятся:

1. биомасса,
2. вода,
3. геотермальная энергия,
4. ветер,
5. солнечная энергия.

Автономное солнечное электроснабжение загородного дома, дачи, квартиры, коттеджа, гаража

Солнечная энергия часто используется для производства электричества. Два типичных метода преобразования солнечной энергии в электричество:

1. Фото-вольтовые клетки, которые организованы в панелях и работают для концентрации солнечной энергии, используя зеркала, чтобы сгенерировать солнечный свет в определенном направлении, либо нагреть жидкость, которая проходит через паровые турбины электрического генератора или теплового двигателя,
2. Фото-ячейки. Энергия, создаваемая фотоэлектрическими элементами (размещенными на крыше) является постоянным ток и должна быть преобразована в переменный ток, прежде чем он будет использована в домашнем хозяйстве. Электроснабжение на солнечных батареях — это автономные устройства, которые имеют потенциал, и являются экономически более эффективными, чем модернизированные источники солнечной энергии.

Недостаток, заключается в том, что они могут прерывать свою работу в течение дня, их достаточно сложно ремонтировать или очищать от грязи. Современные солнечные батареи работают около 40 лет, что делает их разумными инвестициями во многих областях производства. Это наиболее выгодный вариант автономизаци дома самостоятельно, про что мы подробно писали в статье о солнечных батареях.

Часто для того, чтобы индивидуальное электроснабжение и теплоэлектроснабжение могло накапливать постоянный ток, используются аккумуляторы, сварочные инверторы AC / DC или когенератор. Чтобы получить максимальную отдачу из солнечной панели, угол падения Вт солнца должен быть между 20-50 градусов. Солнечная энергия, проходящая через фотоэлектрические ячейки – дорогой способ освоения возобновляемых источников энергии, но самый безопасный и бесперебойный.

Преимущества:

1. Может быть портативным;
2. Легок в использовании на индивидуальной основе;
3. Не нужны специальные документы для разрешения пользования;
4. Можно устанавливать практически везде, хотя наиболее выгодными являются жаркие и засушливые районы.

Использование мощных солнечных станций эффективно в условиях масштабного производства. Так окупаемость наступит уже в ближайшие несколько лет. В среднем для установки одной солнечной батареи необходимо затрать до 5 тыс. долларов, для установки станции – до 15.

Ветровая энергия

Там, где нет солнца, есть ветер. Энергия ветра взята через турбины, установленные на высоких башнях (обычно от 3 метров до 6 с диаметром до 3 см), благодаря чему автономные ветряки используют инвертора для переработки энергии и электроснабжения дома. Как правило, они требуют в среднем скорость ветра 14 км/ч, но обеспечивают себя энергией и близлежащие здание неограниченный отрезок времени.

Ветровые турбины в городских районах, должны быть установлены не менее чем 10м в воздухе, чтобы получить достаточно ветра и оградиться от близлежащих препятствий (соседнего жилого дома, гаража и т.д.). Монтаж ветровой турбины также могут потребовать разрешение от властей. Ветровые турбины подвергнуты критике за шум, который они производят, их внешний вид, и тот аргумент, что они могут влиять на миграционные процессы птиц (их лезвия могут препятствовать прохождению пернатых в небе).

Ветровое автономное бесперебойное электроснабжение намного реальнее для частного загородного дома, нежели квартиры. Они являются одним из наиболее экономически эффективных форм возобновляемых источников энергии и занимают первое место среди подобных устройств по окупаемости.

Если энергия ветра не подходит, но рядом протекает речка или просто есть озеро, то советуем использовать для автономного электроснабжения водяные источники энергии. В больших масштабах, гидроэлектроэнергия, в виде дамб, имеет неблагоприятные экологические и социальные последствия. Но при небольшом размахе проекта это является достаточно реальным и выгодным вариантом.

Одна водяная турбина или даже группа отдельных турбин не являются экологически или социально разрушительными. На индивидуальной бытовой основе, одиночные турбины, единственный экономически доступный маршрут (но может иметь высокие сроки окупаемости и является одним из наиболее эффективных методов производства возобновляемых источников энергии). Она чаще встречается для эко-деревни, чтобы использовать этот метод, а не особой семьи. Электроснабжения на генераторе воды – это автономное обеспечение любого здания (коттеджа или квартиры) светом и теплом.

Микротурбины очень просты в эксплуатации, документы на установку обойдутся в 1000 долларов, сами механизмы – 2000-6000 у.е.

Геотермальные источники энергии

Производство геотермальной энергии включает контроль горячей воды или пара ниже земной поверхности, в водоемах, для производства энергии. Поскольку горячая жидкость или конденсат, который используется при обратной закачке в пласт, постоянен, этот источник считается самым устойчивым.

Тем не менее, те, которые планируете получать электроэнергию из перепадов температур, нужно знать, что есть различия в сроках службы каждого геотермального резервуара. Некоторые ученые считают, что их продолжительность работы, естественно ограничена – они остывают в течение некоторого времени, что делает производство геотермальной энергии в конечном итоге невозможным. Этот метод часто используют крупномасштабные производства, предприятия, которым необходимо наличие бурового оборудования.

Видео: Автономное электроснабжение для дома

На этих бурах есть небольшие геотермальные механизмы, которые распознают глубину бурения и температуру коры Земли. Когда тепло получено и отправлено на геотермальные тепловые насосы W системы, расположенные внутри укрытия или объекта, запускается работа генератора и узлов преобразования энергии.

Геотермальной энергия доступна повсюду на Земле, особенно Филиппины, Гавайи, Аляска, Исландия, штат Калифорния и Невада используют для работы ТЭЦ эту энергию.

Биомасса и энергия

Мощность биомассы имеет любой биологический материал (жмых Вт, биогаз, навоз, солома Вт, растительное масло, дерево и т.д.), который сжигается в качестве топлива. Единственным недостатком метода является углеродный след после горения, а также выброс в атмосферу соединений серы и азота.

Раньше многие электростанции и котельные работали именно от преобразования энергии тепла в ток, например, тепловозы, теплогенераторы больниц. Таким способом можно при правильном подборе топлива и оборудования можно эффективно обеспечить освещением несколько районов города, производственных объектов.

Тепло вырабатывается потому, что биологический материал сжигается, освобождает такое же количество углекислого газа, что, потребляется им в течение всего срока службы. Это не очень выгодный по экономическим соображениям способ автономного обеспечения дома электроэнергией. Топливо дорогое, газогенераторы тоже.

Автономное дизельное и газовое электроснабжение в таком случае, будет выгодным и окупаемым только в случае использования уже переработанных отходов и источников энергии, скажем, метана, пропана, перегноя и т.д. Это так называемое гибридное снабжение энергией. Главным его достоинством является то, что благодаря широкому диапазону топлива, возможен разлет между вырабатываемой энергией от 1 мВт до десятков кВт.

Купить устройства для создания системы автономного электроснабжения или же готовые приборы можно практически во всех крупных городах Украины, Казахстана и России: Москва, Киев, Харьков, Воронеж, Екатеринбург, Алмата, Тверь, Санкт-Петербург и прочих.

Выгодно или нет

Чтобы точно ответить на вопрос, насколько выгодна схема, по которой производится автономное электроснабжение дома, нужно произвести расчет. Готовые системы (даже производства Китай, к примеру фирмы xantrex) для обеспечения энергией, обойдутся дороже, чем самодельное устройство. Предположим, что мы затратили на все 1000 долларов, но за свет платим в месяц 30 у.е. Получится, что в среднем наша установка окупится в течение почти 3 лет.

В течение трех лет мне пришлось жить в загородном доме без централизованного электроснабжения и за это время удалось наладить автономную энергетическую систему , которая позволяет жить и работать семье в любое время года.

В современной жизни многие стремятся построить загородные дома и по возможности проводить там больше времени. При этом энергетика пригородов развивается слабо, оборудование в сильно изношенном состоянии, провода воруют, отключения на неопределенный срок (как правило тогда, кода больше всего нужно) стали привычным явлением.

Прогноз развития ситуации скорее всего пессимистический — ситуация будет только ухудшаться, а электроэнергия дорожать…

Тем, кто не хочет ждать «у моря погоды» , обращен этот материал и надежда найти единомышленников. Вот некоторые соображения и описание достигнутого.

Задача автономного электроснабжения может решаться двумя принципиально разными способами:

• установка постоянно (когда это необходимо) работающей , которая обеспечивает все потребности в электричестве;
• создание комплексной системы электропитания , которая может в себя включать и электростанцию, но работающую только тогда, когда нужна большая мощность или другие источники энергии исчерпаны.

Первый способ обладает тем преимуществом, что позволяет не решать множество задач и дает возможность пользоваться стандартными техническими решениями, но имеет несколько противопоказаний:

• необходима электростанция, имеющая большой моторесурс, малый расход топлива, предназначенная для круглосуточной эксплуатации в необслуживаемом режиме, не создающая радио помех, шума и вибраций, а следовательно дорогая (правда некоторые из этих проблем можно свести на нет своими силами);
• необходимо хранилище топлива и при том пожаробезопасное;
• для установки электростанции нужно специальное помещение, позволяющее отчасти скрыть недостатки доступных электростанций т.е. имеющее хороший фундамент, толстые стены, вытяжную вентиляцию, уходящую в небо выхлопную трубу;
• для устранения неприятных запахов желательно установить достаточно высокую выхлопную трубу, но у нее при эксплуатации в зимнее время возникнет проблема, состоящая в том, что большая часть трубы не будет прогреваться выше точки росы и как следствие после остановки электростанции собравшая в трубе вода будет замерзать и закрывать трубу.

Эту проблему можно решить, установив у нижней точки трубы сливной кран с которого спускать конденсат перед выключением электростанции или (и) обеспечив теплоизоляцию всей трубы.

Снизить расходы на топливо можно переведя электростанцию с жидкого топлива на газообразное, что одновременно снизит токсичность выхлопных газов, но этот способ применим только для четырехтактных двигателей.

Все перечисленные соображения были использованы при установке электростанции АБ -4, которая во многом уступает импортным, но имеет и крупные преимущества: дешевизна, нетребовательность к условиям эксплуатации, большой моторесурс, доступные запчасти — в её основе используется двигатель (вернее его 1/2 часть) от 30 — сильного «Запорожца». На АБ -4 легко монтируется автомобильный стартер и АКБ, в результате чего получается удобная электростанция, которую может завести и ребенок. АБ -4 была установлена в пристройке к гаражу и часть охлаждающего потока воздуха (у неё воздушное охлаждение) в зимнее время подается в гараж. Выхлопная труба 3/4″ соединена с электростанцией отрезком гофрированной трубы из нержавейки, а перед трубой на стене помещения смонтирован автомобильный глушитель. В качестве топлива используется газ пропан в баллонах по 50 л. Мощности АБ -4 вполне достаточно для работы любых электроинструментов, включая электросварку. Но используется она не постоянно т.к. при всех ухищрениях уровень шума все -же заметен в особенности вечером летом, а зимой, когда окна и двери закрыты в доме ничего не слышно. Кроме того на самом деле постоянно такая мощность не нужна, а использование электростанции практически на холостом ходу очень непрактично — износ все равно идет и кпд стремится к нулю.

Поэтому мной был реализован более сложный вариант, соответствующий второму способу.

Для начала были подвергнуты сомнению некоторые сложившиеся стереотипы:

1. Ток должен быть переменным . Это утверждение навязано производителями электрооборудования во времена, когда единственным способом изменить напряжение был использование трансформатора. Сейчас, когда большинство устройств имеет бестрансформаторные блоки питания — им все равно постоянным током их питают или переменным. Простейший способ проверить годится ли Ваше устройство на питание постоянным током — убедиться в наличии автовольтажа или спросить у специалиста. Естественно, для постоянного тока прекрасно подходят все лампы накаливания, электронагревательные приборы и устройства с коллекторными двигателями. Внимательно ознакомившись с имеющейся бытовой техникой, вы убедитесь, что проблемы возникают только с асинхронными двигателями, лампами дневного света, телевизорами (в части системы размагничивания кинескопа) и холодильниками. Все эти проблемы преодолимы. И поэтому, у себя в доме я проложил две электросети: постоянного и переменного тока. Обе напряжением 220 вольт. В результате чего все освещение и те устройства, которые удалось приспособить для постоянного тока, подключены к первой, а остальные — ко второй и работают только при наличии переменного напряжения, т.е. когда работает электростанция. Такая схема позволила использовать для запасания электроэнергии аккумуляторные батареи 12В емкостью 7 А*ч из числа применяемых в устройствах гарантированного электропитания компьютеров. Их установлено два комплекта по 17 шт. АКБ данного типа являются необслуживаемыми, герметичными, не боящимися полного разряда и замерзания. Они развивают ток до 30 ампер, что при 220 вольтах дает весьма солидную мощность. Запасенной в них электроэнергии мне хватает при разумной экономии на пару суток. Но все же я предпочитаю раз в сутки заводить электростанцию на два-три часа и подзаряжать АКБ. Одновременно можно выполнять множество работ для которых нужен переменный ток.
2. Второе заблуждение , что холодильник должен быть обязательно электрическим. На самом деле, в СССР даже серийно выпускались холодильники, питающиеся бытовым газом — пропаном. На их основе делались и электрические холодильники абсорбционного типа: «Морозко», «Иней», «Ладога» и т.д. Вся разница состояла в том, что вместо миниатюрной горелки устанавливался электронагреватель. Если взять такой холодильник, вынуть из него нагревательный элемент, поставить запальник от водогрея и вытяжную трубу вывести через отверстие, где установлен переключатель режимов, то получится отличный газовый холодильник, расходующий около одного 50 л баллона пропана на два месяца непрерывной работы. Естественно, нужно вытяжную трубу вывести на улицу и соблюдать другие меры противопожарной безопасности.
3. Третье заблуждение : использование преобразователей постоянного напряжения в переменное — инверторов для питания всей сети переменным током приносит больше проблем, чем удовольствия. Это связано с тем, что выпускаемые сейчас инверторы выполнены, как правило с повышением напряжения с 12/24 вольт до 220В. Следовательно, запасать энергию придется в автомобильных АКБ со всеми их недостатками (Прим. solarhome: здесь автор не совсем прав — совсем не обязательно применять автомобильные АБ) . Такие инверторы на достаточную мощность крайне дороги и не выносят работы на произвольную нагрузку (например холодильник)(Прим. solarhome: тоже спорное утверждение — сейчас есть инверторы для любых целей в очень широком ценовом диапазоне) , кроме того, что бы не писали в рекламных проспектах на их выходе не синусоидальное напряжение, а прямоугольные импульсы, к которым многие электромоторы относятся очень плохо.(Прим. solarhome: тоже спорное утверждение — сейчас есть инверторы для любых целей в очень широком ценовом диапазоне, а несинусоидальные инверторы постепенно уходят в прошлое) . И само главное — в условиях сельской местности в зоне неуверенного телевизионного приема даже незначительный уровень помех, создаваемый инвертором, лишает Вас возможности смотреть телевизор (и всех ваших соседей). Поэтому мне пришлось отказаться от использования инверторов везде, где это возможно и если иначе никак — то устанавливать самодельные бестрансформаторные инверторы 220 — 220, работающие на одну конкретную нагрузку, а не на всю сеть. Они получаются недорогие и не создающие помех.
4. Система размагничивания кинескопа в современных телевизорах и мониторах компьютеров ежедневно не нужна. Эти приборы, как и сами компьютеры, прекрасно работают от постоянного тока, а петлю размагничивания надо отключить, поставив дополнительные тумблер. Его можно включать, когда телевизор питается переменным током и выключать при постоянном (Прим. solarhome: видимо, эта проблема тоже практически в прошлом, так как телевизоры и мониторы на кинескопах практически уже не применяются — их заменили жидкокристаллические мониторы, также питающиеся постоянным напряжением) .

Чтобы получить окончательное представление о созданной системе её надо дополнить и солнечной батареей . Правда, эти части в большей степени требуют доработки, но свою функцию все же выполняют.

Ветрогенератор заряжает АКБ круглосуточно (когда есть ветер), так что к выходным АКБ полностью заряжена. Ветрогенератор изготовлен полностью самостоятельно т. к. все, что предлагается промышленностью, несет в себе стремление к гигантизму и плохо приспособлено к жизни (Прим.: сейчас это не так — можно найти недорогие и качественные китайского производства, которые гораздо эффективнее изготовленного автором статьи карусельного ветряка) . Поэтому ветроколесо выполнено карусельного типа из стеклопласта на эпоксидной смоле и размеры его невелики — 1*1,5 м. Такое колесо по силам изготовить и установить любому технически подготовленному человеку. Оно не создает переотражений радиосигналов и шума. Место установки — конек крыши — наименее доступно для посторонних и наиболее доступно для ветра. В перспективе колес будет несколько, стоящих рядом. Малые размеры колеса определяют его невысокую мощность, но и малую ветровую нагрузку на стропила и отсутствие вибраций. Конечно снимаемая с колеса мощность невелика — в среднем около 30 Вт, но это в среднем — мощность зависит от куба скорости ветра. В два раза больше скорость ветра — в восемь раз больше мощность. И не надо забывать, что генератор используется не для питания, а только для зарядки АКБ. В качестве генератора используется переделанный генератор автомобиля у которого вместо обмотки возбуждения установлены постоянные магниты, а статорная обмотка перемотана тонким проводом. Это дает возможность получать приемлемый КПД, т.к. не расходуется весьма значительная мощность на возбуждение. Получаемое сильно меняющееся от скорости ветра напряжение выпрямляется и преобразуется к напряжению 220 вольт. Ветроколесо соединено с генератором повышающим редуктором 1:5 и это большой недостаток. Хотелось бы переделать генератор, установив в нем более мощные «редкоземельные» магниты и желательно увеличив число полюсов, тогда можно получить более высокий КПД и эффективную работу при очень малых ветрах без редуктора. (прим. сайт — вместо турбины карусельного типа лучше использовать турбину типа Савониус, или пропеллерную — в последнем случае можно спокойно обойтись без редуктора и существенно повысить эффективность использования энергии ветра — практически в 2 раза)

Солнечная батарея может хорошо дополнять ветряк для тех же целей, но с ней все те же проблемы: то что предлагают очень дорого и имеет низкое напряжение. Эксперименты с 12 вольтовой маломощной батареей показали, что при безоблачном небе можно рассчитывать на на 12 вольт 0,1 ампера, что вполне достаточно, если установить 20 шт. таких батарей, но где их взять по разумной с точки зрения покупателя цене? (прим. solarhome — с момента написания статьи ситуация в корне изменилась — можно найти любые СБ по приемлемой цене)

Изложенные соображения и результаты экспериментов показывают, что с теми или иными сложностями задача решается даже в кустарных условиях, надо только оторваться от традиционных представлений. Конечно, это не серийные образцы, но работу свою выполняют уже не один год.

В заключение хочу напомнить, что по мнению большого числа независимых экспертов и моему тоже, ситуация в энергетике будет постоянно усложняться и доля автономии никому не вредила.

Продолжить чтение

Резервное электроснабжение Автономное электроснабжение Системы с солнечными батареями Библиотека См. также полную карту нашего сайта со списком всех статей. Купить готовые системы электроснабжения вы можете у нас, мы бесплатно подберем …

7 причин иметь систему автономного электроснабжения Обострившиеся в последнее время проблемы с подключением загородных домов и удаленных объектов к сетям централизованного электроснабжения вынуждают к поиску альтернативных способов электроснабжения. Большой интерес …

Автономные и резервные системы электроснабжения с соединением на стороне переменного тока Каргиев В.М. Компания «Ваш Солнечный Дом» Использование сетевых инверторов совместно с батарейными инверторами в автономных системах В последнее время …

Собственная солнечная электростанция — за и против Рассмотрим следующие варианты фотоэлектрических систем не соединенные с сетью работающие параллельно с сетью с аккумуляторными батареями работающие параллельно с сетью без аккумуляторных батарей …

Методы построения гибридных автономных и резервных систем электроснабжения Каргиев В.М., кандидат технических наук, Компания «Ваш Солнечный Дом» Доказано, что гибридные системы электроснабжения с использованием возобновляемых источников энергии являются экономически обоснованным …

Энергоэффективность — важный элемент автономной энергосистемы Дешевле (и лучше для окружающей среды) улучшить эффективность использования энергии в вашем доме, чем производить больше энергии для того, чтобы покрыть недостаток энергии. Перед …

Замечания по работе аккумуляторов в генераторно-аккумуляторной системе Автор: Каргиев В.М., «Ваш Солнечный Дом» При использовании информации ссылка на источник обязательна. См. Копирайт Аккумуляторы для работы в автономной системе электроснабжения на …

Гибридные системы с использованием оборудования Rich Electric На базе оборудования Rich Electric можно строить гибкие продвинутые и высокоэффективные системы автономного и резервного электроснабжения. При этом возможно применение как солнечных и …

Выбор сечения кабеля По кабелям, соединяющим инвертор и аккумуляторные батареи, протекает очень большой ток. Поэтому необходимо правильно выбрать сечение кабеля исходя из максимальных токов, которые может потреблять инвертор. Очень важно, …
