Блок питания – это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными адаптерами. Вот его краткая характеристика: БП регулирует выходное напряжение от 1,2 Вольта до 28 Вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), что чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема проста, как раз для начинающего радиолюбителя. Собранная на основе дешёвых компонентов - LM317 и КТ819Г .

Схема регулируемого блока питания LM317

Список элементов схемы:

• Стабилизатор LM317
• Т1 - транзистор КТ819Г
• Tr1 - трансформатор силовой
• F1 - предохранитель 0.5А 250В
• Br1 - диодный мост
• D1 - диод 1N5400

• LED1 - светодиод любого цвета

• C1 - конденсатор электролитический 3300 мкф*43В

• C2 - конденсатор керамический 0.1 мкф

• C3 - конденсатор электролитический 1 мкф*43В

• R1 - сопротивление 18K

• R2 - сопротивление 220 Ом

• R3 - сопротивление 0.1 Ом*2Вт

• Р1 - сопротивление построечное 4.7K

Цоколёвка микросхемы и транзистора

Корпус взял от БП компьютера. Передняя панель изготовленная из текстолита, желательно установить вольтметр на этой панели. Я не установил, потому что пока не нашёл подходящего. Также на передний панели установил зажимы для выходных проводов.

Входную розетку оставил для питания самого БП. Печатная плата сделанная для навесного монтажа транзистора и микросхемы стабилизатора. Их закрепил на общем радиаторе через резиновую прокладку. Радиатор взял солидный (на фото его видно). Его нужно брать как можно больший - для хорошего охлаждения. Всё-таки 3 ампера - это немало!

Регулируемый трехвыводной стабилизатор тока LM317 обеспечивает нагрузку в 100 мА. Диапазон выходного напряжения составляет от 1,2 до 37 В. Прибор очень удобен в применении и требует только пару наружных резисторов, обеспечивающих выходное напряжение. Плюс к этому, нестабильность по рабочим показателям имеет лучшие параметры, чем у аналогичных моделей с фиксированной подачей напряжения на выходе.

Описание

LM317 - стабилизатор тока и напряжения, который функционирует даже при отсоединенном управляющем выводе ADJ. При нормальной работе прибор не нуждается в подключении к дополнительным конденсаторам. Исключение составляет ситуация, когда устройство находится на значительном расстоянии от первичного фильтрующего питания. В этом случае потребуется монтаж входного шунтирующего конденсатора.

Выходной аналог позволяет улучшить показатели стабилизатора тока LM317. В итоге повышается интенсивность переходных процессов и значение коэффициента сглаживания пульсаций. Такой оптимальный показатель трудно достичь в других трехвыводных аналогах.

Предназначение рассматриваемого прибора заключается не только в замене стабилизаторов с фиксированным выходным показателем, но и для широкого спектра применения. Например, стабилизатор тока LM317 может использоваться в схемах с высоковольтным питанием. При этом индивидуальная система устройства влияет на разность между входным и выходным напряжением. Функционирование прибора в таком режиме может продолжаться неопределенный срок, пока разность между двумя показателями (входным и выходным напряжением) не превысит предельно допустимой точки.

Особенности

Стоит отметить, что стабилизатор тока LM317 удобен для создания простых регулируемых импульсных приборов. Они могут применяться в качестве прецизионного стабилизатора, посредством подсоединения постоянного резистора между двумя выходами.

Создание вторичных питающих источников, работающих при недлительных коротких замыканиях, стало возможным благодаря оптимизации показателя напряжения на управляющем выводе системы. Программа удерживает его на входе в пределах 1,2 вольта, что для большинства нагрузок очень мало. Стабилизатор тока и напряжения LM317 изготавливается в стандартном транзисторном остове ТО-92, режим рабочих температур составляет от -25 до +125 градусов по Цельсию.

Характеристики

Рассматриваемый прибор отлично подходит для проектирования простых регулируемых блоков и источников питания. При этом параметры могут быть корректируемыми и заданными в плане нагрузки.

Регулируемый стабилизатор тока на LM317 обладает следующими техническими характеристиками:

• Диапазон выходного напряжения - от 1,2 до 37 вольт.
• Нагрузочный ток по максимуму - 1,5 А.
• Имеется защита от возможного короткого замыкания.
• Предусмотрены предохранители схемы от перегрева.
• Погрешность напряжения на выходе составляет не более 0,1%.
• Корпус интегральной микросхемы - типа ТО-220, ТО-3 или D2PAK.

Схема стабилизатора тока на LM317

Максимально часто рассматриваемое устройство используется в источниках питания светодиодов. Далее представлена простейшая схема, в которой задействован резистор и микросхема.

На входе поставляется напряжение источника питания, а главный контакт соединяется с выходным аналогом при помощи резистора. Далее происходит агрегация с анодом светодиода. В самой популярной схеме стабилизатора тока LM317, описание которого приведено выше, используется следующая формула: R = 1/25/I. Здесь I - это выходной ток устройства, его диапазон варьируется в пределах 0, 01-1.5 А. Сопротивление резистора допускается в размерах 0, 8-120 Ом. Рассеиваемая резистором мощность вычисляется по формуле: R = IxR (2).

Полученная информация округляется в большую сторону. Постоянные резисторы выпускаются с малым разбросом окончательного сопротивления. Это влияет на получение расчетных показателей. Чтобы урегулировать данную проблему, в схему подключают дополнительный стабилизирующий резистор необходимой мощности.

Плюсы и минусы

Как показывает практика, при эксплуатации лучше увеличить по площади рассеивания на 30 %, а в отсеке низкой конвекции - на 50 %. Кроме ряда преимуществ, стабилизатор тока светодиода LM317 имеет несколько минусов. Среди них:

• Небольшой коэффициент полезного действия.
• Необходимость отвода тепла от системы.
• Стабилизация тока свыше 20 % от предельного значения.

Избежать проблем в эксплуатации прибора поможет применение импульсных стабилизаторов.

Стоит отметить, что если нужно подключить мощный светодиодный элемент мощностью 700 миллиампер, потребуется рассчитать значения по формуле: R = 1, 25/0, 7 = 1.78 Ом. Рассеиваемая мощность соответственно составит 0, 88 Ватт.

Подключение

Расчет стабилизатора тока LM317 базируется на нескольких способах подключения. Ниже приведены основные схемы:

1. Если использовать мощный транзистор типа Q1, можно без радиатора микросборки получить на выходе ток 100 мА. Этого вполне хватает для управления транзистором. В качестве подстраховки от излишнего заряда используются защитные диоды D1 и D2, а параллельный электролитический конденсатор выполняет функцию по снижению посторонних шумов. При использовании транзистора Q1, предельная выходная мощность прибора составит 125 Вт.
2. В другой схеме обеспечивается ограничение подачи тока и стабильная работа светодиода. Специальный драйвер позволяет запитать элементы мощностью от 0, 2 ватт до 25 вольт.
3. В очередной конструкции применяется трансформатор понижения напряжения из переменной сети от 220 Вт до 25 Вт. При помощи диодного мостика переменное напряжение трансформируется в постоянный показатель. При этом все перебои сглаживаются за счет конденсатора типа С1, что обеспечивает поддержание стабильной работы регулятора напряжения.
4. Следующая схема подключения считается одной из самых простых. Напряжение поступает с вторичной обмотки трансформатора на 24 вольта, выпрямляется при проходе через фильтр, и на выдаче получается постоянный показатель 80 вольт. Это позволяет избежать превышения максимального порога подачи напряжения.

Стоит отметить, что простое зарядное устройство также можно собрать на базе микросхемы рассматриваемого прибора. Получится стандартный линейный стабилизатор с регулируемым показателем выходного напряжения. В аналогичной роли может функционировать микросборка устройства.

Аналоги

Мощный стабилизатор на LM317 имеет ряд аналогов на отечественном и зарубежном рынке. Самыми известными из них являются следующие марки:

• Отечественные модификации КР142 ЕН12 и КР115 ЕН1.
• Модель GL317.
• Вариации SG31 и SG317.
• UC317T.
• ECG1900.
• SP900.
• LM31MDT.

LM317 - это недорогая микросхема стабилизатор напряжения со встроенной защитой от короткого замыкания на выходе и от перегрева, на LM317 может быть изготовлен простой в сборке линейный стабилизатор постоянного напряжения которое м.б. регулируемым. Такие микросхемы бывают в разных корпусах например в ТО-220 или в ТО-92. Если корпус ТО-92 то последние две буквы названия будут LZ т.е. так: LM317LZ, цоколёвки этой микросхемы в разных корпусах различаются поэтому нужно быть внимательнее, также существуют такие микросхемы в smd корпусах. Заказать LM317LZ оптом небольшой партией можно по ссылке: LM317LZ (10шт.) , LM317T по ссылке: LM317T (10шт.) . Рассмотрим схему стабилизатора:

Рисунок 1 - Стабилизатор постоянного напряжения на микросхеме LM317LZ

Данный стабилизатор помимо микросхемы содержит ещё 4 детали, резистором R2 регулируется напряжение на выходе стабилизатора. Для простоты сборки можно воспользоваться схемой:

Рисунок 2 - Стабилизатор постоянного напряжения на микросхеме LM317LZ

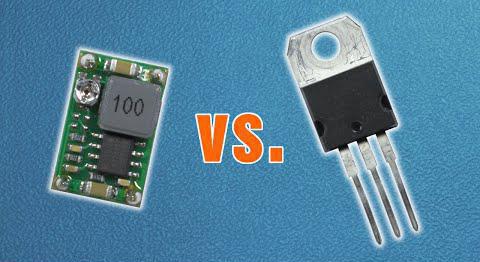

Все стабилизаторы постоянного напряжения делятся на 2 типа это:
1) линейные (как например в нашем случае т.е. на LM317),
2) импульсные (с большими КПД и для более мощных нагрузок).
Принцип работы линейных (не всех) стабилизаторов можно понять из рисунка:

Рисунок 3 - Принцип работы линейного стабилизатора

Из рисунка 3 видно то что такой стабилизатор представляет собой делитель нижним плечом которого является нагрузка а верхним сама микросхема. Напряжение на входе меняется и микросхема изменяет своё сопротивление так чтобы на выходе напряжение было неизменным. Такие стабилизаторы обладают низким КПД т.к. часть энергии теряется на микросхеме. Импульсные стабилизаторы тоже представляют собой делитель только у них верхнее (или нижнее) плечо может либо иметь очень низкое сопротивление (открытый ключ) либо очень высокое (закрытый ключ), чередованием таких состояний создаётся ШИМ с высокой частотой а на нагрузке напряжение сглаживается конденсатором (и/или ток сглаживается дросселем), таким образом создаётся высокое КПД но из за высокой частоты ШИМа импульсные стабилизаторы создают электромагнитные помехи. Существуют также линейные стабилизаторы в которых элемент осуществляющий стабилизацию ставиться параллельно нагрузке - в таких случаях этим элементом обычно является стабилитрон и для того чтобы осуществлялась стабилизация на это параллельное соединение подаётся ток от источника тока, источник тока делается путём установки последовательно с источником напряжения резистора с большим сопротивлением, если напряжение подавать на такой стабилизатор непосредственно то стабилизации не будет а стабилитрон скорее всего перегорит.

Довольно часто возникает необходимость в простом стабилизаторе напряжения. В данной статье приводится описание и примеры применения недорогого (цены на LM317) интегрального стабилизатора напряжения LM317 .

Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля. Наиболее распространены схемы с регулировкой напряжения.

На практике, с участием LM317 можно построить стабилизатор напряжения на произвольное выходное напряжение, находящееся в диапазоне 3…38 вольт.

Технические характеристики:

• Напряжение на выходе стабилизатора: 1,2… 37 вольт.
• Ток выдерживающей нагрузки до 1,5 ампер.
• Точность стабилизации 0,1%.
• Имеется внутренняя защита от случайного короткого замыкания.
• Отличная защита интегрального стабилизатора от возможного перегрева.

Мощность рассеяния и входное напряжение стабилизатора LM317

Напряжение на входе стабилизатора не должно превышать 40 вольт, а так же есть еще одно условие – минимальное входное напряжение должно превышать желаемое выходное на 2 вольта.

Микросхема LM317 в корпусе ТО-220 способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. Если не применять качественный теплоотвод, то это значение будет ниже. Мощность, выделяемая микросхемой в процессе ее работы, можно определить приблизительно путем умножения силы тока на выходе и разности входного и выходного потенциала.

Максимально допустимое рассеивание мощности без теплоотвода равно приблизительно 1,5 Вт при температуре окружающего воздуха не более 30 градусов Цельсия. При обеспечении хорошего отвода тепла от корпуса LM317 (не более 60 гр.) рассеиваемая мощность может составлять 20 ватт.

При размещении микросхемы на радиаторе необходимо изолировать корпус микросхемы от радиатора, например слюдяной прокладкой. Так же для эффективного отвода тепла желательно использовать теплопроводную пасту.

Подбор сопротивления для стабилизатора LM317

Для точной работы микросхемы суммарная величина сопротивлений R1…R3 должна создавать ток приблизительно 8 мА при требуемом выходном напряжении (Vo), то есть:

R1 + R2 + R3 = Vo / 0,008

Данное значение следует воспринимать как идеальное. В процессе подбора сопротивлений допускается небольшое отклонение (8…10 мА).

Величина сопротивления переменного R2 напрямую связана с диапазоном напряжения на выходе. Обычно его сопротивление должно быть примерно 10…15 % от суммарного сопротивления оставшихся резисторов (R1 и R2) либо же можно подобрать его сопротивление экспериментально.

Расположение резисторов на плате может быть произвольным, но желательно для лучше стабильности располагать подальше от радиатора микросхемы LM317.

Стабилизация и защита схемы

Емкость С2 и диод D1 не обязательны. Диод обеспечивает защиту стабилизатора LM317 от возможного обратного напряжения, появляющегося в конструкциях различных электронных устройств.

Емкость С2 не только слегка уменьшает отклик микросхемы LM317 на изменения напряжения, но и снижает влияние электрических наводок, при размещении платы стабилизатора вблизи мест имеющих мощное электромагнитное излучение.

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

• способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
• выходной ток может достигать 1,5 А;
• максимальная рассеиваемая мощность 20 Вт;
• встроенное ограничение тока, для защиты от короткого замыкания;
• встроенную защиту от перегрева.

Описание

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

1. Регулировочный
2. Выходной
3. Входной

Кстати у отечественного аналога LM317 - КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

• для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
• для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора - LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T - LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

• LM350AT, LM350T - 3 А и 25 Вт (корпус TO-220)
• LM350K - 3 А и 30 Вт (корпус TO-3)
• LM338T, LM338K - 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.
