Современные беспилотники уже не те. Это когда-то они могли скромно наблюдать за происходящим. Сегодня же эти машины несут на борту бомбы, и способны ими атаковать.

Научно-технический прогресс уже дошел до того, что начал создавать боевые беспилотники. О восьми новейших сейчас и расскажем.

Новый британский засекреченный БПЛА Taranis.

nEUROn

Европейский амбициозный проект. Планируется, что данный БПЛА будет малозаметным, с невероятной ударной мощью:

• вооружение — способен нести на себе 2 управляемые бомбы весом по 230 кг.

Его производство запланировано не ранее 2030 года. Хотя, прототип уже построен, и в 2012-м даже поднимался в небо. Характеристики:

• взлетная масса — 7000 кг;


• двигатель — турбовентиляторный Rolls-Royce Turbom Adour;


• максимальная скорость — 980 км/ч.

Northrop Grumman X-47B

Это ударный БПЛА, за производство которого взялась компания Northrop Grumman. Разработка X-47B представляет собой часть программы военно-морского флота США. Цель: создание беспилотного самолета, способного взлетать с авианосца.

Первый полет Northrop"а состоялся в 2011. Аппарат оснащен турбовентиляторным двигателем Pratt & Whitney F100−220. Вес — 20215 кг, дальность полета — 3890 км.

DRDO Rustom II

Разработчик — индийская военно-промышленная корпорация DRDO. Rustom II — модернизированная версия беспилотников Rustom, предназначенная для разведки и боевых ударов. Эти БПЛА способны взять на борт до 350 кг полезной нагрузки.

Предполетные испытания уже пройдены, так что первый полет вполне может состояться даже в этом году. Взлетная масса — 1800 кг, оснащен 2-мя турбовинтовыми двигателями. Максимальная скорость — 225 км/ч, дальность полета — 1000 км.

«Дозор-600»

На данный момент «Дозор» носит статус пока еще перспективного разведывательно-ударного БПЛА. Разрабатывается российской компанией «Транзас». Предназначен для ведения тактической разведки в прифронтовой полосе или полосе маршрута. Способен передавать информацию в реальном времени.

Характеристики:

• взлетная масса — 720 кг;


• двигатель — бензиновый Rotax 914;


• максимальная скорость — 150 км/ч;


• дальность полета — 3700 км.

Taranis

Британский проект, находится под руководством компании BAE Systems. На данный момент это всего лишь тестовая платформа для создания высокоманевренного, малозаметного ударного беспилотника трансконтинентального действия. Основные технические данные засекречены. Все, что удалось узнать, это:

• дата первого полета — 2013;


• взлетная масса — 8000 кг;


• двигатель — турбовентиляторный Rolls-Royce Adour;


• максимальная скорость — дозвуковая.

Boeing Phantom Ray

Еще одна демонстрационная платформа перспективного БПЛА с целью разведки. Phantom Ray спроектирован по схеме «летающее крыло», имеет размер, близкий размеру обычного реактивного истребителя.

Проект создан на базе БПЛА Х-45С, может похвастаться первым полетом (в 2011-м). Взлетная масса — 16566 кг, двигатель — турбореактивный General Electric F404-GE-102D. Максимальная скорость — 988 км/ч, дальность полета — 2114 км.

ADCOM United 40

Еще один разведывательно-ударный БПЛА. Разработан и выпускается компанией ADCOM (ОАЭ). Впервые показался на авиасалоне в Дубае (ноябрь 2011). Взлетная масса малыша — 1500 кг, оснащен 2-мя поршневыми двигателями Rotax 914UL. Максимальная скорость — 220 км/ч.

«Скат»

Еще один невероятно тяжелый разведывательный и ударный аппарат (вес — 20 тонн), разрабатывавшийся в российском ОКБ МиГ по технологии «стелс». Широким массам был показан всего лишь полноразмерный макет, демонстрировался на авиасалоне МАКС-2007.

Проект был свернут, но разработки остались. Их планируется использовать в перспективных ударных БПЛА России. Вооружение — тактические ракеты «земля-земля» и авиабомбы. Максимальная скорость монстра — 850 км/ч, дальность полета — 4000 км.

Беспилотники в последнее время получают все большее распространение. Их начинают применять повсеместно: в воздухе, на воде и на суше. Ученые всего мира возлагать большие надежды на беспилотные устройства и рассчитывают, что в будущем не будет ни одной сферы, где они не будут применяться. Сегодня эти аппараты являются одним из наиболее перспективных направлений в развитии военных технологий. Их применение уже привело к существенному изменению тактики ведения боя.

Планируется, что и в гражданском секторе произойдут существенные изменения. К 2025 году глобальный рынок технологий использования беспилотников вырастет в несколько сотен раз, что приведет к вытеснению многих существующих операционных процессов. Стоимость аппаратов постепенно снижается, а с внедрением их в крупносерийное производство они станут стоить совсем немного, что приведет к их повсеместному использованию.

Виды

В оздушные . БПЛА находят все большее применение, так как воздушным дроном управлять на порядок проще, ведь в воздухе практически отсутствуют какие-либо препятствия. Это многообразные летающие военные роботы, дроны для фото и видеосъемки, развлекательные аппараты, дирижабли, в том числе агрегаты доставляющие товары и посылки.

БПЛА по предназначению:

• Коммерческие или гражданские . Они предназначены для перевозки грузов, строительства, удобрения полей, научных исследованиях и тому подобное.

• Потребительские . В большинстве случаев они используются для развлечения, к примеру, для гонок, снятие высотных видео и так далее.

• Боевые . Они имеют сложную конструкцию, их используют для военных целей.

По конструкции воздушные беспилотники могут быть следующих видов:

• Беспилотники с фиксированным крылом . К их преимуществам можно отнести большую дальность и скорость полета.

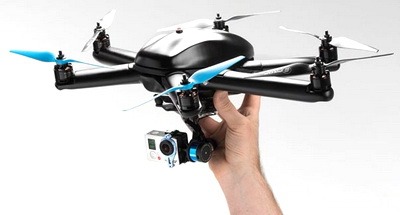

• Мультикоптеры . Они могут иметь разное число пропеллеров: от 2-х до 8-ми. Пропеллеры у некоторых моделей могут складываться.
• Беспилотники вертолетного типа.
• Конвертопланы . Особенность таких моделей в том, что они взлетают «по вертолетному», а в полете передвигаются подобно самолету, опираясь на крылья.
• Глайдеры или планеры . Эти устройства могут быть с двигателем или без двигателя. В большинстве случаев их используют для разведывательных операций.
• Тейлситтеры . БПЛА для смены режима полета поворачивает свою конструкцию в вертикальной плоскости.
• Экзотические . Эти устройства имеют нетипичную конструкцию, к примеру, аппараты, способные садиться на воду, взлетать с нее и погружаться в нее. Также это могут быть устройства, которые приземляются на вертикальную поверхность и могут карабкаться по ней.
• Привязные беспилотники . Их особенность в том, что энергия поступает к такому дрону по проводу.
• Миниатюрные .
• Модульные .

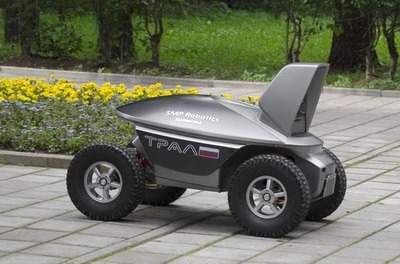

Наземные беспилотники . Их конструкция создается с учетом наличия многочисленных препятствий и объектов, которые могут оказаться под колесами. Также здесь необходимо учитывать тип грунта. В данном случае большой перспективой обладают военные разработки.

На ровных покрытиях ситуация обстоит несколько по-другому. В этом направлении работает множество компаний, развивающих гражданский автомобильный сектор. Ограничивают внедрение подобных устройств действующие законы. Но сегодня уже имеются определенные подвижки, которые позволят в ближайшие годы внедрить эти автомобили.

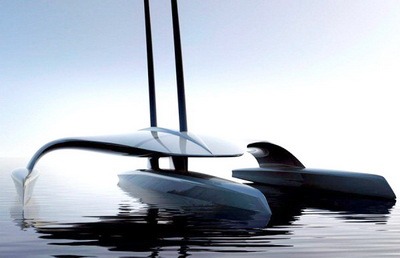

Водные беспилотники . Это танкеры, подлодки, робо-рыбки и так далее. Изобретатели постоянно совершенствуют устройства, создавая роботехнические водомерки, медузы, рыбки.

Космические беспилотники . Их особенность в том, что это невероятно сложные и точные устройства, которые не терпят ошибок. На их производство выделяются огромные деньги, но в основном создаются единичные экземпляры.

Устройство

Беспилотныелетающие устройства в большинстве случаев состоят из следующих основных элементов:

• Устройство регуляции оборотов винта.
• Пропеллер.
• Двигатель.
• Полетный контроллер.
• Рама.

Основой летающего аппарата является рама. Именно на нее устанавливаются все элементы. В большинстве случаев ее делают из полимеров и разных сплавов металлов. Полетный контроллер управляет дроном. На него приходят сигналы от пульта управления. В контроллер входят процессор, барометр, который, определяет высоту, акселерометр, гироскоп, GPS-навигатор, оперативное запоминающее устройство, устройство приема сигнала.

Двигатели, регуляторы и пропеллеры отвечают за полет беспилотника. При помощи регулятора задается скорость летающего аппарата. Аккумулятор является источником энергии для двигателя, а также других элементов дрона. Коммерческие и потребительские беспилотники управляются при помощи пульта управления. Военные агрегаты управляются как с помощью пульта, так и спутниковых систем.

Устройство наземных беспилотников несколько отличается от летающих. Большая часть разработчиков применяет уже существующие транспортные средства, в которые встраивает средства управления, камеры, сенсоры и датчики. По степени автоматизации это могут быть полностью автономные устройства или агрегаты, которые управляются частично или полностью человеком, но на расстоянии. Военные наземные беспилотники могут быть миниатюрными в виде червей и змей и огромными в виде танков, разминирующих, десантных и пехотных машин.

Устройство гражданских машин выполнена с учетом следующих элементов:

• Лазерные, звуковые, инфракрасные и другие датчики.
• Навигация, которая объединяет электронные карты и GPS систему.
• Сервер с аккумуляторами и ПО.
• Автоматизированные органы управления, куда входят система управления движком, управление рулем, система тормозов.
• Трансмиссия.
• Беспроводная сеть, через которую может происходить управление, загружаться программы, карты и другие данные.

Принцип действия

Коммерческие и потребительские беспилотныеустройства в большей части случаев управляются при помощи пульта управления. Однако могут быть и полностью автоматические аппараты. Пульт дистанционного управления отправляет сигналы в контроллер.

Контроллер производит обработку полученных сигналов, и далее отправляет команды на различные элементы беспилотника. К примеру, сигнал об увеличении скорости заставляет пропеллер крутиться быстрее, что приводит к повышению скорости и перемещения беспилотника.

В полностью автоматизированных наземных аппаратах отсутствуют типичные органы управления, свойственные стандартным автомобилям. Здесь нет педалей, рулевого колеса. Пассажиру необходимо только активировать, то есть указать пункт назначения, куда ему нужно ехать, или деактивировать систему.

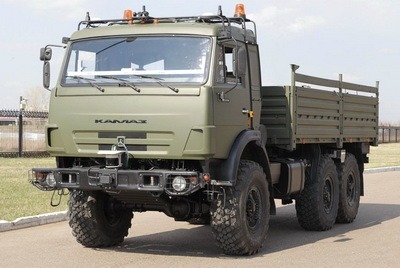

Беспилотныеавтомобили обычно имеют разнообразные датчики и сенсоры, которые помогают им ориентироваться в пространстве. Основой их, к примеру, может быть 64-лучевой светодальномер, который устанавливается на крыше машины. При помощи этого прибора генерируется детальная карта пространства, которая находится вокруг машины. Далее автомобиль комбинирует полученные сведения с высокоточными картами и обрабатывает их.

В результате он может передвигаться, избегая любых возникающих препятствий. Также на автомобиле находятся и другие сенсоры и приборы, в том числе радары на бамперах, камеры переднего и заднего вида, инерциальные измерители, колесные датчики, позволяющие определять положение и отслеживать движение автомобиля.

Применение

• Гражданские применяются в промышленности, сельском хозяйстве, охранных и логистических операциях.
• Системы с применением беспилотников и специального программного обеспечения могут автономно обследовать необходимую местность, создавая двух или трехмерные карты. К тому же они могут получать визуальные данные, которые помогут строителям и архитекторам принимать верные решения в строительстве, электроснабжении и так далее.
• Такси и аэротакси без водителя. Человеку достаточно только вызвать такси на своем гаджете, чтобы оно приехало к нему и доставило в необходимое место. На данный момент такие возможности только тестируются, но в будущем именно таким способом основная масса горожан будет перемещаться по своим делам.
• Беспилотные аппараты открывают огромные возможности перед военными. Уже не надо рисковать жизнями людей, чтобы выполнить поставленную задачу. Военная техника может управляться оператором за тысячи миль от места действия. Танки и самолеты могут вообще стать полностью автоматизированными. В них достаточно будет загрузить программу, чтобы они выполнили поставленную задачу. Уже сегодня появились дроны, которые могут стрелять ракетами, сбрасывать бомбы.

Военные создают и более миниатюрные устройства в виде насекомых, червей и змей. Они смогут незаметно использоваться для разведки и даже для уничтожения целей. К примеру, дрон в виде осы может напасть на врага, кольнув его жалом и выпустив смертельный яд.

• Беспилотные аппараты могут использоваться для доставки грузов, пиццы, почты или медикаментов.
• БПЛА помогают бороться с браконьерами, выявлять пожары и свалки, сажать леса, инспектировать вырубки, вести учет животных в стаде.

Благодаря современным СМИ и интернету, слово «дрон» не слышал только человек, который не имеет выхода в сеть или телевизора.

1.
2.
3.
4.
5.

Дроном сегодня принято называть почти любые небольшие механизмы, которые летают на удаленном управлении, без пилота. Но давайте вернемся к истокам, и разберемся, что это такое – от значения самого слова до разновидностей аппарата.

Дрон - что это

Слово drone в английском языке имеет значение «шмель, трутень». И это отлично характеризует сам аппарат – небольшие размеры, способность к полету. Но основной причиной, почему беспилотники назвали именно так, является характерный шум, жужжание, которое аппарат издает при полете – как рой шмелей или трутней. Правда, изначально это было скорее шутливым прозвищем для шумных аппаратов. Сегодня дроном привычно называют любой беспилотный летательный аппарат, несмотря на его предназначение и размеры.

Роботизированные механизмы, управляемые дистанционно или передвигающиеся согласно запрограммированному плану полета, давно используются для армейских нужд. Но вот широкая общественность получила доступ к новым технологиям только в последние несколько лет. А популярность и почти значение must-have это устройство получило совсем недавно.

История создания дрона

Первые беспилотные механизмы появились еще в самом конце XIX века. Вообще, идея об управляемых дистанционно механизмах появилась сразу же после изобретения электричества. Одним из первых представителей радиоуправляемого «племени» можно назвать лодку на дистанционном управлении Николы Теслы, которую тот продемонстрировал общественности в далеком 1899 году. До этого прообразом БПЛА (беспилотных летательных аппаратов) можно считать и использование аэростатов для сброса бомб в середине XIX века.

Интерес к беспилотникам широко проявляли и во время первой мировой войны все ее страны-участницы. Конечно, использовались такие авиационные беспилотные системы совсем не в мирных целях, а для усиления боевой мощи. После окончания боевых действий, исследования в этой области продолжились и с новой силой всколыхнулись к началу Второй мировой.

Беспилотники были отличным инструментом для разведки – для сбора данных о местоположении вражеских и союзных сил, получения важной информации. И, конечно же, для сброса бомб. Конечно, и в то время были люди, которые считали, что применение БПЛА возможно и для мирных нужд. Но тогда все ресурсы были направлены в одно военное русло.

Что же мы имеем сегодня?

Начало XXI века стало новой вехой в истории дронов. Теперь беспилотники вышли далеко за пределы армейских служб. И очень активно используются в бытовых целях и даже в предпринимательстве. К примеру, широко известная американская компания «Amazon» некоторое время назад запустила доставку покупок с помощью небольших дронов.

Их также широко используют в разных областях человеческой деятельности – от сельского хозяйства до крупных промышленных предприятий. А на улицах нередко можно встретить молодых людей, которые запускают раудиоуправляемые маленькие аппараты для развлечения или для видео- и фотосъемки.

За последние несколько десятков лет развитие технологического прогресса изменило и способы взаимодействия, материалы и методики, используемые для создания дронов. Они становятся легче, маневреннее и сложнее технически.

Возможности беспилотников

Дальность

Это если идет речь о сравнительно легких и небольших беспилотниках, которые обычно используются для съемки с высоты. Ими можно управлять с помощью несложного пульта или даже через приложение для мобильного устройства (смартфона или планшета). Они имеют множество вспомогательных функций и фишек.

Дроны, способные летать на 10 км, уже предназначаются для профессионального использования. В их арсенале нет многих пользовательских плюшек, но есть хорошая скорость, качественная камера и собственная система управления.

Дальнобойные дроны или, как их называют, коптеры, могут прекрасно использоваться как альтернативная служба доставки, что особенно актуально для больших городов с насыщенным трафиком. Их можно применять в качестве дополнительного оборудования для слежения за правопорядком, для осмотра сельхозугодий и т.д. Сфера их применения сегодня расширяется очень стремительно.

Если говорить о более мощных дронах, в частности для государственного или армейского использования, здесь параметры будут другими. В США и вовсе есть разделение дронов на классы по набору высоты, где наивысшая категория А. Такие аппараты могут подниматься на высоту от 5400 до 18 000 метров. А к категории G относятся аппараты, которые взлетают ввысь не более, чем на 360 метров.

Время

В простых моделях автономное время полета составляет около 10 минут. В моделях подороже и помощнее – от 20 до 40 минут. А час или больше могут позволить себе только пользователи на самом высоком уровне. Это уже специализированное оборудование. И чаще всего – военное.

Скорость

Естественно, этот показатель также зависит от класса устройства. Если говорить о максимальном уровне, то самые мощные модели сегодня способны развивать до 100-120 км/ч.

Виды дронов

Естественно, учитывая такой широкий круг использования, будет проще распределить беспилотники по их назначению.

• Cелфи-дроны. Мода на селфи настолько захватила мир, что вместо селфи-палки начали использовать коптеры. Обычно аппараты для таких нужд имеют камеру высокого разрешения, скорость до 40 км/ч и дальность примерно в 100 м.
• Мини-дроны. Это что-то среднее между полноценным гаджетом и игрушкой. Подходят для обучения управлению таким устройством или просто для развлечения. Обычно используют в помещении. Дальность полета не превышает 100-150 м, время – до 10 минут.
• Гоночные. Естественно, распространение коптеров не могло не стать причиной появления нового вида спорта – гонок на дронах. Для этих целей берут легкие и маневренные механизмы, с хорошей стабилизацией и камерой, высокой прочностью. Такие устройства способны летать без подзарядки от 10 до 30 минут, на ручном управлении – в пределах видимости (до 200 м).
• Подводные. И под водой эти аппараты тоже «летают». Подводные устройства используются для разных целей – от невинной рыбалки и фотоохоты до военных нужд. Неспециализированные устройства могут погружаться на глубину до 15 м, обладают камерой высокого разрешения.
• Военные. Дроны для военных нужд – отдельная каста беспилотников. Сюда относятся и летающие, и подводные БПЛА. Они могут находиться в воздухе до 20 часов, нести груз и имеют мощную систему управления.
• Грузовые. Относятся к коммерческой категории, могут использоваться для перевозки грузов на крупных предприятиях или в качестве курьерской службы доставки.
• Сельскохозяйственные. Современные технологии позволяют упростить и улучшить и аграрную сферу. С помощью беспилотников можно наблюдать за состоянием полей или животных, отслеживать и собирать данные о том или ином участке. Это существенно сэкономит время и силы.

Безопасность

Естественно, с появлением летательных аппаратов, способных забраться в труднодоступные места и вести качественную съемку, остро встал вопрос безопасности. Под угрозой оказались секретные военные базы и объекты, частная жизнь высокопоставленных лиц и селебрити, появилась возможность удобного промышленного шпионажа и т.д.

С другой стороны, именно эти устройства помогают быстро отслеживать состояние многих систем и коммуникаций, вовремя обнаруживая протечки и прорывы.

Но выход нашли и здесь. Сегодня в системы безопасности начинает входить новый элемент – защита от дронов. Сюда относится дистанционное обнаружение БПЛА, их нейтрализация во время полета, а также превентивные меры – поправки в ПО, ограничения, законодательство.

Однако, учитывая, что программа создания роботизированных боевых комплексов в России засекречена, вполне возможно, что огласка в СМИ и не была нужна, т.к., возможно, проводились боевые испытания перспективных образцов робототехники.

Попробуем проанализировать открытую информацию о том, какими боевыми роботами Россия располагает в данное время. Первую часть статьи начнем с беспилотных летательных аппаратов (БПЛА).

Ка-37 - российский беспилотный летательный аппарат (беспилотный вертолёт) предназначенный для аэрофотосьёмки, трансляции и ретрансляции теле- и радиосигналов, проведения экологических экспериментов, доставки медикаментов, продуктов и почты при оказании экстренной помощи в процессе ликвидации аварий и катастроф в труднодоступных и опасных для человека местах.

Назначение

• Многоцелевой беспилотный вертолет
• Первый полёт: 1993

Технические характеристики

• Диаметр несущего винта: 4,8 м
• Длина фюзеляжа: 3,14 м
• Высота с вращ. винтами: 1,8 м
• Масса Макс. взлётная 250 кг
• Двигатель: П-037 (2х24,6 кВт)
• Крейсерская скорость: 110 км/ч
• Макс. скорость: 145 км/ч
• Радиус действия: 20 км
• Дальность полёта: ~100 км
• Практический потолок: 3800 м

Ка-137 - разведывательный БПЛА (вертолёт). Первый полёт совершил в 1999 году. Разработал: ОКБ Камова. Беспилотный вертолёт Ка-137 выполнен по соосной схеме. Шасси четырёхопорное. Корпус имеет шарообразную форму с диаметром 1,3 м.

Оборудованный спутниковой навигационной системой и цифровым автопилотом Ка-137 движется по заранее намеченному маршруту автоматически и выходит в заданное место с точностью до 60 м. В интернете получил неофициальное прозвище «Пепелац» по аналогии с летательным аппаратом из фильма «Кин-дза-дза!».

Технические характеристики

• Диаметр главного винта: 5,30 м
• Длина: 1,88 м
• Ширина: 1,88 м
• Высота: 2,30 м
• Масса:
  • пустого: 200 кг
  • максимальная взлётная: 280 кг
• Тип двигателя 1 ПД Hirht 2706 R05
• Мощность: 65 л. с.
• Скорость:
  • максимальная: 175 км/ч
  • крейсерская: 145 км/ч
• Практическая дальность: 530 км
• Продолжительность полёта: 4 ч
• Потолок:
  • практический: 5000 м
  • статический: 2900 м
• максимальная: 80 кг

ПС-01 Комар - оперативный беспилотный самолёт, дистанционно-пилотируемый аппарат.

Первый полет совершил в 1980 году, разработан в ОСКБЭС МАИ (Отраслевое специальное конструкторское бюро МАИ). Построено три образца аппарата. На аппарате была разработана схема кольцевого оперения с толкающим винтом и рулями, размещенными внутри кольца, которая впоследствии была применена при создании серийного комплекса типа Шмель-1.

Конструктивные особенности ДПЛА – применение складывающихся крыльев и модульная конструкция фюзеляжа. Крылья аппарата складывались таким образом, что в собранном (транспортировочном) виде самолет размещался в контейнере 2,2x1x0,8 м. Из транспортировочной конфигурации в полетную самолет “Комар” приводился за 3-5 с при помощи шарниров с самозащелкивающимися фиксаторами крайних положений всех складывающихся элементов.

Фюзеляж ДПЛА имел отделяемый головной модуль с тремя быстродействующими замками, которые обеспечивали простую смену модулей. Это сокращало время замены модуля с целевой нагрузкой, время для загрузки самолета ядохимикатами или средствами биологической защиты сельскохозяйственных площадей.

Технические характеристики

• Нормальная взлётная масса, кг 90
• Максимальная скорость у земли, км/ч 180
• Практическая дальность полёта с нагрузкой, км 100
• Длина самолёта, м 2,15
• Размах крыла, м 2.12

Разведывательный БПЛА. Первый полёт совершил в 1983 году. Работы по созданию мини-БПЛА начаты в ОКБ им. А. С. Яковлева в 1982 году на основе опыта изучения боевого применения израильских БПЛА в войне 1982 г. В 1985 г началась разработка БПЛА «Шмель-1» с четырёхопорным шасси. Лётные испытания БПЛА «Шмель-1» в варианте, оснащённом телевизионным и ИК оборудованием, начались в 1989 г. Аппарат рассчитан на 10 запусков, хранится и транспортируется в сложенном виде в стеклопластиковом контейнере. Оснащён сменными комплектами разведывательной аппаратуры, в состав которых входят телевизионная камера, тепловизионная камера, установленные на гиростабилизированной подфюзеляжной платформе. Способ посадки парашютный.

Технические характеристики

• Размах крыла, м 3.25
• Длина, м 2.78
• Высота, м 1.10
• Масса, кг 130
• Тип двигателя 1 ПД
• Мощность, л.с. 1 х 32
• Крейсерская скорость, км/ч 140
• Продолжительность полёта, ч 2
• Практический потолок, м 3000
• Минимальная высота полёта, м 100

«Шмель-1» послужил прототипом для более совершенной машины “Пчела-1Т” с которой внешне практически не различим.

Пчела-1Т

Пчела-1Т - советский и российский разведывательный БПЛА. С помощью комплекса осуществляется оперативное взаимодействие со средствами огневого поражения РСЗО «Смерч», «Град», ствольной артиллерии, ударных вертолётов в условиях огневого и радиоэлектронного противодействия.

Старт осуществляется с помощью двух твердотопливных ускорителей с короткой направляющей, размещённой на гусеничном шасси боевой машины десанта. Посадка производится на парашюте с амортизирующим надувным мешком, снижающим ударные перегрузки. В качестве силовой установки на ДПЛА «Пчела-1» применяется двухтактный двухцилиндровый двигатель внутреннего сгоранияП-032. Комплекс «Строй-П» с ДПЛА «Пчела-1Т», созданный в 1990-м ОКБ А.С. Яковлева, предназначен для круглосуточного наблюдения объектов и передачи их телевизионного или тепловизионного изображения в реальном масштабе времени на наземный пункт управления. В 1997 году комплекс принят на вооружение Вооружённых сил Российской Федерации. Ресурс: 5 вылетов.

Технические характеристики

• Размах крыла, м: 3.30
• Длина, м: 2.80
• Высота, м: 1.12
• Масса, кг: 138
• Тип двигателя: поршневой
• Мощность, л.с.: 1 х 32
• Радиус действия комплекса, км: 60
• Диапазон высот полёта над уровнем моря, м: 100-2500
• Скорость полёта, км/ч: 120-180
• Взлётный вес ДПЛА, кг: до 138
• Способ управления:
  • автоматический полёт по программе
  • дистанционное ручное управление
• Погрешность измерения координат ДПЛА:
  • по дальности, м: не более 150
  • по азимуту, град: не более 1
• Высота старта над уровнем моря, м: до 2 000
• Диапазон высот оптимального ведения разведки над подстилающей поверхностью, м: 100-1000
• Угловая скорость разворота ДПЛА, град/с: не менее 3
• Время развёртывания комплекса, мин: 20
• Поле зрения ТВ камеры по тангажу, град: 5 - −65
• Продолжительность полёта, ч: 2
• Количество взлёто - посадок (применения для каждого ДПЛА): 5
• Диапазон рабочих температур комплекса, °С: −30 - +50
• Время обучения обслуживающего персонала, ч: 200
• Ветер при старте ДПЛА, м/с: не более 10
• Ветер при посадке ДПЛА, м/с: не более 8

Ту-143 «Рейс» - разведывательный беспилотный летательный аппарат (БПЛА)

Предназначен для ведения тактической разведки в прифронтовой полосе путём фото- и телеразведки площадных целей и отдельных маршрутов, а также наблюдением за радиационной обстановкой по маршруту полёта. Входит в состав комплекса ВР-3. По окончании полёта Ту-143 разворачивался по программе и возвращался обратно в зону посадки, где после остановки двигателя и манёвра «горка» осуществлялась посадка с помощью парашютно-реактивной системы и шасси.

Применение комплекса отрабатывалось в 4-м Центре боевого применения ВВС. В 1970-1980-х годах было выпущено 950 штук. В апреле 2014 года Вооружённые силы Украины расконсервировали беспилотники, оставшиеся от СССР, и провели их испытания, после чего началось их боевое применение на территории Донецкой и Луганских областей.

• Модификация Ту-143
• Размах крыла, м 2.24
• Длина, м 8.06
• Высота, м 1.545
• Площадь крыла, м2 2.90
• Масса, кг 1230
• Тип двигателя ТРД ТРЗ-117
• Тяга, кгс 1 х 640
• Ускоритель СПРД-251
• Максимальная скорость, км/ч
• Крейсерская скорость, км/ч 950
• Практическая дальность действия, км 180
• Время полета, мин 13
• Практический потолок, м 1000
• Минимальная высота полета, м 10

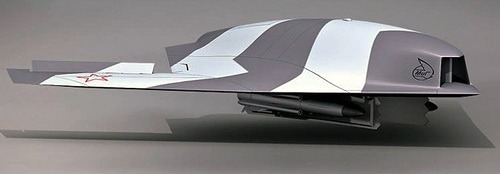

«Скат» - разведывательный и ударный беспилотный летательный аппарат, разрабатываемый ОКБ Микояна и Гуревича и ОАО «Климов». Впервые был представлен на авиасалоне МАКС-2007 в качестве полноразмерного макета, предназначенного для отработки конструкторско-компоновочных решений.

По заявлению генерального директора РСК «МИГ» Сергея Короткова, разработка беспилотного ударного летательного аппарата «Скат» прекращена. Решением Министерства обороны России по результатам соответствующего тендера головным разработчиком перспективного ударного БЛА избрана АХК «Сухой». Однако задел по «Скату» будет использован при разработке «семейства» БЛА «Сухого», и РСК «МИГ» будет принимать участие в этих работах. Проект был приостановлен в связи с отсутствием финансирования. 22 декабря 2015 года в интервью (газете Ведомости) с генеральным директором РСК “МиГ” Сереем Коротковым было сказано, что работы по “Скату” продолжаются. Работа идёт совместно с ЦАГИ. Финансирование разработки осуществляет Минпромторг РФ.

Назначение

• Ведение разведки
• Нанесение ударов по наземным целям авиабомбами и управляемыми ракетами (Х-59)
• Уничтожение радиолокационных систем ракетами (Х-31).

Технические характеристики

• Длина: 10,25 м
• Размах крыла: 11,50 м
• Высота: 2,7 м
• Шасси: трёхопорное
• Максимальная взлетная масса: 20000 кг
• Двигатель: 1 × ТРДД РД-5000Б с плоским соплом
• Тяга: бесфорсажная: 1 × 5040 кгс
• Тяговооружённость: при максимальной взлетной массе: 0,25 кгс/кг

Лётные характеристики

• Максимальная скорость на большой высоте: 850 км/ч (0,8 М)
• Дальность полёта: 4000 км
• Боевой радиус: 1200 км
• Практический потолок: 15000 м

Вооружение

Предназначен для наблюдения, целеуказания, корректировки огня, оценки ущерба. Эффективен в проведении аэрофото- и видеосъемки на небольшом удалении. Производится ижевской компанией «ZALA AERO GROUP» под руководством Захарова А. В.

Беспилотный летательный аппарат разработан по аэродинамической схеме «летающее крыло» и состоит из планера с системой автоматического управления автопилотом, органов управления и силовой установки, бортовой системы питания, системы посадки на парашюте и съемных блоков целевой нагрузки. Для того, чтобы самолет не терялся в позднее время суток, на корпусе установлены миниатюрные светодиодные светильники, требующие малого потребления энергии. Запускается ZALA 421-08 с рук. Метод посадки - автоматически с парашютом.

Характеристики:

• Радиус действия видео/радиоканала 15 км / 25 км
• Продолжительность полета 80 мин
• Размах крыла БЛА 810 мм
• Длина БЛА 425 мм
• Максимальная высота полета 3600 м
• Запуск за корпус БЛА или катапульта
• Посадка – парашют/в сеть
• Тип двигателя – электрический тянущий
• Скорость 65-130 км/ч
• Максимальная взлетная масса 2,5 кг
• Масса целевой нагрузки 300 г
• Навигация ИНС с коррекцией GPS/ГЛОНАСС, радиодальномер
• Целевые нагрузки Тип «08»
• Планер – цельное крыло
• АКБ – 10000 мАч 4S
• Максимально допустимая скорость ветра 20 м/с
• Диапазон рабочих температур -30°C…+40°C
(5 голосов, средний: 5,00 из 5)

В представлении большинства людей, не имеющих отношения к авиации, беспилотные летательные аппараты представляют собой несколько усложненные версии радиоуправляемых моделей самолетов. В определенном смысле так оно и есть. Однако функции этих устройств в последнее время стали настолько разнообразными, что ограничиваться только таким взглядом на них больше нельзя.

Начало беспилотной эры

Если говорить об автоматических летательных и космических дистанционно управляемых системах, то тема эта не нова. Другое дело, что в последнее десятилетие на них возникла определенная мода. По своей сути, советский челнок «Буран», совершивший космический полет без экипажа и благополучно приземлившийся в теперь уже далеком 1988 году, - тоже беспилотник. Фото поверхности Венеры и многие научные данные об этой планете (1965) также получены в автоматическом и телеметрическом режиме. И луноходы вполне соответствуют представлениям о беспилотной технике. И многие другие достижения советской науки в космической сфере. Откуда же возникла упомянутая мода? По всей видимости, она стала результатом опыта боевого применения подобной техники, а он был богатым.

А как этим пользоваться?

Управление беспилотными летательными аппаратами является такой же специальностью, как обычная Дорогую и сложную машину запросто можно разбить о землю, совершая неумелую посадку. Ее можно потерять в результате неудачного маневра или обстрела неприятелем. Как и обычный самолет или вертолет, беспилотник нужно постараться спасти и вывести из опасной зоны. Риск, конечно, не такой, как в случае с «живым» экипажем, но и разбрасываться дорогостоящим оборудованием не стоит. Сегодня в большинстве стран инструкторскую и учебную работу проводят опытные летчики, усвоившие управление БЛА. Они, как правило, не являются профессиональными педагогами и специалистами по компьютерной технике, поэтому такой подход вряд ли сохранится надолго. Требования к «виртуальному пилоту» отличаются от тех, что предъявляются к будущему курсанту при приеме в летное училище. Можно предположить, что конкурс среди поступающих на специальность «оператор БЛА» будет немалым.

Горький украинский опыт

Не вдаваясь в политическую подоплеку вооруженного конфликта в восточных областях Украины, можно отметить крайне неудачные попытки проведения воздушной разведки самолетами Ан-30 и Ан-26. Если первый из них был разработан специально для аэрофотосъемки (преимущественно мирной), то второй - исключительно транспортная модификация пассажирского Ан-24. Оба самолета были сбиты огнем ополченцев. А как же беспилотники Украины? Почему их не использовали для получения информации о дислокации сил повстанцев? Ответ прост. Их нет.

На фоне перманентного финансового кризиса в стране средств, необходимых для создания современных образцов вооружения, не нашлось. Беспилотники Украины пребывают на стадии эскизных проектов или простейших самодельных устройств. Некоторые из них собраны из радиоуправляемый авиамоделей, приобретенных в магазине «Пилотаж». Точно так же действуют и ополченцы. Не так давно по украинскому телевидению был показан якобы сбитый российский беспилотник. Фото, на котором изображена небольшая и не самая дорогая модель (без каких-либо повреждений) с кустарным образом прикрепленной видеокамерой, вряд ли может послужить иллюстрацией агрессивной военной мощи «северного соседа».
