Плазменное напыление является одним из способов газотермического нанесения покрытий. В основе этого процесса лежит нагрев напыляемого материала до жидкого или пластического состояния, перенос его высокотемпературной плазменной струей к подложке с последующим образованием слоя покрытия.

При плазменном напылении в качестве напыляющих материалов применяют порошки, проволоки, прутки. Наиболее широко распространено напыление порошками. Схема плазменного напыления с использованием порошковых материалов показана на рис. 1. В плазмотроне, состоящем из водоохлаждаемого катодного узла (катод 2 и корпус 3) и анодного узла, с помощью источника 9 постоянного сварочного тока возбуждается плазменная дуга 8, которая стабилизируется стенками канала сопла и плазмообразуюшим газом, поступающим через подвод 1. Порошок подают из порошкового питателя 6 с помощью газа, который поступает по подводу 7.

Температура плазменной струи достигает 5000-55000 °С, а скорость истечения - 1000-3000 м/с. В плазменной струе частицы порошка расплавляются и приобретают скорость 50-500 м/с. Скорость полета частиц порошка зависит от их размера, плотности материала, силы сварочного тока дуги, природы и расхода плазмообразующего газа, конструкции плазмотрона. Порошок вводят в плазменную струю ниже среза сопла, на срез сопла или непосредственно в сопло. Нагрев напыляемых деталей не превышает 100-200 °С.

Рис. 1. Схема плазменного напыления порошком:

1 - подвод плазмообразующего газа; 2 - катод плазмотрона; 3 - корпус катода; 4 - изолятор; 5 - корпус анода; 6 - порошковый питатель; 7 - подвод газа, транспортирующего порошок; 8 - плазменная дуга; 9 - источник питания.

К преимуществам способа плазменного напыления относят возможность получения покрытий из большинства материалов, плавящихся без разложения и ограничения по температуре плавления. Производительность плазменного напыления достаточно высока: 3-20 кг/ч для плазмотронов с мощностью 30-40 кВт и 50-80 кг/ч для плазмотронов мощностью 150-200 кВт.

Плазменным напылением наносят покрытия как на плоские поверхности, так и на тела вращения и криволинейные поверхности. Для покрытия характерна слоистая структура с высокой неоднородностью физических и механических свойств (рис. 2). Тип связей между покрытием и деталью (подложкой), а также между частицами покрытия обычно смешанный - механическое сцепление, сила физического и химического взаимодействий. Прочность сцепления покрытия с подложкой обычно составляет 10-50 МПа при испытаниях на нормальный отрыв.

Физические особенности формирования покрытий обуславливают появление открытой и закрытой пористостей. По мере увеличения толщины наносимого слоя открытые поры перекрываются, и пористость покрытия снижается. Поэтому плотность плазменных покрытий отличается от плотности материала и колеблется в пределах 80-97%. Обычно пористость плазменных покрытий составляет 10-15%.

Толщина покрытия практически не ограничена возможностями самого способа. Однако в силу физических особенностей процесса образования покрытий с увеличением толщины наносимого слоя в нем возрастают внутренние напряжения, которые стремятся оторвать покрытие от подложки. Поэтому обычно толщина покрытия не превышает 1 мм. Конструктивную нагрузку несет материал детали, а материал покрытия придает поверхности детали такие свойства, как твердость, износостойкость и т. п.

В качестве плазмообразующих газов применяют аргон, азот высокой чистоты, водород, гелий, а также смеси этих и других газов. В последние десятилетия успешно развиваются процессы плазменного напыления с использованием в качестве плазмообразующего газа смеси воздуха с горючим углеводородным газом (метаном, пропан-бутаном).

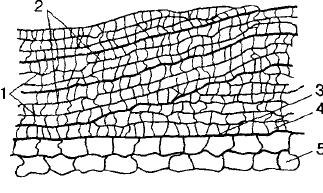

Рис. 2. Схема структуры плазменного покрытия:

1 - граница между частицами напыленного материала;

2 - граница между слоями;

3 - граница между покрытием и деталью;

4 - частица напыленного материала;

5 - поверхность детали.

Рис. 3. Микрофотография плазменного покрытия.

Для генерирования плазмы используют различные плазмотроны. Реализуемые в конкретной конструкции диапазон и уровень удельных мощностей характеризуют эффективность преобразования электрической энергии дуги в тепловую плазменной струи, а также технологические возможности плазмотрона.

Задача разработки технологического плазмотрона всегда сводится к созданию относительно простой, ремонтопригодной конструкции, обеспечивающей стабильную длительную работу в широком диапазоне изменения сварочного тока дуги, расхода и состава плазмообразующего газа, а также генерирование плазменной струи с воспроизводимыми параметрами, что позволяет эффективно обрабатывать материалы с различными свойствами.

В практике напыления применяют как однородные порошки различных материалов (металлов, сплавов, оксидов, бескислородных тугоплавких соединений), так и композиционные, а также механические смеси указанных материалов.

Наиболее распространены следующие порошковые материалы:

металлы - Ni, Al, Mo, Ti, Cr, Cu;

сплавы - легированные стали , чугун , никелевые , медные , кобальтовые , титановые , в том числе самофлюсующиеся сплавы (Ni-Cr-B-Si, Ni-B-Si, Co-Ni-Cr-B-Si, Ni-Cu-B-Si);

оксиды Al , Ti , Cr , Zr и других металлов и их композиции;

бескислородные тугоплавкие соединения и твердые сплавы - карбиды Cr , Ti , W и др. и их композиции с Со и Ni ;

композиционные плакированные порошки - Ni -графит, Ni -А l и др.;

композиционные конгломерированные порошки- Ni - Al , NiCrBSi - Al
и др.;

механические смеси - Cr 3 C 2 + NiCr , NiCrBSi + Cr 3 C 2 и др.

В случае применения композиционных порошков в технологии газотермического напыления преследуют следующие цели:

использование экзотермического эффекта взаимодействия компонентов (Ni - Al , Ni - Ti и т. п.);

равномерное распределение компонентов в объеме покрытия, например, типа керметов (Ni - Al 2 0 3 и т. п.);

защита материала ядра частицы от окисления или разложения при напылении (Co - WC , Ni - TiC и т. п.):

формирование покрытия с участием материала, самостоятельно не образующего покрытия при газотермическом напылении (Ni -графит и т. п.);

улучшение условий формирования покрытий за счет увеличения средней плотности частиц, введение компонентов с высокой энтальпией.

Применяемые для напыления порошки не должны разлагаться или возгоняться в процессе напыления, а должны иметь достаточную разницу между температурами плавления и кипения (не менее 200 °С).

При выборе порошковых материалов для получения различных плазменных покрытий необходимо учитывать следующие положения.

Гранулометрический состав применяемых порошковых материалов имеет первостепенное значение, так как от него зависят производительность и коэффициент использования, а также свойства покрытий. Размер частиц порошка выбирают в зависимости от характеристик источника тепловой энергии, теплофизических свойств напыляемого материала и его плотности.

Обычно при напылении мелкодисперсного порошка получают более плотное покрытие, хотя в нем содержится большое количество оксидов, возникающих в результате нагрева частиц и их взаимодействия с высокотемпературным потоком плазмы. Чрезмерно крупные частицы не успевают прогреться, поэтому не образуют достаточно прочной связи с поверхностью и между собой или просто отскакивают при ударе. При напылении порошка, состоящего из смеси частиц разных диаметров, более мелкие частицы расплавляются в непосредственной близости от места их подачи в сопло, заплавляют отверстие и образуют наплывы, которые время от времени отрываются и в виде больших капель попадают на напыляемое покрытие, ухудшая его качество. Поэтому напыление предпочтительно следует производить порошками одной фракции, а все порошки перед напылением подвергать рассеиванию (классификации).

Для керамических материалов оптимальный размер частиц порошка 50-70 мкм, а для металлов - около 100 мкм. Порошки, предназначенные для напыления, должны иметь сферическую форму. Они обладают хорошей сыпучестью, что облегчает их транспортировку к плазмотрону.

Почти все порошки гигроскопичны и могут окисляться, поэтому их хранят в закрытой таре. Порошки, находившиеся некоторое время в открытой таре, перед напылением прокаливают в сушильном шкафу из нержавеющей стали слоем 5-10 мм при температуре 120-130 °С в течение 1,5-2 ч.

Порошок для напыления выбирают с учетом условий эксплуатации напыляемых деталей.

Возможными дефектами плазменно-дугового способа нанесения покрытий является отслоение напыленного слоя, растрескивание покрытия, появление на поверхности крупных капель материала покрытия, капель меди, а также разнотолщинность покрытия (выше допустимой).

С целью повышения адгезионной и когезионной прочностей и других качественных характеристик плазменные покрытия подвергают дополнительной обработке различными способами: обкатка роликами под током, очистка напыляемых поверхностей от окалины и удаление слабо сцепленных с основой или с предыдущим слоем частиц металлическими щетками в процессе самого напыления, струйно-абразивная и ультразвуковая обработка и др.

Одним из наиболее распространенных способов улучшения качества покрытий из самофлюсующихся сплавов является их оплавление. Для оплавления используют индукционный или печной нагрев, нагрев в расплавах солей или металлов, плазменный, газопламенный, лазерный и др. В большинстве случаев предпочтение отдают нагреву в индукторах токами высокой частоты (ТВЧ). Напыленные покрытия системы Ni - Cr - B - Si - C подвергают оплавлению при 920-1200 0 С с целью уменьшения исходной пористости, повышения твердости и прочности сцепления с металлом - основой.

Технологический процесс плазменного напыления состоит из предварительной очистки (любым известным методом), активационной обработки (например, абразивно-струйной) и непосредственно нанесения покрытия путем перемещения изделия относительно плазмотрона или наоборот.

Литература:

Лащенко Г.И. Плазменное упрочнение и напыление. – К.: «Екотехнолог i я», 2003 – 64 с.

Металлизация – эффективный способ придать конечному продукту дополнительные технические и эксплуатационные характеристики. Плазменное напыление представляет собой совершенный вариант диффузной обработки металлических поверхностей для создания качественного покрытия из другого металла или сплава. Диффузная металлизация позволяет улучшить твердость, прочность, цвет и антикоррозийные свойства исходной детали.

Отличительные особенности диффузного напыления

При работе с металлическими поверхностями часто возникает необходимость придать конечному продукту дополнительные характеристики, чтобы расширить область применения детали. Можно защитить металлическую поверхность от воздействия влаги, высокой температуры и агрессивной химической среды. Плазменное напыление имеет ряд особенностей, которые отличают процесс металлизации от других вариантов обработки металлических поверхностей:

1. Ускоренный процесс нанесения покрытий благодаря высокотемпературному воздействию на обрабатываемую поверхность – порядка 5000-6000° C. Технологически напыление может длиться доли секунд для получения необходимого результата.
2. Плазменная обработка металлов позволяет создать на поверхности комбинированный слой. Диффундировать можно не только металлические частицы, но и элементы газа из плазменной струи. В итоге металл насыщается атомами нужных химических элементов.
3. Традиционная металлизация протекает неравномерно и характеризуется длительностью технологического процесса и возможными окислительными реакциями. Струя высокотемпературной плазмы создает равномерную температуру и давление, обеспечивая высокое качество финальных покрытий.
4. При помощи плазменной струи перенос частиц металла и атомов газа происходит мгновенно. Процесс относится к области сварки с применением порошков, стержней, прутков и проволоки. Перенесенные частицы образуют слой толщиной от нескольких микрон до миллиметров на поверхности твердого тела.

Современная диффузная металлизация предполагает использование более сложного оборудования, чем в случаях, когда применяют газоплазменное оборудование. Для организации процесса диффузной обработки требуется одновременно наличие газовой и электрической аппаратуры.

Оборудование для диффузного воздействия

Ионно-плазменное напыление по поверхности металлов проводится с использованием высокотемпературной технической плазмы – совокупности большого количества частиц (квантов света, положительных ионов, нейтральных частиц, электронного газа). Под воздействием высокой температуры за счет электрических разрядов в газах происходит интенсивная термоионизация частиц, которые сложно взаимодействуют друг с другом и окружающей средой. Благодаря этому различают плазму, ионизированную слабо, умеренно и сильно, которая, в свою очередь, бывает низкотемпературной и высокотемпературной.

Создать необходимые условия для протекания процесса плазменной ионизации и обработки металлических покрытий помогает специальное оборудование – плазменные установки. Обычно для работы используется дуговой, импульсный или искровой электрические разряды.

Для реализации технологического процесса требуются следующие установки:

1. Генератор высокочастотного типа (можно использовать сварочный преобразователь) – служит источником разряда.
2. Герметизированная камера, в которую помещают детали для нанесения покрытий методом плазменного напыления.
3. Газовый резервуар. В его атмосфере выполняется ионизация частиц под действием электрического разряда.
4. Установка, создающая давление газа. Можно использовать вакуумную или насосную аппаратуру.
5. Система, при помощи которой можно качественно изменять токовые характеристики, давление, напряжение, тем самым увеличивая или уменьшая толщину напыляемых покрытий.

Как происходит плазменное напыление: в герметизированной камере фиксируют обрабатываемую деталь, создают электрический разряд, прокачивают рабочую среду с необходимым давлением и напыляемыми порошковыми элементами. Образуется высокотемпературная плазма, которая переносит частицы порошков вместе с газовыми атомами на поверхность некоторой детали. При проведении диффузной металлизации в вакууме, в атмосфере инертного газа или при пониженном давлении можно увеличить скорость движения частиц и получить боле плотный и высокоадгезивный тип покрытий.

Где используют плазменную металлизацию

Поскольку напыляемым материалом может служить практически любой сплав или металл, ионно-плазменное напыление широко используют в различных отраслях промышленности, а также для проведения ремонтно-восстановительных работ. Любой металл в виде порошков подается в плазменные установки, где под воздействием высокотемпературной плазмы расплавляется и проникает в обрабатываемую металлическую поверхность в виде тонкого слоя напыления. Сферы применения диффузной металлизации:

• детали для авиационной, космической и ракетной промышленности;
• машиностроительное оборудование и энергетическая отрасль;
• металлургическая и химическая отрасль промышленности;
• нефтедобывающая, нефтеперерабатывающая и угольная отрасль;
• транспортная сфера и производство приборов;
• ремонт и реставрация машин, оборудования, изношенных деталей.

Когда струя плазмы и порошков проходит по электродуге и осаживается на обрабатываемой поверхности, образованный слой приобретает важные качественные и эксплуатационные характеристики:

• жаростойкость;
• жаропрочность;
• коррозийную устойчивость;
• электроизоляцию;
• теплоизоляцию;
• эрозийную прочность;
• кавитационную защиту;
• магнитные характеристики;
• полупроводниковые свойства.

Ввод напыляемых порошков в установки осуществляется с плазмообразующим или транспортируемым газом. Плазменное напыление позволяет получать различные типы покрытий без ограничения по температуре плавления: металлы, комбинированные сплавы, карбиды, оксиды, бориды, нитриды, композит. Материал, который обрабатывается в установках, не подвергается структурным изменениям, но поверхность изделия приобретает необходимые качественные характеристики. Напылять можно комбинированные слои (мягкие и твердые), тугоплавкие покрытия, различные по плотности составы.

Варианты плазменной металлизации

Для нанесения на металлическую поверхность некоторого слоя напыления в условиях высокотемпературной плазменной среды в качестве формирующих покрытий используют не только порошковые составы. В зависимости от того, какими свойствами должна обладать обработанная поверхность, используют следующие особенности плазменной металлизации:

1. Наплавление высокоуглеродистой или легированной проволокой под флюсом. Для восстановления поверхностей используют наплавку в установках стержневым или пластинчатым электродом.
2. Наплавка по порошковому слою под флюсом используется для реставрации деталей с обширными деформациями по окружности с толщиной слоя более 2 мм.
3. Установки для напыления пропускают в качестве плазмообразующих газов аргон, азот, водород, гелий либо их смеси. Необходимо обеспечить отсутствие кислорода, чтобы исключить окисление наплавляемых покрытий.

Наиболее часто этот вид обработки используют для восстановления различных деталей при ремонте автомобильных двигателей. Так, при помощи диффузной металлизации удается восстановить отверстия коренных опор в блоках цилиндров (распространенная поломка), устранить износ головок цилиндров, реставрировать поршни из алюминиевого сплава, коленчатые валы из высокопрочного чугуна, ролики, катки.

При использовании ионно-плазменного напыления значительно возрастает износостойкость сложных узлов оборудования, механизмов и установок. Диффузная металлизация – это эффективный метод реставрации изношенного и усталого металла, а также оптимальный процесс для задания металлическим поверхностям необходимых прочностных и эксплуатационных характеристик.

Плазменное напыление

Способ нанесения покрытий с помощью потока плазмы по своим возможностям превосходит методы нанесения металла с помощью кислородно-ацетиленового пламени и дуговой сварки. Преимущество этого способа перед другими заключается в возможности плавления и нанесения многослойных покрытий на материалы из тугоплавких металлов независимо от температуры плавления последних, что позволяет восстанавливать детали, вышедшие из всех ремонтных размеров.

Как и другие способы высокотемпературного напыления покрытий, плазменное напыление не вызывает коробления детали и изменения структуры. Износостойкость плазменных покрытий в 1,5…3 раза выше, а коэффициент трения в 1,5…2 раза ниже, чем у закаленной стали 45.

Плазменная струя используется для наплавки и нанесения покрытий на изделия из сталей, алюминия и его сплавов и других материалов путем расплавления присадочной проволоки или порошков металлов. С помощью плазмы производят резку и поверхностную обработку различных материалов, нагрев под пайку и термическую обработку. Применение для плазмообразования и защиты нейтральных газов - аргона, азота и их смесей - обеспечивает минимальное выгорание легирующих элементов и окисление частиц. Плазменное напыление позволяет улучшить свойства металлопокрытий, однако ее широкое применение ограничивается невысокой прочностью сцепления покрытия с поверхностью восстанавливаемой детали и надежностью плазменных горелок, большим шумом и яркостью горения дуги. Плазменная дуга представляет собой высокоинтенсивный источник теплоты, состоящий из молекул атомов, ианов, электронов и световых квантов в сильно ионизированном состоянии, температура которого может достигать 20 000 °С и более.

Плазменная струя имеет ярко светящееся ядро, длина которого может изменяться от 2…3 до 40…50 мм в зависимости от размеров сопла и канала, состава и расхода газа, величины тока и длины дуги.

Цепь питания установки состоит из двух источников: один из них предназначен для питания плазменной дуги, а второй - для поддержания основной дуги. Плазмообразующий газ подается из баллона через газовую аппаратуру, расположенную в пульте управления. Для подачи присадочного порошка используется транспортирующий газ. Газовая аппаратура состоит из баллонов, редукторов, расходомеров, смесителя, предохранителей и электромагнитных вентилей.

Для наплавки целесообразно применять плазменные горелки, в которых одновременно горят две дуги: одна плазмообразующая, а вторая служит для подплавления основного металла и расплавления присадочного. При напылении рекомендуются горелки, в которых присадочный и основной металлы нагреваются частью плазменного потока, прошедшего через отверстие в сопле.

Для напыления антифрикционных покрытий применяются порошки нирезиста и бронзы. Порошки самофлюсующихся сплавов ПГ-СРЗ , СНГН -50, нержавеющей стали применяются в смесях для напыления износостойких покрытий, а также для восстановления валов и посадочных мест под подшипники.

Порошки интерметаллидов (химическое соединение металла с металлом) ПН55Т, ПН85Ю15 используют в качестве подслоя (0,05…0,1 мм) для повышения прочности сцепления покрытий и как составляющую порошковой смеси для повышения когезионной прочности покрытия. Достаточно высокие значения прочности сцепления плазменные покрытия имеют при толщине слоя до 0,6…0,8 мм.

Для напыления коренных и шатунных шеек коленчатого вала двигателя ЗИЛ -130 можно использовать смесь порошков-15…25 % (по массе) ПН85Ю15 + 35…40% ПГ-СРЗ + 35…50 % П2Х13. По экономическим соображениям целесообразно напылять смесями, основными компонентами которых являются дешевые порошки (нирезист, нержавеющая сталь, бронза). В их состав вводят 10…15% порошка ПН85Ю15.

Порошки ПР-Н70Ю30 и ПР-Н85Ю15, производства НПО «Тулачермет», могут служить подслоем и основным слоем покрытия в комбинации с высокоуглеродистыми порошками.

Качество покрытия при плазменном напылении в значительной мере зависит от мощности горелки, расхода газов, электрического режима, подачи порошка, условия напыления (расстояние горелки от изделия, угол напынапыления устанавливают для каждого конкретного случая экспериментально.

Рис. 1. Схема установки для плазменной наплавки:
1 - основной источник тока; 2 - источник тока для возбуждения; 3 - плазменная горелка; 4 - баллон с газом, транспортирующий наплавочный порошок; 5 - газовый редуктор; 6 - дозатор; 7 - баллон с плазмообразующим газом; 8 - ротаметр; 9 - смеситель.

Рис. 2. Схемы плазменных горелок для наплавки (а) и для напыления (б):
1 - электрод вольфрамовый (катод); 2 - изоляционная прокладка; 3 - сопло (анод); 4 - плазма; 5 - наплавленный слой; 6 - основной металл; 7 - канал для подачи наплавочного порошка; 8 - каналы для охлаждающей воды; 9 - напыленный слой.

Для восстановления деталей типа «вал» (валы шестерни, валы и оси пустотелые и сплошные, крестовины кардана и дифференциалы) с износом не более 3 мм способом плазменной наплавки твердосплавными материалами используется установка ОКС -11231-ГОСНИТИ .

Диаметр и длина наплавляемых деталей соответственно 20…100 и 100…800 мм. Применяемые порошки: сор-майт, подшихтованный порошком алюминия АСДТ ; УС-25 с алюминием; Т-590 с алюминием; ПГ-Л101 с алюминием; газ - аргон, сжатый воздух. Твердость наносимого металла составляет до 66 HRC3. Габаритные размеры станка 2225Х1236Х1815 мм.

По данным ГОСНИТИ , годовой экономический эффект от внедрения установки составит более 9 тыс. руб.

На установке ОКС -11192-ГОСНИТИ с успехом восстанавливают фаски тарелки клапана дизелей всех марок порошковым материалом ПГ-СР2. Ее производительность 80… 100 клапанов в смену.

Высокую надежность в работе показал малогабаритный плазмотрон ВСХИЗО -З, который в сочетании с переоборудованной установкой УМП -5-68 рекомендуется для восстановления коленчатых валов двигателей ЯМЗ -238НБ, СМД -14 и А-41 с использованием следующих композиций: проволоки Св-08Г2С-80…85 % + порошок ПГ-СР4-15…20 % (СМД -14 и А-41) и проволоки 15ГСТЮЦА-75…80 %+порошок ПГ-СР4-20…25 %. Твердость шеек вала в первом случае составляет 46,5… 51,5 HRC3, во втором - 56,5…61 HRC3. Износостойкость шеек н вкладышей, находится на уровне коленчатого вала.

Требует разрешения проблема обеспечения необходимой прочности сцепления металлопокрытия с изделием, изыскания новых дешевых материалов и эффективных способов подготовки изношенных поверхностей деталей перед плазменным напылением.

Первый может быть решен введением дополнительной операции - оплавления напыленного покрытия, которое производится плазменной или кислородно-ацетиленовой горелкой непосредственно после нанесения покрытия, а также при помощи нагрева токами высокой частоты. После оплавления покрытия улучшаются его физико-механические свойства, а прочность сцепления возрастает в 10 раз и более.

Технологический процесс восстановления деталей этим способом включает очистку поверхности изделия от загрязнений и окислов (при необходимости предварительное шлифование для придания правильной геометрической формы детали), ее обезжиривание и абразивно-струйную обработку (создает наклеп, разрушает окисную пленку, увеличивает шероховатость), напыление детали с оплавлением покрытия и затем механическую обработку изделия.

Давление сжатого воздуха при абразивно-струйной обработке - 0,4…0,6 МПа, расстояние обдува 50… 90 мм, угол атаки струи абразива 75…90°. Продолжительность обработки зависит от абразива (порошок белого электрокорунда 23А, 24А или черного карбида кремния 53С, 54С зернистостью 80… 125 мкм ГОСТ 1347-80, стальная или чугунная колотая дробь ДСК и ДЧК № 08К; № 1,5К ГОСТ 11964-69), материала детали и его твердости и площади обрабатываемой поверхности. Время между подготовкой и напылением должно быть минимальным и не превышать 1,5 ч.

Расстояние от среза сопла до поверхности детали при плазменном оплавлении уменьшают в пределах 50…60 мм.

Для цилиндрических деталей оплавление производят при их вращении с частотой 10…20 мин-1.

В качестве вращателя при плазменном напылении могут быть использованы установки 011-1-01, 011-109 или токарно-винторезный станок.

Выбирая окончательную толщину слоя, следует учитывать усадку при оплавлении (10…20 %) и припуск на механическую обработку (0,2…0,3 мм на сторону).

Плазменные покрытия, напыленные металлическими порошками, обрабатывают на токарно-винторезных или шлифовальных станках с помощью стандартного режущего инструмента. Особенно эффективно шлифование кругами из синтетических алмазов.

Проведенные исследования показали, что плазменным напылением с оплавлением покрытия можно восстанавливать ответственные автотракторные детали любой формы (тарелки и стрежни толкателей, фаски тарелок и стержни клапанов, коленчатые валы, валики водяного насоса), что следует учитывать специалистам при разработке технологических процессов на восстановление этих деталей.

Применение плазменного напыления целесообразно при восстановлении быстроизнашивающихся рабочих органов сельскохозяйственных машин (при этом желательно нанесение порошков из карбидов). Оно может быть применено для нанесения жаростойких антикоррозийных покрытий деталей, работающих при высоких температурах.

Вместе с тем проблема напыленных покрытий полностью еще не решена. Например, контроль в процессе напыления толщины покрытий, механическая обработка напыленных покрытий. Необходимы дальнейшее совершенствование существующей технологии высокотемпературного напыления и оборудования для ее выполнения, глубокие и разносторонние исследования возможностей и преимуществ этой технологии, разработка научно обоснованных рекомендаций по применению порошково-проволочных материалов на конкретных деталях.

К атегория: - Прогрессивные методы ремонта

Плазменная наплавка - инновационный метод нанесения на поверхность изношенных изделий специальных покрытий с высоким показателем износостойкости. Она выполняется для восстановления деталей машин и механизмов, а также при их производстве.

1 Плазменная наплавка – общая информация о методике и ее достоинства

Ряд узлов и механизмов разнообразных аппаратов и машин в наши дни функционируют в сложных условиях, требующих от изделий отвечать сразу нескольким требованиям. Зачастую они обязаны выдерживать влияние агрессивных химических сред и повышенных температур, и при этом сохранять свои высокие прочностные характеристики.

Изготовить подобные узлы из какого-либо одного металла или иного материала практически нереально. Да и с финансовой точки зрения столь сложный производственный процесс реализовывать нецелесообразно.

Намного разумнее и выгоднее выпускать такие изделия из одного, максимально прочного, материала, а затем наносить на них те или иные защитные покрытия – износостойкие, жаростойкие, кислотоупорные и так далее.

В качестве такой "защиты" можно использовать неметаллические и металлические покрытия, которые по своему составу отличаются друг от друга. Подобное напыление позволяет придавать изделиям необходимые им диэлектрические, тепловые, физические и иные характеристики. Одним из самых эффективных и при этом универсальных современных способов покрытия материалов защитным слоем признается напыление и наплавка плазменной дугой.

Суть применения плазмы достаточно проста. Для покрытия используется материал в виде проволоки либо гранулированного мелкого порошка, который подается в струю плазмы, где он сначала нагревается, а затем расплавляется. Именно в расплавленном состоянии защитный материал и попадает на деталь, подвергаемую наплавке. В то же самое время происходит и ее непрерывный нагрев.

Достоинства такой технологии таковы:

• плазменный поток позволяет наносить разные по своим параметрам материалы, причем в несколько слоев (за счет этого металл можно обрабатывать разными покрытиями, каждый из которых имеет собственные защитные особенности);
• энергетические свойства плазменной дуги допускается регулировать в широких границах, так как она считается самым гибким источником тепла;
• поток плазмы характеризуется очень высокой температурой, благодаря чему он без труда расплавляет даже те материалы, которые описываются повышенной тугоплавкостью;
• геометрические параметры и форма детали для наплавки не ограничивают технические возможности плазменного способа и не снижают его результативность.

Исходя из этого, можно сделать вывод о том, что ни вакуумный, ни гальванический, ни какой-либо другой вариант напыления не может сравниться по своей эффективности с плазменным. Чаще всего он используется для:

• упрочнения изделий, которые подвергаются постоянным высоким нагрузкам;
• предохранения от износа и ржавления элементов запорно-регулирующей и запорной (напыление металла при помощи плазмы в разы увеличивает их стойкость);
• защиты от негативного влияния высоких температур, вызывающих преждевременный износ изделий, используемых стекольными предприятиями.

2 Технология описываемой наплавки и ее тонкости

Наплавка металла плазмой выполняется по двум технологиям:

• в струю вводят пруток, проволоку либо ленту (они выполняют функцию присадочного материала);
• в струю подают порошковую смесь, которая захватывается и переносится на поверхность наплавляемого изделия газом.

Струя плазмы может иметь разную компоновку. По этому показателю ее разделяют на три вида:

• Закрытая струя. С ее помощью чаще всего выполняют напыление, металлизацию и закалку металла. Дуга в данном случае характеризуется сравнительно небольшой интенсивностью пламенного потока, что обуславливается высоким уровнем отдачи тепла в атмосферу. Анодом при описанной компоновке выступает либо канал горелки, либо ее сопло.
• Открытая струя. При этой компоновке деталь нагревается намного больше, анодом является пруток или непосредственно обрабатываемое изделие. Открытая струя рекомендована для нанесения защитных слоев либо для резки материала.
• Комбинированный вариант. Компоновка, созданная специально для выполнения плазменно-порошковой наплавки. При таком варианте одновременно зажигают две дуги, а анод подключат к соплу горелки и к наплавляемому изделию.

При любой компоновке в качестве газов, которые используются для образования пламени, применяют кислород, аргон, воздух, гелий, водород или азот. Специалисты утверждают, что максимально качественное напыление и наплавку металла обеспечивают гелий и аргон.

3 Комбинированный плазмотрон для наплавки

Плазменно-порошковая наплавка на большинстве современных предприятий осуществляется именно в комбинированных агрегатах. В них металлический присадочный порошок расплавляется между соплом горелки и электродом из вольфрама. А в то время, когда дуга горит между деталью и электродом, начинается нагрев поверхности наплавляемого изделия. За счет этого происходит качественное и быстрое сплавление основного и присадочного металла.

Комбинированный плазмотрон обеспечивает малое содержание в составе наплавленного основного материала, а также наименьшую глубину его проплавления. Именно данные факты и признаются главным технологическим достоинством наплавки при помощи плазменной струи.

От вредного влияния окружающего воздуха наплавляемая поверхность предохраняется инертным газом. Он поступает в сопло (наружное) установки и надежно защищает дугу, окружая ее. Транспортирующим газом с инертными характеристиками осуществляется и подача порошковой смеси для присадки. Она поступает из специального питателя.

В целом стандартный плазмотрон комбинированного типа действия, в котором производится напыление и наплавка металла, состоит из следующих частей:

• два источника питания (один питает "косвенную" дугу, другой – "прямую");
• питатель для смеси;
• сопротивления (балластные);
• отверстие, куда подается газ;
• сопло;
• осциллятор;
• корпус горелки;
• труба для подачи несущего порошковую композицию газа.

4 Основные особенности наплавки металла по плазменной технологии

Максимальная производительность плазмотрона отмечается тогда, когда применяется проволочная токоведушая присадка. Дуга в данном случае горит между этой проволокой (она является анодом) и катодом агрегата. Описанный метод незначительно проплавляет основной материал. Но он не дает возможности выполнить равномерный и тонкий наплавочный слой.

Если же используется порошок, напыление и наплавка позволяют получать указанный тонкий слой с максимальными показателями износостойкости и жаропрочности. Обычно составляющими порошковой смеси для наплавки являются кобальт и никель. После использования таких порошков поверхность детали нет нужды обрабатывать дополнительно, так как ее защитный слой не имеет никаких дефектов.

Плазменное напыление по сравнению с наплавкой описывается большей скоростью струи плазмы и более плотным тепловым потоком. Обусловлен этот факт тем, что при напылении чаще всего применяются металлы и соединения с высоким уровнем тугоплавкости (бориды, силициды, тантал, карбиды, вольфрам, оксиды циркония, магния и алюминия).

Добавим, что рассмотренный в статье метод наплавки по своим техническим характеристикам (интервал рабочих напряжений и токов, расход инертного газа и так далее) мало чем отличается от . А этот вид выполнения сварочных мероприятий специалисты освоили в наши дни в совершенстве.
