Большинство на начальном этапе останавливается на выборе покупного (чаще всего — китайского) контроллера для шаговых двигателей, потому как это экономит время. Но уже после того, как станок готов и запущен, начинает закрадываться ощущение, что что-то не то… Чего-то не хватает или что-то сделано не правильно, или не доделано… Появляется некоторое недовольство, вопросы, связанные с точностью станка с ЧПУ. Люди начинают долго и мучительно читать форумы в поисках волшебного рецепта исцеления своего родного станочка от постоянного непопадания «в десятку» (имеются в виду десятые доли миллиметра, которые должен стабильно отрабатывать даже самый пластилиновый станок с ЧПУ, сделанный своими руками).

Моя бабушка всегда говорит: «Где узко, там и рвется». И так действительно происходит! Это же справедливо и для основы основ станка с ЧПУ — механизма линейного перемещения и электроники управления, а именно — контроллера шагового двигателя. О какой точности можно говорить, если человек поставил дешевый китайский контроллер, включил на нем микрошаг 1/8 или даже 1/16 и пытается выдавить из станка микронные перемещения?

Я ничего не имею против китайских контроллеров. У меня самого стоит сейчас самый дешевый китайский контроллер. Но его я брал осознанно, чтобы понять, чего мне не хватает в промышленном контроллере и что я хочу получить в итоге, создавая контроллер шагового двигателя своими руками.

Первое, что я хочу получить от своего контроллера шагового двигателя — это калиброванный микрошаг, который бы настраивался под конкретный экземпляр шагового двигателя. О нелинейности характеристик шаговых двигателей я уже писал в своей статье про и . Если вам лень перейти по ссылке, то вкратце скажу, что в режиме микрошага вы посылаете двигателю команду повернуться на 1/8 шага (к примеру), а он поворачивается вообще не известно на сколько или вообще не поворачивается! Все это как раз из-за нелинейности характеристики шагового двигателя. Вот почему нельзя использовать микрошаговый режим в обычных китайских контроллерах для повышения точности (разрешающей способности) перемещений своего станка с ЧПУ!

Кто-то, возможно, задастся вопросом — откуда берется эта нелинейность? А все дело в том, что на самом деле шаговый двигатель вообще не предназначен для работы в режиме микрошага ! Шаговый двигатель предназначен только для того, чтобы шагать — ать, два! Это мы — ЧПУшники от своей голытьбы решили привнести в мир цифрового двигателя (двигателя с конечными состояниями) немного аналоговости и придумали «микрошаг», в котором шаговый двигатель «зависает» в некотором промежуточном состоянии между двумя шагами. А производители контроллеров радостно подхватили эту фишку и преподносят микрошаг, как некий стандарт де-факто! И впаривают свои контроллеры невдумчивым потребителям.

Если вы — «счастливый» обладатель контроллера с микрошагом, то сказанное мной выше вы сможете сами очень легко проверить по методу лазерной калибровки, описанному мной выше в статье про калибровку шагового двигателя. Достаточно снять со станка шаговик, приделать к нему лазерную указку, включить в контроллере режим микрошага (хотя он, конечно же, у вас включен!) и подавать ему на вход импульсы STEP. Можно прямо из Mach3 или LinuxCNC, выбрав самую минимальную подачу в ручном режиме или задавая микро-перемещения через G-коды. После каждого микрошага делайте отметки на листе бумаги, закрепленному на стене скотчем, в том месте, куда светит луч лазера. Уже после нескольких микрошагов, вы заметите, что между насечками получилось ну просто неприлично разное расстояние!

Закончим на этом ругать производителей. Они на самом деле ничего плохого не делают. Люди хотели микрошаг — люди его получили! Сосредоточимся лучше на том, чего на самом деле хотели получить конечные пользователи от своего контроллера шагового двигателя? А хотели они получить не деление управляющего шаговыми двигателями сигнала на 8, на 16 и т.д., а деление угла поворота шагового двигателя на указанные делители! Но какое же для этого нужно подавать управляющее напряжение? Отвечу однозначно — хрен его знает! Поясню… Дело в том, что разные производители делают разные двигатели, применяют разные технологии с разным качеством и разной погрешностью. И получается так, что все шаговые двигатели разные! Даже в пределах одного типа и одной партии. Легла где-то в обмотке шагового двигателя проволочка слегка не на ту сторону — характеристика поменялась! У одного двигателя X витков, у другого двигателя X+Y витков в обмотке — опять характеристики разные. Ну и так далее — до фанатизма

Именно поэтому микрошаг нужно настраивать под каждый конкретный двигатель, и это должно настраиваться в контроллере шагового двигателя! И именно такой контроллер я сейчас и разрабатываю.

Схема контроллера шаговых двигателей

Схема моего контроллера будет очень проста. Силовыми элементами, непосредственно управляющими обмотками двигателя, будут являться ключевые MOSFET-транзисторы, подключенные в виде Н-моста. Ключами будет управлять микроконтроллер. Никаких дорогостоящих микросхем-драйверов в моей схеме не будет. Вместо них будет парочка ферритовых колечек из сгоревших энергосберегающих ламп, которые отлично подходят для управления затворами MOSFET-транзисторов. В общем, я стараюсь сделать контроллер шагового двигателя доступным для повторения в домашних условиях. Также одним из его достоинств будет являться высокая ремонтопригодность (например, если сгорит какой-либо MOSFET-транзистор в силовой части, то стоимость замены составит ~20-30 рублей).

Слева представлена схема управления затвором силового MOSFET-ключа моего контроллера шаговых двигателей. Как видно, управление затвором осуществляется через повышающий импульсный трансформатор на ферритовом кольце. Повышающий трансформатор нужен, чтобы силовой ключ полностью открывался от 5-тивольтового сигнала управления, поступающего с выхода микроконтроллера. Для полного гарантированного открытия силовым MOSFET-ам обычно требуется от 10 вольт (более детально характеристику MOSFET-а можно посмотреть на графиках в его datasheet). Особенность такого включения заключается в том, что емкость затвора MOSFET используется в режиме памяти, т.е. при прохождении открывающего импульса через диод D1, транзистор будет открыт сколь угодно долго до тех пор, пока его не закроет открывшийся транзистор Q2, разрядив емкость затвора на «землю». Благодаря такой схеме при управлении ШИМ-сигналом (PWM) удается получить до 100% глубины модуляции (в англоязычных источниках — duty circle или «цикл загрузки»). В стандартной же схеме включения трансформатора затвора (GDT — gate drive transformer), когда положительный импульс открывает MOSFET, а следующий за ним отрицательный импульс восстановления разряжает емкость затвора, удается получить лишь менее 50% периода ШИМ-сигнала.

Программа управления шаговым двигателем

Программа управления шаговым двигателем может быть условно разделена на несколько взаимосвязанных функциональных блоков. Подробнее об этих блоках и о их работе я постараюсь написать в ближайшее время. Следите за обновлениями — проект находится в активной разработке

Written By: . Tagged: , .

Часть 2. Схемотехника систем управления

Выше были рассмотрены наиболее важные общие вопросы использования шаговых двигателей, которые помогут в их освоении. Но, как гласит наша любимая украинская поговорка: «Не повірю поки не провірю» («Не поверю, пока не проверю»). Поэтому перейдем к практической стороне вопроса. Как уже отмечалось, шаговые двигатели - это удовольствие не из дешевых. Но они имеются в старых принтерах, считывателях гибких и лазерных дисков, например, SPM-20 (шаговый двигатель для позиционирования головки в дисководах 5"25 Mitsumi) или EM-483 (от принтера Epson Stylus C86), которые можно найти у себя в старом хламе или купить за копейки на радиобазаре. Примеры таких двигателей представлены на Рисунке 8.

Наиболее простыми для начального освоения являются униполярные двигатели. Причина кроется в простоте и дешевизне их драйвера управления обмотками. На Рисунке 9 приведена практическая схема драйвера, использованного автором статьи для униполярного шагового двигателя серии P542-M48 .

Естественно, что выбор типа транзистора для ключей управления обмотками должен происходить с учетом максимального тока коммутации, а его подключение учитывать необходимость заряда/разряда емкости затвора. В ряде случаев прямое соединение MOSFET с ИМС коммутатора может быть недопустимым. Как правило, в затворах устанавливаются последовательно включенные резисторы небольших номиналов. Но в ряде случае необходимо предусмотреть еще и соответствующий драйвер для управления ключами, который обеспечит заряд/разряд их входной емкости. В некоторых решениях предлагается в качестве ключей использовать биполярные транзисторы. Это подходит только для очень маломощных двигателей с небольшим током обмоток. Для рассматриваемого двигателя с рабочим током обмоток I = 230 мА ток управления по базе ключа должен составить, по крайней мере, 15 мА (хотя для нормальной работы ключа необходимо, чтобы ток базы равнялся 1/10 рабочего, то есть 23 мА). Но такой ток от микросхем серии 74HCхх забрать невозможно, поэтому потребуются дополнительные драйверы. Как хороший компромисс, можно использовать IGBT, сочетающие в себе достоинства полевых и биполярных транзисторов.

С точки зрения автора статьи, самым оптимальным для управления коммутацией обмоток двигателей небольшой мощности является использование подходящих по току и сопротивлению открытого канала R DC(ON) MOSFET, но с учетом рекомендаций, описанных выше. Мощность, рассеиваемая на ключах для выбранного в качестве примера двигателя серии P542-M48, при полной остановке ротора не превысит

P VT = R DC(ON) × I 2 = 0.25 × (0.230) 2 = 13.2 мВт.

Еще одним важным моментов является правильный выбор так называемых снаберных диодов, шунтирующих обмотку двигателя (VD1…VD4 на Рисунке 9). Назначение этих диодов - гасить ЭДС самоиндукции, возникающую при выключении управляющих ключей. Если диоды выбраны неверно, то неизбежен выход из строя транзисторных ключей и устройства в целом. Обратите внимание, что в мощные MOSFET такие диоды, как правило, уже встроены.

Режим управления двигателем задается коммутатором. Как уже было отмечено выше, наиболее удобным и эффективным является управление с перекрытием фаз (Рисунок 4б). Такой режим легко реализуется при помощи триггеров. Практическая схема универсального коммутатора, который использовал автор статьи как в ряде отладочных модулей (в том числе, и с приведенным выше драйвером), так и для практических применений, приведена на Рисунке 10.

Схема на Рисунке 10 пригодна для любых типов двигателей (униполярных и биполярных). Частота вращения двигателя задается внешним тактовым генератором (скважность любая), сигнал с которого подается на вход «ШАГИ», а направление вращения устанавливается через вход «НАПРАВЛЕНИЕ». Оба сигнала имеют логические уровни и, если для их формирования используются выходы с открытым коллектором, то потребуются соответствующие резисторы подтяжки (на Рисунке 10 они не показаны). Временная диаграмма работы коммутатора приведена на Рисунке 11.

Хочу обратить внимание читателей: в Интернете вы могли встретить похожую схему, выполненную не на D-триггерах, а на JK-триггерах. Будьте внимательны! В ряде этих схем допущена ошибка в подключении ИМС. Если нет необходимости в реверсе, то схема коммутатора может быть значительно упрощена (см. Рисунок 12), при этом частота вращения останется неизменной, а диаграмма управления будет аналогичной той, которая приведена на Рисунке 11 (осциллограммы до переключения очередности фаз).

Поскольку особых требований к сигналу «ШАГИ» не предъявляется, для его формирования может использоваться любой подходящий по уровням выходного сигнала генератор. Для своих отладочных модулей автор использовал генератор на базе ИМС (Рисунок 13).

Для питания собственно двигателя можно использовать схему, приведенную на Рисунке 14, а схему коммутатора и генератора питать или от отдельного источника питания +5 В или через дополнительный маломощный стабилизатор. Земли силовой и сигнальной частей в любом случае необходимо разделить.

Схема на Рисунке 14 обеспечивает подачу двух стабильных по уровню напряжений для питания обмоток двигателя: 12 В в рабочем режиме и 6 В в режиме удержания. (Формулы, необходимые для расчета выходного напряжения, приведены в ). Рабочий режим включается подачей высокого логического уровня на контакт «ТОРМОЗ» разъема Х1. Допустимость снижения напряжения питания определяется тем, что, как уже отмечалось в первой части статьи, момент удержания шаговых двигателей превышает момент вращения. Так, для рассматриваемого двигателя P542-M48 момент удержания с редуктором 25:6 равен 19.8 Н·см, а момент вращения всего 6 Н·см. Этот подход позволяет при остановке двигателя уменьшить потребление мощности с 5.52 Вт до 1.38 Вт! Полное отключение двигателя осуществляется подачей высокого логического уровня на контакт «ВКЛ/ВЫКЛ» разъема Х1.

Если схема управления имеет выход на транзисторах с открытым коллектором, то в ключах VT1, VT2 необходимости нет, и выходы можно подключить непосредственно вместо упомянутых ключей.

Примечание: В этом варианте использование резисторов подтяжки недопустимо!

В качестве дросселя автор использовал катушку SDR1006-331K (Bourns). Общее питание формирователя напряжения для обмоток двигателя можно уменьшить до 16 - 18 В, что не скажется на его работе. Еще раз обращаю внимание: при самостоятельном расчете не забудьте учитывать, что формирователь обеспечивает режим с перекрытием фаз, то есть необходимо закладываться на номинальный ток схемы питания, равный удвоенному максимальному току обмоток при выбранном напряжении питания.

Задача управления биполярными двигателями более сложна. Основная проблема в драйвере. Для этих двигателей требуется драйвер мостового типа, и делать его, тем более в современных условиях, на дискретных элементах - неблагодарная задача. Да, этого и не требуется, так как имеется очень большой выбор специализированных ИМС. Все эти ИМС условно можно свести к двум типам. Первый - весьма популярная у любителей робототехники ИМС L293D или ее варианты от . Они относительно недороги и подходят для управления маломощными двигателями с током обмоток до 600 мА. ИМС имеют защиту от перегрева; устанавливать ее необходимо с обеспечением теплоотвода, которым служит фольга печатной платы . Второй тип - это уже знакомая читателям по публикации в ИМС LMD18245 .

Автор использовал драйвер L293DD в схеме для управления биполярным двигателем малой мощности типа 20M020D2B 12 В/0.1 А во время изучения проблемы использования шаговых двигателей. Этот драйвер удобен тем, что содержит четыре полумостовых ключа, поэтому для управления биполярным шаговым двигателем требуется всего одна ИМС. Полная схема, приведенная в и многократно повторенная на интернет-сайтах, пригодна для использования в качестве тестовой платы. На Рисунке 15 показано включение ИМС драйвера (с привязкой к коммутатору из Рисунка 10), поскольку именно эта часть сейчас представляет для нас интерес, а Figure 6 (Bipolar Stepping-Motor Control) из спецификации не совсем понятна начинающему пользователю. Она вводит в заблуждение, например, тем, что показаны внешние диоды, которые на самом деле встроены в ИМС и прекрасно справляются с обмотками маломощных двигателей. Естественно, что драйвер L293D может работать с любым коммутатором. Выключается драйвер логическим нулем по входу R.

Примечание: ИМС L293, в зависимости от изготовителя и суффиксов, указывающих на тип корпуса, имеют различия в нумерации и количестве выводов!

В отличие от L293DD, LMD18245 является не четырех-, а двухканальным драйвером, поэтому для реализации схемы управления требуются две ИМС. Драйвер LMD18245 выполнен по DMOS технологии, содержит схемы защиты от перегрева, короткого замыкания и выполнен в удобном 15-выводном корпусе ТО-220, что позволяет легко отводить от его корпуса излишнее тепло. В качестве задающего генератора использовалась схема, приведенная ранее на Рисунке 13, но с увеличенным до 4.7 кОм сопротивлением резистора R2. Для подачи одиночных импульсов используется кнопка BH1, позволяющая сдвинуть ротор двигателя на один шаг. Направление вращения ротора определяется положением переключателя S1. Включение и выключение двигателя осуществляется выключателем S2. В положение «ВЫКЛ» ротор двигателя освобождается, и его вращение импульсами управления становится невозможным. Режим удержания уменьшает максимальный ток, потребляемый обмотками двигателя, с двух до одного ампера. Если импульсы управления не подаются, то ротор двигателя остается в зафиксированном положении с пониженной вдвое мощностью потребления. Если же импульсы подаются, то вращение двигателя в этом режиме осуществляется с пониженным на малых скоростях вращения моментом. Необходимо заметить, что поскольку при полношаговом управлении «two-phase-on » включены обе обмотки, ток двигателя удваивается, а схема драйвера должна рассчитываться исходя из требований обеспечения заданного тока двух обмоток (резисторы R3, R8).

Схема содержит описанный ранее двунаправленный двухфазовый формирователь на D-триггерах (Рисунок 10). Максимальный ток драйвера задается резистором, включенным в цепь контакта 13 ИМС LMD18245 (резисторы R3, R8), и двоичным кодом на контактах цепи управления тока (выводы 8, 7, 6, 4). Формула для расчета максимального тока приведена в спецификации на драйвер . Ограничение тока осуществляется импульсным методом. При достижении максимально заданной величины тока выполняется его «нарезка» («chopping»). Параметры этой «нарезки» задаются параллельной RC цепочкой, подключенной к выводу 3 драйвера. Достоинством ИМС LMD18245 является то, что токозадающий резистор, не включенный непосредственно в цепь двигателя, имеет достаточно большой номинал и маленькую рассеиваемую мощность. Для рассматриваемой схемы максимальный ток в амперах, согласно приведенной в формуле, составляет:

V DAC REF - опорное напряжение ЦАП (в рассматриваемой схеме 5 В);
D - задействованные разряды ЦАП (в этом режиме используются все 16 разрядов);
R S - сопротивление токоограничивающего резистора (R3 = R8 = 10 кОм).

Соответственно, в режиме удержания (поскольку используются 8 разрядов ЦАП), максимальный ток составит 1 А.

Как можно видеть из предложенной статьи, шаговые двигатели хоть и сложнее в управлении, чем коллекторные, но не настолько, чтобы отказываться от них. Как говорили еще древние римляне: «Дорогу осилит идущий». Естественно, что на практике для многих приложений управление шаговыми двигателями целесообразно делать на основе микроконтроллеров, которые легко сформируют нужные команды для драйверов и выполнят роль коммутаторов. Дополнительную информацию и более детальное рассмотрение проблем, связанных с применением шаговых двигателей, кроме как по упомянутым выше ссылкам [ , , ], можно почерпнуть из ставшей уже классикой монографии Кенио Такаши и на специализированных интернет-сайтах, например, .

Есть еще один момент, на который автор статьи хотел бы обратить внимание читателей. Шаговые двигатели, как впрочем, и все двигатели постоянного тока, обратимы. Что имеется ввиду? Если приложить внешнее вращающее усилие к ротору, то с обмоток статора можно снять ЭДС, то есть двигатель становится генератором, причем весьма и весьма эффективным. Автор статьи экспериментировал с этим вариантом использования шаговых двигателей во время работы консультантом по силовой электронике в компании, занимающейся ветроэнергетикой. Необходимо было на простых макетах отработать ряд практических решений. По наблюдению автора статьи, эффективность шагового двигателя в таком применении была выше, чем у аналогичного по параметрам и габаритам коллекторного двигателя постоянного тока. Но это уже другая история.

Rentyuk Vladimir «Control stepper motors in both directions» EDN March 18, 2010

Кенио Такаши. Шаговые двигатели и их микропроцессорные системы управления: Пер. с англ., М.: Энергоатомиздат, 1987 - 199 с.

При конструировании очередного станка с ЧПУ, а попросту 3-х осевого фрезерного-сверлильного станочка для печатных плат и мелких фрезерных работ, у меня появилось неугомонное желание разложить всё «по полочкам».
Многие скажут, что тема не нова, существует множество проектов, множество технических и программных решений. Но, плавая в этом море информации, я постарался убрать всю «воду» и получить «сухой остаток».
Вот что из этого получилось…

Задача построения станка обычно сводится к трем подзадачам - механика, электроника, программное обеспечение. Видимо и статьи придется писать тоже три.
Поскольку у нас журнал всё-таки практической электроники, начну с электроники и чуть-чуть с механики!

Привод

Нужно двигать собственно фрезер в 3-х направлениях - XYZ, значит нужно 3 привода - 3 мотора с передачей вращения вала двигателя в линейное перемещение.
О передаче…
Для фрезерного станка, где есть боковые усилия резания материала, желательно не применять ременные передачи, очень популярные в 3D принтерах. Буду применять передачу «винт-гайка». Самая бюджетная передача - обычный стальной винт и безлюфтовая, желательно бронзовая, гайка. Более правильная - винт с трапециевидной резьбой и гайка из капролона. Самая хорошая (и, увы, самая дорогая) шарико-винтовая пара, или ШВП. Об этом подробнее я еще расскажу далее…
У каждой передачи есть свой коэффициент, свой шаг - то есть насколько линейно по оси переместится фрезер за один оборот двигателя, например, на 4 мм.

Двигатель (мотор)

В качестве двигателя для привода определил шаговый двигатель (ШД)
Почему шаговый? Что это вообще такое?
Двигатели есть переменного и постоянного тока, коллекторные и бесколлекторные, и так называемые «шаговые». В любом случае нам надо обеспечить какую-то точность позиционирования, например 0,01 мм. Как это сделать? Если двигатель имеет прямой привод - вал двигателя соединяют напрямую с винтом, то для обеспечения такой точности нужно повернуть его на некоторый угол. В данном случае, при шаге передачи 4 мм и желаемой точности перемещения 0,01 мм это… всего 1/400 оборота, или 360/400=0,9 градуса! Ерунда, возьмем обычный моторчик…

С «обычным» моторчиком без обратной связи никак не получится. Не вдаваясь в подробности, схема управления двигателем должна «знать», на какой угол повернулась ось. Можно конечно поставить редуктор - потеряем в скорости, и все равно без гарантии, без обратной связи вообще никак! На ось ставится датчик угла поворота. Такое решение надежное, но дорогое.

Альтернатива - шаговый двигатель (как он работает, почитайте сами). Можно считать, что за одну «команду» он повернет свою ось на определенный градус, обычно это 1,8 или 0,9 градуса (точность обычно не хуже 5%) - как раз то, что нужно. Недостаток такого решения - при большой нагрузке двигатель будет пропускать команды - «шаги» и может вообще остановиться. Вопрос решается установкой заведомо мощного двигателя. На шаговых двигателях и делается большинство любительских станочков.

Выбираем шаговый двигатель

2 обмотки, с минимальным током, минимальной индуктивностью и максимальным моментом - то есть максимально мощный и экономичный двигатель.

Противоречивые требования. Малый ток - значит большое сопротивление, значит много витков провода обмотки двигателя, значит большая индуктивность. А большой момент - это большой ток и много витков. Выбираем в пользу большего тока и меньшей индуктивности. А момент надо выбирать исходя из нагрузки, но об этом потом.

Характеристики некоторых двигателей приведены в таблице:

Для небольшого станка с рабочим пространством размером 300×300х100 мм и легким фрезером вполне сгодятся двигатели с крутящим моментом 0,3Нм и выше. Оптимальным является ток от 1,5 до 2,5 Ампер, вполне подойдет FL42STH38-1684

Драйвер шагового двигателя

Двигатель есть. Теперь нужен драйвер - переключать напряжение на обмотках двигателя определенным образом, при этом не превышая установленный ток.

Самое простое решение - источник заданного тока и две пары транзисторных ключей на каждую обмотку. И четыре защитных диода. И логическая схема чтобы менять направление. И… Такое решение обычно делают на микросхеме ULN2003A для двигателей с малым током, имеет много недостатков, не буду на них останавливаться.

Альтернатива - специализированные микросхемы «всё в одном» - с логикой, транзисторами и диодами защиты внутри (или снаружи). А еще такие микросхемы контролируют ток обмоток и регулируют его с помощью ШИМ-а, а так же могут реализовывать режим «полушаг», а некоторые режимы 1/4 шага, и 1/8 шага и т. д. Эти режимы позволяют повысить точность позиционирования, повысить плавность движения и снизить резонанс. Обычно достаточно режима «полушаг», что позволит повысить теоретическую точность линейного позиционирования (в моем примере до 0,005 мм).

Что внутри микросхемы драйвера шагового двигателя? Блок логики и управления, источники питания, ШИМ со схемами формирования момента и времени коммутации обмоток, выходные ключи на полевых транзисторах, компараторы обратной связи - ток контролируется по падению напряжения на резисторах (Rs) в цепи питания обмоток. Ток двигателя задается опорным напряжением.

Для реализации этих функций существуют и другие схемные решения, например, с использованием микроконтроллеров PIC или ATMEGA (опять же с внешними транзисторами и защитными диодами). На мой взгляд, они не обладают значительным преимуществом перед «готовыми» микросхемами и я их в данном проекте использовать не буду.

Богатство выбора

На сегодняшний день есть достаточно много различных микросхем и достаточно много уже готовых плат и модулей драйверов ШД. Можно купить готовый, а можно «изобретать велосипед», тут каждый решает по-своему.

Из готовых - наиболее распространённые и недорогие драйверы на микросхемах Allegro A4988 (до 2А), Texas Instruments DRV8825 (до 2,5А).
Поскольку модули изначально разрабатывались для использования в 3D принтерах типа Rep-rap проекта Arduino, они не являются законченными модулями (например, им нужно еще питание логики (+5V), которое подается с так называемой рампы (Ramp).

Еще есть решения на DRV8811 (до 1,9 А), A3982 (до 2 А), A3977 (до 2,5 А), DRV8818 (до 2,5 А) DRV8825 (до 2,5 А), Toshiba TB6560 (до 3 А) и другие.

Поскольку мне интересно что-то сделать самому, плюс появилась возможность «попробовать на вкус» микросхемы Allegro A3982 и A3977, решил сделать пару драйверов самостоятельно.

Готовые решения на A4988 не понравились, прежде всего, из-за миниатюризации размеров печатной платы в ущерб хорошему охлаждению. Типовое сопротивление открытых транзисторов у A4388 при токе 1,5А 0,32+0,43 Ом, плюс 0,1-0,22 Ома «измерительный» резистор - получается около 0,85 Ом. А таких каналов два, и хотя и работают они импульсно, но 2-3 Ватта тепла надо рассеивать. Ну не верю я в многослойную плату и малюсенький радиатор охлаждения - в даташите нарисована плата гораздо больших размеров.

Провода мотора нужно сделать короткими, драйвер устанавливать рядом с двигателем. Существует 2 технических решения в звукотехнике: длинный сигнальный кабель к усилителю + короткие провода к акустической системе, или короткий сигнальный кабель к усилителю + длинные провода, а акустической системе. Оба решения имеют свои плюсы и минусы. С моторами - так же. Я выбрал длинные провода управления и короткие провода к мотору.

Управляющие сигналы - «шаг» (step), «направление» (dir), «включение» (enable), индикация состояния сигналов управления. Некоторые схемы не используют сигнал «Enable», но это приводит в режиме простоя к ненужному нагреву и микросхемы и двигателя.

Одно питание 12-24 вольта, источник питания логики (+5B) - на плате. Размеры платы - достаточные для хорошего охлаждения, двухсторонняя печать с большой областью «меди», возможность приклеить на микросхему радиатор (применяемой для охлаждения памяти видеокарт).

Драйвер ШД на микросхеме Allegro A3982

Напряжение питание силовое: 8…35 В Напряжение питание логики: 3,3…5 В Выходной ток (максимальный, зависит от режима и охлаждения): ±2 А Типовое сопротивление открытых транзисторов (при токе 1,5А): 0,33+0,37 Ом

Драйвер ШД на микросхеме Allegro A3977

Основные характеристики и блок-схема:

Напряжение питание силовое: 8…35 В Напряжение питание логики: 3,3…5 В Выходной ток (максимальный, зависит от режима и охлаждения): ±2,5 А Типовое сопротивление открытых транзисторов (при токе 2,5А): 0,33+0,45 Ом

Схема и прототип

Проектировал в среде DipTrace. Драйвер A3982 включен по схеме из документации производителя. Включен режим «полушаг». Дополнительно для надежной работы сигналов управления и индикации применил микросхему логики 74НС14 (с триггерами Шмитта). Можно было сделать гальвано-развязку на оптронах, но для маленького станка я решил ее не делать. Схема на A3977 отличается только дополнительными джамперами режима шага и более мощным разъемом питания, пока в «железе» не реализована.

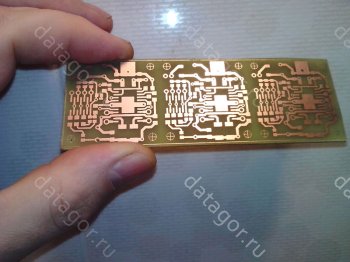

Печатная плата

Процесс изготовления - ЛУТ, двухсторонняя. Габариты 37×37 мм, крепеж - как у двигателей, 31×31 мм.

Для сравнения - слева мое творчество, справа драйвер на A4988.

Для того чтобы сделать станок ЧПУ из принтера своими руками понадобятся следующие подручные материалы:

запчасти от нескольких принтеров (в частности привода и шпильки);
привод от винчестера;
несколько листов ДСП или фанеры, мебельные направляющие;
контроллер и драйвер;
крепежные материалы.

1. Основа представляет собой ящик из ДСП. Можно взять готовый или изготовить самостоятельно. Сразу учитываем, что внутренняя емкость ящика должна вмещать всю электронную начинку, поэтому высота борта рассчитывается от высоты платы с деталями, крепления и запаса до поверхности стола. Сборка основания и рамы из ДСП осуществляется посредством саморезов. При этом все детали должны быть ровными и закрепятся под прямым углом.

2. На крышку основы необходимо закрепить оси станка. Всего их три – x y z. Сначала крепим ось y. Для изготовления направляющей используется мебельный полоз на шариковых подшипниках.

Лучше использовать по две направляющих для двух горизонтальных осей, в противном случае оси будут иметь значительный люфт. Для вертикальной оси роль направляющей выполняют остатки винчестера, той его части, где двигался лазер.

В качестве ходового винта применяется шток от принтера. В данном случае для горизонтальных осей х y изготовлены винты диаметром 8мм с резьбой. Для вертикальной оси z применялся винт с резьбой диаметром 6мм. В качестве шагового двигателя используются приводы от старых принтеров. По одному приводу на каждую ось.

3. К плоскости шпилька крепиться посредством металлического уголка.

Вал двигателя соединяется со шпилькой через гибкую муфту. Все три оси крепятся к основанию через раму из ДСП. В данной конструкции фрезер будет двигаться только в вертикальной плоскости, а перемещение детали осуществляется за счет горизонтального перемещения платформы.

4. Электронный блок состоит из контроллера и драйвера. Контроллер выполнен на советских микросхемах К155ТМ7, для данного случая использовалось три штуки.

От каждой микросхемы провода идут к драйверу каждого из трех двигателей. Драйвер выполнен на транзисторе. В раскачке используется КТ 315, транзисторы КТ 814, КТ 815. От этих транзисторов электрический сигнал поступает на обмотку электрического привода.

При нормальном рабочем напряжении двигатели могут перегреваться из-за отсутствия в электронном блоке шин. Для предотвращения этого, для каждого двигателя нужно использовать компьютерный кулер.

Видео: простой ЧПУ-станок своими руками для начинающих.

Электронная начинка

Тут варианта два:

Вы вооружаетесь паяльником, флюсом, припоем, лупой, и разбираетесь в микросхемах из принтера. Найдите управляющие платы принтера 12F675 и LВ1745. Работайте с ними, создав плату управления чпу. Прикрепить их нужно будет сзади чпу станка, под блоком питания (его тоже берем от многострадального принтера).
Используйте заводской контроллер чпу станка. Навскидку – пятиосевой чпу контроллер. Самодельная электроника – чудно, однако китайцы сильно демпингуют с ценами. Так что легким кликом мышки заказываем чпу у них, ибо в России такой девайс чпу не купишь. Чпу контроллер 5 Axis СNC Breakout Board дает возможность подключения 3-х входов концевых двигателей, кнопочку отключения, автоматизированное управление дремелем и целых 5 драйверов под управление шаговым двигателем самодельного станка.

Питается этот чпу от USB-шнура. В самодельном варианте чпу запитывать плату управления на основе микросхем принтера нужно от блока питания станка чпу.

Шаговый двигатель для самодельного станка с чпу придется выбирать мощностью до 35 вольт. При других мощностях контроллер чпу рискует перегореть.

Блок питания снимите с принтера. Соедините проводкой блок питания, тумблер включения и выключения, контроллер чпу и дремель.

К плате управления станком подведите провод от лэптопа/ПК. Иначе, как вы будете загружать в станок задания. Кстати, о заданиях: качайте программу Math3 для рисования эскизов. Для непрофессионалов промышленного дизайна сойдет CorelDraw.

Резать самодельным станком чпу можно фанеру (до 15 мм), текстолит до 3 мм, пластик, дерево. Изделия получатся не более 30-32 см в длину.

Предлагаю вашему вниманию статью от читателя блога — Андрея Ковшина. Он с нуля собрал принтер из частей от принтеров и сканеров!!! Респект и уважуха таким людям!! Мне кажется, первый 3D принтер был собран именно таким образом.. Далее рассказ Андрея:

Началось все с того что увидел в интернете это чудо, посмотрел вроде ничего сложного, все реализуемо, собрать можно. Работаю в сервис центре по ремонту принтеров, а с них много чего полезного для моего 3д принтера снять можно. Но обо всем по порядку. (много фото и видео!)

История создания принтера

Первое — это конечно выбор конструкции пал на наиболее простой принтер Мендель. Шпильки и детали из пластика, которые я заменил деревом.

Шаговые двигатели сначала использовал от сканера, маленькие (их у нас завались, одно время много меняли сканеров по гарантии), но при первом же запуске понял что у них силы маловато. Поставил другие, ремни также от сканеров стоят, но в будущем планируется заменить на Т5 более жесткие, эти иногда проскакивают, все таки рассчитаны на небольшие силы.

Электронику сразу решил заказывать, т.к спаять ардуино и драйверы двигателей на А4988 выйдет дороже, заказал все из Китая, по времени как раз к готовой механике должны подойти.

В итоге все пришло кроме драйверов двигателей… Почти весь принтер был готов а двигатели через месяц пообещали, руки чесались его запустить. Погуглив в интернете нашел простую схему драйвера которую обычно применяют для ЧПУ станка, на связке L293 и L298, развел спаял, где наша не пропадала))) Вобщем на фотографиях видно что получилось.

3d printer. Драйвера на L293+L298

Еще хочу рассказать про печатающую головку, изначально было решено потратить минимум денег, поэтому и головку решил сделать сам. Сопло выполнено из остатков шпилек просверленных вдоль диаметром 3мм и у основания0,5 ммвкручен в алюминиевый радиатор дальше фторопласт и к экструдеру (зажим видно сделан из обычных канцелярских резинок, взятая пружина в основе конструкции оказалась слишком слабой) В тот же радиатор пару резисторов на разогрев соединенных параллельно на 6,5 Ом и температурный датчик.

На сегодняшний день принтер более менее печатает, но кривовато, ремни растягиваются и дают смещение. Надо придумать натяжитель ремня. И все дерненные детали напечатать из пластика. Рабочая область из за всех быстрых переделок в процессе проектировки составила всего лишь 70х70 мм и в высоту около100 мм. Вобщем есть над чем работать)))
