Изготовить листогибочный станок собственными руками нетрудно, но пока мало кто из домашних мастеров и специалистов, использующих необходимые формы из листовой стали в своем деле, занимаются созданием такого оснащения для личных нужд. Между тем аналогичное устройство, владеющее довольно высокой прочностью и несложностью в работе, поможет хорошо сэкономить.

В особенности производство и употребление станка для гибки листового металла своими руками актуально для тех, кому нужно исполнять технологические действия по гибке листовой мануфактуры надо не каждодневно и в больших объемах, а временами.

Виды листогибов и их механизм

Прежде чем начать делать листогиб собственными руками, необходимо четко установить перечень задач, для решения которых он нужен. От главного назначения подобного прибора будет зависеть, по какой схеме он будет сделан. Наиболее элементарным является механизм, в котором листовое железо гнется при помощи особой траверсы. С помощью такого устройства можно легко согнуть листок металла под углом 90 градусов, применяя лишь силу рук без добавочных приспособлений, если ширина листка не выше 0,5 метра.

База листа фиксируется при помощи струбцин либо тисков, а его гнутье производится за счет давления, оказываемого траверсой.

В определенных случаях для получения угла заворота точно в 90 градусов может пригодиться вложенная приставка , представляющая собой обыкновенную полосу металла, которая поможет возместить упругость листка.

Более трудным по конструкции считается листогибочный пресс, систему которого составляют сетка и пуансон. Листовое железо в таком приборе располагается на матрице, а пуансон спускается на заготовку сверху, сообщая ей необходимый профиль. В хозяйственных условиях листогибочная машина вряд ли найдет употребление, так как она довольно сложная и небезопасна в применении.

Вариация реализации самодельного листогибочного пресса, функционирующего в паре с изготовленным собственными руками гидропрессом. Если уже имеется пресс, то дополнить его устройствами для сгибания узких листов металла не составит труда. Более совершенной считается листогибочная машина, гнутье железа в которой исполняется за счет действия трех валов .

Такое оснащение называется проходным. Одним из основных его преимуществ считается то, что его контролируемые вальцы разрешают приобретать различный радиус изгиба. Аналогичный аппарат для гибки металла может быть с ручным или гальваническим приводом, а его вальцы могут обладать разнообразной конструкцией.

С чего начать производство листогиба

Чтобы изготовить машину для гнутья листового металла, потребуется чертеж этого устройства или его детальные фото. Кроме того, необходимо учесть ряд таких значительных факторов, как усилие, которое нужно будет приложить для применения конструкции, ее масса и размер (от которых будет находиться в зависимости мобильность), первоначальная стоимость и доступность девайсов. В итоге должны быть следующие начальные параметры:

Конструкция листогиба и ее усовершенствование

Установку ручного листогибочного станка можно без труда улучшить. Для строительства листогибочного станка используется эта схема:

1. Подушка, сделанная из дерева;
2. Основная балка из швеллера 10−130 мм;
3. Щечка, для производства которой применяется лист шириной 7−9 мм;
4. Подвергаемый отделке лист мануфактуры;
5. Прижимная балка, изготовленная из уголков 70−90 мм, связываемых при помощи сварки;
6. Стержень для вращения траверсы (производится из железного прутка диаметром 11 мм);
7. Сама распорка - это угол с габаритами 90−110 мм;
8. Ручка приспособления, изготавливаемая из прута диаметром 12 мм.

У траверсы листогиба, которую согласно начальному чертежу планируется делать из уголка, условно изображен вариант выполнения из швеллера. Такое усовершенствование в несколько раз усилит выносливость траверсы, которая при применении уголка в определенный момент непременно прогнется в центре и не станет в этом месте формировать высококачественный сгиб листа.

Замена на швеллер разрешит делать не 250 сгибаний без рихтовки или замены предоставленного элемента (что при более или менее конструктивной работе весьма немного), а больше 1400.

Конструкцию этого листогибочного станка, смастеренного в хозяйственных условиях, можно еще дополнительно улучшить, что сделает его более действенным и универсальным.

Второй вариант позволяет более подробно разобраться в установке самодельного листогиба:

1. Самодельная струбцина, изготовленная из пригодного уголка (50−70 мм) и винта с пяткой и воротком;
2. Щечка;
3. Балка, выступающая в роли опорной точки станка;
4. Кронштейн прижимающей балки, сделанный из уголка 120 миллиметров;
5. Сама прижимающая балка листогиба;
6. Ось вращения траверсы;
7. Сама траверса;
8. Усиливание прижимной балки.

Ниже рассмотрена схема увеличения прижимной планки. Однако, если в качестве прижима первоначально будет довольно мощный уголок, а гнуть чрезвычайно толстые листы на своем листогибе не планируется, то вполне можно обойтись без усиления прижимающей планки описанным методом .

Чтобы продлить срок службы прижимающей балки и сделать его сравнимым со сроком службы траверсы, необходимо увеличить предоставленный элемент конструкции, который с самого начала по чертежу выполнен из уголка, базой из металлической полосы с габаритами 17×90 мм.

Переднему краю предоставленной основы необходимо придать угол 45 градусов, чтобы разровнять ее область с плоскостью самого прижимающего уголка, а конкретно рабочей кромке предоставленного элемента необходимо сделать фаску около 3 миллиметров. Эти меры разрешат металлу прижима действовать не на изгиб (что крайне неподходяще), а на сжатие, тем самым во много раз увеличивая время службы без ремонта:

1. Специальный 61-й уголок, прикрепленный к задней полке главного прижимного уголка, будет удерживать его от выгибания вверх.
2. А также следует подумать о фрезеровке нижней плоскости прижимающей балки, которая и сформировывает сгиб.
3. Неровность предоставленной плоскости, согласно общепризнанным правилам, не должна быть выше пятидесяти процентов толщины сгибаемой заготовки.
4. В противном случае согнуть болванку ровно, без набухшей линии сгиба, не удастся.

Необходимо иметь в виду, что отдавать балку на фрезеровку нужно только тогда, когда на ней уже есть все сварочные швы, поскольку их исполнение приводит к изменению геометральных характеристик конструкции.

Как повысить прочность креплений станка

В листогибочной машине есть еще один большой недочет - схема ее крепления к рабочему столу. Струбцины, которые учтены в предоставленном приспособлении, являются очень ненадежным видом крепления, особенно если учесть быструю астеничность сварочных швов. От этих крепежных частей можно, вообще, отказаться, что также разрешит исключить необходимость использования сварных монтажей и щек. Решить эту задачу разрешают следующие действия:

1. Производство опорной балки, которая будет выдаваться за пределы рабочего стола;
2. Выделывание U-образных проушин на концах основной балки;
3. Крепление основной балки к рабочему столу с помощью болтов (М10) и фасонных гаек с лапами.

Если в улучшенном листогибочной конструкции не будет щек, то как к нему прикрепить траверсу? Решить подобный вопрос можно довольно просто: применять для этого дверные петли-бабочки, какие традиционно используются для навешивания тяжелых железных дверей. Крепить эти петли, обеспечивающие довольно высокую точность, можно с помощью винтов с тайный головкой.

Согнуть на листогибочном станке с траверсой, прикрепленной на петли-бабочки можно множество болванок, так как эти петли отличаются очень высокой прочностью:

1. Усиленная опорная балка;
2. Маховик - резьбовая часть;
3. Балка, обеспечивающая прижимание заготовки;
4. Штатив для крепления установки элементов к рабочему столу;
5. Траверса, с помощью которой можно согнуть разделываемую заготовку.

Изготовление зиг-машины

Зиг-машина (или зиговочный механизм) позволяет согнуть на конструкциях из листового железа бортики жесткости, которые именуются зигами. Такие машины причисляются к группе специального оборудования и могут быть сделаны с гальваническим или ручным приводом. Ручные зиг-машины, также фиксируемые при помощи струбцины, могут иметь довольно малогабаритные размеры и переносятся в обыкновенной сумке для рабочих приборов.

Такие устройства дают возможность за один проход сделать высококачественную отбортовку не только на выпуклых изделиях (тех же обечайках железных емкостей), но и на прямолинейных железных листах. Эти приборы являются просто незаменимыми при производстве единичных частей кровельных установок.

Рабочими элементами зиг-машины считаются вальцы-ролики, а ее применение позволяет существенно сэкономить на приобретении частей кровельной конструкции, сделанных в заводских условиях. Если посмотреть видео, в котором представлена работа этого устройства, становится ясно, что пользоваться им можно даже по месту прямого монтажа кровельной системы.

Чтобы верно выбрать механизм для производства гнутых элементов из листового железа, необходимо соблюдать следующие советы:

1. Для бытового мастера, у которого временами есть потребность в листогибочном станке, вполне подойдет простое устройство, сделанное из подручных средств.
2. Тем, кто время от времени занимается исполнением заказов по установке кровли, потребуется ручной станок для гибки листового материала и простенькая зиг-машина.
3. Профессионалам, которые на долговременной основе занимаются производством элементов для кровельных систем и жестяными работами, нужно заводское устройство для сгибания листового железа.
4. Ручной механизм для изготовления профлиста пригодится тем, кто профессионально занимается производством деталей кровельных конструкций.

Подходящей для таких специалистов считается профессиональная установка, отличающаяся более высокой прочностью и долговечностью, например, российский фабричный листогиб СКС-2в1, стоимостью 64 тысячи рублей.

Из листового металла делают немало изделий — водосточные системы, фасонные детали для обшивки или металлочерепицей, отливы для цоколя, углы для сооружений из профлиста и т.д. Все это может сделать специальный гибочный станок — для листового металла. Как сделать листогиб своими руками и поговорим в этой статье.

Виды листогибов

Все эти устройства относят к листогибочным станкам. Своими руками сделать проще всего агрегат первой группы, чуть сложнее — третьей (вальцы для листового металла). Вот о них и поговорим — от том как сделать листогиб своими руками.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Листогиб — проекция сбоку

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

1. Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.



2. Приваривают петли с двух сторон (проварить с лица и с изнанки).



3. К одному из тавров (дальнему от вас, если их «раскрыть») приваривают по две укосины с каждой стороны. Они нужны чтобы можно было установит на них болт-фиксатор прижимной планки.



4. К укосинам приварить гайку болта.



5. Установить прижимную планку (третий обрезанный тавр), в верхней части приварить металлические пластины с отверстием посредине. Диаметр отверстия — чуть больше чем диаметр болта. Отцентровать отверстия так, чтобы они находились с приваренной гайкой на одной вертикали. Приварить.



6. Пружину отрезать с таким расчетом, чтобы она поднимала прижимную планку на 5-7 мм. Пропустить болт в «ухо» прижимной планки, надеть пружину, закрутить гайку. После того как установили такую же пружину с другой стороны прижимная планка при откручивании подымается сама.



7. К шляпке винта приварить по два отрезка арматуры — в качестве ручек для закручивания.



8. К подвижному (ближнему к вам) тавру приварить ручку. Все, можно работать.



Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Из уголка с прижимной планкой другого типа

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

В данном самодельном станке для гибки листового металла есть много особенностей:

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку — без труда.

Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

• ручной;
• гидравлический;
• электрический.

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.

Если предполагается на оборудовании изготавливать трубы, верхний каток с одной стороны делают съемным, с системой быстрой фиксации. Свернув лист в трубу, его по-другому не вытащить.

Разнообразные листогибочные операции – важная часть общих работ по строительству или ремонту собственного дома. Без применения специального оборудования качественно их выполнить невозможно. Для одноразовой гибки листовых заготовок допустимо арендовать подходящее приспособление у соседа или знакомого. Но при частом выполнении подобных процедур целесообразнее иметь под руками ручной листогибочный станок собственного изготовления. При наличии определённых навыков, инструмента и помещения сделать самодельный листогиб не так уж ложно.

Составление технического задания

Благодаря возможностям Интернета можно достаточно быстро подыскать необходимый комплект чертежей, а на канале YouTube даже посмотреть рекламно-информационные ролики об устройстве и принципе действия требующегося агрегата. Однако все эти материалы являются строго индивидуальными, а потому предназначались их авторами под конкретные листогибочные операции. Поэтому перед сооружением листогиба своими руками необходимо сделать правильный выбор его будущих технических характеристик. Главными из них должны быть следующие:

1. максимальная ширина изгибаемого металла, мм;
2. наибольшая толщина заготовки, мм;
3. желаемый диапазон углов гибки;
4. габаритные размеры механизма (длина, ширина, высота);
5. требуемая точность гибки.

Непосредственный выбор предельных значений перечисленных параметров зависит от условий применения станка, который будет гнуть изделия из листовых металлов. В частности, при сооружении кровли придётся, скорее всего, иметь дело с оцинкованной жестью или сталью толщиной не более 1 мм. При обработке меди чаще употребляется ещё более тонкий лист или полоса, а при изготовлении своими руками ограждений и перил, наоборот, толщина металла может составлять 2 — 3 мм.

При выборе оптимальной ширины заготовки – листа или полосы – следует исходить из того, что ширина детали редко когда превысит 1000 мм (в крайнем случае смежные заготовки затем можно будет соединить в фальц с помощью того же станка).

Самым сложным пунктом технического задания считается выбор оптимального диапазона значений углов гибки металлов. Если с верхним пределом – 180° – всё понятно, то нижнее значение должно быть выбрано весьма грамотно. Естественным следствием гибки большинства листовых металлов в холодном состоянии является пружинение – самопроизвольное уменьшение фактического угла гиба в связи с упругими свойствами деформируемого металла. Пружинение зависит от:

Как выбрать кинематическую схему гибочного станка

Наиболее доступны для изготовления своими руками станки, в которых листовой металл будет изгибаться в результате поворота подвижной траверсы. Принцип действия такого станка заключается в следующем.

Подлежащая гибке заготовка устанавливается на направляющую плоскость нижнего стола станка и фиксируется по упору, который закреплён на опорной раме устройства (желательно предусмотреть регулировку упора).

В направляющих рамы листогиба двигается возвратно-поступательно верхняя траверса, которая при своём движении вниз зажимает своей линейкой изгибаемое изделие.

Впереди нижнего стола находится поворотная балка, которая может поворачиваться вокруг своей оси. Поворот может производиться рукояткой от рычажного привода, но может быть изготовлен вариант с ножным приводом. В последнем случае руки оператора остаются свободными, что облегчает манипулирование заготовкой при её прижиме к линейке верхней траверсы. Кроме того, при ножном управлении листогибом меньше устают руки.

Набор гибочного инструмента на верхней и поворотной балках может изменяться. Проще всего с этой целью заказать комплект пуансонов и матриц с требуемыми радиусами гиба, и стандартными посадочными местами. В заказ придётся отправить все детали – линейку, прижим и т.п. – которые потребуют для своего изготовления квалифицированных фрезерных работ.

Скос верхней балки будет определять наибольшее значение угла гиба, на который может изменить свою ось листовой металл.

Что того, чтобы сделать такой агрегат своими руками, потребуются следующие материалы:

1. стальной швеллер номером от 6 и выше;
2. комплект стальных уголков, предназначенных для изготовления своими руками опорной рамы станка;
3. толстолистовая широкополосная сталь, из которой будут изготавливаться поворотная, верхняя и нижняя балки;
4. крепёжные изделия в ассортименте;
5. пруток для изготовления ручного рычажного привода поворота балки.

Для облегчения работ можно воспользоваться также слесарными тисками, направляющими от списанного токарного станка, а также массивными петлями от стальных входных дверей.

По подобному принципу можно сделать и самодельный листогиб, используя деревянные детали. Он, правда, сможет изгибать только алюминий и тонколистовую сталь (до 1 мм толщины), но во многих случаях этих возможностей бывает вполне достаточно, а трудоёмкость работ по сооружению листогиба своими руками заметно снизится. В частности, отпадает потребность в сварочных операциях. Следует отметить, что рабочие детали такого станка должны изготавливаться только из древесины твёрдых пород (сосна, ель не подходят).

Определившись с принципом действия листогиба, можно поискать и подходящие чертежи. Впрочем, человек с инженерным образованием, сможет изготовить комплект чертежей и самостоятельно. Преимущество такого варианта состоит в том, что ряд рабочих чертежей оперативно видоизменяется и перерабатывается под конкретные возможности и исходные материалы.

Чертежи листогиба должны учитывать способ его установки. Для небольших агрегатов, например, станок для гибки может быть передвижным или даже переносным. В противном случае придётся, используя сварку, сделать устойчивое основание, иначе излишняя подвижность станка будет снижать точность работ на нём.

По готовности станка необходимо выполнить его проверку на работоспособность и точность. Для этого изгибают тестовую полоску из толстого картона необходимой толщины. Если гиб выполнен правильно, то высота полок полоски будет одинаковой, а на её поверхности не останется следов от деформирующего инструмента.

Вам также могут быть интересны статьи:

Как сделать строгальный станок по дереву своими руками Как сделать торцовочные станки по дереву своими руками Как сделать труборез для стальных труб своими руками Как сделать зиг-машину своими руками?

Гибочный станок для листового металла вполне можно изготовить в домашних условиях. Такое оборудование нужно далеко не каждому домашнему мастеру, но зато тем, например, кто занимается кровельными работами, он поможет в значительной мере увеличить собственный заработок. А для кого-то, возможно, и вовсе станет первым станком будущего завода.

Причины, по которым стоит собственноручно собрать листогиб

Почему вообще следует браться за изготовление столь непростого оборудования своими руками? Чтобы ответить на этот вопрос, давайте пойдём от обратного и рассмотрим альтернативные методы получения ендов, коньков, желобов водосточных труб, карнизных планок и иных фрагментов конструкций.

Хотя, сразу хочу отметить, что это далеко не единственная отрасль, где требуются изделия, создаваемые путём гибки железа. Просто сейчас для наглядности коснёмся именно её.

Обойтись вообще без станка

Тут есть два варианта действий:

1. Покупка готовых образцов, которые значительно превосходят в цене листовой металл и даже трудовые затраты, необходимые для его обработки. То есть, это попросту отказ от ощутимой части заработка в пользу промышленных заводов;

1. По старинке использовать для получения нужных форм выколотку. Но это приведёт к немедленной потере многих клиентов, которые предпочитают продукцию без кондового вида. Современный рынок очень жесток в этом плане: все хотят и качественно, и красиво.

Купить готовый станок

Давайте рассмотрим гипотетическую ситуацию в цифрах. В среднем ручной листогиб может обойтись вам в 1500-2000 долларов США. В теории на нём получится превратить за пару дней тонну оцинкованного железа 0,55 мм и стоимостью 1000 долларов США в 250 квадратных метров профнастила, которые оцениваются уже в 1400 тех же самых денежных единиц.

Вроде бы всё выходит красиво, а в уме уже подсчитывается не то что окупаемость покупки, а колоссальные прибыли, получаемые в дальнейшем.

Но, к сожалению, всё не так радужно на практике, где на вашем пути встанут следующие сложности:

1. Углы при прокатке профнастила очень часто выходят перетянутыми, в результате чего требуется повторение операции. Это уже приводит к увеличению теоретических сроков работы;
2. Возможны нарушения межкристаллитных связей металла. Через время в таких местах начинает ползти трещина. Переделывать такой брак придётся вам уже за свой счёт.

Линия же, которая лишена таких проблем, стоит уже в районе 20000 долларов США, которые окупить будет ещё сложнее. Плюс это всё касается того случая, когда у вас есть сбыт изготавливаемой продукции. А если вам лишь время от времени необходимы определённые изделия для выполнения заказа по кровельным работам, то о рентабельности даже самого дешёвого покупного оборудования не может быть и речи.

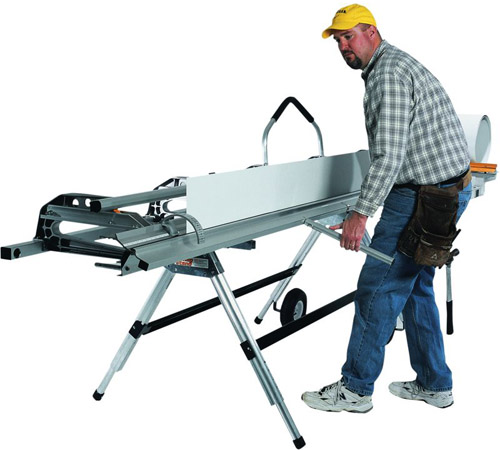

Для наглядности и возможности поразмыслить над данным вопросом самостоятельно приведу вам примеры некоторых конкретных моделей станков, которые можно купить уже в готовом виде:

• Модель «Tapco Max 20-08»:

• Модель «Van Mark Metal Master Commercial MM 1051»:

Пошаговое выполнение сборочного процесса

Инструкция изготовления листогиба начинается с решения некоторых теоритических вопросов:

Шаг №1: определяемся с типом привода

Для того чтобы согнуть листовое железо можно сконструировать и использовать один из следующих приводов:

1. Механический . Может быть представлен в виде маховика с фрикционом и кривошипом или же в виде падающего груза с системой тросов, блоков и рычагов. Обладает высоким коэффициентом полезного действия, но для нашего случая совсем не подходит. Дело в том, что в начале его рабочего хода наблюдается резкий удар, который затем слабеет, а для сгибания металлических листов требуется как раз обратный эффект;
2. Электрический . Здесь наблюдается проблема иного характера: значительное падение коэффициента полезного действия и увеличение энергопотребления при работе с малогабаритными фрагментами. Это происходит из-за того, при сопротивлении сгибаемой стали скольжение двигателя растёт, а момент падает;

1. Гидравлический . В этих устройствах гидроцилиндр самостоятельно подстраивает своё усилие под сопротивление металлической детали. Они были бы идеальны, если не стоили слишком дорого для самодельного станка;

1. Ручной . Несмотря на то, что в этом случае движущей силой будут ваши руки, такой привод идеален для самодельного станка. Он наиболее прост в изготовлении, не требует потребления электрической энергии и обойдётся недорого.

При этом вы получаете нужное и равномерное усилие. Ручник-то мы и выберем для сооружения самодельного листогиба.

Главное, правильно сконструировать агрегат, чтобы при его эксплуатации работали наиболее сильные группы мышц, а отдача прижимала стопы оператора к полу. В таком случае процесс не будет слишком изнурительным.

Шаг №2: выбираем рабочую схему для станка

Теперь нужно решить, как будет работать ваш самодельный станок для гибки листового металла.

Выбрать можно из следующих схем:

1. С помощью траверсы . Такой метод позволяет производить гибку стальных листов руками толщиной до 0,5 мм. На схеме вы можете с ним ознакомиться:

Рекомендую в процессе эксплуатации описанного способа налегать на траверсу в нижней её части и подавать немного вперёд, как бы выглаживая сталь. В таком случае изгиб получится максимально правильным и аккуратным.

1. С помощью пресса . Этот вариант активно используется в промышленности. Для частной же мастерской он слишком травмоопасный, так как при наличии малейшей неисправности в устройстве или ошибке в заправке материала лист может выскользнуть и нанести серьёзные повреждения оператору;

1. С помощью системы валов . Это как раз те протяжные листогибы, которые можно купить в районе 1500-2500 долларов США. Могут быть ручными или электрическими. Очень удобны в эксплуатации, но тяжело реализуемы собственными руками.

Проще всего создать листогиб своими руками, сгибающий металл при помощи траверсы, значит, такой вариант и будем рассматривать далее.

Шаг №3: определяем основные параметры будущего станка

Самодельный листогиб должен обладать следующими качествами, чтобы быть эффективным в домашней эксплуатации:

• Не перенапрягать оператора . Раз мы остановились на ручном приводе, то пусть работа за станком не станет для вас каторгой;

• Быть простым с технической точки зрения и недорогим ;
• Легко транспортироваться . Очень часто вам может понадобиться гнуть детали непосредственно на месте выполнения кровельных работ.

Исходя из вышеперечисленного, предлагаю ориентироваться на следующие технические характеристики изготавливаемого устройства:

Шаг №4: составляем чертёж, соответствующий всем перечисленным условиям

Ручник, траверса, удобство в эксплуатации, компактность и ещё несколько важных параметров. Теперь всё это перенесём на чертёж:

Материал всех комплектующих – конструкционная сталь . Отдельно хочу остановиться на траверсе.

Во многих описаниях вы можете встретить, что в качестве неё предлагается использовать уголок. Я же категорически советую устанавливать швеллер, который выдержит в 6 раз больше рабочих циклов. Что же касается размеров, то для нашего случая оптимально будет 8-10 см.

Шаг №5: переходим к ознакомлению с деталировкой и изготовлению основных элементов

Много чертежей не бывает. Чем детальнее всё будет расписано на бумаге, тем меньше шансов допустить ошибку в процессе выполнения сборочных работ. Поэтому предлагаю вашему вниманию деталировку изготавливаемого оборудования:

Сборку прижимной балки выполняем в соответствии с приведённой схемой, после чего обязательно отдаём получившийся узел на фрезеровку. В качестве основы прижима берём стальную полосу размерами 1,6 на 8 см. Её переднюю кромку также фрезеруем под углом 45 градусов.

Чтобы предотвратить прогиб прижима, в верхней части подкрепляем его уголком шестидесяткой с помощью сварки.

Шаг №6: реализуем крепёжную систему

Можно фиксировать устройство струбцинами. Но тогда, если хотя бы одна из них сломается, то работа сразу же станет, так как станок начнёт гнуть не деталь, а приподнимать самого себя.

Поэтому предлагаю альтернативное и более практичное решение:

1. Удлиняем опорную балку за края стола;
2. Создаём на её краях U-образные проушины;
3. Прикручиваем её к столу болтами М10.

Шаг №7: собираем всё вместе

И вот представляю вашему вниманию чертёж уже окончательной сборки:

Заключение

Вы ознакомились с тем, как можно изготовить станок для гибки листового металла в домашних условиях, и зачем это вообще нужно. Видео в этой статье содержит дополнительные материалы, а в комментариях вы можете задать любые вопросы по теме.

Листогибочный станок - достаточно простой инструмент, позволяющий из листового металла изготавливать заготовки для строительных работ. На практике, такое оборудование чаще используют производители металлических изделий, а бытовые потребители, для решения хозяйственных задач, предпочитают покупать готовую продукцию.

Отчасти с этим можно согласиться, ведь новый станок - это дорогое и нецелесообразное приобретение. Однако, задействовав немного инженерного мышления, можно сделать простейший ручной листогиб самостоятельно.

Что собой представляет листогибочный станок

Изготовление качественных изделий из столь прочного материала, как металл - невозможно без применения специальных устройств. С целью облегчения ручного труда и повышения производительности создается новое оборудование. Одним из подобных открытие стал листогибочный станок.

Листогиб - металлопрокатный станок, который используется для сгибания алюминия, латуни, стали и других листов металла. Листогибочный станок изгибает листы под заданным углом, при этом плоскостность материала не нарушается.

Для организации небольшого производства или выполнения работ на приусадебном участке не обязательно приобретать дорогостоящее оборудование, можно изготовить ручной листогибочный станок своими руками.

Самодельный вариант способен обрабатывать листовой металл толщиною до 1,5-2 мм и длиною заготовки до 4 м, угол изгиба - 180°. Листогибочный станок ручного типа состоит из основания, обжимного пуансона с рычагом и прижима.

Фабричные листогибы часто оснащены дополнительными функциями. Одна из наиболее востребованных - это резка металла. Роликовый нож изготовляется из высоколегированного сплава стали, покрытого специальным лаком. Срок службы резца практически не ограничен, однако периодически нож надо будет затачивать (одного затачивания хватит для обработки 25 кг металла толщиною не более 0,8 мм).

Область применения листогибочного станка

Листогибочный станок имеет широкую область применения в следующих отраслях народного хозяйства:

Виды листогибочных станков

Главный критерий, по которому делятся все листогибочные станки - тип привода рабочего органа.

Листогиб с ручным приводом - изделие изгибается за счет физического воздействия на поворотную балку. Некоторые модели оснащены педалью. Станок предназначен для обработки металла небольшой толщины на небольшие углы.

Ручной листогиб часто встречается в сараях и гаражах бытовых пользователей, которые используют устройства для сгибания жестяных листов. Установив скобы или опорные балки на нужный радиус сгиба, можно в домашних условиях создавать сложные детали.

Самодельный ручной листогибочный станок: видео

В моделях ручного листогиба не предусмотрены узлы скольжения и трения - это делает оборудование менее прихотливым и более прочным.

Листогиб с механическим приводом - стационарная машина, работающая от энергии маховика. Принцип работы механического листогибочного станка следующий: гибка осуществляется при нажатии на рычаг. Изменение длины рычага (узел соединения толкателя и ручки перемещается) приводит к увеличению усилия, воздействующего на заготовку. Использование таких станков несколько ограничено, так как работа с ними требует применения физической силы.

Усовершенствованный вариант механического листогиба - электромеханический станок . Источником энергии в данном случае служит мощность электродвигателя. Электромеханические станки завоевали популярность среди пользователей, благодаря своей универсальности и удобству применения.

Заготовка укладывается на матрицу, оператор нажимает на пусковую кнопку, и двигатель приводит в движение редуктор, толкатель и пуансон - производится выгиб или прогиб листа в нужной плоскости и заданными параметрами.

Усилие на электромеханических станках может достигать нескольких сот килограмм, а при наличии мощного двигателя - и тонну

Современная индустрия машиностроения на 70% укомплектована листогибами с электромагнитным приводом . Данные установки имеют ряд преимуществ:

• малые габаритные размеры;
• бесшумность работы;
• высокая скорость изгибания.

Принцип работы электромагнитного листогиба базируется на создании магнитного поля между пуансоном и матрицей. Пуансон свободно закреплен на пружине, матрица устанавливается под ним, исходя из формы будущего изделия. В пуансоне, или под ним, находится катушка индуктивности, которая создает мощное магнитное поле во время подачи на ее обмотку напряжения. Магнитное поле притягивает пуансон и матрицу друг к другу - заготовка плотно зажимается между ними и принимает заданную геометрию.

Применение такого метода позволяет «штамповать» в минуту несколько сот деталей.

Конструкция ручного листогиба

Конструкция листогибочного ручного станка состоит из таких основных элементов:

• прижимная балка зажимает сгибаемую или отрезаемую жесть;
• гибочная балка загибает металлический лист; возможности сгибания в разных моделях отличаются - обычно угол сгибания составляет от 0° до 180°;
• дисковый нож, выполненный из высокопрочной стали и покрытый порошковой краской; в среднем, ресурс работы ножа - 2500 п.м. жести толщиною не более 0,5 мм;
• угломер - размерный диск, позволяющий быстро выполнить гиб жести под любым углом без установки ограничителя;
• задний стол (ограничитель подачи), на котором размещается и перемещается рабочий лист металла;
• рукоятка зажима позволяет привести в рабочее положение прижимную балку;
• натяжное устройство гибочной и основной балки - настройка формы балок для создания качественного гиба изделия.

Некоторые модели станков оснащены поворотными колесными блоками с тормозами - это позволяет свободно перемещать листогиб и фиксировать его в выбранном положении.

Изготовление листогибочного станка своими руками

Рассмотрим пример изготовления ручного листогиба, так как его конструкция наиболее проста, а производительности такого станка вполне хватит для обработки металла в бытовых целях.

Разработка ТУ и чертежа станка

Самодельный листогибочный станок надо сконструировать таким образом, чтоб при работе основная нагрузка приходилась на самые выносливые и сильные мышцы (бицепсы, широкие спины, икроножные и бедренные), а отдача станка (реакция) станка прижимала стопы к полу. При таком устройстве работа не будет изнурительной.

Схема самодельного листогиба будет зависеть от его назначения:

Первый вариант устройства - более приемлем для бытового потребителя. Для разработки чертежа станка необходимо определиться с техническими характеристиками, которые возлагаются на оборудование:

• максимальная толщина обрабатываемого металла: 0,6 мм - оцинковка, 1 мм - медь, 0,7 мм - алюминий;
• ширина металлического листа - не более 1 м;
• наклон сгибания - не менее 120°;
• количество бесперебойных рабочих циклов - около 1200;
• обработка нестандартных заготовок или спецсталей - не желательна.

Чертежи листогибочных станков можно подсмотреть в интернете. Довольно удачным для самостоятельного изготовления является конструкция, приведенная ниже.

Станок будет выдавать стабильный результат, а максимальный угол наклона равен 135°.

Подбор материалов

Для изготовления рабочих узлов станка можно задействовать следующие материалы:

• деревянный брус - для создания «подушки» (на чертеже - вкладыш из дерева);
• швеллер 100-120 мм - основание листогиба;
• металлический лист 6-8 мм - правая щечка;
• прижимную балку лучше сварить из уголков 60 и 80 мм;
• штырь диаметром 10 мм для изготовления оси пуансона;
• пунсон может быть выполнен в виде уголка 80-100 мм или швеллера того же типоразмера;
• рычаг пуансона выполняется из прутка диаметром 10 мм.

Совет. Пуансон лучше изготовить из швеллера, а не уголка. Отдача от сгибаемого металла на пуансон неравномерна по ширине: по центру - она максимальна, а на краях - минимальна. Это приводит к тому, что в середине уголок прогибается и сгиб получается вздутый. Дополнительная боковая сторона швеллера берет на себя растягивающее напряжение, преобразуя его в сжатие.

Кроме того, практика показывает, что пуансон из уголка выдерживает порядка 200 гибок, а швеллер такой же ширины - более 1200

Деталировка конструкции и сборка

Схема сборки ручного листогиба указана на рисунке, где:

1. струбница (винт М8-М10 с пяткой и воротком, уголок 40-60 мм);
2. щечка;
3. основание;
4. уголок 110 мм - кронштейн;
5. прижимная балка;
6. ось пуансона;
7. пуансон.

Нижнюю поверхность прижимной балки надо фрезеровать. Это необходимо делать после полной сварки всего узла. При чем, «выглаживание» прижима болгаркой или напильником - недопустимы.

Максимально допустимая неровность поверхности прижима - не более ½ толщины сгибаемого листа. В нашем случае минимальная толщина сгибаемого листа равна 0,2 мм

Весь процесс сборки станка можно разбить на следующие этапы:

Техника безопасности при работе с листогибочным станком

Листогибочный станок - травмоопасное устройство, и при работе с ним, соблюдение правил по технике безопасности должно быть на первом месте.

Перед началом работы на покупном станке, необходимо ознакомиться с инструкцией, определить на обработку какого материала рассчитано оборудование, и выполнить все предписанные меры по технике безопасности.

Перед запуском самодельного или покупного станка необходимо:

Потратив не слишком много времени и используя недорогой материал, можно собственноручно изготовить удобный и практичный ручной листогиб, который станет незаменимым помощником в приусадебном хозяйстве.
