Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т - элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная . Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

• Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
• Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

• Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

• Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
• Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
• Чтобы сформировать потолок необходимо установить доску ребром на балки.
• Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направления стропильных ножек «пристреливаются» две доски с зазором 2-3мм между ними. Точно самый сплошное сооружение устраивается в ендовах, если таковы есть, вокруг чердачных окон и дырок для дымохода. Если используются мягкий вариант кровельного покрытия каркас устанавливается сплошной по всей площадке уклона. В случае, если толщина утеплителя равняется или больше ширины стропил, впереди каркаса устанавливается контркаркас, встраиваемая путем монтажа удаленного бруса. Нужен он для образования зазора между гидроизоляцией и покрываемым материалом. В дистанционном бруске нет необходимости в том случае, если толщина теплоизоляционных плит даёт возможность оставить вентиляционный зазор без удалённых хитростей. Также нет необходимости в нем, если строить неутепленную крышу.

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши - нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» - неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения - винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме - подвал, чердак, кладовка - главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке - яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

1. Односкатные - самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската - стильная и простая конструкция

2. Двускатные - дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные - издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой - обладает несомненной привлекательностью

4. Четырёхскатные - сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей - если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши - 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом - верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

• замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
• суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши - форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

При составлении схемы дома необходимо соблюдать пропорции

Отправные данные: ширина стены, на которой сформирован торец крыши (В д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов - угол а 60° между перекрытием и скатом и угол б в месте излома скатов 30°, желаемая высота помещения (Н м) 2,5 м, выноса балок перекрытия за пределы стены (В в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Величина снеговых нагрузок определяется в зависимости от местности

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

По карте ветровых нагрузок определяется мощность ветра по всем регионам

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» - высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 - расчётная схема, нагрузки, РСУ

Проводим расчёты.

1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол а) по законам геометрии - В м = В д – {2 х (Н м: tq а)} = 6,4 - {2 х (2,5: tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод - чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
2. Рассчитываем общую высоту крыши: Н м + Н к (высота конькового треугольника), где Н к = 0,5 х В м х tq б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н м: sin угла а = 2,5: sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н к: sin угла б = 1,01: sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
4. Рассчитываем удлинение стропил - рабочую длину кобылки - на планируемую величину карнизного свеса по формуле - желаемая длина карнизного свеса (k): cos угла а = 0,5 м, к примеру: cos 60° = 1 м.
5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 - расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 - конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В зависимости от особенностей стропильной системы ломаные крыши имеют разный вид

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная - в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Конструкция с ломаной мансардной крышей вальмового типа позволяет максимально эффективно использовать внутреннее пространство мансарды

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

   Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

   Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом - висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

   Частота крепления стропил и обрешётки зависит от материалов кровли

4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

   Для повышения прочности в наслонных стропилах устанавливают подкосы

5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов - используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет - как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов - усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант - подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал - вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции - сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё - скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата - распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых - невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

Укрытие крыши - один из заключительных этапов кровельных работ, который проводится по следующей схеме:

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон - лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже - при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки - на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант - крепление сайдинга на обрешётку.

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Видео: как построить мансарду своими руками

Строительство ломаной мансардной крыши - лучший вариант для частного дома, так как позволяет получить дополнительную жилую площадь, которой иной раз не хватает. Изучив технологию монтажа и придерживаясь несложных правил по установке, обшивке и утеплению кровли, можно сделать ломаную крышу своими руками и с лёгкостью воплотить мечты в реальность. А также получить удовольствие от проделанной самостоятельно работы.

Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

Как выбрать угол наклона

При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

• вид кровельного покрытия;
• количество осадков и силу ветра;
• назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

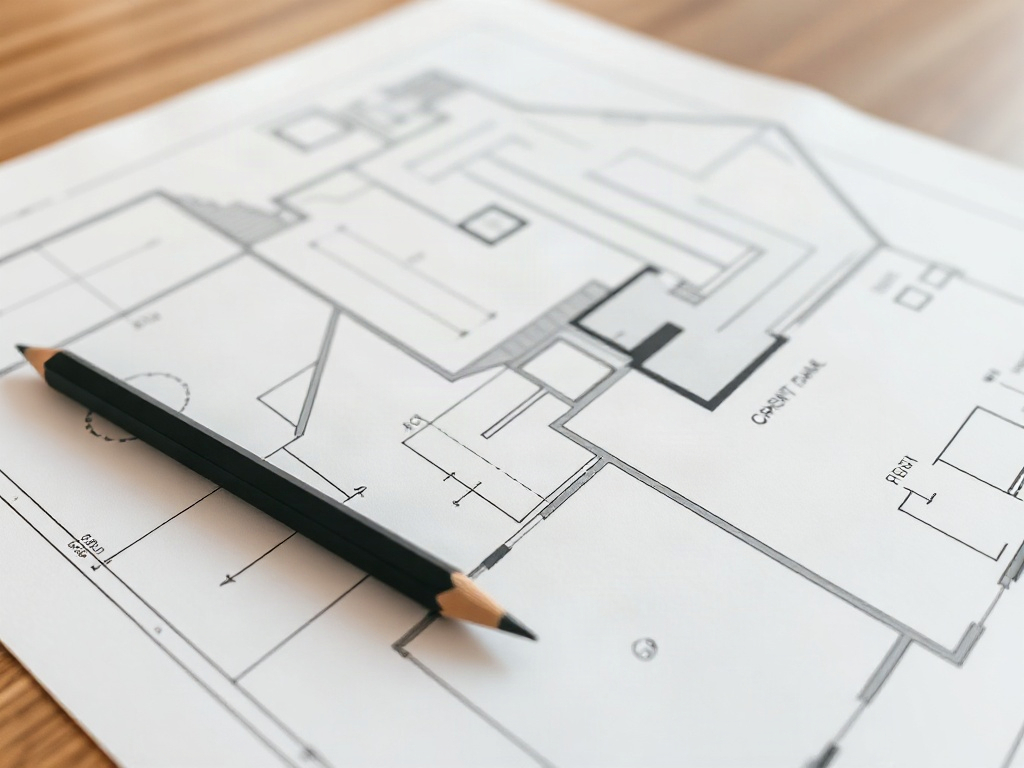

Составление проекта

Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

Материал

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

• брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
• доска 50×150 мм;
• необрезная доска;
• металлические скобы, уголки, болты, гвозди, саморезы;
• рейки для обрешетки 25×50 мм;
• пароизоляционная мембрана, утеплитель, гидроизоляция;
• кровельный материал.

Этапы строительства

Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.Дом с мансардой

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них - это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Пользователи часто ищут :

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши - это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша - это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки ;
• затяжки - горизонтальные балки;
• стропила - ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы - диагональные балки, поддерживающие стропила;
• мауэрлат - деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон - совокупность верхних элементов стропильной системы;
• бабки - крепления, обеспечивающие жесткость висячих стропил;
• схватки - горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка - каркас для крепления кровельного материала и изоляции;
• кровля - может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

• высота стен мансарды должна превышать 2,2 м;
• должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
• кровельный материал должен иметь небольшую массу;
• в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему - то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
• мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
• для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое - скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

• определение количества необходимого стройматериала;
• вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

1. массу кровли;
2. примерную массу снега;
3. массу обрешетки;
4. массу паро-, гидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки скатов;
7. шаг установки элементов стропильной системы и кровельной обрешетки;
8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована - на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

• лучше всего для строительства мансарды подходят хвойные породы дерева - сосна, ель - они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
• древесина должна быть хорошо просушена - влажность ее не должна превышать 20%;
• материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж - если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия - сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок - на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате - шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке - промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же - по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы - обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой - это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал - рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м 3 .

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля - особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи - установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками - только проектирование и расчет, вероятно, придется доверить профессионалам.

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Однако, традиционная в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней - более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными - стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

• Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
• Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние - висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
• Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
• Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
• Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
• Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон - часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые - на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши - своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

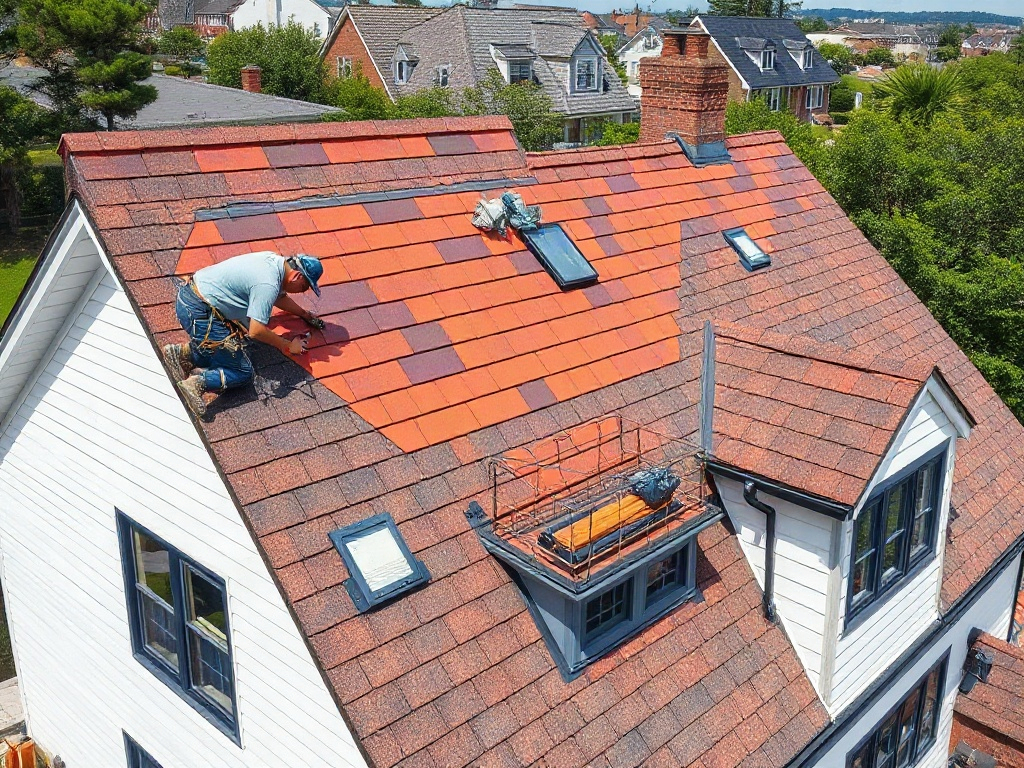

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

• Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
• Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция
