Можно ли сделать микронаушник своими руками? Самодельный микронаушник Как сделать магнитный микронаушник.

Такой микронаушник был изготовлен на днях к окончанию сессии. Экзаменов много, а учить и работать одновременно как-то не реально, поэтому поймите правильно - я не ленивый, просто не было времени на учебу. На выходных был изготовлен компактный микронаушник. Девайс очень компактный, поскольку использовались SMD компоненты, их пайка делалась обычным радиолюбительским паяльником на 30 ватт (под микроскопом). Схема микронаушника довольно простая, она из себя, представляет маломощный усилитель низкой частоты.

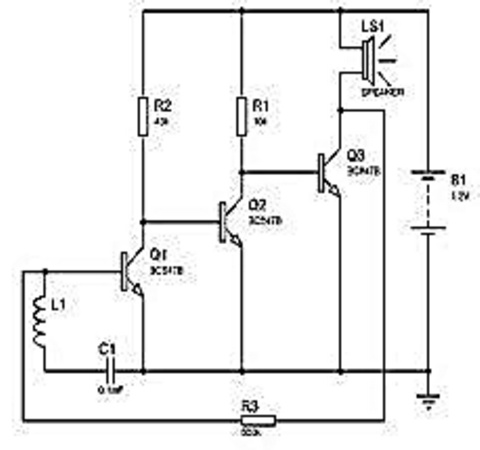

Усилитель собран всего на трех транзисторах и не содержит дефицитных компонентов. Можно также использовать микросхемы с низковольтным питанием (TDA7050), только напряжение питания нужно увеличить вдвое.

Питанием микронаушника служит всего одна батарейка с напряжением 1,2 вольт. Схема была собрана навесным монтажом, использование печатной платы увеличило бы размеры. Наушником может служить любая миниатюрная головка с сопротивлением от 32 до 120 Ом.

Контур приемника содержит 70-100 витков тонкого эмалированного провода (диаметр в районе 0,06-0,08 мм), мотается усилительную часть, усилитель предварительно изолируют.

Провод мотают навалом. Для надежности микронаушник можно поместить в термоусадочную трубу или покрыть силиконом. Такое решение дает устойчивость во время падений и т.п.

Передающая часть состоит из магнитной антенны. Это, по сути, контур, имеет диаметр 30 см, одевают на шею. Контур состоит из 50 витков провода 0,3-0,6мм. После намотки ее желательно изолировать для удобного и незаметного ношения. Со стороны такой контур должен выглядеть, как ожерелье иначе есть опасность быть замеченным, последствия сами прекрасно знаете...

Концы (выводы) передающей катушки можно напрямую подключить к гнезду наушников телефона. Во время разговора, звук будет передаваться методом индукции прямо в ухо, без каких-либо проводов!

Вступление
Сессия... Какое жуткое и страшное слово для студента, ведь именно во время сессии с лихвой возвращаются все грехи, долги, прогулы наши. Я это почувствовал впервые, когда пришёл сдавать историю. Учить приходилось много и, естественно, не хотелось проводить время, читая скучные труды великих историков, тем более мне - энергетику, это вряд ли пригодится в жизни. Тут-то и возникла идея создания микронаушника.

Говоря простыми словами, микронаушник – это система, которая посредством превращения звукового сигнала в магнитные волны и принятия их непосредственно в самом ухе помогает вам сдавать сессию без проблем.

Части конструкции можно увидеть на фото:

1. Телефон №1 - нужен вашему подельнику, который будет звонить с этого телефона на телефон №2 и диктовать вам ответы;
2. Телефон №2 - ваш телефон (в моём случае это Nokia 6120 classic), к которому подсоединено устройство с помощью стандартного разъёма наушников 2,5 мм;
3. Блок усилителя + батарея;
4. Стереогарнитура Nokia HS-47. Используется для ответа на вызов с помощью кнопки, а также микрофон для разговора;
5. Катушка - подключается к блоку усилителя (3) вместо динамика;
6. Микронаушник – устройство, которое принимает сигнал, преобразуя его в звуковой.

Принцип работы

Звук, а точнее голос вашего подельника выводится телефоном на стандартный разъём 2,5 мм. Далее сигнал идёт на усилитель (темная коробочка), который работает от стандартной батареей «Крона» напряжением 9V. Усиливаясь, сигнал проходит через кнопку и микрофон гарнитуры, а далее попадает на катушку. Так как сигнал электрический, то в катушке он переводится в магнитное поле, которое улавливается мощным микронаушником (далее МН). Сразу скажу, что сигнал идёт монофонический и усилитель тоже моно. Левый и правый каналы имеют один и тот же сигнал, поэтому их можно просто соединить. Катушка одевается на шею, как можно ближе к магнитам.

ВНИМАНИЕ!!! Все манипуляции со своими ушами вы делаете на свой страх и риск! Запрещается использовать данное устройство, если у вас имеются какие-либо проблемы со слухом.

Чистка уха
Перед «закидыванием» микронаушника в ухо их нужно хорошо прочистить от серы, грязи, иначе есть шанс того, что он застрянет у вас в ухе. Делается это обычными ватными палочками, и желательно, чтобы их вам почистил кто-либо другой, чтобы извлечь максимальное количество нежелательного мусора.

Думаю, понятен смысл работы устройства, перейдём непосредственно к изготовлению.

Изготовление устройства
Для изготовления наушника необходимо :

Инструменты :

По ходу сборки я расскажу много интересного. Теперь приступим.

Сборка
Сборка устройства начинается со сборки усилителя звука. Для начала необходимо сделать корпус: берём батарейку «Крона», которая уже села и нам её не жалко, маркером намечаем линию отреза, примерно 1,5–2 сантиметра от выводов батарейки, распиливаем ножовкой по металлу батарейку и ножиком вытаскиваем внутренности, оставляя только панель с клеммами. На фотографии уже распиленная и очищенная часть корпуса.

Собираем усилитель
В основу схемы усилителя легла стандартная схема из datasheet (паспорта на микросхему), и были убраны элементы обвязки для её упрощения. В итоге:

Большой прямоугольник на рисунке – это микросхема. Обратите внимание на то, что нумерация ножек идёт так: у одного из краёв микросхемы есть видимая «впадина» - это знак. Слева от этого знака первая ножка, счёт идёт вниз, т.е. следующая снизу – это вторая ножка, потом третья, четвёртая, а далее, внимание, счёт переходит на правую сторону, причём пятой будет нижняя ножка, а дальше наверх. На картинке это видно. Также расскажу про общий провод – это провод, куда в конечном итоге «стечёт всё электричество». По-другому, общий - это корпус, минус - общая точка. Соединить нужно таким образом: общий провод выхода телефона с ножками номер 4 и 2, одним концом катушки, минусом батареи. Плюс батареи приходится на шестую ножку.

Первым делом разогреваем паяльник, готовим припой и канифоль (можно использовать флюс). Берём микросхему и припаиваем к ней конденсатор на 470мкф по данной схеме. Соблюдайте полярность!!! У конденсатора сбоку нарисован значок « - », это указывает на ножку минуса.

Следующий этап: припаиваем электролитический конденсатор на 0.1мкф. Он не имеет полярности, поэтому нет разницы в том, какой стороной его припаивать. Также для улучшения качества конструкции приклеим микросхему и керамический конденсатор к большому конденсатору. Сделать это можно с помощью клея.

Далее заново берём распиленную батарейку, а точнее панель с контактами. Будем припаивать питание. Для этого нужно помнить, что полярность должна быть «обратной», потому что мы будем подключать плюс батареи туда, где выход минуса. Припаиваем с помощью флюса два провода, желательно разноцветных и небольших к нашей конструкции.

Теперь усилитель можно на время отложить в сторону. Займёмся проводами.

Берём стереогарнитуру. Мы её будем резать, поэтому сначала подумайте, прежде чем взять ножницы. Она не очень хорошо выполняет свои функции, поэтому не жалко было пустить её в дело. Примеряем длину и режем. Лезвием аккуратно очищаем от верхней изоляции и раздвигаем провода в разные стороны, чтобы не запутаться. Горящей спичкой аккуратно проводим по концам провода – так мы снимаем изоляцию. Зачищаем провода и облуживаем их с помощью паяльника. Далее тестером проверяем распиновку. У меня получилось так:

Спаиваем вместе «левый канал» и «правый канал» в один, а также соединяем два «общих провода».

То же самое делаем со второй частью гарнитуры и припаиваем оба конца к конструкции к усилителю.

Теперь аккуратно помещаем усилитель в корпус, чтобы ничего не замыкало. Корпус обрезаем по размеру, обматываем изолентой а по бокам изолируем картоном. Нужно плотно забить пространство ватой.

В конечном итоге заматываем всё это дело изолентой ради эстетики

Изготовление антенны
Немного теории. Антенна в нашем случае представляет собой катушку индуктивности со своим импедансом сопротивлений. Нам нужно, чтобы сопротивление было 16ом. Диаметр провода от 0,15-0,3мм, но не более, т.к. по закону, чем больше диаметр провода, тем меньше его сопротивление. Если брать толще 0,3мм, то длина проволоки получится слишком большой, а значит, антенна будет толстой. Диаметр антенны выбирайте сами, как можно меньше, но чтобы она свободно одевалась на шею. Рекомендуемый диаметр – 20см.

Как определить диаметр проволоки? Делается это очень просто – берётся спичка и на неё наматывается вплотную проволока.

Из рисунка видно, что примерно на 1мм приходится 5 витков, а значит, один виток примерно 0,2мм. Как раз то, что нужно. Наматывать мы будем следующим образом. Берём кусок картона (желательно, гофрированного), вымеряем нужный диаметр и отрезаем такого же периметра кусок картона. Обклеиваем место расположения катушки полоской изоленты.

Как только намотали, изолентой склеиваем по периметру, чтобы получить кольцо. Дальше обрезаем картон по направлению антенны (это нужно, чтобы извлечь намотанное кольцо).

Извлекаем, выпрямляем, изолируем, радуемся. Общее сопротивление у меня получилось 18,5 Ом.

Следующий этап – отрезаем провод от наушника. Он двухжильный, как раз такой, как нам нужен. Концы разделываем, зачищаем и припаиваем один из них к самой антенне, потом аккуратно всё изолируем.

Другой конец припаиваем к плате с кнопкой и микрофоном. Один из них – общий, другой – на звуковой сигнал.

В итоге у нас получилось вот такое красивое, а главное полезное устройство. Самое страшное позади.

Микронаушник
Микронаушник – это отдельная часть механизма. В её основе лежит телефон электромагнитный миниатюрный, в моём случае это ТЭМ-1958. Такие телефоны используются в слуховых аппаратах, поэтому вы можете их найти в специализированных магазинах. Я, например, свой вытащил из сломанного аппарата.

Наш телефон на левой фотографии ещё не распаян.

Также придётся собрать небольшую схему, включающую в себя 3 транзистора, 3 резистора и один конденсатор. Схема приведена ниже:

Следует использовать SMD-детали, т.к. это очень сильно уменьшит размер конструкции, а нам важен каждый миллиметр. Маркировка SMD-резисторов: 43кОм – 433, 10кОм – 103, 560кОм – 564, транзисторы в конструкции ВС847С (маркировка 1F) либо ВС847B (маркировка 1G). Российский аналог – КТ3130Б. Конденсатор не имеет никаких внешних маркировок, просто в магазине спрашиваете нужный номинал. Далее печатная плата , которая разработана в программе Sprint-Layout 5.0.

Плата делается с помощью технологии ЛУТ (лазерно-утюжной). Для начала распечатаем на фотобумаге печатную плату. Печатать нужно обязательно на ЛАЗЕРНОМ ПРИНТЕРЕ, потому что тонер, который будет на бумаге, мы «переплавим» на текстолит. Для печати используйте фотобумагу либо глянцевую из журналов. Главное, чтобы тонер не впитался в неё, а остался на поверхности. На всякий случай делаем 2 резервные копии помимо основной.

Далее режем небольшой кусок текстолита либо гетинакса и для уменьшения размеров устройства предварительно шлифуем его, уменьшая в толщине. Шлифуем ту сторону, на которую не нанесён металл (не «золотая» сторона). Также отрезаем нужный кусочек распечатанной платы.

Протираем золотую сторону текстолита спиртом и прикладываем бумагу с печатной платой тонером вниз. Достаём старый советский утюг (можно и новый, если не жалко) и разогреваем его до самой высокой температуры (если нет градуировки, то ставим на режим ЛЁН) и тщательно разглаживаем бумагу по плате. Тем самым мы нагреваем металлический слой текстолита, который плавит тонер на бумаге. Тонер приклеивается к плате, и мы получаем на текстолите зеркальное изображение необходимого рисунка. Даём остыть металлу до комнатной температуры, далее идём в ванную комнату и под струёй теплой воды размачиваем бумагу. Бумага слезает, а тонер остается на плате. В конечном итоге должно получиться так:

На фото видно, что тонер слева и посередине текстолита прилип правильно, а вот справа не полностью. Это не беда, ведь я распечатал на 3 устройства, а собирать мы будем только одно. После получения необходимого изображения на плате её нужно протравить в хлорном железе, которое легко приобрести в любом магазине радиотехники. Продаётся сие чудо в виде песочной субстанции, а при разбавлении водой получается жидкость чайного оттенка. Опускаем плату в раствор и ждём, пока весь металл, не покрытый тонером, растворится в хлорном железе.

После травления режем заготовку на две составные части. Стачиваем до нужного размера напильником. Помните, чем меньше, тем лучше, но не сточите дорожку.

Следующий этап – спайка элементов в одно цельное, рабочее устройство. Для пайки SMD-компонентов хороша паяльная станция, но ввиду того, что я студент (думаю, этим всё сказано), использовал простой паяльник мощностью 25 ватт, с заточенным жалом. Пайку следует производить с помощью флюса либо канифоли. Это самая тяжёлая часть работы, т.к. размер деталей очень маленький. Перед работой я соорудил такой вот держатель из ненужной лампы. На фото справа моя самопальная «паяльная станция» – регулятор напряжения и сам паяльник.

В первую очередь припаиваем резисторы:

После спайки промываем плату от флюса и канифоли, если они там остались. Это я делаю старой зубной щёткой, смоченной в бензине. Приклеиваем платы к телефону на супер-клей (советую клей «Контакт») и спаиваем две платы в одном месте.

Дальше пробуем подключить питание – маленькую батарейку на 1,5 вольт диаметром 8мм (в народе известна как «таблетка»). В среднем стоимость батарейки составляет 4–6 рублей. Если вы правильно собрали схему и подключили питание, то признак работы устройства – характерный шум в телефоне ТЭМ. Если его нет, то близко поднесите петлю к МП, и если слышен звук, то устройство работает. В этом случае отматываем 10 витков и подключаем заново. Если звук улучшается, то начинаем отматывать по 2-3 витка. Добейтесь оптимального звучания. Так же если не слышен шум, нужно дотронуться до одного из выводов базы транзистора, чтобы возбудить МН. Если помогло – пропаивайте места соеденения (особенно места спайки медной проволоки).

Когда всё готово, настает момент припаивания держателя батареи – фассунг. Изготавливается он из жести, которую можно снять с той самой ненужной пальчиковой батарейки. Вырезаем основную часть (которая является плюсом батареи), а из кусочка текстолита – минус фассунга.

Всё крепим на конструкцию с помощью пайки и клея.

Когда всё готово и МН работает, можно поместить его в термоусадку. Есть вариант как телесного, так и чёрного цвета. Я выбрал чёрный. Засовываем МН в трубу ВМЕСТЕ С БАТАРЕЙКОЙ, а также кусочек тонкой лески, для того чтобы МН можно было легко извлечь из ушного канала. Далее прогреваем и лезвием вырезаем отверстия для батарейки.

Несколько советов

Что я посоветую первым делом, так это купить аккумулятор типа «Крона» 9v, чтобы не покупать на каждый экзамен новую батарею. Теоретически, одной батарейки хватает на 5 часов работы устройства, но на практике оказалось, что ее хватило только на один экзамен, т.е. примерно на 1-2 часа.
При изготовлении желательно использовать белую изоленту, т.к. ее не будет видно под одеждой любого цвета (в отличие от черной), а цвет термоусадки близкий к цвету кожи. Также для удобства используйте клипсу, которая идёт в комплекте вместе с гарнитурой.

Заключение
Микронаушник - очень полезная вещь в обиходе студента. С помощью него удалось сдать уже 2 сессии (пользуюсь им, когда сдаю историю, химию и т.д., чисто профессиональные предметы, такие, как физика и математика, я сдаю сам). Устройство не сложно в исполнении и затраты уходят небольшие. Зато каков результат! В магазинах такое чудо стоит порядка 3000-5000 деревянных. А на самостоятельное изготовление ушло около 300 рублей, не считая гарнитуры. Вывод: практично, удобно, дёшево, гениально, а главное, полезно. Напоследок выложу пару фото готовой конструкции.

Эту штуку я советую собрать всем. Работа очень увлекательна, вам понравится. В сборке нет ничего сложного, с ней справится даже новичок. DanilKo Микронаушник, или экзамен на халяву!

Беспроводные наушники или микронаушники – это миниатюрное устройство, которое вставляется внутрь ушного канала и остается незамеченным для остальных. Так, с его помощью можно скрытно передать речь и звуковые сигналы. Эти наушники незаменимы при сдаче экзаменов, на собеседованиях и в других критических случаях.

Что входит в набор с микронаушниками?

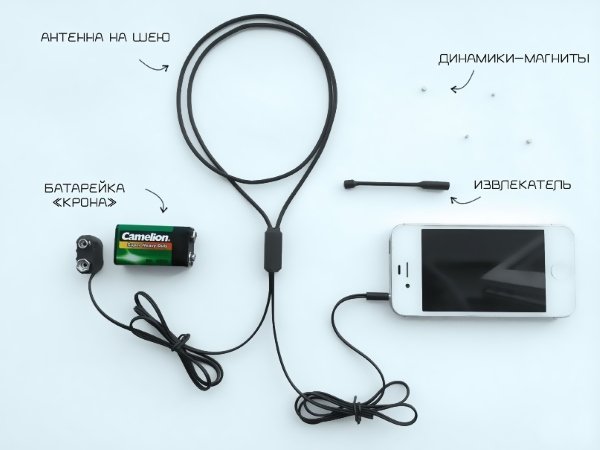

У микронаушников в наборе устройств есть большая антенна-петля для беспроводной передачи звуковых колебаний. Петля одевается на шею и подключается к источнику звуковых сигналов – мобильному телефону, MP3-плейеру и так далее.

Петлю можно спрятать под одеждой. Она не приносит никакого вреда здоровью, так как электромагнитное поле для передачи колебаний на наушники очень слабое.

Существует две разновидности микронаушников:

В виде миниатюрных магнитов . Представляют собой просто цельные цилиндрики из магнитного сплава с высоким содержанием элемента «неодим». Эти малюсенькие цилиндрики оказываются на вашей барабанной перепонке и, вибрируя в такт сигналам антенны-передатчика, передают звуковые колебания напрямую, фактически не издавая никакого звука.

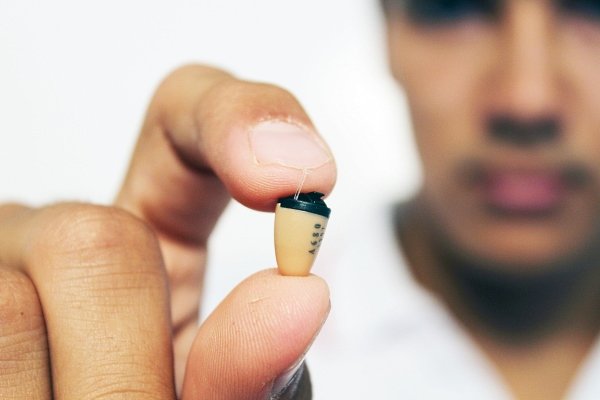

В виде сложных устройств-капсул (в том числе Bluetooth-устройства). Капсульные наушники, часто называемые «нанонаушники», устроены сложнее. В них есть:
мембрана (приемник электромагнитных волн);
усилитель звука;
микродинамик;
батарейка для усилителя;
сменный фильтр.

Капсульные наушники хрупкие и дорогие, но их можно использовать достаточно долго, к тому же они не вызывают неприятных ощущений. Извлекаются эти гаджеты из уха с помощью специальной лески телесного цвета, прикрепленной к корпусу. Ронять такие чувствительные девайсы не рекомендуется – очень часто после падения они перестают нормально работать.

Магнитные наушники несколько популярнее, нежели капсульные, поскольку цена на них более доступна, они не такие нежные, заменить потерявшийся наушник можно быстро и недорого, для них не нужны дополнительные маленькие батарейки.

Подключение антенны к мобильному телефону может быть проводным (через обычный 3.5 мм разъем) или через Bluetooth. В любом случае вам понадобится каким-то образом снабжать энергией антенну. В старых моделях наборов к микронаушникам для этого используются батарейки типа «Крона» или «Корунд» («PP3» или «Brick Battery 9 V»). В более новых моделях на антенне есть встроенный аккумулятор, который можно подзаряжать через разъем micro-USB.

Наглядно увидеть набор перечисленных устройств можно на следующей схеме:

Если две антенны для микронаушников оказываются рядом (например, на экзамене оказалось, что ваш одногруппник также пришел с таким гаджетом, да еще и сел рядом), то возможны проблемы, особенно если у вас простой магнитный микронаушник. Он будет одновременно реагировать на колебания и от вашей антенны, и от антенны соседа. Чтобы не допустить этого, постарайтесь оказаться подальше друг от друга.

Использование магнитных наушников запрещено для детей до 12 лет, они могут причинить ребенку боль, застрять в тонком детском ушном проходе или негативно повлиять на нормальное развитие слуха. Да и взрослым не рекомендуется носить в себе магнит боле 2 часов подряд.

Общая инструкция к использованию капсульных микронаушников

Для использования капсульного микронаушника нужно:

Вставить капсулу в ухо.
Подать питание на антенну-петлю.
Подключить антенну к мобильному телефону через разъем 3.5 мм.
Проверить качество связи, позвонив другу или включив музыку.
Отрегулировать громкость.

При плохой слышимости причины могут быть такими:

динамик частично или полностью покрыт ушной серой;
мобильный телефон настроен на низкий уровень звука;
элементы питания потеряли необходимый для нормальной работы уровень заряда;
если вы хорошо слышите музыку с вашего телефона, но плохо слышите вашего собеседника, возможно, у него проблемы с микрофоном.

Динамик в капсульном наушнике должен иметь размеры примерно 2х2 миллиметра или более. При таких габаритах звук будет достаточно чистым и громким.

Также обратите внимание на качество микрофона в вашей гарнитуре. На индукционной петле, которая является антенной для наушника, обычно закреплен и микрофон. Если в вашей модели не оказалось микрофона, то придется купить дополнительное устройство-гарнитуру с микрофоном, если необходимо, чтобы ваш собеседник слышал вас или вопросы экзаменатора. Микрофон должен быть расположен на высоте груди, чтобы ваш помощник на другом конце провода хорошо слышал и вас, и происходящее вокруг вас.

Сама петля должна находиться у вас на шее, поближе к принимающему устройству. Если она окажется у вас в кармане либо в скрученном состоянии, ее небольшой мощности может не хватить для нормальной работы набора.

Если необходимо, заранее настройте мобильный телефон на автоматический прием звонка без звука и отображения на экране. Такая функция может понадобиться, например, на экзамене.

Чтобы ваш девайс прослужил долго, старайтесь соблюдать такие правила:

Не допускайте падений микронаушника. После резких ударов качество звука станет намного хуже или он может вообще перестать работать.
Перед использованием наушника прочистите ушной проход от серы, иначе звук может оказаться слишком тихим из-за слоя серы, который покрыл динамик.
Не забывайте вынуть батарейки из наушника и из антенны, если вы уже не пользуетесь гаджетом. Стоит отметить, что для питания капсульных наушников используются так называемые «часовые» алкалиновые батарейки типа «Go» или «LR52». Их хватает на 7-8 часов непрерывной работы.

Не давайте капсулу детям – осмотр вполне может окончиться проглатыванием, травмой уха ребенка, падением устройства либо элементарно потеряться.

Как заменить батарейку в капсульном микронаушнике?

Обычно отсек для источника питания находится на более широкой части наушника, то есть на противоположной стороне от динамика. Для того чтобы батарейка случайно не выпала из девайса, она держится в зажимах достаточно плотно. Поэтому и вставлять, и вынимать батарейку придется с небольшим усилием. Зажимы часто делаются из нержавейки или даже серебра, чтобы избежать коррозии и обеспечить надежный контакт с батарейкой.

Инструкция по тому, как вставить батарейки в устройство, выглядит следующим образом:

Найдите подходящее место для манипуляций с батарейкой – широкую, плоскую и мягкую поверхность, на которой будет хорошо видно и сам наушник, и батарейку, и не будет опасности сильно ударить наушник. Некоторые люди делают эту операцию на кровати с белой простыней, другие – на гладильной доске, многие стелют на стол белое одеяло.
Если в наушнике есть старая батарейка, извлеките ее с помощью тонкого острого предмета. Хорошо для этого использовать разогнутую канцелярскую скрепку. Лучше не берите острые шила и тому подобные инструменты: есть опасность поранить себя, а также нечаянно повредить наушник.
Вставьте новую батарейку на место старой. Не перепутайте полярность!
Проверьте работоспособность устройства.

Лучше для каждого нового ответственного случая, когда вы пользуетесь микронаушником, брать новую батарейку, иначе внезапно может сложиться ситуация, когда связь с вашим помощником у вас пропала, а вам уже пора отвечать либо продолжать доклад.

Как вставить в ухо магнитный микронаушник?

С микронаушниками капсульного типа все просто и интуитивно понятно, они вставляются в ухо как обычно, а вот с магнитными несколько интереснее.

Для размещения микронаушника в ухе используется один инструмент – пластиковая трубочка. Микромагнит помещается в нее, а уже из трубочки выпадает в ваше ухо.

Подробная инструкция того, как вставить в ухо магнитный наушник, предлагается ниже:

Как можно более тщательно почистите уши до использования микронаушника. Если он окажется покрытым толстым слоем липкой ушной серы, магнитная палочка не сможет извлечь его из вашего уха. Придется обращаться к врачу-отоларингологу.
Да начала процедуры «закидывания» микронаушника можно включить любую музыку на мобильном телефоне. Так вы сразу поймете, что установили наушник правильно – если вы слышите музыку, значит, все в порядке.
Перед введением трубочки сядьте так, чтобы вам никто не мог помешать, и чтобы вы никому не мешали. Делать это стоя или лежа не стоит.
Вставляйте трубочку в ухо примерно на 2/3 ее общей длины. Слишком сильно и резко вставлять не надо, иначе можно нанести себе травму. Ощущения при попадании магнитика в ухо очень похожи на те, которые вы испытываете, когда при купании в ушной проход попадает вода.

Лучше всего вставлять себе трубочку самостоятельно, не поручая это кому-то другому, потому что только вы можете почувствовать, когда трубочка легко идет в ушной канал или когда вам становится больно.

После того как трубочка окажется у вас в ухе, сделайте легкое запрокидывающее движение головой. Запрокидывать голову набок надо достаточно резко, чтобы магнитик по инерции опустился на нужную глубину. Однако будьте внимательны – не ударьтесь о предметы мебели или людей рядом.

Магнитные наушники «забрасываются в ухо на барабанную перепонку. Кратковременное воздействие этот орган слуха переносит хорошо, а вот длительное – не очень. Во избежание проблем четко выдерживайте максимальное время пользования наушников – не более 2-х часов!

Видео ниже демонстрирует, как просто и практично использовать магнитный микронаушник:

Для извлечения микронаушника нужен уже другой инструмент – специальная палочка с магнитом на конце. Иногда обе эти функции выполняет одна совмещенная конструкция удлиненной формы.

Микронаушники Bluetooth и правила их использования

Микронаушники Bluetooth обладают такими преимуществами перед обычными капсульными:

не нужен провод от мобильного телефона к петле-антенне;
питание петли-антенны обеспечивается встроенным аккумулятором с зарядкой от USB, поэтому не нужно хранить и менять батареи «Крона»;
вы можете использовать несколько беспроводных наушников, быстро переключаясь между ними с одного мобильного телефона либо, наоборот, попеременно подключаться к наушнику с разных мобильных устройств;
на bluetooth-приемнике антенны присутствует индикатор связи с мобильным устройством, благодаря которому вы всегда знаете, что связь налажена.

Обычно, в bluetooth-наушниках используется батарейка «Chameleon LR521».

На рынке электроники можно приобрести продвинутое bluetooth-устройство, в котором в роли индукционной антенны выступает оправа очков. В их корпусе находится и аккумулятор, и приемник bluetooth, и передатчик звуковых колебаний.

В коротком видео наглядно показан процесс подключения и использования микронаушника bluetooth:

Не забывайте проверять уровень заряда в мобильном телефоне перед использованием микронаушников bluetooth. Если аккумулятор телефона окажется разряженным, передатчик тоже не сможет работать.

Разнообразные технологические прорывы происходят вокруг нас непрерывно. Микронаушники – это один из них. Это незаменимые устройства, которые могут помочь вам в самых сложных и ответственных ситуациях, главное – заранее подготовиться и освоить правила, как ними пользоваться.

Довольно часто бывают такие случаи, когда студентов вынуждают отдавать деньги за сессию, и даже после того, как они отвечают на все поставленные вопросы, преподаватели выражают свое недовольство и так далее. Поэтому, если вы хотите избежать таких трудностей, то можно перед экзаменационной сессией позаботиться о покупке микронаушника, который поможет быстро преодолеть этот период.

Что такое микронаушники?

Под микронаушниками принято понимать капсулы минимальных размеров, основное предназначение которых связано с обеспечением скрытых беспроводных связей.
В настоящее время в подобном комплекте можно встретить следующие элементы:

беспроводные маленькие наушники , размещаемые в ушных каналах;
скрытая микрогарнитура , оснащенная сверхчувствительным микрофоном;
специальные батарейки для таких наушников, хотя для разных видов устройств подобные элементы имеют отличающуюся маркировку.

Обычно гарнитура крепится внизу одежды, а затем происходит ее подключение к мобильному устройству посредством блютуза.

Применение микронаушников

Вообще, схема функционирования микронаушников не является сложной, так как для этого вам понадобится мобильный телефон с Bluetooth, к которому и будет в дальнейшем присоединяться гарнитура, а затем ее вставляют в ухо. Теперь можно совершенно спокойно идти в аудиторию.

Конечно, для студентов подобные суфлеры приносят немало пользы, даже при нахождении в другом городе. Когда вы выбиреле себе билет, необходимо очень тихо сообщить все представленные там вопросы через гарнитуру. Все остальное зависит только от помощника, ведь именно он и будет диктовать правильные ответы. Как правило, окружающие не могут заметить этого, потому что любые сигналы передаются по невидимому наушнику, расположенному в ушной раковине. Для экзаменуемого остается записывать все то, что он слышит в микронаушниках.

Таким образом, скрытые микронаушники можно называть наиболее отличным вариантом шпаргалок. Уже много раз было доказано то, что устройство обладает высокой эффективностью.
С помощью беспроводных технологий жизнь современных людей стала не только более яркой, но еще и комфортной. Благодаря одному такому изобретению студенческая жизнь упростилась.

Сейчас подобные приспособления продаются в огромном количестве, хотя стоимость некоторых из них довольно высока. Рассмотрим, как сделать магнитный микронаушник своими руками.

Как сделать микронаушники своими руками

Если вы хотите самостоятельно изготовить микронаушники , то для этого необходимо подготовить:

радио от китайского производителя;
мобильное устройство;
подходящая для телефона версия Hundsfree;
ТЭМ с маркировкой 1958;
конденсатор, обладающий особой мощностью;
резистор;
3 биполярных транзистора;
витковая катушка;
батарейка, с мощностью в 337 А;
термоусадочные трубки, имеющие телесный оттенок;
пластилин, предназначенный для этих целей;
герметичный материал;
автомобильные катушки от реле, а вместо них подойдут провода, диаметр которых не превышает 0,1 мм;
листы из гипса и особого волокнистого материала;
клей;
фен для выполнения любых строительных работ, зажигалки или свечи;
хирургические инструменты;
косметический пинцет;
немного наждачной бумаги или надфиля;
небольшое количество лески большой толщины;
устройство для спаивания отдельных элементов;
кусачки;
перчатки из любого материала.

Подробная инструкция

Данное устройство включает в себя сразу три основные части :

усилительная, то есть передатчик;
индуктивная петля или антенна внешних контуров;
микронаушники.

Начинать следует с создания передатчика , а для этого рекомендуется выполнить следующие действия:

Приобрести любое радио, не оснащенное динамиками, но дающее возможность искать каналы в автоматическом режиме. Стоит отметить, что схема в различных моделях практически не отличаются между собой, по этой причине радио подойдет абсолютно любое.
Разберите основной корпус.
Удалите все маленькие схемы, после чего нужно отыскать контакт, связанный со штекером наушника. Та дорожка, которая идет непосредственно к штекеру, осторожно обрезается, а на ее место устанавливается подготовленная антенна. К крайнему контакту, отвечающему за уровень громкости, стоит припаять один провод, заменяющий наушник.
В главном корпусе необходимо сделать отверстие, куда и будет проходить тот самый провод.
Начинайте собирать этот корпус в обратном порядке, после чего его придется хорошо закрутить.
Усилитель готов к дальнейшему использованию.

Теперь пришло время рассмотреть провод Hundsfree , который предназначен для соединения телефона и радио, но никаких дополнительных доработок он не требует.

Отрежьте наушники.
На его место устанавливается усилитель, а делается это с помощью паяльника.

Довольно часто бывает крайней необходим микрофон, поэтому рекомендуется:

Аккуратно разобрать кнопочку Hundsfree и извлечь все ее содержимое.
Затем микрофон выводится с применением отдельного провода.

Для создания индуктивной петли или внешнего контура, нужно:

Сделать с помощью гипсоволокнистого листа оправу, но главное, это учитывать диаметр.
Достаньте катушку с проводом, расположенную в реле.
Намотайте, при этом следите за тем, чтобы провода укладывались в правильном порядке.
Сделайте строго необходимое число виточков.
В нескольких местах закрепите все с помощью клея.
Разберите всю оправку.
Снимите полученную петлю и намотайте проволоку по направлению спирали.
Повод закрепите паяльником.
Для того, чтоб армировать место соединения, необходимо намотать толстым слоем эти провода.
Создайте форму подходящего диаметра, а в качестве материала подойдет простой пластилин.

Схема для сборки микронаушника своими руками

При помощи специальной компьютерной программы, сделайте схему с изображением процесса монтажа.
Создайте основную плату.
Обычно в составе печатного монтажа отмечается две части, это транзистор и резистор, а также резистор и конденсатор.

Поэтапно процесс сборки микронаушников своими руками показан на видео:

Современные специалисты дают ряд ценных советов :

Специальный провод подбирается строго под используемое мобильное устройство, так как это позволит не столкнуться с проблемой звучания.
Наушники выбирайте минимального размера, а при изготовлении платы необходимо не только проявлять осторожность, но и выполнять все действия еще более тщательно.
Процесс по спаиванию рекомендуется осуществлять только на поверхности из любого металла. Причем будет намного лучше, если он сможет поглощать лишнее тепло, ведь это приводит к поломке на плате.
При работе с автопластилином всегда применяйте перчатки, так как он довольно грязный и крайне тяжело отмывается.

Если же вы используете наушник и слышите в нем небольшое шипение, то пугаться этого не стоит, потому что такой эффект является показателем исправной работы .

Обратите внимание на этот комплект:

К тому же, когда применяется проводник для того, чтобы обмотать ТЭМ в большом диаметре, то, зачастую, начинается процесс по самовозбуждению наушников, поэтому и проявляется писк высокой частоты.

Микронаушник - изобретение умелых рук и мозгов, который призван помогать ленивым, но умным студентам. Только умный может реализовать такую схему и только ленивый будет им пользоваться. Но мы с вами радиолюбители, поэтому давайте рассмотрим конструкцию такого устройства. - устройство для передачи звукового сигнала индукционным методом. Простой микронаушник состоит из двух контуров - передатчика и приемника. Приемная часть должна находится в ухе, притом она такая компактная, что ее почти не видно. Передатчик одевается на шею в виде ожерелья. Сигнал на передающий контур можно подавать от мобильного телефона или диктофона. В некоторых случаях передатчик подключается к радиоприемнику. Радиоприемник настроен на определенный диапазон (часто за пределами ФМ диапазона). Один студент с микронаушником сидит на экзамене, второй диктует ответ, который транслируется при помощи радиопередатчика (радиожучок). Таким образом, приемник, который подключен к контуру микронаушника, ловит сигнал радиожучка и передает на катушку. Катушка в свою очередь передает сигнал (но это уже индукционная передача) приемнику, который расположен в ухе студента.

Схема приёмника и передатчика микронаушника

Приемник состоит от компактного усилителя мощности (часто на маломощных транзисторах) с автономным питанием. В качестве источника питания можно использовать 1-2 компактных батареек от наручных часов. Такие батарейки не занимают много места и обеспечивают долговременную работу устройства. Динамик - можно взять любой малогабаритный, который без труда поместится в ухе. Можно использовать компактные динамики из старых телефонов или е сделать динамик своими руками.

Усилитель предназначен для предварительного усиления сигнала от катушки. Можно использовать буквально любую схему маломощного УНЧ с питанием от 1,5-3 Вольт. Возможно также применение маломощных микросхем УНЧ. Для этих целей можно взять микросхему TDA 7050, которая обычно используется в качестве усилителя для наушников. Микросхема предназначена для работы с высокоомными головками, поэтому сопротивление динамика нужно подобрать выше 32 Ом. Контур приемника содержит порядка 50-80 витков тонкого медного провода с диаметром 0,2 мм. Мотается на каркас микронаушника навалом. Передающий контур состоит из 50 витков провода 0,3-0,4 мм, мотается на оправе с диаметром 30 см. Кстати, в продаже появились
