Опасность, которую таит в себе поражение электрическим током, известна каждому. Сюда же можно добавить нагрев проводника, возникающий при неплотном контакте или коротком замыкании. Но без электроэнергии человек уже давно не представляет своей жизни, а значит, нужны способы укрощения этой силы. С этой целью и были созданы различные устройства защиты, в том числе и автоматы, виды которых мы сегодня рассмотрим.

Общие характеристики автоматических выключателей

Автоматами называют устройства, способные в кратчайший промежуток времени разомкнуть цепь в случае возникновения нагрева, короткого замыкания или иных внештатных ситуаций. При правильно подобранных параметрах устройства можно не сомневаться, что оно среагирует на малейшие превышения норм и снимет напряжение с линии, защитив тем самым не только самого человека, но и его имущество.

Автоматические выключатели могут различаться по максимальным токовым нагрузкам, количеству полюсов или принципу срабатывания. Каждый, кто сталкивался с подобным оборудованием, знает, что на его корпусе обязательно проставлена маркировка - В, С либо D. Первый тип можно отнести к маломощным устройствам, в то время как последний применяется чаще на производствах, где токовые нагрузки значительны. Для бытового использования выбирают тип с маркировкой С. Цифра, стоящая после литеры, является показателем максимальной токовой нагрузки, по превышении которой устройство сработает на отключение. К примеру, ВА с маркировкой С16 без проблем выдержит 16 А, однако если показатель будет превышен, разомкнет цепь и снимет напряжение.

Говоря о видах автоматов защиты электросети, можно отметить три основных:

1. Дифавтомат.

Попробуем разобрать их более подробно, чтобы понять предназначение защитных устройств.

Выключатель автоматический: особенности, назначение

Устройство, способное разомкнуть цепь при коротком замыкании или перегрузке сети (переизбыток подключенного оборудования). Это основной вид автоматов, который имеет 2 контакта (вход/выход фазы) и работает по принципу электромагнита, состоящего из соленоида и штока, а также пластины из биметалла. Получается, что при нормальной токовой нагрузке расцепитель работает в штатном режиме, однако при ее превышении на соленоиде выталкивается шток. Он, в свою очередь, упирается в биметаллическую пластину, которая и размыкает контакт.

Эти расцепители реагируют не только на токовые перегрузки, но и на повышение внешней температуры, поэтому плохо протянутые контакты могут стать причиной периодических срабатываний. Также хорошо они справляются с аварийным отключением в случае пожара. Но более интересным видом электрических автоматов защиты можно назвать УЗО.

Устройства защитного отключения: отличия от ВА

Принцип работы УЗО имеет совершенно другие функции. На корпусе есть 4 контакта, 2 из которых предназначены для входа/выхода фазного провода, а 2 - для нулевого. Такие устройства работают по принципу разности потенциалов. При нормальной работе цепи фаза с нулем уравновешены и УЗО функционирует в штатном режиме. Однако малейшая утечка тока создает дисбаланс, и устройство автоматически отключается. Для защиты человека такой вид автоматов лучше, чем ВА.

Возьмем для примера пробой фазного провода на корпус любого бытового прибора. Практически каждый знает, насколько неприятные ощущения возникают при прикосновении к металлу в подобном случае. В этой ситуации стоит человеку дотронуться до прибора, как УЗО отключит питание, причем реакция устройства намного быстрее, чем у ВА. Однако такой вид автоматов не спасает от короткого замыкания - он просто не реагирует на КЗ, продолжая работать.

Для тех, кто хочет разобраться в работе УЗО подробнее, ниже представлен короткий видеоролик.

Видео по теме «Устройство защитного отключения»

Следует отметить, что оба вида автоматов защиты, описанные выше и выполняющие совершенно различные функции, оптимально устанавливать в паре. А возможно ли обойтись одним устройством? Да запросто.

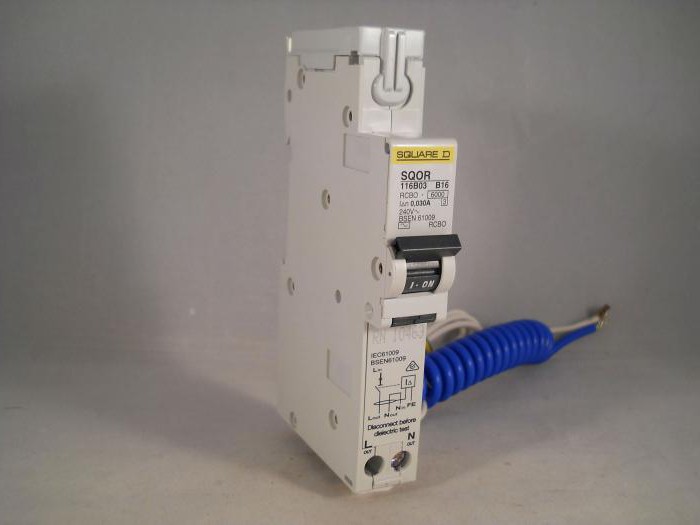

Дифавтомат: что он собой представляет, как работает?

Довольно часто люди не хотят связываться с лишней коммутацией в распределительном шкафу, а иногда просто не хватает места для установки всех систем защиты, которые планировались. Ведь, если разобраться, на ДИН-рейке УЗО занимает 2 модульных места плюс автоматический выключатель - итого 3. А если групп энергообеспечения несколько, к тому же необходимо смонтировать вводной расцепитель, установить прибор учета электроэнергии? Получается, что придется отказываться от каких-либо устройств защиты? Совершенно необязательно. Вместо УЗО и ВА устанавливается дифавтомат, который совмещает в себе функции обоих приборов.

Такое устройство способно сработать на превышение токовой нагрузки, короткое замыкание или утечку в цепи. По размеру оно схоже с УЗО (на 2 места), а иногда и с ВА, которое занимает один модуль. Часто именно этот фактор становится решающим при выборе оборудования, однако у дифференциального автомата тоже есть свои минусы. Стоимость его выше, чем у ВА или устройства защитного отключения, а при отказе одной из частей покупать его придется целиком, в то время как расцепитель можно поменять отдельно.

Среди специалистов ходит множество споров, что лучше - отдельная защита или совмещенная? Судя по статистике, сторонников дифавтоматов и их противников примерно одинаковое количество. При решении этого вопроса стоит исходить из возможности установки. И если выбран дифференциальный автомат, не следует экономить на приобретении. Лучше купить качественное брендовое устройство, чем периодически менять дешевые.

В заключение

Защита электросети необходима, с этим согласится любой, кто сталкивался с подобным вопросом. Но мало просто приобрести первое попавшееся устройство и подключить его. Нужно тщательно просчитать все необходимые параметры, взвесить все за и против в отношении того или иного вида автоматов и только после этого делать выбор. Ассортимент защитного оборудования домашней электрической сети довольно широк, а значит, и решение будет непростым. Однако только осознанный, продуманный и правильно сделанный выбор поможет защитить жизнь и здоровье близких, а также сохранность имущества.

Основные виды автоматов. Виды электрических автоматов защиты — современные технологии — советы на все случаи жизни на сайт

Автоматизация производства - это процесс в развитии машинного производства, при котором функции управления и контроля, ранее выполнявшиеся человеком, передаются приборам и автоматическим устройствам . Введение автоматизации на производстве позволяет значительно повысить производительность труда и качество выпускаемой продукции, сократить долю рабочих, занятых в различных сферах производства.

До внедрения средств автоматизации замещение физического труда происходило посредством механизации основных и вспомогательных операций производственного процесса. Интеллектуальный труд долгое время оставался не механизированным (ручным). В настоящее время операции физического и интеллектуального труда, поддающиеся формализации, становятся объектом механизации и автоматизации.

Современные производственные системы, обеспечивающие гибкость при автоматизированном производстве, включают :

· Станки с ЧПУ, впервые появившиеся на рынке ещё в 1955 году. Массовое распространение началось лишь с применением микропроцессоров.

· Промышленные роботы, впервые появившиеся в 1962 году. Массовое распространение связано с развитием микроэлектроники.

· Роботизированный технологический комплекс (РТК), впервые появившиеся на рынке ещё в 1970-80 годы. Массовое распространение началось с применением программируемых систем управления.

· Гибкие производственные системы, характеризуемые сочетанием технологических единиц и роботов, управляемые ЭВМ, имеющие оборудование для перемещения обрабатываемых деталей и смены инструмента.

· Автоматизированные складские системы (англ. Automated Storage and Retrieval Systems, AS/RS ). Предусматривают использование управляемых компьютером подъемно-транспортных устройств, которые закладывают изделия на склад и извлекают их оттуда по команде.

· Системы контроля качества на базе ЭВМ (англ. Computer-aided Quality Control, CAQ ) - техническое приложение компьютеров и управляемых компьютерами машин для проверки качества продуктов.

· Система автоматизированного проектирования (англ. Computer-aided Design, CAD ) используется проектировщиками при разработке новых изделий и технико-экономической документации.

· Планирование и увязка отдельных элементов плана с использованием ЭВМ (англ. Computer-aided Planning, CAP ). САР - разделяется по различным характеристикам и назначениям, по состоянию примерно одинаковых элементов.

ЭВМ (электронно-вычислительная машина)

Изложите основные положения технологии уборочно-моечных работ. Сравните уборочно-моечное оборудование и обоснуйте его выбор. Оцените возможности проектирования поста уборочно-моечных работ.

Моечные работы выполняют часто вручную с применением шланга с пистолетом и насоса низкого (0,3-0,4 МПа) или высокого (1,5-2,0 МПа) давления или механизированным способом с использованием моечных установок. Прогрессивным способом является механизированная и автоматическая мойка автомобилей, автомобильных агрегатов и деталей, которая позволяет максимально заменить ручной труд и увеличить производительность труда при качественной мойке.

Итак, рассмотрим основные существующие виды автомоек:

Ручная мойка – это традиционная мойка автомобиля, которую выполняют люди. Машина моется водой и автошампунем с применением губок, щеток, тряпок и т.п., то есть контактная мойка.

Плюсом ручной мойки авто является то, что человек в процессе работы видит, какие участки загрязнены больше и нуждаются в более тщательной очистке.

Минусы: при такой мойке есть большой риск повредить лакокрасочное покрытие на кузове автомобиля; и ручная мойка автомобиля займёт наибольшее количество времени.

Щёточная автомойка – это контактная мойка, в которой не участвуют люди, она осуществляется с помощью специальных автоматических установок. Процесс состоит из нескольких этапов: сначала машина обдаётся водой под давлением, затем горячей пеной, затем для очистки машины от грязи за дело берутся быстро вращающиеся щётки. Последний этап – нанесение защитного воска и сушка автомобиля.

Щёточная мойка подойдет для сильных загрязнений, с которыми бесконтактная мойка может не справиться. Щетки изготавливаются из синтетических нитей, закругленных на концах. Качественные щётки не должны царапать лакокрасочное покрытие.

Бесконтактная автомойка – это мойка активными пенами. Эта технология применяется на обычных бесконтактных мойках, где мойку выполняют люди с применением специальных приборов, а также в конвейерных и портальных автомойках. В процессе такой мойки основной слой грязи смывается струей воды под высоким давлением, затем специальным оборудованием наносится активная пена, под действием которой оставшаяся грязь отстает от кузова, и через некоторое время пена смывается также потоком воды под напором. Как правило, такая мойка заканчивается нанесением защитной полироли, которая придаст привлекательный блеск и защитит от быстрого загрязнения и губительного воздействия окружающей среды.

Бесконтактная автомойка или мойка высокого давления наносит наименьший вред лакокрасочному покрытию кузова.

Сухая мойка – это мойка с помощью специального шампуня-полироли. Такую мойку автолюбители осуществляют своими руками. Для такой мойки не требуется воды. Производители шампуней для сухой мойки утверждают, что входящие в состав шампуня силиконовое масло и поверхностно-активные вещества (ПАВ) размягчают, пропитывают и обволакивают частицы грязи, обеспечивая целостность лакокрасочного покрытия при таком виде мойки. Сухая мойка на некоторое время обеспечит блеск и защиту кузова от действия негативных факторов окружающей среды.

Минус такой мойки – это невозможность или неудобство обработки труднодоступных мест автомобиля. Поэтому такой вид мойки рекомендуется применять в промежутках между водными мойками для поддержания чистоты и опрятности автомобиля.

Автоматические автомойки бывают двух видов:

Конвейерного типа (или туннельная). Это когда автомобиль, медленно провозится конвейером через несколько арок с различными функциями очистки и ополаскивания (например: предварительная мойка, мойка колес, мойка днища, мойка под высоким давлением, сушка).

Самый большой плюс таких автомоек – это скорость работы и большая производительность. Все арки работают одновременно, поэтому водителю не приходится ждать, пока предыдущая машина пройдёт все процедуры.

Портального типа. При такой мойке автомобиль стоит неподвижно, а портал (моечная арка) движется относительно него.

Недостаток по сравнению с конвейерной автомойкой в том, что портальная мойка не способна быстро принимать такое количество машин.

Изложите основные положения технологии диагностических работ. Сравните диагностическое оборудование и обоснуйте его выбор. Оцените возможности проектирования поста диагностических работ

1.1. В Руководстве излагаются основные положения по организации диагностики технического состояния подвижного состава автомобильного транспорта в легковых, грузовых, автобусных и смешанных автотранспортных предприятиях (АТП) различной мощности.

1.2. Техническая диагностика является частью технологического процесса технического обслуживания (ТО) и ремонта (Р) автомобилей, основным методом проведения контрольных и контрольно-регулировочных работ. В системе управления технической службой АТП диагностика является подсистемой информации.

1.3. В основу организации диагностики автомобилей положена действующая в СССР планово-предупредительная система технического обслуживания и ремонта, изложенная в "Положении о техническом обслуживании и ремонте подвижного состава автомобильного транспорта".

1.4. В условиях АТП техническая диагностика должна решать следующие задачи:

Уточнение выявленных в процессе эксплуатации отказов и неисправностей;

Выявление автомобилей, техническое состояние которых не соответствует требованиям безопасности движения и охраны окружающей среды;

Выявление перед ТО неисправностей, для устранения которых необходимы трудоемкие ремонтные или регулировочные работы в зоне текущего ремонта (ТР);

Уточнение выявленных в процессе проведения ТО и ТР характера и причин отказов или неисправностей;

Прогнозирование безотказной работы агрегатов, систем и автомобиля в целом в пределах межосмотрового пробега;

Выдача информации о техническом состоянии подвижного состава для планирования, подготовки и управления производством ТО и ТР;

Контроль качества выполненных работ ТО и ТР.

Технология диагностирования автомобилей содержит : перечень и последовательность выполнения операций, коэффициенты повторяемости, трудоемкость, разряд работы, используемые инструмент и оборудование, технические условия на выполнение работ.

3.2. В зависимости от сменной программы и типа подвижного состава диагностические работы выполняются на отдельных постах (тупиковых или проездных) или постах, расположенных в линию.

3.3. Технология составляется раздельно по видам диагностики Д-1, Д-2 и Др.

3.4. Для специализированных ремонтно-регулировочных и диагностических постов Др технология составляется по отдельным диагностируемым агрегатам, системам и видам работ (тормозная система, рулевое управление, углы установки колес, балансировка колес, установка фар и т.д.).

3.5. При разработке технологии диагностирования следует руководствоваться установленными перечнями диагностических операций по видам диагностики (Приложения 1, 2), которые являются частью контрольных работ, приведенных в действующем Положении о техническом обслуживании и ремонте подвижного состава автомобильного транспорта, а также перечнем диагностических признаков (параметров) и их предельными значениями (Приложение 5).

3.6. Типовая технология диагностирования должна содержать подготовительные работы, выполняемые перед диагностированием, собственно диагностирование, регулировку и заключительные работы, выполняемые по результатам диагностирования.

3.7. Технология диагностирования Д-1 и Д-2 составляется с учетом конкретных условий АТП.

3.8. Диагностику на постах (линиях) в объеме Д-1 и Д-2 выполняют операторы-диагносты или механики-диагносты. В помощь к ним прикрепляются водители-перегонщики, которые, помимо управления автомобилями в процессе диагностирования, занимаются постановкой автомобилей на посты диагностики, снятием с них, перегонкой в соответствующую зону (хранения, ожидания, ТО и ТР), а также подготовительными и некоторыми регулировочными работами. В АТП, где нет штатных водителей-перегонщиков, эта работа возлагается на водителей диагностируемых автомобилей или механиков колонн, имеющих право на управление.

Контрольно-диагностические (Др) и регулировочные операции на постах ТО и ТР выполняются ремонтными рабочими.

3.9. На постах (линиях) Д-1 и Д-2 ремонтные работы, связанные с устранением выявленных неисправностей, как правило, не производятся. Исключением являются регулировочные работы, выполнение которых в процессе диагностирования предусмотрено технологическим процессом.

3.10. Выполнение операций диагностирования перед техническим обслуживанием и текущим ремонтом обязательно, независимо от наличия средств диагностирования. При отсутствии последних в АТП предусмотренные настоящим "Руководством..." контрольно-диагностические операции выполняются механиком-диагностом субъективно с целью выявления необходимых объемов текущих ремонтов, выполняемых перед техническим обслуживанием.

Наверняка многие из нас задумывались, почему автоматические выключатели так оперативно вытеснили из электросхем устаревшие плавкие предохранители? Активность их внедрения обоснована рядом весьма убедительных аргументов, среди которых возможность купить этот вид защиты, идеально соответствующий время-токовым данным конкретных видов электрооборудования.

Сомневаетесь, какой именно автомат вам нужен и не знаете, как правильно его выбрать? Мы поможем найти верное решение – в статье рассмотрена классификация этих устройств. А также важные характеристики, на которые следует обратить пристальное внимание при выборе автоматического выключателя.

Чтобы вам было проще разобраться с автоматами, материал статьи дополнен наглядными фото и полезными видеорекомендациями от специалистов.

Автомат практически моментально отключает вверенную ему линию, что исключает повреждение проводки и питающейся от сети техники. После выполненного отключения ветку можно сразу же вновь запустить, не производя замену предохранительного прибора.

Если вы обладаете знаниями или опытом выполнения электромонтажных работ, пожалуйста, поделитесь им с нашими читателями. Оставляйте ваши комментарии о выборе автоматического выключателя и нюансах его установки в комментариях ниже.

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Что такое

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

• короткое замыкание;
• превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал может перегреть проводку и, как следствие, стать причиной пожара.

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

• Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
• Механизм включения.
• Контакты. Обеспечивают соединение и разрыв цепи.
• Клеммы. Подключаются к защищаемой сети.
• Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
• Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
• Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

• Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
• Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
• Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10...30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

• Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
• Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
• Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
• Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
• Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
• Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
• Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
• Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой выбрать?

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

• Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
• Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
• Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

• При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
• Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
• Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
• Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

Перегрузки в электроцепях – обычное дело. Чтобы предохранить приборы, работающие от электричества, от таких перепадов напряжения, были придуманы автоматические выключатели. Их задача проста – разорвать электроцепь, если напряжение превысит границы номинального.

Первыми подобными приборами были знакомые всем пробки, которые и сейчас стоят в некоторых квартирах. Как только напряжение подскакивает выше 220 В, их выбивает. Современные типы автоматических выключателей – это не только пробки, но и множество других разновидностей. Их замечательной особенностью является возможность многократного использования.

Классификация

Современный ГОСТ 9098-78 выделяет 12 классов автоматических выключателей:

Такая классификация автоматических выключателей очень удобна. При желании можно разобраться, какое из устройств установить в квартиру, а какое на производство.

Типы (виды)

Гост Р 50345-2010 делит автоматические выключатели на следующие типы (деление происходит по чувствительности к перегрузкам), маркируемые буквами латинского алфавита:

Это основные автоматические выключатели, используемые в жилых домах и квартирах. В Европе маркировка начинается с буквы A – самые чувствительные к перегрузкам выключатели. Они не используются для бытовых нужд, зато находят активное применение для защиты цепей питания точных приборов.

Также существуют еще три маркировки – L, Z, K.

Отличительные конструктивные особенности

Автоматические аппараты состоят из следующих узлов:

• основной системы контактов;
• дугогасительной камеры;
• основного привода расцепляющего устройства;
• различного вида расцепителя;
• других вспомогательных контактов.

Контактная система может быть разноступенчатой (одно-, двух- и трехступенчатой). Она состоит из дугогасительных, главных и промежуточных контактов. Одноступенчатые контактные системы в основном производятся из металлокерамики.

Чтобы как-то защитить детали и контакты от разрушительной силы электрической дуги, достигающей 3 000° С, предусмотрена дугогасительная камера. Она состоит из нескольких дугогасительных решеток. Встречаются также комбинированные устройства, способные погасить электрическую дугу большого тока. В них находятся щелевые камеры вместе с решеткой.

Для любого автоматического выключателя находится предельный ток. Благодаря защите автомата, он не может привести к поломке. При огромных перегрузках такого тока контакты могут либо подгореть, либо вообще привариться друг к другу. К примеру, для самых распространенных бытовых аппаратов при токе сработки от 6 А до 50 А предельный ток может составлять от 1000 А до 10 000 А.

Модульные конструкции

Рассчитаны на небольшие токи. Модульные автоматические выключатели состоят из отдельных секций (модулей). Вся конструкция крепится на DIN-рейку. Рассмотрим более подробно устройство модульного выключателя:

1. Вкл/выкл производится рычажком.
2. Клеммы, к которым присоединяются провода, винтовые.
3. Устройство фиксируется к DIN-рейке специальной защелкой. Это очень удобно, потому что такой выключатель в любой момент можно легко демонтировать.
4. Соединение всей электроцепи производится за счет подвижного и фиксированного контактов.
5. Расцепление происходит с помощью какого-нибудь расцепителя (теплового или электромагнитного).
6. Контакты специально размещены рядом с дугогасительной камерой. Это связано с возникновением мощной электрической дуги во время расцепления соединения.

Серия ВА – промышленные выключатели

Представители этих автоматов, прежде всего, предназначены для использования в электроцепях переменного тока в 50-60 Гц, с рабочим напряжением до 690 В. Также используются при постоянном токе 450 В и силе тока до 630 А. Такие выключатели рассчитаны на очень редкое оперативное использование (не более 3 раз в час) и защиты линий от КЗ и электроперегрузок.

Среди важных характеристик этой серии выделяется:

• высокая отключающая способность;
• широкий диапазон электромагнитных расцепителей;
• кнопка тестирования аппарата при свободном расцеплении;
• выключатели нагрузки со специальной защитой;
• дистанционный пульт управления через закрытую дверь.

Серия АП

Автоматический выключатель ап способен защитить электроустановки, двигатели от резких скачков напряжения и коротких замыканий внутри сети. Запуски таких механизмов не предусмотрены быть очень частыми (5-6 раз за час). Автоматический выключатель ап может быть двухполюсным и трехполюсным.

Все конструктивные элементы располагаются на пластмассовой основе, которая сверху закрывается крышкой. При больших перегрузках срабатывает механизм свободного расцепления, при этом автоматически происходит размыкание контактов. При этом тепловой расцепитель выдерживает время срабатывания, а электромагнитный обеспечивает мгновенное разъединение при коротком замыкании.

При работе автомата желательно придерживаться следующих условий:

1. При влажности воздуха в 90% температуре не должна превышать 20 градусов.
2. Рабочая температура колеблется в диапазоне от -40 до +40 градусов.
3. Вибрация в месте крепления не должна превышать 25 Гц.

Строго запрещены работы во взрывоопасной среде, в которой содержатся разрушающие металл и обмотку газы, вблизи чистой энергии отопительных приборов, водяных потоков и брызг, в местах с токопроводящей пылью.

Многообразие автоматических выключателей позволяет без проблем подобрать устройство для квартиры или дома. Для его установки лучше всего пригласить специалиста.
