Трудно представить загородный коттедж без цивильного туалета и уютной ванной комнаты. Но не каждый поселок оборудуется системой сбора отходов. Поэтому, канализация в частном доме выполняется обособленно. Не знаете, какую выбрать систему? Эта статья расскажет обо всех особенностях канализации в частном доме.

Мы описали возможные способы организации сбора отходов, обозначили их особенности обустройства и применения. А также привели пошаговый инструктаж по составлению проекта, монтажу канализационного трубопровода, установки септика и дренажного колодца.

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная . Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип . Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Обустройство вентиляции трубы

Вытяжная система канализации предназначена для уравновешивания отрицательного давления внутри трубопровода. За счет связи канализационных труб с атмосферой происходит выравнивание системы.

В качестве вентиляционной системы используется:

• воздушный клапан.

Фановая вытяжка является продолжением центрального стояка. Ее выводят над коньком крыши на расстоянии 30-50 см. Для защиты от осадков, на вывод крепится дефлектор, который дополнительно усиливает тягу.

Установка фановой вытяжки для частного коттеджа крайне нецелесообразна. Такая система потребует утепления трубопровода, а также выделения отдельного вентиляционного короба в перегородках.

Воздушный клапан – идеальный вариант. Его легко монтировать в трубопровод. Устройство устанавливается прямо в помещении. Клапан оснащен мягкой резиновой мембраной, которая пропускает воздух только внутрь.

Для двухэтажного дома достаточно одного устройства. Клапан монтируется на втором этаже.

Схема подключения точек сброса отработанной воды к центральной трубе. Разность высоты подключения оттока посудомойки и унитаза определяет общий угол наклона трубопровода

Этап №3 – установка септика

Если принято решение делать систему канализации в частном доме своими руками, то лучше установить септик из бетонных колец или готовый пластиковый резервуар.

Объем емкости для сбора и отстоя органических отходов определяется расчетным путем. Обязательно прибавьте дополнительный куб. Точка врезки трубы располагается на расстоянии 2/3 от верхнего края септика, поэтому доверху он не заполняется.

Устройство ямы-септика

Первым делом надо выкопать три ямы для установки емкостей. Для экономии времени и финансовых затрат, два резервуара-отстойника целесообразно объединить в один.

Дно выкопанной ямы стоит укрепить бетонным основанием. На землю бетон класть нельзя, поэтому насыпьте слой щебня, толщиной 20 см.

Для устройства основания выставляется опалубка из строительной доски. Закреплять её надо арматурой по внешнему и внутреннему периметру.

Состав смеси используйте такой же, как для заливки фундамента. При этом обязательно уложите вязаную сетку в качестве армирующего элемента. Цемент лучше брать марки М500, так как вес заполненной емкости будет велик.

После того как основание затвердеет, а это произойдет не раньше, чем через 3 недели, переходите к установке накопителей.

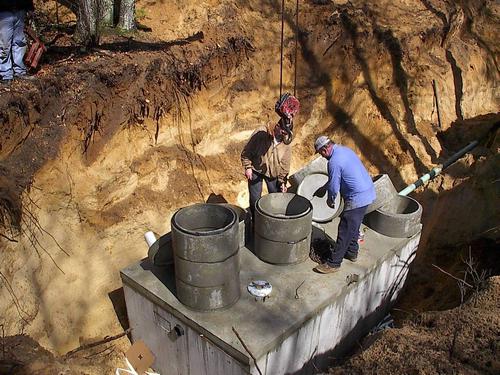

С помощью крана в выкопанную яму устанавливают . Когда уложено первое звено, стык с основанием надо промазать цементным раствором или плиточным клеем. Так вы добьетесь герметичности.

То же самое проделайте с последующими кольцами. Перед установкой второго и третьего, на стыки предварительно нанесите слой раствора. После монтажа всех звеньев еще раз обработайте стыки внутри емкости. Когда резервуар установлен, внутри делается перегородка из кирпича.

Для очистки монтируются . Горизонтальную перегородку выполняют бетонной плитой с отверстиями под пластиковые крышки.

Последним шагом является всех внутренних поверхностей двух емкостей.

Стоит иметь ввиду, что выходное отверстие из первой емкости должно быть на 10 см ниже, чем первое – входное из дома.

Угол наклона определяется по тем же параметрам, что и для домашней разводки: при диаметре трубы 110 мм, разница высот на 1 м составляет 20 мм.

Схема установки дренирующего септика с двумя герметичными резервуарами. Наличие второй емкости позволяет отфильтровать воду от ила и прочих загрязнений

Чтобы наклон трубы соответствовал нормам, входное отверстие второго отстойника опускается на 10 см относительно первого.

На верхнюю часть резервуаров, а также на внутреннюю часть очистных люков крепится утеплитель. Очистные или смотровые люки устанавливаются прямо над перепускными трубами, чтобы можно было их чистить.

Для устройство бетонного основания не требуется. Здесь грунт под кольцами должен пропускать воду и задерживать нечистоты.

Поэтому на дно ямы насыпается песчано-щебеночная подушка. Чем толще слой щебня, тем дольше колодец будет выполнять свои функции. Через 5 лет придется заменить верхний слой щебня на новый, потому что старый заилится.

Следите за уровнем. При установке первого кольца на щебень, один край может перекосить. Если такое случилось, просто приподнимите краном звено и выровняйте щебнем уровень.

Стыки колец надо обработать раствором, чтобы добиться герметичности. Устройство гидроизоляции и смотрового люка происходит по аналогии с отстойником.

Организация вентиляции септика

Установка вентиляционных труб для септиков оправдана только в случае использования аэробных бактерий. Они усиленно поглощают воздух, который подается через вытяжку.

Еще одной разновидностью биологических бактерий являются анаэробы. Процесс их жизнедеятельности протекает без кислорода.

Важно не путать эти два понятия, так как некоторые анаэробы погибают, если в среде есть воздух.

В отстойники добавляются . Бактерии полностью перерабатывают органику в воду. На практике добиться такого эффекта можно только при установке комплексных фильтрационных систем, но все-таки их надо использовать. Поэтому трубу для вентиляции установите в оба отстойника.

Канализационная труба из ПВХ для наружного применения выводится из каждой емкости через крышку. На конце устанавливается дефлектор.

Этап №4 – прокладка центральной трубы

Канализационная труба, которая выводит нечистоты из дома, отводится от цоколя на расстояние 5 м. Трубопровод для наружного применения окрашен оранжевым цветом. Такое изделие отличается от «домашних» труб более толстыми стенками. Допустимая глубина укладки – 3 м.

На дно выкопанной ямы, а также сверху уложенной трубы, насыпается слой песка 8-10 см. Чтобы обеспечить наилучший отвод органических нечистот из дома в резервуары септика, труба должна идти по одной линии. Повороты центрального стока категорически нельзя допускать.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

• биологическая очистка бактериями;
• механическая фильтрация сетками;
• окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Выводы и полезное видео по теме

Тонкости обустройства канализации изложены автором видео, который занят прокладкой канализационных труб:

Об устройстве септика из бетонных колец пойдет речь в следующем видео:

Устройство канализации в частном доме – важный этап строительства. Еще на стадии проектирования хозяин должен задуматься над будущей конструкцией септиков, их расположением, а также о системе фильтрации.

От правильного обустройства канализационной системы будет зависеть комфорт всех проживающих в доме, поэтому, при наличии сомнений в своих силах, ее обустройство лучше доверить специалистам.

В независимости от того, подключается частный дом к центральной или автономной канализации, систему удаления сточных вод на улице необходимо обустроить самостоятельно. Прежде, чем начать выполнение этой работы, нужно разработать схему монтажа, позволяющую обойтись минимальным размером трубопровода и разводок канализационной сети.

Это позволит уменьшить расходы на закупку материала и повысит эффективность функционирования системы удаления сточных вод. Особое внимание нужно уделить глубине прокладки труб, углу их наклона и надежности фланцевых соединений, так как от этих параметров зависит работоспособность канализации.

Подключение частного дома к канализации

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье . Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье . Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Схема обустройства автономной наружной канализации

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Правила размещения септика на участке

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую.Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

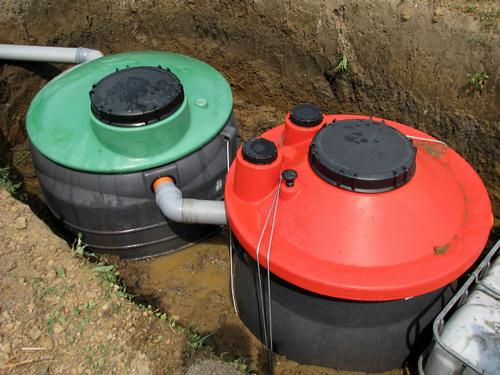

Вместо выгребной ямы можно оборудовать герметичную емкость для накопления стоков. В этом случае выполняется тщательная гидроизоляция дна и стенок шахты. Таким образом, предотвращается возможность загрязнения почвы и питьевых источников. Недостатком этой системы является необходимость ее частой очистки, так как герметичная емкость заполняется довольно быстро.

Определяемся с типом очистного сооружения

Очистные сооружения для частного дома обустраивают в виде простейшей выгребной ямы без дна или герметичной емкости для сточных вод. Улучшить фильтрацию сточных вод позволяет однокамерный септик с почвенной очисткой или двухкамерный септик с фильтрующим колодцем. Возможен вариант сооружения из трех камер с полем фильтрации, а также - с применением биофильтра и системой подачи воздуха.

Септик с фильтрацией из автошин

Однокамерный септик, в сущности, представляет собой выгребную яму с дренажным слоем. На дно колодца насыпается щебень или гравий, смешанные с песком. Проходя через фильтрующий слой, жидкие фракции отходов перед попаданием в почву очищаются. Через некоторое время дренажный слой нужно заменять, так как на нем отсаживаются илистые отложения. Однокамерный септик подходит для частного дома с небольшим объемом сточных вод.

Двухкамерный септик состоит из накопительной емкости и фильтрующего колодца, которые соединяются переливной трубой. В отстойнике фекалии частично осветляются, затем попадают в шахту с дренажным слоем на дне. В почву они просачиваются уже достаточно очищенными.

Двухкамерный септик является популярным вариантом канализации для частного дома, так как не требует больших финансовых затрат для его оборудования и работает эффективно.

Установка септика из двух и более камер, а также поля фильтрации практически исключает возможность загрязнения окружающей среды. Отстаиваясь в первой емкости, частично осветленные стоки по переливной трубе попадают в следующую камеру с анаэробными бактериями, разлагающими органические остатки. Читайте о том, как сделать септик своими руками из подручных материалов в статье

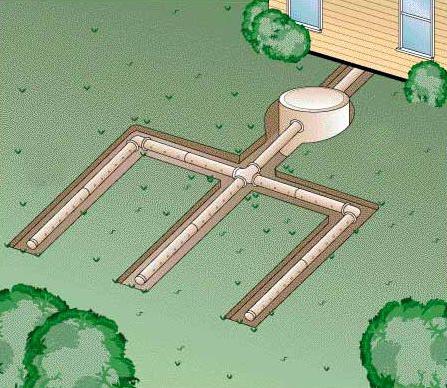

Последовательно пройдя все секции, стоки попадают на поле фильтрации, представляющее собой площадь под землей около тридцати квадратных метров, где происходит окончательная почвенная очистка. При наличии на участке свободного места такой способ обустройства канализации является оптимальным.

Схема устройства септика с биофильтром

Септик с биофильтром является станцией глубокой очистки канализациии. По принципу действия он схож с очистной системой с полем фильтрации, только в этом случае его заменяет сепаратор воды и подселенные на выходе переливной трубы в четвертую секцию анаэробные бактерии, очищающие стоки приблизительно на девяносто пять процентов. Такую воду можно использовать для технических нужд.

Станции глубокой очистки нерационально устанавливать в частных домах с периодическим проживанием, так как, если канализацией подобной конструкции не пользоваться постоянно, происходит гибель бактерий, разлагающих органические остатки. К тому же стоят они довольно дорого.

Глубина укладки канализационных труб

Глубина промерзания грунта является основополагающим фактором при заглублении в землю канализационных труб. Их нужно укладывать ниже точки промерзания, иначе зимой они промерзнут, и пользоваться канализацией будет невозможно до весенней оттепели. Появление даже небольших наростов льда на внутренних поверхностях трубопроводов приводит к уменьшению их проходимости и образованию засоров.

Карта нормативных глубин промерзания

В южных регионах глубина укладки канализационных труб составляет пятьдесят и более сантиметров, в центральных районах - семьдесят и более сантиметров. Нужно точно знать глубину промерзания грунта именно в вашем регионе, чтобы не заглубляться в землю более, чем это необходимо, так как в таком случае возрастут расходы на выполнение работы.

Организация вывода канализационной трубы из дома

Организация вывода канализационной трубы из дома зависит от того, на какой стадии готовности к эксплуатации находится здание. Если дом построен только что, возможна усадка фундамента, поэтому сверлить в нем отверстие для вывода канализационной трубы надо заметно большего диаметра, чем сечение самой трубы.

Варианты схем вывода канализации из дома

В случае, если дом только строится, выводную трубу можно замуровать в процессе закладки фундамента. Фундамент дома, построенного несколько лет назад, уже не осядет, поэтому диаметр отверстия, просверливаемого для выводной трубы, можно не увеличивать. Сантехнические приборы нужно располагать на небольшом расстоянии от общего слива, так как в этом случае проще производить их подключение к общему выводу. Если в доме имеется два или более этажа, санузлы следует размещать друг над другом, и в этом случае можно обойтись одним стояком.

Монтаж наружной канализации своими руками в частном доме

Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.

Практические варианты вывода канализации из дома

Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.

Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме - это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.

Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.

Соединять накопительную емкость с выходным отверстием внутреннего канализационного стока лучше всего по прямой линии, загибы и повороты трубопроводной системы увеличивают вероятность ее засорения. Для удобства прочистки длинную линию в местах изменения направления нужно оборудовать смотровыми люками.
Так выглядит правильно обустроенная наружная канализация

Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.

Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.

Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.

Как правильно обустроить теплоизоляцию трубы

Для предотвращения возникновения аварийных ситуаций в холодное время года лучше выполнить теплоизоляцию канализации. Хорошими теплоизолирующими качествами обладают многие современные материалы, например, пенополиуретан, стекловолокно или минеральная вата. Правильно обустроить теплоизоляцию трубы можно, просто обмотав ее утеплителем и поместив в оболочку из смеси асбеста и цемента.

Варианты утепления наружной канализации

Можно также поверх теплоизоляции закрепить полиэтиленовую пленку. В холодных северных регионах для защиты канализационных труб от промерзания утеплительный слой дополнительно оборудуется электрической подогревательной системой. В любом случае трубопроводную сеть необходимо прокладывать ниже уровня глубины промерзания грунта, в особенности, если на поверхности образуются тающие по весне сугробы снега. Интересный опыт по укладке труб наружной канализации можно почерпнуть из нижеследующего видеоролика.

Жить в своём частном доме без канализации будет как минимум не комфортно.

Как правило, её монтаж проходит на строительных стадиях. Хотя встречаются и исключения.

И канализация для частного дома, как правильно замечают мастера, устраивается чаще уже после постройки здания.

Схемы и виды

В больших домах, где много помещений (ванные, санузлы, кухня и т. д.) обычно применяется схема минимум с двумя септиками.

Если есть возможность примкнуть к центральной канализационной системе, то это нужно сделать, несмотря на последующие внушительные платы.

Если нет, придётся сооружать автономную канализацию.

Внутренняя канализация: схема и специфики

Создавая проект, нужно учитывать помещения, которые нуждаются в канализацию. Они размещаются в одной локации на каждом этаже. При такой планировке легче прокладывать трубы. Хотя для каждого дома создаётся персональный проект.

Схему здесь можно сформировать самостоятельно. Разумеется, это не будет профессиональная и детальная разработка, как у специалистов. Но действуя грамотно, вы с её помощью проложите трубопровод и определитесь с нужным количеством оборудования и материалов.

Здесь обязательно нужен план дома. Выявите позиции для трубопровода канализации (ТК), стояка (стояков) и всех сантехнических устройств. На схеме обозначьте фасонные элементы для трубопровода и дистанции от этих элементов до стояка и сантехнических устройств. Определитесь с нужным количеством соединительных составляющих. Такая работа осуществляется на каждом этаже.

Совет: обязательно вычисляйте, сколько нужно труб различного диаметра и соединительных составляющих.

Требуемые диаметры:

1. Для стояка или ТК, а также выпускного блока отвода стоков, идущих из санузла – 10–11 см.
2. Для стоков из кухонного и ванного помещения применяется труба – 5 см.
3. Повороты в канализации следует сделать двумя коленами. Угол их позиции — 45°. Это поможет не допустить засоров.

Материал

Обычно это трубы из чугуна, полипропилена или ПВХ. Первые считаются стандартными. Они справляются с внушительными нагрузками. Их долговечность и надёжность восхищает.

Но сегодня всё большую славу получаются изделия из двух других указанных материалов. Их стоимость более привлекательна, а монтаж проходит гораздо легче.

Полипропиленовые изделия приобретаются очень часто. Покупателям нравятся их гибкость и скромная масса, и стойкость к высоким температурам сточных вод.

Важно знать: стоит отметить, что изделия из ПВХ и полипропилена укладываются только внутри дома. Чугунные аналоги можно укладывать снаружи.

Трубы из всех этих материалов при верной эксплуатации прослужат очень долго.

Виды

Обычно канализация по методу эксплуатации делится на смешанную и раздельную. Чаще всего в частных домах работает первый вид.

Виды канализации по методу устранения сточных вод: самотечная и напорная. Вторая требует колоссальных расходов и усилий. Поэтому популярность первой намного выше.

Таким образом, в частных обычно домах устраивается смешанная самотечная канализация.

Монтаж

Для работы обязательно нужен ассистент. Работа проходит с полипропиленовыми трубами. Их диаметры 5 и 10 см. Другие необходимые вещи: ревизии, тройники и колена, а также гильзы, хомуты для крепежа данных труб, резиновые манжеты, клей.

Гильзы ставятся на те участки, где система пересекает стены либо перекрытие. На участки соединения накладываются резиновые манжеты. И там делается мощная изоляция с помощью сантехнического герметика.

Укладка труб идёт с некоторым уклоном. Это требования СНиП. Для данного случая уклон – 2–3%. Его во многом определяет диаметр трубы. Процент здесь – это наклон в расчёте см/ 1 погон. метр. Для труб с более скромным диаметром уклон – 3%. Только соблюдая это правило, можно качественно смонтировать работающую внутреннюю канализацию.

И также недопустим уклон меньше 2% и больше 3%. При первом раскладе твердые элементы останутся на стенках труб, образуется засор. При втором – потоки стока в этих трубах наберут слишком большую скорость, и сточные воды поделятся на фракции, а твердые элементы осядут.

Для соединения таких труб применяется клей или резиновые уплотнители.

К сведению: для работы понадобятся также паяльник и перфоратор.

Работа стартует с выпуска – участка, где сходятся внутренняя и внешняя канализации. При таком начале вы не допустите несоответствия этих систем. Монтаж выпуска идёт через фундамент. Если он проводится на глубине, уступающей глубине промерзания грунта в вашей местности, то труба обязательно теплоизолируется. Иначе выпуска закоченеет, и канализация сможет работать только в тёплое время.

Если в фундаменте нет отверстия для выпуска, надо его устроить.

Требующийся диаметр гильзы – 13 см. Гильза выходит с каждой стороны основания хотя бы на 15 см. Отверстие и монтаж гильзы идёт с уклоном 2% для внешней канализации, следующей к септику. Диаметр выпуска обязательно совпадает с диаметром стояка.

Лучшая позиция для стояка – санузел. Так выпускной отдел для устранения стоков из унитаза устроится короткий. Здесь действует следующая тенденция: чем значительнее диаметр выпускного отдела и сантех. устройства, тем ближе его позиция к стояку.

Метод прокладки – дело личное. Можете сделать прокладку в коробах, в стенах, можете работать по открытому способу. Для монтажа труб со стояком используются косые тройники. Если в вашей схеме присутствует точка, где сходятся выпуски от душевой, ванной и раковины, то там нужен монтаж коллекторной трубы. Её диаметр – 10 см.

Чтобы защитить дом от противных запахов, установите гидрозатворы. Ревизию необходимо монтировать на каждый стояк. Каждый поворот канализации должен заканчиваться прочисткой. Так, при засорах канализации, её будет легче прочищать.

Стояк продолжается наверх уже в виде фановой трубы. Сначала в точке её монтажа ставится ревизия. После чего эта труба выводится на крышу. Не допускается её совмещение с домашней вентиляцией.

Выход обязательно превосходит конёк крыши, минимум на 70 см от кровли и на дистанции 4 м от окон. Вентиляция, дымоход и сама фановая труба должны отличаться по высоте расположения.

Смонтировав внутреннюю канализацию, её нужно основательно пролить чистой водой. Так тестируется герметичность всех соединений.

Внешняя канализация

Таковая канализация представляет собой сеть трубы от выпускного блока до септика или очистительной станции. Прокладка труб здесь осуществляется в земле.

Трубы должны обладать внушительной жёсткостью и выдерживать воздействие грунта. И также лучше прокладывать трубы яркого цвета, чтобы их легче замечать в глубине. Диаметр таких труб – 11 см.

Есть разные виды внешней вентиляции. Самые примитивные – это выгребные ямы и накопительные системы, где собираются сточные воды. Сегодня всё чаще отдаётся предпочтения различным септикам и станциям тотальной очистки.

Двухкамерный септик

Виды септиков:

1. Двухкамерные.
2. Трёхкамерные.
3. С биофильтром.
4. С одной камерой и почвенным очищением.

Септик выбирается на основе:

1. Потребностей всех жильцов дома.
2. Количества этих жильцов.
3. Вида проживания: постоянного или временного.
4. Ориентировочного расхода воды. Подразумевается, сколько каждый жилец тратит воды ежедневно. Здесь имеет значение и число сантехнических устройств в доме, и есть ли там бытовая техника.
5. Уровня грунтовых вод на вашей территории.
6. Параметров самой территории. Здесь вычисляются площади для очистного оборудования.
7. Типа почвы.
8. Климата в вашей местности.

Пример системы:

Какой септик или очистительную станцию вам приобретать – это также вопрос вашего бюджета. А также здесь не помешает проконсультироваться со специалистами.

Также здесь важно учитывать некоторые критерии, касающиеся нахождения такого оборудования:

1. Огород и септик должны разделять минимум 8 м.
2. Любой источник воды и септик отделяет минимум 20 м.
3. Жилой дом и септик разделяет минимум 5 м.

Основная дилемма в организации внешней канализации – грамотный выбор очистной технологии. Земляные работы и прокладка не вызывают особых сложностей.

Что касается общей схемы внешней канализации, то в неё обязательно входят:

• система лотков, куда сосредотачиваются отходы;
• каналы отхождения отходов до точки утилизации;
• отстойник (выгребная яма).

Алгоритм монтажа внешней канализации:

1. Создание траншеи. Она соединяет домовые стоки с отстойником. Уклон траншеи: 2 см/1 м трубы в направлении выгребной ямы.
2. Днище траншеи застилается песчаной подушкой. Слой -10–15 см.
3. По этой подушке вплотную до накопительного резервуара прокладывается трубопровод.
4. Стыковочная точка трубы с септиком уплотняется: труба прокладывается по овалу шнуров. Шнур обработан солидолом.

Требования для канализации в частном доме

1. Для монтажа используйте материалы нужных параметров.
2. Делайте схему с учётом всех необходимых факторов.
3. Не применяйте трубы низкого качества.
4. Не засоряйте канализацию тяжёлыми отходами.
5. Проектируйте канализацию одновременно с проектированием самого дома.
6. Монтируйте канализацию на строительных стадиях. Это оптимальный вариант. Если он не был соблюдён, методы решения уже изложены выше.

Как сделать канализацию в частном доме, смотрите советы в следующем видео:

При проектировании и монтаже внутренней канализации для частного дома никто не застрахован от ошибок, которые могут привести к непредсказуемым последствиям, от появления неприятного запаха до полной неработоспособности системы. Рассмотрим в данной статье понятие внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок, возникающих в процессе всего этого.

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

Правила укладки труб при сооружении внутренней канализации

В качестве центрального отводящего канала во всей системе канализации дома является стояк. Он может быть один на весь дом. Если дом слишком большой или санузлы расположены на значительном удалении друг от друга, то стояков делают два или больше. Они представляют собой вертикально установленные трубы, которые начинаются в подвале, а заканчиваются на кровле. Нижняя часть стояка соединена с наклонной трубой такого же или большего диаметра, которая выходит наружу в емкость для накопления стоков или в станцию очистки сточных вод. Верхняя часть стояка возвышается над кровлей не менее чем на 0,5 м. Она открыта или снабжена обратным клапаном. Для чего это нужно – рассмотрим далее. Все подводы, ведущие от сантехнических устройств подключены к стоякам.

Гидродинамика жидкостей в трубах

Труба представляет собой цилиндр, внутри которого движется вода. При полном заполнении трубы водой возникает эффект поршня. Это значит, что сверху водяной пробки давление резко падает, а снизу наоборот повышается. В ситуации, когда происходит взрывной слив из бачка унитаза, образовавшийся вакуум способен высосать всю воду из сифонов. Это чревато появлением запаха в помещениях. Напротив, по ходу движения жидкости возникает избыточное давление, которое способно вытолкнуть нечистоты из находящихся ниже унитаза устройств.

Игнорирование законов гидродинамики приводит к возникновению двух распространенных ошибок при проектировании и монтаже канализации. Первая ошибка заключается в отказе от устройства вентиляции. Фоновая труба, идущая от стояка к кровле, не только отводит неприятный запах, но и служит компенсатором давления в системе. Ведь при ее наличии пониженное давление над водяным поршнем не высосет воду из сифонов, а обеспечит поступление воздуха в систему из атмосферы, что вновь уровняет давление.

Вторая распространенная ошибка заключается в том, что все сантехнические приборы подключают через подводящие трубы к стояку ниже унитаза. Это недопустимо, так как непременно станет причиной выливания нечистот в раковину или душевую кабину при смыве. Аналогичные проблемы возникают, когда трубы подводок имеют длину больше, чем допустимая для них. Дабы не возникали подобные неприятности нужно сформулировать некоторые важные правила для монтажа внутридомовой канализации.

Правила устройства внутридомовой канализации, нарушение которых недопустимо

Внимание! Нарушение нижеизложенных правил может привести к серьезному расстройству работы внутренней канализационной системы или возникновению аварийной ситуации.

• Подключение унитаза к стояку должно осуществляться отдельно от других сантехнических устройств.
• Все остальные элементы сантехники включают в систему выше точки присоединения унитаза. На одной подводящей трубе может находиться несколько приборов, если позволяет их производительность.
• Любая подводящая труба должна быть по диаметру не меньше, чем имеющая наибольший диаметр подводка от прибора.
• Отвод от унитаза имеет диаметр 100 мм, следовательно, стояк не должен быть тоньше него.
• Унитаз устанавливают на расстоянии не более 1 м от стояка, а остальные устройства не далее 3 м.
• Если в доме имеется подводящая труба длиннее, чем 3 м, то она не должна быть тоньше 70 мм. Подводку, которая длиннее 5 м делают уже из 100 миллиметровой трубы.

Если увеличение диаметра подводящих труб по какой-то причине невозможно, то существует способ обойти это правило. Для этого необходимо конец такой трубы вывести на крышу и снабдить вакуумным клапаном либо закольцевать его на стояк выше всех остальных приборов.

Количественные характеристики параметров укладки канализационных труб

Существую важные нюансы, соблюдение которых обеспечит работоспособность канализации в оптимальном режиме:

• Наклон всех горизонтальных труб зависит от диаметра их сечения. Нормативы говорят о том, что труба диаметром 50 мм должна опускаться на 3 см каждый погонный метр длины, имеющая диаметр от 100 до 110 мм на 2 см на метр. Трубы, имеющие диаметр более 160 мм можно наклонять не более 0,8 см на погонный метр.
• Такой показатель, как перепад высоты для унитаза должен составлять 1 м, а для других устройств 3 м. Превышение этих параметров должно сопровождаться организацией вентиляции на концах соответствующих подводов.

Еще одна распространенная ошибка заключается в неправильном оформлении углов. Если сделать углы 90 градусов, то в результате отскока в этом месте будет формироваться засор из отходов, и труба быстро забьется. По этой причине на углах необходимо создать плавный поток воды. Для этого применяют фасонные части, имеющие угол наклона 135 градусов.

Четвертая ошибка – это вывод фановой трубы не на кровлю, а в общую домовую вентиляцию. Такое устройство создаст незабываемый «аромат» во всем доме, избавиться от которого можно только, переделав всю систему.

Для того, чтобы не было слышно звуков движущейся по трубам воды, необходимо устроить шумоизоляцию. Для этого трубы обматывают минеральной ватой и помещают в короба из гипсокартонных листов. Для своевременного и удобного проведения профилактических работ трубы оборудуют люками ревизии через каждые 15 м. Это же относится ко всем поворотам.

Пятая ошибка. В трубе, соединяющей внутридомовую канализацию и септик, не установлен обратный клапан. В этом случае при переполнении наружных устройств для утилизации вода может подняться вверх по трубам и залить подвальное помещение.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

• На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
• Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
• Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
• Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
• Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

• Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
• В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
• Тройники различных видов являются фитингами для организации разветвлений труб.
• Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

Частный дом, не оборудованный системой канализации, не очень удобен для проживания, особенно в холодное время. Мыться приходится в тазике, а в туалет бегать по дождю и морозу. А что же делать человеку, который купил усадьбу, не оборудованную такими благами цивилизации? А ему придется решить всего лишь пару вопросов:

• Провести канализацию внутри дома.
• Провести наружную сточную систему.

В статье подробнее рассмотрим основные способы прокладки канализации в частном владении. Будут приведены и описаны разновидности сточных систем и некоторые рекомендации по их сооружению.

Общая информация

Если жилье находится в населенном пункте, который снабжен центральной системой канализации, то достаточно будет оформить пакет разрешительных документов на подключение, создать план врезки, а также схему, по которой будут размещены трубы и санитарно-технические устройства, и произвести весь объем необходимых работ. А вот если центральной линии нет, тогда ситуация значительно усложняется, и перечень вопросов, которые придется решить, удлиняется намного. Во-первых, нужно решить, какого вида будет автономная канализация для частного дома:

• септик;
• накопительная яма;
• фильтрационный колодец.

Во-вторых, каков будет объем емкости, в которую собираются стоки. Он будет зависеть и от количества людей, пользующихся канализацией, и от ее вида. В-третьих, определить тип. Какой будет внутренняя или же безнапорной? В-четвертых, где будет размещено локальное сооружение, собирающее либо очищающее сточные воды. А теперь по порядку рассмотрим решение данных вопросов.

Как проводят в частных домах канализацию внутри строений?

Этот вопрос решается легче остальных. Новые технологии позволяют размещать вне зависимости от расстояния до канализационных труб. А в случае невозможности слива стоков самотеком можно применить устройство, обеспечивающее принудительный сток (специальную установку). У этого варианта много положительных сторон:

Какого лучше использовать?

Чтобы сделать канализацию в частном доме, оптимальным вариантом можно назвать трубы из пластика серого цвета. Если планируется их спрятать в массив стены, соединять их лучше при помощи сварки или пресс-фитинга. У таких труб несколько важных положительных качеств:

1. Они не подвергаются коррозии.
2. На их внутренних стенках не скапливается налет.
3. Срок эксплуатации таких изделий исчисляется десятками лет.
4. Для них не требуется дополнительного обслуживания.

Правила укладки

Постройка наружной системы слива

Информацию о том, как проводят в частных домах канализацию, подробно излагают нормативные документы СанПин и СНиП. Следует учесть в обязательном порядке следующие моменты:

1. Очистные сооружения располагаются как минимум в 10 метрах от фундаментов и в 8 метрах от соседнего участка.
2. До питьевого водозабора расстояние не меньше 20 м.
3. Система дренажа устанавливается ниже водозабора.

Выгребные ямы

Если количество жильцов не превышает 1-2 человек, то провести канализацию в частном доме выгоднее с выходом в Она представляет собой герметичное сооружение или емкость, предназначенную для сбора сточных вод. Это простейшая конструкция для подобных нужд. Стены выкладываются из дерева, кирпича или камня. Они промазываются жирной глиной, а пол бетонируется, верхнее перекрытие лучше всего делать также бетонным с люком для очистки.

Септик

Это установка, которая предназначена не только для сбора, но и для очистки стоков. Как правило, применяется биологическая анаэробная система. Ее можно сделать самому. Но можно приобрести, к примеру, такую, как автономная канализация частного дома "Топас". В случае с готовыми заводскими системами, если возникнет необходимость увеличить пропускную способность слива, понадобится всего лишь установить еще одну емкость. Самодельный септик представляет собой достаточно сложную конструкцию, которая очищает сточные воды посредством специальной дренажной системы. Во-первых, выкапывается колодец объемом в три суточных объема притока. Схема канализации в частном доме в таком случае должна предусматривать расположение этого колодца на расстоянии от 5 до 20 метров от дома. Его стены следует обложить блоками, камнем или кирпичами и изолировать, а пол залить бетоном.

Чаще всего септик имеет круглую форму и стены толщиной от четверти метра. Дренажная сеть должна быть расположена на расстоянии минимум 30 метров от дома и ниже уровня забора воды. Канализационная труба должна входить в колодец не менее чем в 1,5 метрах от поверхности почвы в зависимости от уровня, на который промерзает грунт. Но при этом уровень входа трубы в колодец должен быть на несколько сантиметров выше уровня выхода дренажа. Сточные воды выводятся из септика через тройники. Верхние их концы оставляют открытыми, над ними устанавливаются трубы-прочистки, имеющие такое же сечение. К нижним краям тройников присоединяются трубы, оканчивающиеся на полметра ниже уровня сточных вод в септике.

Фильтрационные колодцы

Такие сооружения предусматривают проведение очистки сточных вод механическим способом. как правило, используются на песчаных грунтах. Вокруг них засыпается песко-гравий и глина. Схема канализации в частном доме с использованием фильтрационных колодцев предусматривает укладку глубоко в грунт, ниже водоносных слоев дренажной трубы. При этом сточные воды, проходя сквозь грунтовой естественный фильтр - гравий, песок и глину, очищаются и идут в землю. Естественно, что, перед тем как проводят в частных домах канализацию, основанную на работе фильтрационного колодца, следует выбрать подходящее место для размещения данного сооружения. В первую очередь роем необходимого размера котлован. К примеру, для семьи, состоящей из 4 человек, понадобится объем в 10 м 3 (размер примерно 3х1,8х2 метра). Дно котлована засыпается песком и гравием, там и нужно установить или построить сооружение. Во время строительства делаем отверстия для входа канализационной трубы, вывода вентиляции, перелива и отведения очищенных стоков. Когда это сооружение будет готово, к нему следует начать тянуть трубопровод.

Укладка наружной сточной магистрали

Проводим канализацию в частном доме до фильтрационного колодца двумя способами: либо роем траншею, либо бестраншейным методом при помощи пневмоустановки. Трубы для наружной сети лучше применять пластиковые. Их укладку в траншеи следует производить на подушку из песка и гравия, при бестраншейном методе этого, естественно, делать не надо. Что касается постройки канализационных колодцев, то их следует делать каждые 15 метров, а первый от дома - на расстоянии в 12 метров. На каждом повороте магистрали также следует строить колодец. Глубина, на которой нужно укладывать канализационный трубопровод, - не менее 80 см. Если она меньше, необходимо утеплить его, дабы не допустить замерзания в холодное время года.

В данной статье мы подробно рассмотрели, как проводят в частных домах канализацию, и можем утверждать, что это дело не такое уж и сложное и вполне по силам ответственному и трудолюбивому человеку, готовому все сделать самостоятельно, при наличии качественных материалов и необходимого инструментария.
