Для сегодняшних экспериментов с созданием приспособлений своими руками нам понадобится старый, но обязательно рабочий утюг, корпус от установки монометра, стандартная пластинка и пластина сделанная из алюминия на двенадцать миллиметров.

Итак, что же у нас получится.

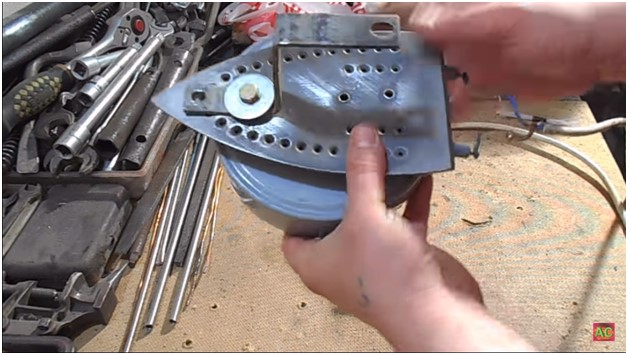

Самым первым шагом станет разбор конструкции утюга , для того, чтобы в дальнейшем сделать 3 отверстия в нагревательном элементе утюга, а именно подошве, зачем, вы узнаете дальше. После создания отверстий можно сразу подключить провода, чтобы в дальнейшем не мучаться с данным аспектом.

Важно! Приворачиваем пластину, уже придерживая снизу корпус от монометра . В данной ситуации корпус из под монометра выступает в роли подставки для создаваемой конструкции. Соответственно, мы заранее прорабатываем отверстия в корпусе от монометра, поле чего соединяем все детали. Не забываем на пластину накладывать шайбочку, чтобы детали снашивалась в более длительные сроки.

Далее в обязательном порядке необходимо изолировать контакты на 220 Вольт , например, с помощью гетинаксовых пластин, так как они выступают в роли надежного изолятора уже на протяжении большого количества времени.

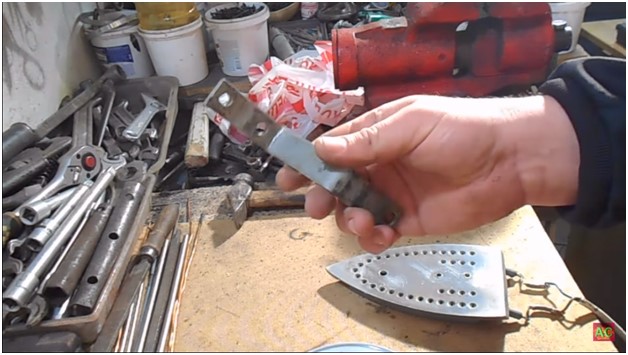

Для изоляции контакта в пластинах делаем прорези и скрепляем их с помощью пластиковых стяжек . Следующим шагом вы в 12миллиметровой пластине создаем отверстие, но не сквозное и самое важно, по центру. Рекомендованная высота углубления 6 миллиметров.

Далее через отверстие в согнутой пластине пропускаем болт, или же затяжную шпильку, например от ненужной мясорубки . С обеих сторон наворачиваем гайки, за счет чего фиксируем болт на необходимой нам высоте.

Таким образом, мы получили достаточно практичный и надежный вулканизатор для автомобильной или же велосипедной камеры. Система конструкции работает таким образом, что конструкция надежно зажимает камеру.

При современном развитии сети автосервисов многие автовладельцы предпочитают доверять мелкий ремонт и обслуживание своей машины профессионалам: работа стоит относительно недорого, во многих случаях автомобиль легче и проще отогнать на станцию техобслуживания. Тем не менее, вулканизация резины нередко производится своими руками, используется не только для заделывания порезов шин, восстановления камер, но и в бытовых целях.

Холодная вулканизация резины

Всего существует два способа ремонта шин и камер – это холодная и горячая вулканизация, второй из этих методов стал применяться еще в середине 19-го века. Способ холодной вулканизации был открыт в 1939 году, сейчас набор для заклейки камер можно купить практически в любом автомагазине. Для вулканизации используется каучук или специальная заплатка, в ремонтный комплект обычно входит:

• «латки» разных размеров;
• «грибки»;
• средство для обработки резиновых поверхностей;
• золотник;
• спецклей;
• колпачок золотника;
• специальный резак или шило.

Ремонт автомобильной покрышки холодным способом выполняется по следующему принципу:

• края пореза/поврежденного участка обрабатываются наждачной бумагой;
• резиновая пыль выдувается сжатым воздухом, в нем не допускается присутствие влаги или масла;
• поверхность обезжиривается, затем на нее наносится специальный клей;
• также клеем промазывается и заплатка, плотно придавливается на место повреждения.

Время высыхания клея – примерно 20-30 минут, после этого шину накачивают, проверяют герметичность заклейки. Но этот способ в основном помогает только доехать до шимонтажа, нормально восстановить работоспособность покрышки можно лишь с помощью горячей вулканизации. Еще один момент – холодным методом можно ремонтировать резину с продольными повреждениями не более 35 мм, с поперечными – не более 25 мм. К ремонтному набору часто прилагается инструкция, в которой расписана вся технология ремонта камер и автомобильных покрышек.

Горячая вулканизация с использованием сырой резины

Сырая резина представляет собой материал, способный менять свои свойства под воздействием высокой температуры, свариваться в единый состав с основой покрышки или камеры, превращаясь в результате термической обработки в обычную резину. Обратный процесс здесь уже невозможен, но за счет свойства надежно схватываться каучук способен заделать достаточно серьезные порезы и проколы, восстановить работоспособность шины/ камеры на 90-100% (во многих случаях).

Горячая вулканизация шин и камер всегда производится с применением пресса, сваривание каучука с резиной выполняется в течение определенного временного отрезка, время сваривания резины зависит от глубины/ площади поврежденного участка. Для заделывания каждого миллиметра пореза требуется 4 минуты, соответственно, для пробоины глубиной 3 мм понадобится вулканизация в течение 12 минут. Но сам процесс нагрева резины этими минутами не ограничивается, здесь следует учесть, что стандартный промышленный вулканизатор должен разогреваться в течение 20 минут, еще 40 мин уходит на прогревание подушек выравнивания давления (если они предусмотрены в конструкции вулканизатора).

Стандартная температура вулканизации – 140-150 градусов, и отремонтировать покрышку, велосипедную или автомобильную камеру можно не только фабричным вулканизатором, но также и с помощью самодельного устройства, для этого можно использовать бытовые нагревательные приборы, различные собственные конструкции.

Как вулказинировать шину горячим способом

Ремонт автомобильной покрышки с помощью вулканизатора – достаточно трудоемкий процесс, имеющий немало своих нюансов, поэтому рассмотрим самые основные моменты. Заделывание пореза радиальной шины выполняется в следующем порядке:

Каучук тщательно прижимают и выравнивают на поверхности шины, производят зачистку, при этом ремонтный слой должен на 3-5 миллиметров быть выше относительно общего уровня резины.

После необходимо с помощью зачистного круга шлифмашинкой снять сверху небольшой слой сырой резины, если поверхность получилась рыхлая (с воздухом), весь ремонтный состав из пореза следует удалить, а всю операцию повторить заново. Если при заполнении пореза сырой резиной воздух в заплатке отсутствует, шину отправляют под горячий пресс. Чтобы точно произвести прижатие по заплатке, рекомендуется отметить центр поврежденного участка мелом. Чтобы пластины нагревателя не прилипали к резине, необходимо между металлом и резиновым составом проложить плотную бумагу или другой подобный материал.

Самодельный вулканизатор

В любом вулканизаторе должны быть две важные составляющие – нагревательный элемент и пресс. Изготовить вулканизатор можно из разных компонентов, самые распространенные варианты:

• с использованием обыкновенного утюга;
• на основе электроплитки;
• с поршнем от двигателя легкового автомобиля.

В конструкции с утюгом нагревательной пластиной является подошва бытового прибора, в варианте с плиткой на спираль укладывается металлическая пластина, чтобы резина не прилипала к металлу, между материалами прокладывается бумага или асбест. Самодельный вулканизатор с электронагревателем нужно обязательно снабдить терморегулятором, чтобы он отключал нагревательный прибор при температуре 140-150 градусов Цельсия.

В качестве пресса (прижимного устройства) удобнее всего использовать обычную струбцину, если при нагреве резина начинает издавать неприятный запах, температуру вулканизации следует слегка убавить. Самый идеальный вариант самоделки – утюг с терморегулятором плюс струбцина, для изготовления такого нехитрого устройства требуется минимум конструирования и финансовых затрат.

Вулканизатор с поршнем работает по следующей схеме:

• на ровной металлической поверхности укладывается ремонтируемая камера;
• участок резины, подвергаемый вулканизации, прижимается сверху днищем поршня, деталь двигателя фиксируется с помощью самодельного зажима;
• между металлом и резиной прокладывается плотная бумага;
• вокруг поршня насыпается речной песок (чтобы бумага не загорелась);
• в поршень заливается бензин, топливо поджигается.

Поршневой вулканизатор может стать незаменимым помощником при проколе камеры в пути, где подключить электронагреватель к сети будет весьма проблематично.

Преимущества, недостатки горячей и холодной вулканизации

Вулканизация шин и камер в первую очередь позволяет сэкономить денежные средства, известно, что ремонт авторезины обходится ощутимо дешевле покупки новых колес. Но восстановление резины не всегда целесообразно, многое зависит от степени повреждения. У каждого способа вулканизации есть плюсы и минусы, так основными преимуществами холодного метода являются:

• простота и легкость в работе, заклеить камеру или шину с помощью специального клея не составляет большого труда;
• небольшие затраты по времени;
• невысокая стоимость ремонта.

Самый ощутимый минус холодной вулканизации – невысокая надежность заклейки: даже при ремонте небольшого пореза или прокола не рекомендуется долго эксплуатировать авто, желательно ехать с пониженным давлением в шине, по возможности лучше сразу обращаться в шиномонтаж. Прямые небольшие проколы можно ремонтировать с помощью «грибка», но лишь в том случае, когда угол наклона повреждения не превышает 25 градусов.

Плюсы горячей вулканизации:

• невысокая цена ремонта;
• надежность сваривания резины;
• возможность эксплуатировать автомобиль сразу после восстановления камеры/ шины;
• допустимость проводить работы в любых температурных условиях.

Минусы любой вулканизации – необходимость в балансировке после ремонтных работ, невозможность восстановления резины при серьезных повреждениях. И в основном вулканизация своими руками все же выполняется как временная мера (например, чтобы доехать до места назначения), шиномонтаж следует доверять опытным мастерам хотя бы ради собственной безопасности.

Для ремонта покрышек, а также пневматических камер применяются специальные устройства - вулканизаторы. Это оборудование работает по принципу соединения резиновых деталей под давлением, при воздействии высоких температур. Давайте узнаем, как работает вулканизатор для ремонта шин.

Ремонт резины с использованием принципов вулканизации - это не современная технология. Она известна очень давно. Благодаря воздействию температуры изменяется молекулярная структура двух соединяемых резиновых поверхностей. Слои резины смешиваются, а в результате образуется прочное соединение, которое по характеристикам практически ничем не отличатся от монолитного состава.

Принцип действия

На поверхность, которую нужно отремонтировать, укладывают специальный кусок сырой резины. Эти латки продаются в хозяйственных магазинах. Также они есть на станциях шиномонтажа. В качестве сырой резины применяется синтетический каучук. С каждой стороны на точку соединения подводят нагревательные элементы вулканизатора. Далее эти элементы посредством привода давят на место стыка.

Затем поверхность разогревается. В результате воздействия высоких температур образуется прочное, эластичное и надежное соединение. После того как камера или покрышка отремонтирована, ее оставляют остывать.

Ручной механизм

Самый примитивный в плане функциональных возможностей - ручной вулканизатор для ремонта шин. По внешнему виду и принципу действия он напоминает струбцину. Но, в отличие от нее, вместо губок применяются нагревательные элементы. Данный прибор подойдет для ремонта незначительных повреждений в камерах легковых автомобилей. Устройство называют ручным, потому что усилие давления создается с помощью винтовых зажимов вручную.

Прибор подсоединяют к аккумулятору автомобиля или штатному блоку питания.

Переносные модели

Существуют также и мобильные вулканизаторы. Они применяются для решения более сложных задач. Вулканизаторы могут помочь при ремонте даже достаточно серьезных повреждений автомобильных камер. Приборы этой группы отличаются отдельным штатным блоком питания. Что касается придания усилия для давления, то, как и в случае с ручным вулканизатором для ремонта шин, здесь это тоже придется делать вручную (в конструкции предусмотрен винтовой зажим).

Настольные модели

Настольный вулканизатор представляет собой более мощное, надежное и технологичное оборудование. Если ручные и переносные модели предназначены только для восстановления и небольшого ремонта автомобильных камер, то с помощью данного агрегата можно ремонтировать и покрышки.

Процесс создания давления в ремонтной зоне происходит с использованием винтового механизма или же при помощи привода. Последний может быть пневматическим или электропневматическим.

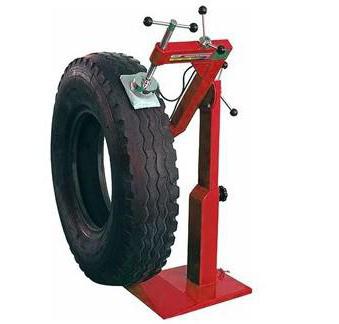

Напольное оборудование

Данный вулканизатор для ремонта шин позволяет также ремонтировать покрышки и камеры. Давление создается только за счет привода - пневматического или электропневматического. Такие модели отличаются наличием ряда дополнительных функций. Благодаря большому функционалу, работа на этих устройствах существенно облегчается.

Если все прочие устройства предназначены для ремонта камер и покрышек легковых авто, то напольные агрегаты можно использовать как вулканизаторы для ремонта грузовых шин автомобилей. Именно это оборудование будет расположено на станциях специализированного шиномонтажа. В большинстве своем - это профессиональное оборудование, которое входит в комплект специального стенда для ремонта, балансировки резины.

Дополнительные возможности

Вулканизатор для восстановления покрышек и камер может быть оснащен дополнительными опциями, системами и узлами. Так, одна из самых популярных функций - контроль за температурой нагревательных элементов. За счет наличия температурных датчиков, полностью исключается перегрев места соединения. Если резину перегреть, существенно нарушится качество соединения.

Если резину перегреть, то в месте соединения теряется с эластичностью и прочность. Это серьезный риск - в момент движения машины может разорваться покрышка или камера. Из-за перегрева может случиться серьезное ДТП.

Профессиональные вулканизаторы для ремонта шин оснащены таймером. Оператор может контролировать время, которое занимает процесс ремонта. Это дает массу важных преимуществ. Так, первым делом облегчается задача самого оператора. Автоматическая система контроля перестанет нагревать место соединения по истечении определенного времени.

Некоторые устройства оснащаются гибкими нагревателями. Они позволяют более равномерно прогревать соединяемые резиновые элементы и максимально распределять по поверхности давление. Если учесть, что очень часто на стациях шиномонтажа сталкиваются со сложными поверхностями, то гибкий нагреватель - это огромное преимущество.

Вулканизатор для ремонта грузовых шин обязательно оснащен приводом. Если сравнивать пневматический и электропневматический с механическим, то первые два способны обеспечить более равномерное усилие на соединяемые поверхности. Чем равномернее давление, тем выше качество соединения.

Как сделать вулканизатор для ремонта шин своими руками

Особенность в том, что ему не нужно электричество. Для его работы требуется немного бензина. Для сборки нужно основание, отверстия для болтов и для саморезов, гайки, непосредственно поршень, балка, металлические болты диаметром в двенадцать миллиметров.

В качестве основания подойдет деревянная деталь. Древесина не будет препятствовать тщательному прогреву камеры и заплатки. Болты вставляются в отверстия и закрепляются саморезами, чтобы исключить их проворот. Болты М12 имеют с другой стороны шайбы. На резьбовую часть надевается балка - она будет прижимать поршень к месту соединения. Далее, место повреждения и заплатка сжимаются между основанием и балкой. Сверху устанавливается поршень. В последний льют бензин и кладут ветошь и все это поджигают. После сгорания и остывания, ремонт можно считать оконченным.

Активно используя колесную технику, постоянно сталкиваешься с какими-то поломками. В частности, с проколами шин.

Живу в деревне, и чтобы не ездить по каждому поводу в город, смастерил электрический вулканизатор. С тех пор ремонтирую тракторные, автомобильные и мотоциклетные колеса сам.

Конструкция вулканизатора

Основу составляет плита размером 200x400x20 мм, лежащая на двух горизонтальных отрезках широкого швеллера. Снизу к ней прикреплен нагревательный элемент переменной мощности от электроплитки. По бокам плиты вертикально приварены две стойки из швеллера № 65, к которым болтами присоединено «коромысло». Через его центр проходит прижимной винт, который фиксируется на планке торцевым зажимом.

Ремонт прокола

Если все три спирали подключены параллельно, плита нагревается для вулканизации в течение 10-12 мин. Предварительно место прокола обрабатываю шарошками, затем обезжириваю бензином-калошей. ** Место прокола промазываю растворенной в бензине до густоты сметаны сырой резиной. После просыхания наклеиваю заплатку из такой же резины, кладу «лицом» к плите и прижимаю винтом (рис. 1) . Процесс вулканизации длится примерно полчаса.

Ремонт вентилей-штуцеров

Эта операция отличается тем, что непосредственно на плиту сначала ставлю специальную алюминиевую деталь с высверленным в центре отверстием по толщине привариваемого штуцера (рис. 2-3) . Срезаю часть старого вентиля. Место установки заплатки также зашарошиваю и обезжириваю. Камеру со штуцером кладу резьбовой частью в направлении нагревателя. Смазываю раствором резины, после просыхания приклеиваю заплатку с отверстием по центру. Еще раз обезжириваю и снова промазываю раствором. После просыхания устанавливаю штуцер-вентиль резьбовой частью к нагревателю, прижимаю винтом и ставлю на вулканизацию (рис. 4) . Процесс длится дольше, чем полчаса.

*Шарошки - диски с острыми зубьями и отверстиями в середине, при помощи которых они нанизываются на валик. При вращении барабана зубья дробят и обкалывают на трубе окалину и ржавчину.
**Бензин-калоша представляет собой легкокипящую фракцию деароматизированного бензина прямой перегонки малосернистых нефтей. Относится к группе бензинов-растворителей.

Рис. 1 Технологическая схема ремонта прокола
1 - прижимной винт, 2 - плита, 3 - нагревательный элемент, 4 - камера с заплаткой к плите, 5 - металлический круг с отверстием для винта, 6 - толстая резина.
Рис. 2 Чертеж детали для приварки вентилей со вставками (задние камеры МТЗ)

Вулканизаторы для ремонта шин и камер – устройства, в которых используется принцип соединения резины под воздействием нагрева и давления.

Принцип соединения резины методом вулканизации известен достаточно давно. За счет нагревания происходит изменения в молекулярной структуре сопрягаемых резиновых поверхностей. Слои резины перемешиваются и образуют достаточно прочный стык, который по своим характеристикам ничуть не отличается от резины монолитной, а по некоторым характеристикам и превосходит монолитную резину.

Принцип работы вулканизатора

На поврежденную поверхность камеры или автомобильной шины накладывается специальная латка из сырой резины (каучука). С двух сторон на место соединения подводятся нагревательные элементы. Нагревательные элементы под действием привода, который может быть разным, создают давление в месте стыка.

Происходит нагрев ремонтируемой поверхности. И в результате этого появляется прочное, эластичное соединение. После этого происходит постепенное охлаждение восстановленных поверхностей.

Виды вулканизаторов по габаритам и функциональности

Самый простой вулканизатор для ремонта камер и шин – ручной. По своему принципу он похож на струбцину, имеющую вместо традиционных губок нагревательные элементы. Такой вулканизатор предназначен для мелкого ремонта автомобильных камер. Давление задается при помощи винтового зажима вручную. Ручной вулканизатор подключается к обычному блоку питания или к аккумуляторной батарее автомобиля.

Переносные вулканизаторы предназначены для более сложного ремонта и способны справиться с серьезными дефектами, прежде всего, на автомобильных камерах. Они имеют собственный блок питания. Но создание необходимого давления происходит за счет винтового механизма в ручном режиме.

Настольные вулканизаторы для ремонта шин и камер – наиболее совершенные устройства. На них можно восстанавливать не только повреждения автомобильных камер, но и повреждения на шинах автомобиля. Создание давления в зоне вулканизации происходит как при помощи винтового механизма, так и при помощи пневматического или электропневматического привода.

Напольные вулканизаторы дают возможность восстанавливать как шины, так и автомобильные камеры. Создание давления в этих устройствах происходит за счет пневматики или электропневматики. Большинство напольных вулканизаторов имеет дополнительные функции, которые облегчают работу на них. На напольных вулканизаторах ремонтируются крупногабаритные шины и камеры.

Все вулканизаторы для ремонта камер и шин можно условно разделить на два типа. А именно:

• Универсальные устройства;
• Целевые устройства.

На универсальных устройствах производится ремонт как автомобильных камер, так и покрышек. Кроме этого универсальные вулканизаторы могут использоваться для восстановления различных поверхностей автомобильных шин.

Дополнительные возможности автомобильных вулканизаторов

Вулканизаторы для ремонта шин и камер могут оснащаться дополнительными узлами и системами, обеспечивающими дополнительные функциональные возможности.

Наиболее распространенная и востребованная дополнительная опция – это контроль температуры нагревательных элементов. Благодаря установке датчиков температуры полностью исключается перегрев мест соединения. Перегрев резины также опасен, как и недостаточный нагрев.

В результате перегрева резина в местах соединения теряет не только свою прочность, но и эластичность. И в результате этого при движении автомобиля может произойти серьезный разрыв поверхностей камеры или шины.

Установка таймера, при помощи которого происходит контроль времени за процессом вулканизации, тоже дает определенные преимущества, прежде всего, облегчая работу оператора вулканизатора. Автоматика самостоятельно выключит нагрев, как только пройдет заданное время.

Некоторые вулканизаторы для ремонта камер и шин оснащаются гибкими нагревательными элементами, которые дают возможность более равномерно нагревать сопрягаемые поверхности и равномерно распределять давление. Если учитывать, что часто приходится сталкиваться со сложными криволинейными поверхностями при восстановлении шин, то изменяющаяся геометрия прижимных модулей – весьма полезная опция.

Пневматические и электропневматические приводы, по сравнению с механикой обеспечивают равномерное давление на вулканизируемые поверхности, что в итоге обеспечивает качественное соединение резины.
