Часто бывает так, что пользователь вставляет вилку в розетку, чтобы погладить вещи, но по прошествии нескольких минут понимает, что утюг не нагревается. Это вовсе не говорит о том, что устройство сразу нужно выбросить, поскольку во многих случаях возможен ремонт утюгов и будет он не таким сложным как кажется. Если вы хоть немного разбираетесь в технике, стоит попробовать самостоятельно решить проблему, при этом лучшим решением станет обращение в сервисный центр, где ремонт утюга будет гарантированно выполнен профессионально. Что же может стать причиной того, что утюг перестал работать? Давайте рассмотрим пять причин, которые этому способствуют.

1. Сетевой шнур. Одной из основных поломок утюга можно считать именно сетевой шнур, который, собственно, и вставляется в розетку. Чтобы выполнить ремонт утюгов, в данном случае необходимо будет добраться до места, где соединяются контакты с нагревательным элементом. Когда видимых неисправностей нет, придется воспользоваться тестером и прозвонить шнур, это поможет определить рабочий он или нет. Если все же сетевой шнур стал виновником неисправности, возможно придется его укорить, или поменять на новый.

2. Регулятор температуры. Данная деталь является второй на очереди. Ее также необходимо проверить с помощью прозвонки, которая крепится к контактной группе. В случае, если регулятор температуры будет прокручен в сторону замыкания цепи, должна работать электрическая цепь. Не горит лампочка? Придется зачистить контакты с помощью наждачной бумаги и опять проверить.

3. Термопредохранитель. Данный элемент схемы способен выходить из строя чаще, нежели сетевой шнур. Его главным назначением является разъединение электрической цепи, когда температура ТЭНа превышает номинальное значение. С помощью прозвонки необходимо определить работоспособность предохранителя. Если он стал причиной выхода из строя утюга, станет необходимой его замена, или же вообще исключение его со схемы. Как показывает практика по ремонту утюгов, при нормальной работе регулятора температуры, нет никакой необходимости в предохранителе.

4. Нагревательный элемент (ТЭН). Еще одной причиной, по которой потребуется ремонт утюга, является неисправность ТЭНа. Когда устройство включается, лампочка светится, при этом подошва до нужно температуры не нагревается, быстрее всего причина именно в этом. Как и ранее потребуется проверка работоспособности техники. Нагревательный элемент закреплен к подошве, поэтому когда место крепления неразъемное, быстрее всего восстановление не возможно. Если же, ТЭН соединен с подошвой посредством наконечников, есть возможность утюг отремонтировать. Для этого придется зачистить контакты. Если после этого утюг дальше не нагревается, лучше купить новое устройство, поскольку новая деталь будет стоить чуть ли не полную стоимость прибора.

5. Система отпаривания. Когда поломка заключается в том, что в утюге не функционирует отпариватель, потребуется прочистка внутренних полостей парообразования. Для этих целей можно использовать воду и уксус. Еще одной причиной поломки разбрызгивателя может стать кнопка подачи пара, которую в большинстве случаев приходится менять.

В любом случае, если вам дорог ваш утюг, стоит обратиться к специалистам, которые берутся за ремонт всех моделей утюгов в Киеве, и выполняют его профессионально.

Инструкция

Осмотрите утюг Bosch с той стороны, откуда выходит шнур. Найдите винты, расположенные на задней крышке. Открутите болты при помощи подходящей отвертки и снимите крышку.

Не гладьте грязное белье, иначе пятна могут въесться под высокой температурой еще сильнее. Лучше вещь еще раз застирать.

Легче всего разглаживаются вещи немного недосушенные после . В противном случае, используйте .

Гладьте белье вдоль, так оно лучше сохранит свою форму.

Пока вы раскладываете вещи на доске, поставьте утюг в сторону. Стоять он должен , не прислоняясь горячей поверхностью ни к чему. Не оставляйте даже только что отключенный утюг , вы можете прожечь на них .

Важно правильно соблюдать режим глажки для разных типов материала. Так, например, шелк гладится чуть утюгом, при этом ткань должна оставаться немного влажной. При глажке хлопка и льна выставьте максимальную температуру на устройстве. Шерсть же проглаживать следует через влажную ткань типа марли. Бархат и велюр и вовсе гладят на весу почти остывшим утюгом. Лучше совсем не гладить наклеенные принты и кружева. А для объемных рисунков на ткани температуру утюга лучше убавить.

Не забудьте выключить утюг по окончании глажки. Убрать его на свое место (скажем, в шкаф) можно только тогда, когда он полностью остыл.

Видео по теме

Если у вас перестал нагреваться утюг, не спешите его выкидывать. Ведь неисправность может быть совершенно пустяковой. Чтобы устранить внутреннюю неисправность, утюг нужно разобрать и осмотреть. В этой статье мы как раз рассмотрим процесс разборки и ремонта утюга в подробностях.

Инструкция

Корпус утюга обычно сложно разбирается. Сначала откройте заднюю крышку, куда подключается провод. Шлицы винтов, держащих крышку, могут быть самыми разными. Здесь все зависит от производителя. Порой приходится подтачивать надфилем, чтобы она подошла.

После снятия крышки проверьте шнур питания. Прозвоните его при помощи тестера. Также вы можете подключить к клеммам утюга с 220 В, а затем включить вилку в сеть. Часто обрывается жила провода там, где шнур входит в корпус утюга. Тут следует немного укоротить шнур. Если вилка и жилы провода в порядке, отсоедините от подошвы верхнюю часть утюга для проверки внутренних его элементов.

При разборке корпуса вам нужно найти все винты крепежа. Они могут прятаться где угодно. Открутив крепежные винты, займитесь защелками, которые нужно отжать ножом или отверткой. Запомните, что к чему крепилось, а также в какой последовательности. Иначе вы рискуете не собрать утюг обратно или собрать не полностью.

Выполнив все операции, отделите корпус утюга от подошвы. Проверьте при помощи тестера ТЭН (нагревательный элемент, вмонтированный по краям подошвы), термопредохранитель и терморегулятор. Они подключены последовательно, поэтому проблем возникнуть не должно.

Если у вас нет измерительного прибора, проверьте предохранитель с путем поочередного их замыкания отрезком изолированного куска провода, концы которого должны быть зачищены. Включайте в это время провод в , но не забывайте об опасности поражения током. Предупредить эту опасность вы сможете, если не будете касаться токоведущих частей утюга голыми . В крайнем положении терморегулятор разомкнут. Он включается с характерным щелчком во время вращения. При незамкнутых контактах вы можете почистить их при помощи надфиля или полоски наждачной бумаги.

И уж если термопредохранитель, терморегулятор и шнур питания исправны, утюг можно выбрасывать или разобрать по запчастям.

Видео по теме

Источники:

• разборка утюга

Утюг – незаменимая вещь в домашнем хозяйстве. Обычно мы выбираем этот бытовой прибор надолго, руководствуясь удобством в его использовании. И если вдруг утюг вышел из строя, бывает очень жалко менять его на новый. Нельзя ли дать вторую жизнь нашему помощнику и отремонтировать его в домашних условиях?

Вам понадобится

• Отвертка, тестер.

Инструкция

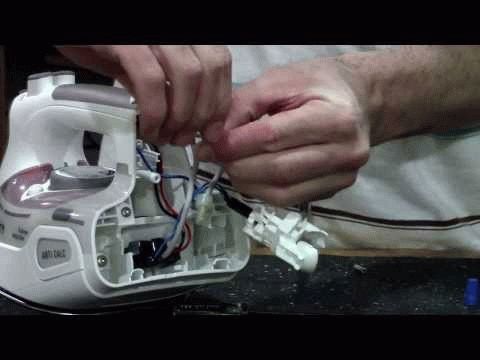

Разберите корпус утюга. Вначале откройте заднюю крышку - там, где подключается электрический провод. В зависимости от конкретной модели вы можете столкнуться с винтами под разный инструмент. Иногда приходится долго искать нужную отвертку или переделывать при помощи надфиля уже имеющуюся.

После открытия крышки проверьте шнур питания. Для этого используйте стандартный тестер или подключите к клеммам утюга патрон с обычной электрической лампочкой, включенной в сеть. Если проверка выявила обрыв шнура, укоротите его или замените на новый.

Если провод не поврежден, отсоедините верхнюю часть устройства от подошвы для проверки внутренних элементов. При разборке корпуса отыщите все крепежные винты. Если в конструкции предусмотрены защелки, аккуратно отожмите их при помощи отвертки. Запомните, какие детали и в какой последовательности вы отсоединяете, чтобы не ломать потом голову – куда пристроить лишние запчасти.

Внимательно осмотрите внутренние элементы утюга: нагреватель, терморегулятор, предохранитель. При помощи тестера проверьте каждый элемент (они включены последовательно).

Для профилактического ремонта терморегулятора, у которого могут не полностью замыкаться или размыкаться контакты, прочистите их надфилем или наждачной бумагой.

Если проверка выявила неисправность термопредохранителя, проще всего исключить его из электрической схемы, закоротив. Утюг будет исправно работать и без этого элемента, который является лишь дополнительной защитой на случай отказа терморегулятора. Главное – после окончания работы бытового прибора своевременно выключать его из розетки.

После того, как вы с успехом отремонтировали утюг, соберите его в обратной последовательности. Сборка облегчится, если в ходе разборки вы предусмотрительно схематично зарисовали ее последовательность.

Видео по теме

Источники:

Разберите утюг и проверьте все контакты, которые находятся внутри его корпуса. Особое внимание обратите на целостность сетевого шнура. Если сбита настройка терморегулятора, разберите утюг и установите регулировочный механизм на место. В случае перегорания ТЭНа просто замените его.

Вам понадобится

• отвертка, пассатижи, набор ключей, тестер

Инструкция

Если утюг перестал работать, разберите его, открутив все крепежные болты. Если корпус крепится к подошве двумя гайками, которые утоплены в него, используйте торцевой ключ соответствующего размера. Освободите контактную колодку и снимите ручку терморегулятора, которая крепится к корпусу двумя пружинами. Просто оттяните ручку от корпуса утюг а, и она снимется.

Внимательно проверьте все контакты внутри корпуса, если есть разрыв, зажмите провод в крепление для того, чтобы восстановить контакт. Если в утюг е есть предохранитель, проверьте его целостность, подключив к нему тестер и прозвонив его. Если исправен основной регулятор температуры, просто выбросьте предохранитель и закоротите проводку в том месте, где он находился, добившись надежного контакта.

Прозвоните силовой провод утюг а. Для этого один из контактов тестера присоедините к вилке, а второй поочередно к выводам в утюг е. Если сигнала нет – проблема в проводе. Обрежьте его максимально близко к контактам и прозвоните. В 99% случаев контакт нарушается на отрезке провода от вхождения в утюг до контактной колодки. Если провод цел, присоедините его к контактной колодке, если нет – замените его.

Если в этих узлах все нормально – осмотрите регулятор температуры. При его вращении должна срабатывать контактная группа с характерным щелчком. Замкните контакты и прозвоните тестером цепь, если не цепь разорвана, с помощью наждачной бумаги нулевки зачистьте контакты.

Если все исправно, значит осталась самая неприятная причина поломки – сгорел ТЭН утюг а. Поскольку он запрессован в подошву, сменить его не возможно, а это значит, что утюг безнадежно испорчен. На всякий случай осмотрите его выводы для подключения его к источнику тока, иногда они окисляются, и контакт исчезает. Зачистьте их и прозвоните ТЭН, если контакт появился, утюг будет работать.

Видео по теме

Такой прибор, как утюг, вошел и плотно укоренился в современной жизни. Практически каждой хозяйке знаком процесс глажения белья, а с современными моделями утюгов он стал легче и приятнее, ведь, в отличие от предшественников, они легки и компактны.

Инструкция

Первые отличались серьезными весовыми характеристиками и достигали почти пяти килограммов. Процесс глажения белья с ними был очень не простым и длительным. Однако современные технологии позволили создать легкие устройства с проводами и без них. Сегодня рынок представляет огромный ассортимент этого товара разных типов и моделей. Принципы работы беспроводных и проводных утюгов схожи. Оба вида утюгов искусственно нагреваются и при соприкосновении с поверхностью, которую нужно прогладить, нагревают и ее, устраняя при движении все образовавшиеся неровности.

Нагревания подошвы утюга с давних времен добивались разными способами. Первые упоминая об этих устройствах появились в 14 веке. В это время появились утюги, которые нагревались при помощи углей, засыпанных в нижнюю часть их конструкции. По бокам таких утюгов располагались маленькие отверстия, которые давали возможность попадания воздуха для разгорания топлива. Затем появился спиртовой утюг, работающий на основе спирта. Для того чтобы оборудование нагрелось до температуры глажения, его было необходимо предварительно поджечь.

С развитием физики и определения способов применения электрической энергии и ее преобразования на рынке возникли привычные сегодня утюги с электрическим нагревом. Внутри них были установлены спирали, которые увеличивают свою температуру от электросети – такие спирали называют общим понятием «нагревательный элемент». Температура нагревательного элемента сообщается подошве утюга, которая также нагревается. Терморегулятор включает и отключает спираль в зависимости от заданной температуры.

Беспроводные утюги очень удобны, ведь ими можно гладить даже большие вещи, не опасаясь, что шнур запутается или перекрутится, да и подносить гладильную доску поближе к розетке не придется. Разнообразие таких моделей огромно, поэтому даже человек, выбирающий вещь из средней ценовой категории, сможет оценить десятки разных приборов.

Основные параметры беспроводных утюгов

Беспроводные утюги дополняются специальной подставкой. Суть их работы проста: нужно поставить утюг на подставку, включенную в сеть, подождать немного, пока не разогреется подошва, а затем гладить. Когда утюг остынет, нужно снова поставить его «заряжаться». Выбирая устройство, обращайте внимание на время прогрева и остывания подошвы. Одни модели приходится возвращать на подставку каждые 30-40 секунд и ждать по 10 секунд, пока утюг достигнет нужной температуры. Другие могут работать без « » в течение 2-3 . Чем чаще и больше вам приходится гладить, тем удобнее для вас будет второй вариант.

Помните, что чем выше мощность беспроводного утюга, тем дороже он стоит. Важно найти компромисс между удобством и ценой.

Некоторые утюги можно превращать из беспроводных в проводные и обратно благодаря особой конструкции. Если вы хотите модель 2 в 1, это идеальный вариант для вас. Также обратите внимание на функционирования подставки: некоторые модели, увы, не позволяют звуковой сигнал, и это может раздражать. Если вы опасаетесь, что будете забывать вернуть утюг на место для прогрева, пиликанье прибора будет как нельзя кстати. Тем же, кого посторонние звуки раздражают, лучше поискать тихую модель.

Дополнительные нюансы, на которые стоит обратить внимание

Некоторые утюги дополняются функцией парообразования. Если вы планируете отпаривать вещи, либо гладить трудную в уходе ткань, отдайте предпочтение именно такому варианту. Отпариватель обойдется дороже обычной беспроводной модели, но зато будет более функциональным.

Важно, чтобы паровой беспроводной утюг имел самоочищающуюся подошву и специальную систему, не допускающую попадания крупных капель воды на ткань.

Обратите внимание на набор функций. Вам может пригодиться утюг с режимами сухой , вертикального отпаривания, интеллектуальной подстройкой под тип ткани, системой защиты от накипи. Чем больше функций у устройства, тем дороже оно стоит, поэтому важно выбирать те опции, которые вам действительно необходимы. Почитайте

В настоящее время существует огромное количество утюгов от разных производителей. Рано или поздно, возможны различного рода поломки, при которых требуется производить ремонт утюга. Особенно неприятно, когда утюг ломается в самый неподходящий момент.

Основной поломкой, которая чаще всего наблюдается у большинства утюгов, является прекращение нагрева. При поломке, в первую очередь, утюг необходимо разобрать. Разборка корпуса представляет собой процесс более сложный, чем последующий ремонт. Тем не менее, разобрать его нужно, и, для начала, открывается задняя крышка, где подключается электрический шнур. Обычно, крышка прикручена при помощи винтов.

При открытой крышке, в первую очередь, проверяется исправность электрического шнура. Как правило, шнур проверяется при помощи . В другом случае, патрон с обычной лампочкой на 220 вольт, подключается к клеммам там, где начинается шнур, после чего, вилка включается в розетку.

Основная причина неисправности

Наиболее часто жила шнура бывает оборвана в месте вхождения в корпус. В такой ситуации, электрический шнур можно просто немного укоротить. Если выяснится, что шнур и вилка находятся в исправном состоянии, то нужно проверить состояние внутренних элементов утюга.

Для этого, верхняя часть отсоединяется от подошвы, причем, очень важно, обнаружить все места крепления с помощью винтов. Винты могут располагаться в каких угодно местах, например, под ручкой температурного регулятора, под крышкой заливочного отверстия или под колпаком индикаторной лампочки. Кроме винтов, могут присутствовать дополнительные крепления в виде защелок, аккуратно отжимаемых отверткой. При разборке следует хорошо запоминать крепление и расположение узлов, чтобы не возникло затруднений при последующей сборке утюга.

Неисправность нагревательных элементов

Внутри утюга расположен основной элемент для нагревания, вмонтированный по краям подошвы. Кроме того, здесь расположены терморегулятор с термопредохранителем, прижатым к подошве с помощью скобы. Каждый элемент проверяется тестером, после чего принимается решение о ремонте или замене деталей. Если контакты терморегулятора невозможно прозвонить, то вполне возможно, что проблема решится зачисткой их наждачной бумагой или надфилем. Если произошло перегорание , его исключают из схемы. При нормальной работе утюга без предохранителя, производится замена неисправной детали.

Когда ремонт утюга закончен, его необходимо собрать в той же последовательности, в какой он разбирался.

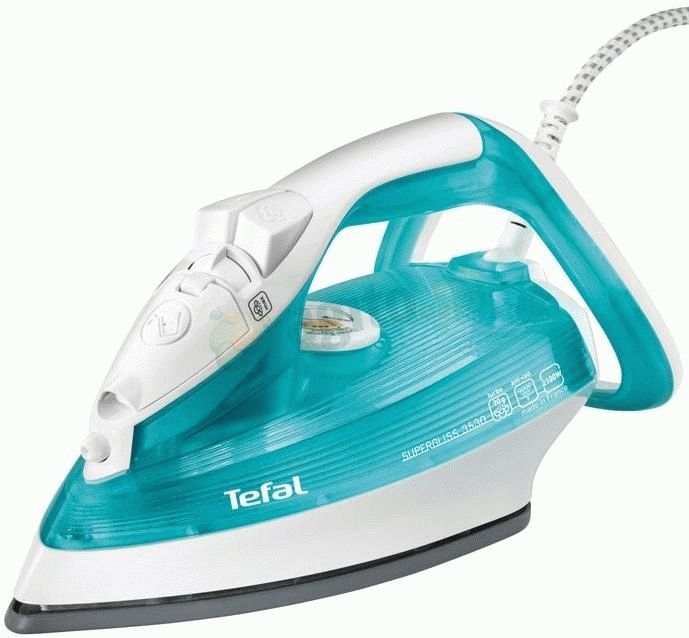

Tefal избегает выпускать обыденные утюги. Все паровые. Одна из немногих фирм, которая представила на рынке беспроводные модели. С некоторой долей уверенности скажем: Tefal делит первое-второе место с Philips в этом сегменте. Единственные беспроводные утюги, настигнувшие Россию. Конструкция намного отличается, основу составляют прежние основополагающие элементы. Подошвы одинаковы. Обусловливая сходство нагревающих элементов. Неудивительно, что ремонт утюга Tefal своими руками стремятся выполнить многие. Лидер продаж отечественного рынка.

Конструкция утюга

Начиная простейшими советскими утюгами, конструкция включает следующие элементы:

1. Корпус с регулятором.
2. Подошва.
3. Спираль, завальцованная в подошву.
4. Набор электрических соединений.

Бойлер, снабженный ТЭНом

Рядовой утюг снабжен двумя съемными деталями. Подошва, задняя стенка со шнуром. Всегда ставят болты, искусство состоит в отыскании крепежа. Старенькие советские утюги головки прятали под ручкой регулятора. Причем снять последнюю иногда было проблемой. Чаще удавалось сделать необходимое шлицевой отверткой, приводимой в действие умелыми руками. Задняя стенка могла крепиться болтом или просто защелкиваться. В последнем случае соединение становилось недолговечным. Зато за задней стенкой можно обнаружить колодку, куда крепится сетевой шнур. Неисправность кабеля провоцирует 20% неисправностей. Соответственно, прозвоним жилы немедля.

Ремонт утюгов удобно проводить, отбросив китайский тестер. Регулятор изменяет натяг биметаллической пластины. Повращайте ручку, попытайтесь понять, исправен ли сенсор, насколько гладко работает. Если образовались выбоины, некоторые участки плохо пропускают электрический ток, будет сразу видно. Разумеется, регулятора лишены утюги, снабженные функцией автоматической подстройки под ткань, в большинстве случаев, как полвека назад, круглая вращающаяся плашка располагается под ручкой. А что за подошвой.

Откручены болты, получим доступ к нагревательному элементу, механизму регулятора. У современных утюгов корпусом скрывает минимум две интересные детали:

1. Бойлер воды.
2. Разбрызгиватель.

Думающий о нас утюг Тефаль

Первый занимает произвольное место, определяется конструкцией. Второй облюбовал носик. Разумеется, подальше от подошвы. Схема действия такова:

• достигает нужной температуры подошва;
• автоматически подается жидкость из резервуара;
• под действием температуры вода становится паром;
• паровой удар сбрасывается специальной кнопкой, накачивающей чуть большее количество жидкости.

Теплотворная способность подошвы утюга ниже бесконечности. Между двумя паровыми ударами пройдет время. Бывают схемы, где выбросы идут разделенными короткими интервалами времени двойками, тройками. Как при полуавтоматической стрельбе. Затем — непременная пауза. Встречаются устройства с предварительным подогревом воды бойлером. Понятно, никакого бойлера внутри нет, водонагреватель, правда, стоит. Более высокая температура позволит легче получать пар. Замечательно смотрятся беспроводные утюги FreeMove, работающие циклами. Нагрев - 4 секунды, работа 25 секунд. Тепло запасается подошвой, водой (водные аккумуляторы тепла на основе бассейнов частных домов помогут объяснить принцип действия). Процесс контролируется автоматикой, достаточно энергии накоплено, начинает мигать зеленая лампочка, свидетельствуя: можно начинать гладить.

О беспроводных утюгах можно говорить отдельно. Конструкцией несильно отличаются от обычных с паром. У многих производителей приложена опция с пристегиванием шнура, однако особенность утюгов Тефаль: беспроводной означает – никакого провода.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело — поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть — удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный — формирует резистивный делитель, выполняяроль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Чистка утюга от накипи

5-процентного раствора налейте сантиметр в посуду. Внутрь положите тройку монеток, чтобы не перекрывали ни одну из дыр в подошве. Водружаем сверху утюг. Естественно, отключаем прибор от розетки. Вода закипает, остужается. Повторите цикл 2 — 4 раза, подошву следом промыть. Большинство утюгов снабжено функцией самоочистки. Залейте внутрь воды, удерживая подошву горизонтально над раковиной, нажмите кнопку, давая жидкости стечь. Рецепт очищает отверстия утюга, нижние ходы. Проводя процедуру периодически, монетки отчистите, избежите появления ржавчины на вещах.

Старайтесь использовать дистиллированную воду. Помимо типичного фильтра дедовский метод. Вскипятите воду! Соли жесткости соберет спираль электрочайника, грязь не так страшна, как на одежде. В утюгах с бойлерами уксус используется в штатном режиме для проведения периодической чистки. Средство универсальное, пользоваться любят рекомендовать производители отпаривателей, пароочистителей, прочей бытовой техники. Запомните: нельзя чистить уксусом резиновые вещи. Касается прокладок стиральных и посудомоечных машин, водонагревателей. Разбрызгиватель резиновые детали содержит. Уксус вреден узлу. Вызовет преждевременное старение изделия, износ деталей. Самостоятельный ремонт утюгов Тефаль приведет к новой головной боли.

Разбрызгиватель чистить иногда приходится. Вода через носик вперед брызгать отказывается — отверстие забилось. Избегайте применять уксус, лимонную кислоту, химикаты. Аккуратно используйте спички, булавки, прочую мелочь, покупайте средство против накипи стиральных, посудомоечных машин. Удаляет осадок, образованный порошками, кондиционером на стенках бака. Средство для очистки посудомоечных, стиральных машин отлично подойдет для разбрызгивателя. Остальное чистите уксусной кислотой. Нелишним будет прочитать инструкцию, практика показывает: бумага обычно идет непосредственно в корзину.

Вывод

Ремонт утюгов с парогенератором принципиально ничем не отличается от обычных. Громкое слово просто означает емкость для воды с клапаном, приводимым в действие автоматикой, кнопкой. Расположение дырочек подошвы позволяет изучить встроенный парогенератор. Выстроились краем: из емкости вода просто капает в центр. Когда отверстия усеяли поверхность, внутри стоит проточный нагреватель или бойлер. Дороге к подошве вода становится паром.

Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.

Если говорить об электроутюгах, есть они трех типов:

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар. И тут важно понимать в чем именно дело.

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

• Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.







• Снимаете кнопки подачи пара, парового удара, разбрызгивателя, терморегулятора. Часто их можно вынуть просто потянув верх. Некоторые снабжены защелками, которые надо поддеть чем-то тонким — подойдет обычная отвертка маленького размера, можно попробовать использовать пилочку для ногтей, полосу пластика (можно отрезать от старой ненужной пластиковой карты).



• Вкручиваете все винты, которые видите.
• Во многих моделях утюгов ручка состоит из двух частей. Верхняя может держаться на одном-двух винтах и защелках. Возможен вариант вообще без винта — только на защелках. Сняв эту часть, получаете доступ к другим винтам, удерживающим корпус.

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Проверяем самое простое

Часто утюг не работает из-за проблем со шнуром. При эксплуатации он часто сгибается, в местах сгиба повреждается изоляция, могут даже появляться искры. Потому первый шаг при самостоятельном ремонте утюга — осмотр и прозвонка шнура. Для прозвонки нужен будет мультиметр (как с ним работать читайте ).

Разобрать утюг — это самое начало

Проверка электрошнура

Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура. Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.

Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи , место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.

Клеммы и контакты

Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.

Снять заднюю крышку обычно труда не составляет — один болт

Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали. Важно — добраться до контактов.

Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.

Если вы собираетесь снимать провода с контактов, сфотографируйте как все было. Меньше будет проблем при сборке. Человеческая память — ненадежная штука. Фото намного надежнее.

Проверка шнура на целостность проводов

Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.

Прозвонка шнура утюга

Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.

Регулятор температуры

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Предохранитель

Термопредохранители бывают одноразовые и многоразовые. Одноразовые при превышении критической температуры перегорают. После этого утюг не включается и восстановить его работоспособность можно только заменив одноразовый предохранитель.

Многоразовый сделан на основе все той же биметаллической пластины и работает также. Этот узел повышает надежность утюга — не дает ему перегореть, если, вдруг, не сработал терморегулятор. Чаще всего причина не работающего утюга — перегорание предохранителя. Это порядка 50% случаев выхода этого прибора из строя. Это случается, если и терморегулятор, и многоразовый предохранитель не отключили утюг.

Добраться до предохранителя можно лишь полностью сняв корпус. Находим его, прикасаемся щупами мультиметра с двух сторон. Если звуков нет, виноват именно он. Выпаиваем неисправный, ставим аналогичный. Можно еще вместо него поставить «жучок» — впаять кусок провода. Но при очередном сбое перегорит уже ТЭН, а не предохранитель. Тогда ремонт утюга своими руками закончится покупкой нового — цена на подошву сопоставима со стоимостью нового утюга.

Проблемы с подошвой утюга (ТЭН + емкость для воды)

Во многих моделях утюга ТЭН вместе с емкостью для воды запаян в едином корпусе. Проблемы с одной из этих частей ведут к одному — к покупке нового утюга. Замена подошвы нецелесообразна, так как стоит эта запчасть чуть меньше нового утюга. Даже если вы решите менять подошву, нет гарантии, что вы найдете нужную вам — рынок меняется быстро, модели снимаются с производства, запчасти на них не выпускаются. В общем, если вы в самостоятельном ремонте утюга добрались до этого этапа, скорее всего, отправитесь в магазин за новым.

Есть только небольшой процент случаев, когда работоспособность подошвы можно восстановить — если контакты окислились настолько сильно, что пропал контакт. Находим эти контакты, хорошенько их зачищаем и обжимаем. Далее проводим измерения.

Выставляем мультиметр в режим измерения сопротивления. В утюгах ТЭНы обычно имеют сопротивление порядка 250 Ом (точнее посмотрите в паспорте), так что предел измерений — 1000 Ом. Если сопротивление где-то в этих пределах — все нормально. Если показывает «бесконечность» — нагревательный элемент перегорел. Как уже говорили, замена смысла не имеет, практичнее купить новый утюг.

Тот же выход — поход за новым утюгом — может быть и в ситуации исправным нагревательным элементом. Такое случается, если деформировался резервуар для воды. Его может разорвать или раздуть. В любом случае утюг оказывается неработоспособным, хотя электрическая часть «в норме». Это повреждение — проблемы с емкостью для воды — происходит при большом количестве накипи. Его проще предотвратить, чем устранить. Надо в утюг заливать воду с малым количеством солей. Да, производители пишут, что можно лить воду из-под крана. Свой гарантийный срок он отработает. А дальше — покупайте новый.

Что делать если не выходит пар

Пар не выходит обычно если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированую воду (идеально), пропущенную через фильтры или хотя-бы кипяченую.

Очистить утюг от накипи несложно. Для этого берем металлическую или жаростойкую емкость, в которую его можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор пара выставляем на максимум, устанавливаем утюг так, чтобы его задняя часть была чуть выше носика. В качестве подставок можно использовать обычные монеты.

Наливаем раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и емкость для воды очистятся. Правда, пока выйдет весь осадок, на белье могут оставаться следы.

На этом ремонт утюга своими руками закончен. Если он по-прежнему не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и колодка, терморегулятор, предохранители, ТЭН.
