1. Для бытовой техники и внутреннего освещения

Перед установкой кухни важно спланировать расположение техники и ее количество, чтобы предусмотреть нужные розетки. Стандартные предметы: плита или и духовой шкаф, холодильник, вытяжка. Опционально: микроволновая печь, посудомоечная машина, чайник, кофемашина, тостер, мультиварка, встроенное освещение.

При ремонте вы не можете точно знать, появится ли у вас тостер через несколько лет или нет, поэтому лучше заранее сделать чуть больше розеток. При этом нужно учесть, что не каждый раз будет использоваться и подключаться к сети одновременно. В итоге получается примерно 7-8 розеток только в районе кухонного гарнитура. Добавьте еще пару штук около обеденного стола - вдруг вам понадобится подключить телефон на зарядку или вы захотите поставить там .

Рекомендуемая высота установки розеток для встроенной техники: 30-60 см. Некоторые размещают их в цоколе мебели - на высоте 5 см от пола. Нельзя располагать розетки непосредственно за встроенными электроприборами. Розетку для вытяжки лучше сделать на высоте 50-60 мм от верха кухонного шкафа. Ее не должен закрывать вентиляционный воздуховод.

Розетки над столешницей расположите на высоте 10-30 см от рабочей поверхности.

2. Для дополнительной техники

Иногда розетки на кухне нужны и для пылесоса. В таком случае их стоит расположить на высоте 30-40 см от пола.

Общий кухонный выключатель иногда выносят в коридор, располагайте его на высоте 75-90 см и на расстоянии 10-15 см от двери.

Дизайн: AnARCHI

Размещение розеток под телевизор зависит от места, где вы его расположите, и от размеров экрана. Лучше скрыть их за экраном, но обеспечить доступ к вилкам питания. Понадобятся 2 стандартные электророзетки: одна ТВ и одна интернет-розетка - для современных смарт-телевизоров обязательная опция.

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери - 10 см.

2. В ТВ-зоне

Телевизор - обязательная вещь для многих в гостиной. В нужно несколько розеток. Средняя высота расположения - 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения - от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

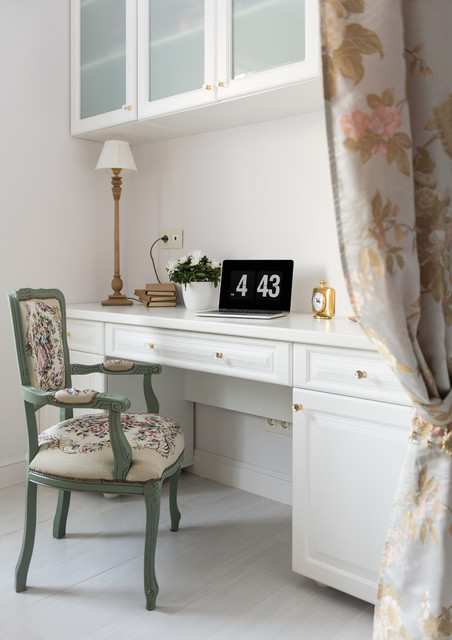

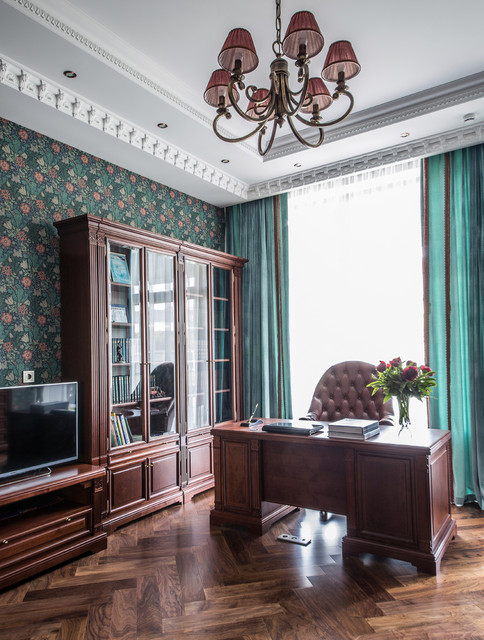

4. У рабочего стола

Нередко гостиная является еще и . В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу - вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Детская комната

1. У двери

При входе в комнату традиционно размещают выключатель. Обычно тумблер устанавливают на высоте 75-90 см от пола, чтобы каждому члену семьи было удобно. Также важно проследить, не закрывает ли выключатель шкаф или открытая дверь - размещайте его с той же стороны, где находится ручка.

Рядом с выключателем стоит расположить и розетку. Она понадобится для пылесоса, обогревателя или увлажнителя воздуха. Рекомендуемые параметры размещения: высота около 30 см и расстояние от двери 10 см. Если ребенок маленький и начинает ходить, предусмотрите заглушки или крышки для розеток.

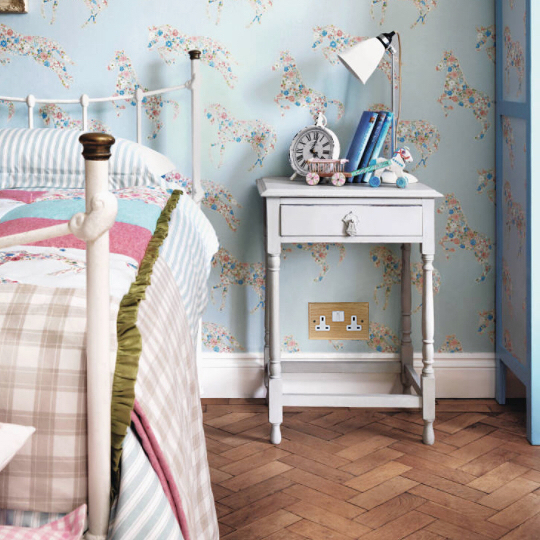

2. У спального места

Возле кровати потребуется розетка для ночника, музыкальной подвески на кроватку или другого прибора (того же увлажнителя воздуха). Не забудьте про защиту, это место станет самым доступным для ребенка, как только он начнет вставать самостоятельно в кроватке.

Для взрослого ребенка розетки пригодятся и напротив кровати, для телевизора. Иногда их можно интересно обыграть в интерьере, если телевизор пока не куплен.

3. У рабочего стола

Комната школьника должна быть с письменным столом - там тоже необходимы розетки. Как минимум, для лампы и компьютера. Где ставить - над столешницей или внизу - вопрос спорный. Некоторые считают, что постоянно лезть под стол, чтобы подключить устройство, неудобно. Другим не нравится вид проводов. Выбирайте, взвесив все за и против.

Спальня

1. Рядом с кроватью

Современному человеку необходима розетка около кровати. Зарядить телефон, электронную книгу, поработать за ноутбуком - без розетки рядом будет неудобно. Блок из нескольких розеток по бокам кровати спасет от этих неудобств.

2. У функциональных зон

Дальнейшие варианты зависят от мебели и зон, которые предусмотрены в спальне. Если это рабочий стол - правила будут те же, что для гостиной и детской. Если хотите повесить телевизор - тоже учитывайте рекомендации, перечисленные выше.

Дизайн: Ольга Шипкова

3. У двери

Здесь нужно расположить выключатель - средняя высота та же, что и в других комнатах. Выключателей может быть несколько, в зависимости от : споты, торшеры, бра. Также не лишним будет предусмотреть розетку для пылесоса.

Ванная

Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: , фен; опционально: водонагреватель и . Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см.

Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.

Прихожая

В прихожей розетка и выключатель нужны у входной двери. Розетка пригодится для пылесоса, а свет всегда удобно включить сразу после входа в квартиру. Иногда выключатели размещают в прихожей у входа в ванную комнату и кухню.

Занимаясь ремонтом или строительством, многие владельцы квартир задаются вопросом о том, как правильно разместить выключатели или розетки в квартире. Ведь от этого зависит не только удобство пользования ими, но и безопасность эксплуатации, а, следовательно — здоровье.

Чтобы правильно разобраться с этим вопросом рассмотрим существовавшие в недалеком прошлом правила их размещения и новые, пришедшие из других стран, веяния.

Старые традиции

В советские времена было принято устанавливать выключатели освещения в жилых помещениях около входа в них на уровне высоты плеч взрослого человека или размещать под потолком. А розетки монтировали в стене на расстоянии 90-100 см от пола.

Пример размещения потолочного выключателя в коридоре. Для управления светом к механическому подпружиненному рычагу, спрятанному внутри корпуса, привязан шнур. При первом его натяжении свет загорается, а при втором — гаснет.

Настенные выключатели располагали на уровне около 160÷180 см от пола. Это расстояние считалось наиболее подходящим, оптимальным для управления светом. Пример размещения блока выключателей между дверным проемом демонстрирует фотография.

На следующем снимке показано расположение розетки в комнате по старым правилам.

Сейчас еще жители многих квартир эксплуатируют электропроводку с таким расположением коммутационных аппаратов, привыкли к ней, считают нормой.

Новые веяния времени — Евростандарт

Вообще-то термином «Евростандарт» сейчас пользуются часто, но он в рассматриваемом нами вопросе ничего особенно конкретного не определяет, так как пришел к нам из соседних стран вместе с понятием «Евроремонт», предназначен для комплекса расчетов конструкций в строительстве и защиты их в интересах потребителя.

Действующие строительные нормативы, а также правила в электроустановках жестко не лимитируют высоту размещения, количество или расположение розеток и выключателей в жилых помещениях. Они только дают общие рекомендации, оговаривая опасные помещения и способы монтажа в них с соблюдением защитных мер.

На кухне наименьшее расстояние от электроприборов, включая розетки и выключатели, до газового оборудования (плиты, газопроводы) должно быть более 50 см.

Внутри ванных комнат допустимо устанавливать розетки в зоне 3, которая ограничивается расстоянием в 60 см от раковины, ванны и другого водяного оборудования. ГОСТ Р 50571.11-96 определяет правила применения в таких помещениях защитных устройств: дифференциальных автоматов, УЗО, разделительных трансформаторов.

Поэтому выбирать место расположения электрических розеток и выключателей необходимо с учетом удобства пользования ими, а не только установившимися в прошлое время традициями.

Для каждого помещения до проведения электротехнических работ необходимо составить эскиз, план-схему в масштабе с расположением мебели и электроприборов, отметить на ней места подключения к электрической сети, включая слаботочные цепи: телефон, телевидение, сигнализацию и другие устройства.

Важно предусмотреть небольшой запас этих мест для будущего оборудования. Практика показывает, что это оправданно.

Расположение розеток

Их для техники стационарного расположения, например телевизора, компьютера, стиральной машины, морозильника… необходимо располагать со свободным доступом к ним, но желательно скрывать за самими приборами.

Периодически используемые розетки принято в целях дизайна располагать на одинаковой высоте от пола, обычно это расстояние выбирают порядка 30 см. Они в этом случае менее заметны. Рекомендуется выбирать такое их количество, чтобы было удобно пользоваться пылесосом и переносными электроприборами во всех помещениях.

Электрические розетки над письменным столом, прикроватными тумбочками размещают над поверхностью мебели на высоте 10÷20 см.

Расположение выключателей

Их рекомендуется монтировать на стене около входной двери со стороны ручки на удалении более 10 см от проема и высоте порядка 90-100 см. Такое местоположение удобно для взрослых: не надо высоко поднимать руку. А дети в возрасте от четырех лет уже могут сами пользоваться освещением.

Потолочные конструкции выключателей с опущенным шнуром для управления по-прежнему используются в дизайне комнат.

Тип помещения и его назначение тоже надо учитывать для установки выключателей. В длинном коридоре по его концам можно установить два проходных переключателя для управления одним светильником. У входа в близкорасположенные комнаты можно поставить блок из нескольких выключателей для управления светом в отдельных помещениях из одного места.

В спальне удобно расположить выключатели так, чтобы ими можно было отключать освещение, не вставая с кровати, простым поднятием руки.

Применяемое в большинстве случаев правило монтажа розеток от пола на 30 см и выключателей на 90 см считается универсальным. Если вы не уверены в будущем расположении мебели или электроприборов в помещении, то смело пользуйтесь этим методом.

Как спланировать размещение розеток и выключателей в помещениях

Для составления рабочего эскиза расположения электроприборов и мебели воспользуйтесь общими рекомендациями, приведенными на картинке ниже.

Внутри коридора удобно разместить:

квартирный распределительный щиток с защитными автоматами;

электросчетчик (возможна его установка в квартирном щитке или отдельно, в зависимости от местных условий);

выключатель или блок из них;

• ответвительную коробку для коммутации кабелей.

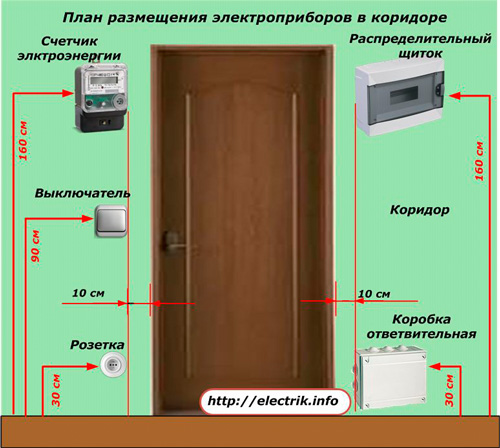

На картинке ниже показан один из возможных вариантов монтажа электроприборов в коридоре.

Для спальни вариант размещения розеток и выключателей с двух сторон кровати показан на следующем рисунке.

Ванные комнаты и душевые по электробезопасности из-за повышенной влажности требуют особого внимания. Размещение в них розетки, вентилятора и кнопки дистанционного управления электроприборами демонстрирует нижеприведенный план.

Следующая схема показывает установку электрооборудования на кухне с учетом расположения в разных местах розеток для вытяжки, газовой плиты и электрофицированной посуды: мультиварки, электрочайника, скороварки, хлебопечки…

Здесь высота установки розетки над столом может меняться в зависимости от его высоты. Удобно ее устанавливать так, чтобы она возвышалась над поверхностью мебели на 10-15 см. Причем для современной кухни лучше использовать не единичную электророзетку, а целый блок из них.

Монтаж проводки в частном доме является трудоемким процессом, но тем не менее он под силу даже электрику-новичку! Если вы настроены самостоятельно выполнить все расчетные работы и имеете под рукой весь необходимый инструмент, или же просто хотите проконтролировать работающего электрика, далее мы рассмотрим весь процесс от А до Я. Чтобы технология была понятна даже для начинающих (так сказать, чайников) мы пошагово рассмотрим, как должна быть проведена электропроводка в доме своими руками.

Процесс состоит из нескольких основных этапов:

• выбор способа прокладки (открытый, скрытый);
• создание схемы;
• разметочные работы;
• выбор составляющих элементов;
• непосредственно электромонтаж;
• получение разрешения на подключение к местной электросети.

На примере нового дома рассмотрим, как самостоятельно провести электропроводку.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Преимущество заключается в следующем:

• поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
• более простые установочные и подготовительные работы (не нужно в доме);
• удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один - очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

В местах для установки распределительных коробок, выключателей и розеток делаем круглые углубления перфоратором с коронкой (глубину и диаметр штробы подбираем в соответствии с габаритами изделий). В зависимости от типа стен выбираем алмазную или победитовую коронку (для бетона) или коронку для дерева и гипсокартона.

Увидеть, как делать штробы по электропроводку в доме, Вы можете на видео ниже:

Шаг 2 — Крепление распределительных коробок

В колодцы (так называемые круглые штробы) устанавливаются коробки и подрозетники. Для их монтажа рекомендуется использовать шурупы с дюбелями либо слой асбеста (около 2 мм). После надежной фиксации коробок, переходим далее.

Наглядно увидеть процесс установки подрозетника Вы можете на следующем видео:

Шаг 3 - Монтаж кабеля

Штроба вычищается от остатков пыли, камней и других посторонних предметов, прогрунтовывается или проливается водой, после чего необходимо в неё уложить кабель. Для крепления электропроводки рекомендуется использовать штукатурку или алебастр. Те кто не хочет иметь дело с раствором, могут закрепить провод с помощью дюбель-хомутов.

Шаг прихватывания - около 40 см. Об остальных мы рассказали в соответствующей статье, которую настоятельно рекомендуем прочитать!

Шаг 4 - Подключение розеток и выключателей

Как только штукатурка полностью застынет (примерно через сутки), ее необходимо тщательно затереть с помощью терки. После этого можно переходить к установке розеток и выключателей.

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите

Приступив к ремонту, в первую очередь необходимо позаботиться о замене инженерных коммуникаций. Ведь именно от них зависит функциональность и долговечность электрических приборов. Старая проводка может в лучшем случае вывести бытовую технику из строя, в худшем - спровоцировать короткое замыкание, которое способно послужить причиной пожара. Поэтому разводка электропроводки в частном доме должна выполняться с соблюдением требований по технике безопасности и в соответствии со схемой работ.

Составление плана

Как правило, электрика в новых домах не нуждается в замене. В данном случае может потребоваться лишь размещение дополнительных осветительных приборов и новых розеток. В старых домах нужны анализ и замена поврежденного участка, предпочтительно - всей проводки.

При замене электрики первым этапом работ является составление схемы, в которой следует четко определить места предполагаемого расположения бытовой техники и другого электрического оборудования (компьютеров, вытяжки, кондиционеров). Также не стоит забывать, что на современной кухне нужно устанавливать много розеток.

После размещения всей бытовой техники необходимо рассчитать сопротивление и нагрузку. Только после этого определяется необходимость монтажа дополнительных автоматов. Для мощных приборов требуется отдельная схема электропроводки. Это позволит грамотно распределить нагрузку и, соответственно, предотвратить выключение электропитания во всем доме.

Способы монтажа

Замена электропроводки начинается с определения ее месторасположения. Если планируете полностью заменить систему электроснабжения, то достаточно выяснить точное расположение провода, входящего в дом, и уже от него разводить кабель по установленной схеме. Поиск выполняется посредством специальных приборов.

Разводка электропроводки в частном доме может выполняться двумя основными способами - закрытым и открытым. Рассмотрим их более подробно.

Закрытый способ

В данном случае предусмотрено полное скрытие системы электроснабжения. Скрытая электропроводка позволяет не только создать эстетичный интерьер, но и обезопасить инженерные коммуникации от различных повреждений.

Однако этот вариант монтажа нуждается в тщательном подходе. Чтобы скрыть кабель, нужно будет дополнительно приобрести гофрированные трубы для электропроводки. Для каждой точки (выключателя, розетки) потребуется купить специальную коробку, которая обезопасит установленный механизм.

В местах прокладки инженерных коммуникаций в стенах устраиваются штробы. Как только будет полностью выполнена разводка электропроводки в частном доме, необходимо соединить между собой провода и проверить работоспособность системы. И только после этого наносится слой штукатурки.

Открытый способ

Открытая схема электропроводки обеспечивает свободный доступ к проводам и каждой точке системы. В данном случае провод укладывается в специальные пластиковые короба, которые при желании прекрасно впишутся в интерьер. Соединение электропроводки осуществляется посредством специальных связок.

Техника безопасности

Разводка электропроводки в частном доме должна размещаться в свободной доступности. Все счетчики, розетки, щитки и выключатели должны находиться вдали от газовых приборов и в открытых местах.

Розетки необходимо монтировать на высоте не менее 300 мм от уровня пола, а выключатели - на уровне опущенной руки. В туалете и ванной комнате розетки устанавливать нежелательно. Однако если такая необходимость все-таки возникнет, понадобится прокладка отдельной линии и качественная изоляция кабеля.

Важно точно соблюдать требования техники безопасности. Монтаж электропроводки должен производиться в полностью обесточенном помещении. Необходимо соблюдать рекомендации по устройству кабеля и следить, чтобы он не соприкасался с конструкциями из металла.

Основные этапы

Электропроводка своими руками должна осуществляться последовательно. Весь процесс состоит из следующих основных этапов:

• Составление монтажной схемы.
• Разметка.
• Строительные работы.
• Прокладка кабеля.
• Установка осветительных приборов и розеток.
• Соединения кабеля в единую систему.
• Пусконаладочные работы.

Составление схемы

Перед тем как сделать электропроводку, необходимо разработать чертежи. Это требуется для определения количества потребителей электрической энергии и способов их подключения. Схема позволит выяснить места установки всех элементов, оптимальное расстояние между ними, а также точное количество расходного материала.

Чертежи допускается составлять в произвольном порядке, однако желательно соблюдать некоторые требования.

Мощная бытовая техника (бойлер, электрическая плита, стиральная машина) должны быть заземлены. Для этого потребуется монтировать 3 провода для электропроводки («фаза», «ноль», «заземление»). Следует разделить линии для подключения ламп и розеток.

Разметка

В соответствии с проектной документацией необходимо произвести разметочные работы. Следует обозначить места прокладки кабеля и установки розеток. На этом этапе также можно изучить особенности обеспечения других инженерных коммуникаций (водоснабжение, канализация, отопление и т. д.).

Строительные работы

После разметки следует приступить к бурению стен. Это требуется для прокладки коммуникаций. Пробуриваются штробы - специальные каналы в бетоне или кирпиче. Данные отверстия могут быть различными по глубине и размеру. При отсутствии профессионального оборудования для сверления штроб можно воспользоваться обыкновенным зубилом. Но в этом случае процесс займет значительно больше времени. Поэтому желательно воспользоваться перфоратором или болгаркой. Чтобы создать отверстия под выключатели и розетки, нужно пробурить круглые углубления диаметром 80 мм.

Укладка кабеля

Как уже упоминалось выше, электропроводка своими руками может выполняться двумя способами - закрытым и открытым. В первом случае монтаж осуществляется в бороздах под штукатуркой. Традиционно такие коммуникации создаются еще в процессе возведения здания. Данный вариант применяется при строительстве домов для обеспечения максимальной безопасности. Но стоит отметить, что для этого варианта характерны существенные недостатки - к примеру, они труднодоступны при необходимости дополнительного присоединения токовых приемников. Также кабель при скрытой проводке может прокладываться в конструкции пола.

Во втором случае провода для электропроводки прокладываются открыто по поверхности стен и потолков. Этот вариант больше подходит для технических помещений и дачных домов.

Установка светильников и розеток

Электроустановочное оборудование можно разделить на несколько видов - светильники, выключатели и розетки. Все они могут принадлежать к открытой или скрытой проводке.

Данное оборудование необходимо монтировать на специальных подрозетниках толщиной не менее 10 мм и диаметром 70 мм. Изделия должны быть выполнены из материалов, не проводящих ток - текстолита, оргстекла, дерева. Коробки устанавливаются в штробы и закрепляются посредством гипсового раствора.

С выключателя снимается верхняя крышка, к клеммам присоединяется кабель с запасом примерно 50-60 мм. Чтобы задвинуть в коробку корпус изделия из пластин распорных скоб, необходимо демонтировать винты. Затем их следует завернуть, распорки раздвинуть для фиксации в установочном устройстве. Для предотвращения перекоса розетки винты необходимо закручивать по очереди. И в завершение крышка устанавливается на место.

Выключатели устанавливаются в разрыв провода «фаза», ведущего к патрону лампы. В случае короткого замыкания это позволит максимально быстро обесточить сеть, а при замене осветительных приборов обеспечить безопасность.

В процессе монтажа нужно следить за тем, чтобы выключение осуществлялось за счет нажатия верхней клавиши. Розетки подключаются параллельно магистральной линии электрической сети.

Соединение кабеля в единую систему

Соединение линии в единое целое осуществляется посредством специальных клемм. Чтобы в дальнейшем обеспечить удобную эксплуатацию электрической проводки и возможность отключения или присоединения дополнительных потребителей, рекомендуется выполнить маркировку кабельных соединений.

Пусконаладочные работы

Проверка работоспособности электрической сети является одним из важных моментов, так как это позволит предотвратить многие проблемы в дальнейшем. Пусконаладочные работы предполагают следующие этапы:

• Визуальный осмотр электроустановки на соответствие требованиям проведения электромонтажных работ и проектной документации.
• Измерение сопротивления изоляции.
• Проверка наличия цепи и качества соединения заземляющих устройств.
• Тестирование креплений для установки светильников и узлов розеток.

Разрешение на подключение

Монтаж электропроводки жилого дома завершен, объект готов к подаче напряжения. Владелец электрических сетей на основании приемо-сдаточных мероприятий оформляет акт допуска к присоединению. В процессе приемо-сдаточных мероприятий разрешается подача напряжения на новый дом на основании договора в течение всего срока испытания. Для проведения этих испытаний нужно будет обратиться к владельцу электрических сетей, к которым подключается электроснабжение, с заявлением о проведении технического осмотра и допуска на присоединение. К заявлению нужно приложить следующие документы:

• Действующие технические условия.
• Проектную документацию со всеми необходимыми согласованиями.
• Сведения об установленных приборах учета электрической энергии.
• Акт эксплуатационной ответственности сторон и балансовой принадлежности.
• Однолинейную схему электроснабжения.

Если вы решили выполнить замену электрических сетей, то необходимо уяснить несколько основных правил:

• Перед монтажом нужно начертить схему проводки с указанием мест расположения выключателей, осветительных приборов, розеток, устройств учета и защиты электрической энергии.
• Замена электропроводки - это не оклейка обоями помещения. Желательно осуществлять ее монтаж максимально быстро и за один раз.
• Важно, чтобы монтажом занимались квалифицированные специалисты.
• Как правило, замена проводки проводится раз в 30-50 лет, все зависит от качества монтажа и используемых материалов. Поэтому в данном случае экономить не стоит, это в первую очередь касается защитных устройств и кабельной продукции.
• Для электропроводки желательно использовать медный кабель. Несмотря на то что он, в отличие от алюминиевого, значительно дороже, медный провод обладает отличными механическими и электрическими характеристиками.

В данном тексте речь пойдёт о том, как оборудовать электропроводку в доме своими руками, а так же будут рассмотрены схемы и разводки. Некоторое время назад нагрузка на электросети городов и сёл была незначительной, но в современном мире нагрузка на электросети стала значительно выше.

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

Главное учтите такие детали , как распределительные коробки, выключатели, счётчики и розетки должны быть в зоне быстрого доступа.

Необходимо знать, что российские стандарты сильно отличаются от иностранных стандартов, а это значит, что иностранные схемы электропроводки нельзя использовать в нашей стране. Всю электрику в доме планируют на начальном этапе, для этого рисуют и указываете на нём места, где будут выключатели, розетки, и т.п.

На данном этапе очень важно создать схему, где будут указаны места расположения приборов.

Следующим этапом будет указание мест прокладки проводов в доме.

После всех вышеперечисленных манипуляций производите разводку проводов.

Существует три вида разводки и подключений :

• Последовательный;
• Параллельный;
• Смешанный.

Более экономный вариант считается смешанный.

Для облегчения своей работы делают распределение нагрузки. Например:

• комнат, коридора и кухни;
• Освещение и туалета;
• Розетки в комнатах и коридорах;
• Розетки в кухне.

Такой вариант является простой разгрупировкой потребителей электричества и чем меньше групп, тем экономнее буде израсходован материал. Для того чтобы упростить прокладку проводки, ее монтаж производят подили в плитах перекрытий. В схеме такую прокладку проводки отмечают штрих пунктирными линиями.

Расчет тока потребления

При проведении проводки необходимо учитывать силу тока, которая должна будет протекать по сети, то есть это отношение суммарной мощности всех потребителей к напряжению. В домах и квартирах максимальное потребление тока не доходит до двадцати пяти Ампер.

Все материалы необходимо выбирать по данному параметру. От силы тока зависит сечение проводов.

Если вы вычислили, что ток потребления у вас составляет 16 Ампер, то нельзя предохранители устанавливать с таким же значением тока срабатывания.

Необходимо брать большее стандартное значение, чем расчётное.

Разводка электрики в доме своими руками

Для монтажа проводки своими руками, необходимо знать какой нужно, применить кабель. Ведь он производиться с разным сечением, его выбирают исходя из токовых параметров.

На данном этапе вам необходимо будет посчитать количество материалов, какие могут понадобиться для монтажа электропроводки. Такие работы как составление проекта, разводка, монтаж производиться быстро, но есть некоторая сложность в подсчёте количества необходимого для проводки провода. Но замеры можно произвести, взяв для этого рулетку.

Сделав замеры, прибавьте дополнительные четыре метра на всякий случай. Перед входом в строение устанавливают осветительный щит и все провода из дома необходимо подвести к нему, а так же в нём устанавливают автоматы. Автоматы должны иметь ток срабатывания в 16 или 20 Ампер.

Электроплита должна быть подключена к отдельному автомату. Так же не забудьте посчитать количество розеток и коробок, это будет не трудно сделать, ведь всё расположено в схеме.

Для проведения электропроводки ещё могут понадобиться наконечники, изолента, различные трубки, коробки, термоизоляция, кабель каналы и многое другое.

При работе вам понадобятся следующие инструменты:

При замене старой проводки, для ее обнаружения необходим специальный датчик. Для прокладки проводов на стенах сделайте разметку. Следующим этапом после разметки расположения кабеля, размечают расположение розеток, щитков, коробок, выключателей.

Для начала при помощи перфоратора с насадкой высверливают специальные отверстия под розетки, коробки, выключатели.

Для того чтобы проложить провода, в стенах делают специальные канавки их делают с помощью
