При организации проводки внутри помещения многие не задумываются о выборе провода и часто используют первый попавшийся вариант. При прокладке на улице такой подход недопустим, ведь здесь присутствует ряд негативных факторов - колебание температур, влияние УФ лучей, повышенная влажность, риск механических воздействий и прочие. Вот почему важно знать, какой провод использовать для проводки на улице, и что учесть в процессе его прокладки.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла - алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш - установочный, К - контрольный, М - монтажный и прочие.

Изоляция (материал):

• П - полиэтилен.
• Н - негорючая резина.
• B - ПВХ.
• К - капрон.
• Пс - самозатухающий полиэтилен.
• С - свинец.
• Пв - вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б - с бронированной оболочкой.
• Г - без брони (гибкий).
• А - асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй - сечение, а третий - класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям - стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

Способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество - компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

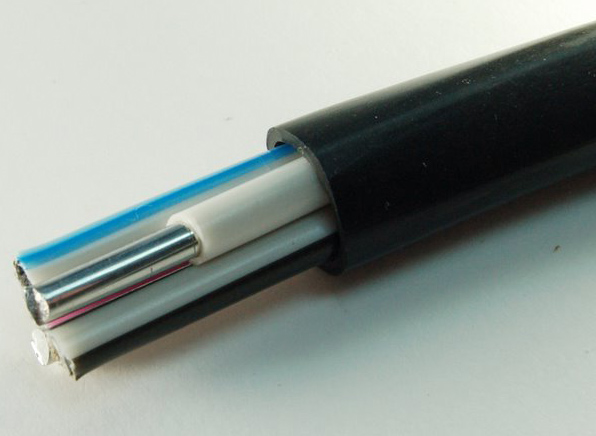

АВБбШв - изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв - вариант с медными проводами. Особенность - возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Стойкость к влаге и перепадам температур.
• Ресурс - 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

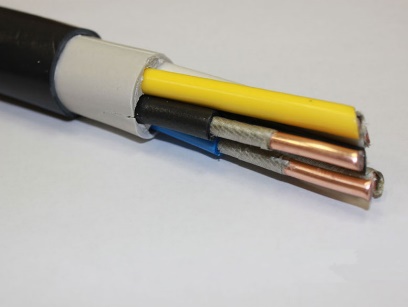

NYY - кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

• Стойкость к воде и огню.
• Соответствие международным нормам.
• Наличие разноцветной изоляции проводов.
• Удобство организации проводки на улице.
• Черная внешняя оболочка их ПВХ пластика.
• Стойкость к перепадам температур.
• Ресурс - 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

Которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие нормам союза электротехников Германии.
• Термостойкость и способность работать в широком температурном диапазоне.
• Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
• Сечение круглое, цвет - серый.
• Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

• с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
• . Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
• ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток - наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
• ВБбвнг - изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина - выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий. Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна - 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема - 100 и 75 см соответственно.

Если провод прокладывается по стене, стоит соблюсти ряд правил:

• В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
• Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
• При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
• Соединение проводов должно производится только в герметичных распредкоробках.
• Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий - стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Еще один фактор, который должен быть учтен - способ прокладки. Наиболее популярные варианты:

• Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
• Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов - выбор типа кабеля, разметка места и прокладка. Глубина траншеи - около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

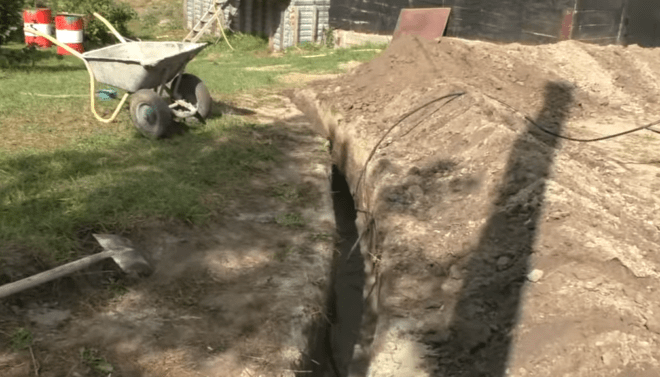

Пример прокладки кабеля в траншее показан в этом видео:

Итоги

Выбирая провод для монтажа на улице, стоит учесть множество факторов, а также заранее продумать способ прокладки. Помните, что от правильности выбора кабеля и соблюдения правил ПУЭ в процессе прокладки зависит ваше спокойствие, безопасность, а иногда и жизнь.

На современном рынке представлен широкий выбор кабельно-проводниковой продукции различных производителей и марок, каждая их которых служит для выполнения определённых задач (питание силовой или оперативной части электрооборудования, подключения телевизора или интернета и т. д.).

В данной статье рассмотрим наиболее популярные марки кабелей для монтажа в доме или гараже.

Как правильно выбрать электрический кабель для проводки

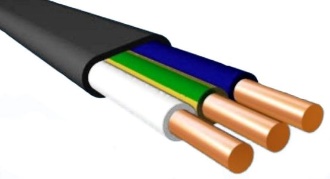

В большинстве случаев для монтажа используют кабель ВВГ (ВВГнг) 3*2,5 мм (маркировка «нг» в названии информирует о том, что изделие не поддерживает распространение горения).

Это моножильный кабель с виниловой изоляцией и сечением 2,5 мм, который выдерживает ток до 21 А (4,6 и 7,9 кВт соответственно при однофазном и 3-фазном питании).

Данный вид кабеля идеально подходит для питания бытового оборудования, розеток, небольших обогревателей, кофеварок, стиральных машинок и т. д.

Кабель для подключения электроплиты или духового шкафа

В случае если вам необходимо запитать современную электроплиту или духовку (мощностью до 7 кВт), то такого кабеля будет уже недостаточно. Для таких нужд, при однофазной «запитке» необходимо использовать кабель с минимальным сечением 4 мм2 (например, ПВС 3х4 или ВВГ 3х4).

Основным различие между этими марками кабеля является конструкция питающей жилы.

Чтоб было более ясно, кабель ВВГ исполнен из одной сплошной жилы сечением 4 мм2 и он предназначается для стационарной прокладки, а ПВС -это гибкий многожильный кабель, который служит для временного монтажа.

Кабеля для освещения

В большинстве случаев для питания осветительной сети дома или гаража вполне достаточно проложить кабель ВВГ 3х1.5. Поскольку осветительная сеть потребляет маленький ток, этого сечения будет вполне достаточно.

В комплексе с ним для надежной защиты осветительной сети необходимо также установить дополнительный автомат с номиналом 10А.

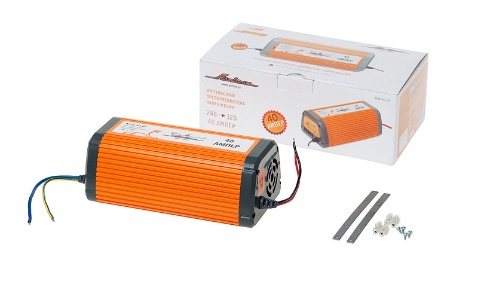

Однако если у вас стоит преобразующий , который преобразует переменный ток 220 В в постоянный с номиналом 12 В, зачастую использующий в ванных комнатах для безопасности, тогда нужно большее сечение (например, ВВГ 3х2.5).

Кабель для питания гаража

Поскольку в гаражах зачастую применяется 3-х фазная питающая система, то обычный кабель ВВГ 3х2,5 применять уже неуместно.

Для этих целей наилучший вариант - ВВГ 5х2,5. Это 3-фазный провод с нулевой и заземляющей жилами.

Однако если Ваш гараж укомплектован мощным оборудованием, таким, например, как насосы, различные станки, сварочные трансформаторы большой мощности и т. д., тогда необходимо просто увеличить сечение кабеля до 6-10 мм2.

Как расшифровать маркировку на кабеле

Для примера расшифруем название наиболее распространенного кабеля ВВГ3х2,5.

• В - винил;
• В - винил;
• Г - гибкий;
• 3 - количество жил;
• 2,5 - сечение жилы.

То есть это виниловый 3-х жильный медный кабель с сечением каждой жилы 2,5 мм2. В случае если перед названием кабеля будет стоят буква А, например, АВВГ 3х2,5 - это будет означать что это алюминиевый кабель.

Какой кабель лучше использовать при электроснабжении дома или гаража

На этот вопрос, конечно, нет однозначного ответа, поскольку нет единственного правильного решения.

Одни специалисты используют гибкий кабель ПВС, другие ВВГ, однако еще остались умельцы, которые используют алюминиевый кабель АВВГ ввиду своей дешевизны. Но подобная кабельно-проводниковая продукция обладает следующими недостатками:

1. У нее низкая электропроводимость (высокое сопротивление);
2. Небольшой срок службы;
3. Повышенная ломкость (при 5-6 сгибаниях он ломается);
4. Для прокладки по квартире при использовании медного кабеля достаточно 2,5 мм2, в случае монтажа АВВГ, его сечение должно быть не менее 4 мм2.

Какого сечения должен быть ввод в дом квартиру

Если вам необходимо проложить кабель от распределительного щитка в квартиру, то наилучший вариант - ВВГ 3х6.

Также не стоит забывать, что при прокладке такого кабеля необходимо монтировать соответствующий автоматический выключатель для защиты от короткого замыкания.

В случае если ввод будет выполнен из кабеля с сечением 6 мм2, автомат должен быть с токовой отсечкой 80А.

В случае если у вас частный дом, для электромонтажа необходимо использовать специальный провод СИП 4х16(самонесущий алюминиевый провод), который рекомендуется для прокладки по опорам и стенам здания.

Выводы

Правильно подобранный кабель позволит вам защитить ваше оборудование, бытовые электроприборы и обеспечит безаварийную работу на протяжении многих лет.

Выбор кабеля необходимо осуществлять в соответствии с тех. условиями и особенностями той или иной ситуации. Идеальный вариант - это поручить это дело профессионалам, однако если же вы хотите сэкономить - лучше перед началом выполнения работ прочитайте пару десятков статей о том, «как правильно выбрать кабель для гаража или дома».

Поскольку в случае некачественной прокладки или же нарушений требований ПТЭЭП, ПТБ или ПУЭ вы подвергаете риску себя, своих близких и соседей. Ведь 70 процентов всех пожаров - это короткое замыкание электропроводки.

Чтобы определить, какой кабель нужен для проводки в доме, нужно просчитать нагрузку на линию, продумать какие узлы будут зависеть от конкретного провода, в каких условиях окружающей среды он будет находиться на протяжении срока службы. Затем следует определиться с видом прокладки проводки. После этого будет проще решить, какой тип провода нужно использовать в вашем доме для реализации проводки.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

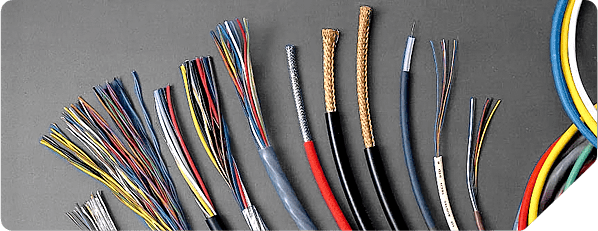

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди - недорогого материала, совмещающего свойства алюминия и меди.

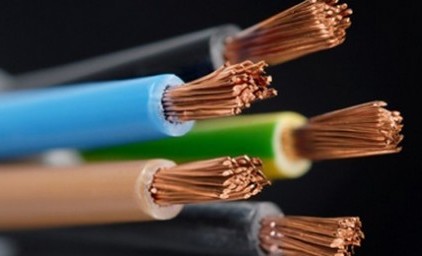

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

• лучше противостоит коррозии;
• имеет более высокие показатели проводимости;
• значительно прочнее.

Недостатки:

• стоимость выше, чем у алюминиевых.

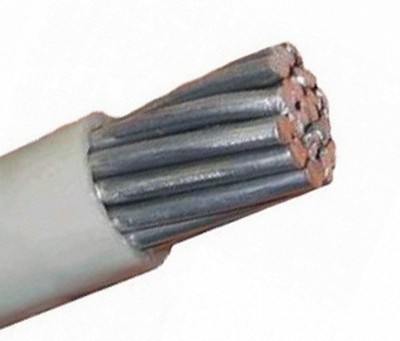

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

• неплохая гибкость, проще монтировать;
• стоимость ниже, чем у медных.

Недостатки:

• алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
• ломкость, нельзя сгибать в одном месте несколько раз;
• плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

1. избегайте второсортной продукции;
2. покупайте провода от известных производителей, имеющих сертификаты;
3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0.785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

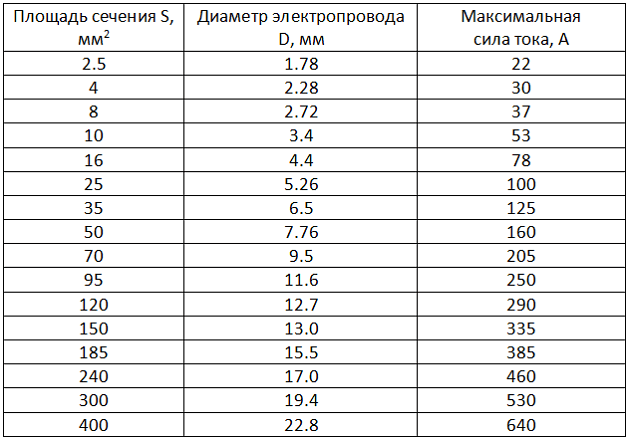

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

• ВВГ - медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS - еще более устойчивые к горению провода.
• NYM - германский высококачественный кабель с функционалом как у ВВГ;
• ПВС - сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба - 10 сечений.

Кабель ВВГ

Свойства кабеля NYM : функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба - 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM - влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант - провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

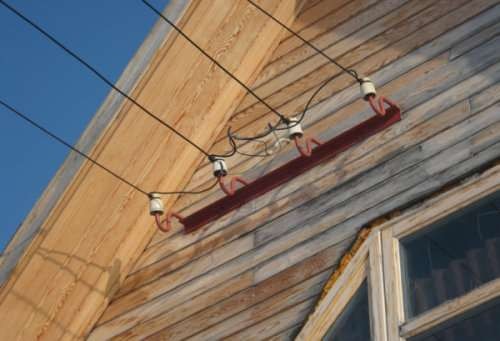

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии - это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Кабель для бани

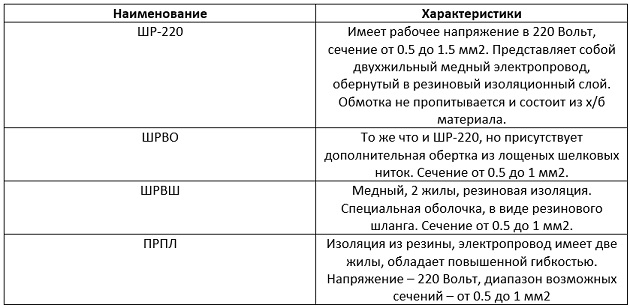

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

• она должна быть устойчивой к влажной среде;
• должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Технические требования и нормативные акты, регулирующие прокладку домашней линии

Нужно учитывать ряд факторов:

• минимально допустимая (для конкретных условий) площадь сечения;
• уместный тип изоляции;
• условия окружающей среды, температура, влажность.

Правила установки электропроводки в гражданских зданиях регламентируются следующими документами: Правила устройства электроустановок (ПУЭ), ГOCT P 50571. 15/97.

Видео по теме

Проведение масштабного ремонта в доме или квартире, и уж тем более – обустройство нового, только возведенного жилья практически всегда включает и прокладку домашней электросети. Вопрос это можно отнести к проблемам первостепенной важности. От продуманности схемы и качества выполненной проводки зависит не только удобство пользования электроприборами и освещением, но и, напрямую - уровень безопасности проживания.

Если планируется проведение этого масштабного мероприятия, то у хозяина жилья обязательно возникнет вопрос - какой кабель использовать для проводки в квартире или доме? Казалось бы, в чем сложность? – ассортимент специализированных магазинов кабельной продукции поражает своим разнообразием. Но богатство выбора зачастую только запутывает неопытного потребителя. Кроме того, из представленных в продаже образцов далеко не все пригодны для намечаемой цели.
Поэтому главной задачей настоящей публикации ставится дать читателю понятный ответ, на каком типе кабеля и почему следует остановить свой выбор.

Так ли обязательно менять проводку полностью?

Основные причины полной смены квартирной проводки

Если речь идет о прокладке электропроводки в только , или в квартире, которая приобретена в «голом», совершенно неотделанном виде, только с заведённым кабелем ввода и установленным счетчиком, то такой вопрос даже не ставится – все приходится делать «с нуля».

Но вот при проведении капитального ремонта в своих владениях перед многими хозяевами возникает соблазн – а может оставить так, как есть? Тем более, если функционирование домашней электросети пока не сопровождалось никакими чрезвычайными ситуациями, не вызывало нареканий и не давало повода к принятию экстренных мер?

Сомнения хозяев вполне понятны: замена проводки – это весьма масштабный и трудоёмкий процесс. И он будет связан не только с электромонтажными работами, что само по себе уже непросто. Предстоят довольно «грязные» и утомительные операции по прорезке каналов (штраб) для прокладки кабелей, гнезд для розеток, выключателей, . Все это, безусловно, потребует затем качественной отделки. Одним словом, страшно браться!

Прокладка новых кабелей домашней проводки всегда связана с масштабными работами общестроительной, а затем – и отделочной направленности. Многих останавливает такая перспектива, но иначе - никак…

Итак, что должно мотивировать хозяев на подобное решение:

• Если остро встаёт вопрос об общем капитальном ремонте жилья, то, надо полагать, предыдущий был произведен довольно давно, бывает, что даже несколько десятков лет назад. И проводиться он будет опять же в расчете на долгосрочную перспективу, которая исчисляется теми же десятками.

Проводку нельзя отнести к «скоропортящимся» материалам, однако, и она имеет свой срок эксплуатации. Со временем теряет свою эластичность изоляция проводов – начинает растрескиваться или даже начать крошиться. А это может стать причиной короткого замыкания, откуда совсем недалеко до пожароопасной ситуации. Да и металл не вечен – постепенно он «стареет», окисляется, становится более хрупким, что является предпосылкой для внезапных обрывов в сети в самых неожиданных местах.

Одним словом, чтобы гарантированно обезопасить себя от неприятностей на много лет вперед, проводку следует поменять на новую.

• Второй аспект проблемы заключается в следующем. Не поддается никакому сравнению насыщенность современного быта даже средней по достатку семьи электрическими приборами с тем, что было еще полтора - два десятка лет назад. И новой технике требуются точки подключения, причем они должны отвечать и требованиям удобства пользования, и правилам безопасности эксплуатации. Каскады тройников и удлинителей – это прямой путь к перегрузке линии и пожароопасной ситуации. Да и путающиеся под ногами шнуры никак не добавляют комфортности проживания в квартире.

Кроме того, старая проводка когда-то давно прокладывалась без учета возросших мощностей потребления. Приобретение новой бытовой техники нередко требует прокладки выделенных силовых линий, так как старые провода попросту могут не справиться с нагрузкой.

Стало быть, раз уж предстоит масштабная реконструкция жилья, имеет смысл провести и перепланировку электрической сети, продумав оптимальное расположение всех ее элементов. Причем не только так, чтобы она отвечала текущему наличию и мощности электрических бытовых приборов, но и с некоторым заделом на будущее.

Есть еще одна причина, которая может стать определяющей для принятия решения о реконструкции домашней электросети. Ее стоит выделить особо.

Об алюминии не может идти и речи!

В эпоху массового жилищного строительства, когда пятиэтажки-«хрущевки», а затем и дома более поздних серий росли в городах как грибы, повсеместной практикой была установка алюминиевой проводки. В свое время это было оправдано – обходилось значительно дешевле, а больших нагрузок не предполагалось. Но если сейчас хозяин квартиры или дома видит, что у него проводка выполнена из алюминиевых проводов, у него не должно оставаться никаких сомнений – только полная замена на медь!

Прежде всего, это прямое, не подлежащее обсуждению требование действующих законодательных актов в области строительства и обеспечения безопасности. Если до 2001 года в документах делалась оговорка о допустимости алюминиевой проводки, и то – только по уже имеющемуся заделу строительства, то сейчас требование категоричное:

Статья 15.3 актуально редакции СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ, ГОСТ 31565-2012, ГОСТ Р 50571.5.52-2011, СНиП 3.05.06-85, а также требованиями электро- и пожарной безопасности.

Эти требования взяты не на пустом месте – они обусловлены анализом опыта применения обоих типов проводок, основаны на сравнительных характеристиках алюминия и меди в качестве проводников тока.

Давайте сравним по нескольким позициям:

А. Хотя алюминий считается неплохим проводником, обладающим низким сопротивлением, с медью ему не сравниться. Нагляднее всего это видно, если использовать условную величину, принятую в электротехнике, называющуюся плотностью электрического тока. Она показывает, какой ток через единицу площади сечения проводника (1 мм²) способен проходить, не вызывая его опасного нагрева, способного привести к плавлению изоляции и короткому замыканию.

Если рассматривать медь, то этот показатель доходит до 10 ампер при открыто расположенной проводке, и 6 ампер – при скрытой. У алюминия эти показатели значительно меньше – 4 и 6 ампер соответственно. То есть в равных условиях сечение алюминиевого провода должно быть как минимум в полтора раза больше.

Указанные выше значения не должны приниматься за основу при проектировании сети – они приведены лишь для примера. А для реальных условий эксплуатации, безусловно, должен закладываться еще и определенный запас.

Б. И алюминий и медь являются довольно активными с точки зрения химии элементами. Они легко вступают в реакцию с кислородом, содержащимся в воздухе, и быстро (алюминий – практически мгновенно) покрываются слоем окислов. Но вот только оксид алюминия имеет гораздо меньшую проводимость, нежели окислы меди. То есть на алюминиевых контактах сопротивление всегда будет больше, чем на медных. То есть такие соединения больше подвержены нагреву при высокой нагрузке.

В . Оба металла обладают хорошей пластичностью, что важно при монтаже проводки. Но вот внутренняя усталость кристаллической решетки у алюминия наступает значительно быстрее. Иными словами – такой провод значительно легче ломается при механической нагрузке. Простой эксперимент: попробуйте несколько раз на одном месте согнуть – разогнуть медную и алюминиевую жилу. Результат совершенно очевиден.

Кстати, такая ломкость алюминия со временем только возрастает – это особенность реакции его кристаллической решётки на постепенную кислородную коррозию в сочетании с нагревом. И в итоге получить неожиданный при использовании алюминия – значительно выше, чем с медью.

Г. Еще одна негативная особенность алюминия – в недостаточной устойчивости его форм. Под воздействием постоянной механической нагрузки он попросту начинает, как часто выражаются электрики, «плыть». Например, со временем даже хорошо затянутая винтовая клемма с алюминиевым проводом начинает греться – контакт явно ослабевает и требует регулярной подтяжки. Аналогично и на скрутках – появляется искрение между проводниками, что приводит к их сильному нагреву. Еще хуже, если между проводами обозначится небольшой зазор – это уже условия для возникновения электрической дуги с ее температурами в несколько тысяч градусов, приводящими к плавлению металла и возгоранию изоляции.

Можно сразу заметить, что совершенно недопустимы соединения скрутками алюминиевых и медных проводов. Различия в химической структуре, в электропроводности, в линейном расширении при нагреве делают такие соединения крайне ненадежными, недолговечными и чрезвычайно опасными. Если уж обстоятельства вынуждают выполнить такой контакт (хотя этого следует всячески избегать), то должны использоваться клеммы того или иного типа, обеспечивающие передачу тока через стального «посредника» - винт, шину, пружину и т.п.

А чтобы не было и соблазна выполнить такое , следует попросту исключить алюминий из своей домашней проводки.

Итак, надеемся, мы убедили читателя в необходимости замены старой проводки и выполнении ее именно медью. Если же кто-либо из соображений экономии или просто непонимания важности вопроса решит, тем не менее, применить алюминиевые провода, то он может дальше эту публикацию не читать. Все дальнейшее изложение будет посвящено исключительно меди – как того требуют и действующие правила, и элементарное благоразумие.

Что использовать - провод или кабель?

«А какая разница» - спросят многие, ведь это же практически синонимы?

Не совсем так. Разница есть, и весьма существенная.

• Проводом приято понимать одножильный или многожильный проводник, который может иметь изоляцию или выпускаться и вовсе без нее (например, для использования в линиях электропередач). Чаще всего оболочка проводов не обладает дополнительными защитными функциями, о есть рассчитана исключительно на изоляционное предназначение. Устойчивость к внешним воздействиям или к агрессивной среде – не самая высокая или вовсе отсутствует.

Даже объединение нескольких изолированных проводников под общей дополнительной внешней изоляцией еще вовсе не делает провод кабелем.

• Кабель – это совокупность нескольких качественно изолированных проводов, объединённых внешней оболочкой, на которую возлагаются не столько изоляционные, сколько защитные функции. Таких оплеток может быть и несколько, они могут быть многослойными – полимерными, металлическими, стеклотканевыми. Практикуется и дополнительное заполнение пространства между проводами под внешней оболочкой.

Наличие защитной оболочки позволяет прокладывать кабели для самых сложных условий эксплуатации. Ну а в контексте настоящей публикации можно отметить следующее. Для прокладки скрытой проводки, там, где она будет замуровываться в стены, то есть испытывать и механические, а химические, и термические нагрузки (из-за отсутствия нормального теплоотвода) должны использоваться исключительно кабели. Провода допустимы для коммутации в распределительных щитах или на группах розеток, для подключения бытовых приборов и осветительного оборудования, в том числе в виде сетевых шнуров с вилками для включения в розетки.

Надо заметить, что описанная выше разница - весьма непроста для понимания. В частности, выпускаются изделия, практически не отличающиеся на первый взгляд внешне. Но одно производитель позиционирует как кабель, а другое все же именуется проводом.

Слева – кабель ВВГнг 3×2,5, справа – провод ПУМП с таким же количеством жил и их сечением. Кабель пригоден для прокладки скрытой проводки, а провод – совершенно для этого не подходит.

Классический пример такой пары – кабель ВВГ и провод ПУМП. При всем внешнем сходстве, например, равном количестве проводников и их сечении, первый вполне можно использовать для скрытой проводки, а второй однозначно нельзя, что уже не раз доказывалось печальной практикой. Но некоторые электрики все же продолжают «баловаться» этим – оно и понятно, так как провод всегда дешевле кабеля. Но и внутренняя изоляция проводников, и внешняя оболочка — совершенно не дотягивают до требуемых для кабеля уровней защиты и пожаробезопасности.

Так что при приобретении материалов всегда стоит уточнять - как по имеющейся официальной сертификации проходит данный вид продукции, кабель это или провод.

На какие характеристики кабелей и проводов обращают внимание при выборе

Существует несколько важных критериев, которые в обязательном порядке должны оцениваться при выборе кабельной продукции. Сюда можно отнести следующее:

• строение кабеля (провода);
• сечение проводника;
• параметры изоляции проводников и внешней оболочки;
• маркировка изделия;
• цветовая маркировка проводов;
• качество;
• наличие сертификатов и упаковочных ярлыков.

Строение проводников

Как в кабелях, так и в проводах проводники могут представлять собой одну жилу заданного диаметра, или состоять из множества тонких скрученных жилок.

Одножильные (однопроволочные) изделия всегда более жесткие, и чем больше сечение, тем сложнее они в монтаже. Однако по проводимости такие изделия намного выигрывают. В них отсутствуют внутренние сопротивления между жилками, которые так или иначе имеют внешний окисленный слой. То есть при высокой нагрузке, там, где моножильный провод справляется без проблем, многопроволочный может вполне начать греться.

Зато многожильные выигрывают гибкостью – они удобны для прокладки открыто расположенной проводки, например, к осветительным приборам или иной бытовой технике. Но вот вмуровывать их в стены – дело опасное.

Резюме: для скрытой проводки в квартире или доме все же следует применять многожильные медные кабели (имеется в виду одножильное строение одного проводника, а не количество проводов в кабеле).

Для соединения многожильных проводников в клеммах должны применяться специальные обжимные кабельные наконечники

И если уж для проводки или для иных электромонтажных работ используются многопроволочные изделия, то при их соединении в клеммах должны использоваться специальные обжимные наконечники. В противном случае проводник просто будет раздавлен в клемме, и со временем надежный контакт утратится.

Сечение проводника

Этот параметр измеряется в квадратных миллиметрах. Нередко допускают ошибку, путая его с диаметром проводника, а разница здесь весьма существенная – стоит вспомнить знакомую со школу формулу площади круга.

Продукция известных производителей отличается хорошей калиброванностью проводов. Но вот если приобретается кабель неизвестного происхождения (чего, безусловно, следует при любой возможности избегать), то нелишним будет проконтролировать соответствие заявленного сечения реальности. Для этого можно промерить диаметр проводника, используя штангенциркуль или микрометр, а затем просто пересчитать его в площадь поперечного сечения. Для этого используется формула:

Sпр = π × D² / 4

или, если несколько упростить ее:

Sпр = 0,785 × D²

По идее, указанное в маркировке значение сечения должно совпадать с получившемся при расчете (естественно, с определенным округлением). Но если обнаруживается явное расхождение, скажем, даже в 0,3÷0,5 мм², то это уже повод задуматься, стоит ли покупать такой кабель.

Какое сечение проводника и где потребуется? Выше уже упоминалась плотность тока – чем больше площадь сечения проводника, тем мощнее получается линия питания. То есть для разных участков домашней электросети могут и должны использоваться и различные провода.

Можно воспользоваться следующей таблицей, в которой указанные предельные значения тока для медных проводников различного сечения. Параметры рассчитаны для проводов скрытой проводки. Поэтому в таблице показано несколько вариантов – для одножильных, двухжильных и трехжильных кабелей. Почему? – да потому что при высокой нагрузке они способны передавать нагрев взаимно друг другу, что несколько снижает допустимые параметры тока.

Таблица допустимых значений силы тока в зависимости от сечения медного проводника

Площадь сечения жилы, мм²	Одножильные провода				Двухжильные провода	Трехжильные провода
	I	II	III	IV
0.5	11	-	-	-	-	-
0.75	15	-	-	-	-	-
1,0	17	16	15	14	15	14
1.5	23	19	17	16	18	15
2.5	30	27	25	25	25	21
4.0	41	38	35	30	32	27
6.0	50	46	42	40	40	34
10.0	80	70	60	50	55	50

Как видно, для одножильных проводов есть еще и собственная градация. Дело в том, что их иногда используют для создания многожильной проводки, укладывая пучком в несколько штук. И предельное значение тока зависит от количества проводников в этом пучке:

I - одиночный провод

II - два провода, уложенных рядом.

III - три провода, уложенных рядом.

IV - четыре провода, уложенных рядом.

Сразу сделаем оговорку. В таблице указаны именно предельные значения тока. Но на практике, безусловно, должен закладываться определенный эксплуатационный запас, чтобы провода не нагревались до опасных для целостности изоляции температур.

Для однофазной сети переменного напряжения 220 вольт справедлива обычная формула расчета мощности.

Р = I × U

Р - мощность нагрузки, Вт;

I - сила тока, А;

U - напряжение, В (в нашем случае – 220 В)

Итак, какие провода и куда подойдут:

• Проводники сечением от 0,5 до 1,0 мм² вообще не должны рассматриваться для внутренней проводки.
• Медный провод сечением 1,5 мм². Номинальный ток для него - 10 ампер. Простой подсчет показывает, что это соответствует допустимой нагрузке в 2200 Вт или 2,2 кВт.

Естественно, нагружать линию на полную мощность не следует, поэтому такая проводка обычно применяется для систем освещения. Одной такой линии, как правило, хватает на полноценное освещение нескольких комнат, а в случае использования современных светодиодных ламп – будет достаточно и для всей квартиры.

В электрощите такие линии подключаются к автомату номиналом в 10 ампер.

• Медный провод сечением 2,5 мм². Номинальный ток – 16 ампер, соответственно, допустимая нагрузка 3,5 кВт.

Такая проводка используется для подключения розеток. Они могут быть одиночными, для конкретных бытовых приборов высокой мощности (стиральная или посудомоечная машина, холодильник, электрическая духовка или микроволновка, бойлер и т.п.) но с мощностью, не превышающей указанного значения. Или же устанавливается группа розеток с расчетом на возможное одновременное подключение нескольких потребителей, но опять же, с суммарной из мощностью не выше 3,5 кВт.

Такая линия защищается в электрощите автоматом на 16 ампер.

• Проводники сечением 4 мм² рассчитаны на ток в 25 ампер, и, соответственно, на нагрузку мощностью до 5.5 кВт. Такие изделия применяют для организации выделенных линий для подключения домашней техники повышенной мощности. Это может быть мощная система кондиционирования и вентиляции, электрическая плита, однофазный электрокотел отопления, банная печь и т.п. Естественно, мощность каждого из этих приборов не должна превышать указанного выше значения.

Каждая из таких линий защищается собственным автоматическим выключателем номиналов в 25 ампер.

• Провода сечением 6 и 10 мм² для внутренней проводки обычно (за редким исключением) не используются. Как правило, они предназначены для ввода в квартиру или дом от подъездного или уличного щита. И, соответственно, для них устанавливаются общие защитные автоматы 32 или 40 ампер.

Ознакомьтесь с разъяснениями, формулами и калькулятором расчета, из нашей новой статьи на нашем портале.

Параметры изоляции жил кабеля и его внешней оболочки

Каждый из проводников силового кабеля заключается в собственный изоляционный слой. Для этого используются различные модификации ПВХ, встречаются изделия с изоляцией из сшитого полиэтилена (РЕХ). Толщина изоляции должна гарантированно обеспечивать безопасность эксплуатации проводки, но вместе с тем - не усложнять проведение монтажных работ.

Этот параметр регулируется ГОСТом, и для силовых кабелей в бытовых сетях с напряжением до 660 вольт, с сечением проводников 1,5 и 2,5 мм² толщина жильной изоляции должна составлять 0,6 мм. Возможны отклонения, но нижняя граница – 0,44 мм.

Любой кабель, как уже говорилось выше, имеет и внешнюю защитно-изолирующую оболочку. Материалу ее изготовления часто придаются дополнительные качества – стойкость к возгоранию, плавлению, к воздействию агрессивной внешней среды и т.п. Для кабелей, используемых для домашней проводки, толщина внешней оболочки должна по действующим стандартам составлять 1,4 мм – для одножильных, и 1,8 мм – для многожильных.

На практике, конечно, неспециалисту и, тем более, без специального инструмента – микрометра, проверить соответствие толщины жильной изоляции и внешней оболочки – непросто. Но это лишь еще один довод приобретать кабельную продукцию только в специализированных магазинах, где ее качество и соответствие ГОСТ (ТУ) можно подтвердить наличием сертификатов.

Цветовая маркировка проводников

Раньше, когда для проводки повсеместно использовались алюминиевые провода белого цвета, соблюдение правильной, контролируемой расстановки нуля и фазы представляло немалую сложность. Сейчас же практически все кабели и провода имеют цветовую маркировку жил – очень удобно при монтажных работах.

Существуют определенные стандарты и в этой области. Так, синий (голубой) проводник используется для подключения нуля. Зелено-желтый – для контура заземления. Цвет фазы может несколько варьироваться, но всегда отличаться от указанных выше.

Надо заметить, что встречаются изделия с совершенно непонятной расцветкой проводников – видимо, производители их «лепили из того, что было». Что ж, это явный признак отступления от стандартов, то есть еще один повод задуматься, стоит ли приобретать продукцию, в которой даже, казалось бы, в мелочах прослеживается отклонение от принятых норм.

Маркировка кабельной продукции, упаковка, наличие сертификатов

Качественные изделия обычно имеют на внешней оплетке нанесенные цифровые и буквенные обозначения – маркировку. В ней зашифрованы базовые параметры этого кабеля (провода).

• Марка, которая говорит о материале изготовления, основных свойствах и предназначении. Таких марок – немало, и о наиболее подходящих для домашней проводки будет сказано ниже.

Просто для примера - ВВГнг(ож)-0,66 кВ 3×1,5

Отсутствие впереди буквы «А» напрямую говорит, что кабель медный. Внешняя оболочка и жильная изоляция выполнены из ПВХ-пластификата (ВВ ). Кабель гибкий (Г ). Особый свойства – негорючая изоляция (нг ).Номинальное напряжение – до 660 В (0.66 кВ ). кабель состоит из трех одножильных (ож ) проводников сечением по 1,5 мм² (3×1,5 )

• Название фирмы-изготовителя кабеля.
• Год или даже дата выпуска продукции.

Маркировка должна быть хорошо заметна и читаема. Она наносится по всей длине кабеля через равные интервалы. Естественно, информация маркировки должна соответствовать и упаковочному ярлыку.

Этот ярлык в обязательном порядке прилагается к каждой упаковке – будь то катушка, бобина или просто бухта определенного метража. Если покупатель приобретает упаковку полностью, то и ярлык достанется ему в придачу. При покупке метражом продавец, конечно, ярлык не отдаст, но ознакомиться с его информацией можно и нужно.

Наконец, любая партия подобной продукции, поступающая в специализированный магазин, должна сопровождаться сертификатами качества и соответствия существующим требованиям безопасности. Если у покупателя возникают какие-либо сомнения, он вправе потребовать предъявить эти документы для ознакомления и подтверждения оригинальности продукции.

Никогда не лишним будет и визуально оценить качество приобретаемого кабеля. Должны быть совершенно исключены участки повреждений внешней оболочки. Отбраковываются изделия, имеющие явные заломы или сильно перекрученные места. Сечение кабеля в оболочке должно быть равномерным по всей длине – участки расширения или утоньшения говорят о явном браке.

Среди продукции известных производителей такие явления встречаются чрезвычайно редко. Но в этой сфере производства контрафакта – хоть отбавляй. И бракованные кабели, которые могут подвести в любой момент, попадаются сплошь и рядом.

Какие марки кабелей предпочтительнее для домашней проводки?

Выше уже говорилось, что разнообразие кабельной продукции, причем даже очень схожей внешне, но различающейся параметрами и предназначением, очень велико. Неопытному покупателю совсем несложно запутаться. Поэтому поступим проще - порекомендуем читателю те марки кабелей, которые наиболее предпочтительны для домашней скрытой проводки.

Про сечение проводников и базирующееся на этом параметре локальное предназначения тех или иных видов кабелей уже говорилось выше, поэтому впредь на этом заострять внимание не станем.

Кабель ВВГ

Эту отечественную марку кабеля без преувеличения можно назвать наиболее востребованной среди специалистов-электриков, занимающихся монтажом домашней или квартирной проводки. Такая популярность зиждется не на пустом месте – кабель ВВГ уже в полной мере доказал свою надежность и долговечность.

Под общей аббревиатурой ВВГ скрывается немало видов, различающихся количеством и сечением жил, внешней формой, материалом изоляции и внешней оплётки.

Так, в ассортиментном ряду представлены двух-, трех-, четырех и пятижильные варианты, с сечение проводников от 1,5 до 50 мм². Внешне кабель может иметь круглую, плоскую или треугольную форму в сечении.

Название-аббревиатура ВВГ говорит о том, что применена двойная виниловая изоляции (ВВ) - каждой отдельной жилы и внешней оболочки. Буква Г – означает «голый» что указывает на отсутствии защитного бронированного слоя, но в условиях домашней проводки он и не требуется.

Производитель заявляет, и практикой это уже доказано, что срок службы такого кабеля составляет не менее 30 лет. А при условии качественного монтажа и грамотной эксплуатации электрической сети вполне можно рассчитывать и на куда более высокую долговечность.

Базовый кабель ВВГ – самый простой в исполнении из своего семейства, и наиболее дешевый. Буква «П», добавленная к названию, скажет, что изделие имеет плоскую форму.

Но помимо обычных ВВГ выпускаются и более защищенные и безопасные его варианты:

ВВГнг – силовой кабель с негорючей, самозатухающей изоляцией

ВВГнг- LS – изоляции и внешней оплетке кабеля, кроме негорючести, придано еще и свойство низкого дымовыделения (,LS - Low Smoke), то есть при пожаре кабель не станет выделять в атмосферу токсичных веществ.

ВВГнг FR-LS – помимо перечисленных выше качеств, предусмотрена защита и от внешнего источника пламени – дополнительный слой из огнестойкой слюдяной ленты.

Для домашней электропроводки оптимальным по совокупной категории «надёжность – безопасность – цена» станет кабель ВВГнг. При прокладке проводки с его использованием допускается размещение нескольких кабелей пучком в одной штрабе.

Простой ВВГ привлекает более низкой ценой. Он тоже вполне пригоден для домашней сети, но только пучками их прокладывать запрещено, из-за не самой высокой стойкости к возгоранию.

Кабель NYM

Кабель марки NYM можно считать великолепной альтернативой ВВГ , которая по некоторым параметрам даже превосходит его. Это – европейская разработка, в наше время широко выпускающаяся по лицензии на многих отечественных предприятиях.

Модельный ряд тоже широк – от одной до пяти жил, с сечением от 1,5 до 10 мм². Для всех этих разновидностей характерно общее строение кабеля – помимо жильной изоляции и внешней оболочки из ПВХ, используется еще и внутреннее заполнение пространства специальной меланонаполненной резиной, что существенно повышает изоляционные и прочностные качества, стойкость к возгоранию.

Кабель имеет круглую форму в сечении, что облегчает герметизацию проходок, если в этом есть необходимость. Он очень удобен в разделке и монтаже, даже, пожалуй, удобнее чем ВВГ. Высокая степень защищенности позволяет его использовать открыто в том числе во влажных помещениях и на улице. Единственное, что следует предусмотреть – это защиту от прямых солнечных лучей, так как виниловое покрытие не отличается стойкостью к ультрафиолету.

Кабель NYM требуемого сечения можно приобретать в полной уверенности, что он справится с функцией скрытой проводки с должным уровнем ее долговечности и безопасности. Но при покупке будьте внимательны – на рынке «гуляет» и очень схожий внешне кабель NUM. Это явно из разряда подделок-двойников, типа «Abibas» или «Sonny», то есть не имеющих никакого отношения к оригиналу. И привлекательная по доступности цена здесь никак не должна выступать решающим критерием выбора.

Какие типы проводов не должны использоваться для квартирной проводки?

Выше были указаны две марки кабелей, которые в полной мере подходят для скрытой квартирной проводки. Вроде бы – немного, но, поверьте, этого вполне достаточно, и искать чего-либо лучшего – вряд ли стоит.

Тем не менее, и многие хозяева, да и некоторые мастера, именующие себя «профессионалами», стараясь или сэкономить, или облегчить себе проведение работ, приобретают иные типы кабельной продукции. Здесь тоже есть своеобразный «топ» - далее будут вкратце показано несколько разновидностей проводов, которые часто применяют взамен настоящих кабелей. Вот этого делать – ни в коем случае нельзя, как бы «мастер» или какой-либо знакомый ни убеждал в обратном, что раньше все так делали, и ничего – до сих пор служит.

• Провод ПВС — один из лидеров этого списка. Именно провод, а не кабель, как считают некоторые. Наличие двойной изоляции (жилы и внешняя оболочка) вовсе не переводит его в разряд кабелей, и для скрытой проводки он малопригоден по целому ряду причин.

Прежде всего, проводники у него многопроволочные, а о нежелательности их использования для вмурованной в стену проводки уже говорилось выше. Кроме того, сама виниловая оболочка такого изделия не обладает должным набором защитных качеств - ведь не зря при всей схожести даже производители не именуют его кабелем.

И, возможно, в правильном выборе кабеля читателю поможет размещенный ниже видеосюжет.

Видео: Как правильно подобрать кабель для домашней проводки по сечению и току

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают , покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Покупатель должен понимать, что сечение и диаметр -- разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS -- имеющие небольшое газо- и дымовыделение;
• нг-HF -- не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность , а ко 2 -- .

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение -- 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ -- с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» -- снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS -- подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS -- к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным , с сечением 1,5-10 мм², и многопроволочным -- от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3x2,5, для выключателей -- 3х1,5.

Подробнее узнать про можно в нашей статье.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией -- идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников -- 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы -- непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.
