Не отключается автомат. Выбивает автомат как найти причину

При покупке современных автоматических выключателей требуется знать, что ремонту они не подлежат, поскольку изготавливаются в литом корпусе, детали не взаимозаменяемые. Приобрести новые электротехнические устройства не составляет труда – они продаются в любом строительном магазине и стоимость их весьма демократичная.

Как работает автоматический выключатель

Прежде чем выяснить основные причины, по которым автоматические выключатели выходят из строя, рекомендуется ознакомиться с устройством и принципом работы агрегата. В состав автомата входит несколько электромагнитных разъединителей, тепловых разъединителей и силовых контактов.

Особенность теплового разъединителя сводится к медленному срабатыванию при превышении номинального тока. Электромагнитное устройство срабатывает за доли секунды при превышении тока или коротком замыкании.

Основные проблемы

В состав конструкции входит небольшое количество деталей. Владельцы автоматических выключателей сталкиваются с тремя основными видами поломок:

выбивает;
не взводится;
не выключается.

Если регулярно выбивает автомат, это может свидетельствовать о резком исчезновении напряжения или же при включении мощного бытового прибора одна из цепей отключается от питающей магистрали. Не включаться автомат может также по следующим причинам:

От автомата отгорели провода или попросту оплавились.
Не взводится рычаг по той причине, что его заклинило.
При взведении рычага он сразу же опускается вниз, напряжение не появляется вовсе или появляется на короткий промежуток времени.

Все перечисленные неисправности требуют незамедлительного решения, в противном случае повышается вероятность возгорания.

Устройство выбивает без видимых причин

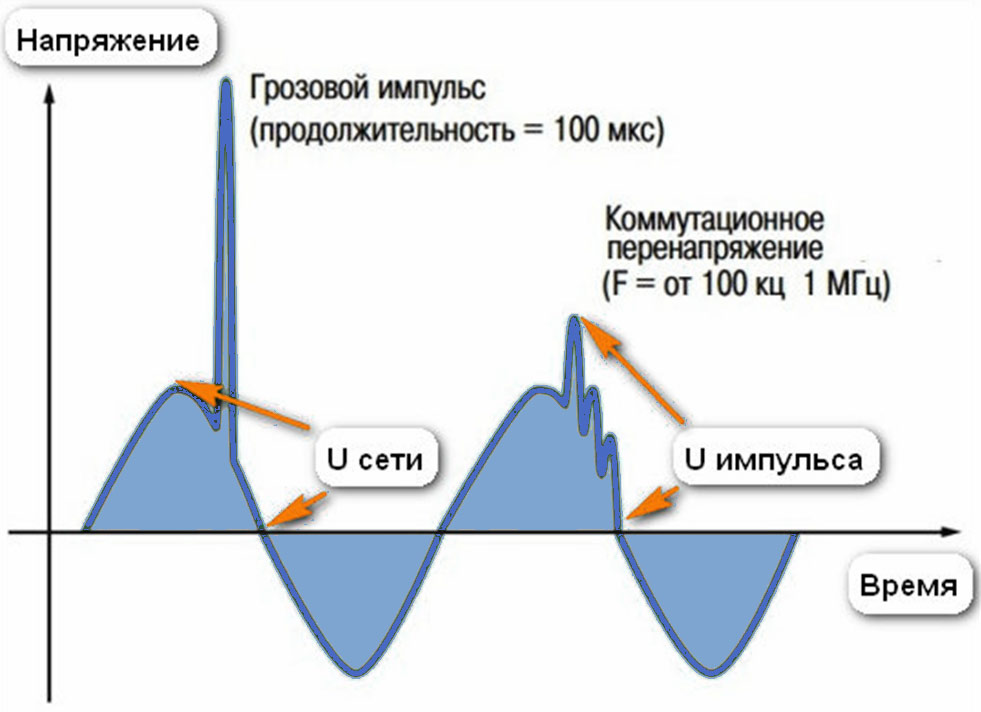

Одна из причин выбивания автомата – скачки напряжения

Регулярно автомат может отключаться из-за скачков напряжения в питающей сети или в результате некорректной работы теплового разъединителя. Первую проблему поможет устранить лишь стабилизатор напряжения, монтируемый по входу до автомата, но это требует больших финансовых затрат. Причиной отключения по тепловому разъединителю становится продолжительное, но незначительное отклонение по величине номинального тока.

Как правило, это свидетельствует не о поломке электротехнического устройства, а о его неправильном использовании. Например, если автомат трещит, гудит или неприятно пахнет – он перегружен. Также причиной может быть размыкание контактов.

Для устранения проблемы можно попробовать проверить затяжку провода и при необходимости достать его для очищения контактов от нагара и окислов, далее – затянуть заново. Без предварительной разборки автомата решить проблему не удастся. Если нет возможности провести процедуру, лучше приобрести новое устройство.

Срабатывание при включении нагрузки

Поврежденная изоляция кабеля

Если автомат ведет себя некорректно при включении определенного бытового или осветительного прибора, проблема кроется в самом устройстве или проводе, ведущем к источнику проблемы. Короткое замыкание возникает в результате нарушения целостности изоляционного слоя кабеля.

Для решения проблемы требуется провести диагностику, основной кабель линии заменить временным. Если это помогло, предстоит полностью проверять проводку по дому и модернизировать или заменять ее.

Автомат не включается

Если человек пытается поднять рычаг, и он автоматически вновь опускается вниз, это может свидетельствовать о наличии КЗ или механическом износе рабочий узлов агрегата. Убедиться в этом можно достаточно просто – следует прозвонить питающую фазу на ноль индикаторной отверткой или омметром. Для решения проблемы восстанавливают изоляционный слой или производят замену кабеля, если же отсутствует КЗ, потребуется полная замена оборудования.

Заклинил рычаг

Встречается проблема, когда просто не удается сдвинуть рычаг с нижнего положения. Объяснение этому одно – заклинило механизм привода контактов. Образоваться проблема может в результате отключения устройства под нагрузкой или брызги заклинили подвижный контакт, образовалась сильная дуга. Как правило, для решения проблемы требуется устанавливать новый автомат.

При КЗ не отключается автомат

Существует две наиболее распространенные причины, по которым отсутствует реакция на КЗ:

Заклинил или вышел из строя механизм электромагнитного разъединителя.

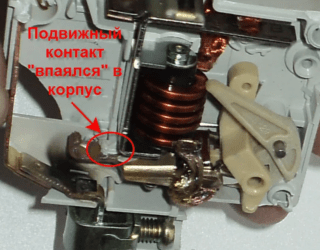

Залипли контакты в результате перегревания и формирования дуг при размыканиях.

Для устранения проблемы требуется монтировать новый автомат.

Причины выбивания автомата

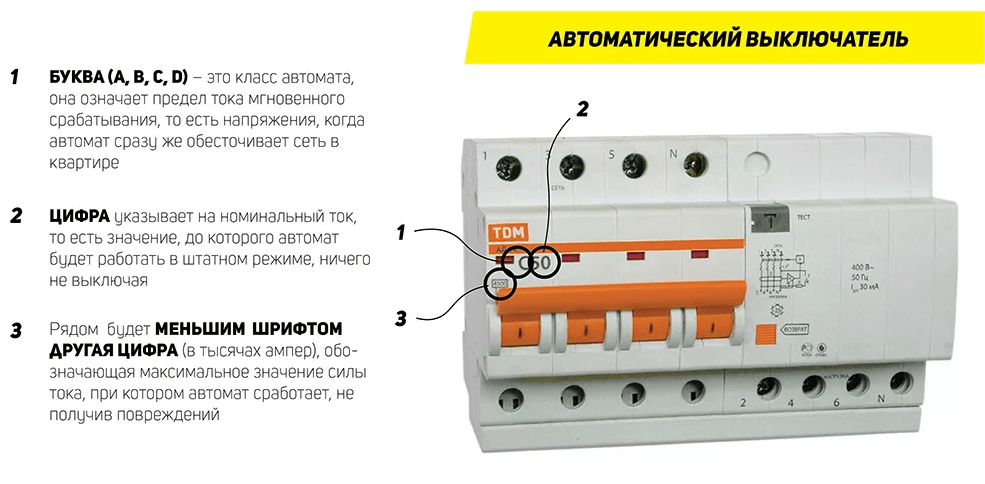

Чтобы автомат корректно работал, при покупке нужно изучать маркировку, выяснять, подходят ли параметры

Выделяют 5 основных причин, по которым выбивает автомат в квартире, и он не включается:

В электрической проводке произошло короткое замыкание.
Перегрузка электрической магистрали.
Неисправность осветительных приборов или одного из них.
Поломка автоматического выключателя.
Некорректная работа одного из электрических приборов.

Дефект автомата

Вероятность, что был приобретен и установлен прибор с дефектами, ничтожно мала, особенно если предпочтение было отдано брендовым моделям. Единственный действенный способ проверить работоспособность автомата, установить на его место новый. Если новое устройство также выбивает, причина кроется совершенно в другом.

Как и другие электротехнические приборы, автоматический выключатель имеет свой эксплуатационный срок. Износ составляющих приводит к снижению производительности и ухудшению технических характеристик.

Неисправные бытовые приборы

Причиной выбивания автомата также может являться бытовая техника. Убедиться в этом можно следующими способами:

Изъять из розеток все подключенные бытовые приборы.
Если автомат не выбило, постепенно нужно подключать по одному электротехническому устройству.
Как только автомат отключится, будет понятно, какой из приборов неисправен.

Если некоторая бытовая техника подключена напрямую, например, посудомоечные машины или кондиционеры, обесточить их можно только в распределительном щитке.

Некорректная работа осветительных приборов

Если автомат выбивает при включении света, нужно проверить лампочки и патроны

Встречаются ситуации, когда автомат выбивает с включением осветительного прибора. Это свидетельствует о неисправности люстры.

Замыкание в цоколе лампы. Выкручивают все лампочки и поочередно подключают.
Плохой контакт между проводкой внутри люстры и питающей токопроводящей жилой.

Со стремительным ростом популярности светодиодных ламп становится распространенной проблема выбивания автоматов. Обусловлено это наличием трансформатора, предназначенного для работы на 12 вольт. Для решения проблемы нужно установить новый осветительный прибор или приобрести другой трансформатор.

Дефекты в электропроводке

Если причина в проводке, проблемы может быть две:

Износ изоляционного материала в проводнике.
Плохие контакты.

Первый случай в сравнении со вторым более сложный. Как правило, он касается и короткого замыкания. Найти участок КЗ без специального оборудования невозможно. В последнем случае достаточно разобрать розетку и почистить контакты.

Как продлить жизнь автоматическому выключателю

Чтобы продлить эксплуатационный срок автоматического выключателя, требуется руководствоваться двумя простыми советами:

Нельзя выключать устройство, которое находится под нагрузкой.
Нельзя перегружать защищаемую линию током выше номинального.

Когда по контактам протекает ток, и их собираются разъединить, образуется дуга. В результате сокращается эксплуатационный период оборудования, контакты быстро выходят из строя и обугливаются.

Проверка автоматического выключателя

Убедиться в работоспособности автоматического выключателя можно самостоятельно без использования специального оборудования. Для этого придерживаются следующего алгоритма действий.

Замена старых пробок с предохранителями на современные – одно из основных требований ПУЭ. Это вызвано тем фактом, что обычные пробки не справляются с возросшими нагрузками и просто перегорают. При замене электросчетчика или проводки замена пробок происходит «по умолчанию». Также нередко жильцы самостоятельно принимают такое решение и устанавливают автомат, мощность которого можно рассчитать исходя из планируемой нагрузки.

Но довольно часто люди сталкиваются с проблемой, что защитное устройство постоянно выбивает, нередко без видимой причины. Рекомендация абсолютно всех специалистов, если автомат отключается, начинать поиски поломки незамедлительно, поскольку впоследствии это может привести к более серьезным, а иногда даже и печальным последствиям.

В этой статье мы рассмотрим основные факторы, почему это происходит, а также как найти и устранить неисправность.

Причины, по которым выбивает автоматический выключатель

Таких факторов может быть несколько, подробно разберемся с каждым из них.

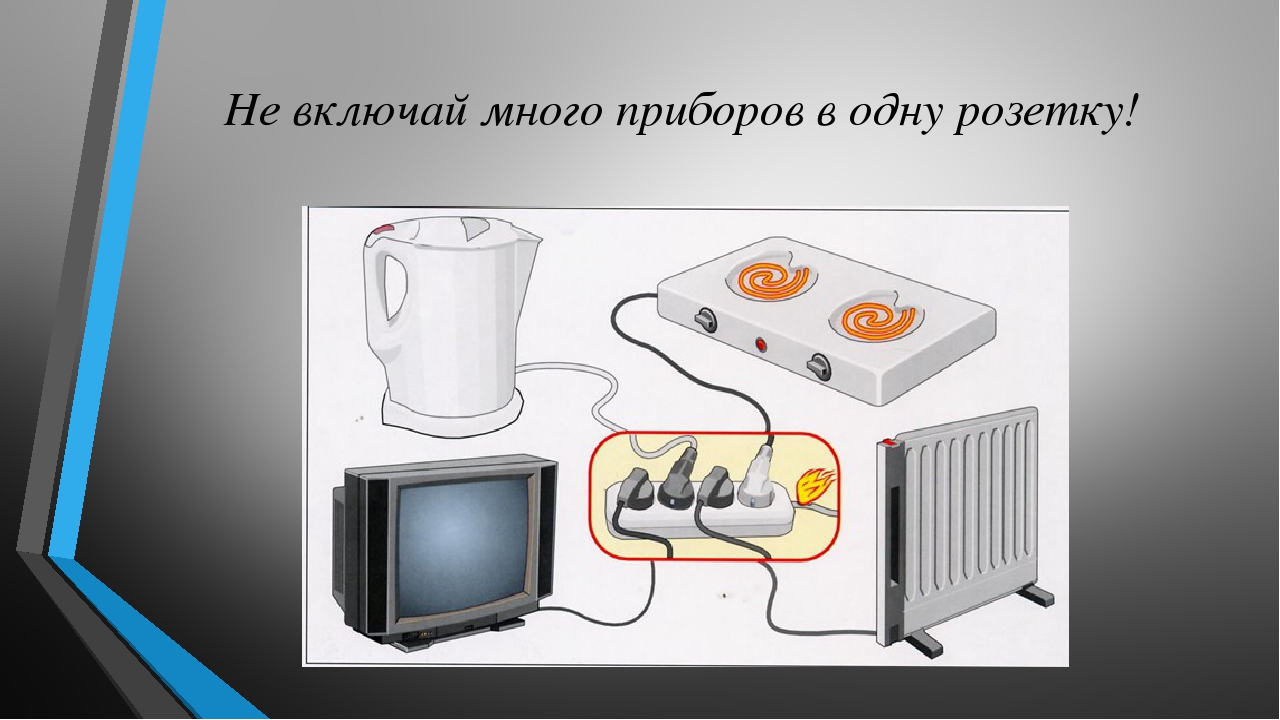

Превышена допустимая нагрузка

Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.

Существует два способа решить эту проблему:

Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).

Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель.

Произошло короткое замыкание

Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.

Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.

Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.

Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.

Короткое замыкание в электропроводке

Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно . Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.

При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть.

Вышел из строя автоматический выключатель

Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.

Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.

Дифференциальный автомат

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты. Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен. Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок. Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов.

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

В любом имеющем электропроводку доме на распределительном щите есть автоматический выключатель (автомат). Это устройство предназначено для автоматического обесточивания сети. Для того чтобы понять, почему выбивает автомат в щитке и что делать, надо определить причины этого явления.

Основные причины

Если подключение устройства в розеточную группу приведёт к превышению суммарной мощности, его следует подсоединить к другой цепи

Автомат в распределительном щитке может сработать вследствие следующих причин:

подключение слишком большой нагрузки;
короткое замыкание;
неисправность самого автомата.

При включении в сеть большого количества электроприборов в цепи может возникнуть ток, значение которого превышает допустимое для этой цепи. Это может случиться, когда одновременно включаются чайник, машина для стирки, электроплита и другие приборы. В этом случае срабатывает автомат, который отключает сеть. В современных автоматах на превышение тока реагирует тепловой расцепитель.

При частых срабатываниях автоматического выключателя категорически запрещается его замена на аппарат с большим номиналом!

В случае короткого замыкания происходит резкое увеличение тока. Тогда срабатывает электромагнитный расцепитель автомата. При этом в катушку втягивается сердечник и через рычаги размыкает контакты. Время срабатывания этого расцепителя не превышает 0,02 с.

В некоторых случаях виновником отключения может стать неисправность самого автомата, представляющего довольно сложную конструкцию.

Возможные последствия

Короткое замыкание - самая частая причина пожаров в квартирах и домах

Последствиями внезапного отключения сети при срабатывании автомата, в худшем случае, могут быть перерывы в компьютерной игре или в работе стиральной машины. Гораздо более тяжёлые последствия могут возникнуть, если автомат не сработает. Например, если он откажет при коротком замыкании, то может возникнуть возгорание, которое часто приводит к пожару.

Что делать

Если у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели

В случае отключения сети вначале желательно разобраться в том, почему выбивает автомат в щитке. Для этого можно использовать следующий алгоритм:

Определить суммарную мощность всех подключённых электроприборов.
Разделить суммарную мощность на напряжение 220 В и определить суммарный потребляемый ток (Iп).
Сравнить потребляемый ток с номинальным током (Iн) автомата.
Если Iп > Iн, то необходимо сократить число включённых приборов таким образом, чтобы Iп< Iн.

Если неисправность связана с появлением короткого замыкания, то вначале необходимо проверить каждый из подключённых приборов. Это можно сделать, например, путём их поочерёдного отключения. Если окажется, что при отключении всех электроприборов в цепи остаётся короткое замыкание, то следует проверить саму электропроводку, в том числе такие её элементы, как выключатели или розетки.

Если окажется, что автомат отключается сам по себе независимо от наличия неисправностей в цепи, то его следует заменить на исправный.

Поскольку по технике безопасности замену такого прибора необходимо производить при отключённом напряжении, подводимом к щитку, то эту замену лучше поручить электромонтёру.

В большинстве случаев срабатывание автомата в щитке - его штатная работа, и то, что он её выполняет - очень хорошо, так и должно быть, но при условии, что сам автоматический выключатель исправен. Для проверки работы электрической сети в квартире или доме лучше пригласить специалиста.

Наверное, многие сталкивались с ситуацией, когда в доме или квартире отключалась подача электроэнергии не по вине электроснабжающей организации. Первое, что приходит сразу же на ум, это проверить автоматы в распределительном щитке . И как это часто бывает, именно они и являлись причиной отключения. Остается лишь только опять их включить, и дом снова наполнялся светом, начинают работать бытовые приборы. Так почему же выбивает автомат – причины каковы?

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности , который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

Перегруз в электрической сети.
Неисправность самого автоматического выключателя.
Неисправность одного из бытовых приборов.
Неисправность осветительного прибора.
Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

Контролировать суммарную мощность подключаемой бытовой техники.
Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов , уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

Вытаскиваете из розеток все подключенные приборы.
Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Здесь две причины:

Плохой контакт в розетке.
Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Заключение по теме

Еще совсем недавно место автоматов занимали пробки, но вопрос, почему выбивает пробки, стоял и тогда. Причины все те же. Хотя не всегда их исправляли. Домовладельцы шли по легкому пути, заменяя защитный проводник медной проволокой большего сечения. Это нередко приводило к пожарам. С автоматами такое не проходит. И все же необходимо тщательно подходить к определению причин, почему выбивает автомат.

Как же поступить, если сработал автоматический выключатель

При моментальном отключении автомата сразу после того, как его подключили имеются основания считать, что здесь дело связано с коротким замыканием – тепловой расцепитель не сработает так скоро. Распознать что это именно замыкание возможно с помощью мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании будет приближенным к нулю. Предупреждаем, что проводить подобные измерения разрешено лишь тогда, когда автомат выключен.

Как только выяснено, что фактор срабатывания – короткое замыкание, то важно узнать, где именно оно случилось. Автоматические выключатели в щитке нужно подбирать в соответствии с соображениями селективности, а это свидетельствует о том, что подействовать должен именно автомат, находящийся наиболее близко к месту возникновения короткого замыкания. Тогда выключатель откликается лишь на замыкания в том звене цепи, которое находится за ним. сравнительно линии.

Потому, к примеру, если включается лишь вводной автоматический выключатель, то место замыкания будет находится именно во вводном щитке. При замыкании внутри жилплощади действует групповой выключатель и иногда совместно с ним – вводной автомат. Именно в этом случае вводной аппарат разрешено смело подключить опять и узнать, какая из групп электроприемников подключена к проблематичному проводу – имеено эта группа не будет действовать. Главное правильно сделать выбор между автоматом и УЗО.

Выяснив данный вопрос, разрешается выключить все электроприемники и опять задействовать групповой автомат. Если автоматический выключатель сработал, то сломан один из выключенных электроприборов, то автомат может не сработать. Найти определенного виновника допустимо или последовательным подключением всех электроприемников, или измерить их входное сопротивление. Другой вариант не подойдет для приборов, которые имеют электронное управление. Поломанный прибор, естественно, подлежит ремонтным работам.

В случае исправности приборов, необходимо произвести проверку розеток, которые входят в состав данной группы: корпуса вскрыть, исследовать и затянуть клеммные зажимы. Розетки проверены, приходит очередь коробок. Их нужно разобрать. Если при проверке не выявлены очевидные поломки, то нужно разъединить провода, чтобы испытать сопротивление среди жил кабелей по отдельности. Такая проверка действительно позволит найти, где именно из кабелей произошло замыкание. Испорченная линия нужно заменить, а жилы в коробке важно опять соединить, применяя сертифицированные зажимы.

Если действующий автоматический выключатель оберегает цепи освещения, то анализ разрешено начать с включения автомата при отключенных выключателях. Если автомат не сработал – разрешено попеременно щелкать выключателями, чтобы выяснить, где именно произошло короткое замыкание. Так область поиска сузится до цепи группы светильников, подключаемых одним выключателем.

Затем необходимо осмотреть все светильники в данной группе, выкрутив лампы и осмотрев клеммные зажимы. Мультиметром измеряется сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом разрешено определить светильник либо кабельную линию , в которой имеется замыкание.

Если же во всех светильниках группы найдено замыкание, либо имеется в сети не зависимо от положения выключателя, то замыкание скорее всего, произошло в ответвительной коробке освещения. Как и в случае, когда мы замыкали сеть розеток ее стоит вскрыть и исследовать. Если в коробке все в порядке, то нужно прозвонить каждую кабельную линию, разъединив их концы.

Выше рассказывалось, что если сеть перегружена по току автоматическому выключателю потребуется какое-то время, чтобы он подействовал. Чаще всего это занимает буквально пару минут. В случае если автомат выбивает постоянно, то дело может быть именно в перегрузке.

Перегрузка цепи освещения – не слишком частое явление, и чтоб его избежать, приобретайте лишь лампы, которые по мощности подходят к вашим лампам, а модификацию цепи освещения производите с учетом запаса по мощности. Часто только один автомат на десять ампер защищает все цепи освещения отдельно взятых квартир.Что делать если сработал автоматический выключатель. Зачастую, бывает достаточно и этого, однако при подключении большего количества добавочных светильников в щитке нужно установить дополнительный автомат освещения чтобы их питать, в особенности, если осветительные приборы галогеновые или имеют лампы накаливания.

Перегрузка розеточной сети – не редкое явление. В период проектирования и проведения электропроводки в жилище невозможно распределить нагрузку на каждую из групп. Поэтому для комфорта жителей на группу, которая подключается через один автоматический выключатель, приходится по 3-4 розетки. Номинальный ток в розетках может достичь 16 ампер, хотя номинал автоматического выключателя выбирался по сечению питающей жилы и был не более 25 ампер.

Однозначно возникнет перегруженность, если все мощные электроприемники, будь то чайник, холодильник, микроволновая печь, будут подключены к розеткам одной группы. и точно будет задействован автоматический выключатель. Чтобы не возникало подобных проблем, необходимо равномерно распределить нагрузку меж группами, а при неимении такой возможности – не включать в сеть большое количество мощных электроприемников.

Если электроприбор поврежден, то он употребляет повышенный ток , что обязательно сводится к загруженности сети и задействованию автоматического выключателя. Самостоятельно измерить ток не всегда возможно, однако если теплового расцепитель срабатывает лишь при подключении лишь одного из электроприемников, а номинальная мощность данного устройства не выше 2,5 кВт, то необходимо его проверить на предмет присутствия поломок.

Неисправность автоматического выключателя

Очень часто сработал автоматический выключатель по причине неисправности. Некоторое количество дефектных экземпляров и среди новых автоматов. То, что они не могут удерживать уставку (а касается это, по большей части, тепловых расцепителей) часто выясняется лишь после начала использования.

Так при постоянном отключении теплового расцепителя автомата, нужно попробовать сменить автомат на аналогичный по характеристикам, до того как радикально решать задачу.

Вывод

В заметке мы намеренно не коснулись факторов, когда автомат срабатывает при дефекте линии во время ремонта – это вопрос другой направленности.Именно поэтому мы не и стали затрагивать случаи, когда действует дифференциальный автоматический выключатель. Сработал автоматический выключатель это всегда не вовремя.

Абсолютно любой человек, который хоть немного знаком с таким понятием, как электричество, прекрасно знает, что необходимо сделать, если в квартире внезапно погас весь свет, выключились все, работавшие до этого, электроприборы и вообще отключилось все электрическое питание . Правильно, человек выходит в подъезд и проверяет исправность щитка. Чаще всего проблема заключается именно в нем. Все, что нужно сделать в этом случае - это просто-напросто вернуть рычажок в исходное положение, после чего можете смело возвращаться в свою обитель, ведь Ваша миссия уже завершена, а электропитание вновь функционирует.

Стоит сказать о том, как именно работает этот автомат с рычажком. Если ручка рычажка повернута вниз и Вы видите нарисованный «ноль», то значит, что автомат сработал и электричество сейчас выключено. При перемещении ручки рычажка вверх, Вы можете услышать характерный щелчок, а после увидеть небольшую нарисованную горизонтальную линию, которая и говорит нам о том, что теперь рычажок находится в нужном положении, а значит и электричество в квартире теперь функционирует правильно.

Также стоит рассказать и о том, что в Российской Федерации огромнейшее количество домов и, следовательно, квартир оборудовано с автоматами старого образца, их неудобство заключается в том, что при срабатывании самого автомата, рычажок остается в том же положении, что и был до этого, поэтому найти необходимый автомат получается далеко не с первого раза. Чтобы активировать такой автомат, необходимо ручку рычажка передвинуть сначала вниз, а потом снова вернуть в исходное положение, после чего электричество в квартире вновь будет функционировать. Но это мелочи, ведь если автомат в щитке сработал, значит есть и неисправность, которую необходимо срочно устранить дабы избежать неприятных последствий в будущем. Далее в нашей статье, которая носит информативный характер, будут перечислены все основные проблемы, которые и могут быть причинами того, что сработал автомат, то есть возникшей проблемы. Что же, давайте приступим.

Электрика хороша до тех пор, пока исправно работает. Любая неисправность в электрике ставят в тупик большинство людей на планете. В этой статье посмотрим как определить неисправность автоматического выключателя и на способы её устранения.

Кстати, не всегда всё работает, как должно не только в электрике. Ремонт помогающей нам техники, такой же рабочий процесс, просо к нему нужно быть готовым. Относится это и к дорожно-строительной технике. Поможет в ремонте дорожно-строительной техники надёжный поставщик запчастей с широким ассортиментом запчастей для большинства мировых производителей. Где его найти? Попробуйте на сайте arsenal-zapchast.ru . Не пожалеете, там запчасти для 13 марок ведущих производителей строительно-дорожной техники.

Автоматический выключатель и короткое замыкание

Начну сначала. Автоматический выключатель или предназначен для (кабелей и проводов электропроводки) помещения от короткого замыкания и перегрузки. Короткое замыкание приводит к моментальному возникновению в электросети сверхтоков (токов на порядки превышающие рабочие токи).

Любой сверхток, а в квартирных цепях это 1,8-12,6 кАмпер, по законам физики приводит к выделению колоссальной тепловой энергии. Эту энергию не может выдержать не один бытовой контакт, и в месте короткого замыкания происходит вспышка или так называемая электрическая дуга. Если быстро не отключить электропитание аварийной сети, то очень велика вероятность пожара, а еще хуже, поражения человека сверхтоками КЗ.

Для защиты от короткого замыкания, а именно для моментального отключения аварийной сети и служат автоматические выключатели (автоматы защиты). Отмечу, что отключение происходит не моментально, а за время безопасного контакта. Это менее 0,1 сек.

Автоматический выключатель и перегрузка

Второе назначение автоматического выключателя это защита от перегрузки. В есть биметаллическая пластина (тепловой расцепитель), перегрев которого отключает электроцепь от питания. Перегрев пластины происходит при перегрузки в сети. Понятно, что нагрев и соответственно отключение цепи происходит не мгновенно, а через некоторое время. В зависимости от прогрева автомата защиты это время может быть менее секунды или несколько десятков секунд.

Переходим к неисправностям электрики квартиры.

Неисправность автоматического выключателя в электросети

У вас периодически выбивает автоматический выключатель. Вероятностные причины этого в следующем:

Короткое замыкание в цепи;
Перегрузка в сети;
Повреждение проводов периодически приводящие или к короткому замыканию или перегрузке.

Для начала нужно диагностировать электрическую сеть на перегрузку и короткое замыкание. Если этих неисправностей не обнаружено, а автомат все равно отключается, то очень вероятна неисправность самого автоматического выключателя.

Проверка автоматического выключателя

Сделайте элементарную проверку автоматического выключателя.

Отключите электропитание ;
Отключите все автоматы защиты;
Пощелкайте рычаг взвода автоматического выключателя. Он должен включаться и выключаться с характерным звуком «щелк».
Если щелчка не слышно автомат неисправен и требует замены.
Если щелчок есть, измерительным прибором измерьте сопротивление между клеммами автомата защиты. При «вкл.» автомата сопротивление должно быть близко к нулю. При «выкл.» автомата сопротивление должно быть близко к бесконечности.

Однако даже если диагностика автомата показала, что автомат исправен это не значит, что исправна уставка (тепловой расцепитель) автомата защиты.

Вообще говоря, заводская неисправность автоматических выключателей не такая уж редкость и имеет важное значение. Что уж говорить о возникающих неисправностях автоматов в процессе работы.

Например, сработал автомат пару раз и вышел из строя. Или «пережил» слишком большой сверхток и вышел из строя.

Нельзя исключать неисправность самого автомата защиты, как основной причиной его периодического отключения.

Совет, поменяйте автомат защиты на новый, предварительно заново сделайте .

Дело простое, а такая замена может избавить вас от капитальных работ по поиску других неисправностей электрики квартиры.
