Снятие кожуха

• Отключите шнур питания от входного гнезда печи.
• Выкрутите винты с тыловой и боковых сторон печи. Для снятия кожух следует сдвинуть назад и затем поднять.

Шнур питания

• Снимите кожух.
• Отсоедините два вывода от помехоподавляющего фильтра и выкрутите винт заземления среднего провода сетевого шнура.

Предостережение: Перед началом любых работ разрядите высоковольтный конденсатор, используя отвертку с диэлектрической рукояткой.

Снятие передней панели и блока управления

• Отсоедините провода от блока управления. Выкрутите винты заземления и крепления панели управления.
• Снимите переднюю панель в сборе, рассоединив защелки крепления ее к микроволновой печи.
• Выкрутите 3 винта крепления блока управления к передней панели.
• Снимите панель индикации.

Отсоединяйте провода и разъемы очень аккуратно. Рассоединяя разъемы, не тяните за провода.

Снятие дверцы

• Откройте дверцу.
• Снимите ограничительную пластинку плоской отверткой.

Работайте осторожно, чтобы не повредить уплотнитель двери отверткой.

Поднимите и снимите дверцу.

После установки дверцы обратно убедитесь в исправности и правильной работе первич ного, вторичного и защитного выключателей.

После установки дверцы обратно проверьте уровень утечки СВЧ - излучения зондом. Уровень излучения не должен превышать 4 мВт/см2 при установке в печь нагрузки, представляющей собой стеклянный стакан с 275 мл воды.

После установки дверцы следует убедиться в параллельности дверцы и шасси печи. При необходимости произведите регулировку. Установите дверцу так, чтобы не было люфта между внутренней поверхностью дверцы и шасси печи. Если дверца установлена неверно, возможна утечка СВЧ - радиации через зазоры между дверцей и шасси печи.

Демонтаж магнетрона

• Отсоедините провода от высоковольтных конденсатора и трансформатора.
• Аккуратно выкрутите монтажные винты, удерживающие магнетрон и волновод.
• Рассоединяйте магнетронную сборку до тех пор, пока наконечник магнетрона не выйдет из волновода.

При демонтаже магнетрона нельзя ударять его (особенно верхней частью) о соседние детали, в противном случае он может быть поврежден.

При обратной установке магнетрона следует правильно установить прокладку магнетрона и убедиться в ее хорошем состоянии.

После установки магнетрона следует проверить зондом СВЧ - утечку вокруг магнетрона. СВЧ - утечка не должна превышать 5 мВт/см2 (с нагрузкой печи на стакан с 275 мл воды). Обратите внимание на то, чтобы прокладка была плотно прикреплена к магнетрону. Для предотвращения СВЧ - утечки следует, устанавливая монтажные винты, устранить щель между волноводом и магнетроном.

Демонтаж помехоподавляющего фильтра, высоковольтных диода и конденсатора и вентилятора магнетрона

• Отсоедините провода с помехоподавляющего фильтра и выкрутите винт, закрепляющий заземление фильтра к задней стенке печи.
• Нажмите две защелки направляющих и снимите помехоподавляющий фильтр.
• Отсоедините провода от высоковольтного конденсатора и выкрутите винт, закрепляющий заземляющий провод высоковольтного диода на задней стенке.
• Отсоедините все провода от реле переменного тока и вентилятора.
• Выкрутите два винта крепления вентилятора в сборе и снимите ее.
• Выкрутите винт крепления скобы высоковольтного конденсатора.
• Снимите крыльчатку вентилятора.
• Выкрутите два винта, крепящие двигатель вентилятора к воздуховоду, и снимите его.

Демонтаж лампы подсветки микроволновой печи

• Отсоедините провода от лампы.
• Выкрутите винт, прикрепляющий воздуховод к магнетрону.
• Нажмите на левую и правую защелки воздуховода с усилием.
• Вытащите лампу подсветки.

Демонтаж высоковольтного трансформатора СВЧ печи

• Отсоедините провода от трансформатора.
• Выкрутите 4 винта, закрепляющих трансформатор на шасси.
• Поднимите трансформатор.

Демонтаж циркуляционного двигателя, термистора и нагревателя.

• Выкрутите два винта, крепящих закрытую сборку к полости печи.
• Отсоедините провода от циркуляционного двигателя и нагревателя.
• Выкрутите винты термистора, а также винты направляющих блока двигателя и снимите блок двигателя.
• Открутите гайки, закрепляющие циркуляционный вентилятор на валу двигателя.
• Выкрутите винты, закрепляющие кронштейн двигателя в блоке.
• Открутите две гайки, крепящие двигатель на кронштейне.

Демонтаж двигателя вращающегося подноса

Чтобы выполнить ремонт микроволновки своими руками, нужно знать принцип ее работы. Перед ремонтом СВЧ печи надо разобрать микроволновку, отключенную от сети. У электромеханических СВЧ печей стандартная схема.

Под крышкой находятся трансформатор, предохранители и блок удвоителя, состоящий из диода и толстого конденсатора. Это цепь питания магнетрона. Лезть туда руками или инструментами опасно. Обследуйте этот участок только после обесточивания.

От мощности магнетрона зависит скорость разогрева пищи. Микроволны, которые он излучает, проходят в камеру через волновод. Воздействуя на молекулы воды в продуктах, выделяется теплота. Сначала прогревается поверхность пищи.

Волны не проникают на глубину от 3 см. Продукт может быть горячим снаружи и холодным внутри. Внутренний слой нагревается естественной теплопроводностью.

Мощность СВЧ печи составляет 700–1000 Вт, магнетрон сильно нагревается. Вентилятор внутри прибора охлаждает мотор и циркулирует воздух. Благодаря этому пища прогревается равномерно.

Разбираем прибор самостоятельно

Если микроволновка не работает, разберите ее для выявления причины:

1. Перед разборкой разрядите высоковольтный конденсатор, применив отвертку из диэлектрического материала.
2. Снимите кожух: отключите шнур, выкрутите боковые и тыльные винты.
3. Потяните кожух назад и слегка приподнимите.

При демонтаже передней панели снимите блок управления, вывинчивая болты заземления. Осторожно, без приложения усилий, отсоедините провода. Разъедините защелку крепления и выймите винт, прикрепляющий узел к передней панели.

Диагностика неисправностей

Перед тем как разобрать прибор, выключите его из сети и подождите некоторое время. Чаще всего выходят из строя детали:

• предохранители,
• конденсатор,
• диод,
• магнетрон,
• трансформатор.

Сначала проверьте предохранители. Они разрушаются изнутри и это легко заметить. Если они не выглядят перегоревшими, то продолжайте искать. Неисправность большинства деталей можно обнаружить при помощи мультиметра.

Конденсатор проверяют, переведя его в режим омметра. Если при подключении сопротивление отсутствует, замените деталь.

Чтобы проверить высоковольтный диод, подключите его к сети на пути к лампе. Если она горит слабо и прерывисто, то неисправности нет. Если свечения нет или оно слишком яркое, то деталь испорчена. В этом случае и при поломке других элементов, замените деталь. Удар в любом случае распространяется и на нее.

Трансформатор проверяйте осторожно. Для его разрядки должно пройти несколько минут, а с неисправным разряжающим резистором больше.

При проверке обмоток конденсатора уберите клеммы пассатижами. Сопротивление первичной обмотки в норме от 2 до 4,5 Ома. Вторичная обмотка накала и вторичная высоковольтная имеют предел 3,5–8 и 140–350 Ома. Если одну из обмоток прозвонить не удалось, то трансформатор неисправен.

Если проверка не обнаружила поломку, проблема может быть в магнетроне. В этом случае присоедините тестер в режиме омметра к клеммам питания. Если сопротивление 2–3 Ома или прибор показывает бесконечность, деталь сломана.

Это основные проблемы, которые можно диагностировать самостоятельно.

Иногда нарушение работы связано с таймером, электронным блоком управления или другими деталями. В этом случае доверьте ремонт микроволновки специалисту.

Распространенные неисправности

Если микроволновка перестала работать, поломка иногда сопровождается характерными признаками.

Если СВЧ печь искрит, не разогревает еду или делает это долго, то поврежден нагревательный элемент - магнетрон. Чинить печь с такой поломкой, если она прослужила более 5 лет, экономически невыгодно.

Микроволновка не запускается. Причиной может быть перегоревший предохранитель, проблема с дверцей, термореле или повреждение сетевого шнура. В случае с открытой дверцей почините защелку. Если из-за перепадов напряжения сгорел предохранитель или термореле, можете заменить их своими руками.

Если сенсор не работает, но есть индикация времени - дело в дорожках, проводящих электричество. Сенсорную панель придется заменить.

В камере появился неприятный запах и гарь. Осмотрите внутреннюю поверхность печи на повреждения эмали. Выньте и осмотрите пластину из радиопрозрачного диэлектрика. Протрите спиртом деталь с пятнами или отверстиями.

Печь работает, но отключается через несколько секунд. Нужно заменить термопредохранитель.

Если микроволновка гудит, осмотрите магнетрон на трещины и нагар. Сгоревшую деталь придется заменить.

Нередко разрушается защитный колпачок магнетрона. Алюминиевый корпус колпачка через несколько лет выходит из строя под влиянием СВЧ волн. Брызги жира попадают на защитную слюдяную прокладку. Если капли пропитывают ткань, то возникает мостик проводимости. Между каналом волновода и слюдяным материалом появляется электрическая дуга.

Ремонт простейших неполадок

Если сгорел защитный колпачок магнетрона :

1. Зачистите колпачок от окалины и разверните на 180°, поскольку нагрузка приходится только на одну его часть.
2. Смастерите колпачок своими руками из корпуса конденсатора.
3. Замените колпачок.
4. Волновод подвергается загрязнению маслянистыми веществами. Пятна жира вызывают искрение, горят и могут способствовать образованию электрической дуги. Чтобы предотвратить нарушения, закройте волновод слюдяной тканью.
5. Вырежьте фрагмент из материала и прикройте выход волновода.
6. Сенсорная или обычная панель управления может не реагировать на нажатия. Это происходит из-за воздействия высоких температур через 3–5 лет непрерывной работы. Печь выключается или выдает ошибку из-за замыкания контактов панели управления.

Инструкция по ремонту сенсорной панели :

1. Отсоедините печь от сети и разберите панель. Она представляет собой пленку с рисунком кнопок, мембрану с контактами и прокладки.
2. Начиная левого угла, аккуратно подцепите сенсорную пленку острым ножом.
3. После снятия мембраны проверьте работу панели замыканием контактов. Поставьте в печь стакан воды. Если работает - можно ремонтировать сенсорную панель.
4. Снова отключите от электросети и обработайте контакты спиртом. Наклейте в этих местах отрезки скотча или изоленты. Это убережет от замыкания контактов и увеличения расстояния между ними.
5. Установите верхнюю мембрану обратно и проверьте, как функционирует печь. Если работает плохо, снова отключите микроволновку, расслоите мембранную пленку и переклейте изоленту. Повторяйте пока все кнопки не начнут функционировать.

Из-за залипания контактов микроволновка может работать без отключения реле. В этом случае выймите реле и продиагностируйте омметром. Если печка работает и быстро отключается, проблема в термопредохранителе. Такая поломка решается только заменой детали.

Если тарелка внутри микроволновки вращается неровно, проблема может быть в состоянии канавок роликов или из-за поврежденного двигателя. Прочистите канавки и если это не даст результата, замените мотор.

Если у печи проржавело или прогорело дно, снимите корпус, зачистите отверстие и заклейте холодной сваркой. После застывания покрасьте эмалью для радиаторов и соберите. Дайте просохнуть и только после этого используйте печь.

Эти неисправности встречаются чаще всего и их можно отремонтировать самостоятельно. Соблюдайте технику безопасности во время разборки печи и при работе с электричеством. Не пытайтесь устранить неисправность без подобных навыков. Отнесите прибор в сервисный центр, где им займется профессионал.

Микроволновая печь относится к категории сложных электрических бытовых приборов, поэтому поломки данного устройства случаются довольно часто. Во многих случаях отремонтировать микроволновку можно самостоятельно, но чтобы выполнить такую работу безупречно, необходимо знать о том, как правильно произвести диагностику устройства. В данной статье будет рассказано о том, как установить причину неработоспособности печи СВЧ, а также о способах устранения наиболее часто встречающихся поломок.

Как отремонтировать микроволновку своими руками

Ремонт микроволновки

Прежде чем приступать к диагностическим действиям и самостоятельному ремонту микроволновки, необходимо изучить принцип работы бытового прибора. В микроволновой печи нагрев осуществляется за счёт электромагнитного излучения, частота которого может достигать 2,5 Ггц. Под воздействием высокочастотного электромагнитного поля происходит межмолекулярное трение, в результате которого нагревается материал помещённый в микроволновую печь. Мощность бытовой микроволновой печи обычно составляет от 500 до 2 500 Вт, но практически все устройства позволяют осуществлять регулировку данного параметра в очень широком диапазоне.

Основные детали микроволновки

Каждая микроволновка состоит из следующих элементов:

• Металлической камеры с дверцей
• Трансформатора
• Магнетрона
• Блока управления
• Волновода
• Вентилятора
• Вращающегося столика

Прежде чем попытаться произвести самостоятельную диагностику и ремонт прибора, следует знать о наиболее часто встречающихся поломках микроволновой печи.

Виды неисправностей микроволновой печи

Наиболее часто в микроволновке могут наблюдаться следующие неисправности:

• Перегорание высоковольтного или сетевого предохранителя
• Неисправность сетевого шнура
• Выход из строя магнетрона
• Неисправность трансформатора
• Выход из строя двигателя вращающейся тарелки
• Прогорание слюдяной прокладки

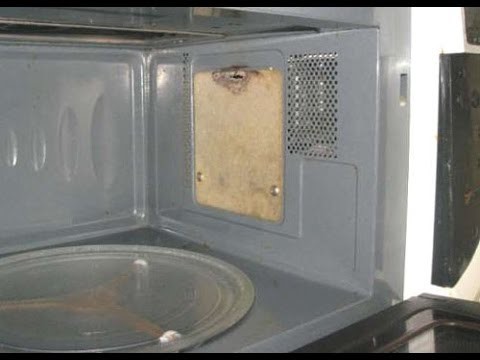

Прогорание слюдяной прокладки

Далеко не все вышеописанные неисправности приводят к моментальной неработоспособности устройства, но промедление с ремонтом, на первый взгляд, незначительных отклонений в функционировании прибора, может привести к плачевным результатам. Несвоевременный ремонт таких состояний бытовой техники, не только может привести к выходу из строя более дорогих деталей, но и к распространению за пределы рабочей камеры, опасного для здоровья и электронных приборов с микропроцессорным управлением, электромагнитного излучения.

Неисправности сетевого шнура и предохранителей

Если бытовой прибор совсем не включается, то наиболее вероятной поломкой, в этом случае, будет являться разрушение защитного плавкого проводника либо токоведущей медной жилы сетевого шнура. Приступать к непосредственной диагностике бытового прибора следует только после того, как розетка, к которой подключается бытовой прибор, будет проверена на работоспособность.

Произвести диагностику самого бытового прибора на возможный обрыв проводника или перегорание предохранителя невозможно без предварительного разбора корпуса устройства.

Разбирать микроволновую печь следует только после того, как прибор будут отключён от сети 220 В. Для доступа к внутренним компонентам прибора, у большей части моделей микроволновых печей необходимо открутить несколько шурупов удерживающих заднюю крышку, предварительно установив устройство на бок и закрыв дверцу.

После того как крышка будут демонтирована, необходимо , прежде чем приступать к ремонту электроники. Конденсатор обычно располагается в непосредственной близости от трансформатора. Данный электронный элемент может иметь довольно большой заряд электричества, поэтому его выводы следует замкнуть через проводник сопротивлением не менее 10 МОм.

Начинать диагностику следует с проверки электрического шнура со штепсельной вилкой. Данную операцию можно выполнить с помощью мультиметра предварительно включив на измерительном приборе режим измерения сопротивления.

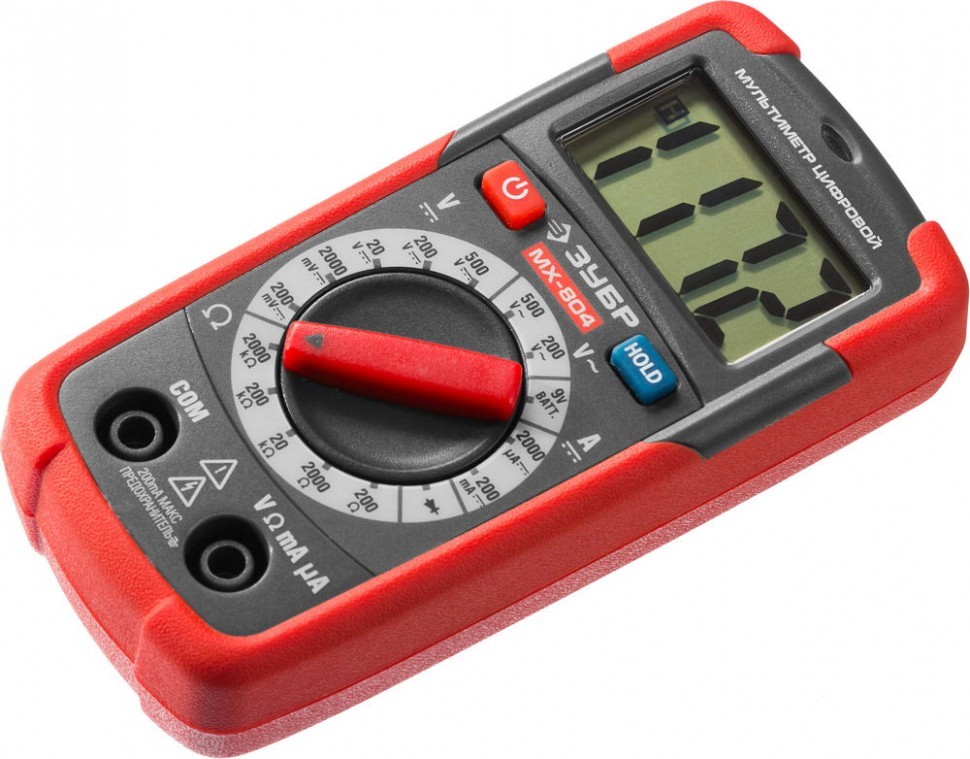

Мультиметр

Для выполнения диагностики достаточно измерить проводник от штепсельной вилки до клемм на плате сетевого фильтра. Если провод окажется повреждённым, то его следует заменить либо, если обрыв медной жилы находится на участке провода расположенного внутри прибора или в непосредственной близости от корпуса, обрезать и соединить с клеммами фильтра неповреждённый отрезок электрического кабеля.

Предохранитель сетевого фильтра также проверяется с помощью мультиметра или тестера. После перевода измерительного устройства в режим измерение сопротивления необходимо коснуться щупами металлической части данного элемента с обоих сторон. Если проводимость тока будет отсутствовать, то деталь следует заменить. Для замены необходимо подобрать предохранитель, который должен полностью соответствовать по напряжению и току.

Высоковольтный предохранитель служит для защиты электрической цепи магнетрона.

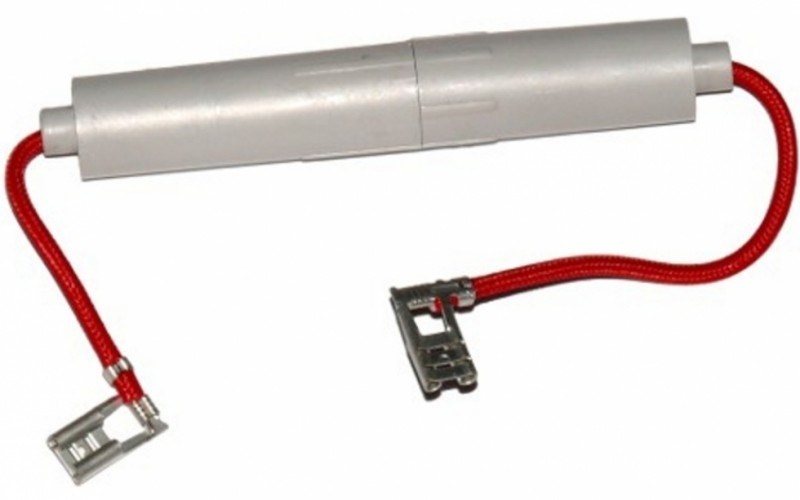

Высоковольтный предохранитель

Чтобы минимизировать вероятность пробоя проводника на “массу” данный элемент защиты, как правило, находится в пластмассовом боксе. Диагностика высоковольтного предохранителя также осуществляется с помощью мультиметра или тестера. Если внутренний проводник окажется перегоревшим, то предохранитель необходимо заменить на деталь, которая будет идеально подходить по вольт-амперным характеристикам.

К сожалению, неисправности современных СВЧ печей не ограничиваются только перегоранием защитных элементов и неисправностью сетевого шнура. Далее будут рассмотрены не менее часто встречающиеся поломки микроволновых печей, для ремонта которых потребуется затратить намного больше времени и денег.

Неисправность магнетрона

Не менее часто неисправности СВЧ могут быть вызваны поломкой магнетрона.

Магнетрон микроволновки

Этот электронный компонент генерирует электромагнитное излучение, поэтому даже незначительное отклонение в его работе отражается на эффективности нагрева продуктов внутри камеры.

Эффективность излучения магнетрона всегда снижается в процессе эксплуатации, поэтому если микроволновая печь эксплуатируется в течение длительного времени, то для восстановления работоспособности устройства потребуется замена данной детали на новую. В новой печи отсутствие излучения магнетрона может быть вызвано следующими поломками:

• Оплавлением колпачка.
• Пробоем конденсаторов на массу магнетрона.

В первом случае поломка может быть определена визуально. Возникает оплавление колпачка в результате прогорание слюды. Ремонт такой поломки можно осуществить методом замены колпачка позаимствованного с магнетрона вышедшего из строя по другой причине. Если магнетрон пробит, то необходима его замена.

Оплавление колпачка магнетрона

Если ремонт микроволновой печи осуществляется своими руками, то при замене магнетрона необходимо учитывать следующие особенности:

• Диаметр антенны и кронштейн должны идеально подходить для данной модели микроволновой печи.
• Магнетрон заменяется на аналогичное устройство, которое должно подходить не только по габаритам, но по мощности и напряжению.
• Магнетрон должен быть закреплён с волноводом максимально плотно.
• Длина антенны устанавливаемого магнетрона должна быть такой же как и у вышедшей из строя детали.

Если неисправность печи была вызвана неработоспособностью магнетрона, то после замены детали микроволновку можно будет эксплуатировать в обычном для данного прибора режиме.

Прогорание слюдяной прокладки

Данная неисправность наиболее часто проявляется искрением внутри камеры. Прогорание слюдяной прокладки практически не отражается на эффективности нагрева печи, но дальнейшая эксплуатация прибора чревата образованием более серьёзных поломок. Осуществить ремонт данной неисправности довольно просто.

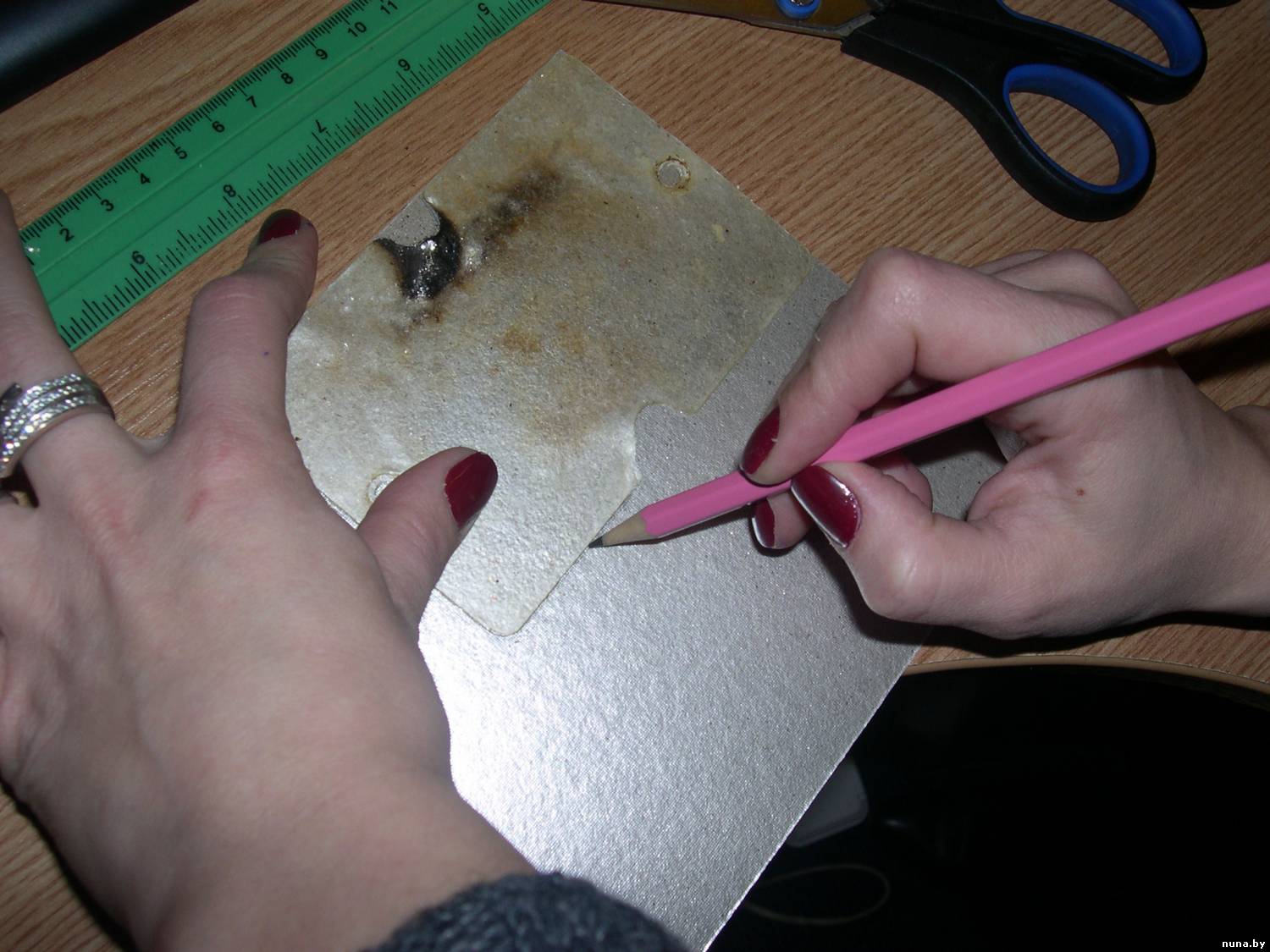

Слюдяная пластина

Достаточно вырезать из нового слюдяного материала пластину подходящего размера и установить её на место повреждённой детали.

Не вращается тарелка

Если микроволновая печь запускается, но вращение тарелки не происходит, то причин у такой поломки может быть несколько. При отсутствии вращения поддона прежде всего следует проверить следующие детали:

• Шестерни редуктора
• Двигатель привода
• Контакты проводов
• Правильность установки тарелки

Наиболее часто причиной отсутствия вращения является неисправность электродвигателя. Обмотка данной детали может перегореть при значительных скачках напряжения либо при намокании во время мытья внутренней поверхности металлической камеры. Замена двигателя на заведомо исправную деталь позволит полностью восстановить вращение тарелки.

Неисправность редуктора может быть вызвана сильным износом шестерён, которые могут заклинивать во время вращения, а на поздней стадии износа тарелка может не вращаться по причине отсутствия контакта между зубьями. Восстановить вращение тарелки при неисправности редуктора можно только заменой датели в сборе с электрическим двигателем.

Электродвигатель с редуктором

Если вращение тарелки не происходит по причине плохого контакта электрических проводов с электродвигателем, то достаточно прижать контакты пассатижами, чтобы восстановить работоспособность электрического узла.

Неисправен высоковольтный трансформато

Для преобразования электрического тока в микроволновой печи используется высоковольтный трансформатор, неисправность которого может привести к неработоспособности прибора. Во время проведения диагностики трансформатора следует проявлять осторожность по причине возможно наличия опасного напряжения. Чтобы исключить вероятность удара электрическим током, прибор перед ремонтом необходимо отключить от сети 220 В.

Также следует разрядить высоковольтный конденсатор через сопротивление не менее 10 мОм. Когда остаточное напряжение будет отсутствовать, можно приступать к диагностике высоковольтного трансформатора.

Сначала следует проверить на обрыв первичную обмотку. Для этой цели необходимо снять с соответствующих контактов клеммы и мультиметром, который включённым в режим измерения сопротивления до 200 Ом, произвести измерение обмотки. Если первичная обмотка трансформатора не перегорела, то прибор покажет сопротивление в пределах 2 – 5 Ом. В противном случае сопротивление будет полностью отсутствовать.

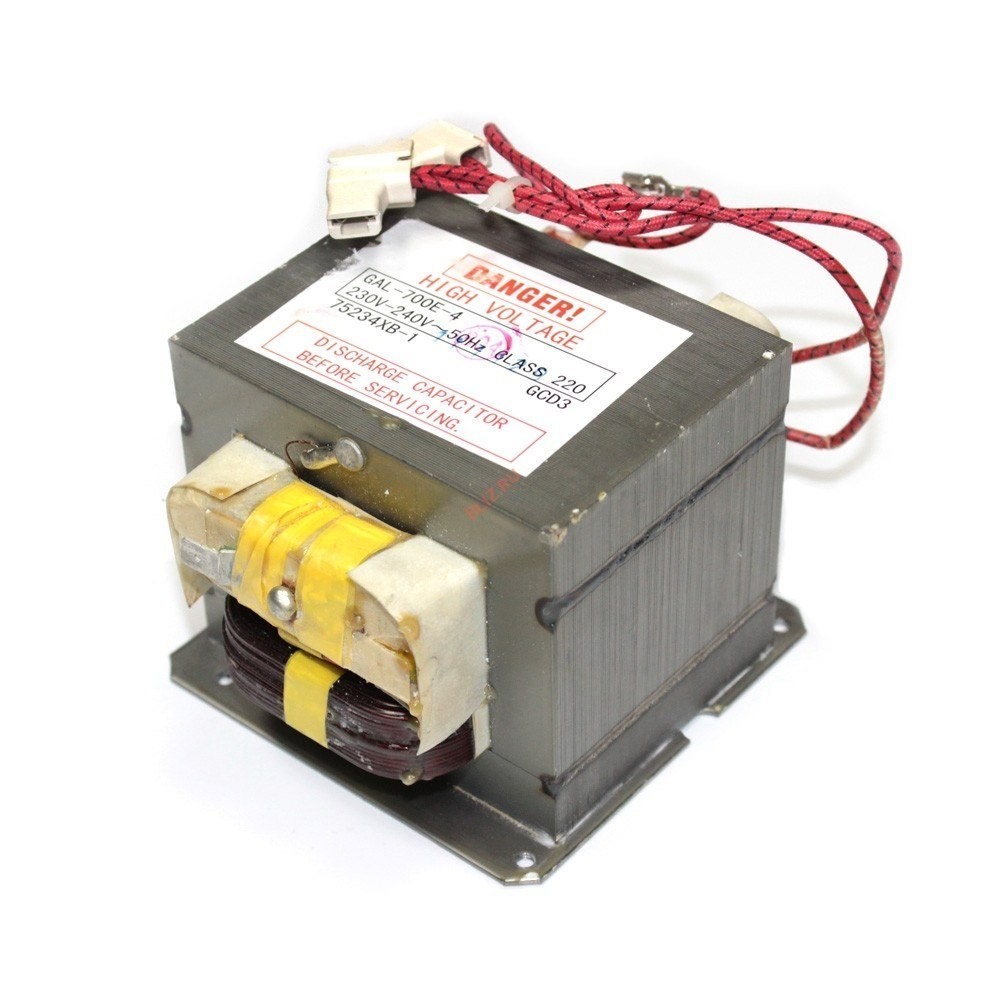

Трансформатор

Если первичная обмотка цела, то следует перейти к измерению сопротивления вторичной обмотки. Для прозвона вторичной обмотки трансформатора необходимо перевести мультиметрв режим измерения сопротивления до 2 кОм. Для измерения сопротивления щуп прибора следует соединить с клеммой вторичной обмотки, а другой – с корпусом трансформатора. В зависимости от мощности прибора показание сопротивления вторичной обмотки должны находиться в пределах 140 – 350 Ом.

При значительном отклонении от этого показателя можно диагностировать межвитковое замыкание, возникновение которого может привести к перегреву детали и чрезмерной шумности во время работы бытового прибора. При полном отсутствии сопротивления во вторичной обмотке можно констатировать перегорание обмотки трансформатора.

Во всех случаях неработоспособности высоковольтного трансформатора, починить самостоятельно данную датель не удастся, поэтому чтобы отремонтировать микроволновку следует заменить высоковольтный трансформатор, на исправныю и подходящую по напряжению и мощности деталь.

Заключение

Если микроволновая печь перестала включаться либо не греет, то прежде всего должна быть правильно установлена причина неработоспособности бытового прибора. Правильная диагностика с использованием цифровых измерительных приборов позволит с минимальными затратами осуществить ремонт такой сложной техники как СВЧ-печь.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

• Магнетрон;
• Волновод;
• Обмотка трансформатора;
• Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

Принцип работы

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

• Перегорание предохранителей;
• Неисправность магнетрона;
• Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.

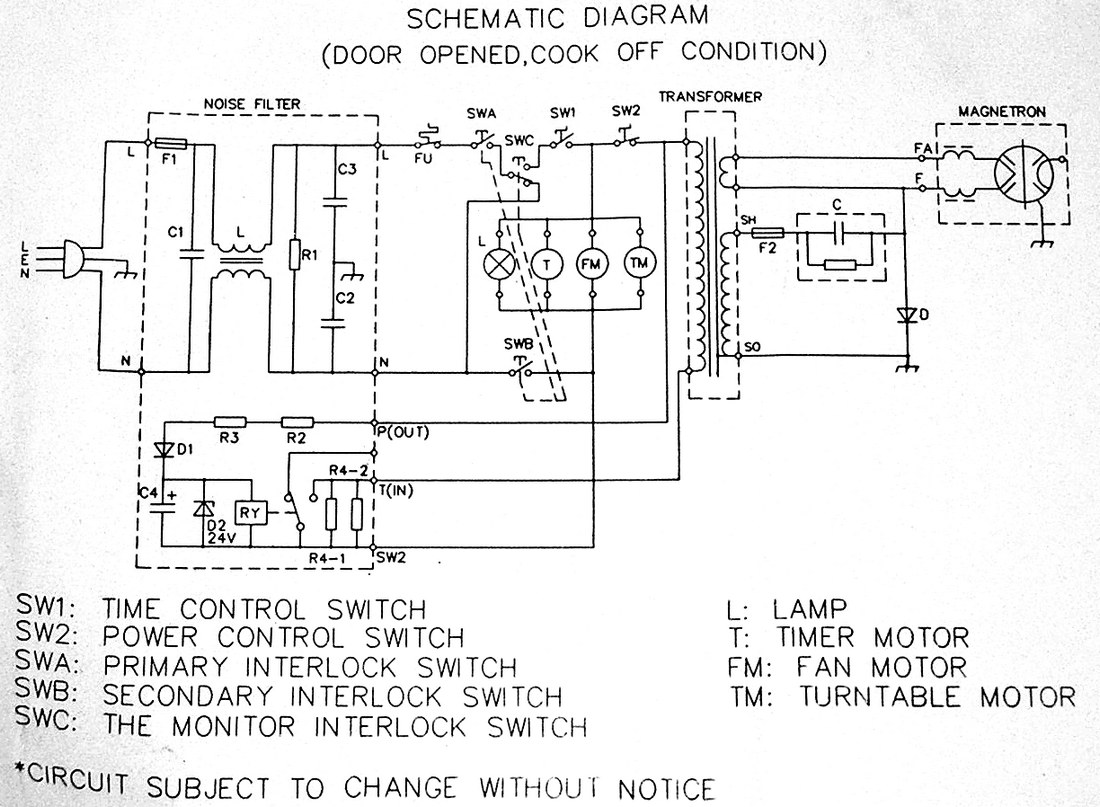

Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

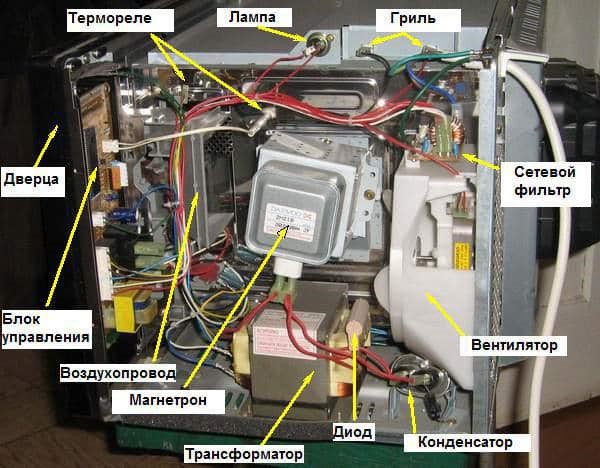

А расположение элементов микроволновки видно по этому рисунку:

Перегорание предохранителя

Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из . Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки.
Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью , в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки.
Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:

Неисправность магнетрона

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.

Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходного конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:

После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Прогорание слюдяной пластины

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:

Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи , так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Простой ремонт микроволновки своими руками: 5 решений основных проблем

Редко какую кухню можно представить без микроволновки. В последнее время она прЕсли вы не имеете опыта ремонта микроволновки, то лучше обратиться за помощью к профессионалам очно заняла свои позиции в повседневном быту хозяек. Поэтому когда она ломается это сродни маленькой катастрофе. Кто-то сразу несет ее в сервисный центр, а кто-то пытается починить своими руками. Сделать это вполне возможно, если есть начальные знания электроники и устройства прибора.

Ремонт микроволновой печи своими руками: основные элементы устройства

При поломке микроволновки можно сразу же отнести ее в сервисный центр, а можно попытаться отремонтировать самостоятельно, сэкономив при этом денежные средства.

Но прежде чем приступить к ремонту СВЧ – печи, следует понимать, что качественно отремонтировать микроволновку может тот человек, который владеет хотя бы некоторыми знаниями в электронике и электротехнике.

Перед тем как приступить к ремонту микроволновой печи, следует изучить ее составляющие

Также при работе необходимо соблюдать все правила безопасности.

Для ремонта микроволновок необходимо знать такие основные элементы:

• Преобразовывающий энергию трансформатор;
• Магнетрон;
• Выпрямитель;
• Предохранитель;
• Вентилятор;
• Конденсатор;
• Блок управления.

Понять, где и что находится довольно просто. Прямо посредине камеры находится магнетрон, а под ним трансформатор. Предохранитель, конденсатор и выпрямитель должны располагаться от него справа. Что касается блока управления, то он часто находится возле панели ввода.

Прежде чем начать ремонт, нужно обязательно отключить устройство от сети!

Если поломка заключается в выходе из строя одного из главных элементов, то проще всего будет его заменить. Дело в том, что многие детали печи нельзя отремонтировать, а только купить новые. Особенно это относится к конденсаторам, предохранителям и диодам.

Если же замена реальна, то следует выполнить такие действия:

• Отключить печь от сети;
• Разрядить трансформатор (это займет порядка 5 минут);
• Отсоединить нужную деталь от клемм и достать;
• Поставить на место рабочую деталь.

При замене нужно обращать внимание на соответствие схемы и новой детали. Если новый элемент и схема окажутся несовместимыми, то это может привести к новым поломкам.

В случае выхода из строя электроники все же лучше обратиться за помощью к профессионалам, которые проведут качественный ремонт микроволновой печи.

Частые поломки микроволновки: ремонт своими руками, подробно

О том, что печь поломалась или не работает, как правило, сигнализируют некоторые признаки. По ним и определяется причина поломки.

Очень часто микроволновки ломаются в связи с нестабильным напряжением

Итак, что же это может быть, более подробно:

1. Микроволновка не включается – в этом случае может быть поврежден сетевой шнур, не до конца закрылась дверь или сгорел предохранитель. Если проблема в шнуре или перегружена розетка – то проблема решается элементарно путем замены элементов. Открытая дверца может не давать запуститься микроволновке, так как это опасно, поэтому стоит проверить защелку и работу двери. Если же сгорел предохранитель (который предотвращает поломку прибора из-за скачков напряжения) или термореле – то их также легко поменять.
2. Печка работает без отключения реле, отвечающего за подачу электричества в прибор – это может произойти из-за залипания контактов. Реле нужно достать и проверить его работу омметром и если оно не работает – заменить его.
3. Микроволновка работает, но отключается через несколько секунд – проблема в термопредохранителе. К сожалению, отремонтировать его не получится – придется покупать новый.
4. Не крутится тарелка с продуктами – в этом случае нужно проверить соединение самой тарелки и двигателя. Нужно снять поддон и посмотреть на целостность провода, если он отсоединился или засорился, то нужно его прочистить и подсоединить снова.
5. Печь сильно гудит – скорее всего, проблема в вентиляторе или трансформаторе. Последний починить вряд ли удастся – проще его заменить. Проблема с вентилятором может возникнуть из-за переработки, если устройство долгое время активно эксплуатировалось. В этом случае нужно почистить лопасти охладительного элемента.

Так выглядят наиболее часто встречающиеся неисправности, которые можно сделать самому. При работе с электричеством и проверке элементов печи не следует забывать о соблюдении техники безопасности.

Самостоятельный ремонт сенсорной панели микроволновки своими руками

Микроволновая печь может иметь сенсорную или обычную панель управления, работа которой может нарушиться из-за воздействия высоких температур.

Как правило, неполадки с этой деталью возникают через 3-4 года интенсивной эксплуатации, и выражаются в отказе кнопок «слушаться команды». В тоже время на табло может выводить какая-либо ошибка. Печка может сама отключаться или выключаться. Основная причина таких явлений – замыкание контактов панели.

Материалы для ремонта сенсорной панели микроволновки продаются в строительном магазине

Самостоятельный ремонт сенсорной панели прибора состоит из таких этапов:

1. Вначале нужно отключить микроволновую печь от сети и разобрать панель – последняя состоит из пленки с нарисованными на ней кнопками и двух прокладок из мембраны с контактами.
2. Далее тонким острым ножичком нужно поддеть сенсорную пленку, при этом стараясь не повредить мембрану. Лучше всего начинать с нижнего или верхнего угла слева.
3. Сняв мембрану, нужно проверить работу панели с помощью замыкания контактов. Внутрь печи можно поставить емкость с водой. Если все работает – можно начинать ремонтировать панель.
4. Снова нужно отключиться от сети и протереть все контакты спиртом. Чтобы увеличить промежутки между ними и исключить возможность замыкания – нужно проклеить эти места кусочками изоленты или скотча.
5. Далее верхняя мембрана ставится на свое место, после чего происходит проверка работы микроволновки. Если снова что-то не работает или с трудом реагирует на нажатие – опять следует отключить печку, расслоить мембранную пленку и убрать изоленту или где-то добавить (смотря, что не работает). Так нужно делать, пока кнопки не станут работать, как положено.

Отремонтированная таким образом сенсорная панелька может проработать около полугода, но возможно, будет продолжать прогибаться дальше, после чего ее снова придется «рихтовать» или покупать новую.

Функции и ремонт магнетрона микроволновки своими руками

Если микроволновая печь искрит, перестала разогревать еду или стала делать это слишком долго – проблема, скорее всего, в магнетроне, который является главным нагревательным элементом СВЧ-устройства.

Кстати, менять магнетрон в микроволновке, которая служит уже больше 5 лет, с точки зрения экономики невыгодно.

Перед тем как приступить к ремонту магнетрона микроволновки, нужно посмотреть обучающее видео и ознакомиться с рекомендациями специалистов

Как правило, это устройство «посажено» на клеммы и винты, которые фиксируют его к основанию печки. Впрочем, замена магнетрона требуется в редких случаях. В основном проблемы в его работе начинаются при сгорании защитного колпачка элемента.

В этом случае есть несколько вариантов решения проблемы:

• Колпачок зачищается вручную от окалины и разворачивается на 180 градусов;
• Изготавливается новый колпачок из подходящего по размерам корпуса конденсатора;
• Также не будет лишним заменить слюдяную пластину, которая подвергается воздействию вредных лучей.

Собственно, в ремонте магнетрона нет ничего сложного, но если проблема не в сгоревшем колпачке, а немного серьезнее, то лучше доверить такой ремонт специалистам.

Ремонт микроволновок своими руками (видео)

Отремонтировать микроволновую печь можно самостоятельно, если обладать некоторыми познаниями в работе электрических приборов. Впрочем, ничего сложного в такой процедуре нет. Главное, помнить о мерах безопасности и действовать осторожно. Зная основные элементы устройства прибора, можно самому вычислить причину поломки и устранить ее.
