Относительно недавно я писал про рубильники ABB. Причём в самом ABB ходят теперь легенды о некоме товарищче, который купил и разломал рубильник OT. Но та статья была не полной — там я не описал реверсивные рубильники и аксессуары к ним, потому что на тот момент у меня их не было, чтобы отфоткать и сделать пост. А вот в комментах и по телефону мне несколько человек задавали вопросы. И сейчас я пишу вторую часть поста, чтобы заполнить пробел в информации =)

Напомню ссылку на предудущую часть статьи: . Там мы разобрали два рубильника (E200 и OT) и увидели что E200, мягко говоря, полная лажа. А рубильники OT имеют контакты, отключающие линию с обоих сторон, все контакты равнозначны и могут использоваться под что угодно (фазу, ноль), да и корпус у них злобно-прочный.

Однако народу оказалось не совсем понятно, что есть Реверсивный рубильник и как его сделать на базе рубильника OT. А ещё часть народа начала спрашивать: «А мне надо тут ещё и ноль разрывать — но 4х полюсные рубильники дико заказные, чо делать?!» Вот и давайте с этим и разберёмся.

А также в 2016 году я написал , на которых очень удобно делать АВР тем, что если в этот рубильник вставить ручку — то вся автоматика отключается нахрен и он превращается в обычный реверсивный рубильник.

Сначала составим список номенклатуры, которая может сгодиться. Во-первых, это сами рубильники. Мы берём ходовые номиналы на 63А, потому что они гарантировано влезают в любой щиток по глубине. Рубильники номиналом 45, 25А имеют меньшую высоту и, если их поставить в щиток, они будут находиться в его глубине.

1SCA105332R1001 ABB OT63F3 Рубильник до 63А 3х-полюсный (с ручкой)
1SCA105365R1001 ABB OT63F4N2 Рубильник до 63А 4х-полюсный (с ручкой)

И реверсивные:

1SCA105338R1001 ABB OT63F3C Рубильник реверсивный до 63А 3х-полюсный (без ручки)
1SCA105369R1001 ABB OT63F4C Рубильник реверсивный до 63А 4х-полюсный (без ручки)

Итак, все реверсивные рубильники идут без ручек. Это делается из-за того, что такие рубильники не обязательно ставятся в обычный силовой щиток. Они могут стоять в адском ВРУ, где-то внутри шкафа, и переключать вводы или ещё что-то. И тогда ручки будут нужны разные. Для щитка — ручка прямого монтажа. Для шкафа ВРУ — специальная ручка на дверь шкафа с длинным штоком.

Нас будут интересовать самые обычные ручки:

1SCA108319R1001 ABB OHBS3/1 Ручка управления (чёрная) прямого монтажа для рубильников OT16..125F
1SCA108688R1001 ABB OHRS3/1 Ручка управления (красная) прямого монтажа для рубильников OT16…125F

Сами реверсивные рубильники идут в большой коробке. Она универсальная, видимо, под несколько видов рубильников. А ещё в неё удобно сразу валить всякие аксессуары, когда товар из магазина получаешь. Скажем, сразу кинуть ручку и ещё что-нибудь:

…и теперь — сразу переходим к делу. А дело вот какое. Иногда нам нужны четырёхполюсные рубильники. Нужны они для:

• Отключения не только трёх фаз, но ещё и нуля в трёхфазном щите на вводе. Скажем, это полезно при системе заземления TT, когда на нулевом проводе ввода может оказаться что угодно;
• Переключения трёхфазного ввода на генератор. В этом случае обязательно нужен четырёхполюсный рубильник, потому что нули генератора и ввода объединять нельзя.

Но вот какое западло! Чертырёхполюсные рубильники — это не всегда складская позиция, и достать их, особенно в регионах, будет сложно. Да и не всякий магазин будет держать кучу позиций разных видов. А ещё четырёхполюсные реверсивные рубильники — заказная позиция и некоторые магазины нагло тырят их со склада ABB себе. А идут такие рубильники примерно 8 недель =)

Чего делать? Ждать? Авотфиг! =) Оказывается, есть вполне себе такой мега-классный аксессуар: дополнительный силовой полюс ! Сразу же привожу его номенклатуру:

1SCA105461R1001 ABB OTPS80FP Дополнительный силовой полюс для рубильников OT63…80F3

Давайте посмотрим на все эти аксессуары в кучке:

У меня так случилось, что мне понадобилось собрать три штуки четырёхполюсных рубильников: два реверсивных и один обычный. Вот я накупил обычных трёхполюсных и кучку полюсов.

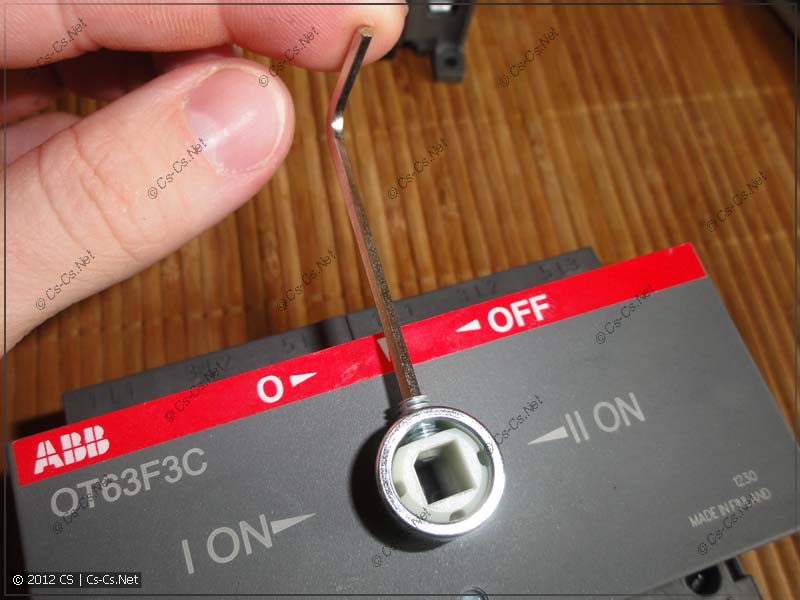

Сначала поставим ручку. Штатное кольцо с вала рубильника снимается:

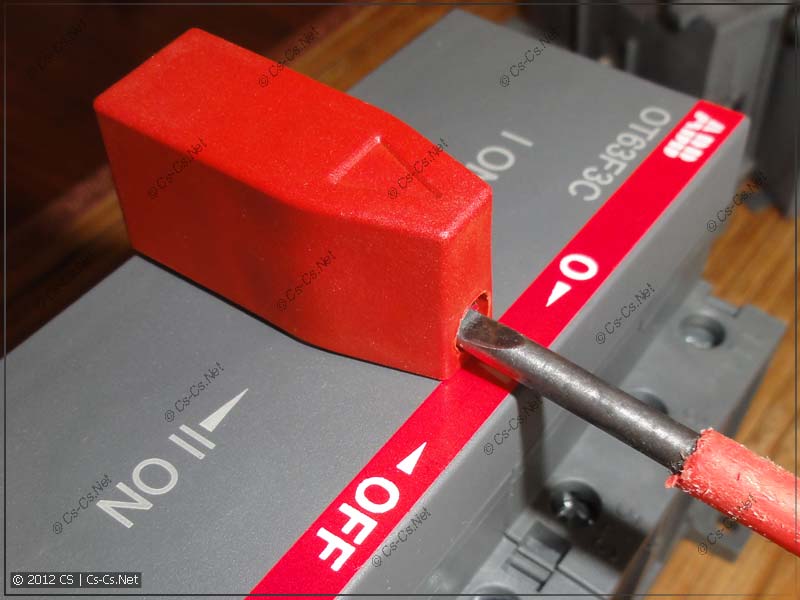

Теперь надеваем ручку (она одевается с силой и плотно) и закручиваем винт или шестигранник. Тип винта зависит от даты выпуска ручки. Раньше они делали шестигранник, сейчас стали делать винт.

Напоминаю! ВАЖНО!!! Реверсивный рубильник НЕ ВЛЕЗЕТ в обычный щит типа UNIBOX, EUROPA! Не проверял на UK500! В щиты AT/U, EUROPA IP65 рубильник отлично влезает!

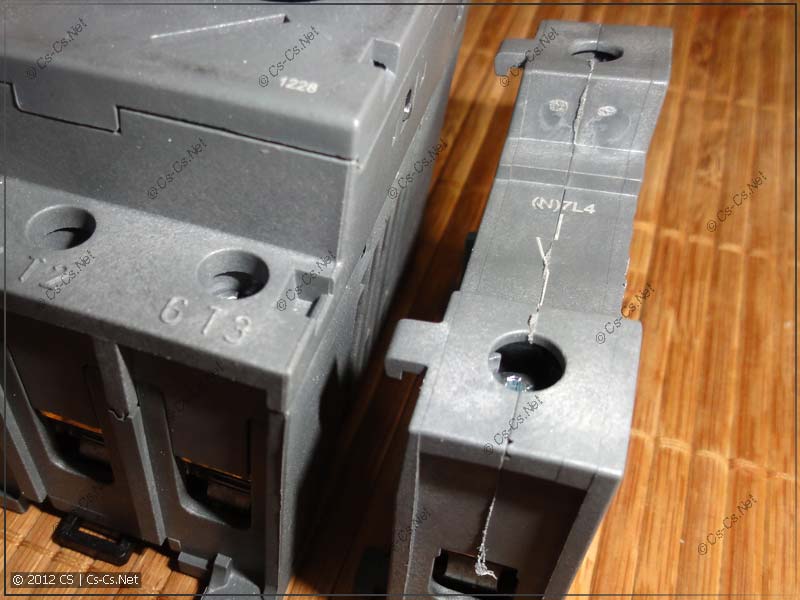

А теперь займёмся полюсами. Полюс — это самостоятельная штука, которая примечательна тем, что (так как размыкаются оба контакта — пофигу, где подвижный, а где — нет) его можно вертеть как угодно и стыковать с любой стороны.

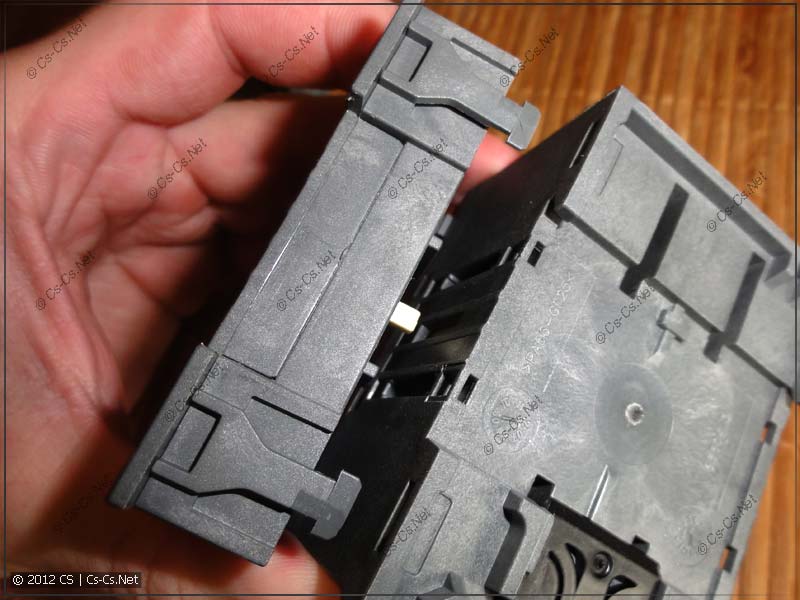

Чтобы пристыковать полюс, надо сделать два простых движения. Сначала крючками зацепляем его за пазы в верхней части рубильника:

Потом переворачиваем рубильник и аккуратно защёлкиваем язычки в другие пазы рубильника.

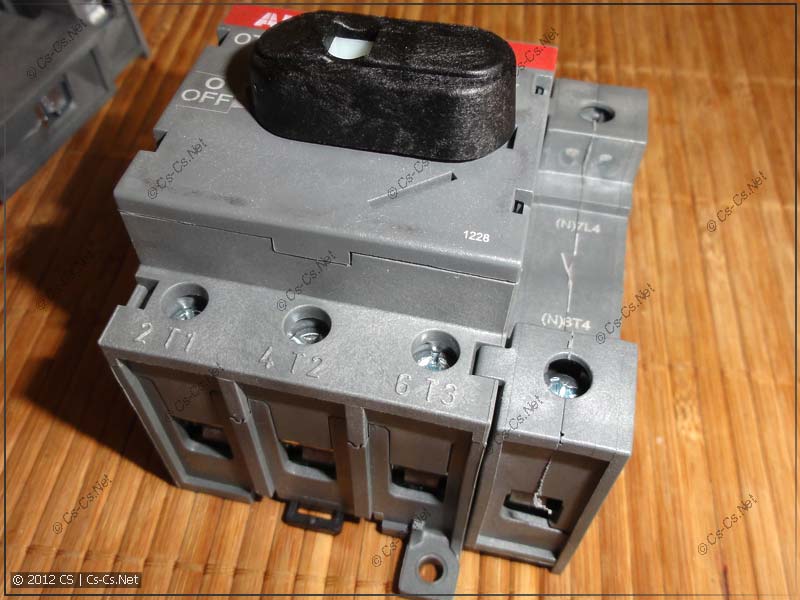

Всё! Мы получили в данном случае 4х полюсный рубильник. Причём, если его заказать, он будет В ТОЧНОСТИ таким же: обычный с пристыкованным полюсом.

А ещё есть читерство. Такой же полюс можно пристыковать и с другой стороны рубильника. И тогда обычный трёхполюсный рубильник станет пятиполюсным. Но это уже даже неизвестно где применять, потому что PE разрывать нельзя.

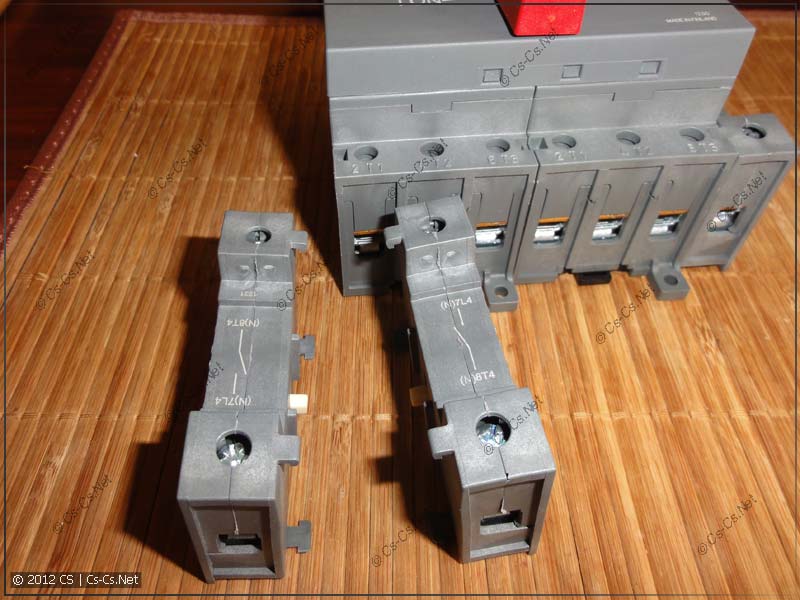

А теперь берём ещё два полюса и стыкуем их к нашему реверсивному рубильнику с двух сторон, повернув их:

И — наш рубильник тоже стал четырёхполюсным!

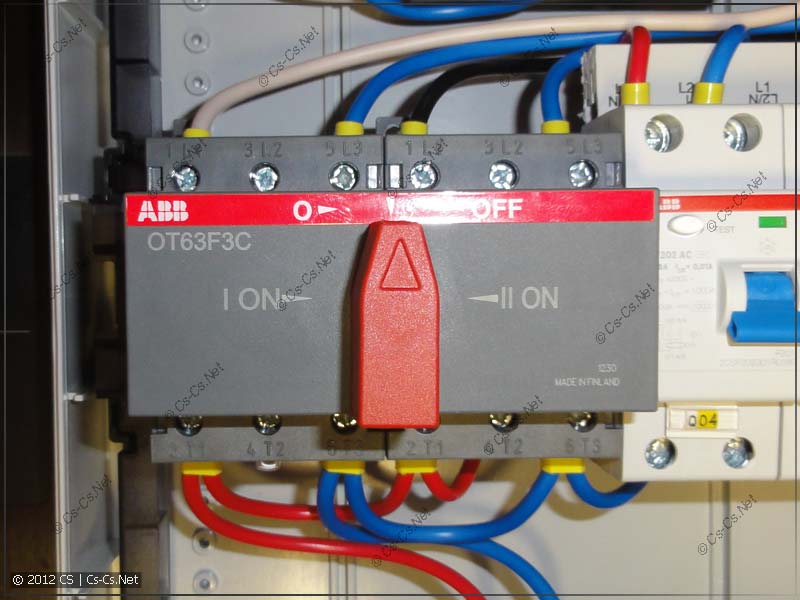

Ну, а теперь осталось только показать то, как такие рубильники подключать (ещё раз).

Во-первых, у нас тут была неприятная ситуация, из-за которой напоминаю: ДАННЫЕ РУБИЛЬНИКИ НЕ ПРИНИМАЮТ В СЕБЯ ОБЫЧНЫЕ ГРЕБЁНКИ!!! НЕ НАДО ТУДА ИХ ПИХАТЬ НИКОГДА!!! Если вы не можете НЕ запихать два провода в один контакт рубильника — возьмите или кросс-модуль, или какие-то распределительные блоки, или клеммы на DIN-рейку с перемычкой, но не пихайте сюда ничего!

Конкретно для соединения реверсивных рубильников OT есть специальные штуки:

ABB OZXA38 Соединительный комплект для рубильников OT63..80F3C (параллельное соединение)
ABB OZXA39 Соединительный комплект для рубильников OT63..80F4C (параллельное соединение)

Они упомянуты в другом посте, вот здесь: , и для соединения реверсивных рубильников следует использовать именно их, и ничто другое. А пихать обычные гребёнки в рубильники OT — не надо!

Во-вторых, реверсивный рубильник состоит из сблокированных двух обычных. ВСЕ их контакты — полностью независимы! Поэтому рубильник может использоваться:

• Два отдельных рубильника. Один — полностью отключается, второй — полностью включается, или оба полностью выключены;
• Переключатель. Выходная линия подключена на вход 1 или на вход 2, или отключена.

Для того, чтобы сделать из рубильника именно переключатель, нам надо соединить контакты рубильников попарно с одной из сторон. Вот фотка злобного щитка (как его подключат и дадут мне фотки — будет пост). Тут видно, что сверху на такой рубильник приходят два ввода: N, L1, L2, L3 и 1L1, 1L2, 1L3, 1N. На выходе рубильника (внизу) наши линии попарно соединены, и мы получаем 2N, 2L1, 2L2, 2L3.

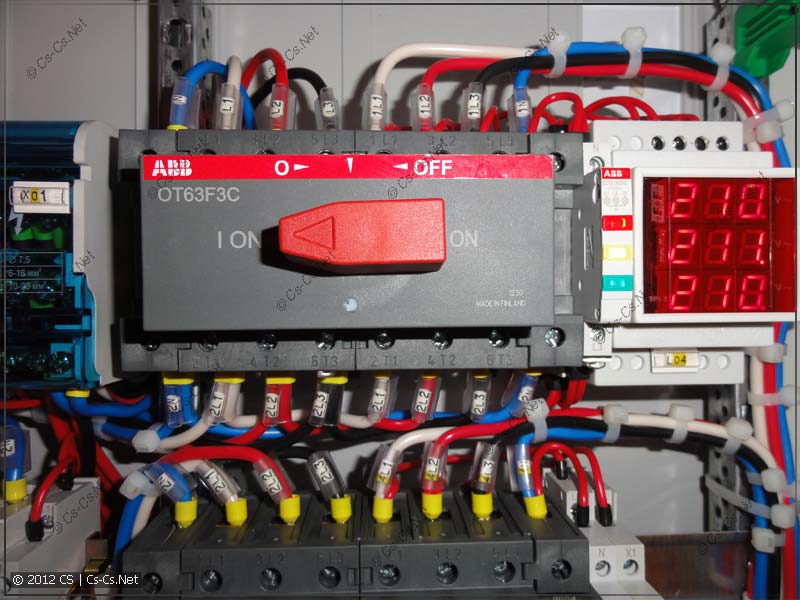

А вот — использование того же рубильника в однофазном варианте:

Тут более наглядно видно, как надо выполнить соединения.

На сегодняшний день для коммутации электрических цепей существуют самые разнообразные устройства - отключающие, подключающие и переключающие, причем как ручные, так и автоматические. Сложно представить себе прибор, не имеющий в своем составе этого узла.

Сегодня речь пойдет о перекидных рубильниках и переключателях - уникальных по своим свойствам приборах, позволяющих производить сразу несколько коммутаций одним движением. Принцип работы этого электрического узла стоит начать с рассмотрения принципа работы его младшего брата - обычного переключателя.

Что такое переключатель

В отличие от обычного выключателя, висящего у вас на стене, переключатель позволяет не просто включить или выключить какой-либо потребитель (ту же лампочку), а сделать переключение с одной нагрузки на другую или с одного источника сигнала (тока) на другой. Взгляните на схему:

Перед вами классический переключатель на два положения, имеющий три контакта. Благодаря специальной конструкции средний контакт такого переключателя может передвигаться от одного бокового контакта к другому, никогда не замыкая их между собой - «или-или». Такие приборы получили название двухпозиционных. Как можно использовать эти устройства на практике?

На рисунке выше в зависимости от положения переключателя (точнее, его среднего контакта) будет светиться либо лампа 1, либо лампа 2, а схема ниже подключает лампу Л1 к любому из источников, но не замыкает эти источники между собой.

От переключателя до рубильника

По сути, перекидной рубильник - тот же двухпозиционный переключатель , но, как правило, большой мощности и с ручным плавным приводом ножей:

Рубильник перекидной на два направления

На фото отлично виден принцип работы этого устройства. Здесь средним контактом служит средняя планка, имеющая V-образные ножи, а боковыми - клеммы, расположенные сверху и снизу. Из конструкции рубильника видно, что средний контакт может соединяться либо с верхними, либо с нижними клеммами, но никогда и с теми, и с другими одновременно. Это главное свойство подобных устройств, позволяющее им выполнять достаточно специфичные задачи. Второе отличие - ручной перевод ножей безо всяких ускорителей и пружин, но об этом позже.

Пока же стоит выяснить, почему у рубильника, изображенного на фото выше, три ножа. Все очень просто - это сразу три переключателя, имеющих общую ручку. Если, к примеру, вам нужно переключить сразу несколько линий, то при помощи такой конструкции это можно сделать одним движением руки. Такие рубильники или переключатели называются многосекционными или многополюсными. В данном конкретном случае рубильник трехполюсный. А точнее - перекидной двухпозиционный трехполюсный.

Преимущества и недостатки

Такой прибор, как и все остальные, имеет свои преимущества и недостатки.

К преимуществам можно отнести:

1. Наглядность . Для того чтобы убедиться в исправности устройства, достаточно одного взгляда. Так же визуально можно узнать, в каком положении он находится - ножи великолепно видно.
2. Исключительно простая конструкция . Благодаря минимуму деталей и простой конструкции ремонтировать и обслуживать такой агрегат легко, а сам ремонт обойдется недорого.
3. Высокие токи коммутации при относительно низкой стоимости . Это, пожалуй, основное достоинство приборов такого типа. Они в состоянии коммутировать исключительно большие токи (500а, 630а и более), но при этом имеют относительно невысокую стоимость.

Недостатки:

1. Открытая конструкция . То, что считалось достоинством, является и недостатком. Все токопроводящие элементы у этого прибора на виду в буквальном смысле. Одно неосторожное движение, и человек может оказаться под опасным для жизни напряжением*.
2. Ненормированное время переключения . Надежность переключения обратно пропорциональна скорости разъединения и соединения контактов переключателя. Скорость переключения же таких конструкций напрямую зависит от оператора. При медленном переводе ножей под напряжением возникает высокотемпературная дуга, способная выжечь «внутренности» рубильника в секунду, да еще и устроить короткое замыкание.

* Частично этот вопрос решается использованием специального ящика, в который и помещается опасное для жизни оборудование, включая и сам рубильник. ЯРП 100А ИЭК, к примеру, «прячет» обычный (не перекидной) рубильник 100а и набор предохранителей, а ЯРПП 250А - не только перекидной рубильник 250а, но и предохранители на тот же рабочий ток.

Такой рубильник имеет выносную ручку, а значит, его можно поместить в шкаф или закрытый ящик

Пару слов по поводу маркировки электрических щитов (ящиков с рубильником). К сожалению, далеко не все производители придерживаются единого стандарта, поэтому купленный вами, к примеру, ЯРП 400а / 380в может оказаться ящиком с обычным трехполюсным рубильником/выключателем на 400 А, но зато с набором предохранителей, или наоборот - перекидной без предохранителей. Поэтому, приобретая подобное оборудование, не поленитесь заглянуть внутрь.

И снова от рубильника к переключателю

Итак, вы выяснили главный недостаток ручных рубильников - переключать их надо умеючи, на «и… раз!». Именно поэтому рубильники рекомендуется переключать после отключения нагрузки, чтобы не было бросков тока. Нет тока - нет дуги. Но что делать, когда переключение нужно произвести под нагрузкой?

Для этого служат переключатели, в том числе и перекидные. В своей конструкции они имеют специальные ускоряющие устройства, которые при переводе рукоятки сначала запасают энергию руки, а потом щелчком переводят ножи устройства в другое положение. Вы постоянно сталкиваетесь с такими приборами, даже не обращая на эту особенность внимания. Обычно это выключатели, коммутирующие высокие напряжения и ток. Нажмите, к примеру, на кнопку питания телевизора. Мягкое нажатие, потом щелчок - устройство сделало переключение с максимальной скоростью независимо от скорости нажатия на кнопку. Точно так же работают и переключатели.

Особый интерес представляют так называемые трехпозиционные конструкции, имеющие промежуточное положение среднего контакта, когда он не соединен ни с правым, ни с левым:

Как и рубильники, переключатели могут быть многополюсные и в состоянии коммутировать достаточно большие токи.

Как видно из фото, они имеют закрытую конструкцию. К недостаткам таких устройств можно отнести относительно высокую стоимость и сложность конструкции, но это окупается высокой надежностью и простотой работы с ними.

Сферы применения

Основное назначение рубильников и переключателей этого типа - переключение нагрузки между несколькими (обычно двумя) источниками. Такие устройства, к примеру, широко используются для коммутации резервных источников питания:

Здесь при помощи двухполюсного двухпозиционного перекидного переключателя производится переход от питания нагрузки с основного источника на резервный. Если предполагается переключение между источниками без нагрузки (потребители временно отключены или оба напряжения в момент переключения отсутствуют), то можно использовать обычный рубильник. Если же вы собираетесь производить коммутацию под нагрузкой, то лучше использовать переключатели, скорость переключения которых, как говорилось выше, не зависит от оператора - это исключит выжигание контактов дугой при неумелом (медленном) переключении.

Здесь стоит отметить, что во многих случаях использование трехпозиционного прибора вместо двухпозиционного - не прихоть, а необходимость. Предположим, вы используете коммутатор для подключения резервного генератора к домовой сети. В этом случае вам нужно не просто перекинуть рубильник, а произвести следующие действия:

1. Отключить нагрузку (квартиру или дом) от основной сети.
2. Запустить генератор и вывести его на рабочий режим.
3. Подключить домовую сеть к резервной сети (генератору).

При помощи трехпозиционного перекидного переключателя сделать это легко и просто, а двухпозиционным перекидным - невозможно. Также вы можете использовать такой рубильник как размыкатель, если понадобится временно обесточить домовую сеть для ремонта или техобслуживания.

Как сделать своими руками

Если в вашем распоряжении не окажется перекидного рубильника или переключателя, его можно собрать своими силами из подходящих по мощности обычных автоматов (их в продаже, слава Богу, достаточно). Прежде всего, определитесь с количеством переключающихся цепей и выберите автоматы с нужным количеством полюсов.

Для двухфазной цепи, к примеру, понадобится два двухполюсных автомата (или четыре однополюсных). Устанавливаете на щите один автомат обычным образом, а второй рядом, предварительно перевернув «вверх ногами». Осталось произвести необходимую коммутацию проводом подходящего сечения и, самое главное, вставить фиксирующую стальную планку в толкатели, которая обеспечит одновременное переключение сразу всех автоматов. Отверстия для этой планки обычно предусмотрены конструкцией любого автомата.

Теперь достаточно одного щелчка, чтобы потребитель был переключен с одного источника питания на другой. Обратите внимание, что переключатель получился двухпозиционный. Трехпозиционной конструкции таким образом, увы, не сделать.

Перекидной рубильник – особое приспособление, предназначенное для переключения электроэнергии на необходимые устройства, работающее при помощи ручного привода. Производители предлагают широкий ассортимент таких аппаратов, отличающихся между собой различными техническими характеристиками.

Немаловажно помнить, что существуют различные варианты подключения перекидных рубильников – выбор зависит от особенностей электросети. Наиболее популярны рубильники перекидного типа в жилых зданиях. Чтобы изменить рабочие характеристики таких аппаратов, применяют блоки управления.

Кроме этого, данные приспособления нашли применение в промышленности при эксплуатации резервных генераторов. Подбирая перекидной рубильник для генератора, нужно учитывать его комплектацию и специфику существующего заземления.

Качество работы аппарата обеспечивается за счёт оснащения заземляющим электродом. На его маркировке указывается степень защиты. Оптимально, если это ИП30.

Типы рубильников

Существует два основных вида перекидных рубильников:

Однополюсные. Самый распространённый вид. Как видно на фото однополюсного перекидного рубильника, его конструкция оснащёна одним модулем. Для этой вариации используют медные проводники. Это оптимальный выбор для генераторов с частотой, не превышающей 20Гц.

Немаловажный нюанс – максимально возможная нагрузка – 200А. Вследствие этого, в жилых зданиях их редко используют. Ещё одной отличительной чертой однополюсных рубильников является низкое значение выходного напряжения.

Двухполюсные. Наиболее популярный тип на сегодняшний день. Область его применения – жилые здания. Рубильник на два ввода позволяет обслуживать приборы, подключённые не только к однофазной, но и к трехфазной электросети. Подобные аппараты имеют отрицательное сопротивление равное 60Ом. Причём выходное напряжение может быть самым разным. Оно зависит от применяемой версии аппарата.

На сегодняшний день чаще всего в магазинах можно увидеть рубильники РР20, оснащённые открытыми конденсаторами. При подключении таких аппаратов необходимо применение блоков питания на 300В.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Перед установкой таких рубильников в жилом здании нужно обязательно проверить наличие электрических щитов КК202 или их аналогов.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением – 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Рубильник перекидного типа для генератора

Рубильник для генератора обязан быть одномодульной модификации, а блокираторная конструкция должна иметь классическую схему контактов. Говоря о реверсивном блоке, он изготавливается в версии с контроллером. Вследствие этого, на аппаратах, оборудованных резонатором, не нужно устанавливать выбор.

В таких ситуациях значение пороговой частоты будет довольно высоким. Применяемые рубильники могут быть разного размера – это зависит во многом от количества применяемых конденсаторов проходного типа.

Перед тем, как начать устанавливать рубильник, нужно внимательно изучить, как устроена система заземления. В ней обязательно должен присутствовать особый заземляющий электрод с маркировкой, содержащей всю необходимую информацию о защите.

Чаще всего в продаже можно найти изделия с маркировкой «ИП30». Такие сведения говорят о том, что расходник обладает довольно надёжной изоляцией.

Следуйте следующим советам, если хотите, чтобы пользоваться перекидным рубильником в корпусе было безопасно:

• Монтировать аппарат можно лишь в закрытом помещении.
• Устройство должно быть влагостойким и устойчивым к воздействию природных осадков.
• Эксплуатировать прибор можно при температуре в пределах от -40 до +55°С.
• Если верх контактного ножа обгорел, надо произвести его зачистку напильником.
• Крепление рубильника должно быть надёжным и прочным.

Фото перекидного рубильника

Щит ABB Mistral IP65 — новая серия навесных распределительных электрощитов ABB. Щит ABB Mistral IP65 предназначен для применения в быту, имеет степень пылевлагозащищености IP65, то есть щит ABB Mistral65 полностью защищен от проникновения пыли и влаги.

С 2015 года АББ прекращает выпуск щитков старых серий Europa IP55, Europa IP65 и Europa FLY IP65, вместо этих трех серий шкафов АББ, будет одна Мистраль IP65. Что будет безусловно удобно всем и сборщикам щитков и заказчикам.

Щит ABB Mistral65 выпускается от 4 до 72 модулей, разработчиками предусмотрено расширение каждого ряда на один дополнительный модуль. Mistral IP65 выпускается с прозрачными или глухими пластиковыми дверцами, открывать дверцы распределительного щита ABB Mistral IP65 можно в разных направлениях на 180 градусов, справа-налево или слева-направо. Щит ABB Mistral IP65 на 48 и 72 модуля комплектуется двумя дверцами, что обеспечивает их более плотное прилегание, обеспечивая высокий класс пылевлагозащищенности IP65. Щит ABB Mistral 65 может дополнительно комплектоваться адаптерами для кабельных каналов, замком для запирания дверцы, навесными петлями для монтажа.

Щит ABB Mistral65. Сборка электрощита пошагово.

Покажу, на примере одного из заказов, как собрать трехфазный щит на 380 Вольт ABB Mistral 65 на 72 модуля. Щиток на 380 Вольт необходимо собрать для двухэтажного коттеджа из бруса. После обсуждения с заказчиком остановились на навесном щите ABB Mistral65 на 72 модуля, хотя правильнее надо было выбирать щит ABB на большее количество модулей, но размеры оставленные заказчиком для монтажа электрощита, позволяли выбрать максимум щит ABB на 72 модуля. Но с учетом дополнительного модуля на каждую дин-рейку в щите ABB, у нас получился щит ABB на 76 модулей.

Следует очень аккуратно открывать картонную коробку щита ABB Mistral65, чтобы не поцарапать ножом дверцу щита ABB. Вынимаю щит ABB Mistral IP65 из упаковочной коробки и кладу его на рабочий стол. Коробку щита ABB убираю в сторонку, чтобы не мешалась, но и чтобы осталась в полной сохранности, т.к. в нее мы упакуем уже собранный щит ABB Mistral65.

Снимаю верхнюю часть корпуса щита ABB с дверцами, открутив 6 саморезов. Верхняя часть щита ABB Mistral65 симметричная, и если при установке обратно, перевернуть ее, то дверцы щита будут открываться в обратную сторону. Устанавливаю в щит ABB Mistral65 держатели клемм и пока в произвольном порядке сами клеммы ABB, чтобы они нам не мешались.

Держатели для клемм в щит ABB Mistral65 заказываются отдельно и имеют разную длину, как и щит ABB Mistral IP65 имеет разное количество модулей. Установить в щит ABB Mistral65 можно четыре держателя клемм, два держателя клемм вверху и два держателя внизу. Клеммы для щита ABB устанавливаются на направляющие держателя клемм.

Снимаются клеммы с держателя достаточно просто, необходимо отогнуть защелки на клеммах и снять их с держателя.

Клеммные блоки также, как и держатели в щит ABB заказываются отдельно. Клеммы для щита ABB выпускают винтовые и пружинные. Голубого цвета для рабочего нулевого проводника N, и зеленого цвета для защитного проводника PE.

Количество контактов для подключения проводов в клеммных блоках 6, 11, 16 ,21 и 26 штук. В нашем щите ABB Mistral65 необходимости в клеммниках для нейтрали не было (атвоматы ABB в щите двухполюсные), но по согласованию с заказчиком, я установил 5 небольших винтовых клеммных блоков в щит ABB для нулевого рабочего проводника S6 (на шесть проводов каждый).

Затем откручиваю и вынимаю раму с дин-рейками из щита ABB Mistral65. Расстояние от средних до крайних дин-реек можно уменьшить или увеличить, открутив саморезы и переставив дин-рейки в щите ABB Mistral65 пониже или повыше.

Достаем коробку с комплектующими для нашего щита ABB Mistral65 на 72 модуля. Автоматы, УЗО, рубильники, УЗМ и кросс-модуль уже распакованы мной. Каждая большая коробка с комплектующими — это будущий щит ABB .

Согласно схемы-плана трехфазного щита ABB промаркируем электроприборы, наклеив на них самодельные наклейки.

Наклейки для комплектующих электрощита ABB изготавливаются достаточно просто и дешево. Для этого нам понадобится двусторонний скотч, обычный прозрачный скотч, распечатанные полоски бумаги с маркировкой, металлическая линейка и простой канцелярский нож со сменными лезвиями.

Ножом под линейку нарезаются полоски с маркировкой комплектующих для щита ABB (можно резать не очень ровно), затем наклеиваются на одну из липких сторон двустороннего скотча, а сверху наклеиваем прозрачный скотч, и затем уже ровно, строго под линейку обрезаем. Ну и затем отклеивая вторую сторону двустороннего скотча клею маркировку на комплектующие для щита ABB Mistral65, в соответствии с планом трехфазного распределительного щита ABB.

Кому-то этот процесс может показаться нудным, да и просто ненужным, т.к. многие электромонтажники подписывают комплектующие в щит ABB обычным маркером, но мне нравится, когда все аккуратно. К тому же, когда маркирую комплектующие для щита ABB, я все электроприборы беру в руки, осматриваю, прощупываю, включаю и выключаю их, тем самым определяя целостность и пригодность комплектующих для щита ABB. Но необходимо отметить, до настоящего времени каких-либо проблем с модульной продукцией ABB не возникало, все-таки фирма надежная.

Схема-план. Щит ABB Mistral IP65 на 72 (76) модуля.

Схема трехфазного электрощита ABB для частного дома из бруса у нас не очень сложная. Вводная группа электрощита состоит из вводного рубильника ABB, трехфазного индикатора напряжения, кросс-модуля и реверсивного рубильника ABB.

Реверсивный рубильник устанавливается в щит ABB для переключения между разными источниками питания. Основной источник питания — это наша трехфазная сеть 380 вольт от ЛЭП, а в качестве резервного источника питания — у нас дизельный генератор, которым мы сможем подать напряжение в наш распределительный щит ABB, если на основной линии у нас произодйет авария.

Схема переключения реверсивного рубильника ABB. Щит ABB Mistral.

Далее на каждую фазу устанавливается УЗМ-51М для и обрыва нуля. После УЗМ-51М устанавливаем в щит ABB на каждую фазу устройство защитного отключения (УЗО) с номинальным током 40А и током утечки 30 мА, для защиты от поражения человека током и пожара.

Затем от УЗО подключаются двухполюсные автоматы с характеристикой «В». То есть у нас щит ABB получился следующим: первая дин-рейка — вводная группа, вторая дин-рейка — одна фаза, третья дин-рейка — вторая фаза и четвертая дин-рейка — третья фаза. Думаю, что такое расположение автоматики в щите ABB на 72 модуля достаточно интуитивно понятным.

Комплектующие электрощита ABB после того, как их установил в щит ABB на дин-рейки, фиксируются специальными ограничителями. Чтобы в щите ABB УЗО и автоматы не расползались по дин-рейкам в разные стороны и прилегали плотно друг к другу.

Верхние контакты автоматов в щите ABB подключаются от УЗО специальной шиной (гребенкой) ABB на 63А. В нашем случае шина ABB у нас двойная L1/L2(N), т.е. для фазы своя шина (гребенка), а для нуля N своя.

Гребенка ABB состоит из двух медных шин, контакты одной из шин изогнуты. Шины ABB я заказываю на 58 модулей и уже в зависимости от схемы обрезаю до необходимого количества автоматов или УЗО. На фото видно, что медные шины можно вынуть из корпуса гребенки и обычными ножницами по металлу отрезать необходимой длины. Пластиковый корпус гребенки ABB отпиливаю небольшой ножовкой по металлу.

После того, как подключил в щите ABB рубильники, УЗМ, УЗО и автоматы, мы берем нашу раму с дин-рейками и устанавливаем в щит ABB, прикрутив раму к корпуса щита ABB саморезами.

Конечно, я проверяю, правильно ли был собран щит ABB Mistral 65.Подключаю к вводному рубильнику кабель под напряжением, и т.к. щит ABB Mistral 65 у нас трехфазный, а сеть в квартире однофазная, то делаю перемычку на другие контакты вводного рубильника АББ, затем также подключаю питание электрощита АББ к реверсивному рубильнику со стороны резервного ввода электричества (бензогенератор). Всё работает, нигде ничего не замкнуло, напряжение на отходящих автоматах в щите ABB Mistral 65 есть и в норме.

Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки в щит ABB установлены специальные, именно для шкафов Mistral65.

Затем снова настает «типографская» часть работ. В щит ABB, на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в щит ABB, тот же самый, о котором было написано выше: двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.

Аккуратно наклеиваю обозначения автоматов, вольтметра, рубильников, УЗМ и УЗО на пластроны в щит ABB Mistral.

Вот собственно и всё, сборка трехфазного щита ABB Mistral для частного дома завершена. Затем я доделываю документацию на щит ABB (пояснительная записка с рекомендациями и схемами, товарные чеки от поставщиков, накладные, паспорта и формуляры на автоматы, УЗО и другие устройства, кладу комплект наклеек «молния» и «напряжение», сам я не наклеиваю, т.к. заказчик сам решит, куда и надо ли, вообще, их наклеивать).

Коробку от щита ABB я не выкидывал, поэтому готовый щит ABB упаковываю в нее. Наклеиваю предупреждающие бумаги, о том, с какой стороны лучше открыть коробку щита ABB, чтобы, например, не поцарапать ножом дверцу.

Отправляю щит ABB транспортной компанией «Деловые Линии» заказчику электрощита, сканирую накладную и по электронной почте, по номеру накладной заказчик может отслеживать местонахождение электрощита. Электрощит в обязательном порядке страхую, хотя каких-либо неприятных ситуаций с пропажей или порчей груза не было.

Трехфазный щит ABB Mistral для частного дома. Особенности:

1. В щит ABB установлен четырехполюсный автомат для Бани. В первую очередь — это важно для более равномерного распределения нагрузки по фазам, чтобы не перегружать одну фазу мощной однофазной электропечью. Вводной четырехполюсный автомат для Бани подключен от кросс-модуля щита ABB до УЗМ, чтобы у нас не произошло отключение одной фазы для Бани, при отключении одного из УЗМ.
2. Вводной двухполюсный автомат для гаража, подключен в щите ABB до УЗО фазы L3. Сделано это на тот случай, чтобы при каких-либо неполадках в кабельных линиях гаража, не приходилось бегать в дом, чтобы включать сработавшее УЗО. Естествено, заказчику была дана рекомендация, чтобы он в электрощите гаража установил УЗО.
3. В щите ABB Mistral нет селективного общего УЗО. Селективное УЗО уже установлено заказчиком в щите учета на улице .
4. Почему мы установили в щит ABB Mistral двухполюсные автоматы, а не однополюсные? Те кто знает схему подключения автоматов к УЗО, понимает, что двухполюсными автоматами намного проще отключить и локализовать линию, где есть утечка тока. Подробнее об этом можно прочитать .

Скачать полный каталог о щитах ABB Mistral IP65, можно .

Скачать монтажную инструкцию для щита ABB Mistral IP65, можно .

Пример сборки однофазного щитка ABB Mistral 41 можно посмотреть .

Спасибо за внимание.
