Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Save

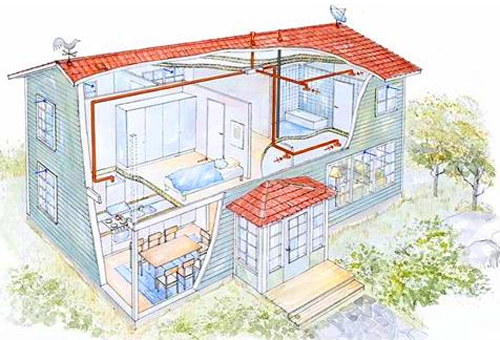

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение - влажным.

Save

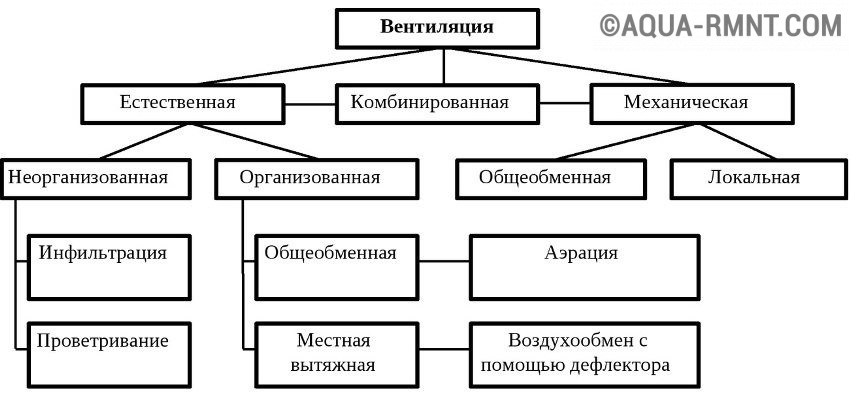

Можно проветривать дом четырьмя способами:

• канальным, когда дом оснащается вертикально расположенными каналами.
• бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
• постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
• периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Save

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

Save

По принципу работы она делится на:

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Save

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов - поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Save

Как правильно произвести монтаж вытяжки на кухне в частном доме

Save

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в , а как правильно подобрать – в ). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

• строительный уровень;
• рулетка;
• перфоратор;
• набор отверток;
• лобзик;
• ножовка по металлу;
• герметик силиконовый.

Save

Производители вытяжек предоставляют потребителям три основных модификации устройств:

• подвесные;
• встраиваемые;
• купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

Save

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

Установка корпуса кухонной вытяжки над газовой плитой

Save

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

• встроенный;
• с креплением к нижней части шкафа;
• с креплением на стену.

Save

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

Save

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее ):

• гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
• пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Save

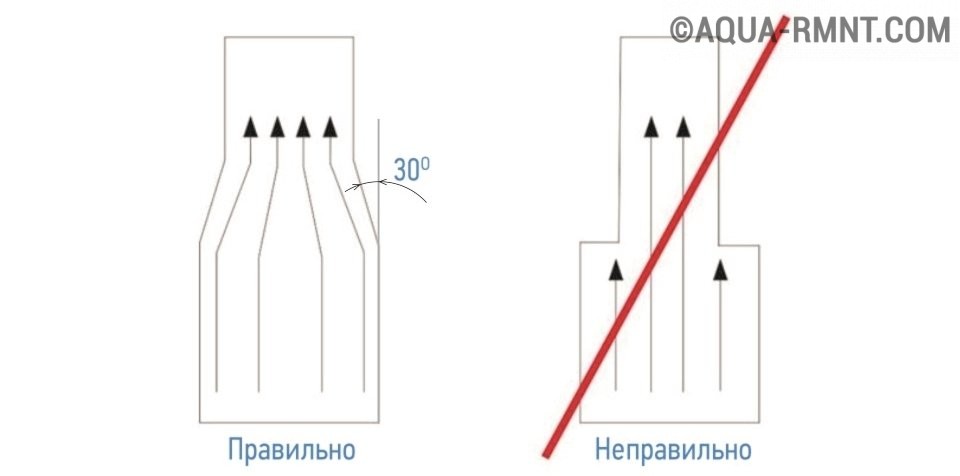

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Save

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Save

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе.

Save

По материалу изготовления декоративные конструкции бывают:

• пластиковыми;
• деревянными;
• стальными;
• изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь прежде чем начинать "стройку века" нужно четко представлять себе, что же вы хотите получить в итоге, иначе вполне может выйти хижинка легкомысленного поросенка. Поэтому проект дома должен быть подобран с учетом всех мелочей и, самое главное, комфортности будущего жилища именно для вас. Кстати, о комфорте - вы уже задумывались о внутренних системах вашего дома? Их нужно обязательно внести в проект до начала строительных работ, если хотите, чтобы все было сделано на совесть. Перестраивать, вносить любые изменения в уже готовое здание будет гораздо более затратно, и не факт, что все "ляжет" как надо. Вот, скажем, устройство вентиляции в частном доме должно быть продумано именно на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в вашем новом доме.

Вентиляция в частном доме - варианты

А что вообще предлагается в качестве системы обновления воздуха для нашего жилья? Тут всего три варианта:

• естественная вентиляция
• принудительная (приточно-вытяжная) вентиляция
• вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И у каждого из вариантов свои преимущества. Сами подумайте, если у вас частный дом, находящийся в местности с прекрасным чистым воздухом, то будет просто преступно (и, кстати, крайне невыгодно) монтировать в нем принудительную вентиляцию, в функции которой, помимо всего прочего, входит и очистка поступающей воздушной смеси. Зачем же фильтровать чистый ароматный воздух и получать в итоге стерильную безвкусную атмосферу? Однако в тех случаях, когда ваше жилище окружает загрязненная различными вредными и неприятными примесями среда, необходимо из поступающего в дом воздуха удалять все ненужное, ведь никому не хочется дышать промышленными отходами или выхлопными газами. Но как правильно определить, когда какая вентиляция подходит лучше всего?

Условия для выбора системы вентиляции частного дома

Любому из нас хочется вложить поменьше, а получить по высшему разряду. Поэтому важно с самого начала определить все факторы, мешающие или помогающие такому результату. И для подбора наиболее оптимальной системы вентиляции нужно учитывать следующие составляющие (это самый минимальный вариант):

• чистота окружающей атмосферы
• материал, из которого будет возводиться здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы. И все-таки в наш небольшой перечень это соображение не попало по простейшей причине - на выбор вентиляции в частном доме цена не должна оказывать решающего значения, так как экономия в этом случае потом может очень даже сказаться на вашем же удобстве.

Но переходим к более подробному описанию различных вариантов вентиляции в зависимости от уже изложенных факторов. А чтобы немного более подробно представлять себе системы вентиляции в частном доме - фотоподборка.

Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

• действительно чистого наружного воздуха
• следующих строительных материалов для дома:
  • дерево (дома из бревен или бруса)
  • саман (или же легкий саман)
  • кирпич
  • газоблок
  • пеноблок
  • шлакоблок
  • керамзитовый блок
  • керамический эффективный блок
  • монолитный керамзитобетон

Вентиляция смешанного типа

Вытяжная вентиляция в частном доме (как дополнение к естественной) монтируется лишь в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим предназначением, несмотря на присутствие нормальной тяги в воздуховодах. И установка таких механических приложений проводится только в местах с наиболее загрязненным воздухом: кухне, санитарных и рабочих (котельная или генераторная) помещениях, влияющих на атмосферу всего дома.

Принудительная вентиляция

Принудительную приточно-вытяжную вентиляцию с дополнительной фильтрацией поступающего воздуха следует устраивать в любом из двух случаев:

• если наружный воздух нуждается в дополнительной очистке для избавления от вредных примесей или просто неаппетитных запахов
• если ваш дом строится из:
  • 3D панелей
  • пенополистеролбетона
  • SIP панелей
  • сэндвич-панелей
  • вакуумных панелей
  • МДМ-панелей
  • СОТА-панелей
  • а также если это будет каркасный дом по Канадской технологии, изодом или термодом

Определившись с этими параметрами, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие предпочитают различные технические приспособления (например, приточная вентиляция в частном доме), естественная вентиляция имеет свои плюсы. И в тех случаях, когда она уместна, лучше использовать именно этот метод. Так что же все-таки является преимуществом такого типа вентиляции? А их достаточно много.

• на порядок уменьшаются затраты на установку вентиляции в частном доме
• при правильной схеме вентиляции в частном доме вы получаете возможность регулировать теплообмен всего пространства и даже обогревать помещения, в которых не устанавливаются приборы отопления - коридоры, лестничные площадки и пролеты и тому подобное
• самый чистый, наполненный свежестью и природными ароматами воздух наполняет именно те помещения, где это наиболее необходимо - спальни, кабинеты, гостиные, то есть жилые комнаты
• во всех значимых помещениях дома поддерживается оптимальная влажность

И хоть говорить о плюсах естественной вентиляции можно достаточно долго, но основные, наиболее важные, мы перечислили. Однако частенько людям хочется более подробно знать о процессах, обуславливающих такие проявления, и специально для вас: естественная вентиляция в частном доме - видеоурок.

Можно ли сделать вентиляцию частного дома своими руками

Вопрос экономии при строительстве и обустройстве собственного дома иногда встает достаточно остро, и тогда многие хозяева начинают задумываться о том, чтобы выполнить все или какую-то часть работ своими руками. И не мудрено, ведь многие считают, и вообще-то правильно делают, что горшки обжигают явно не боги, а вполне даже мы сами. Однако прежде чем кидаться грудью на амбразуру, стоит четко определиться, а хватит ли у вас знаний и умений для достаточно сложных дел.

Вернемся к вентиляции - сделать ее самостоятельно не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же тем, для кого такая установка будет первым опытом подобного рода, стоит как минимум проконсультироваться со специалистами. Да вы и сами прекрасно понимаете, что даже гениальный мастер должен сначала изучить какое-либо дело, и лишь потом приниматься за него.

Поэтому начнем с главного - сделаем расчет вентиляции в частном доме. Самыми важными факторами в таких расчетах должно выступать количество постоянно находящихся в здании людей и объем воздуха в помещениях. Причем стоит заодно учесть и все достижения цивилизации, забирающие кислород из воздуха и отравляющие его какими-либо выделениями (как вы уже поняли, речь идет о различных технических приспособлениях, призванных облегчать быт в наших домах), а также то, каким помещениям будет требоваться более частый воздухообмен. Кстати, не забудьте тут же запланировать и обогрев (или охлаждение) поступающего свежего воздуха. Конечно, перелопатив кучу литературы, вы сможете все рассчитать самостоятельно, и даже вероятно, что итог ваших усилий окажется абсолютно правильным и подходящим под вашу реальную ситуацию. Но стоит ли тратить столько времени и усилий на операцию, которую профессионал сделает быстро и с гарантированным результатом?!

Какой вариант проведения расчетов воздухообмена вы выбрали - не так уж и важно. Главное, что все обсчитано, и теперь нужно просмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для вашего дома. И в этом случае лучше проконсультироваться со специалистом, знающим как облегчить работу и, тем не менее, получить хорошо действующую систему вентиляции. К тому же опытный мастер сможет подсказать, где закупить качественные материалы по доступной цене, и в каких количествах они будут необходимы при монтаже. А вот заниматься установкой вентиляционных труб хозяйственных человек вполне может и своими силами, не привлекая наемных рабочих. Вот как примерно выглядит такой монтаж - видео от специалиста на все руки:

Ну что ж, алгоритм действий прост - главное, это определиться с типом устанавливаемой вентиляции, а уж ее монтаж - пустяки, дело житейское. Так что начинайте обдумывать, а потом и делать. Свежего воздуха вашему дому!

В частном доме беспроводной телефон необходим. Беспроводной телефон Panasonic можно приобрести в интернет-магазине СотМаркет. Большой выбор, доступные цены, компетентрные консультанты.

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

• Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
• Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
   • Твердотопливный (дрова, уголь).
   • Жидкотопливный (дизельное топливо).
   • Газовый (природный газ, газгольдер).

   В любом случае есть общие требования конструкции ИТП:

   • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
   • Обязательно наличие оконного проёма.
2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

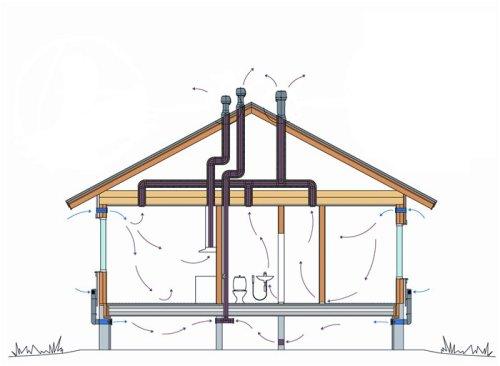

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

• Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
• Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
• Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

• Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
• Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

1. Системы сан.узлов, кухонь и жилых помещений должны быть разделены.
2. Приточные воздуховоды обязательно утеплить.
3. Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

• приточная - обеспечивает принудительную подачу воздуха;
• вытяжная - удаляет переработанный поток из помещений механическим способом;
• приточно-вытяжная - приток и подача в доме организованы механическим способом;

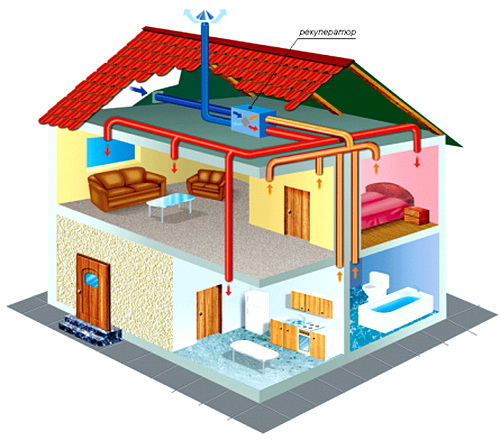

• приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;
• система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

Приточная установка

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

• канала вентиляции, через который поступает воздух;
• системы фильтрации для очистки воздуха;
• приборов для охлаждения и нагревания воздушных масс;
• вентиляторов, способствующих притоку;
• шумоглушителя;
• КИПиА (контрольно-измерительные приборы и автоматика).

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

• Компактный размер системы.
• Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

• Высокие шумовые показатели.
• Необходимость отведения места под трубы при установке канальной системы.
• Требуется регулярная чистка вентиляторов.
• Расход электроэнергии.
• Сложность установки (профессиональный монтаж).

Пример приточной вентиляции с естественным оттоком отработанного воздуха

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

Преимущества вытяжной конструкции:

• Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
• Возможность регулировки работы устройств, установки датчиков и таймеров.
• Функциональность и простота использования.

Недостатки системы вывода воздуха:

• Сложности с обеспечением притока через другие помещения.
• Возможность появления вакуума.
• Необходимость регулярного обслуживания.

Приточно-вытяжная

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

• Система фильтрации.
• Охлаждение и нагрев воздуха.
• Датчики и таймеры.
• Регуляторы шума.

К приточно-вытяжным системам относятся:

• Системы с электрическим нагревателем.
• Системы с водяным калорифером.

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и , стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

• подборку оборудования;
• составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему - на каждый вид помещений своя установка.

где V - объём помещения, м³;
k - кратность воздухообмена (рассчитывается согласно индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

• Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
• Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

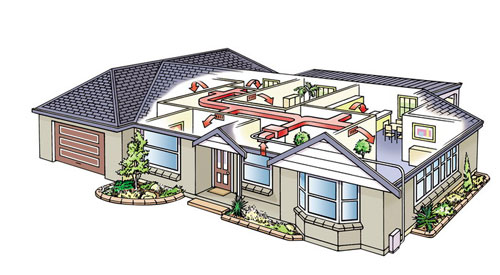

Пример схемы распределения воздушных потоков

В многоквартирных зданиях наличие вентиляционной системы с естественным побуждением циркуляции воздуха – необходимое условие, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена зачастую вспоминают только с появлением неприятных запахов и грибковой плесени на стенах. Решить эту проблему поможет грамотно спроектированная схема вентиляции в частном доме.

В этом материале мы расскажем об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно составить проект системы воздухообмена в частном доме.

Применение в строительстве современных материалов и различных внешних ограждающих конструкций коттеджа/дома затрудняет естественный воздухообмен между комнатами и улицей, а иногда и вовсе блокирует его. Благодаря внутреннему и , смонтированным пластиковым окнам здания становятся герметичными.

Такие меры способствуют сохранению тепла и экономии энергоресурсов, но сильно препятствуют притоку свежего воздуха. Чтобы исправить эту типичную ситуацию, предстоит организовать эффективную систему циркуляции воздушных потоков.

В здании вентиляция нужна, чтобы в ванную комнату, спальню, гостиную и кухню регулярно поступал свежий воздух не через распахнутые окна и двери, а посредством специальных устройств – анемостатов и воздушных диффузоров.

Согласно санитарно-гигиеническим общепринятым стандартам, должным образом функционирующая вентиляционная система – обязательный элемент инженерного оснащения всех жилых объектов

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного проживания людей и содержания растений, а также для полноценного функционирования всех технических систем.

Вентиляция необходима и для поддержания оптимальных параметров среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

Циркуляцию воздушных потоков нужно организовать не только в жилых комнатах, но и в помещениях хозяйственно-технического назначения – ванной и санузлах, на кухне, в котельной и .

Качественная система вентиляции способствует быстрому выведению излишков влаги и тепла. Вместе с отработанным воздухом из помещений одновременно удаляются вредные микроорганизмы, накопившаяся грязь и пыль.

Именно поэтому важно еще на стадии проектирования жилого дома продумать все детали инженерной сети: сделать более мощной, чем в других комнатах, правильно подобрать функциональные элементы вентиляционной системы, чтобы обеспечить оптимальный уровень кислорода во внутренних помещениях.

Методы организации воздухообмена в доме

Существуют разные способы обеспечения воздухообмена в жилом здании - от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и доставки чистого воздуха в каждую комнату.

С точки зрения вентиляции, здоровая и комфортная атмосфера в доме складывается не только благодаря составу воздуха. Важную роль играет его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создавать мощный конвекционный поток, который человеком будет восприниматься как неприятный сквозняк. В результате даже при нормальных температурных показателях в комнате будет неуютно.

В старых кирпичных зданиях вентиляцию и проветривание обеспечивали специальные отдушины, оставленные при строительстве жилого объекта

Максимально простой казалась и вентиляционная система на кухне коттеджа из деревянного бруса. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти методы и сегодня задействованы в маленьких одноэтажных зданиях. Естественной вентиляции воздуха там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов никак не обойтись.

Виды вентиляционных систем

Согласно базовым требованиям гигиенических и санитарных норм, производительность вентиляции любого типа должна составлять:

• 3 м 3 в час на 1 метр квадратный площади для жилых комнат;
• 25 м 3 для раздельных санитарных узлов;
• 50 м 3 для сантехнических помещений.

Количество свежего воздуха, которое необходимо подавать в различные комнаты, зависит и от ряда других факторов – числа людей, характера и частоты выполняемой работы, концентрации вредных веществ.

В жилых помещениях на одного взрослого человека вводят 35 м 3 воздуха, для детей в возрасте до 10 лет берут норму 15-20 м 3 в час, детям немного старше - 25 м 3 .

Спроектированная вентиляционная схема с соблюдением этих параметров будет гарантировать регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

Системы воздухообмена бывают трех типов:

• естественные - с естественным побуждением циркуляции воздушных потоков;
• механические - с принудительным поступлением и вытяжкой воздуха;
• комбинированные - с частичным применением механической вытяжки и естественного поступления свежих воздушных масс.

В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Изменяться может только интенсивность притока и удаления.

Но с другой стороны, задействованные принудительные механизмы значительно упрощают проветривание жилых и вспомогательных помещений.

А о том, как правильно произвести расчет вентиляционной системы для дома читайте .

Естественная вентиляция в доме

Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.

Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.

Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.

На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.

Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.

Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.

А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон. Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.

Как можно повысить эффективность?

Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:

• установить специальный клапан на входе в канал;
• смонтировать решетки с клапанами на каналы притока и оттока;
• использовать дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.

В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.

Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе

Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.

Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.

Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Комбинированный тип системы

Комбинированная вентиляция реализуется в основном в виде схемы с естественным притоком и механической, то есть принудительной, вытяжкой отработанных масс.

В комнаты свежий воздух поступает через клапаны за счет разрежения, которое создают вытяжные вентиляторы. При этом предварительный прогрев приточных воздушных масс не производится. Но это не проблема, если установить под клапаном правильно выбранный нагревательный элемент – открытый радиатор.

Механическую вытяжку в частном доме выполняют вентиляторы, как правило, канальные. Их может быть несколько, но иногда достаточно и одного.

Чтобы обеспечить эффективную циркуляцию воздушных потоков, вытяжные вентиляторы должны функционировать без остановок. С целью экономии энергоресурсов в систему подключают регуляторы скорости с автоматическим/ручным управлением.

Поступление воздушных потоков в дом организуют естественным способом. Для этого задействуют настенные или специальные оконные приточные клапаны. Конструкцией таких приспособлений не предусмотрено наличие подвижных элементов

Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Для расположения сопутствующего оборудования не потребуется много пространства. Кроме того, все функциональные элементы нуждаются в минимальном техобслуживании.

Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Однако при расчетах вентиляционной системы инфильтрацию не принимают во внимание, поскольку вклад в циркуляцию воздушных потоков ничтожно мал.

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель - 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Выводы и полезное видео по теме

Видеоролик объясняет зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешивание потоков приточного и отводимого воздуха:

В этом видео наглядно показано, как правильно организовать приток и эвакуацию воздуха при естественной схеме вентиляции загородного дома:

В просторных загородных домах лучше доверить профессионалам. Ведь установленная система должна не только работать, но и справляться с плановыми задачами.

Грамотно обустроенная вентиляция решит проблемы стоячего воздуха и неприятного ощущения затхлости в частном доме.

В необходимости вентиляции в доме сомневаться не приходится. Появление плесени на стенах и углах, повышенная влажность в помещении (а это дополнительная духота летом и холод зимой) - всё это следствие застоявшегося воздуха, насыщенного парами жизнедеятельности человека. Со временем на стенах поселяется грибок Discula brunneotingens, и человеку приходится дышать его спорами, образующими колонии в деревянных полах, рамах и дверях. В результате - понижение иммунитета, аллергические заболевания и бронхиальная астма, пониженный психологический тонус и синдром хронической усталости. Но решение проблемы существует, и не одно.

Принцип работы и устройство естественной вентиляции в частном доме

Вентиляция - это комплекс мероприятий и устройств, обеспечивающий поддержание непрерывного обмена воздуха в жилых и служебных помещениях. Различают следующие виды вентиляции:

1. Искусственная и естественная. Первая предполагает наличие специальных устройств, вторая - их отсутствие
2. Вытяжная и приточная. Разделение происходит в зависимости от направления движения воздушной массы. Вытяжная предполагает отвод воздуха, приточная - нагнетание внутрь помещений.
3. Общая и локальная. Эта характеристика описывает зону действия вентиляции.
4. Бесканальная и канальная. Классификация происходит по наличию (или отсутствию) воздуховодных каналов.
5. Постоянная и периодическая. Постоянная вентиляция действует в автоматическом режиме, безостановочно. Периодическая происходит время от времени, к ней относят открывание дверей, окон и форточек.

Кроме естественной вентиляции можно устроить искусственную (механическую) или соединить эти два вида в комбинированный вариант

В домах с множеством помещений различного назначения, как правило, применяются комбинированные варианты организации вентиляции. При рассмотрении каждого вида в отдельности обнаруживаются как достоинства, так и недостатки. Для того чтобы выбрать оптимальный вариант, необходимо внимательно ознакомится со всеми возможными видами вентиляции.
Самый простой и древний способ проветривания помещений - естественная вентиляция.

О вентиляции знают не только люди, но и медведи - погружаясь в зимнюю спячку, они оставляют небольшое отверстие вверху берлоги для притока свежего воздуха.

Принцип действия естественной вентиляции основан на известных законах аэродинамики.

Два физических параметра - температура и давление - управляют перетеканием воздушных масс из одного места в другое.

1. Воздух движется из зоны высокого давления в зону низкого.
2. Тёплый воздух всегда стремится вверх, холодный - вниз.
3. Чем больше перепад давления или температуры, тем быстрее движется воздух.

Знание этих простых закономерностей позволяет управлять вентиляцией в доме или квартире. Если воздушные массы передвигаются под действием природных факторов, такая вентиляция считается самопроизвольной. Если же движение обусловлено специальными отверстиями, сделанными в стенах, то такой воздухообмен называют организованным. Организованную естественную вентиляцию, кроме того, подразделяют на:

• гравитационную;
• ярусную;
• аэрацию.

Для большинства домов и квартир естественная вентиляция является достаточной. Конечно, при условии, что она организована правильно и со знанием дела. Приблизительные и точные расчёты позволяют оптимально использовать вентиляционные каналы, экономить время и материалы, правильно выбирать места для установки воздушных проходов и отдушин.

Воздушные потоки в схеме с естественной вентиляцией заходят через специальные отверстия (2), проходят по помещениям и удаляются через вентиляционный патрубок (1) в главную вентиляционную шахту (3)

Расчёт вентиляции и сечения вентканала (с учётом объёма помещения)

Так как снабжение людей воздухом в жилых и производственных помещениях является жизненно важной функцией, расчёт вентиляции производится в соответствии с нормативными документами. К ним относятся:

• СНБ 4.02.01–03 - санитарные нормы безопасности от Министерства здравоохранения;
• СП 60.13330.2012 - свод правил, вытекающий из действующих Федеральных законов и Государственных Стандартов;
• СНиП 41–01–2003 - строительные нормы и правила от Министерства строительства.

Подробно с ними можно ознакомиться на официальных ведомственных сайтах.

Точный расчёт всех параметров вентиляции может произвести только опытный специалист. Существует большое количество формул и расчётных таблиц, которые учитывают различные нюансы движения воздушных масс, такие как:

• общую площадь помещения;
• назначение помещения в целом и отдельных его составляющих;
• высоту помещений;
• наличие и количество вытяжных каналов;
• высоту вентканалов;
• функциональное назначение вентиляции.

Таблица: расход воздуха в воздуховодах для проектирования систем вентиляции

При оснащении жилья принудительной вентиляцией и использовании специального оборудования в перечень расчётных показателей добавляются силовые показатели аппаратуры - мощность, скорость и объём нагнетаемого (или отводимого) воздуха.

Проект системы вентиляции выполняется на базе поэтажного плана, в котором отображаются все трассы и указываются размеры и назначение функциональных элементов

Если планирование вентиляции производится на стадии проектирования дома, составляются отдельные чертежи с расчётом всех показателей и проверкой их соответствия установленными нормам. Проект заверяется компетентными организациями и вносится с общий план мероприятий по возведению жилья.

Примерный расчёт параметров вентиляции можно осуществить самостоятельно. Для этого нужно знать следующее:

1. На каждый квадратный метр жилой площади должно приходиться 3 м 3 воздуха в течение одного часа.
2. Каждое отдельное помещение (разделённое с остальными дверью) имеет свою специфику:
   • кухня с газовой печью или водонагревательной колонкой должна быть обеспечена приточным воздухом в объёме 70 м 3 /ч;
   • кухня с электроплиткой - 50 м 3 /ч;
   • туалет «потребляет» 30 м 3 воздуха в час;
   • ванная комната - 50 м 3 /ч;
   • прихожая, гардероб, кладовая - по 15 м 3 в течение часа;
   • жилые комнаты - не менее чем по 30 м 3 /ч.

Санитарными нормами предусматривается расчёт вентиляционной системы с учётом количества людей, постоянно находящихся в доме. Это небольшое дополнение может существенно повлиять на общую картину вентиляции.

Расчёт ведётся не только по объёму воздуха, но и по количеству находящихся в здании людей

Исходя из этих данных, вычисляются примерные параметры воздуховодов. В расчёт принимается, что средняя скорость истечения воздуха из канала равна 1,0–2,5 м/сек. Диаметр вентиляционного канала подбирается с учётом общего объёма воздуха жилья. Как показывает практика, для одноэтажного строения с естественной вентиляцией воздушная труба в зависимости от объёма внутреннего пространства должна иметь следующие размеры:

• при объёме 200 м 3 - диаметр не менее 18 см;
• для помещения в 400 м 3 - 25 см;
• если внутренние помещения дома занимают 600 м 3 и более - 32 см.

Эти значения можно использовать при расчёте воздушного канала, имеющего квадратное или прямоугольное сечение, применяя формулу S=πR 2 , где S - площадь сечения круга (выраженная в м 2), π - число «пи», равное 3,14, и R - радиус круга. Найдя значение площади круга, можно подобрать размер прямоугольного вентканала. При этом его нужно увеличить на 20–25%, так как пропускная способность круглых труб всегда выше, чем у прямоугольных. Принятое соотношение короткой стороны прямоугольника к длинной 1:3.

Если вместо воздуховодов круглого сечения использовать прямоугольные, их сечение нужно увеличить на 20–25%

Применение принудительной вентиляции - установка нагнетательного вентилятора - уменьшает необходимые размеры труб. Это происходит за счёт увеличения скорости движения воздуха в канале. Так, для помещений с объёмом в 200, 400 и 600 м 3 можно применять каналы с диаметром 11, 18 и 23 см соответственно.

Видео: вентиляция в подвале своими руками

Плюсы и минусы естественной вентиляции

Главным плюсом естественной вентиляции является то, что на её установку не требуется больших финансовых затрат.

Однажды смонтированная система воздухоотвода не требует частого технического обслуживания.

Она работает столько, сколько стоит дом. Конструкция такого вида вентиляции проста и редко приводит к каким-либо осложнениям или авариям. Внутри системы нет никаких электрических устройств, повышающих шумовой фон. Движение воздуха происходит естественным образом, без механического нагнетания. К плюсам можно отнести хорошую совместимость естественной вентиляции с другими способами вентилирования. Чаще всего именно комбинирование естественной и принудительной систем вентиляции даёт оптимальные результаты.

Минусы системы естественной вентиляции:

1. Нет возможности регулировать скорость истечения воздуха. Это может привести к тому, что внутри будет застаиваться влага и сырость, приводящая к возникновению плесени и грибка.
2. Через приточные каналы внутрь беспрепятственно проникают пыль и насекомые. Это понижает комфортность и вынуждает к более частым уборкам в помещении. Частично это можно компенсировать установкой противомоскитных сеток, но следует учитывать, что при этом снижается и проходимость чистого воздуха.
3. Высоки потери тепла в холодное время года. Некоторые специалисты утверждают, что цифра может доходить до 40%.
4. Зависимость от погодных условий. Чем выше температура воздуха снаружи дома, тем менее эффективна вентиляция.

Интересно, что в жарких странах средиземноморья, таких как Испания, Италия или Португалия, вентиляция в жилых домах устраивается за счёт так называемых патио - внутренних двориков, имеющих форму вертикального колодца. Солнце практически не проникает внутрь патио, а все окна и балконы выходят именно в эту сторону.

Видео: естественная вентиляция дома

Повышение эффективности естественной вентиляции

Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной - в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.

Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон

Приточный клапан - это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.

Виды приточных клапанов

Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.

Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода

Эти приборы принято делить на две категории:

При использовании механических устройств в зимний период следует помнить, что закрывать задвижку полностью нельзя - она может примёрзнуть. А при попытке открыть её физическим усилием - сломаться.

Установка приточного клапана

Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.

Для этого нужны:

• строительный нож;
• отвёртка;
• рулетка.

В комплекте для монтажа поставляются:

• приточный клапан;
• крепёж;
• уплотнитель.


Установка на окно осуществляется в несколько этапов:

Как сделать вентиляцию своими руками

Каждый дом - это отдельная история со своими особенностями и архитектурными нюансами. Если дом уже построен, то в нём будет такая вентиляция, которая возникнет естественным образом. Исправить положение можно только с помощью принудительных мер - механических или комбинированных. Обратим внимание на главные требования, которым должна соответствовать вентиляционная система:

1. Исправно работающая вентиляция не должна снижать температуру помещения в холодное время года.
2. В доме не должно возникать устойчивых сквозняков.
3. «Отработанный» воздух из кухонь, ванн и туалетов необходимо быстро удалять из помещений и заменять свежим.
4. Циркуляция должна захватывать все без исключения комнаты - кладовки, подвалы коридоры и т. д.
5. Система должна обеспечивать постоянный приток свежего и отвод застоявшегося воздуха.

Самым верным решением всех вопросов, связанных с вентиляцией, является закладка системы циркуляции на этапе планирования и строительства дома. В зависимости от размера жилой площади, расположения служебных помещений и количества проживающих в доме людей проектируется один или два канала естественной вентиляции. Они представляют собой вертикальные шахты, которые опираются на фундамент дома и выводятся над кровлей. Реализуется это при помощи различных строительных технологий.

Размеры вентиляционного стояка в многоквартирных домах рассчитываются по стандартной методике

Одним из таких решений может служить укладка готовых вентиляционных блоков в несущую стену. Другой вариант - независимый вентиляционный канал, сложенный из кирпича. Внутри помещений для создания потоков воздушных масс используют металлические трубы большого диаметра. Из эстетических соображений их скрывают под подвесными потолками или внутри стен. На концах устанавливаются декоративные пластмассовые решётки.

Концы воздухозаборников оформляются декоративными пластиковыми решётками

Такие же решётки монтируют в нижней части дверного полотна, если помещение глухое, не имеет окон и недоступно для вентиляции. В домах, которые отапливаются печами, дымоходная труба может играть роль вентиляционной шахты.

Решётки на дверях устанавливаются в помещениях с недостаточной вентиляцией

Советы опытных мастеров по организации вентиляции в доме

Проектирование устройства вентиляции перед началом строительства

Эти советы помогут тем, кто планирует монтировать вентиляцию с нуля.

1. Оптимальное место расположения вентиляционной шахты - центральная часть строения. В холодное время года перепад температур внутри помещения всегда будет выше, что приведёт к усилению тяги воздуха.
2. Установку вентиляционного стояка лучше всего привязать к несущей стене - в ней всегда будет теплее, чем в других местах, что создаст дополнительные условия для передвижения воздушных масс.



   Вентиляционные каналы лучше устраивать по несущим стенам здания

3. При выборе воздуховодов нужно учитывать конкретную ситуацию. Если места достаточно - можно устанавливать круглые воздуховоды. Они прекрасно работают, создавая интенсивную тягу. Если установка происходит в стеснённых условиях, лучше подойдут прямоугольные каналы - они занимают меньше места и более компактны в монтаже.



   Разнообразие воздуховодных каналов позволяет решать любые задачи по монтажу вентиляционных систем

4. При выборе круглых каналов следует знать, что жёсткие трубы работают эффективнее - воздух движется по ним, не встречая сопротивления. Гофрированные трубы могут создавать шум, но при этом они гораздо легче в монтаже. Специалисты советуют по возможности применять жёсткие трубы, прибегая к гофрированным лишь в случае крайней необходимости.



   Гофрированные металлические воздуховоды менее эффективны, чем жёсткие круглые трубы, поэтому их применяют только по необходимости

5. Необходимо использовать вытяжные воздушные каналы одного диаметра. Сужения и расширения отрицательно влияют на скорость движения воздуха. Если отклонения неизбежны, следует производить их плавными изгибами трубы.



   Сужение воздуховодного канала можно выполнять только максимально плавным образом

6. Чем шире и выше стояк основной шахты, тем лучше будет работать вентиляция.



   Высота установки вентиляционного канала на крыше зависит от его удалённости от самой высокой точки крыши

7. Все соединения труб в системе необходимо сделать ровными и гладкими. Неровности и шероховатости внутри трубы создают заметное сопротивление для прохождения воздуха.
8. В системе должно быть как можно меньше поворотов в горизонтальной и вертикальной плоскости. Любой поворот понижает скорость воздуха на 10–12%.

Советы для тех, кто модернизирует уже существующую вентиляцию

Если дом построен давно, но вентиляция по каким-то причинам перестала удовлетворять нужды жильцов, воспользуйтесь маленькими хитростями, которые усовершенствуют систему.

В деревянных домах очень важно проветривать подпольное пространство, которое находится в непосредственном контакте с грунтом.

Для этого устраиваются отдушники вдоль всего периметра наружных стен. Но ещё одно хорошее решение - вывод воздухозаборника в подпол от зольника печи. В этом случае во время топки печи воздух будет забираться из подпольного пространства. Этим достигается решение сразу двух важных проблем - проветривания подпола и сохранения тепла в жилых помещениях (в обычном режиме печи воздух для горения поступает из жилой зоны).

Без пищи человек выживет полтора месяца. Без воды - неделю. Без воздуха прожить больше 15 минут способны только тренированные йоги. Забота о чистом воздухе - ключевое условие здоровой и полноценной жизни человека.
