ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U 2 /P.

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

1. Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
2. Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
3. Если на табло «0», внутри ТЭНа короткое замыкание.
4. В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
5. После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Рис: ТЭН рабочий

• Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
• Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
• Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.
• Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
• В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
• Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
• Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

1. Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
2. Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

ТЭН – это трубчатый нагревательный элемент. Применяется в различной технике бытового назначения: стиральной и посудомоечной машинах, электрических плитах, духовых шкафах, домашних бойлерах, утюгах, чайниках, кипятильниках, холодильниках, электронагревателях и даже полах с подогревом. Большое количество нагревательных элементов от производителя Термекс используется в промышленности. Все они работают по одному принципу и имеют одинаковые конструкции. Разогрев происходит из-за прохождения тока по трубчатому нагревателю.

Читайте в статье

Правила проверки ТЭНов

ТЭНы применяются в основе многих электрических приборов. Имеет керамическую, стеклянную или металлическую основу. Наполнены электроизолирующим и теплопроводным веществом. Разогреваются электричеством. Поломка нагревателя – основная причина выхода из строя.

Как проверить работоспособность ТЭНа самостоятельно?

• Мультиметром.
• Отсоединить подключённые провода.
• Очистить от накипи и грязи.
• Проверить предохранительный клапан.

Проверка абсолютно исправным мультиметром

Важное правило перед началом работ с электроприборами – отключить от электропитания. Для прозвона ТЭНа узнать сопротивление электричества (R) рассматриваемого нагревателя. Средним показателем считается 35 Ом.

Пошаговая инструкция, как прозвонить тэн:

1. отключить от сети, промаркировав провода. Это поможет при сборке.
2. Соединить щупы с контактами. Если показания прибора 30 Ом – замыкание отсутствует. В многоконтактном ТЭНе необходимо проверять каждую часть спирали отдельно, каждый вывод.
3. Убедиться в целостности наполнителя трубки. Для этого выбрать максимальный режим сопротивления при измерении.

Дополнительная информация! Если есть хоть какое-то сопротивление, то ТЭН неисправен и опасен для дальнейшего использования.

Отсоединение всех подключённых проводов

Во-первых, снять клеммы питания и массу, а именно провода синего, коричневого, желто-зеленого цветов. Проверить исправность проводов на замыкание и повреждения. Если сопротивление рабочее, стоит замерить замыкание ТЭНа на массу. В случае, если показатели отходят от нормы, в нагревательном элементе есть замыкание.

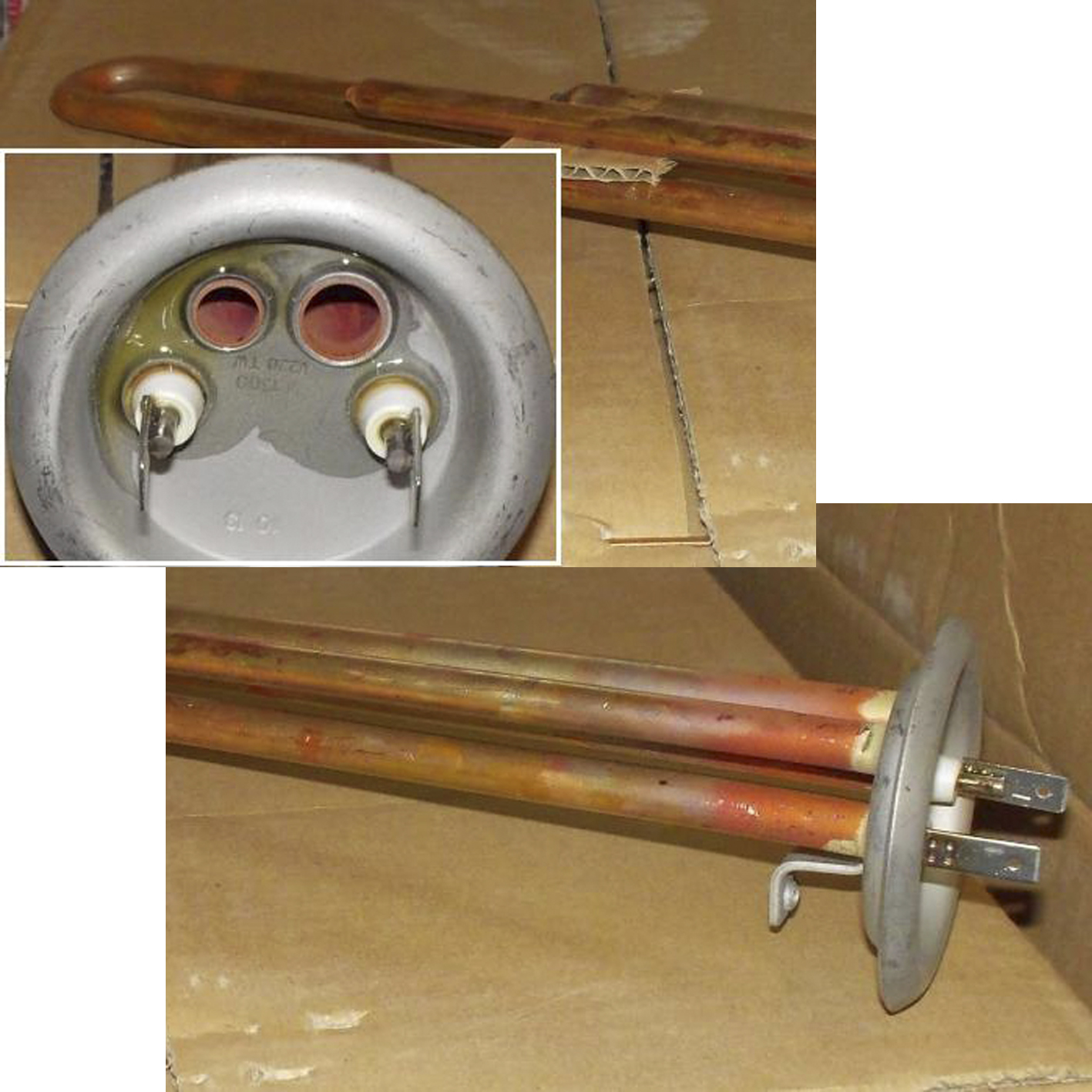

Все стыки очищены

Очищение стыков проводится при диагностике ТЭНа. Имеются ввиду места, куда крепятся щупы мультимера. Они полностью зачищаются от грязи, известкового налета и ржавчины.

Важно! В случае чрезмерного загрязнения ТЭНа известковым налетом либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов.

Проверка предохранительного клапана

Из-за избыточного давления водогрейная и трубопроводная системы подвержены разрыву, а также механическим разрушениям. Предохранительный клапан предназначен для защиты. Он автоматически выпускает избыточную жидкость и приводит давление в нормальное состояние. Имеет латунное покрытие и пружинный механизм.

При проверке следует обратить внимание на то, как извлекаются излишки воды. В нормальном состоянии вода капает. Это происходит при нагреве воды. Если вода вытекает или вовсе не проявляется – это однозначно поломка ТЭНа.

Для устранения проблемы устанавливается кран-тройник. Он имеет систему для слива воды из титана.

Зная, как проверить тэн в домашних условиях, можно сэкономить на вызове специалиста.

Способы тестирования

Существует несколько способов для проверки исправности ТЭНов. Во-первых, нужно узнать мощность оборудования. Она указана на корпусе, в паспорте или инструкции по применению.

Проверка мультиметром

Перед началом следует отключить прибор от сети, а провода от разъемов.

Перевести мультиметр в диапазон 200 Ом. Подсоединить щупы к клеммам ТЭНа.

Показания в случае исправности должны быть близкими к расчетному.

Неисправность:

• 0 – замыкание;
• 1 – обрыв.

Как проверить тен на водонагревателе мультиметром:

1. Переключится в режим «зуммер».
2. Щупы провода подключить к выводу, а концы к корпусу.

Показатели:

• Сигнал есть – нет пробоя.
• Сигнала нет – есть пробой.

Прозвон с помощью мегомметра

Так как прозвонить ТЭН водонагревателя при утечке тока на корпус возможно только мегомметром, нужно подойди к процессу со всей ответственностью. Происходит старение изоляции. Утечка достигает такой величины, что при открытии воды человека может ударить током.

Условия при нормальной эксплуатации:

• от 5 мА для УЗО в 10 мА;
• от 15 мА для УЗО в 30 мА.

Проверка контрольной лампочкой

Узнавать исправность ТЭНа можно по контрольной лампочке. Она имеет 2 одножильных провода. Одним концом они подключены за щупы, вторым – к патрону. Лампа имеет мощность в 220 W. К первому проводу присоединяется фаза, а ко второму ноль от сети.

Проверка тестером

При проверке тестером следует включить его в режим минимального сопротивления. Присоединить щупы к выводу ТЭНа. При отсутствии замыкания показателем будет знак бесконечности. Другие показатели означают, что данный ТЭН не подлежит дальнейшему использованию.

Диагностика ТЭНа на бойлере

Чтобы убедиться, что ТЭН на бойлере неисправен, нужно проверить его авометром. Для измерения сопротивления тэна водонагревателя производят действия:

1. Отключают прибор от сети.
2. Снимают крышку.
3. Вынимают соединительные провода, ведущие к ТЭНу.
4. Подсоединяют прибор к клеммам термоэлемента и снимают измерения.

Для долгой эксплуатации следует иногда разбирать прибор и проводить профилактику:

• Промывание водой нагревательного бака.
• Очистка ТЭНа лимонной кислотой.
• Замена анодов.

Дополнительная информация! Жесткая вода образует накипь и налет на трубках ТЭНа. В среднем он способен прослужить 4 года.

При некачественном обслуживании возможны следующие проблемы:

• Плохо срабатывает УЗО.
• Выключение автоматической системы нагревателя воды.
• Вода перестает капать из клапана.

На 90% такие симптомы сулят замену водонагревателя.

Водонагревательные элементы используются во многих отраслях и предприятиях. В этой статье было подробно описано, как их проверить на неисправности самостоятельно. Для долгой службы любых приборов нужна правильная эксплуатация и техническое обслуживание. Своевременная проверка ТЭНа избавит от неприятных ситуаций и несчастных случаев.

В любой момент водонагреватель может выйти из строя. Часто хозяева этих приборов принимают решение самостоятельно разобраться в причинах неисправности. Для того чтобы выполнить работу качественно необходимо понимать все тонкости этого процесса. Зная, как проверить водонагреватель в домашних условиях, можно сэкономить свои средства, поэтому эти знания не будут лишними.

С чего начать?

Так как часто причина поломки находится внутри бойлера, то для начала ремонтных работ нужно будет правильно разобрать прибор. Отключите его от сети для того, чтобы работать с ним стало безопасно. Для этого будет достаточно отсоединить связывающие его провода с электросчетчиком.

Далее, при помощи шланга необходимо слить всю воду из водонагревателя. После этого берите отвертку, можно приступать к разборке агрегата. Как правило, причиной неправильной работы или неисправности водонагревателя, является поломка такой детали, как ТЭН. Поэтому нужно обеспечить к нему доступ. Если бойлер висит высоко, и работы будет проводить сложно, то снимите его со стены.

Способы проверки работоспособности ТЭНа

Существует несколько методов уточнения неисправности. Самым простым способом будет замена подозрительного элемента на новый, идентичный старому. Очень часто при покупке водонагревателя сразу же приобретают запасной нагревательный элемент. Именно эта деталь чаще остальных выходит из строя. Если после замены Тэна работа прибора будет восстановлена, то значит причина поломки именно в нем. В случае, когда прибор по-прежнему не работает должным образом, придется поискать причину в другом.

Для тех, кто немного разбирается в электрике, может составить и замкнуть электрическую цепь, существует еще один интересный способ, как проверить ТЭН на водонагревателе. Для применения этого метода диагностики пригодится контрольная лампа. Соединив нагревательный прибор и контрольную лампу в последовательную электрическую цепь можно выяснить исправность ТЭНа. Когда нагревательный элемент исправен, то лампа загорится. А если он не работает, то придется заменить его целиком или выполнить замену неработающей в нем детали.

Третьим способом проверить работу Тэна является диагностика с помощью такого прибора, как мультиметр или тестера. Для того чтобы знать как проверить ТЭН водонагревателя тестером потребуются некоторые познания из области физики. Среди специалистов, занимающихся ремонтом бойлеров, такая процедура получила название прозвона нагревательного элемента.

Контакты тестера поочередно соединяются с проверяемым ТЭНом. Прибор должен быть настроен на измерение оказываемого сопротивления. Если нагревательный элемент исправен будет раздаваться звенящий звук. А когда индикатор работы прибора выдает цифру ноль или указывает знак бесконечности, без замены Тэна не обойтись. Ноль означает, что внутри прибора произошло замыкание, а бесконечность указывает на обрыв контактов.

Зная все методы установки неисправностей бойлера, можно самостоятельно произвести качественные ремонтные работы. Таким образом, вы сэкономите время, затрачиваемое на поиски и ожидание мастера. Да, и платить за подобные услуги не придется.

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Для примера можно назвать распространённые виды бытовой техники, без которых редко кто обходится: электрический чайник, стиральная машина, утюг, электрический конвектор, кипятильник, духовой шкаф. Самыми мощными ТЭНами из всех агрегатов, используемых в домашних условиях, оборудованы бойлеры для нагрева воды на домашние нужды.

Во всех бытовых приборах ТЭН является самым слабым звеном - оборудование чаще всего перестаёт работать именно из-за повреждения этого электронагревательного элемента. Исправность ТЭНа проверяют прибором под названием «мультиметр», а каким образом проводятся измерения - об этом рассказывается в нашей статье.

С какой целью производится проверка?

Электроутюг или бойлер - это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было - почистить ТЭН снаружи.

Прежде чем приступать к ремонту или выносу бытовой техники на мусорку, следует произвести проверку нагревателя, чтобы убедиться в его неисправности.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Что нужно знать перед измерениями?

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.

Но сначала нужно будет найти технический паспорт неисправного изделия и выяснить номинальное значение мощности его нагревателя.

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

где R – искомое электрическое сопротивление (Ом);

P – мощность ТЭНа (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

• Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

• Отсоединить провода от нагревателя.

• Если на устройстве накипь, то необходимо очистить ТЭН от неё.

• После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

• Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

• Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.

• Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.

• При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему - прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.

Мультиметром можно проверить исправность электронагревателей практически всех видов бытовой водонагревательной техники. И алгоритм действий ничем не отличается от вышеприведённого.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный . У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки , что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН мультиметром, смотрите далее.

Иногда внутри какой-либо бытовой техники есть поломка, которую заметить и увидеть просто невозможно. Бывает, что водонагреватель работает, как и прежде, но диагностика все равно не помешает. Поэтому в данной ситуации потребуется проверка различными методами и приборами. Проверять водонагреватель нужно обязательно, так как бойлер – сложная система, состоящая не только из электрических функций, но и направлена она на работу с водой. Вода и электрический ток –сложное сочетание, поэтому какие-либо неисправности могут повлечь за собой плачевные результаты.

Водонагреватель внутри

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов . Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

• УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
• Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

• Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
• Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
• Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим.

Проверка терморегулятора водонагревателя

Проверить терморегулятор можно, используя мультиметр.

Проверка осуществляется следующим образом:

• Флажок мультиметра нужно повернуть на режим измерения сопротивления.
• Далее следует соединить контакты мультиметра с контактами терморегулятора.

Правильное подключение мультиметра

• Если на дисплее мультиметра появилось бесконечное значение, то терморегулятор придется полностью заменить, ремонту он не подлежит.
• Если же на дисплее появилось сопротивление, то следует поставить флажок на более меньшее значение, а затем прогреть трубу терморегулятора зажигалкой, если он работает исправно, то сопротивление резко увеличится и сработает защитная реакция.

Проверка предохранительного клапана водонагревателя

Предохранительный клапан – важная деталь в работе водонагревателя.

Предохранительный клапан

Проверить работоспособность предохранительного клапана можно следующим образом:

1. Сперва нужно и сделать так, чтобы кран подачи горячей воды не был открыт до того момента, пока вода не нагреется максимально. Если клапан работает исправно, то через него должна начать капать лишняя вода.
2. Если же вода не капает из клапана, то, скорее всего, он неисправен и его придется заменить.

Не стоит приступать к замене, не проверив кран горячей воды. Он не должен подтекать, так как лишняя вода может подтекать именно через него, поэтому и клапан не будет работать.

Клапан может не сработать в том случае, если термостат установлен неправильно, а именно на неполный нагрев воды, а также в том случае, если из водонагревателя производится забор воды, что снижает в нем давление.

Проверка ТЭНа водонагревателя без тестера

Для проверки ТЭНа без тестера потребуется другое приспособление, а именно – контрольная лампа электрика, которую можно сделать самостоятельно, найдя инструкцию или видеоуроки в интернете.

Контрольная лампа, сделанная своими руками

На один из контактов ТЭНа нужно подать ноль от сети, а на второй контакт фазу через эту же лампу. Если лампочка загорелась, значит тэн исправен и волноваться не о чем.

Проверка термореле (термостата) водонагревателя

Термостат водонагревателя – это приспособление, которое регулирует нагрев бойлера и контролирует температуру воды. Если сказать более простым языком, то термостат нужен для того, чтобы нагревать проточную воду до определенной температуры, а затем автоматически отключается и также автоматически включается, когда вода остудилась до определенной температуры и ее снова нужно нагревать.

Проверить терморегулятор можно следующим образом:

• Сначала нужно снять термостат и узнать, исправен ли он. Его нужно перевести в режим измерения сопротивления.

Термостат водонагревателя

• Затем нужно задать максимальную температуру и измерить сопротивление на контактах вывода и ввода термостата. Термостат сломан и неисправен, если система никак не откликается.
• Если термостат рабочий и система откликнулась, то флажок регулятора нужно перевести на самый малый показатель и подсоединить контакты тестера к контактам бойлера.
• В конце нужно нагреть трубчатый элемент терморегулятора при помощи зажигалки. Если система окажется рабочей, то показатель сопротивления очень повысится.

Для проверки терморегулятора потребуется мультиметр, который был использован в первом случае, он является очень функциональным.

Мультиметр

Заключение

Плановые проверки водонагревателя просто необходимы, чтобы избежать плачевных результатов, например, удара током, прорыва водонагревателя, затопления соседей и многого другого. В быту каждому человеку нужно иметь мультиметр, так как все проверки проходят с его помощью. Если же при проверке были замечены какие-либо неисправности, то ремонт не стоит делать самим, следует вызвать мастера, который поможет решить проблему.
