Правила эксплуатации краскораспылителей

При подготовке краскораспылителя к работе, прежде всего, проверяют распылительные головки, они должны быть чистыми, отверстия материального сопла и воздушной головки должны быть соосны. Торец наконечника материального сопла должен несколько выступать из воздушной головки (для краскораспылителей с верхним или нижним красконаливным стаканом) или несколько утопать в ней (для краскораспылителей с подачей краски под давлением). Оси воздушных боковых отверстий должны пересекать ось центрального отверстия головки. При нажиме на пусковой курок запорная игла должна достаточно свободно и плавно отходить, а при его отпускании - плотно закрывать отверстие материального сопла. Сальники, прокладки, уплотнения запорной иглы воздушного клапана и головки должны быть достаточно хорошо затянуты, чтобы исключить попадание краски в воздушную магистраль или воздуха в красочную, а также подтекание лакокрасочного материала во время работы. При нажиме на пусковой курок отверстие для пропуска сжатого воздуха в распылительную головку должно открываться до того, как откроется отверстие материального сопла и начнет вытекать краска. В противном случае неизбежен выброс не распыленных капель краски в момент включения и выключения краскораспылителя.

Перед началом работы необходимо проверить, что краскораспылитель отрегулирован. Для этого выполняют пробное нанесение лакокрасочного материала на отдельный лист.

После окончания работы через краскораспылитель и шланг, по которому подавался лакокрасочный материал, пропускают для промывки соответствующий растворитель.

Промывку ведут до появления из краскораспылителя чистого растворителя. После промывки краскораспылитель продувают воздухом его каналы, затем промывают в растворителе снятую с корпуса воздушную головку, если отверстия ее забиты краской, Таким образом, их прочищают деревянной шпилькой или медной проволокой, прочищать отверстия стальной проволокой запрещается. Во время кратковременных перерывов в работе, особенно при нанесении быстросохнущих лакокрасочных материалов, целесообразно головку (поз. 2) краскораспылителя помещать в бачок (поз. 1) с растворителем (см. рисунок), что предохраняет лакокрасочный материал от засыхания в сопле, в противном случае необходимо произвести разборку краскораспылителя. Опускать головку в бачок нужно так, чтобы растворитель не попадал на сальники.

Правила окрашивания краскораспылителем

Правильная техника выполнения окрасочных работ распылением согласно нескольким простым правилам позволяет увеличить производительность, повысить качество покрытия, свести к минимуму потери лакокрасочного материала.

Основными условиями достижения эффектов окрашивания являются:

1. Выбор соответствующего краскораспылителя.
В зависимости от величины окрашиваемых изделий следует применять краскораспылитель соответствующих габаритов. Мелкие изделия и небольшие поверхности следует окрашивать краскораспылителями небольших габаритов, так как это обеспечит экономный расход краски и сжатого воздуха.
Большие поверхности следует окрашивать крупногабаритными распылителями, обеспечивающими высокую производительность труда.

2. Выбор соответствующих сопел для подачи краски и воздуха.
Тип сопла для подачи краски зависит от типа лакокрасочного материала, а также от его количества, которое необходимо, в соответствии с технологическими требованиями, нанести на поверхность (толщина покрытия).
Тип воздушного сопла определен несколькими факторами, а именно: количеством и давлением сжатого воздуха, габаритами окрашиваемых изделий, типом лакокрасочного материала, требующейся скоростью окраски и способом подачи ЛКМ.

3. Регулировка краскораспылителя, давления сжатого воздуха и подачи краски.
Перед окраской необходимо произвести регулировку:

• давления лакокрасочного материала;
• давления распыляющего воздуха;
• ширины струи распыленной краски.

Краскораспылители оснащены гайкой регулирования для уменьшения или увеличения подачи материала. Рекомендуется установить иглу в положении, обеспечивающем полное открывание сопла для подачи краски, а форму факела регулировать давлением воздуха. Для регулирования давления распыляющего воздуха одни краскораспылители оснащены регулятором давления распыляющего воздуха, другие оснащены редуктором, смонтированным между воздухопроводом и краскораспылителем.

Слишком высокое давление распыляющего воздуха вызывает образование чрезмерного количества тумана распыленной краски и краски отраженной от окрашиваемой поверхности, а также уменьшает толщину наносимого покрытия в центре отпечатка. Слишком низкое давление вызывает образование шероховатого неровного покрытия - "шагрень".

Скорость передвижения краскораспылителя над окрашиваемой поверхностью зависит от количества ЛКМ выходящего из сопла. Для того чтобы не допускать возникновение местных утолщений покрытия необходимо продумать последовательность ходов (движений) краскораспылителя и при наименьшем числе таких ходов добиться полного покрытия поверхности без двухкратного перекрывания факела краски в какой-либо точке.
Результатом такого плана выполнения работы должны быть: быстрое, свободное передвижение распылителя и получение покрытия равномерной толщины без полос и потеков.

4. Ход краскораспылителя заключается в его передвижении параллельно плоскости окраски на определенное расстояние, ось краскораспылителя должна оставаться под прямым углом к этой плоскости, а расстояние от нее до головки распылителя должно составлять 20-25см.
Краскораспылитель следует передвигать равномерно слева направо и обратно по всей длине хода таким образом, чтобы предыдущие полосы (отпечатки) ЛКМ перекрывали предыдущие на 50%.
Чем меньше расстояние между краскораспылителем и окрашиваемой поверхностью, тем толщина покрытия больше. Для того чтобы не допустить возникновения полос и потеков передвижение распылителя должно быть ускорено. Слишком большое расстояние приводит к образованию "cухого" покрытия - шероховатого, а также к образованию слишком большого количества рассеянного окрасочного тумана (см рис.)

Зависимость между скоростью передвижения распылителя и расстоянием от окрашиваемой поверхности легко почувствовать и среднеквалифицированный маляр усваивает ее очень быстро.

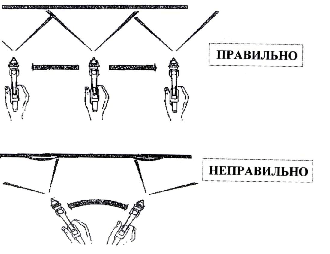

Ручной распылительный пистолет должен располагаться параллельно к поверхности изделия. Явные ошибки, какими являются передвижение распылителя по дуге и в вертикальной плоскости, представлены на рисунке.

Для получения равномерного по толщине покрытия первый слой лакокрасочного материала наносят вертикальными полосами, а второй - горизонтальными.
- Первую полосу наносят сверху вниз по линии 1-2 до конца окрашиваемой поверхности или до определенной горизонтальной линии 2-3, затем для наложения каждой следующей полосы руку с краскораспылителем перемещают вправо. В этот момент, опустив курок, прекращают подачу краски и воздуха, вторую полосу (участок 3-4) наносят снизу вверх и т.д. Для получения сплошного покрытия необходимо, чтобы край последующей полосы перекрывал нанесенную полосу ЛКМ на 5-8 мм.

При окрашивании нельзя перемещать краскораспылители волнообразно и петлеобразно. Краскораспылитель нужно держать перпендикулярно окрашиваемой поверхности. Если держать его под углом, то возрастает ширина отпечатка красочного факела, и толщина покрытия будет неодинаковой. При перпендикулярном положении краскораспылителя покрытие имеет почти одинаковую толщину. Перемещение краскораспылителя выполняется движением корпуса и руки, а не кисти
При окрашивании выступающих частей и углов изделий краскораспылитель надо вести не выводя факел за контур изделия.

Скорость передвижения краскораспылителя должна быть равномерной и находиться в пределах 14-18 м/мин.
Расстояние от краскораспылителя до окрашиваемой поверхности должно быть 200-250 мм в зависимости от вязкости лакокрасочного материала, меньшее расстояние для большей вязкости и большее - для низкой вязкости.

Если расстояние до краскораспылителя больше, чем нужно, то увеличивается количество лакокрасочного материала, не долетевшего до окрашиваемой поверхности, и, следовательно, увеличиваются потери его на туманообразование. Если краскораспылитель расположен близко к окрашиваемой поверхности, то появляются потеки и неравномерно укрытые участки.

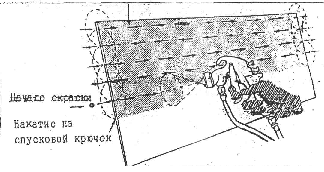

Пуск и остановка краскораспылителя

Для пуска и остановки работы краскораспылителя служит спусковой крючок. при возвращении этого крючка в направлении рукоятки выход краски увеличивается и поэтому во время выполнения окрасочных работ в начале каждого хода необходимо нажимать на него до упора и освобождать непосредственно перед окончанием хода.

Правильный ход должен осуществляться следующим способом:

Окраску кромок следует начинать с выполнения двух вертикальных ходов вдоль левой и правой кромок.

Как настроить краскопульт – главное, что необходимо знать мастеру, перед тем как начать работать с инструментом. И эта общая задача включает в себя четыре отдельных условия. Грамотный подход к решению всех пунктов и определяет конечный результат процесса нанесения красящего состава на поверхность.

Существует ряд основных факторов, влияющих на качественное распыление краски. Чтобы процесс нанесения был максимально эффективен, необходимо перед началом работы выполнить ряд обязательных операций. А именно:

• Подготовить краску к работе
• Выставить оптимальный размер факела
• Подобрать требуемое давление воздуха
• Отрегулировать подачу краски

Если все настройки выполнены правильно, краска ляжет идеально ровным слоем без потеков и наплывов. При неверно выставленных параметрах покрытие будет некрасивым и долгосохнущим. Сам процесс работы с краскопультом окажется трудоемким и займет больше времени.

Подготовка краски к работе

Для правильной подготовки краски к нанесению потребуется отдельная пластиковая емкость или мерная линейка. Обычно производители указывают на упаковке пропорции, в которых смешивается смесь с активатором. Так, например, маркировка 2х1 указывает на необходимость смешивания двух частей объема краски с одной частью объема активатора.

Для точного пропорционального смешивания нужна мерная линейка. Если она отсутствует, можно воспользоваться пластиковой емкостью. На нее следует нанести равномерную градуировку, которая поможет точно отмерить пропорциональные части отвердителя и самого окрасочного материала.

Для эффективного распыления и получения эстетичного привлекательного глянца важен такой фактор, как уровень вязкости состава. Чтобы добиться требуемого показателя, к активированной краске добавляется растворитель. Здесь могут возникнуть сложности, поскольку не все изготовители указывают в инструкции рекомендованное соотношение красящего средства с растворителем.

Опытные специалисты готовят смесь на глаз, добавляя второй компонент маленькими порциями и наблюдая за консистенцией. Новичкам лучше всего уже при покупке краски подобрать окрасочный материал с подробной инструкцией по смешиванию. Если на банке указано, например, 2х1+10% – это означает, что к краске, активированной в соотношении «два к одному», прибавляется 10% растворителя от общего объема.

Когда планируется покрасить поверхность с эффектом «металлик» или с дополнительной защитой от внешних факторов, делается двухслойное покрытие. В этом случае сначала наносится базовая краска, а после этого – акриловый лак.

Подготовка акрилового лака проводится в соответствии с инструкцией производителя. Составные части смешиваются в тех пропорциях, которые указаны на конкретной упаковке. При двухслойном покрытии нет необходимости активировать краску. Ее высыхание обеспечивает испаряющийся растворитель.

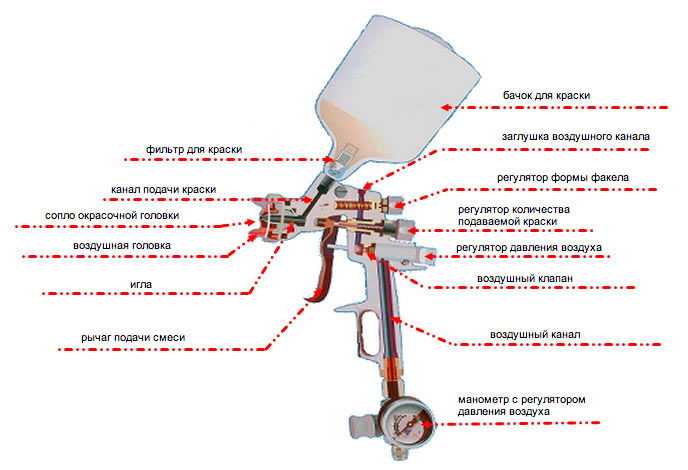

Устройство краскопульта и этапы подготовки к работе

Современный краскопульт устроен таким образом, что все необходимые для работы параметры можно оптимально отрегулировать. В конструкцию инструмента входят следующие детали:

• Бачок для краски с фильтром (может иметь емкость 100 или 250 мл)
• Сопло с отверстиями для разбивки краски
• Регулятор подачи краски
• Рукоятка с удобным захватом
• Регулятор пятна распыления (плоская и круглая разбивка)
• Сопло со стальной иглой и пневматическим двойным диффузором
• Регулятор подачи воздуха

Итак, три предусмотренных конструкцией регулятора позволят произвести правильную подготовку и настройку инструмента. Как регулировать краскопульт?

Прежде всего, в бачок наливается краска. После этого начинается непосредственно сам процесс настройки. Для этого нужно иметь под рукой какую-либо тестовую вертикальную поверхность для проб. Чаще всего используют стену, на которую закрепляют лист ватмана.

Регулировка размера факела

Настройка начинается с выставления оптимальной ширины факела. При этом следует руководствоваться размером площади окрашиваемой поверхности. Если делается узкий цветовой переход или обновляется небольшой участок, выбирают маленькую ширину факела, пробуя распылять струю на ватмане до подходящего параметра.

При полной окраске автомобиля или отдельной детали предпочтительнее максимальная ширина факела. Это даст равномерное нанесение и оптимальную скорость процесса. Важно знать, что одновременно с уменьшением ширины факела необходимо снижать и воздухоподачу.

Настройка подачи давления

Подбор оптимального давления воздуха – более сложный этап настройки. Дело в том, что этот параметр для каждого случая индивидуален. Выбор зависит и от конкретной модели инструмента, и от типа используемого ЛКМ, и от показателя вязкости. Поэтому на листе ватмана делается несколько пробных коротких выпрысков с плавным добавлением показателя давления воздуха. Первый отпечаток, полученный от короткого (секундного) выпрыска, внимательно рассматривается на предмет расположения и размера капель, формы, выступов и впадин, разбрызгивания в верхней и нижней частях рисунка.

• Текущие капли, крупные плотные пятна краски на листе – результат недостаточного давления
• Образовавшаяся на листе восьмерка – показатель избыточного давления
• Отпечаток, напоминающий очертаниями банан, толстый полумесяц, грушу – признак неисправности или загрязнения воздушной головки, сопла или дюзы

В процессе проб нужно добиться красивой растянутой формы факела без уплотнений, потеков и вкраплений. Пробные выпрыски краски на лист лучше всего делать с расстояния 25-30 см. При чистовой окраске прибор держат на том расстоянии от поверхности, которое рекомендует производитель ЛКМ в инструкции. Для проверки качества распыления краскопульт или его головку нужно держать горизонтально.

Регулятор воздуха в разных моделях краскопульта может быть съемным или встроенным в рукоятку. Если оператор работает со съемным устройством, то регулятор следует открыть полностью в месте соединения ресивера со шлангом. Работая со встроенным типом, изменять давление нужно при нажатом курке. В противном случае при нажатии курка образуется резкое падение давления. Из-за нехватки воздуха краскопульт будет неравномерно разбивать ЛКМ.

Регулировка подачи краски

После выставления размера факела и подбора оптимального давления регулируется подача краски. Для этого регулировочный винт закручивается до упора, после чего отпускается на два оборота. Не рекомендуется при регулировке пробовать сразу большую подачу. Неопытный мастер может уже на первых выпрысках испортить поверхность и зря израсходовать материал.

Кроме того, и окрасочная камера окажется сильно загрязненной. За одну секунду распылится чересчур много краски, а незначительные задержки и чрезмерное приближение к поверхности приведут к неэстетичным потекам. В этом отношении малая подача выгоднее: эффективнее прибавить подачу в процессе, чем убавлять.

Принцип действия механизма регулировки подачи заключается в том, что регулировочный винт выступает как ограничитель движения иглы из нержавеющей стали. Благодаря такой конструкции она не может полностью открыть выходное отверстие для краски. Таким образом, у оператора есть возможность импровизировать и приспосабливаться, открыв полностью винт и оперируя вручную силой нажатия курка.

• Чтобы не возникало проблем в работе и настройке, после каждой покраски инструмент нужно промывать
• Вентиляционное отверстие бачка должно быть очищено сразу же после окончания работы. Достаточно незначительной, мелкой засоренности, чтобы подача краски стала прерывистой и неравномерной.
• Хранить краскопульт нужно в сухом месте. Перед помещением на длительное хранение нужно разобрать устройство, вымыть и прочистить все отдельные детали.
• Пистолет нельзя чистить металлическими приборами. Это может привести к повреждению пневматической головки или сопла.
• Пистолет нельзя погружать в растворитель полностью

Что делать, если при настройке обнаружились неполадки

• Вы заметили повреждения центрального отверстия воздушной головки. Можно заменить целый узел (окрасочную головку), очистить ее центральное отверстие или сопло головки, заменить иглу и головку.
• Вы обнаружили дефекты бокового отверстия воздушной головки. Попробуйте их бережно очистить.
• Вы увидели, что перетянута гайка направляющей втулки иглы. Попробуйте очистить шток воздушного клапана, сместить местоположение факела, ослабить гаечную затяжку, почистить иглу и окрасочную головку, заменить иглу и шток воздушного клапана, прочистить шток.
• Вам мешает в работе тугой ход рычага. Очистите шток воздушного клапана. Если это не помогло, ослабьте затяжку гайки, замените шток клапана, очистите иглу или замените окрасочную головку.
• При настройке факел смещен в сторону по отношению к оси пистолета. В этом случае есть подозрение на засорение воздушной головки или боковых отверстий. Вы можете заменить пневматическую головку или очистить ее боковые отверстия.

• При настройке вы заметили, что в бачок с краской поступает воздух. Это означает, что не затянута окрасочная головка, либо она повреждена. Вам нужно заменить иглу и окрасочную головку, или же затянуть головку.
• Вы обратили внимание, что при отпущенном рычаге травит воздух. Это – свидетельство засорения клапана. Вы можете заменить его или очистить, а также очистить направляющие.
• Факел дает на отпечатке несимметричное пятно. Это означает засорение окрасочной головки, повреждение сопла или центрального отверстия воздушной головки. Вы можете осуществить замену пневматической головки, очистить ее центральное отверстие, заменить иглу и головку или прочистить сопло.
• При настройке отсутствует подача краски. Если пистолет отказывается красить, возможно отсутствие давления или его пониженные показатели. Это может означать, что засорено сопло, повреждена игла, перекрыта подача. Попробуйте отрегулировать показатели давления. Если это не помогло, прочистите иглу или сопло, отрегулируйте подачу краски. Если данные меры не дали результата, замените иглу и головку.
• Вы заметили, что из сопла головки подтекает краска. Этот дефект свидетельствует о засорении конуса сопла, либо перетяжке гайки направляющей втулки. Ослабьте затяжку, очистите сопло, либо замените иглу и головку.
• Факел работает с прерыванием. Это указывает на повреждение конуса сопла, слабую затяжку окрасочной головки, износ прокладки или повреждение. Вы можете: затянуть головку или заменить ее, а также заменить иглу или прокладку.

И напоследок – еще один совет для новичков. При покупке краскопульта не следует экономить! Даже если вы хорошо усвоили, как правильно настроить краскопульт, это не гарантирует вам полноценную бесперебойную работу. Многое зависит от модели прибора и от производителя техники.

Покупая дешевый инструмент от сомнительного изготовителя, вы рискуете создать себе непредвиденные сложности. Сегодня на рынке встречаются китайские краскопульты по баснословно низкой стоимости, которые покупать новичкам не стоит вовсе. При проверке в магазине прибор идеально работает, хорошо распыляет краску и выглядит весьма удачной покупкой. Но в отношении настройки он для новичков не подойдет.

Если опытный мастер сможет с ним справиться, то и для этого потребуется тонкое чутье, длительные пробы. И не всякая краска годится для работы с таким капризным инструментом. Зачастую на распыление смеси влияет не только правильная регулировка краскопульта, но и степень перетира красящего пигмента. Если вы используете, например, прибор конвекционного типа, то сможете заметить в случае избыточной подачи нестандартный отпечаток факела, концентрацию уплотнения в центральном участке отпечатка.

А если купленный вами инструмент ориентирован на технологию распыления Trans-Tech, то уплотнения краски будут концентрироваться по краям отпечатка. Прежде чем купить краскопульт, внимательно изучите рынок предложений, отзывы о технике, посоветуйтесь с мастерами, которым вы доверяете.

Давайте выясним, как выполняется настройка краскопульта, для того чтобы слой укладываемого покрытия был максимально ровный. Ведь совсем неважно, насколько высокотехнологичный и дорогой распылитель вы приобрели, без правильной настройки инструмента, качество покрасочных работ будет неудовлетворительным.

Впрочем, до того как настроить краскопульт попробуем разобраться с тем, что собой представляет данное устройство.

Настроить и применить по назначению распылитель несложно

Устройства для нанесения ЛКМ путем распыления на рынке представлены в широком ассортименте. Разница представленных модификаций заключается как в цене, так и в принципе нанесения краски.

Работа малярных пульверизаторов осуществляется в два этапа:

• краска разбивается на мельчайшие фрагменты;
• формируется форма факела.

На фото - типы факела в соответствии с типом краскопульта

Все распылители, представленные на рынке, в соответствии с рабочими параметрами можно подразделить на три основные категории:

• Конвенциональные системы (CONV) – характеризуются высоким давлением в распыляющей головке вплоть до 3 bar.
• Устройства большого объема и низкого давления (HVLP) до 0,7 bar.
• Устройства низкого объема и низкого давления (LVLP) до 1.2 bar.

Независимо от конструкции пульверизатора, факел из сжатого воздуха и лакокрасочных материалов формируется в распыляющей головке. Покидая распыляющую головку, смесь в форме факела распределяется на определённое расстояние, а попадая на поверхность, образует лакокрасочное покрытие.

Для бытового применения целесообразно применять покрасочные пистолеты большого объема и низкого давления, так как они более универсальны в плане используемой краски и цена их более доступна в сравнении со стоимостью в сравнении с устройствами и другой конструкции.

Подготавливаем помещение для проведения теста

Перед тем как правильно настроить краскопульт нужно подготовить оптимальные условия для тестирования.

Экспериментировать с нанесением ЛКМ целесообразно в мастерской или гараже , предварительно освободив помещение от различных вещей и предметов в радиусе 2 метров. Пробовать параметры распыления мы будем на вертикальной плоскости, например на стене или на гаражных воротах .

Чтобы понапрасну не пачкать поверхности, на стену или на ворота можно закрепить своими руками какой-либо ненужный материал размером 2 на 1 метр. Неважно, будет это старая бумага или полиэтиленовая пленка - все подойдёт, ведь нам не с цветом экспериментировать, а с укрывистостью.

Итак, условия для пробного окрашивания готовы, приступим к регулировке.

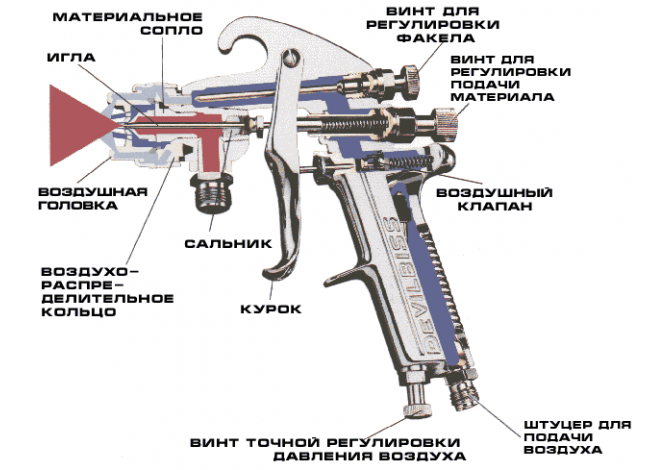

Устройство краскопульта

Пневматический распылитель краски (краскопульт) - это технически простое устройство, в котором сжатый воздух при подаче из сопла распыляет лакокрасочные материалы. Рассмотрим конструкционные особенности малярного инструмента, изображенного на этом рисунке.

Схема покрасочного пистолета

Здесь мы видим традиционный покрасочный пистолет, состоящий из следующих конструкционных элементов:

1. бачок для краски;
2. корпус распылителя;
3. пружина, приводящая в действие иглу;
4. настроечный болт для регулировки иглы;
5. штуцер для крепления манометра и шланга подачи воздуха;
6. пружина, удерживающая клапан;
7. стержень;
8. рычаг подачи смеси;
9. игла, ограничивающая поступление смеси;
10. сопло;
11. кожух сопла (головка);
12. соединительный переходник;
13. крепёжная гайка.

Современные модели краскопульта подают ЛКМ из бачка в сопло. Подача смеси осуществляется посредством сжатого воздуха, который нагнетается насосом или компрессором.

Большая часть инструмента для настройки параметров оснащается регулировочными винтами. Некоторые высокотехнологичные модификации снабжены электронной системой регулировки факела.

Схема покрасочного пистолета с электронным управлением

В зависимости от особенностей формы, сопло может быть узкоструйным или плоскоструйным. То есть, подобрав подходящее сопло, можно добиться распыления краски полосой заданной ширины.

Красконаливной стакан (бачок) краскопульта, как правило, производится из прозрачной пластмассы. Такие бачки позволяют видеть то, как расходуется краска.

Общие правила регулировки краскопульта

В принципе, настройки покрасочных пистолетов сходны, независимо от используемой модификации. Поэтому рассмотрим общие правила.

На фото - расположение регулировочных винтов

Регулировочные болты располагаются в следующем порядке:

• настройка подачи воздуха снизу,
• настройка подача лакокрасочных материалов в задней части рукояти пистолета;
• регулировка параметров факела опять же располагается сзади рукояти или сбоку.

Симптомы неполадок и способы их устранения

Как правило, ошибиться с расположением органов управления сложно, так как конструкция пистолетов стандартная.

Но, на всякий случай, ознакомьтесь с инструкцией приобретённого вами устройства.

• Прежде всего, все регуляторы выставляем на минимум . В результате, при нажатии на рычаг подачи смеси, вы практически не услышите шипения выходящего воздуха, а на тестовой поверхности не появится слой краски.
• Далее выкручиваем настроечный болт на подаче воздуха от компрессора на 2-3 оборота, так чтобы стрелка на манометре располагалась в промежутке между 1 и 2 атмосферами . Не нужно с самого начала давать максимальное давление, так как этот параметр мы скорректируем впоследствии в сочетании с остальными регулировками.
• Итак, давление воздуха мы дали и при нажатии на рычаг подачи смеси слышим характерное шипение . Теперь открываем на 1-2 оборота регулировочный винт, отвечающий за подачу краски, и сразу же на один оборот открываем факел.
• Пробуем красить . Располагаем пистолет на расстоянии 25-30 см от тестовой поверхности и краткосрочным нажатиями на рычаг распыляем краску.

На фото - результат близкого расположения распылителя – «апельсин»

Важно: Располагая краскопульт ближе, чем на 20 см, вы получите апельсиновую фактуру покрытия. Располагая пистолет дальше, чем на 30 см от поверхности, вы получите недостаточную укрывистость. В результате придётся наносить ЛКМ большим количеством слоев, что обернётся перерасходом краски.

• Если краска из сопла выходит, но не долетает до тестовой поверхности, добавляем давление воздуха . Если воздух из пистолета прогибает закреплённую на стене пленку, но не прокрашивает, добавляем подачу краски.

Если проблема не решена, увеличиваем факел. Следуя этим советам, можно найти ту настройку, при которой краска попадет на тестовую поверхность.

• Теперь приступим к регулировке по форме следа нанесённой краски .

Особенности регулировки факела

Оптимально настроенный пистолет оставляет прокрас в форме вертикально расположенного овала. Причем форма овала должна быть одинаковой в верхней и нижней части.

Может быть, так, что овал неровный и нижняя часть удлинена. Причин такого явления две.

Прежде всего, постарайтесь держать пистолет перпендикулярно окрашиваемой поверхности. Если краскопульт держите ровно, а овал все равно заужен книзу, по всей вероятности нужно уменьшить подачу краски.

Если этого не сделать и приступить к покраске, велика вероятность появления множественных подтеков, устранить которые с окрашенного покрытия будет непросто.

• Практически полностью убрав факел, мы получим прокрас в форме точки . Такая надстройка необходима, если наносим ЛКМ на трубы или обрабатываем внутренние полости на каких-либо сложных деталях. Убрав факел до прокраса в форме точки, не следует подолгу задерживаться на одном месте, так как опять же велика вероятность подтёков.

Работая с такой надстройкой факела, красим в два слоя. Принцип следующий, наносим линию. Затем, следующую линию накладываем так, чтобы она наполовину приходилась на предыдущую линию. Такой способ позволяет добиться неплохой укрывистости при небольшом расходе ЛКМ и при отсутствии подтёков.

Важно: Нередко отрегулировать краскопульт не получается должным образом из-за неправильно подобранной консистенции ЛКМ. Разбавляя краску, делайте ее настолько жидкой, чтобы она по текучести была как вода, но при этом прокрашивала стенки банки или сосуда, в котором происходит перемешивание.

Вывод

Как вы смогли убедиться, инструкция настройки краскопульта не представляется чем-то особо сложным. Имея в наличии технически исправный инструмент, краску, разбавленную до необходимой консистенции, и немного терпения, вы наверняка добьётесь оптимального качества лакокрасочного покрытия (см.также статью «Краскопульт для покраски дома »).

Сегодня мы поговорим на достаточно интересную тему, а именно: как настраивать покрасочные пистолеты.

Начнем с того, что бывает два основных вида покрасочных пистолетов: HVLP и LVLP. Первый из них (High Volume Low Pressure) предлагает мастеру использовать большой объем и маленькое давление воздуха, тогда как второй – Low Volume Low Pressure, что значит, «маленький объем и низкое давление». В основном используются пистолеты первой категории, но, невзирая на то, какое бы устройство не использовалось, настройки, практически, одинаковые.

Главное, на что следует обращать внимание во время настройки:

Подача воздуха – снизу;

Подача смеси, а именно – самой краски;

Настройка ширины факела, в частности, сверху;

Или снизу.

Изначально в пистолете необходимо все показатели выставлять на «ноль».

Открываем давление воздуха.

Слишком много выставлять не нужно, средний расход – 2 атмосферы.

После этого открываем факел.

Если чувствуется, что воздуха мало, его нужно немного добавить.

И в конце постепенно добавляется краска.

При этом, следует сделать немного шире факел.

В основном, хороший факел должен иметь овальную форму и примерно следующие размеры.

Некачественный факел имеет разные размеры с двух противоположных сторон, а также подтеки.

В то же время, если до конца убрать факел, получится прокрашивание точкой, при этом, понадобится также убрать краску.

Этот вариант подходит в том случае, если надо покрасить полости, аккуратно и красиво, в разных местах.

Для оптимальной покраски «обычным» факелом желательно, чтобы каждый последующий штрих наполовину перекрывал следующий. Этот вариант покраски называется «в два слоя».

Сопло до окрашиваемой поверхности должно быть примерно на расстояние ладони с вытянутым большим пальцем.

Если приставить пистолет ближе к поверхности, которая будет окрашиваться, возможны подтеки; если расстояние будет большим – будет плохое перекрытие, в результате чего получится не очень презентабельный вид. Поэтому желательно выполнять процесс ритмично и на одинаковом расстоянии.

В качестве эксперимента попробуем покрасить деталь от автомобиля джип, которая ставится на кузов и получается универсал.

В нашем случае понадобилось выполнить кантики по краям, а отдельные части были дополнены элементами из стекловолокна, поэтому в процессе покраски нам придется немного импровизировать.

После настройки пистолета, приступаем к процессу покраски.

Начинать необходимо с проема, первый слой краски будет использовать примерно 70%. Если краски будет мало, ее можно добавить, но не слишком много.

Между нанесением слоев нужно делать паузу минимум пять минут, чтобы краска хорошо «пропиталась». Как только металик начнет приобретать матовую окраску, это будет значить, что он уже высох.

Второй слой следует наносить способом двойного перекрытия, чтобы поверхность была мокрой, но без подтеков.

Не следует забывать о необходимости периодического прочищения фильтра.

После того, как второй слой подсохнет, понадобится сделать немного меньше давление, чтобы краска вылетала из пистолета крупинками.

Расстояние необходимо будет увеличить и покрывать поверхность для того, чтобы выровнять отдельные участки. Этот заключительный этап называется «эффектный слой».

Наносить его нужно равномерными движениями, чтобы всюду получилось равномерное покрытие.

Тоже самое касательно настроек для лака. Понадобится:

Побольше открыть подачу;

Открыть на максимум факел;

Настроить подачу немного больше 2-х атмосфер.

Сразу видно, что от лака факел намного шире, поэтому наносить лак понадобится гораздо быстрее и чаще.

После этого, мы выставляем и наносим приблизительно 70% лака, как и в случае с краской. Если сразу наложить влажный лак, он может поднять грунт или старую, плохую краску. Поэтому первым делом необходимо наносить такой «туманный» слой, который поможет устранить разного рода мелкие неприятности, в частности, между такими капельками будет выходить растворитель и отвердитель.

По окончании покраски нужно сполоснуть пистолет, для чего, перед началом чистки, понадобится вылить весь лак. Промывать лучше не менее двух раз, для этого следует залить в него 646 растворитель, закрыть крышку и хорошо его потрясти. После этого нужно слить лишнюю жидкость. В самом конце нужно открутить носик и оставить его в растворителе, чтобы он не засыхал.

В самом пистолете нужно оставить немного растворителя, чтобы внутри ничего не засыхало. Главное, чтобы после окончания работы не оставалось никаких пропусков, потому что их закрашивать достаточно тяжело.

Наиболее часто используемым инструментом автомаляра является краскопульт. Им наносят грунтовку, краску и лак. От выбора типа этого инструмента и правильной настройки краскопульта зависит и качество финишного покрытия кузова автомобиля. В этой статье мы постараемся разобраться с технологией калибровочных работ и научимся проводить тестовые замеры перед нанесением ЛКП на кузов авто.

Принцип работы покрасочного пистолета

Практически все модели краскораспылителей, которые применяются для покраски отдельных деталей машины или же кузова целиком в своей основе используют принцип пневматического распыления. Проще говоря, краска или лак подается по специальному каналу в краскопульте и под воздействием потока сжатого воздуха разбивается на мелкие частицы, далее материал выходит из сопла инструмента на большой скорости.

Таким образом, на выходе с воздушной головки образуется покрасочный факел из мелких частиц лакокрасочного материала, которые быстро движутся к обрабатываемой поверхности. Попадая на поверхность детали, эти частицы оседают на ней, создавая равномерный слой краски или лака.

Схема и основные узлы конструкции краскопульта

Чтобы произвести грамотную настройку краскопульта, вам нужно знать из каких деталей и узлов состоит этот инструмент и что за что отвечает при его работе.

Из основных составных частей можно выделить:

• каркас с каналами для подачи сжатого воздуха и покрасочных материалов, уровень подачи которых контролируется игольчатыми клапанами.
• рычаг спуска. Это кнопка, которая приводит в действие сам механизм.
• сопло краскопульта, в котором происходит смешивание воздуха и краски, в итоге образуется окрасочный факел нужного формата.
• емкость для краски в виде съемного бачка.
• винты для регулировки объема подачи воздуха от компрессора, или же краски. Подкручивая эти элементы, вы можете калибровать форму и размер пятна распыла.

Когда маляр нажимает на спускной клапан, сначала открывается канал подачи сжатого воздуха, а при дальнейшем нажатии начинает поступать и лакокрасочный материал.

Регуляторы и их функционал

При настройке краскопульта, для начинающих мастеров нужно понимать какие регулировочные винты есть и за что они отвечают. На примере краскораспылителя SATA мы покажем их функционал.

1. Регулятор формы факела. В данном случае он расположен сбоку, на пистолетах других производителей они могут быть и в другом месте. Данный регулятор отвечает за форму и размер выходящего факела из краски.
2. Регулятор подачи краски. Тут производится калибровка хода иглы, и таким образом происходит контроль подачи ЛКМ в канал.
3. Регулятор подачи воздуха. Данный тип настроек есть не на всех краскопультах. В данном примере он расположен сзади под регулятором подачи материала, но часто его можно встретить и на рукоятке инструмента.

Суть настройки покрасочного пистолета сводится к поиску оптимального соотношения подачи сжатого воздуха и краски. Если все сделать правильно, то на выходе должен получиться равномерный окрасочный факел, который в свою очередь будет четко распределять материал на обрабатываемой поверхности.

Типы краскораспылителей

Основным параметром классификации покрасочных пистолетов является рабочее давление, которое поступает в инструмент из компрессора и которое выдается в результате на воздушной головке. Зачастую выделяют три группы оборудования по этой характеристике:

• конвенциональные. Это тип устройств, которые работают при высоком давлении воздуха.
• HVLP (High Volume Low Pressure). В этом случае используется большой объем поступающего воздуха и низкое давление.
• LVLP (Low Volume Low Pressure). Тут же используется низкий объем и низкое давление.

Если говорить о качестве и экономической целесообразности, то к покупке стоит рассматривать два последних типа устройств. HVLP и LVLP краскопульты работают при давлении 0,7 – 1,2 бара. В то время как конвенциональное оборудование распыляет материал под давлением 3 – 4 бара.

В чем же плюс HVLP и LVLP пистолетов? Они имеют значительно высший показатель переноса краски на деталь. Под низким давлением краска меньше превращается в бесполезную пыль и лучше переносится на саму поверхность кузова автомобиля. У краскопультов типа HVLP и LVLP этот показатель переноса составляет 65% – 70%. У конвенциональных типов всего 30% – 45%. Исходя из этого, вы существенно экономите материал, особенно это ощущается при нанесении дорогих красок под металлик или перламутр.

Если вы используете в работе краскораспылители SATA, то этот производитель для настройки краскопульта HVLP или LVLP типа изготавливает специальные воздушные головки с двумя манометрами. Такую насадку можно купить отдельно, но зачастую ее нет у начинающего маляра, поэтому мы будем рассматривать альтернативные варианты калибровки.

Настраиваем входное давление

Покупая инструмент, обратите внимание и на то, что производитель указывает оптимальное значения давления воздуха на входе в краскопульт. Этот параметр можно посмотреть в технической документации.

Настройку давления воздуха лучше всего производить согласно показателям манометра установленного на рукоятке краскораспылителя. Обосновано это тем, что выставив давление на компрессоре, оно непременно будет отличаться на входе в пистолет, поскольку будут потери в воздушном канале и фильтрах установленных в систему. Иногда показатель падает на 1 бар и больше, что может сказаться на качестве работы мастера. С манометром на рукоятке вы сможете получить более точные данные для настройки.

Ниже, мы рассмотрим несколько вариантов подбора нужного давления исходя из различных конструктивных особенностей краскопультов.

Вариант 1. С использованием манометра-регулятора.

Опираясь на схему, для лучшего понимания вам нужно будет провести следующие шаги.

1. Открываем на максимум винты контролирующие подачу сжатого воздуха и размера окрасочного факела. При этом винт подачи краски может быть в любом положении и на данном шаге он нас не интересует.
2. Далее жмем на спускной рычаг и ждем поступления сжатого воздуха. Удерживая кнопку краскопульта, прикручиваем регулировочный рычаг подачи воздуха и выставляем на манометре в рукоятке нужный показатель давления указанный производителем. В случае с HVLP и LVLP устройствами этот показатель будет около 1,5-2,5 бар.
3. После выставления давления воздуха, полностью выкручиваем регулировочный винт, отвечающий за подачу материала. Опять нажимаем на кнопку и смотрим результат на тестовой поверхности. Но про тестирование инструмента мы поговорим ниже.

Вариант 2. Есть встроенный манометр.

В более дорогих и «нафаршированных» моделях краскопультов есть встроенный цифровой манометр, который еще больше упрощает настройку краскопульта для покраски автомобиля, особенно для новичков.

Тут технология следующая:

1. Откручиваем винт регулятора размера факела полностью.
2. Нажимаем на спускной клапан.
3. Выставляем нужный показатель давления с помощью регулировочного винта подачи сжатого воздуха.

Вариант 3. Манометр без регулятора.

Такие случаи также бывают. Тут процесс будет следующим:

1. На максимум открываем канал подачи воздуха.
2. Также на максимум откручиваем и регулятор размера факела.
3. Нажимаем кнопку на краскопульте.
4. На редукторе компрессора или фильтр группе выставляем нужный показатель давления.

Вариант 4. Если манометр вообще отсутствует.

Это наименее точный способ настройки. Без измерительных датчиков вам будет сложно ориентироваться по давлению, поступающему в инструмент. Обычно мастера в таком случае «на глаз» выставляют параметры на компрессоре или же фильтр группе.

Тут можно учитывать примерные потери показателей при прохождении воздушного канала и фильтров. Так на воздушный канал диаметром 9мм и длиной около 10 м, могут припадать потери около 0,6 атмосфер, а в фильтрах около 0,3 – 0,5 атмосфер. Если фильтры забиты, то потери будут выше. Используя данную погрешность, выставляют и нужное давление на компрессоре.

Пошаговая инструкция:

1. На максимум откручиваем регулятор подачи воздуха и размера факела.
2. Нажимаем спускной рычаг.
3. Выставляем на компрессоре давление согласно заданному производителем и накидаем сверху 0,9 – 1 бар.
4. Тестируем полученный результат.

Вариант 5. Если краскопульт no name.

Часто можно встретить случаи, когда неопытный маляры покупают дешевый китайский краскопульты, у которых даже нет технической документации. Перед вами встанет задача подбора рабочего давления воздуха для этого инструмента, и тут вы потратите много сил и нервов для того, чтобы хоть немного настроить дешевый вариант краскораспылителя.

Для калибровки такого инструмента в бачок с материалом заливают эмаль. Далее полностью откручивают все регуляторы. Нажимают на клапан и, регулируя винт подачи воздуха, добиваются максимально ровной формы окрасочного факела. При этом сам краскопульт размещают на расстоянии около 15 см от тестовой поверхности. Когда вы получите «лучший из возможных» результат это и будет рабочим давлением.

Работать с копиями известных брендов будет практически не реально, так как опытные мастера говорят, что добиться равномерного факела фактически не реально и в любом случае будут «плевки» краской и наплывы. Лучше не экономить на оборудовании и сразу купить приобрести хороший инструмент.

Настройка размера факела краскопульта

На самом деле максимально равномерное покрытие получается при работе с максимальным размером окрасочного факела. Чем шире распыляемое пятно правильной формы, тем более равномерный слой ЛКП вы получите в результате, это в частности обусловлено и меньшим количеством проходов и переходов между ними.

Существуют и исключения в этом вопросе. Например, если вы осуществляете локальную покраску, или же обрабатываете места изгибов, труднодоступные детали и прочее. В таких случаях размер факела нужно регулировать, подкручивая отвечающий за это винт на корпусе краскопульта.

Регулируем подачу лакокрасочных материалов

При полной покраске кузова авто или же отдельных его деталей, лучшим решением будет полностью открыть регулятор подачи краски. В случаях частичной обработки поверхности или работы с труднодоступными областями деталей можно корректировать подачу материала согласно выставленных вами требований.

Учтите, что при максимально открученном регуляторе краски будет минимальный износ сопла и иглы покрасочного пистолета

Выбор диаметра сопла

На работу краскопульта с различными типами материалов напрямую влияет такая деталь как сопло и его диаметр. Тут работает формула: чем гуще материал – тем дюзу больше размера нужно вкручивать на инструмент.

Часть производителей в технической документации даже указывают, какой размер сопла использовать для материалов с различной вязкостью. Мы предоставим вам, примерные характеристики, на которые можно ориентироваться.

• базовая краска (эмаль) – 1,3 – 1,4 мм.
• акриловые эмали и лаки – 1,4 – 1,5 мм.
• грунтовка – 1,5 – 1,8 мм.
• жидкая шпаклевка – 2 – 3 мм.
• резиносодержащие покрытия (антигравий) – 6 мм.

Каждый мастер выбирает тот размер сопла, с которым ему удобно работать. Ведь чем меньше дюза, тем меньший расход материала и на выходе будет тоньше слой, но работать нужно будет дольше. Если брать больший диаметр сопла, то возможны подтеки материала на поверхности, и без практики нанесения краски или лака новичку будет сложно избежать дефектов.

Тестирование краскопульта

После того как вы провели предварительные настройки, вам нужно протестировать полученный результат на черновой поверхности, перед тем как начать работать с кузовом авто.

Существует три основных теста, которые маляра проводят перед началом работ, чтобы проверить корректность работы инструмента, и при необходимости немного его откалибровать.

1. Тест на правильность формы отпечатка факела.
2. Тест на равномерность распределения материала в факеле.
3. Тест на качество распыления.

Давайте пошагово разберем каждый из них.

Тест на правильность формы отпечатка факела

Для начала в качестве тренировочной поверхности обычно используют лист бумаги, для этого его закрепляют на стене, чтобы удобно было тестировать оборудование.

1. Узнайте рекомендуемое расстояние удаленности краскораспылителя от рабочей поверхности, а это для типов HVLP и LVLP 15 – 20 см, а для конвенциональных аппаратов около 20 см. Поднесите инструмент на такое расстояние.
2. Направьте воздушную головку перпендикулярно листу и на 1 секунду зажмите спускной клапан.
3. Проанализируйте форму полученного отпечатка от факела.

Чтобы оценить результат мы приведем изображения того как должно быть и как быть не должно.

В идеале должна получиться форма вертикально вытянутого овала с равномерно распределенной краской по всей площади, при этом края могут быть немного размыты. Не должно быть выпуклостей и впадин на боковых частях овала, а также краска должна распыляться без просветов.

Причиной нарушения формы или однородности пятна факела является неправильная регулировка, и вам нужно подогнать настройки краскопульта. Если вы заметили наплывы краски в центре пятна или на краях, то попробуйте прикрутить винт подачи материала. Если же форма факела имеет вид восьмерки, то уменьшите входное давление. Форму в виде банана пятно получает за счет того, что забился один из каналов воздушной головки пистолета.

Тест на равномерность распределения материала в факеле

Для этой процедуры вам нужно развернуть краскопульт в горизонтальное положение, и на чистый лист бумаги, подвешенный на стене начать распылять краску. Распылять нужно до тех пор, пока материал не начнет стекать по листу вниз. По скорости стекания и расстояния между ними можно судить о равномерности распределения краски по всей площади, наносимой факелом.

Пример образцов, по которым вы можете сориентироваться приведен ниже на фото.

Тест на качество распыления

Этот тест имитирует реальный процесс нанесения материала на деталь машины. Нужно зажать спускной рычаг и провести по горизонтали краскопультом закрашивания несколько листов бумаги. Вы сможете опробовать инструмент в работе, определиться с размером сопла, если слой очень тонкий или слишком много «поливает».

На этом настройка краскопульта для авто завершена и можно приступать к работе.

Видео об универсальной калибровке инструмента фирмы Walcom.

Выводы. С помощью такой настройки вы сможете подстраивать инструмент под различные типы краски и под лак, которые имеют разную вязкость состава. Старайтесь подходить к вопросу комплексно, проверяя все опции перед началом работ, и не экономьте на инструменте.

Видео настройки китайского пистолета девилбис.

Дополнительные полезные материалы

Настройка краскопульта Walcom.

Формы отпечатков факела и рациональность их использования.

На этом процесс настройки краскопульта завершен, и можно приступать к работе. Напишите в комментариях как вы проводите настройку своего покрасочного пистолета, и какие нюансы являются наиболее важными.
