Без надежной проводки жизнь в квартире или доме сразу теряет свой комфорт. Чтобы условия были максимально удобными, стоит позаботиться обо всем, что касается электрики. Не исключением являются и подрозетники. Без них просто невозможно качественно установить розетку, которая будет выдерживать максимальные нагрузки.

Что представляет собой подрозетник и какие бывают его виды

Подрозетник - это специальные коробки, которые изготавливаются из различных материалов (обычно пластик или металл). Главной задачей данного инструмента является заделывание собой отверстий в стене и установка в него розетки.

Лучшим материалом для изготовления является пластик. Розетка на нем держится уверенно и надежно. Металлические подрозетники (также их называют гильзами) используются обычно только в деревянных домах, так как этого требует техника безопасности. Снижение спроса на гильзы объясняется тем, что такие приборы имеют более слабое скрепление с розетками (по сравнению с пластиковыми аналогами). Кроме того, своими острыми краями они способны повредить важные провода.

Виды подрозетников

Для монтажа не подойдет любой подрозетник. Выбирать их необходимо в зависимости от стены, в которую они будут устанавливаться. Всего существует 2 данных группы:

• На бетонные стены. Из названия становится очевидным, что монтаж таких подрозетников осуществляется в бетонной стене. Но кроме этого они пригодны для пенно- и газобетонных, кирпичных и керамзитных покрытий.
• Для гипсокартонных поверхностей, а также для конструкций из фанеры и ДСП используются инструменты другой группы.

Подготовительные работы

После покупки подрозетника следует провести специальные подготовительные работы. Много времени для этого не потребуется. Главное, провести качественную оценку стены.

Внимание ! В некоторых случаях вместо одного подрозетника используется целый блок из объединенных нескольких приборов. При их установке не стоит забывать о расстоянии между центрами каждого подрозетника.

Монтаж в бетон

Когда подрозетник куплен, подготовительные работы проведены, можно переходить к установке. Однако провести монтаж подрозетников в бетонную стену голыми руками вряд ли кому-то удастся. Поэтому обязательно потребуются следующие инструменты:

• Дрель со сверлом для бетона;
• Перфоратор;
• Специальные коронки для сверления бетона. Их диаметр должен соответствовать размерам монтируемого прибора;
• Обычные карандаш и линейка;
• Зубило с молотком;
• Болгарка со специальным полотном по бетону;
• Шпатель;
• Гипс. Подойдет как строительный, так и медицинский;
• Нож для бумаги

Такие инструменты как болгарка или перфоратор необходимы обязательно. Если личного инструмента нет, можно арендовать в специализированных строительных магазинах.

Когда весь арсенал собран, можно переходить к следующему этапу.

Разметка и проделывания отверстия для подрозетника

Перед монтажом следует обязательно провести точную разметку места, в котором будет установлен подрозетник. Высота будущих розеток и выключателей подбирается индивидуально, но по желанию можно воспользоваться следующими профессиональными стандартами:

• В жилых комнатах розетки размещаются на высоте в 30 см от покрытого пола;
• В кухне, для удобства, высота от пола достигает 120 см;
• Высота выключателя - 90 см.

После определения оптимальной высоты к нужному месту приставляется подрозетник. Контур обводится карандашом.

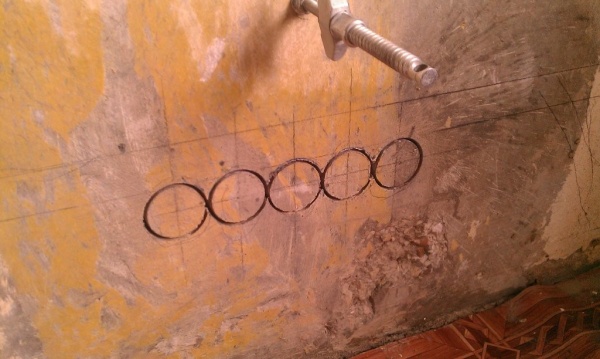

Теперь перед установкой остается только просверлить нужное отверстие. Для этого на перфоратор ставится специальная круглая коронка. Она напоминает небольшой отрезок трубы с острыми зубьями, которые и будут просверливать стену. Сверлить следует пока коронка полностью не войдет в стену. После этого центральная часть, с применением зубила, дорабатывается в глубину.

Совет ! Чтобы коронка легче прорезала необходимые отверстия, в центре, разметки можно проделать отверстия с помощью дрели.

При отсутствии коронки, можно воспользоваться и другими способами. Всего их 2 и каждый кардинально отличается. В первом случае используется перфоратор или дрель со специальным сверлом (победитовым). По контуру размеченного круга просверливаются специальные отверстия с как можно большей глубиной. Находиться они должны близко друг другу. После этого центральная часть выбивается зубилом. Преимуществом данного метода является скорость. Использование коронки быстро нагревает электроинструмент, поэтому он периодически должен отдыхать. Поэтому для проделывания 12-15 углублений может уйти весь день. В данном случае такого недостатка нет.

Также подготовить место для подрозетника можно с помощью болгарки. Для этого следует еще раз воспользоваться карандашом и линейкой. Обведенный круглый контур следует преобразовать в квадрат, прочертив с каждой стороны по одной ровной линии. После этого по прямым линиям следует пройтись болгаркой. Также, как и в предыдущих вариантах, середина выбивается зубилом.

Корректировка глубины

После того как отверстие проделано следует проверить, полностью ли в него входит подрозетник. В идеальном варианте прибор должен стать четко вровень со стеной. В таком случае будущая розетка или выключатель вплотную станут к стене.

Совет ! Подрозетник имеет ненужную кромку. При ее обрезании прибор отлично войдет в стену.

После этого в стене проделывается штроба, которая позволит подвести провод. Он в свою очередь вставляется в подрозетник с тыльной стороны. После продевания провода инструмент вставляется в проделанное отверстие.

Заключительный этап

Практически вся работа проделана, остается лишь закрепить подрозетники с помощью специального раствора. Готовить его нужно небольшими количествами и только перед заделыванием, так как застывать он начинает уже через несколько минут. Для его приготовления в гипс необходимо постепенно добавлять воду. Смесь при этом постоянно помешивается. В итоге должна получиться масса, которая по своей консистенции напоминает густую сметану.

Важно ! Перед выполнением работы, отверстие следует промыть водой, таким образом, убрав ее от лишней пыли.

Когда вся влага впитается, в отверстие шпателем выкладывается раствор, в который и вставляется подрозетник с проводом. Устанавливать его следует тщательно, чтобы он не выступал, иначе в будущем будут заметны явные дефекты. После этого оставшимся раствором заделываются все щели.

Установка в кирпичную стену

Монтаж подрозетников в кирпичную стену ничем не отличается от описанного выше варианта. То есть, понадобятся все те же инструменты. Способ проделывания отверстий также подойдет любой из уже указанных. А вот монтаж подрозетников в гипсокартон несколько отличается. Об этом и пойдет далее речь

Подрозетник в гипсокартонную стену

Перед установкой прибора следует тщательно подготовить поверхность. Чтобы в процессе сверления она не крошилась и не ломалась, следует обработать стену большим количеством грунтовки, которая укрепит ее структуру.

Когда гипсокартон высохнет, можно переходит к сверлению отверстий. Использовать для этого можно как специальные коронки, так и простую дрель с применение монтажного ножа. Важно, чтобы дырка была той же диагонали, что и установочная коробка. Чтобы этого добиться, рекомендуется для начала провести разметку тем же способом, как и в случае с бетонной стеной.

Когда отверстия готовы, в них вставляется коробка, с которой предварительно следует снять все перемычки, которые не позволяют просунуть кабель. Чтобы обеспечить прочность, подрозетник следует туго затянуть винтами. Также посадочное место (перед фиксацией) можно дополнительно прошпаклевать. Это также укрепит конструкцию.

Установка розетки

Монтаж розетки в подрозетник является финальным этапом. Данная процедура занимает всего несколько минут, но при этом следует придерживаться следующих правил:

• С самого начала следует снять верхнюю крышку. Для этого в центре откручивается болт.
• После следует расслабить контакты, в которые вставляются провода. Чтобы в будущем избежать перегрева, контакты следует затянуть как можно туже.

Устанавливались в стене без возможности замены, то есть, попросту говоря, вмуровывались. В случае неисправности заменить такую розетку было невозможно – необходимо было расковырять стену и достать старое изделие. Сейчас же почти каждый хозяин знает, что такое установка подрозетников – ведь именно благодаря им замена вышедших из строя выключателей, розеток и аппаратов стала намного легче и проще. Однако то, как установить подрозетник правильно и ровно, знают не все, поэтому разберем этот вопрос подробней.

Как выбрать подрозетник

Кое-какие полезные советы помогут установить подрозетники именно так, как это необходимо:

1. Покупая подрозетник, приобретайте сразу же вместе с ним и розетки и выключатели. Сразу же в магазине убедитесь, что розетка свободно входит в подрозетник, ее можно будет при этом зафиксировать шурупами и внутри подрозетника поместить запас проводов. Не нужно стесняться попросить продавца дать другой подрозетник – не сделав этого, потом, может быть, придется идти и покупать новые.
2. Применив эти советы, можно установить подрозетник практически в любую стену, даже не имея особого опыта. Главное – следовать всем рекомендациям, приведенным в этой статье.

Видео

В этом видео детально рассказывается про установку подрозетников:

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток . У них не будет особых осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича предстоит пройти путь тернистый и трудоемкий. Но прежде чем тронуться в выбранном направлении, следует выяснить, как установить подрозетник в полнотелую стену.

Стартовый этап: разметка

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод законов ПУЭ:

• в парных и моечных помещениях, душевых отсеках и саунах установка розеток штепсельного типа со всеми полагающимися причиндалами запрещена;
• банную электросеть обязательно необходимо подсоединить к заземляющему контуру или к молниезащите;
• от дверного проема размещенной в бане душевой кабины розетку следует удалить как минимум на 60 см;
• источник питания банной проводки устанавливать разрешается в комнате отдыха;
• щиток следует оснастить дифавтоматом или иным средством защиты.

Есть совет, не обозначенный в правилах ПУЭ, но имеющий технически обоснованное право на существование. Подвести кабель к розетке лучше снизу, чтобы капли конденсата случайно не затекали в прибор. Особенно, если из-за неправильно установленного подрозетника между защитной рамкой и стеной окажутся прорехи. Высота расположения розетки выбирается произвольно в интервале 30 – 60 см от линии пола. Лимитов каких-либо у этого параметра нет: т.е. монтируем так, как самим для пользования будет удобно.

О вводе кабеля в подрозетник речь не зря заводилась. Под него ведь нужно будет штрабу долбить, что также относится к трудоемким и пыльным занятиям. Кабель денег стоит. Затем предстоит заделывать борозду штукатуркой, алебастром или цементным раствором. Опять затраты. Значит, во имя сокращения расходов нужно придумать заранее, как рационально расположить силовую линию, а потом:

• нарисуем на стене кратчайшую траекторию для будущего движения электродов и определим на ней оптимальную точку для монтажа коробки;
• через выбранную точку прочертим горизонталь с вертикалью, контролируя собственную интуицию уровнемером, угольником и отвесом;
• от центра их пересечения отложим отрезки, равные внешнему радиусу подрозетника;
• приложим данную установочную коробку к стене, обратив ее к себе тылом;
• совместим обозначенные точки с краями коробки и вычертим на сене ее абрис.

Знатно подготовились. Теперь можно приступать к формированию борозд и основного отверстия.

«Бурильно-дробильный» процесс

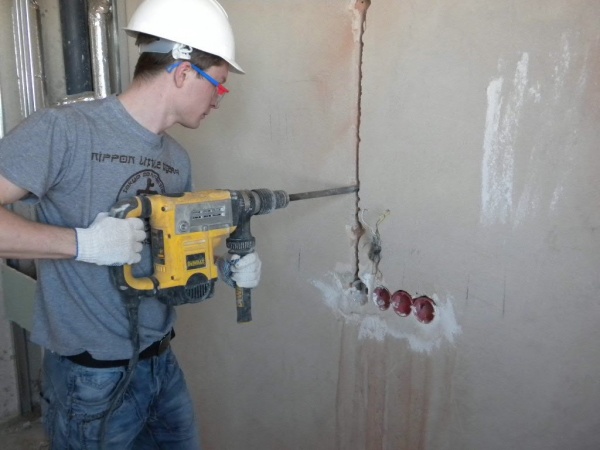

Бурить бетонную стену можно болгаркой. Но гораздо полезней запастись перфоратором с алмазной коронкой, применяемой для формирования широких отверстий. Некое подобие прицела карабина на стене мы вычерчивали неспроста. Центральная точка рисунка нужна для верного попадания в обозначенное место сверла кольцевой коронки. Сверло забурится в толщу стены первым и направит коронку в нужное русло. Не забудем про ограничитель глубины бурения. Он автоматически завершит работу инструмента по достижении намеченной цели. Глубину вычислим, добавив к высоте подрозетника 1,5 см для нанесения на дно отверстия сцепляющего раствора.

Последовательность бурения отверстия под установочную коробку:

• смочим участок стены, если наша коронка не предназначена для сухого бурения бетонных конструкций;
• оснастим перфоратор имеющимся у нас буром;
• установим сверло в обозначенную точку;
• придерживаясь режима «вращение с ударом», сделаем для начала пару пробных включений;
• бурим стену до остановки инструмента.

За неимением перфоратора можно воспользоваться ударной дрелью, а чтобы сделать рядом несколько нешироких отверстий и доработать углубление до нужных размеров зубилом. Можно вообще только зубилом «дырявить» стену, но это муторно и слишком долго.

Непосредственно установка монтажной коробки

• Примерим установочную коробку к сформированному отверстию. Пусть не пугает запас глубины. Штукатурка, цементный раствор или алебастр поможет выровнять все со стеной.Строительный алебастр твердеет слишком быстро для неопытных рук домашнего мастера. Крепить коробку в отверстии лучше с помощью штукатурки.
• Убедившись в успешном завершении работ с отверстием для подрозетника, подведем к нему штрабу по прочерченной траектории. Вот ее лучше прорезать болгаркой и добить зубилом.
• Выломаем намеченный производителем коробки люк в его боковине. Через полученное отверстие потом протянем кабель.
• Очистим пробуренное отверстие от цементной пыли и обработаем его грунтовкой.
• Наносим в отверстие штукатурку без показной щедрости.
• Вставляем в отверстие подрозетник так, чтобы выломанный люк для введения кабеля оказался напротив штрабы. Придавливаем коробку до установки заподлицо с «потерпевшей» стеной.
• Спустя 7-10 минут удаляем излишек штукатурки и выравниваем поверхность шпателем.
• Ждем пару часов отвердевания штукатурки, затем подводим к коробке проводку.
• Проложим кабель по предназначенной для него борозде, рассчитав, что примерно 20 см его нужно завести в подрозетник.
• Для временной фиксации кабеля в штрабе используем алебастр, потому что он быстро схватывается. Нашлепки алебастра наносим через каждые полметра.
• Отступив приблизительно 5 см от абриса отверстия под коробку, кабель фиксируем пластиковой скобой для надежности.

В завершении вводим силовую линию в люк подрозетника и… умиротворенно потираем руки, потому что установка коробки завершена.

Порозетники для шлейфа розеток монтируем точно так же. Только отверстие бурим большое, вычертив предварительно все контуры коробок на стене. Для двух расположенных рядком розеток продается замечательная альтернатива – коробка на «два посадочных места».

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетникис распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

• В коробке по аналогии с вышеописанным способом выламываем люк.
• Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
• Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Подрозетник является специальным инструментом, монтирующимся в различные конструкции, его используют, чтобы установить розетки и выключатели. Вопрос состоит в том, как установить подрозетник, чтобы в дальнейшем не возникли заминки в ремонтных работах, когда потребуется замена старых выключателей.

Вконтакте

Одноклассники

Виды подрозетников

Для начала стоит определиться, какие бывают виды подрозетника. Обычно их подразделяют на две группы:

• На бетонные стены- такие изделия предназначены для бетонных, кирпичных, пенобетонных, газобетонных и блочных керамзитных стен. Для таких подрозетников нужно заранее подготовить отверстие для монтажа, а фиксируют их раствором.
• На гипсокартонную стену- такие изделия предназначены для гипсокартонных стен, ДСП-конструкций, фанерных сооружений. Такие подрозетники крепят с помощью распорных лапок в отверстия для монтажа.

После выбора подрозетника нужно заняться подготовительными работами.

Подготовительная работа

Она заключается в оценке стены, на которую будет крепиться подрозетник, а также подбор самого изделия по размеру, форме, и материалу, из которого он изготовлен. Все эти параметры бывают совершенно различными.

Бывают ситуации, когда нужно установить единый блок (это несколько, объединенных между собой подрозетников). При этом важно помнить про межосевое расстояние (т.е. расстояние между центрами подрозетников) и об одинаковом диаметре самих изделий.

Обратите внимание!

Сам монтаж цельного блока производится по такому же принципу, как и установка обычного подрозетника.

Следующим этапом является монтаж подрозетников.

Отверстие для подрозетника

Инструменты для монтажа и выбор способа установки

Подрозетник устанавливается с помощью следующих инструментов:

• Карандаш с линейкой,
• Сверло для бетона,
• Зубило с молотком,
• Коронки, чтобы сверлить бетон (диаметр коронки должен соответствовать диаметру подрозетника),
• Болгарка (плюс к ней полотно по бетону),
• Строительный или медицинский гипс, алебастр,
• Нож для бумаги,

После подготовки инструментов, нужно выбрать способ как будет устанавливаться подрозетник, вернее как подготовить углубление для подрозетника. Таких способов три:

1. пробить нужное место в кирпичной, бетонной или газобетонной конструкции, и затем закрепить его расвором,
2. обустроить нишу в гипсокартонной стене или фанерной конструкции и закрепить подрозетник специальными лапами,
3. вместо подрозетника использовать монтажную площадку, как основание под выключатель или розетку.

Выбрав способ монтажа можно приступать к разметке стены под будущую розетку.

Как правильно сделать разметку?

Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:

• в комнатах розетки устанавливают на тридцати см от пола,
• в кухне розетку устанавливают около 120 см от столешницы,
• выключатели устанавливают на 90 см от пола.

Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.

Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.

Устанавливайте подрозетник на удобном уровне

Монтаж подрозетника в бетон

Установка подрозетника в бетонную стену происходит с помощью специального раствора (для этой цели подойдет гипс или алебастр), но перед этим надо просверлить место, где будет располагаться подрозетник. Для этого есть несколько способов.

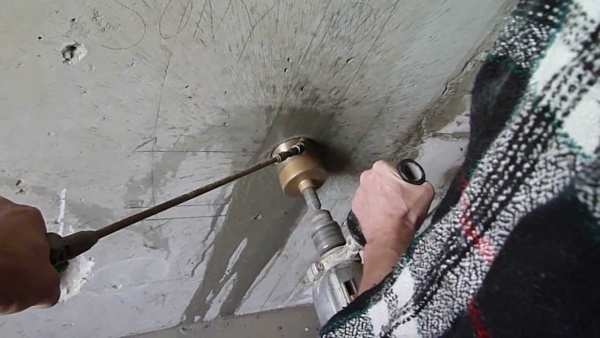

Один из них заключается в установке с помощью коронки (специального инструмента в форме отрезка трубы), размер которой — 70 мм. Подрозетник обычно бывает диаметром 67 мм, иногда чуть больше. По кругу коронка снабжена победитовыми зубьями (режущие сегменты из твердого сплава), с помощью которых происходит нарезка круга. С помощью этой коронки и перфоратора отверстие просверливают в бетонной конструкции. Делать это нужно аккуратно, чтобы не задеть провод. Сверлить нужно до того момента, пока коронка полностью не окажется в стене.

Обратите внимание!

Чтобы коронка легче прорезала стену, в центре можно дрелью сделать дырку.

После этого коронка вытаскивается, а само отверстие дорабатывается в глубину с помощью ударной биты или зубила.

Второй способ- это сверление отверстия для подрозетника с помощью дрели или перфоратора с победитовым сверлом. Для этого сам подрозетник прикладывается к стене и обрисовывается. Потом с помощью ударной дрели или перфоратора нужно просверлить несколько отверстий: в центре и по кругу. Дырки должны максимально глубоко уходить в бетон и находиться близко друг к другу. После этого останется сделать отверстие необходимого размера.

Третий способ самый быстрый, но и самый пыльный. Для него потребуется болгарка. Сначала нужно сделать соответствующую разметку: крест у нас уже есть, теперь нужно обрисовать на стене подрозетник, и провести четыре линии, сделав из круга квадрат. Дальше дело остается за малым- пройтись болгаркой по всем отмеченным линиям. Главное здесь- не задеть провод. После этого останется добить отверстие по необходимому размеру зубилом.

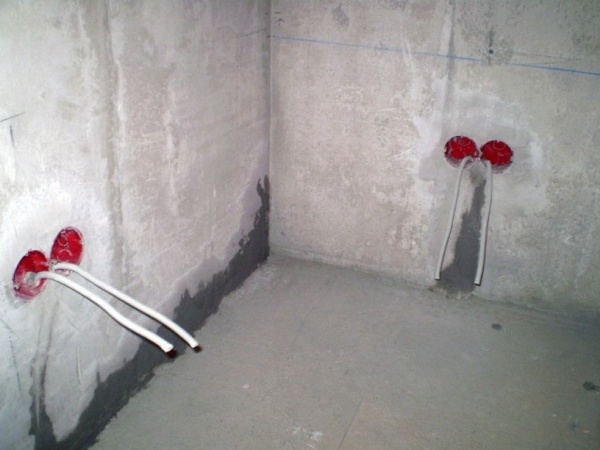

На фото установка подрозетника в бетонную стену

Подгон места под подрозетник

После приготовления места, нужно проверить, подходит ли оно подрозетнику. Если отверстие сделано коронкой, то ширина подойдет, за это можно не волноваться. Здесь нужно смотреть глубину. Глубина отверстия должна быть такая, чтобы подрозетник туда провалился миллиметров на пять. При этом стоит помнить одну маленькую хитрость: на подрозетнике есть кромка, которую лучше отрезать. Таким образом, подрозетник полностью войдет в отверстие, что позволит декоративной рамке выключателя плотно прилегать к стене, не оставляя зазор. После того, как подрозетник установлен, в конструкции изготавливается штроба для завода провода в изделие. С обратной стороны подрозетник имеет прорези для проводов. В эту прорезь и нужно вставить провод, и после чего установить подрозетник в отверстие. Теперь осталось только рассказать, как закрепить подрозетник в стене.

Изготовление раствора и закрепление подрозетника

Для подготовки гипсового раствора нужно взять посудину, насыпать туда гипс и, постоянно размешивая, добавить воду. В итоге нужно получить однородную сметанообразную массу. Начинать работу с раствором нужно сразу же, иначе по прошествии пяти минут он застынет. Этим раствором подрозетник закрепляется в отверстии. Перед самим монтажом в отверстии нужно все хорошо намочить и подождать, чтобы вода впиталась.

После этого раствор нужно шпателем наложить в отверстие, и вставить в него подрозетник, не забывая о проводе. Вставить его нужно так, чтобы он не выставлялся, чтобы потом не было бугра и лишних проблем. После этого раствором нужно заполнить все боковые щели и зашпатлевать вокруг.

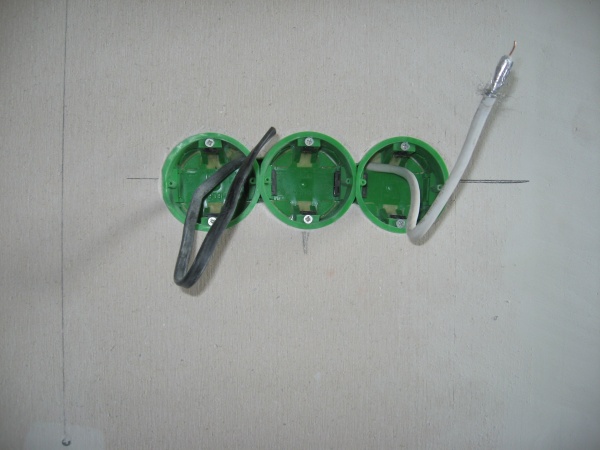

Установить подрозетник в гипсокартон еще проще. Для этого в гипсокартоне нужно прорезать отверстие, размером с подрозетник. После этого он фиксируется в стене распорными лапками. Теперь нужно заняться шпатлевкой посадочного места (специального места для установки подрозетника), чтобы конструкция была прочной. Данный монтаж не требует много инструментов, все работы можно сделать с помощью ножа, отвертки и шпателя.

Подрозетник - важный компонент розетки, от правильности установки которого зависит надежность ее крепления и многое другое.

За последнее время, число используемых в быту электрических приборов значительно выросло и потому установка новой электроточки требуется довольно часто. В связи с этим инструкция о том, как установить подрозетник, довольно востребована среди домашних умельцев.

Важную роль играет то, в какую стену предполагается монтировать розетку. Различают два вида: полнотелые и пустотелые (каркасные).

Полнотелые: деревянные (брус, бревно) и каменные (кирпич, бетон, пеноблоки и пр.)

Особенности:

• высверливаемое отверстие на 5-10 мм больше диаметра подрозетника: зазор заполняется фиксирующим раствором;
• применяется подрозетник самой простой конструкции - без прижимных планок.

Накладные, применяемые в гаражах и хозпостройках, устанавливаются проще, подрозетники для них в данной статье не рассматриваются.

Количество силовых точек

При установке нескольких розеток рядом требуется определить межосевое расстояние между ними, поступают одним из следующих способов:

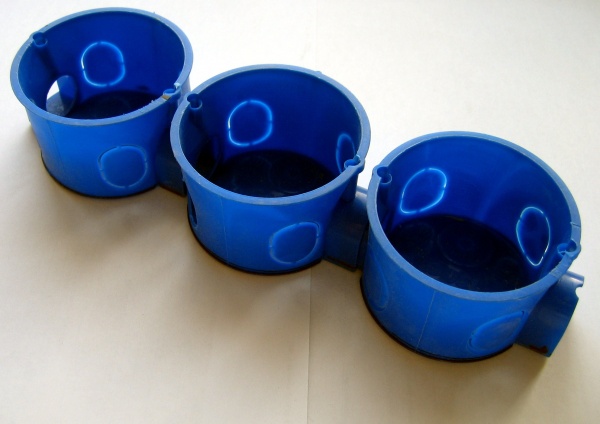

1. приобретают блок подрозетников. В нем стаканы связаны перемычками и отстоят друг от друга на правильном расстоянии (обычно 71 мм). Остается лишь перенести их очертания на стену;
2. при установке отдельных розеток: прикладывают на столе друг к другу лицевые панели и замеряют межосевые расстояния между ними.

Те, кто занимается монтажом профессионально, изготавливают шаблон в виде рейки с отмеченными центрами отверстий либо трафарет с прорезями.

Классификация подрозетников

Подрозетники классифицируются по нескольким признакам.

По материалу:

1. пластмассовые . Наиболее распространены. Стоят недорого, достаточно долговечны;
2. металлические . Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.

1. для установки в полнотелые стены . Конструктивные элементы имеются только внутри - отливы для крепления розетки;
2. для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.

По способу установки:

1. встраиваемые . Имеют вид стакана, устанавливаются в отверстие в стене;
2. накладные . Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.

По форме:

1. круглые . Самый распространенный вариант;
2. овальные . Применяются для установки двух устройств, например, розетки и выключателя;
3. квадратные . Встречаются редко. В основном такую форму имеют накладные подрозетники.

Подрозетник для каркасной стены можно установить в полнотелую - необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.

Размеры стаканов

Подрозетники для обычной установки, предлагаемые отечественными производителями, имеют наружный диаметр 68 мм и глубину 45 мм. Выпускаются и увеличенные модели - глубиной 60 и 80 мм. Они используются при необходимости расположить в подрозетнике расключения, например, при последовательном подключении розеток () или отсутствии отдельной распределительной коробки.

Подрозетники для каркасных стен имеют меньшую глубину - до 25 мм. Продукция зарубежных производителей может несколько отличаться по размерам. Например, диаметр подрозетников марки Schneider Electric составляет 65 мм, марки Legrand - 70 мм.

Столь незначительные различия в диаметре обычно не играют особой роли, поскольку они варьируются в пределах запаса хода крепежных распорок розетки (положение регулируется винтами). Тем не менее рекомендуется отправляться в магазин за подрозетником с розеткой для примерки.

Подготовка к монтажу и разметка

На подготовительном этапе следует определиться с местоположением новой розетки и траекторией прокладки к ней провода.

различают два способа установки:

1. евростандарт : в 15-30 см от пола. Удобно, если прибор включен постоянно - шнур лежит на полу и не перегораживает комнату;
2. советский ГОСТ : в 100 см от пола. Удобно, если приборы часто включают и обесточивают из розетки - не приходится наклоняться.

Евростандарт на высоту розеток и выключателей

Минимальное расстояние от розетки до угла, пола, потолка, дверного и оконного проемов - 15 см . До газовой плиты или отопительного прибора - 50 см. Провода прокладывают горизонтально и вертикально: выводят вдоль потолка (также в 15 см от него) к точке над месторасположением будущей розетки, затем опускаются к ней.

Не допускается в целях экономии провода прокладывать его по диагонали: потом сложно будет вспомнить траекторию при необходимости сверлить стену, к примеру, для установки полки.

Определившись, вычерчивают простым карандашом трассу прокладки провода и центр отверстия для розетки. Если розеток будет несколько, центры отверстий для них размечают с контролем горизонтальности строительным уровнем. Затем по разметке вырезают в стене штрабу (борозду) для прокладки кабеля.

Проделывание отверстий в стене

Отверстие в стене делают несколькими способами:

1. коронкой . Предпочтительный вариант: получается относительно быстро и ровно. Засверливаются на нужную глубину, затем выбивают образовавшийся цилиндр молотком и зубилом. Во избежание перегрева на коронку во время сверления подается холодная вода. Для сверления дрелью нужна коронка с центровочным сверлом. Если ее нет - инструментом предназначенным для стационарного сверлильного станка. Дрель им вооружить можно только при условии применения кондуктора - доски с отверстием того же диаметра, играющей роль направляющей;
2. молотком и зубилом ;
3. буром . В ударном режиме буром высверливают множество близкорасположенных друг к другу отверстий, затем зубилом выбивают промежутки между ними. Данный метод используют и совместно с коронкой, если она сильно изношена: высверливают буром по контуру несколько отверстий, затем выбирают коронкой промежутки между ними.

После выполнения отверстия дно штрабы на подходе к нему косо углубляют, чтобы была возможность завести провод в подрозетник через заднюю стенку. Далее в канавку монтируют в гофрированной трубе провод и заделывают ее раствором. Провод отрезают такой длины, чтобы из подрозетника оставался свободный конец кабеля не менее 20 см.

В гипсокартоне отверстие сверлят коронкой по дереву, отключив ударный режим и не нажимая сильно на дрель.

Установка подрозетников

Монтаж подрозетника в полнотелую стену производится в таком порядке:

1. любым подручным инструментом на тыльной стороне подрозетника вырезается отверстие для провода. Здесь уже имеются просечки для нескольких отверстий - следует выбрать подходящее. Через отверстие в подрозетник прокладывают провод;
2. при подключении розетки наружную общую изоляцию кабеля подрезают так, чтобы она оставалась в месте прохода сквозь отверстие в стенке подрозетника. Этим предотвращается повреждение жил о края отверстия;
3. ввыемку закладывают небольшое количество гипсового, алебастрового или цементного раствора. Не допускается заменять его строительной пеной, так как это горючий материал (вспененный полимер полиуретан);
4. Устанавливают подрозетник в выемку, так чтобы передний его край оказался заподлицо с поверхностью стены. Излишки раствора удаляют, а при его недостатке - добавляют шпателем;
5. когда раствор чуть схватится, его следы удаляют с внутренней поверхности подрозетника.

Установка подрозетника в каркасную стену производится так:

• деталь заводится в отверстие, так чтобы отбортовка на торце уперлась в стену;
• вращением специальных винтов подтягивают прижимные планки, так чтобы стена была зажата между ними и отбортовкой.

Полезное видео

Как установить подрозетник в стену:

Как видно, монтаж подрозетника не представляет сложности. Главное - правильно выбрать изделие, чтобы розетка соответствовала ему по размеру и прочно держалась. Для этого следует взять розетку с собой, отправляясь в магазин за подрозетником.
