В целях компенсации 3%-го увеличения объема теплоносителя во время нагрева до 70 градусов используется расширительный бачок для отопления закрытого типа в соответствующих системах обогрева. Визуально отличить РБ от гидроаккумулятора (ГА) систем ХВС можно по красному цвету корпуса (баки ГА синие).

Бак расширительный для закрытой отопительной системы

В открытых (атмосферных) контурах обогрева проблема расширения решается следующим способом:

• в высшей точке контура монтируется емкость (обычно чердак или мансарда);
• лишний объем жидкости перетекает при избыточном давлении в данную емкость (бак);
• после остывания вода под действием силы тяготения + атмосферного давления перетекает обратно в систему.

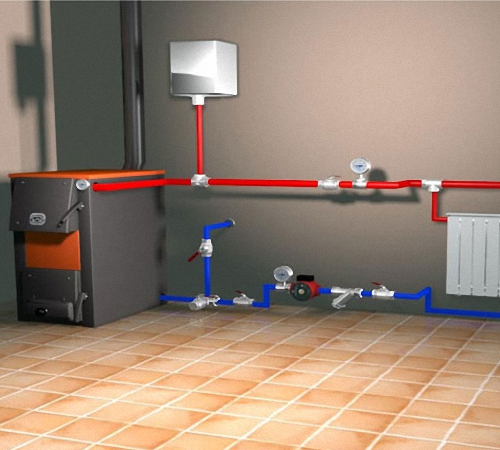

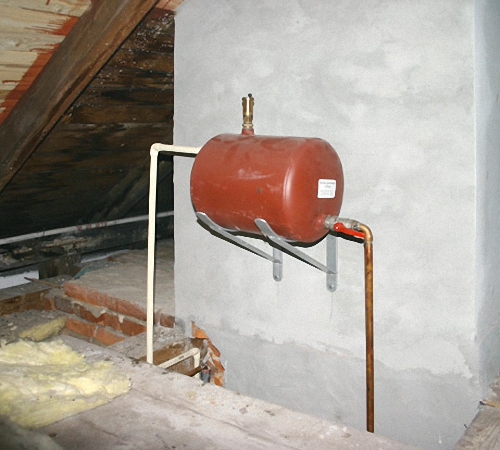

Расширительный бак открытого типа

Основным недостатком является испарение воды, необходимость регулярного добавления, завоздушивание системы. Указанных недостатков полностью лишена герметичная замкнутая система обогрева. Для компенсирования расширений теплоносителя здесь использован расширительный бачок для отопления закрытого типа, контакт с атмосферой исключен.

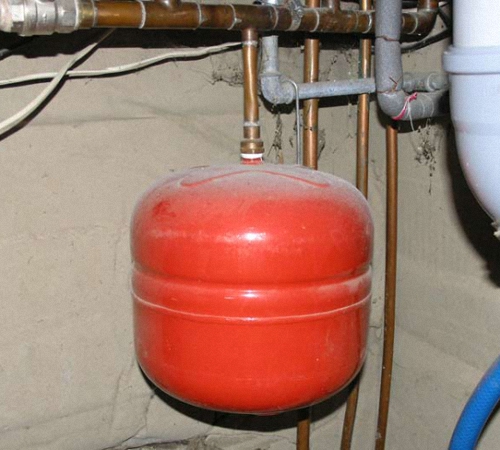

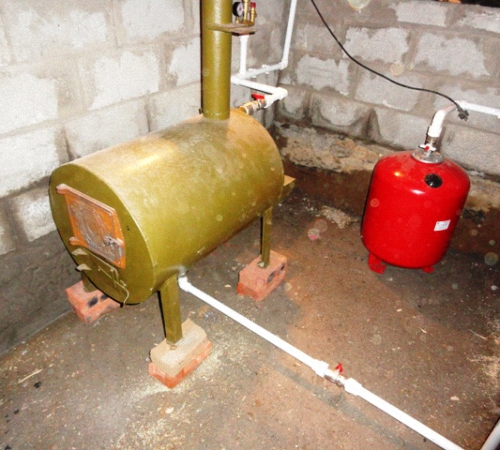

Устройство закрытого типа в системе

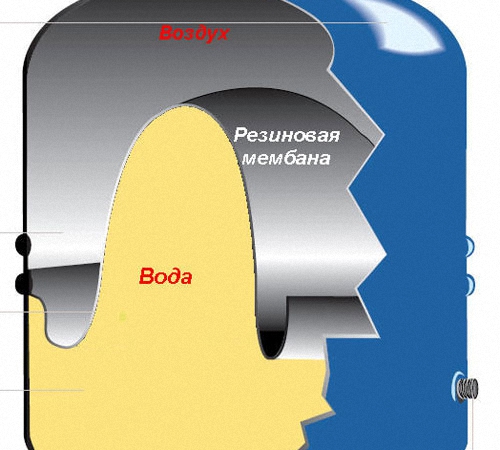

Устройство и принцип действия бачка

Мембранные герметичные резервуары значительно удобнее открытых сосудов в эксплуатации. Для систем ХВС промышленность выпускает гидроаккумуляторы (ГА) синего цвета, стабилизирующие давление внутри них. В обогревательных контурах применяется красный расширительный бачок для отопления закрытого типа (РБ), исключающий «завоздушивание» контура и необходимый для отвода увеличившейся в объеме воды при нагревании.

Конструкция

Мембранные баки имеют схожее устройство, отличающееся деталями:

• ГА – внутри гидроаккумулятора размещена резиновая груша, повторяющая контурами внутреннюю камеру;

• РБ – расширительный бачок для отопления закрытого типа разделен резиновой перегородкой пополам (эластичный материал обычно завальцован в фальцевое соединение двух половинок корпуса).

В 90% случаев РБ имеет цилиндрическую форму, однако существуют модификации в форме таблетки для небольших объемов теплоносителя. Во время нагрева воды происходит расширение жидкости, лишний объем поступает внутрь бака.

Материал мембраны имеет расчетную эластичность, при снижении давления выталкивает рабочую жидкость обратно в . Поэтому для врезки достаточно сделать ответвление тройником, смонтировать на патрубке РБ.

Важно! Запрещена установка красного мембранного бака сразу после циркуляционного насоса.

Материалы

В ГА применяются мембраны из пищевой резины, форма которых полностью исключает контакт воды со стенками металлического корпуса. В РБ мембрана сделана из технической резины, внутренняя поверхность бака покрыта антикорром.

Таким образом, ГА и РБ не являются взаимозаменяемыми устройствами, предназначены для разных эксплуатационных условий. Если смонтировать в контур обогрева синий бак, не рассчитанный на горячую воду, снизится ресурс системы. При установке красного бака в линию ХВС вода перестанет удовлетворять санитарным нормам.

Параметры бака, расчет и критерии выбора

Характеристиками расширительного бачка для отопления закрытого типа должны удовлетворять эксплуатационным требованиям. Проще всего вычислить объем РБ следующим способом:

• заполнить систему водой;
• слить ее в тарированную емкость, чтобы вычислить объем носителя тепла;
• умножить полученную цифру на коэффициент 0,08.

Расчет объема

Таким образом, для 100 л контура обогрева понадобится бак емкостью 8 л. Другим способом определения объема расширительного бачка для отопления закрытого типа является вычисление по мощности обогрева:

• для получения 1 кВт тепловой энергии в регистрах обогрева используется около 15 л горячей воды;
• зная необходимую для коттеджа тепловую мощность, можно вычислить общий объем теплоносителя;
• после чего, подсчитать объем РБ с указанным коэффициентом.

Полезная информация! Для применяются пропорции 17 л/кВт, радиаторов 10,5 л/кВт, конвекторов 7 л/кВт.

В профессиональном расчете применяется формула:

V = (V s х К)/D , где

D – эффективность оборудования;

К – коэффициент расширения;

V s – объем системы.

В свою очередь эффективность вычисляется по формуле:

D = (P 1 – P 2)/(P 1 + 1) , где

P 2 – давление зарядки;

P 1 – максимальное давление.

Для одноэтажного здания давление зарядки соответствует 0,25 бара (2,5 м высотой, соответственно), для двухэтажного дома составит 0,5 бара. Максимальное давление принимают равным характеристикам клапана предохранительного (2,5 бара). Поэтому значение D составит 0,64 или 0,57 для одно-, двухэтажного дома, соответственно.

Например, для системы мощностью 22 кВт (200 м 2) потребуется 330 л теплоносителя, объем бака РБ составит 330 х 0,04/0,64 = 20,6 л .

Внимание! Округлять объем следует только в большую сторону, выбирая ближайшее значение в линейке производителя.

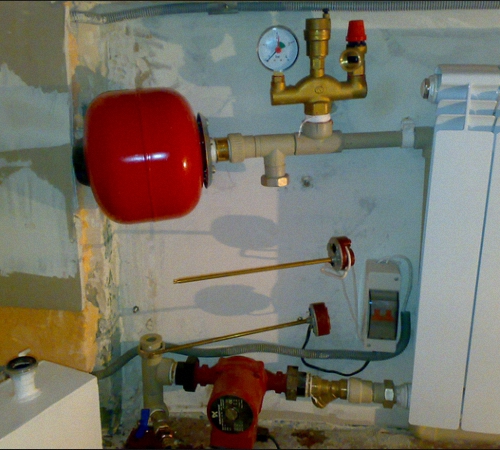

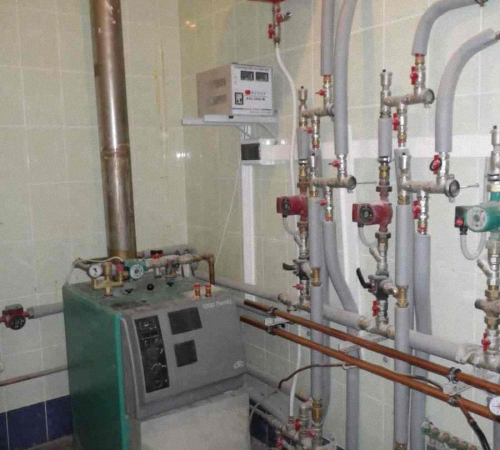

Монтаж бачка своими руками, нюансы

Чтобы исключить гидроудары внутри системы, монтируется расширительный бачок для домашнего отопления закрытого типа с учетом требований:

Оптимальным вариантом являются расширительные бачки для отопления закрытого типа на обратке перед котлом. Для напольного монтажа существуют подставки, настенного – кронштейны:

• приварены к корпусу;

• приложены в комплекте, необходима сборка по месту.

Для обеспечения ремонтопригодности оборудования на патрубок РБ накручивается шаровой кран, позволяющий снять бачок без разборки всей системы (например, для замены мембраны). Без учета нюансов планировки котельной общая схема монтажа имеет вид:

• распаковка бака расширительного;
• установка фитинга резьбового («американка»);
• монтаж крана шарового;
• крепление кронштейна ленточными хомутом (если модель не имеет приваренного крепежа);
• установка на стену или на пол;

• сброс давления из системы, слив теплоносителя;
• обвязка полимерной (обычно пропилен), композитной (металлопластик) или стальной трубой;

• опрессовка рабочим давлением;
• регулировка давления внутри воздушной камеры (по необходимости) автомобильным насосом.

Полезная информация! Для герметизации резьбовых соединений в напорных системах ГВС, отопления применяется льняная подмотка Унипак. Лента ФУМ для этого не предназначена.

Существуют кронштейны с группами безопасности, облегчающие установку РБ в правильном положении.

Воздушный ниппель обычно защищен декоративным колпаком с резьбовым соединением. Некоторые модификации РБ комплектуются стравливающим краном, позволяющим сбросить избыточное давление в канализацию.

Минимальная температура теплоносителя традиционно наблюдается в обратной линии. После отдачи водой тела внутри регистров обогрева она имеет перед котлом практически комнатную температуру. Если смонтировать РБ именно на этом участке, действие агрессивной среды на антикоррозионное покрытие будет минимальным, повысится эксплуатационный ресурс оборудования.

Давление в расширительном бачке отопления закрытого типа создается после монтажа автомобильным насосом. Основными рекомендациями для этого оборудования являются:

• верхнее поступление теплоносителя;

• монтаж при положительной температуре воздуха;
• применение термостойких герметиков.

Полезная информация! В некоторые котлы расширительный бачок системы отопления закрытого типа встраивается по умолчанию. Однако его объема может не хватить для конкретных эксплуатационных условий, расчет все равно необходим.

Установка РБ в труднодоступном месте снизит качество обслуживания оборудования. Предохранительный клапан не всегда входит в комплектацию, поэтому придется докупить его отдельно. Коррозия снаружи корпуса не является причиной для замены оборудования, однако рекомендуется отключить систему, сбросить давление, обработать дефектные участки антикорром.

Сменные мембраны контролируются в соответствие с заявленным ресурсом, дважды в год следует проверять давление внутри РБ. Воздушную камеру можно заполнить инертным газом, что повысит эксплуатационные характеристики бака.

Таким образом, рассчитать объем бака расширительного и смонтировать его внутри закрытой системы обогрева можно собственными силами. Достаточно учесть нюансы, приведенные в данной инструкции, не перепутать оборудование с гидроаккумулятором.

Как правильно выбрать расширительный бачок (видео)

Возможно Вам также будет интересно:

Отопление частного дома без газа и электричества: обзор способов Как выбрать циркуляционный насос для отопления?

Мы подобрали для вас большой ассортимент предложений, благодаря которому выбор устройства становится удобным и доступным. В частности, на сайте компании вы найдете:

1. Недорогой расширительный бак открытого типа. Изделия в ассортименте являются простейшей защитой, при которой контроль уровня теплоносителя (воды) и слив излишков выполняется самостоятельно.
2. Функциональный расширительный бак закрытого типа. Экспанзомат становится более совершенным аналогом предыдущих моделей, что делает его незаменимым при автономном и централизованном отоплении, горячем и холодном водоснабжении и в работе с солнечными коллекторами. Отличительной особенностью устройств является компактность, возможность размещения непосредственно возле котла и максимальная эффективность эксплуатации.

Также помимо покупки экпанзоматов различного типа мы предлагаем услуги специалистов для консультации. Обратившись по телефону или связавшись с менеджером на сайте, вы можете получить исчерпывающую информацию, как по вопросам выбора, так и установки расширительных баков.

Расширительный бачок для отопления закрытого типа считается одним из самых важных элементов инженерных систем в загородном доме. Купить его можно в специализированном магазине любого населённого пункта. Стоимость такого устройства довольно высокая, поэтому люди с небольшими финансовыми возможностями предпочитают сделать его самостоятельно в домашних условиях.

Показать всё

Общие сведения

Перед тем как приступать к приобретению и монтажу изделия, необходимо определиться, где будет находиться расширительный бачок и как лучше его установить. Кроме этого, следует обязательно учесть все технические характеристики и подробно изучить правила эксплуатации.

Как и где устанавливается расширительный бак для отопления



Элементы конструкции

Устройство расширительного бака для системы отопления отличается своей простотой и минимальным количеством элементов. Всё это позволяет снизить стоимость конструкции и упростить её установку в частном доме.

Состоит расширительный бачок из следующих деталей:

1. 1. Штампованный корпус. Он имеет цилиндрическую форму и изготавливается из различных видов стали. В процессе создания этого элемента используется только высококачественный материал, который обладает нужными характеристиками (стойкость к повышенным температурам, прочность). Внутренняя часть корпуса покрывается антикоррозионным составом, а снаружи - эмалью. Всё это позволяет продлить срок его эксплуатации и предотвратить возникновение аварийных ситуаций.
2. 2. Фитинги (соединительная часть трубопровода, устанавливаемого для разветвления, поворотов, переходов на другой диаметр, а также при необходимости частой сборки и разборки труб). Они используются для упрощения процесса монтажа и достижения лучшей герметизации системы.
3. 3. Резьбовой патрубок. Эта деталь применяется для врезки в систему отопления и располагается с одной из сторон бака.
4. 4. Ниппельный клапан. Он устанавливается с противоположной стороны и выполняет роль устройства, которое создаёт нужное давление в воздушной камере.
5. 5. Разделительная мембрана. Этот элемент располагается во внутренней части расширителя и делит её на 2 отсека. Возле патрубка образуется камера для теплоносителя, а с другой стороны - для воздуха. Как правило, мембрана делается из материала, обладающего хорошей эластичностью и низким показателем диффузии. Она имеет определённую форму, которая помогает деформироваться при скачках давления в одной из камер.

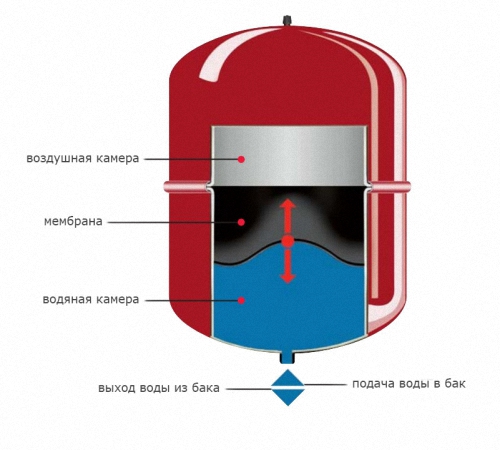

Принцип действия

Схема работы расширительного бак закрытого типа довольно простая. Разобраться в ней сможет не только специалист, но и новичок, имеющий элементарное представление о процессе.

Устройство выполняет возложенные на него обязательства следующим образом:



Если возникает резкое повышение давления и его показатели достигают предельных значений, то срабатывает специальный клапан, который выпускает часть жидкости. Благодаря этому давление нормализуется, и снижается риск аварии.

Правильное заполнение системы отопления закрытого типа.



Преимущества и недостатки

Расширительный бак закрытого типа, как и любое другое изделие, имеет свои достоинства и недостатки. Их обязательно нужно учитывать перед установкой, что позволит избежать непредвиденных ситуаций, которые могут принести много проблем владельцам частного дома.

Среди преимуществ выделяются такие:



Несмотря на большое количество преимуществ, у расширительного бачка закрытого типа есть и несколько недостатков. Они приводят к увеличению финансовых затрат и снижению эффективности.

К отрицательным сторонам относят:

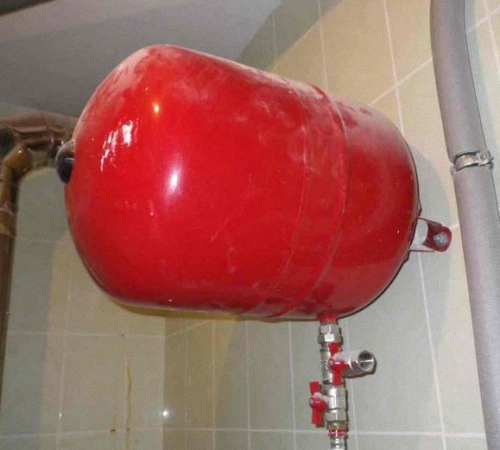

Где правильно устанавливать расширительный бак

Этапы монтажа

Для того чтобы расширитель качественно работал и не становился причиной аварии, необходимо правильно его устанавливать. Для этого нужно провести ряд подготовительных мероприятий, которые значительно упростят процесс и снизят риск допущения ошибки.

Расчёт объёма

Профессионалы советуют использовать расширительный бак, который будет увеличивать суммарный объём примерно на 10%. Этого будет достаточно для нормального и бесперебойного функционирования всей системы отопления. Если в качестве теплоносителя используется не вода, а гликоль, то этот показатель следует увеличивать до 50%. Такая большая разница обусловлена значением коэффициента расширения. То же самое касается вакуумных баков открытого типа.

Расчёт можно проводить такими способами:



Принцип работы и подбор расширительного бака

Основные правила

Для обеспечения высокой эффективности и максимальной безопасности необходимо брать во внимание основные правила монтажа расширительного бака отопления закрытого типа. Кроме этого, они помогут избежать негативных последствий и устранить вероятность поломок в процессе эксплуатации.

1. 1. Специалисты рекомендуют устанавливать такие конструкции на обратной линии перед циркуляционным насосом (относительно направления движения теплоносителя). Если такое расположение невозможно, то выбирается прямолинейный горизонтальный участок.
2. 2. Лучше всего подключать расширитель, имеющий встроенный предохранительный клапан. С его помощью можно будет сбросить давление в системе и избежать аварийной ситуации.
3. 3. При частом срабатывании предохранительного клапана необходимо заменить расширитель на более объёмный резервуар. Другим вариантом выхода из ситуации станет параллельный монтаж дополнительного бака.
4. 4. Бачок необходимо оснастить манометром, который упростит контроль за работой устройства.

Чтобы продлить срок службы отопительного оборудования и возместить термическое расширение теплоносителя в системе отопления устанавливают расширительный бак. Какой расширительный бак для отопления выбрать рассмотрим в данной статье.

Особенности и функции расширительного бака для отопления

С увеличением температуры в системе отопления на 15 градусов, благодаря тепловому расширению, объем теплоносителя увеличивается на половину процента. Расширительный бак возмещает это расширение, избыток теплоносительной жидкости попадает в емкость бака. При остывании теплоносителя механизм расширительного бака выталкивает недостающую жидкость назад в систему.

Если случится небольшая утечка воды, чтобы не было понижения уровня давления в системе расширительный бак выталкивает теплоноситель, тем самым возмещая утраты.

Если в закрытой системе отопления, расширительный бак отсутствует - расширение теплоносителя приводит к повышению давления, быстрому износу комплектующих отопительной системы или к поломке и разрыву труб и кранов.

Сфера использования расширительного бака для отопления:

• система обогрева, работающая на тепловых насосах и солнечных коллекторах;
• система отопления автономного типа;
• независимая система отопления, которая подключена к ЦО;
• система замкнутого контура.

Преимущества установки расширительного бака для отопления:

• отсутствие загрязнения воды;
• невысокая стоимость;
• обеспечение безопасности и надежности;
• отсутствие теплопотерь;
• минимальное количество воздуха в системе;

• регулировка давления;
• использование расширительного бака не зависит от типа и качества теплоносителя;
• повышение срока эксплуатации радиаторов, труб, кранов и котла.

Разновидности расширительных баков для отопления

Фото расширительный бак для отопления:

В зависимости от принципа работы выделяют:

• расширительные емкости для отопления открытого типа;
• закрытые расширительные баки отопления.

Расширительные емкости открытого типа менее популярны. Такие устройства устанавливают в системах, где циркуляция воды происходит самовольно без применения насоса. Открытый расширительный бак для отопления содержит крышку, которая легко открывается, при необходимости подлива воды. Недостатком расширительной емкости для отопления открытого типа есть связь теплоносителя с кислородом, что приводит к образованию коррозии в системе отопления. При отсутствии герметичности в открытом баке отопления вода быстрее испаряется из системы, и следует ее постоянно подливать. Установку открытого расширительного бака следует проводить в самой высокой точке отопительной системы, а эта процедура не всегда доступная.

Закрытый или мембранный расширительный бак системы отопления устанавливают в системе, где перемещение теплоносителя обеспечивается насосом. Расширительная емкость закрытого типа изготавливается в виде стального резервуара без крышки, который имеет внутреннюю перегородку в виде резиновой мембраны. Одна половина служит для заполнения теплоносителем, а во второй находится воздух или азот. Расширительный бак покрывают краской порошкового типа, чтобы при высокой температуре теплоносителя избежать механических повреждений стенок сосуда. Одной стороной, мембранный расширительный бак крепится к системе отопления при помощи штуцера или фланца, а другая сторона, служит для закачки воздуха. Давление в расширительном баке отопления позволяет автоматически регулировать подачу теплоносителя в систему или обратно в сосуд.

Закрытые расширительные баки разделяют на:

• сменные,
• несменные.

Расширительные баки сменного типа стоят дороже, но имеют ряд преимуществ:

• возможность замены мембраны при повреждении или разрыве;
• экономия на трубах, так как нет необходимости устанавливать закрытый расширительный бак в верхней точке системы отопления;
• обеспечение минимальных теплопотерь;
• так как теплоноситель не контактирует с кислородом трубы и вся система защищена от образования ржавчины;
• вертикальное или горизонтальное расположение мембраны;
• исключение связи с металлической внутренней стенкой бака;

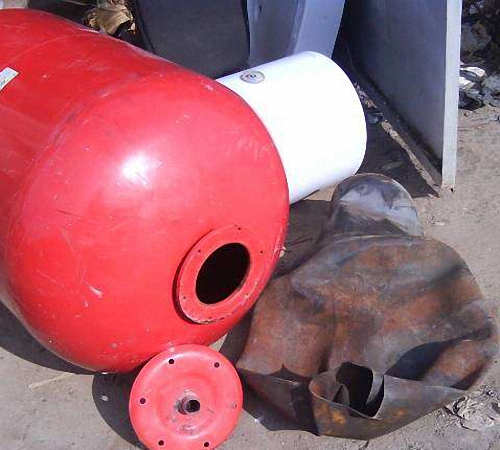

• легкая замена мембраны осуществляется через фланец расширительного бака.

Несменные расширительные баки хотя имеют более низкую стоимость и не допускают замены мембраны. Мембрана в расширительном баке несменного типа располагается плотно и жестко прижимается к внутренней поверхности стенки бака. Повреждение мембраны происходит лишь в случае неправильного запуска системы отопления, когда давление поднимается быстро и превышает предельно допустимую норму.

В зависимости от типа мембраны выделяют расширительные баки с:

• балонной мембраной,
• диафрагменной мембраной.

Расширительный бак с балонной мембраной более надежный и имеет больший объем. Теплоноситель не контактирует со стенками бака, что предотвращает образование коррозии.

Плоский расширительный бак для отопления оснащен разделительной перегородкой в виде диафрагмы, которую в случае повреждения невозможно заменить.

Подбор расширительного бака для отопления

Размер емкости расширительного бака для отопления зависит от таких факторов:

• тип и вместительность всей отопительной системы;
• предельное значение рабочей температуры теплоносителя;
• предельное давление;
• высота, на которой устанавливают расширительный бак.

Для определения приблизительного объема расширительной емкости, нужно узнать общий объем всей отопительной системы: трубопровода, приборов отопления и отопительного котла. От этого объема следует высчитать 10 %. Например, если общий суммарный объем системы обогрева составляет 600 л, то следует выбрать расширительный бак вместительностью в 60 л.

3 % объема расширительного бака для отопления приходится на резервный запас теплоносителя, для возмещения возможных утечек.

Точный расчет расширительного бака для отопления производится с помощью специалистов или специальных онлайн калькуляторов.

Советы по правильному подбору расширительного бака:

1. После проведения расчетов, следует позаботиться о том, чтобы скачки напора в системе отопления не превышали максимальных единиц, которые указаны в техническом паспорте устройства.

2. Расчет, в результате которого будет выявлен объем расширительной емкости, лучше увеличить на пару единиц. Расширительный бак большего объема не принесет никаких негативных последствий, а меньшая расширительная емкость способна отрицательно повлиять на работу системы.

3. Перед монтажом расширительного бака, узнайте параметры прибора, чтобы избежать проблем с транспортировкой бака в помещение.

4. Если в качестве теплоносителя выступают гликолевые смеси, следует увеличить предварительный расчет расширительного бака в половину.

5. При частом срабатывании предохранительного клапана установка и подбор расширительной емкости произведены неверно.

1. Лучше отдать предпочтение мембранной или закрытой расширительной емкости. Хотя такой бак стоит дороже, система отопления, в которой установлен расширительный бак закрытого типа прослужит дольше, благодаря отсутствию контакта между теплоносителем и кислородом.

2. Обратите внимание на материал резиновой перегородки закрытого расширительного бака. Производители используют для этих целей резину из натурального бутилкаучука или EPDM.

3. Если расширительная емкость будет использоваться совместно с системой центрального отопления, резина для мембраны должна обладать прочностью и стойкостью к высоким температурам. Так как центральное отопление не предполагает больших скачков давления, но температура теплоносителя бывает достаточно высокой.

4. Бак с высокой эластичностью мембраны подойдет для частной системы отопления, так как высокие перепады давления характерны для данного типа системы отопления.

5. Для применения расширительного бака не только в системе отопления, но и в системе водоснабжения резина для мембраны должна быть пищевой, чтобы не понижать качественные характеристики воды.

6. При выборе между заменяемой и незаменяемой мембраной лучше отдать предпочтение первому варианту. Так как при поражении незаменяемой мембраны нужно менять расширительный бак полностью.

7. Перед покупкой расширительного бака, изучите технические характеристики прибора, потребуйте сертификаты качества покупаемой продукции.

8. Обязательно следует оформить гарантийный талон.

9. Главными условиями правильного выбора расширительного бака является стойкость перед диффузией, перепадами температур и давления, долговечность, согласованность с санитарно-гигиеническими нормами, использование качественных материалов при изготовлении.

Производители расширительных баков для отопления

1. Расширительный бак для отопления Wester (Великобритания)

Особенности:

• изготовлены из высококачественной стали;
• отлично справляются с возмещением расширения теплоносителя;
• мембрана изготовлена из EPDM;
• наличие сертификата качества;
• баки оснащены сменными мембранами;
• отсутствие контакта воды с воздухом;
• расширительные баки компании Wester представлены в объемах от 8 до 2000 л.

Расширительный бак системы отопления цена: от 18 $ за расширительный бак объемом 8 л, до 3600 $ за расширительный бак объем, которого составляет 2000 л.

2. Расширительный бак Zilmet (Италия)

Особенности:

• предназначены для установки в индивидуальной системе отопления;
• углеродная сталь - основа для металлического корпуса расширительного бака Zilmet;
• наличие пневмоклапана внутри расширительного бака;
• минимальный объем бака составляет 4 л, а максимальный 1000 л;
• цветовая гамма: красная;
• рабочая температура от 0 до +98 °C;
• компания производит расширительные баки для отопительной системы и для системы водообеспечения;
• расширительные емкости для отопления выпускаются в двух сериях: Cal PRO - расширительные емкости для отопительной системы, ОЕМ PRO - плоские расширительные емкости для котлов;
• цена: от 30 до 2600 $.

3. Расширительный бак системы отопления Reflex (Германия)

Особенности:

• высокий уровень гидравлической устойчивости;
• отсутствие воздуха в системе отопления;
• защита от перепадов давления;
• разнообразие расширительных баков.

Разновидности расширительных баков Рефлекс:

• серия N, NG - представляет расширительные емкости с незаменимыми мембранами и покрытием из полимеров. Предельная рабочая температура составляет 70 °C. Объем бака варьируется от 8 до 1000 л;
• серия S представляет белые и красные расширительные баки для использования в системе отопления и водообеспечения. Предельная температура 70 °C. Минимальный объем 8 л, максимальный - 600 л;
• серия G представляет расширительные баки только в красном цвете, которые имеют заменяемую мембрану и пневмоманометр.

Цена: от 20 до 4000 $.

4. Бак расширительный для отопления Cimm (Италия)

Особенности:

• для системы отопления выпускают расширительные баки несменного типа;
• для изготовления мембран расширительных баков, предназначенных для установки в системе водообеспечения;
• минимальный объем расширительных баков 6 л, а максимальный - 1000 л.

Разновидности:

• Серия СР представляет плоские расширительные баки объёмом от 6 до 18 л, предельная рабочая температура +90 °C;
• Серия ERE представляет мембранные балонные расширительные баки, которые выдерживают температуру +100 °C.

5. Расширительные баки Gilex (Россия)

Особенности:

• назначение: отвод дополнительного объема теплоносителя;
• разновидности: расширительные баки открытого и закрытого типа;
• объем от 6 до 300 л;
• модели с объемом более 12 л выдерживают давление в 6 атмосфер.

6. Расширительный бак Flexcon (Нидерланды)

Особенности:

• разнообразие расширительных баков, согласно типу давления в системе: расширительные баки для высокого, среднего и низкого давления;
• надежная мембрана, которая покрывает стенки бака;
• специальное зажимное кольцо способно удерживать давления, не допуская снижения уровня воды;
• минимальное попадание воздуха в систему;
• отсутствие испарения воды;
• применение в системах отопления с этиленгликолевыми смесями;
• применение: закрытые системы обогрева, кондиционные системы;
• рабочая температура от -10 до 120 °C;
• объем от 6 до 12000 л.

Разновидности:

• модели серии С предназначены для систем обогрева с низким давлением до 3 бар, предельная температура для нормальной работы устройства +70 °C;
• серия СЕ предназначена для системы обогрева со средним уровнем давления, предельное давление 6 бар;
• серия СЕ для высокого давления представляет расширительные баки, которые выдерживают давление до 10 бар;
• серия PRO, M представлена разборными расширительными баками для обогрева вертикального или горизонтального исполнения, с предельным объемом наполнения в 62 % и рабочей температурой 70 °C.

1.Виды расширительных баков
2. Особенности монтажа расширительных баков
3. Ошибки, допускаемые при установке расширительного бака

Сегодня обустроить систему теплоснабжения в частном доме можно в кратчайшие сроки.

Главное, что для этого необходимо – достаточные финансовые возможности владельца недвижимости и тогда запланированное будет реализовано, поскольку отечественный рынок стройматериалов предлагает широкий выбор отопительного оборудования и комплектующих изделий.

Одним из основных моментов создания системы является установка расширительного бака в системе отопления.

Именно от него во многом зависит работоспособность отопительной сети частного дома.

Виды расширительных баков

Место, где следует выполнять монтаж расширительного бака системы отопления, такого как на фото, определяют, исходя из типа конструкции, которая бывает:

• открытой;
• закрытой.

Следует отметить, что отопительные системы, сделанные по открытому типу, сегодня устанавливают крайне редко.

Они встречаются в зданиях, построенных около нескольких десятков лет назад. Расширительный бак устройство которого выполнено по открытому типу, имеет вид емкости с незакрытой верхней частью и резьбовым соединением внизу, на дне. Посредством его выполняют подключение расширительного бака открытого типа для отопления. Бак такой устаревшей модели располагается в наивысшем месте системы.

В отопительной конструкции закрытого типа используют расширительное устройство, установка и дальнейшая эксплуатация которого имеют свои особенности и отличия.

Бак изготавливают в виде герметичной капсулы, имеющей две камеры, отделенной друг от друга при помощи резиновой мембраны. Поэтому изделие еще называют мембранным расширительным баком системы отопления.

Устройство расширительного бака закрытого типа допускается в любом месте отопительной сети за исключением врезки емкости после циркуляционного насоса в непосредственной близости от него.

В противном случае возможны скачки давления по всей системе.
Принцип функционирования бака закрытого типа отличается простотой. После того, как теплоноситель нагрелся и увеличился в объеме, его излишки заполняют пустое пространство в мембранном устройстве. В результате давление в системе продолжает оставаться на допустимом уровне (прочитайте: «Делаем подбор расширительного бака для отопления»).

Установка расширительного бачка в системе отопления выполняется с учетом некоторых моментов:

• монтаж устройства допускается в помещении, где температура не падает ниже нуля;
• следует обеспечить легкий доступ к воздушному клапану, чтобы при необходимости регулировать давление в воздушной части бака;
• когда завершена установка устройства, должен иметься доступ к запорной аппаратуре, крану для слива и шильдику;
• нельзя допускать приложения статической нагрузки к мембранному баку (давления от труб и других приборов);
• если редуктор расположить после водомера, такая мера позволит поддерживать постоянное начальное давление в мембранном баке.

  Когда срабатывает предохранительный клапан, давление не должно превысить уровень максимально допустимого рабочего давления в баке (прочитайте: «Предохранительный клапан на отопление — какие бывают, как правильно использовать»);

• крепление расширительного бака для отопления производится таким образом, чтобы предохранительный клапан находился до проточной арматуры по ходу движения теплоносителя.

Схема отопления с расширительным баком всегда предусматривает, что его монтаж производится только со стороны, откуда осуществляется подача холодной воды к нагревательному котлу.

Установка устройства на выходе запрещается.

Ошибки, допускаемые при установке расширительного бака

Многие владельцы недвижимости стараются выполнить многие работы по обустройству системы теплоснабжения самостоятельно, в том числе смонтировать расширительный бак своими руками.

На первый взгляд кажется, что проблем с подобной работой не возникнет, но в действительности она имеет определенные сложности, о чем хорошо известно специалистам.

Самые распространенные ошибки, допускаемые при монтаже расширительного бака в отопительной сети, происходят по ряду причин:

• отсутствие полного комплекта необходимых инструментов или их плохое качество.

  При выполнении работы часто пользуются ключами — универсальным (газовым) и разводным.

  В дополнение к ним также требуется специальный ключ, необходимый при монтаже металлопластикового трубопровода, и ступенчатый ключ для разъемных соединений;

• применение для уплотнения материалов, которые не предназначаются для данных целей. Например, вместо качественного герметика, используют дешевую продукцию для окон из поливинилхлорида, которая предназначается для другого температурного режима.

  Первое время после применения соединения выглядят привлекательно, но после ввода в эксплуатацию отопительной конструкции этот вид герметика не выдерживает нагрузку и высокие рабочие температуры.

  Расширительный бак для отопления - схема установки в открытой и закрытой системах

  Хорошо, если в результате обнаружится протечка, но часто последствия оказываются более серьезными;

• установка расширительного бака в системе отопления произведена в труднодоступном месте и подход практически невозможен;
• неверно выполнен расчет объема, который должен иметь расширительный бак, или устройство приобретено наугад.

Следует отметить, что монтаж и крепление расширительного бака отопления должны выполняться в соответствии с принятыми нормами и правилами, обеспечивающими безопасность эксплуатации.

Перед монтажом следует правильно определить место установки устройства.

После того, как завершен монтаж расширительного мембранного бака своими силами, все вроде бы выглядит замечательно, а неточности, допущенные при этом, незаметны. Недостатки станут очевидными после того, как стартовал отопительный сезон и главное, что произойдет это в самый неподходящий момент.

Например, на улице мороз, а отопительная система вышла из строя.
Посмотрите видео по установке расширительного бака в системе отопления:

Чтобы в будущем не столкнуться с проблемами, необходимо ознакомиться с рекомендациями от компании-производителя по монтажу такого элемента системы теплоснабжения, как расширительный бак.

Эта информация поможет избежать лишних расходов: временных, физических и финансовых.

Одним из ключевых элементов системы охлаждения в современном автомобиле является расширительный бак. Это своего рода запасной резервуар для дополнительного количества жидкости во время работы системы.

Я думаю о значении резервуара, который ищет неисправности в термостате или самом радиаторе.

Однако проблемы с расширительным сосудом часто вызваны перегрузкой воздуха в системе охлаждения, что оставляет автомобиль без тепла в холодное время года.

Тревожным симптомом для владельца автомобиля является регулярный перегрев двигателя. Важно проверить статус этой части, но сначала вам нужно точно знать, как работает устройство.

Какова цель расширительного судна и как он работает?

Острая необходимость в таком резервуаре была создана, когда вместо охлаждающей воды была использована специальная жидкость, которая способна сохранять свои физические свойства даже при чрезвычайно низких температурах.

Основой этих растворов является спирт и этиленгликоль (реже пропиленгликоль).

Когда он нагревается, спирт расширяется и начинает смотреть через клапан вентилятора радиатора под давлением. В процессе охлаждения ICE температура антифриза или антифриза уменьшается за счет образования опустошенной пустоты.

Как заполнить расширительный сосуд для отопления?

Пространства заполняют воздух, который с последующей активацией двигателя создает пробки, которые мешают свободному прохождению жидкости в систему охлаждения. Это может привести к общему перегреву двигателя.

Во избежание проблем с перегревом поддерживался расширительный сосуд, который был соединен с радиатором трубой. Центр резервуара находится на уровне верхней части радиатора, так что нагретая жидкость поднимается вверх и свободно проникает из пространства радиатора в резервуар.

Сам шланг прикреплен к нижней части изделия, что позволяет избыточному антифризу или антифризу обратно возвращаться к радиатору во время охлаждения без забора воздуха.

Где расширительный бак

В разных моделях резервуары расположены в наиболее подходящих зонах системы охлаждения.

Рядом с радиатором необходим контейнер.

Материал для изготовления контейнера — прочный и прозрачный пластик. В одной части продукта всегда присутствуют метки шкалы, которые позволяют контролировать уровень антифриза в системе. Последний риск снизу показывает минимальный уровень жидкости.

Максимальное количество антифриза холодного ветра должно быть чуть более 30 мм выше верхнего уровня риска на шкале танка.

Основные проблемы и неисправность расширительного сосуда

Чаще всего владельцы автомобилей жалуются на такую ​​проблему, как утечка расширительного сосуда.

Это может быть связано с нарушением целостности резервуара (например, после неудачной парковки или другого столкновения), а также с нарушениями трубопровода, которые соединяют дренажный резервуар и радиатор.

Сильное давление в контейнере опорожняется с помощью специального выпускного клапана на крышке контейнера. Необходимо тщательно следить за состоянием крышки, убирать ее из шкалы и коррозии, иначе клапан и вся система быстро сработают.

Ошибка в расширительном сосуде вызывает сильное падение жидкости в системе охлаждения двигателя, что оказывает очень отрицательное влияние на ее работу.

Установка расширительного бака для отопления закрытого типа

Установка расширительного бака для отопления закрытого типапозволяет обустроить в частном доме систему теплоснабжения в самые короткие сроки.

Главное в этом деле – достаточно финансов на реализацию задуманной идеи. Сегодня российский рынок строительных материалов представляет большой ассортимент теплового оборудования, а также комплектующих для схем теплоснабжения.

При обустройстве системы отопления весьма важным считается монтаж расширительного бака отопления закрытого типа.

От этой детали в дальнейшем будет зависеть функциональность всей отопительной сети жилища.

Виды расширительных баков

Элементы для предотвращения подсоса воздуха в магистраль бывают разной конструкции.

Исходя из этого, выполняется конкретный монтаж расширительного бака системы отопления. Встречаются закрытые и открытые схемы теплоснабжения.

Установка расширительного бака в открытой системе отопления используется редко.

Как правило, она характерна для строений советского периода. Расширительный бак, конструкция которого сделана по этому типу, представляет собой емкость с незакрытым верхом и резьбовым соединением в нижней части, на дне. Используя такой разъем, выполняют подключение элемента открытого типа в отопительный контур. Схема установки открытого расширительного бака для отопления – предусматривает, что он обязан располагаться в самой верхней точке системы.

Отопительная конструкция закрытого типа имеет особое устройство, поэтому установка расширительного бака для отопления закрытого типа отличается своими особенностями.

Емкость выполняется как герметичная капсула, которая имеет две камеры, разделенные между собой резиновой мембраной. Поэтому такая конструкция называется еще мембранным баком системы отопления. Эта деталь используется в любом месте отопительной системы кроме места за циркуляционным насосом, а также непосредственно возле него.

Если не выполнить такое предостережение, возможны перепады давления внутри системы.

Схема установки расширительного бака в системе отопления закрытого типа отличается простотой.

Нагревшийся теплоноситель расширяется, его излишки выдавливают воздух из мембранного устройства, а системное давление остается неизменным.

Особенности монтажа расширительных баков

Установка вакуумного расширительного бака отоплениядолжна осуществляться с учетом некоторых аспектов:

• монтаж конструкции проводится в комнате с плюсовой температурой;
• необходимо обеспечить свободный подход к клапану воздуха для регулировки давления в случае необходимости;
• по завершении установки бака доступ к крану слива и запорной аппаратуре оставляется свободным;
• схема установки мембранного расширительного бака для отопления выполняется так, чтобы предохранительный клапан располагался до проточной арматуры.

Чтобы была выполнена правильная установка расширительного бака в системе отопления, понадобятся следующие инструменты:

• разводной и ступенчатый ключ;
• ключ для монтажа труб ПВХ.

Сначала следует заняться подготовительным этапом, который включает отключение котла от газоснабжения, электричества или подачи воды.

Затем перекрывают кран, который отвечает за циркуляцию теплоносителя, его сливают из системы.

Пошаговые действия, по которым выполняется установка расширительного бака в закрытой системе отопления:

Зачем нужен расширительный бак для закрытой системы отопления?

Установить дренажный и запорный кран на подводящей трубе, чтобы спустить и перекрыть воду.

2. При помощи винтов подсоединить к системе расширительную емкость.

Если варианты установки расширительного бака в системе отопления предполагают наличие труб полипропиленовых, следует применять паяльный аппарат, фитинги, муфты и уголки.

Перед установкой фитинга необходимо намотать льняную ленту на резьбу и наложить уплотнительную пасту.

4. После слива из системы воды разрезать трубу ножницами и поставить тройник.

Перед запуском в эксплуатацию системы непременно продуйте фильтр грубой очистки.

Обязательно проверить рабочее давление при помощи насоса.

7. После подключения к сети расширительного бака запустить в действие все краны подачи теплоносителя, включить котел.

Желательно установить предохранительный клапан, который идет в комплектации с емкостью, в случае его отсутствия купить его стоит отдельно.

Прочтите также:
— Душевая кабина своими руками из плитки на фото и советы по изготовлению
— Как установить унитаз на плитку своими руками без подготовки
— Установка стиральной машины своими руками
— Смесители для раковины в ванной комнате – варианты исполнения
— Можно переставить подвесной унитаз после установки или нет
— Частный дом – монтаж отопления и варианты прокладки труб

• Альметьевск
• Волгоград
• Воронеж
• Екатеринбург
• Зеленодольск
• Йошкар Ола
• Казань
• Красноярск
• Москва
• Набережные Челны
• Нижнекамск
• Нижний Новгород
• Новосибирск
• Пермь
• Ростов-на-Дону
• Самара
• Санкт-Петербург
• Ульяновск
• Челябинск
• Ярославль

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается.

Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Виды баков
2. Расширительный бак открытого типа
2.1 Достоинства и недостатки
2.2 Как работает бак открытого типа. Правила установки
3. Расширительный бак закрытого типа
3.1 Безмембранные баки
3.2 Мембранные баки
3.3 Преимущества и недостатки мембранного бака
3.4 Как выбрать мембранный бак
3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы.

Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением.

После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов.

Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке.

Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа.

Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см.

Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом.

Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу.

Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы.

В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой.

Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом.

Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный.

Монтаж и установка расширительного бака в системе отопления своими руками

Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.
