Как работает автоматический выключатель

Автоматические выключатели (выключатели, автоматы) являются коммутационными электрическими аппаратами, предназначенными для проведения тока цепи в нормальных режимах и для автоматической защиты электрических сетей и оборудования от аварийных режимов (токов короткого замыкания, токов перегрузки, снижения или исчезновения напряжения, изменения направления тока, возникновения магнитного поля мощных генераторов в аварийных условиях и др.), а также для нечастой коммутации номинальных токов (6-30 раз в сутки).

Благодаря простоте, удобству, безопасности обслуживания и надежности защиты от токов короткого замыкания эти аппараты широко применяются в электрических установках малой и большой мощности.

Автоматические выключатели относятся к коммутационным аппаратам ручного управления, однако многие типы имеют электромагнитный или электродвигательный привод, что дает возможность управлять ими на расстоянии.

Выключаются автоматы обычно вручную (приводом или дистанционно), а при нарушении нормального режима эксплуатации (появление сверхтоков или снижение напряжения) - автоматически. При этом каждый автомат снабжается расцепителем максимального, а в некоторых типах расцепителем минимального напряжения.

По выполняемым функциям защиты автоматические выключатели делятся на автоматы: максимального тока, понижения напряжения и обратной мощности.

Автоматы максимального тока служат для автоматического размыкания электрической цепи при возникновении в ней токов короткого замыкания и перегрузок сверх установленного предела. Заменяя собой, рубильник и плавкий предохранитель, они обеспечивают более надежную и избирательную защиту при нештатных режимах.

Если условия среды отличны от нормальных (влажность воздуха выше 85% и в нем содержатся примеси вредных паров), то автоматические выключатели следует помещать в ящики и шкафы пылевлагонепроницаемого и химостойкого исполнения.

Классификация

Автоматические выключатели подразделяются на:

• установочные автоматические выключатели имеют защитный изоляционный (пластмассовый) корпус и могут устанавливаться в общедоступных местах;

• универсальные - не имеют такого корпуса и предназначены для установки в распределительных устройствах;

• быстродействующие (собственное время срабатывания не превышает 5 мс);

• небыстродействующие (от 10 до 100 мс);

Быстродействие обеспечивается самим принципом действия (поляризованный электромагнитный или индукционно-динамический принципы и др.), а также условиями для быстрого гашения электрической дуги. Подобный принцип используется в токоограничивающих автоматах;

• селективные , имеющие регулируемое время срабатывания в зоне токов короткого замыкания;

• автоматы обратного тока , срабатывающие только при изменении направления тока в защищаемой цепи;

• Поляризованные автоматы отключают цепь только при нарастании тока в прямом направлении, неполяризованные - при любом направлении тока.

Особенности конструкции и принцип действия автомата определяются его назначением и сферой применения.

Включение и выключение автомата может производиться вручную, электродвигательным или электромагнитным приводом.

Ручной привод применяется при номинальных токах до 1000 А и обеспечивает гарантируемую предельную коммутационную способность вне зависимости от скорости движения включающей рукоятки (оператор должен производить операцию включения решительно: начав - доводить до конца).

Электромагнитный и электродвигательный приводы питаются от источников напряжения. Схема управления привода должна иметь защиту от повторного включения на короткозамкнутую цепь, при этом процесс включения автомата на предельные токи короткого замыкания должен прекратиться при напряжении питания 85 - 110% от номинального.

При перегрузках и токах короткого замыкания отключение выключателя производится независимо от того, удерживается ли рукоятка управления во включенном положении.

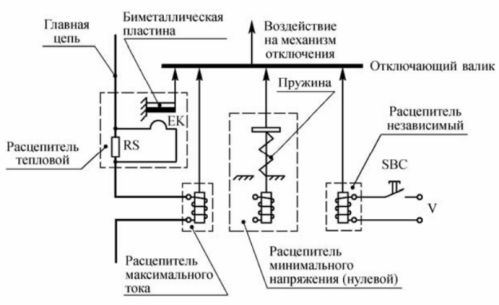

Важной составной частью автомата является расцепитель , который контролирует заданный параметр защищаемой цепи и воздействует на расцепляющее устройство, отключающее автомат. Кроме того, расцепитель позволяет производить дистанционное отключение автомата. Наиболее широкое распространение получили расцепители следующих типов:

• электромагнитные для защиты от токов короткого замыкания;

• тепловые для защиты от перегрузок;

• комбинированные;

• полупроводниковые, обладающие большой стабильностью параметров срабатывания и удобством в настройке.

Для коммутации цепи без тока или для редких коммутаций номинального тока могут применяться автоматы без расцепителей.

Выпускаемые промышленностью серии автоматических выключателей рассчитаны на применение в различных климатических поясах, размещение в местах с разными условиями эксплуатации, на работу в условиях, различных по механическим воздействиям и по взрывоопасности среды, и обладают разной .

Информация о конкретных типах аппаратов, их типоисполнениях и типоразмерах приведена в нормативно-технических документах. Как правило, таким документом являются Технические условия (ТУ) завода . В некоторых случаях с целью унификации для изделий, имеющих широкое применение и производимых несколькими предприятиями, уровень документа повышается (иногда до уровня Государственного стандарта).

Автоматические выключатели состоят из следующих основных узлов:

• контактной системы;

• дугогасительной системы;

• расцепителей;

• механизма управления;

• механизма свободного расцепления.

Контактная система состоит из неподвижных контактов, закрепленных в корпусе, и подвижных контактов, шарнирно посаженных на полуоси рычага механизма управления, и обеспечивает, обычно, одинарный разрыв цепи.

Дугогасительное устройство устанавливается в каждом полюсе выключателя и предназначается для локализации электрической дуги в ограниченном объеме. Оно представляет собой дугогасительную камеру с деионной решеткой из стальных пластин. Могут быть предусмотрены также искрогасители, представляющие собой фибровые пластины.

Механизм свободного расцепления представляет собой шарнирный 3- или 4-звенный механизм, который обеспечивает расцепление и отключение контактной системы как при автоматическом, так и при ручном управлении.

Электромагнитный максимальный расцепитель тока , представляющий собой электромагнит с якорем, обеспечивает автоматическое отключение выключателя при токах короткого замыкания, превышающих уставку по току. Электромагнитные расцепители тока с устройством гидравлического замедления срабатывания имеют обратнозависимую от тока выдержку времени для защиты от токов перегрузки.

Тепловой максимальный расцепитель представляет собой термобиметаллическую пластину. При токах перегрузки деформация и усилия этой пластины обеспечивают автоматическое отключение выключателя. Выдержка времени уменьшается с ростом тока.

Полупроводниковые расцепители состоят из измерительного элемента, блока полупроводниковых реле и выходного электромагнита, воздействующего на механизм свободного расцепления автомата. В качестве измерительного элемента используется трансформатор тока (на переменном токе) или дроссельный магнитный усилитель (на постоянном токе).

Полупроводниковый расцепитель тока допускает регулировку следующих параметров:

• номинального тока расцепителя;

• уставки по току срабатывания в зоне токов короткого замыкания (ток отсечки);

• уставки по времени срабатывания в зоне токов перегрузки;

• уставки по времени срабатывания в зоне токов короткого замыкания (для селективных выключателей).

Во многих автоматах применяют комбинированные расцепители, использующие тепловые элементы для защиты от токов перегрузок и электромагнитные для защиты от токов коротких замыканий без выдержки времени (отсечки).

Выключатель имеет также дополнительные сборочные единицы, которые встраиваются в выключатель или крепятся к нему снаружи. Ими могут быть независимый, нулевой и минимальный расцепители, свободные и вспомогательные контакты, ручной и электромагнитный дистанционный привод, сигнализация автоматического отключения, устройство для запирания выключателя в положении „отключено".

Независимый расцепитель представляет собой электромагнит с питанием от постороннего источника напряжения. Минимальный и нулевой расцепители могут выполняться с выдержкой времени и без выдержки времени. С помощью независимого или минимального расцепителя возможно дистанционное отключение автомата.

Условия эксплуатации

Автоматические выключатели выпускаются в исполнениях с разной степенью защиты от прикосновений и внешних воздействий (IPOO, IP20, IP30, IP54). При этом степень защиты зажимов для присоединения внешних проводников может быть ниже степени защиты оболочки выключателя.

Выключатели изготавливают в 5-ти климатических исполнениях и 5-ти категорий размещения, что кодируется буквами У, УХЛ, Т, М, ОМ и цифрами 1,2,3,4,5.

Выключатели рассчитаны для работы в продолжительном режиме в следующих условиях:

• установка на высоте не более 1000 м над уровнем моря (выключатели серии АП50 и АЕ1000 - на высоте не более 2000 м над уровнем моря);

• температура окружающего воздуха от - 40 (без выпадения росы и инея) до +40°С (для выключателей серии АЕ1000 - от +5 до +40°С);

• относительная влажность окружающей среды не более 90% при 20°С и не более 50% при 40°С;


• окружающая среда - невзрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу выключателя, и агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

• место установки выключателя - защищенное от попадания воды, масла, эмульсии и т.п.;

• отсутствие непосредственного воздействия солнечной и радиоактивной радиации;

• отсутствие резких толчков (ударов) и сильной тряски; допускается вибрация мест крепления выключателей с частотой до 100 Гц при ускорении не более 0,7 g.

Группы условий эксплуатации электротехнических изделий в части воздействия механических факторов внешней среды определены ГОСТ 17516.1-90. В соответствии с данными каталогов автоматические выключатели предназначены для эксплуатации в группах Ml, М2, МЗ, М4, Мб, М9, М19, М25.

По технике безопасности автоматические выключатели соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75, требованиям „Правил устройств электроустановок" и обеспечивают условия эксплуата­ции, установленные „Правилами технической эксплуатации установок потребителем" и „Правилами техники безопасности при эксплуатации электроустановок потребителем", утвержденными Госэнергонадзором 21.12.94 г. В части защиты от токов утечки выключатели соответствуют требованиям ГОСТ 12.1.038-82.

Эксплуатация в нерабочем состоянии (хранение и транспортирование при перерывах в работе) соответствует ГОСТ 15543-70 и ГОСТ 15150-69.

Наверняка многие из нас задумывались, почему автоматические выключатели так оперативно вытеснили из электросхем устаревшие плавкие предохранители? Активность их внедрения обоснована рядом весьма убедительных аргументов, среди которых возможность купить этот вид защиты, идеально соответствующий время-токовым данным конкретных видов электрооборудования.

Сомневаетесь, какой именно автомат вам нужен и не знаете, как правильно его выбрать? Мы поможем найти верное решение – в статье рассмотрена классификация этих устройств. А также важные характеристики, на которые следует обратить пристальное внимание при выборе автоматического выключателя.

Чтобы вам было проще разобраться с автоматами, материал статьи дополнен наглядными фото и полезными видеорекомендациями от специалистов.

Автомат практически моментально отключает вверенную ему линию, что исключает повреждение проводки и питающейся от сети техники. После выполненного отключения ветку можно сразу же вновь запустить, не производя замену предохранительного прибора.

Если вы обладаете знаниями или опытом выполнения электромонтажных работ, пожалуйста, поделитесь им с нашими читателями. Оставляйте ваши комментарии о выборе автоматического выключателя и нюансах его установки в комментариях ниже.

Автоматические выключатели – это устройства, задача которых заключается в защите электрической линии от повреждения под воздействием тока большой величины. Это могут быть как сверхтоки короткого замыкания, так и просто мощный поток электронов, в течение достаточно длительного времени проходящий по кабелю и вызывающий его перегрев с дальнейшим оплавлением изоляции. Автомат защиты в этом случае предотвращает негативные последствия, отключая подачу тока в цепь. В дальнейшем, когда ситуация придет в норму, аппарат можно вновь включить вручную.

Функции автоматического выключателя

Защитные устройства предназначены для выполнения следующих основных задач:

• Коммутация электроцепи (возможность отключения защищаемого участка при возникновении неполадок с питанием).
• Обесточивание вверенной цепи при возникновении в ней токов КЗ.
• Защита линии от перегрузок при прохождении сквозь аппарат тока чрезмерной величины (такое бывает, когда суммарная мощность приборов превышает максимально допустимую).

Говоря кратко, АВ одновременно осуществляют защитную и управляющую функцию.

Основные типы выключателей

Существует три основных вида АВ, отличающихся друг от друга по конструктивному исполнению и предназначенные для работы с нагрузками разной величины:

• Модульный. Он получил свое название из-за стандартной ширины, кратной 1,75 см. Рассчитан на токи небольшой величины и устанавливается в сетях бытового электроснабжения, для дома или квартиры. Как правило, это однополюсный автомат или двухполюсный.
• Литой. Называется так из-за литого корпуса. Может выдерживать до 1000 Ампер и используется преимущественно в промышленных сетях.
• Воздушные. Предназначен для работы с токами величиной до 6300 Ампер. Чаще всего это трехполюсный автомат, однако сейчас выпускают аппараты этого типа и с четырьмя полюсами.

Автомат защитный однофазный представляет собой автоматический выключатель, который наиболее распространен в бытовых сетях. Он бывает 1- и 2-х полюсным. В первом случае к аппарату подключается только фазная жила, а во втором – еще и нулевая.

Кроме перечисленных видов, существуют также устройства защитного отключения, обозначаемые аббревиатурой УЗО, и дифференциальные автоматы.

Первые нельзя считать полноценными АВ, их задача заключается не в защите цепи и включенных в нее приборов, а в предотвращении удара электрическим током при касании человеком открытого участка. Дифференциальный защитный автомат представляет собой объединенные в одном устройстве АВ и УЗО.

Как устроены автоматы защиты?

Рассмотрим подробно устройство автоматического выключателя. Корпус автомата выполнен из диэлектрического материала. Он состоит из двух частей, которые соединены между собой заклепками. Если необходимо разобрать корпусную часть, заклепки высверливаются, и открывается доступ к внутренним элементам защитного автомата. К ним относятся:

• Винтовые клеммы.
• Гибкие проводники.
• Рукоятка управления.
• Подвижный и неподвижный контакт.
• Электромагнитный расцепитель, представляющий собой соленоид с сердечником.
• Тепловой расцепитель, в состав которого входит биметаллическая пластина и регулировочный винт.
• Газоотводное отверстие.

С задней стороны автоматический защитный предохранитель оборудован специальным фиксатором, с помощью которого он крепится на DIN-рейке.

Последняя представляет собой рейку из металла, имеющую ширину 3,5 см, на которую крепятся модульные устройства, а также некоторые виды электрических счетчиков. Чтобы присоединить автомат к рейке, корпус защитного устройства следует завести за ее верхнюю часть, после чего защелкнуть фиксатор, надавив на нижнюю часть аппарата. Снять автомат защиты с DIN-рейки можно, подцепив защелку снизу.

Фиксатор модульного выключателя может быть очень тугим. Чтобы прикрепить такое устройство к DIN-рейке, нужно заранее подцепить защелку снизу и завести защитное устройство на место крепежа, после чего отпустить фиксирующий элемент.

Можно сделать проще – при защелкивании фиксатора сильно нажать на его нижнюю часть отверткой.

Наглядно, зачем нужен автоматический выключатель, на видео:

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Существует еще один параметр, способный повлиять на срабатывание АВ под воздействием теплового расцепителя – это температура окружающей среды.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Заключение

В этой статье мы рассказали о том, что такое автоматические выключатели, какими бывают эти устройства и по какому принципу они работают. Напоследок скажем, что защитные автоматы не предназначены для установки в сеть в качестве обычных выключателей. Такое использование достаточно быстро приведет к разрушению контактов аппарата.

Каждый мастер по ремонту и установке электрооборудования знает, что электрический ток является источником повышенной опасности, поэтому во время проектирования и монтажа линий уделяет этому особое внимание. Среди прочих устройств, которые призваны обеспечить нормальную и правильную работу магистралей и приборов в штатном режиме, большую популярность завоевал автоматический выключатель, который исполняет множество функций по обеспечению безопасности. В данной статье рассмотрены классы автоматического выключателя, для чего он нужен, принцип работы и сферы применения, а также алгоритм подключения устройства.

Виды выключателей

Автоматический выключатель – это токопроводящий агрегат, который монтируется на линии электропередач и другие магистрали, а также в потребляющие приборы для отключения и блокировки работы во время возникновения короткого замыкания, перегрузок и других аварийных ситуаций. Данные устройства относятся к коммутационной технике и, благодаря своим техническим характеристикам, отлично справляются с поставленными задачами, поэтому часто применяются на линиях электропередачи высокого и среднего напряжения.

Существует несколько видов выключателей, которые можно разделить по условиям эксплуатации на следующие типы:

1. Низковольтный автоматический выключатель – используется на магистралях и энергоустановках напряжением до 1000 Вольт. Чаще всего это бытовые линии, которые используются в жилых помещениях или на мелком производстве;
2. Высоковольтные агрегаты. Основным отличием таких изделий является их способность проводить большие токи с минимальной сопротивляемостью и потерями, к тому же коэффициент их срабатывания намного выше: там, где обычный автомат отключит питание уже на минимальной перегрузке, высоковольтный аппарат продолжит работу до момента возникновения предела работы.

Это общая классификация автоматического выключателя, в каждом из указанных пунктов имеются свои устройства, различающиеся друг от друга по многим параметрам. По своему устройству и комплектации агрегаты защиты бывают трех видов.

В первую очередь, это тип, в состав которого входят модульные конструкции. В данном случае автоматика выполнена в виде изделия в пластиковом корпусе, со специальным крепежным узлом на задней стенке, благодаря чему может устанавливаться на металлическую рейку внутри электрического щитка. В состав такого устройства входит медная катушка, реагирующая на перегрузки или повышение температуры в сети, рычаг управления, искрогасящий элемент и клеммы для подключения проводника.

Благодаря надежности и простоте устройства, модульный агрегат может эксплуатироваться в любых условиях, в том числе при низких температурах. В случае возникновения аварийной ситуации в автомате возникает тепловая или токовая отсечка, которая отключает электричество на выходном проводнике. Получается, что на впуске ток есть, а на выпуске он отсутствует, до момента, пока рычаг управления не возвратить в верхнее положение.

Второй вариант исполнения – это автомат в литом корпусе. В данном случае агрегаты способны проводить ток, который в несколько раз выше, чем в модульных конструкциях, в некоторых приборах он может достигать 3,2 килоампера. Чаще всего такие агрегаты используются на промышленных объектах, когда есть необходимость осуществить передачу тока с высоким напряжением. Обычный автомат в таких условиях будет работать под постоянной нагрузкой, что приведет к постоянному срабатыванию или перегреву прибора. Такое оборудование имеет трех или четырех полюсное исполнение корпуса, в зависимости от решаемой задачи.

Третьим видом силовых установок безопасности являются воздушные выключатели. Данный тип агрегатов предназначен для монтажа на высоковольтные линии, трансформаторы тока или сверхмощные электродвигатели. Технический диапазон работы подобных автоматов достигает показателя до 6300 ампер, поэтому их часто используют на магистралях с очень высоким напряжением. Принцип работы подобного автоматического выключателя заключается в обеспечении двойного разрыва сети на входе и выходе автомата. Для этого агрегат оборудован дугогасящими камерами и решетками с двух сторон. В конструкцию прибора входит коммутационная катушка, замыкающая пружина, привод для ее взвода, а также автоматика для управления всей детали.

Расцепитель

Данная деталь имеется в каждом автомате, она отвечает за механическое отсоединение вводного проводника от кабеля, несущего напряжение на потребителя. В зависимости от принципа срабатывания, расцепитель бывает механический, тепловой или магнитный. В механической детали все действия осуществляются автоматикой, в зависимости от высоты напряжения и силы расширения пластины и пружин. Тепловой агрегат срабатывает в момент повышения температуры на концах кабеля и производит отключение питания. Последний тип расцепителя оборудован электромагнитом, который при повышении напряжения до определенной высоты активизируется и размыкает контакт.

Приборы для сверхвысокой нагрузки

Автоматика, предназначенная для работы на высоковольтной линии, имеет сложное устройство, несколько другие алгоритмы срабатывания при аварийной ситуации. Такие изделия относятся к профессиональной технике, поэтому их монтаж должен осуществляться только квалифицированным персоналом, имеющим лицензию на работу и прошедшим инструктаж по правилам техники безопасности на энергоустановках в соответствии с нормативами технадзора. К подобным автоматам предъявляются повышенные требования безопасности, скорости срабатывания, уровня защиты, удобства в обслуживании и бесшумности в работе.

Нагрузка, которая возникает на проводнике во время отключения питания автоматом, сопровождается возникновением большой дуги, которая, если ее не гасить, может вызвать возгорание. Поэтому в состав защитного устройства входят специальные элементы, исполняющие функции буфера для поглощения разряда тока. Также в конструкцию автоматического выключателя, рассчитанного на работу при повышенном напряжении, входят следующие детали:

1. Контактная система, чаще всего изолированная от основного корпуса керамическими или стеклянными проставками;
2. Токоведущие части или проводники;
3. Изолированный корпус. Если это металл, то он располагается на некотором расстоянии от основной конструкции и обязательно с заземляющим стержнем;
4. Приводной механизм. В отличие от обычного низковольтного автомата, в данном случае рычаг управления расположен на наружном корпусе, и при опускании его вниз контакты прибора в щите отключают питание на входном проводнике. Многие современные агрегаты оборудуются сервоприводами с дистанционным управлением, которые приводятся в действие с пульта оператора.

Таким образом, можно сделать вывод, что автомат, рассчитанный на работу при повышенной нагрузке, имеет более сложное устройство и несколько уровней защиты от перегрузок в сети, его использование может обеспечить работу сразу нескольких распределительных станций или понижающих трансформаторов.

Все перечисленные выше агрегаты относятся к устройствам, предназначенным к эксплуатации на магистралях с переменным током. Это тип напряжения, который при транспортировке по проводникам имеет низкий коэффициент сопротивления и поглощения, но для работы многих бытовых и промышленных приборов нужно постоянное электричество. Чтобы преобразовать первый тип тока в постоянный, нужен трансформатор и инвертор, которые устанавливаются в узлах распределения энергии и снабжаются автоматическими выключателями для среднего напряжения до 1000 Вольт.

Зачем нужен автомат

Основным направлением, в котором используются данные агрегаты, является обеспечение безопасности на электроустановках и предотвращение возникновения пожара от короткого замыкания. На основании исполнения указанной функции автомат должен сработать во время повышения тока или перегрузки на проводниках, например, в обмотке электродвигателя. Такой прибор рассчитан на высокие показатели и при недостаточном напряжении не прерывает сеть путем размыкания контактов.

Также существует отдельная категория изделий, тип срабатывания которых основан на реакции катушки и пластины на сверхнизкое электричество. Поэтому данный тип устройств еще называют двух диапазонным, так как деталь может отключить питание и при завышенном напряжении, и при его недостатке. Чаще всего такой автомат используется на линиях, к которым подключены чувствительные к перепаду тока двигатели, чтобы в момент просадки обмотка на катушках не перегрелась, а привод не вышел из строя.

В отдельную классификацию можно выделить тип устройств, которые используются для работы на постоянном токе. Они имеют схожие с указанными выше автоматами устройство и конструкцию, а также процесс срабатывания. Такие агрегаты подразделяются на приборы, работающие в магистралях до 1000 Вольт и свыше этого норматива.

На электрических линиях номиналом от 1000 Вольт чаще всего используются гибридные установки, которые включают в себя множество элементов с несколькими уровнями защиты от короткого замыкания, дублирующие друг друга. В большинстве случаев это крупные промышленные объекты в области металлургии, двигатели электропоездов и троллейбусов. В состав такого выключателя входят две параллельные линии:

1. Элегазовая ветка;
2. Вакуумный элемент.

Благодаря новейшим разработкам ученых и конструкторов, скорость срабатывания такого автомата исчисляется долями секунд. На вводной контакт вакуумного прибора подключается напряжение, а на выходном элегазовом – снимается, управление осуществляется по оптоволоконному кабелю специально разработанным автоматизированным процессором.

Процесс монтажа

Любой монтаж должен осуществляться в соответствии с проектом, который разрабатывается на основании технического задания и технических характеристик будущей линии.

Важно! Если нет достаточного опыта и знаний в данной сфере, а также специального инструмента с диэлектрическими ручками, самостоятельно пытаться смонтировать любой тип автоматического выключателя не рекомендуется, так как это может привести к травмам и увечьям.

Установка или замена отработанного автомата осуществляется согласно следующему алгоритму действий:

1. Отключение питания всей магистрали. Если меняется вводной автомат, то обесточить нужно всю линию до ближайшего трансформатора. На исполнителе работ должны быть надеты резиновые перчатки и другие средства индивидуальной защиты;
2. Проверяется отсутствие напряжения, это можно сделать, используя мультиметр или индикатор;
3. Откручивается фиксирующий болт на клеммах сверху и снизу, затем провода вынимаются из посадочного места расцепителя и отводятся в сторону;
4. На нижней плоскости автомата имеется специальная пластина, которая оборудована пружиной. Для снятия автомата нужно плоской отверткой отжать ее от корпуса и снять агрегат с рейки;
5. На посадочное место устанавливается новый автомат, его подсоединение осуществляется в обратном порядке. Если это многопрофильный выключатель, то фиксировать провода необходимо по порядку от несущего ток кабеля к потребляющему.

Чаще всего, монтаж автомата осуществляется в металлический или пластиковый щиток, который крепится к наружной или внутренней стене здания путем скрытой или наружной посадки.

Таким образом, можно сделать вывод, что для обеспечения безопасной эксплуатации электроустановок, бытовых или промышленных приборов обязательно нужен автоматический выключатель, так как он в случае аварийной ситуации сможет самостоятельно отключить питание всех помещений и агрегатов.

Видео

Цепи электропроводки в промышленных и бытовых помещениях обязательно включают в свой состав не один автоматический выключатель . Этот элемент обеспечивает безопасную эксплуатацию не только электросетей, но и зданий, сооружений в целом.

Устройство защитного отключения – автоматический выключатель

Необходимость

В случае короткого замыкания или превышения допустимых токовых нагрузок он автоматически размыкает цепь. Отключение нагрузки предотвращает возгорание изоляции кабелей и распространение пожара, выхода из строя дорогостоящего оборудования, травмирования людей.

Существует много типов автоматических выключателей, они отличаются по мощности тепловых и токовых нагрузок, по габаритам, конструктивному исполнению и другим признакам. На бытовом уровне большинство используемых типов автоматических выключателей имеют общие принципы срабатывания и одинаковый набор составных элементов.

Даже формы корпусов, отверстия и отдельные элементы крепления приведены к общему стандарту. Любой тип низковольтного автоматического выключателя, который используется в административных зданиях, квартирах, частных домах, легко устанавливается на стандартные элементы крепления распределительных щитов. Рассмотрим часто применяемый в быту тип модульного автоматического выключателя марки ДЕК серия ВА.

Панель выключателя АВ

Конструктивные особенности

Автоматический выключатель типа ВА построен на модульной основе, это позволяет использовать его в однофазной и трехфазной, одно- и многополюсной сетях. Для защиты однофазной сети нужен однополюсный автоматический выключатель: один модуль, чего вполне достаточно.

Электроустановки, работающие от трехфазной сети, защищаются трехполюсными автоматами защиты от трех модулей, по одному на каждую фазу. В этом случае автоматические выключатели собираются в единый блок.

Для синхронного срабатывания всей группы автоматов при превышении допустимого порога тока на одной из фаз рычаги управления фиксируются общей планкой. Для синхронного срабатывания рычаги управления также могут фиксироваться общей пластиковой планкой.

Стандартные отверстия дают возможность установить на автоматический выключатель дополнительные устройства промышленного типа: отдельные расцепители, сигнальные контакты и другие. Устанавливаемые элементы часто используются на производственных объектах для дистанционного контроля за срабатыванием и управлением работой электроустановок.

Пластиковые корпуса типовых модулей неразборные, они имеют стандартизированные размеры. Сверху и снизу расположены клеммы для проводов с винтовым устройством зажима.

В верхней части корпуса 2 отверстия:

1. для отвода скопившихся газов от нагрева;
2. для доступа к винту регулировки порога срабатывания, биметаллического элемента тепловой защиты.

Корпус автомата: вид сверху

С тыльной стороны корпуса предусмотрены пазы и зажимные элементы, позволяющие одевать и фиксировать автоматический выключатель на стандартную DIN-рейку в распределительных щитах. Такая конструкция позволяет передвигать переключатели вдоль рейки, не отключая от цепи, разделять группы, она удобна при сборке, монтажных и ремонтных работах.

Автоматический выключатель на ДИН-рейке

Как работает автомат

На примере одного модуля типа АВ рассмотрим, как работает автоматический выключатель и отдельные его элементы. Автоматическое управление срабатыванием на выключение осуществляется двумя параметрами: силой тока, проходящего через контакты выключателя, и температурой нагрева.

Для контроля значений этих параметров автоматический выключатель имеет два элемента:

• обмотка электромагнитной катушки со стальным сердечником рассчитана на определенную силу тока;
• биметаллические пластины откалиброваны, загибаются пропорционально величине проходящего через них тока, при превышении номинального значения оказывают механическое воздействие на расцепитель, который осуществляет контроль температурного режима.

Устройство автомата в разрезе
