Если вы начинающий предприниматель и сильно ограничены в средствах, а, к примеру, вам нужно осветить свой небольшой магазинчик, ларек или торговую палатку, мы готовы предложить Вам несколько советов как изготовить бюджетную вывеску из светодиодов.

Итак, наша пошаговая инструкция:

Запастись следующими материалами: ПВХ -пластик (толщиной не менее 3-5 мм), пленка Oracal соответствующего цвета, 5 мм светодиоды (если вы хотите, чтобы вашу вывеску выдели издалека, то выбирайте угол свечения 60 градусов, если вы хотите, чтобы ваша вывеска была «засвечена» по-максимуму, то угол свечения должен быть не менее 90, в идеале — 120), соединительные провода, термоклей, а также прочий инструмент…
Итак, начнем с букв. Из пластика с помощью обычного канцелярского ножа вырезаем буквы, размечаем места где у нас будут стоять светодиоды — расстояние от края должно составлять не менее 10мм, а шаг светодиодов — не менее 15 мм, но и не более 30 — идеальный вариант — 20 мм. Затем сверлим отверстия диаметром 5 мм.

Следующий шаг — закатка пленкой готовых букв.

После этой процедуры нужно прорезать пленку на имеющихся отверстиях крестом. Желательно аккуратно, в пределах отверстия. Можно, конечно, сначала закатать букву, а затем просверлить отверстия. Мы этого не делаем потому, что пленка имеет свойство «усыхать» со временем, и мы имеем шанс получить вокруг просверленной дырки белую каемочку. К тому же пленка не так хорошо и сверлится, получаются лохмотья, которые приходится обрывать руками.

Следующую операцию удобно выполнять одним из светодиодов, держа его за выводы. Аккуратно «протыкаем» все дырки со стороны закатки, чтобы лепестки разрезанной пленки прилипли к стенкам отверстия. Благодаря этой процедуре светодиоды будут плотнее держаться в отверстии и пленка не будет уползать со временем.

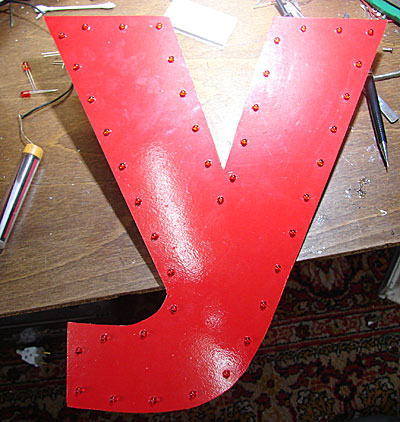

Следующий шаг — установка светодиодов. Они просто втыкаются до упора.

Поскольку было выбрано питающее напряжение 12 В, светодиоды объединяются в группы последовательно по 6 шт. (Падение напряжения на красных светодиодах около 2 В). Шаг размещения в 20-25 мм был выбран не зря. Это позволило обойтись выводами светодиодов в качестве соединительных проводов. Вывода разгибаются параллельно поверхности и спаиваются между собой. При наличии некоторой сноровки это недолгий процесс.

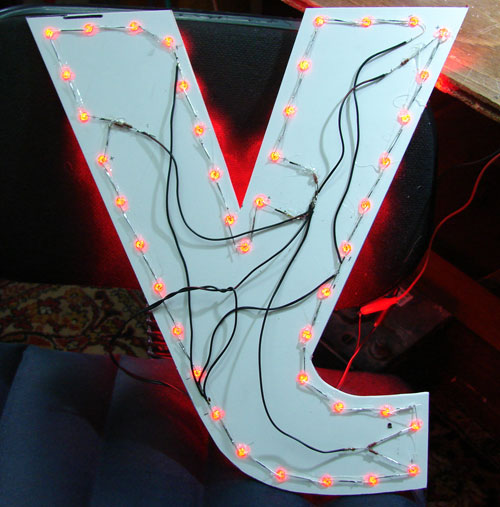

Рекомендую ориентировать светодиоды анодом или катодом в какую-нибудь определенную сторону, чтобы не было путаницы. В итоге мы получим несколько цепочек светодиодов, соединенных последовательно. Последняя цепочка вряд ли получится из 6 штук, поэтому недостающие светодиоды мы размещаем внутри буквы. Соединяем все группы параллельно и получаем два вывода — плюс и минус. Для большей надежности устанавливаем в разрыв плюсового провода резистор 0,5 Вт 10-30 Ом. Можно один на всю букву, можно на каждую цепочку — кому как нравится. Можно еще установить диод для защиты от переполюсовки при монтаже. Средства предохранения у всех разные 🙂 Подсчитываем количество цепочек — допустим, их 7 штук. Номинальный ток 5 мм светодиодов оптимальнее всего устанавливать на уровне 15 мА, значит наша буква будет иметь следующие параметры: 12 В, 105 мА. , то есть будет потреблять около 1 Вт.

Затем подключаем букву к блоку питания.

Это несколько фотографий готового объекта на разных выдержках. Каркас довольно сильно изогнут, такова была задумка — чтобы с разных ракурсов хорошо было видно. Пока вывеска включена в тестовом режиме и ток каждого светодиода не превышает 5 мА.

И последний шаг — монтаж готовых букв на вашу палатку.

Разумеется, светодиодные буквы нужно надежно прикрепить к какому-то металлическому основанию, поэтому предварительно рекомендуем изготовить металлический каркас из алюминиевых профилей, которые продаются в любом строительном магазине.

Вот, что получилось в итоге.

Нетрудно заметить, что буква «Л» светится несколько ярче остальных. Это вызвано тем, что в ней последняя цепочка содержит всего один светодиод. Выбрасывать пять дополнительных светодиодов для обеспечения нужных параметров было жаль, поэтому использовали резистор. В перспективе можно установить контроллер для получения светодинамических эффектов или изначально устанавливать RGB-светодиоды. Общее потребление вывески в тестовом режиме — около 5 Ватт. На изготовление вывески ушло около 600 светодиодов.

К пригорюнившемуся торговцу подошла цыганка и за небольшое вознаграждение пообещала дать толковый совет по улучшению продаж. Продавец заплатил требуемое и с недоумением наблюдал за тем,
как цыганка взяла один из горшков и надела его на свободную оглоблю - лошадь была выпряжена. Подняв оглоблю вверх таким образом, что горшок теперь возвышался над толпой гуляющих на ярмарке, цыганка удалилась.

О том, как сделать старинную вывеску по всем правилам разметки, какие могут понадобиться инструменты и какие необычные материалы можно использовать для этого, расскажет специализированное издание начала XX века.

Такая градация размеров предназначена для грамотной разметки слов на макете вывески. Изображение каждой буквы состоит из нескольких точек: например, половинная буква I состоит из двух точек, соединенных пунктиром; целая буква П - из четырех; полуторная буква Ш - из шести.

Ширина между вертикальными палочками букв называется интервалом буквы и обычно бывает чуть больше, чем ширина самой палочки - в зависимости от типа шрифта, конечно. Расстояние между отдельными буквами называется просто интервалом и как правило, этот промежуток всегда бывает одинаковым, за исключением тех случаев, когда после букв Г, Р и Т пишется А; или впереди Т, Ч, У стоит буква А - в этом случае интервал немного сокращается.

Также при создании вывески своими руками стоит уделить внимание и тому, чтобы буквы с надстрочными и подстрочными символами (Й, Щ, Ц) не касались этими элементами букв в строках выше или ниже, иначе вся надпись становится трудночитаемой.

Как делать красивую надпись

Допустим, нужно сделать вывесочную надпись со словом БАНЯ (четыре целые буквы). Если надпись предстоит сделать прямо на стене, а не на щите с ограниченным пространством, то можно применить простой способ.

В левую руку берут угольник и карандашом или кусочком мела отмечают на нем четыре точки воображаемого размера буквы: первую точку ставят на некотором расстоянии от правого угла инструмента и считают от угла до точки толщину палочки буквы Б (прямой пунктир на первом рисунке или на следующем рисунке - линия зеленого цвета).

Вторая точка - это интервал буквы (красная линия на рисунке), третья точка проставляется на том же расстоянии, что и первая и считается второй палочкой буквы (синий цвет). Все три точки и угол инструмента - это расстояние целой буквы (на первом рисунке - дугообразная пунктирная линия).

Далее проставляется четвертая точка, обозначающая интервал, т.е. расстояние между буквами. Значение этого промежутка обычно составляет 3/4 самой буквы, но в некоторых случаях может быть и немного меньше. На первом рисунке интервал обозначен крестиком.

После предварительной работы приступают к разметке всего слова прямо на стене: чертят две параллельные линии - расстояние между ними равно желаемой высоте букв. Начиная от правого края стены ставят точки и соединяют их чертой, отмечая буквы до конца слова.

Если встречаются слова с буквами различных размеров - полуторные, целые, половинные и пр., то при разметке межбуквенный интервал может быть неодинаковым. Например, в слове ГРАММОФОН между буквами Р, Ф, А и О можно заметить сокращение расстояния.

В этом слове буква Г имеет три точки между Р и А , интервал сокращен на половину буквы; буква М имеет пять точек, Ф - шесть, остальные буквы - по четыре точки.

Как сделать полукруглую надпись на вывеске

Чтобы ровно и красиво написать слово по изогнутой дуге, отмечают центральную точку, от которой и чертят два полукруга. Если надпись должна быть вверху, то разметку начинают с нижней дуги; если внизу - то с верхней.

Сначала отмечают середину пространства (центр надписи) и чертят две дуги на расстоянии друг от друга, равном желаемой высоте букв. По центру проводят горизонтальную линию, от которой и начинают разметку, так же - справа налево, как и вышеприведенных примерах.

Следует помнить, что разметка в полукруглых надписях всегда производится по внутренней линии круга. Чтобы буквы стояли правильно и красиво, делают метки как на верхней, так и на нижней линии.

Инструменты для изготовления вывески

Для любительского создания вывесок своими руками автор книги рекомендует небольшое количество инструментов: во-первых, это - мольберт. Удобнее всего расписывать вывеску в стоячем положении, поэтому без специальной подставки сложно обойтись. При желании такую стойку можно сделать самостоятельно - существуют варианты мольбертов, которые прислоняются к стене (рис. 1 и 2) или могут стоять сами, опираясь на подпорку (рис. 3).

Такие стойки делают из простого брусочного дерева, в котором проделываются отверстия для размещения колков. На этих колках и размещается вывеска, над которой идет работа.

Кроме того, автор считает, что начинающему специалисту по изготовлению вывесок может пригодиться такой инструмент. как муштабель - ровная гладкая палка с шариком на конце, служащая живописцу для поддержки правой руки во время выписывания мелких деталей.

Не лишним будут и такие инструменты, как всевозможные угольники, рейсшина, кисти разных размеров, палитра, лакокрасочные принадлежности.

Как сделать оригинальную вывеску

Снежная вывеска

Среди огромного разнообразия вывесок довольно трудно выделиться оригинальностью, поэтому не стоит пренебрегать ни малейшей идеей, какой бы странной она на первый взгляд ни показалась бы. Так, к примеру, один специалист по вывескам целый вечер ломал голову на заказом постоянного клиента, а утром просто вылепил перед его магазином огромного снеговика, сделав ему двустороннее лицо, обращенное к обеим сторонам улицы.

Вывеска из дыма и копоти

То же креативное мышление сыграло свою роль и при заказе вывески в магазине посуды. У хозяйки лавки были взяты овальные и круглые тарелки большого диаметра, которые специалист по изготовлению вывесок основательно прокоптил с помощью березовой коры.

Вывеска из опилок

Вывеска из стружек

Очень красивыми получаются вывески из стружек липового дерева, настроганные фальцовкой. Такие стружки можно наклеивать на картон или ткань, создавая оригинальную фактуру вывески. Окрашивание стружек производится самым простым способом - в ведро или таз наливают воду, разводят в нем стойкую краску, а затем в этот раствор окунают стружки и тщательно просушивают после окрашивания.

Как сделать рельефную вывеску

Выпуклые, объемные буквы по технологии прошлого века делали довольно примитивными методами: выпиливали из толстого дерева; вырезали из гибкого металла и припаивали к основанию вывески; лепили из папье-маше: размоченной бумаги с добавлением клея. Такую замазку вдавливали в заранее заготовленные гипсовые формы, а после высыхания доставали и раскрашивали в разные цвета.

Кстати, очень часто из папье-маше лепили и дополнительные декоративные элементы: гербы, виньетки, профили, цветы и т.д. Для этого из оконной замазки лепили копию нужного предмета, заливали ее гипсом, а после затвердевания удаляли замазку, получив форму для изготовления детали из папье-маше.

Вывески на полотне

В некоторых случаях вывески делают на полотнище ткани. Как правило, такие надписи пишут в лежачем положении, т.к. обычно полотно натягивают на полу, а при положении лежа риск попадания капель на ткань сведен к минимуму.

Если же надпись делают масляной краской, то полотно закрепляют на подрамнике и хорошо промазывают картофельным крахмалом. Крахмал не позволяет краске растекаться и защищает от образования желтоватого налета вокруг букв, что нередко встречается при использовании красок на масляной основе.

Вывеска на стекле

Изготовление таких вывесок считается довольно сложным делом, т.к. работа ведется преимущественно с обратной стороны и в зеркальном отражении. Стекло протирают начисто мягкой тканью и по его лицевой стороне делают разметку букв. Затем с обратной стороны стекла начинают прописывать эти буквы, каждый раз позволяя краске хорошо просохнуть.

После этого буквы покрывают позолотой: пищевой желатин заливают водой, дают набухнуть, профильтровывают и смачивают этим раствором место, которое нуждается в позолоте. На букву, смоченную желатином накладывают специальный листок с позолотой, покрывают его салфеткой и разглаживают рукой. Когда позолота перейдет на букву, ее покрывают прозрачным лаком - глянцевым или матовым.

Решая вопрос, как сделать световой короб, следует в первую очередь изучить все тонкости конструкции данного вида. Например, для эксплуатации в более жестких условиях (на улице) необходимо будет подготовить усиленную раму. Для помещений достаточно упрощенного каркаса, кроме того, изготовление короба с подсветкой для рекламы в этом случае не предполагает использование металлического профиля для установки в качестве боковых стенок.

Подробнее о вывесках типа lightbox

Чтобы привлечь внимание прохожих на улице или же посетителей торгового центра, магазина, кафе, используется более совершенный вид рекламы – , одним из исполнений которых являются короба. По форме это объемные конструкции, подсвеченные изнутри источниками света разных типов. Наиболее простые – прямоугольные исполнения лайтбоксов можно сделать своими руками.

Область применения таких вывесок очень широка: начиная с кафе и заканчивая коммерческими предприятиями. В основном же короба с подсветкой используются для рекламы, продвижения бренда или внутреннего оформления интерьера. В последнем случае принято задействовать тонкие световые короба, их освещение выполняется при помощи светодиодных лент, расположенных по периметру.

Обзор видов

Для эксплуатации при определенных условиях и с целью решения разного рода задач обычно используются короба с подсветкой специального назначения, которые характеризуются индивидуальными конструкционными особенностями.

Виды коробов

Их основные разновидности:

1. Односторонние.
2. Двусторонние.

Первый вариант средства рекламы используется для установки на фасаде различных объектов, так как подсвечивается только лицевая панель. Двусторонние короба с подсветкой можно располагать перпендикулярно фасаду здания, при этом освещаются обе стороны лайтбокса, что повышает эффективность рекламы. Кроме того, различают исполнения, отличные по целевому назначению:

• для внутреннего использования;
• для наружной установки.

Существует разделение и по типу освещения: ультратонкие световые короба, тонкие исполнения, объемные конструкции большой толщины. Последние исполнения обычно задействуют для рекламы на улице. А вот первые два вида используются при оформлении интерьеров. В таких конструкциях предполагается использование светодиодной подсветки по всему периметру панели.

Конструкция и принцип работы

Если рассматривать односторонние короба, данный вид предполагает использование лицевой панели для освещения информации, тогда как задняя панель является базой для установки осветительного оборудования. Для повышения интенсивности свечения рекомендуется использовать молочный акрил при изготовлении лицевой панели. Но в качестве основного материала может выступать поликарбонат, баннерная ткань, композит.

Устройство двухсторонего вида

Боковые панели обычно выполняются из полимерных или металлических (сталь, алюминий) профилей. Надпись наносится посредством самоклеящейся пленки. В двусторонних коробах предусмотрено две лицевые панели. Принцип работы подобных конструкций несложен: при включении источники света освещают панель с надписью. Исполнения, функционирующие на светодиодах, отличаются энергоэффективностью, длительным сроком службы.

Этапы работ при изготовлении лайтбокса

Для вывески наружной установки используется усиленная рама. Ее изготовление предполагает использование профильных труб разных сечений, что определяется уровнем нагрузки: от 20х20 до 20-40 мм. Из этого материала свариваются все рамы. Их в дальнейшем необходимо соединить множеством перемычек для получения каркаса достаточной жесткости.

Далее, сделанная своими руками конструкция зачищается, грунтуется и окрашивается. В качестве задней панели используется металлический или полимерный лист. Лицевая стенка чаще выполняется из акрила, так как сотовый поликарбонат и полистирол не отличаются стойкостью к деформациям при нагревании. Кроме того, эти материалы склонны к быстрому загрязнению.

Чтобы обеспечить высокую интенсивность свечения вывески, нужно рассчитать количество светодиодных модулей, исходя из их паспортных данных. Изготовление предполагает необходимость использования соединительных проводов для модулей на базе светодиодов. Для их работы используется трансформатор. Окончательный этап – установка лицевой панели, предварительно подготовленной своими руками, с нанесенной самоклеящейся пленкой.

Монтаж и подключение

Для электромонтажа используется блок питания. Важно, чтобы его мощность соответствовала количеству используемых светодиодных модулей. На интенсивность свечения влияет глубина короба, толщина лицевой панели, а также расстояние между светодиодными источниками света. Но в первую очередь при изготовлении своими руками важно правильно рассчитать количество модулей.

В качестве крепления вывески используются кронштейны (для установки двустороннего исполнения на фасад), подвесы или опорные конструкции (отдельная установка).

Таким образом, собственными силами вполне можно изготовить рекламный короб с подсветкой, в качестве которой часто используют светодиоды. Их подбирают, исходя из площади лайтбокса, глубины короба, а также на основании электрических параметров, указанных в паспорте источников света. С учетом этих же параметров рассчитывается общее количество светодиодов.

Одним из способов продвижения нового или старого бизнеса является наружная реклама. Некоторые имеют возможность вкладывать большие средства в «раскрутку», но другие могут рассчитывать только на минимальные вложения. В такой ситуации встает вопрос о том, как сделать вывеску своими руками.

Перед началом работы определитесь, каким должен быть баннер. Рекомендуется обратить внимания на три фактора – доступность (по стоимости материалов), грамотное содержание и технологичность.

Материалы и инструменты

Отвечая на вопрос, как правильно оформить вывеску, рассмотрим перечень материалов и инструментов, для этого необходимых.

Материалы, чтобы сделать красивую вывеску:

• Оцинкованные стальные листы 100*200 см (учитывайте, что минимальная толщина листа должна быть 0,6 мм);
• Самоклеющаяся пленка, выполненная в нескольких оттенках (обратите внимание на непрозрачную глянцевую пленку);
• Ветошь;
• Клей в твердом виде и двухсторонний скотч.

Инструменты, чтобы создать вывески:

• Канцелярские ножницы;
• Ножницы, предназначенные для резки по металлу;
• Линейка с простым карандашом;
• Рулетка;
• ПК, подключенный к принтеру.

Если вы не знаете, как самому выбрать дизайн или определиться с цветами, то посмотрите примеры в сети Интернет или воспользуйтесь помощью друзей, родственников и т.д.

Инструкция по созданию рекламы

Поэтапная инструкция, как изготовить вывеску:

1. Определитесь с параметрами наружной рекламы, после чего проставьте разметку на стальном листе. Чтобы сделать вывеску, соответствующую параметрам 200*50 см, лист разрезается на две части. Основание из пленки при этом требуется составить из нескольких отрезков, поскольку ширина пленки обычно равна 45 см.
2. Разрезать лист в соответствии с составленной разметкой. Заусенцы, оставшиеся по краям, можно обработать напильником.
3. Составьте шаблоны, по которым будут вырезаться буквы. Для этого потребуется ПК и принтер. Использовать можно любой графический редактор. В нем определитесь, какой шрифт, и размер букв требуется.
4. На все буквы нужно нанести клей. Выберите пленку того оттенка, в котором должны быть выполнены буквы.
5. Раскатайте по листу металлу рулон пленки желаемого цвета, затем разложите буквы и определитесь с порядком их размещения. Клейте буквы аккуратно.
6. Завершающий этап – окантовка. Для этого могут использоваться волосы все той же самоклеющейся пленки.

Теперь вы знаете, как оформить вывеску самостоятельно.
