Проведение масштабного ремонта в доме или квартире, и уж тем более – обустройство нового, только возведенного жилья практически всегда включает и прокладку домашней электросети. Вопрос это можно отнести к проблемам первостепенной важности. От продуманности схемы и качества выполненной проводки зависит не только удобство пользования электроприборами и освещением, но и, напрямую - уровень безопасности проживания.

Если планируется проведение этого масштабного мероприятия, то у хозяина жилья обязательно возникнет вопрос - какой кабель использовать для проводки в квартире или доме? Казалось бы, в чем сложность? – ассортимент специализированных магазинов кабельной продукции поражает своим разнообразием. Но богатство выбора зачастую только запутывает неопытного потребителя. Кроме того, из представленных в продаже образцов далеко не все пригодны для намечаемой цели.
Поэтому главной задачей настоящей публикации ставится дать читателю понятный ответ, на каком типе кабеля и почему следует остановить свой выбор.

Так ли обязательно менять проводку полностью?

Основные причины полной смены квартирной проводки

Если речь идет о прокладке электропроводки в только , или в квартире, которая приобретена в «голом», совершенно неотделанном виде, только с заведённым кабелем ввода и установленным счетчиком, то такой вопрос даже не ставится – все приходится делать «с нуля».

Но вот при проведении капитального ремонта в своих владениях перед многими хозяевами возникает соблазн – а может оставить так, как есть? Тем более, если функционирование домашней электросети пока не сопровождалось никакими чрезвычайными ситуациями, не вызывало нареканий и не давало повода к принятию экстренных мер?

Сомнения хозяев вполне понятны: замена проводки – это весьма масштабный и трудоёмкий процесс. И он будет связан не только с электромонтажными работами, что само по себе уже непросто. Предстоят довольно «грязные» и утомительные операции по прорезке каналов (штраб) для прокладки кабелей, гнезд для розеток, выключателей, . Все это, безусловно, потребует затем качественной отделки. Одним словом, страшно браться!

Прокладка новых кабелей домашней проводки всегда связана с масштабными работами общестроительной, а затем – и отделочной направленности. Многих останавливает такая перспектива, но иначе - никак…

Итак, что должно мотивировать хозяев на подобное решение:

• Если остро встаёт вопрос об общем капитальном ремонте жилья, то, надо полагать, предыдущий был произведен довольно давно, бывает, что даже несколько десятков лет назад. И проводиться он будет опять же в расчете на долгосрочную перспективу, которая исчисляется теми же десятками.

Проводку нельзя отнести к «скоропортящимся» материалам, однако, и она имеет свой срок эксплуатации. Со временем теряет свою эластичность изоляция проводов – начинает растрескиваться или даже начать крошиться. А это может стать причиной короткого замыкания, откуда совсем недалеко до пожароопасной ситуации. Да и металл не вечен – постепенно он «стареет», окисляется, становится более хрупким, что является предпосылкой для внезапных обрывов в сети в самых неожиданных местах.

Одним словом, чтобы гарантированно обезопасить себя от неприятностей на много лет вперед, проводку следует поменять на новую.

• Второй аспект проблемы заключается в следующем. Не поддается никакому сравнению насыщенность современного быта даже средней по достатку семьи электрическими приборами с тем, что было еще полтора - два десятка лет назад. И новой технике требуются точки подключения, причем они должны отвечать и требованиям удобства пользования, и правилам безопасности эксплуатации. Каскады тройников и удлинителей – это прямой путь к перегрузке линии и пожароопасной ситуации. Да и путающиеся под ногами шнуры никак не добавляют комфортности проживания в квартире.

Кроме того, старая проводка когда-то давно прокладывалась без учета возросших мощностей потребления. Приобретение новой бытовой техники нередко требует прокладки выделенных силовых линий, так как старые провода попросту могут не справиться с нагрузкой.

Стало быть, раз уж предстоит масштабная реконструкция жилья, имеет смысл провести и перепланировку электрической сети, продумав оптимальное расположение всех ее элементов. Причем не только так, чтобы она отвечала текущему наличию и мощности электрических бытовых приборов, но и с некоторым заделом на будущее.

Есть еще одна причина, которая может стать определяющей для принятия решения о реконструкции домашней электросети. Ее стоит выделить особо.

Об алюминии не может идти и речи!

В эпоху массового жилищного строительства, когда пятиэтажки-«хрущевки», а затем и дома более поздних серий росли в городах как грибы, повсеместной практикой была установка алюминиевой проводки. В свое время это было оправдано – обходилось значительно дешевле, а больших нагрузок не предполагалось. Но если сейчас хозяин квартиры или дома видит, что у него проводка выполнена из алюминиевых проводов, у него не должно оставаться никаких сомнений – только полная замена на медь!

Прежде всего, это прямое, не подлежащее обсуждению требование действующих законодательных актов в области строительства и обеспечения безопасности. Если до 2001 года в документах делалась оговорка о допустимости алюминиевой проводки, и то – только по уже имеющемуся заделу строительства, то сейчас требование категоричное:

Статья 15.3 актуально редакции СП 31-110-2003 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ, ГОСТ 31565-2012, ГОСТ Р 50571.5.52-2011, СНиП 3.05.06-85, а также требованиями электро- и пожарной безопасности.

Эти требования взяты не на пустом месте – они обусловлены анализом опыта применения обоих типов проводок, основаны на сравнительных характеристиках алюминия и меди в качестве проводников тока.

Давайте сравним по нескольким позициям:

А. Хотя алюминий считается неплохим проводником, обладающим низким сопротивлением, с медью ему не сравниться. Нагляднее всего это видно, если использовать условную величину, принятую в электротехнике, называющуюся плотностью электрического тока. Она показывает, какой ток через единицу площади сечения проводника (1 мм²) способен проходить, не вызывая его опасного нагрева, способного привести к плавлению изоляции и короткому замыканию.

Если рассматривать медь, то этот показатель доходит до 10 ампер при открыто расположенной проводке, и 6 ампер – при скрытой. У алюминия эти показатели значительно меньше – 4 и 6 ампер соответственно. То есть в равных условиях сечение алюминиевого провода должно быть как минимум в полтора раза больше.

Указанные выше значения не должны приниматься за основу при проектировании сети – они приведены лишь для примера. А для реальных условий эксплуатации, безусловно, должен закладываться еще и определенный запас.

Б. И алюминий и медь являются довольно активными с точки зрения химии элементами. Они легко вступают в реакцию с кислородом, содержащимся в воздухе, и быстро (алюминий – практически мгновенно) покрываются слоем окислов. Но вот только оксид алюминия имеет гораздо меньшую проводимость, нежели окислы меди. То есть на алюминиевых контактах сопротивление всегда будет больше, чем на медных. То есть такие соединения больше подвержены нагреву при высокой нагрузке.

В . Оба металла обладают хорошей пластичностью, что важно при монтаже проводки. Но вот внутренняя усталость кристаллической решетки у алюминия наступает значительно быстрее. Иными словами – такой провод значительно легче ломается при механической нагрузке. Простой эксперимент: попробуйте несколько раз на одном месте согнуть – разогнуть медную и алюминиевую жилу. Результат совершенно очевиден.

Кстати, такая ломкость алюминия со временем только возрастает – это особенность реакции его кристаллической решётки на постепенную кислородную коррозию в сочетании с нагревом. И в итоге получить неожиданный при использовании алюминия – значительно выше, чем с медью.

Г. Еще одна негативная особенность алюминия – в недостаточной устойчивости его форм. Под воздействием постоянной механической нагрузки он попросту начинает, как часто выражаются электрики, «плыть». Например, со временем даже хорошо затянутая винтовая клемма с алюминиевым проводом начинает греться – контакт явно ослабевает и требует регулярной подтяжки. Аналогично и на скрутках – появляется искрение между проводниками, что приводит к их сильному нагреву. Еще хуже, если между проводами обозначится небольшой зазор – это уже условия для возникновения электрической дуги с ее температурами в несколько тысяч градусов, приводящими к плавлению металла и возгоранию изоляции.

Можно сразу заметить, что совершенно недопустимы соединения скрутками алюминиевых и медных проводов. Различия в химической структуре, в электропроводности, в линейном расширении при нагреве делают такие соединения крайне ненадежными, недолговечными и чрезвычайно опасными. Если уж обстоятельства вынуждают выполнить такой контакт (хотя этого следует всячески избегать), то должны использоваться клеммы того или иного типа, обеспечивающие передачу тока через стального «посредника» - винт, шину, пружину и т.п.

А чтобы не было и соблазна выполнить такое , следует попросту исключить алюминий из своей домашней проводки.

Итак, надеемся, мы убедили читателя в необходимости замены старой проводки и выполнении ее именно медью. Если же кто-либо из соображений экономии или просто непонимания важности вопроса решит, тем не менее, применить алюминиевые провода, то он может дальше эту публикацию не читать. Все дальнейшее изложение будет посвящено исключительно меди – как того требуют и действующие правила, и элементарное благоразумие.

Что использовать - провод или кабель?

«А какая разница» - спросят многие, ведь это же практически синонимы?

Не совсем так. Разница есть, и весьма существенная.

• Проводом приято понимать одножильный или многожильный проводник, который может иметь изоляцию или выпускаться и вовсе без нее (например, для использования в линиях электропередач). Чаще всего оболочка проводов не обладает дополнительными защитными функциями, о есть рассчитана исключительно на изоляционное предназначение. Устойчивость к внешним воздействиям или к агрессивной среде – не самая высокая или вовсе отсутствует.

Даже объединение нескольких изолированных проводников под общей дополнительной внешней изоляцией еще вовсе не делает провод кабелем.

• Кабель – это совокупность нескольких качественно изолированных проводов, объединённых внешней оболочкой, на которую возлагаются не столько изоляционные, сколько защитные функции. Таких оплеток может быть и несколько, они могут быть многослойными – полимерными, металлическими, стеклотканевыми. Практикуется и дополнительное заполнение пространства между проводами под внешней оболочкой.

Наличие защитной оболочки позволяет прокладывать кабели для самых сложных условий эксплуатации. Ну а в контексте настоящей публикации можно отметить следующее. Для прокладки скрытой проводки, там, где она будет замуровываться в стены, то есть испытывать и механические, а химические, и термические нагрузки (из-за отсутствия нормального теплоотвода) должны использоваться исключительно кабели. Провода допустимы для коммутации в распределительных щитах или на группах розеток, для подключения бытовых приборов и осветительного оборудования, в том числе в виде сетевых шнуров с вилками для включения в розетки.

Надо заметить, что описанная выше разница - весьма непроста для понимания. В частности, выпускаются изделия, практически не отличающиеся на первый взгляд внешне. Но одно производитель позиционирует как кабель, а другое все же именуется проводом.

Слева – кабель ВВГнг 3×2,5, справа – провод ПУМП с таким же количеством жил и их сечением. Кабель пригоден для прокладки скрытой проводки, а провод – совершенно для этого не подходит.

Классический пример такой пары – кабель ВВГ и провод ПУМП. При всем внешнем сходстве, например, равном количестве проводников и их сечении, первый вполне можно использовать для скрытой проводки, а второй однозначно нельзя, что уже не раз доказывалось печальной практикой. Но некоторые электрики все же продолжают «баловаться» этим – оно и понятно, так как провод всегда дешевле кабеля. Но и внутренняя изоляция проводников, и внешняя оболочка — совершенно не дотягивают до требуемых для кабеля уровней защиты и пожаробезопасности.

Так что при приобретении материалов всегда стоит уточнять - как по имеющейся официальной сертификации проходит данный вид продукции, кабель это или провод.

На какие характеристики кабелей и проводов обращают внимание при выборе

Существует несколько важных критериев, которые в обязательном порядке должны оцениваться при выборе кабельной продукции. Сюда можно отнести следующее:

• строение кабеля (провода);
• сечение проводника;
• параметры изоляции проводников и внешней оболочки;
• маркировка изделия;
• цветовая маркировка проводов;
• качество;
• наличие сертификатов и упаковочных ярлыков.

Строение проводников

Как в кабелях, так и в проводах проводники могут представлять собой одну жилу заданного диаметра, или состоять из множества тонких скрученных жилок.

Одножильные (однопроволочные) изделия всегда более жесткие, и чем больше сечение, тем сложнее они в монтаже. Однако по проводимости такие изделия намного выигрывают. В них отсутствуют внутренние сопротивления между жилками, которые так или иначе имеют внешний окисленный слой. То есть при высокой нагрузке, там, где моножильный провод справляется без проблем, многопроволочный может вполне начать греться.

Зато многожильные выигрывают гибкостью – они удобны для прокладки открыто расположенной проводки, например, к осветительным приборам или иной бытовой технике. Но вот вмуровывать их в стены – дело опасное.

Резюме: для скрытой проводки в квартире или доме все же следует применять многожильные медные кабели (имеется в виду одножильное строение одного проводника, а не количество проводов в кабеле).

Для соединения многожильных проводников в клеммах должны применяться специальные обжимные кабельные наконечники

И если уж для проводки или для иных электромонтажных работ используются многопроволочные изделия, то при их соединении в клеммах должны использоваться специальные обжимные наконечники. В противном случае проводник просто будет раздавлен в клемме, и со временем надежный контакт утратится.

Сечение проводника

Этот параметр измеряется в квадратных миллиметрах. Нередко допускают ошибку, путая его с диаметром проводника, а разница здесь весьма существенная – стоит вспомнить знакомую со школу формулу площади круга.

Продукция известных производителей отличается хорошей калиброванностью проводов. Но вот если приобретается кабель неизвестного происхождения (чего, безусловно, следует при любой возможности избегать), то нелишним будет проконтролировать соответствие заявленного сечения реальности. Для этого можно промерить диаметр проводника, используя штангенциркуль или микрометр, а затем просто пересчитать его в площадь поперечного сечения. Для этого используется формула:

Sпр = π × D² / 4

или, если несколько упростить ее:

Sпр = 0,785 × D²

По идее, указанное в маркировке значение сечения должно совпадать с получившемся при расчете (естественно, с определенным округлением). Но если обнаруживается явное расхождение, скажем, даже в 0,3÷0,5 мм², то это уже повод задуматься, стоит ли покупать такой кабель.

Какое сечение проводника и где потребуется? Выше уже упоминалась плотность тока – чем больше площадь сечения проводника, тем мощнее получается линия питания. То есть для разных участков домашней электросети могут и должны использоваться и различные провода.

Можно воспользоваться следующей таблицей, в которой указанные предельные значения тока для медных проводников различного сечения. Параметры рассчитаны для проводов скрытой проводки. Поэтому в таблице показано несколько вариантов – для одножильных, двухжильных и трехжильных кабелей. Почему? – да потому что при высокой нагрузке они способны передавать нагрев взаимно друг другу, что несколько снижает допустимые параметры тока.

Таблица допустимых значений силы тока в зависимости от сечения медного проводника

Площадь сечения жилы, мм²	Одножильные провода				Двухжильные провода	Трехжильные провода
	I	II	III	IV
0.5	11	-	-	-	-	-
0.75	15	-	-	-	-	-
1,0	17	16	15	14	15	14
1.5	23	19	17	16	18	15
2.5	30	27	25	25	25	21
4.0	41	38	35	30	32	27
6.0	50	46	42	40	40	34
10.0	80	70	60	50	55	50

Как видно, для одножильных проводов есть еще и собственная градация. Дело в том, что их иногда используют для создания многожильной проводки, укладывая пучком в несколько штук. И предельное значение тока зависит от количества проводников в этом пучке:

I - одиночный провод

II - два провода, уложенных рядом.

III - три провода, уложенных рядом.

IV - четыре провода, уложенных рядом.

Сразу сделаем оговорку. В таблице указаны именно предельные значения тока. Но на практике, безусловно, должен закладываться определенный эксплуатационный запас, чтобы провода не нагревались до опасных для целостности изоляции температур.

Для однофазной сети переменного напряжения 220 вольт справедлива обычная формула расчета мощности.

Р = I × U

Р - мощность нагрузки, Вт;

I - сила тока, А;

U - напряжение, В (в нашем случае – 220 В)

Итак, какие провода и куда подойдут:

• Проводники сечением от 0,5 до 1,0 мм² вообще не должны рассматриваться для внутренней проводки.
• Медный провод сечением 1,5 мм². Номинальный ток для него - 10 ампер. Простой подсчет показывает, что это соответствует допустимой нагрузке в 2200 Вт или 2,2 кВт.

Естественно, нагружать линию на полную мощность не следует, поэтому такая проводка обычно применяется для систем освещения. Одной такой линии, как правило, хватает на полноценное освещение нескольких комнат, а в случае использования современных светодиодных ламп – будет достаточно и для всей квартиры.

В электрощите такие линии подключаются к автомату номиналом в 10 ампер.

• Медный провод сечением 2,5 мм². Номинальный ток – 16 ампер, соответственно, допустимая нагрузка 3,5 кВт.

Такая проводка используется для подключения розеток. Они могут быть одиночными, для конкретных бытовых приборов высокой мощности (стиральная или посудомоечная машина, холодильник, электрическая духовка или микроволновка, бойлер и т.п.) но с мощностью, не превышающей указанного значения. Или же устанавливается группа розеток с расчетом на возможное одновременное подключение нескольких потребителей, но опять же, с суммарной из мощностью не выше 3,5 кВт.

Такая линия защищается в электрощите автоматом на 16 ампер.

• Проводники сечением 4 мм² рассчитаны на ток в 25 ампер, и, соответственно, на нагрузку мощностью до 5.5 кВт. Такие изделия применяют для организации выделенных линий для подключения домашней техники повышенной мощности. Это может быть мощная система кондиционирования и вентиляции, электрическая плита, однофазный электрокотел отопления, банная печь и т.п. Естественно, мощность каждого из этих приборов не должна превышать указанного выше значения.

Каждая из таких линий защищается собственным автоматическим выключателем номиналов в 25 ампер.

• Провода сечением 6 и 10 мм² для внутренней проводки обычно (за редким исключением) не используются. Как правило, они предназначены для ввода в квартиру или дом от подъездного или уличного щита. И, соответственно, для них устанавливаются общие защитные автоматы 32 или 40 ампер.

Ознакомьтесь с разъяснениями, формулами и калькулятором расчета, из нашей новой статьи на нашем портале.

Параметры изоляции жил кабеля и его внешней оболочки

Каждый из проводников силового кабеля заключается в собственный изоляционный слой. Для этого используются различные модификации ПВХ, встречаются изделия с изоляцией из сшитого полиэтилена (РЕХ). Толщина изоляции должна гарантированно обеспечивать безопасность эксплуатации проводки, но вместе с тем - не усложнять проведение монтажных работ.

Этот параметр регулируется ГОСТом, и для силовых кабелей в бытовых сетях с напряжением до 660 вольт, с сечением проводников 1,5 и 2,5 мм² толщина жильной изоляции должна составлять 0,6 мм. Возможны отклонения, но нижняя граница – 0,44 мм.

Любой кабель, как уже говорилось выше, имеет и внешнюю защитно-изолирующую оболочку. Материалу ее изготовления часто придаются дополнительные качества – стойкость к возгоранию, плавлению, к воздействию агрессивной внешней среды и т.п. Для кабелей, используемых для домашней проводки, толщина внешней оболочки должна по действующим стандартам составлять 1,4 мм – для одножильных, и 1,8 мм – для многожильных.

На практике, конечно, неспециалисту и, тем более, без специального инструмента – микрометра, проверить соответствие толщины жильной изоляции и внешней оболочки – непросто. Но это лишь еще один довод приобретать кабельную продукцию только в специализированных магазинах, где ее качество и соответствие ГОСТ (ТУ) можно подтвердить наличием сертификатов.

Цветовая маркировка проводников

Раньше, когда для проводки повсеместно использовались алюминиевые провода белого цвета, соблюдение правильной, контролируемой расстановки нуля и фазы представляло немалую сложность. Сейчас же практически все кабели и провода имеют цветовую маркировку жил – очень удобно при монтажных работах.

Существуют определенные стандарты и в этой области. Так, синий (голубой) проводник используется для подключения нуля. Зелено-желтый – для контура заземления. Цвет фазы может несколько варьироваться, но всегда отличаться от указанных выше.

Надо заметить, что встречаются изделия с совершенно непонятной расцветкой проводников – видимо, производители их «лепили из того, что было». Что ж, это явный признак отступления от стандартов, то есть еще один повод задуматься, стоит ли приобретать продукцию, в которой даже, казалось бы, в мелочах прослеживается отклонение от принятых норм.

Маркировка кабельной продукции, упаковка, наличие сертификатов

Качественные изделия обычно имеют на внешней оплетке нанесенные цифровые и буквенные обозначения – маркировку. В ней зашифрованы базовые параметры этого кабеля (провода).

• Марка, которая говорит о материале изготовления, основных свойствах и предназначении. Таких марок – немало, и о наиболее подходящих для домашней проводки будет сказано ниже.

Просто для примера - ВВГнг(ож)-0,66 кВ 3×1,5

Отсутствие впереди буквы «А» напрямую говорит, что кабель медный. Внешняя оболочка и жильная изоляция выполнены из ПВХ-пластификата (ВВ ). Кабель гибкий (Г ). Особый свойства – негорючая изоляция (нг ).Номинальное напряжение – до 660 В (0.66 кВ ). кабель состоит из трех одножильных (ож ) проводников сечением по 1,5 мм² (3×1,5 )

• Название фирмы-изготовителя кабеля.
• Год или даже дата выпуска продукции.

Маркировка должна быть хорошо заметна и читаема. Она наносится по всей длине кабеля через равные интервалы. Естественно, информация маркировки должна соответствовать и упаковочному ярлыку.

Этот ярлык в обязательном порядке прилагается к каждой упаковке – будь то катушка, бобина или просто бухта определенного метража. Если покупатель приобретает упаковку полностью, то и ярлык достанется ему в придачу. При покупке метражом продавец, конечно, ярлык не отдаст, но ознакомиться с его информацией можно и нужно.

Наконец, любая партия подобной продукции, поступающая в специализированный магазин, должна сопровождаться сертификатами качества и соответствия существующим требованиям безопасности. Если у покупателя возникают какие-либо сомнения, он вправе потребовать предъявить эти документы для ознакомления и подтверждения оригинальности продукции.

Никогда не лишним будет и визуально оценить качество приобретаемого кабеля. Должны быть совершенно исключены участки повреждений внешней оболочки. Отбраковываются изделия, имеющие явные заломы или сильно перекрученные места. Сечение кабеля в оболочке должно быть равномерным по всей длине – участки расширения или утоньшения говорят о явном браке.

Среди продукции известных производителей такие явления встречаются чрезвычайно редко. Но в этой сфере производства контрафакта – хоть отбавляй. И бракованные кабели, которые могут подвести в любой момент, попадаются сплошь и рядом.

Какие марки кабелей предпочтительнее для домашней проводки?

Выше уже говорилось, что разнообразие кабельной продукции, причем даже очень схожей внешне, но различающейся параметрами и предназначением, очень велико. Неопытному покупателю совсем несложно запутаться. Поэтому поступим проще - порекомендуем читателю те марки кабелей, которые наиболее предпочтительны для домашней скрытой проводки.

Про сечение проводников и базирующееся на этом параметре локальное предназначения тех или иных видов кабелей уже говорилось выше, поэтому впредь на этом заострять внимание не станем.

Кабель ВВГ

Эту отечественную марку кабеля без преувеличения можно назвать наиболее востребованной среди специалистов-электриков, занимающихся монтажом домашней или квартирной проводки. Такая популярность зиждется не на пустом месте – кабель ВВГ уже в полной мере доказал свою надежность и долговечность.

Под общей аббревиатурой ВВГ скрывается немало видов, различающихся количеством и сечением жил, внешней формой, материалом изоляции и внешней оплётки.

Так, в ассортиментном ряду представлены двух-, трех-, четырех и пятижильные варианты, с сечение проводников от 1,5 до 50 мм². Внешне кабель может иметь круглую, плоскую или треугольную форму в сечении.

Название-аббревиатура ВВГ говорит о том, что применена двойная виниловая изоляции (ВВ) - каждой отдельной жилы и внешней оболочки. Буква Г – означает «голый» что указывает на отсутствии защитного бронированного слоя, но в условиях домашней проводки он и не требуется.

Производитель заявляет, и практикой это уже доказано, что срок службы такого кабеля составляет не менее 30 лет. А при условии качественного монтажа и грамотной эксплуатации электрической сети вполне можно рассчитывать и на куда более высокую долговечность.

Базовый кабель ВВГ – самый простой в исполнении из своего семейства, и наиболее дешевый. Буква «П», добавленная к названию, скажет, что изделие имеет плоскую форму.

Но помимо обычных ВВГ выпускаются и более защищенные и безопасные его варианты:

ВВГнг – силовой кабель с негорючей, самозатухающей изоляцией

ВВГнг- LS – изоляции и внешней оплетке кабеля, кроме негорючести, придано еще и свойство низкого дымовыделения (,LS - Low Smoke), то есть при пожаре кабель не станет выделять в атмосферу токсичных веществ.

ВВГнг FR-LS – помимо перечисленных выше качеств, предусмотрена защита и от внешнего источника пламени – дополнительный слой из огнестойкой слюдяной ленты.

Для домашней электропроводки оптимальным по совокупной категории «надёжность – безопасность – цена» станет кабель ВВГнг. При прокладке проводки с его использованием допускается размещение нескольких кабелей пучком в одной штрабе.

Простой ВВГ привлекает более низкой ценой. Он тоже вполне пригоден для домашней сети, но только пучками их прокладывать запрещено, из-за не самой высокой стойкости к возгоранию.

Кабель NYM

Кабель марки NYM можно считать великолепной альтернативой ВВГ , которая по некоторым параметрам даже превосходит его. Это – европейская разработка, в наше время широко выпускающаяся по лицензии на многих отечественных предприятиях.

Модельный ряд тоже широк – от одной до пяти жил, с сечением от 1,5 до 10 мм². Для всех этих разновидностей характерно общее строение кабеля – помимо жильной изоляции и внешней оболочки из ПВХ, используется еще и внутреннее заполнение пространства специальной меланонаполненной резиной, что существенно повышает изоляционные и прочностные качества, стойкость к возгоранию.

Кабель имеет круглую форму в сечении, что облегчает герметизацию проходок, если в этом есть необходимость. Он очень удобен в разделке и монтаже, даже, пожалуй, удобнее чем ВВГ. Высокая степень защищенности позволяет его использовать открыто в том числе во влажных помещениях и на улице. Единственное, что следует предусмотреть – это защиту от прямых солнечных лучей, так как виниловое покрытие не отличается стойкостью к ультрафиолету.

Кабель NYM требуемого сечения можно приобретать в полной уверенности, что он справится с функцией скрытой проводки с должным уровнем ее долговечности и безопасности. Но при покупке будьте внимательны – на рынке «гуляет» и очень схожий внешне кабель NUM. Это явно из разряда подделок-двойников, типа «Abibas» или «Sonny», то есть не имеющих никакого отношения к оригиналу. И привлекательная по доступности цена здесь никак не должна выступать решающим критерием выбора.

Какие типы проводов не должны использоваться для квартирной проводки?

Выше были указаны две марки кабелей, которые в полной мере подходят для скрытой квартирной проводки. Вроде бы – немного, но, поверьте, этого вполне достаточно, и искать чего-либо лучшего – вряд ли стоит.

Тем не менее, и многие хозяева, да и некоторые мастера, именующие себя «профессионалами», стараясь или сэкономить, или облегчить себе проведение работ, приобретают иные типы кабельной продукции. Здесь тоже есть своеобразный «топ» - далее будут вкратце показано несколько разновидностей проводов, которые часто применяют взамен настоящих кабелей. Вот этого делать – ни в коем случае нельзя, как бы «мастер» или какой-либо знакомый ни убеждал в обратном, что раньше все так делали, и ничего – до сих пор служит.

• Провод ПВС — один из лидеров этого списка. Именно провод, а не кабель, как считают некоторые. Наличие двойной изоляции (жилы и внешняя оболочка) вовсе не переводит его в разряд кабелей, и для скрытой проводки он малопригоден по целому ряду причин.

Прежде всего, проводники у него многопроволочные, а о нежелательности их использования для вмурованной в стену проводки уже говорилось выше. Кроме того, сама виниловая оболочка такого изделия не обладает должным набором защитных качеств - ведь не зря при всей схожести даже производители не именуют его кабелем.

И, возможно, в правильном выборе кабеля читателю поможет размещенный ниже видеосюжет.

Видео: Как правильно подобрать кабель для домашней проводки по сечению и току

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные , состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Первый признак, по которому делятся кабели – количество жил . Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Уметь правильно рассчитать сечение прокладываемого кабеля, должен прежде всего, электрик, поскольку при неправильном выборе сечения, электросеть долго не прослужит. В бытовых условиях, данные знания пригодятся всем, кто делает ремонт, меняет проводку, приобретает новое электрооборудование, и при этом задумывается о надежности работы электросети и собственной безопасности.

Точно подобранное сечение проводки обеспечит следующее:

1. Обеспечит длительную, бесперебойную работу вашей технике.
2. Исключит возможность возникновения пожаров.
3. Избавит от необходимости замены проводки.
4. Позволит избежать дополнительных затрат на приобретения изделия с большим сечением.

Как выбрать сечение кабелей по мощности?

Для правильного расчета необходимо:

1. Подсчитать количество бытовых приборов в помещении (желательно учитывать и приборы, которые вы планируете приобрести в будущем), их общую мощность.
2. Все приборы разделить на 2 группы: которые будут работать непрерывно, и те, которые будут использоваться редко, после чего суммировать их мощности и определить примерное время работы проводки при полной нагрузке.
3. Добавить к получившемуся значению 5% – «запас прочности».
4. Конечное значение необходимо разделить на коэффициент работы сети, в результате получится требуемый показатель мощности провода, после чего при помощи специальной таблицы протекания токов определяем сечение жил для полученного значения.
5. Выбрать изделие из алюминия, меди, либо алюмомеди, сечение которого подходит для вашего значения мощности, учитывая значение напряжения сети (220В для бытовой электросети, 380В – для промышленной).

Необходимо знать, что материалами для токопроводящих изделий являются алюминий, медь и алюмомедь, при этом, каждый из них обладает преимуществами и недостатками.

Особенности алюминиевого кабеля:

1. Легче и дешевле , чем медные.
2. Обладают в 1,73 раза меньшей проводимостью, чем медные.
3. Подвержены окислению , после чего теряют проводимость.
4. После длительной эксплуатации перестают держать форму.
5. В домашних условиях невозможно произвести пайку.

Особенности медного кабеля:

1. Обладают высокой эластичностью и механической прочностью.
2. Отличаются небольшой величиной электрического сопротивления.
3. Отлично поддаются пайке и лужению.
4. Стоят намного больше, чем алюминиевые.

Алюмомедный кабель представляет собой алюминиевую жилу, снаружи плакированную медью (количество меди составляет 10-30%) термомеханическим способом.

Особенности алюмомедного кабеля:

1. Проводимость лучше , чем у алюминиевого изделия, но хуже, чем у медного.
2. Со временем , характеристики данного изделия не ухудшаются, в отличии от алюминиевых проводов.
3. Намного меньшая стоимость , по сравнению с медью.
4. Алюмомедь , в отличие от меди и алюминия, не вызывает интереса у воров, поскольку приемщики цветных металлов алюмомедь не принимают – из-за сложности разделения 2 металлов.

Как узнать мощность?

Мощность измеряется в ваттах, киловаттах (Вт, кВт, w, kWt). На каждом современном электрооборудовании (бытовом и промышленном) мощность указывается на бирке наряду с остальными характеристиками изделия. Если данный параметр по каким-либо причинам отсутствует, рекомендуем воспользоваться Таблицей 1.

Таблица 1 – усредненные значения мощностей бытовых электроприборов:

Электроприбор		Усредненная мощность, Вт
1.	Бойлер	1500
2.	Водонагреватель (проточный)	5000
3.	Газонокосилка	1500
4.	Дрель	800
5.	Духовка	2000
6.	Камин масляной	900
7.	Компьютер (ноутбук)	500
8.	Микроволновая печь	1500
9.	Насос водяной	1000
10.	Сварочный аппарат	2500
11.	Стиральная машина	2500
12.	Перфоратор	1300
13.	Принтер	500
14.	Телевизор	300
15.	Тостер	800
16.	Холодильник	700
17.	Фен бытовой	1200
18.	Фен промышленный	1500
19.	Электрическая жаровня (духовка)	2000
20.	Электрическая плита	2000
21.	Электрический чайник	1400

Примеры расчёта

Допустимый ток для кабелей и проводов:

Пример 1. Расчет для однофазной сети напряжением 220В.

Чаще всего, многоквартирные дома запитываются от однофазной сети с напряжением 220В. Допустим, суммарная мощность домашних электроприборов с учетом дополнительных 5% – «запаса прочности», составляет 7,6 кВт (усредненный показатель электронагрузки в квартире) – теперь можно приступать к выбору материала кабеля.

Для этого находим значение ближайшего подходящего сечения кабеля в соответствующей таблице издания «Правила устройства электроустановок» (Таблица 2), в нашем случае он составит:

• 4 мм кв. для меди (рассчитан на длительные нагрузки в 8,3 кВт);
• 6 мм. кв. для алюминия (рассчитан на длительные нагрузки 7,9 кВт);
• 6 мм. кв. для алюмомеди (см. раздел советы профессионалов);

Пример 2. Расчет для трехфазной сети напряжением 380В.

В данном случае, подключение осуществляется к одной из 3-х фаз и общему «нолю» – данное правило касается исключительно однофазных приборов, которых в современном доме подавляющее большинство.

Не стоит забывать и про трехфазную домашнюю технику – насосы, сварочные аппараты, двигатели, и т.д., при подключении которой нагрузку требуется равномерно распределить между 3-мя фазами (7,6 кВт / 3-и фазы = 2,6 кВт на фазу).

Поэтому при подключении нагрузки к 3-х фазной сети, значение суммарной мощности умножается на специальный коэффициент, благодаря чему происходит уменьшение значения сечения. Например, подключая нагрузку 7,6 кВт, для 1-о фазной сети потребуется медный провод – 4 мм кв., для 3-х фазной – 1,5 мм кв.

Отметим, что проводить расчеты для домашних условий намного проще, чем для промышленных мощностей, поскольку в последнем случае к показателям, которые необходимо учитывать при расчете, добавляются:

• сезонные нагрузки;
• коэффициент одновременности;
• коэффициент спроса;

Онлайн-калькуляторы

Для облегчения расчетов и точного подбора требуемого размера сечения мы подобрали рабочие онлайн-калькуляторы, которые быстро и точно выполнят за вас расчет по определению необходимого сечения:

Последствия неправильного подбора сечения

Выбор сечения по мощности – чрезвычайно ответственный процесс. Например, если сечение кабеля домашней электросети рассчитано на мощность до 6 кВт, при нагрузке в 7,5 кВт (лишь подключение к домашней электросети всего лишь одного бытового прибора, такого, как микроволновая печь, или электрочайник) кабель будет перегреваться.

Когда перегрев достигнет критического значения, сначала он начнет плавиться, а затем возгораться изоляция кабеля:

1. Именно неправильно подобранное сечение проводов является наиболее распространенной причиной бытовых пожаров.
2. Также, при разрушении изоляции , может произойти замыкание, в результате чего может выйти из строя вся бытовая техника.
3. В любом случае , на восстановление и замену, как минимум проводки дома, вам придется значительно потратиться.
4. На промышленном предприятии неверно подобранные кабели могут привести к намного более трагическим последствиям.

Именно поэтому, к данному вопросу необходимо отнестись очень серьезно.

1. Алюминиевую проводку лучше всего заменять алюмомедной – такого же диаметра (данное правило применимо и для Таблицы 2). Если же вы заменяете медный кабель алюмомедным, сечение нового кабеля должно соотносится с медным как 5 к 6.
2. При трехфазном питании приборы лучше всего разбить на группы таким образом, чтобы нагрузка на каждую из фаз была приблизительно одинаковой.
3. При покупке , необходимо обратить внимание на маркировку, поскольку продавцы могут мошенничать – выдавать алюмомедные кабеля за медные, тем самым нанося существенный урон вашему кошельку. Чтобы этого не случилось, необходимо:

   • Обратить внимание на маркировку (отечественные алюмомедные изделия маркированы буквосочетанием АМ).
   • Если маркировка отсутствует, либо кабель произведен за границей (не учитывая страны СНГ), достаточно соскоблить верхний слой – медная жила однородна, в отличии от алюмомеди.
4. В последнее время все более распространенным становится прокладывание кабелей при помощи гофрированных труб (гофр). Ниже приведены преимущества гофр, а также особенности эксплуатации:

   • Пониженная воспламеняемость гофр сводит к минимуму вероятность возникновения пожара при замыкании проводки.
   • Гофра защищает проводку от механических воздействий и повреждений.
   • Продеть провод в гофру тем сложнее, чем больше ее длина; поэтому его конец сначала прикрепляют к тонкой проволоке, которую намного проще продеть через гофру.
5. Для прокладывания бытовой электропроводки рекомендуется использовать многожильные провода, поскольку они являются более гибкими.

Перед установкой дополнительной силовой проводки либо при замене или ремонте проводки в автомобилях и прочих ТС появляются вопросы по корректному выбору и использованию требуемого для монтажа провода.

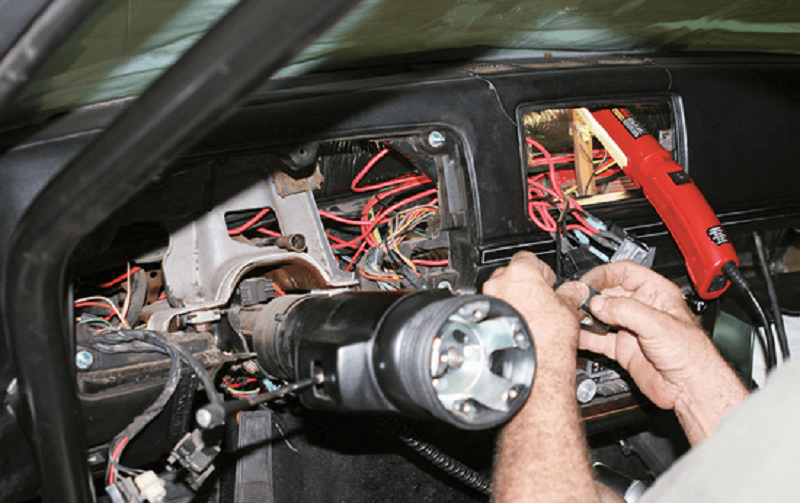

Электропроводка автомобиля и пожарная безопасность, какие условия необходимо соблюдать?

При выборе кабелей и проводов на первом месте стоят требования пожарной безопасности. В кузове автомобиля электропроводку приходится прокладывать по порогам и углам через случайные подходящие отверстия и переборки. Провода в ходе эксплуатации подвергаются влиянию низких и высоких температур, топлива, масла, кислот, воды, льда, а также тряске, вибрации, трению, ударам и прочим разрушающим факторам.

Важно знать, что в летнее время температура в автомобиле, который стоит с закрытыми стеклами на солнце, в средних широтах способна достигать +60 градусов по Цельсию, а на юге +90 градусов. В зимнее время, в сильный мороз температура транспортного средства в средних широтах может достигать -40 градусов Цельсия, в Сибири и на Урале до -60 градусов, а в Якутии до -70 градусов по Цельсию.

Опасно использовать жесткую проводку с ненадежной изоляцией, которая легко растрескивается. Такой провод может стать причиной короткого замыкания и пожара. Следует применять кабели и провода, соответствующие месту их монтажа по току, а также по эксплуатационным и климатическим условиям.

Важно, чтобы провод был гибкий и имел прочную изоляцию, которая не размягчается при нагревании и не дубеет при минусовых температурах. Что касается токопроводящей жилы кабеля, то она должна быть многопроволочной и медной, а также должна хорошо проводить номинальный ток. В условиях токовой перегрузки цепи и короткого замыкания, до того как сгорит плавкая вставка предохранителя цепи, токопроводящая жила (проводник) не должна нагреваться до температур плавления изоляции кабеля. Если же пожар по каким-то причинам возник, изоляция проводки не должна распространять огонь.

Таблицы эксплуатационных характеристик кабеля и провода отечественных производителей

Отечественная кабельная промышленность выпускает широкий ассортимент проводов, которые являются пригодными для силовой проводки в ТС.

Кабель импортного производства

Зарубежной промышленностью выпускаются специальные кабели и провода для силовой проводки автомобилей. Данные кабели идеально отвечают предъявляемым им требованиям. Отличаются они полупрозрачной оболочкой коричневого либо красного цвета и специфическим плетением токопроводящей жилы, состоящей из пучков проволочек, свитых между собой.

У недорогих кабелей провода изготовлены из простой меди, у более дорогих — из бескислородной, придающей проводам пониженное сопротивление и, как следствие, более низкие потери.

В чем отличие маркировки кабеля импортного и отечественного производителя?

Кабели импортного производства имеют типовые маркировки, к примеру:

• Power Cable — это силовой кабель.
• Proleader, Belsis — торговая марка производителя либо поставщика.
• OFC — проволока, сделанная из бескислородной меди.
• #20 — Nr20 — No20 — №20 — размер (то есть калибр) токопроводящей жилы.
• BWG — Бирмингемский сортамент для проволоки.
• AWG — Американский сортамент.
• SWG — Стандартный сортамент.

Провода одного калибра в различных сортаментах несущественно отличаются диаметром жилы (провода). Сортамент AWG является основным для силовой проводки автомобиля.

Калибр, AWG	Аналог, мм 2	Сопротивление, Ом/м	Сечение, мм 2	Диаметр мм
0000	95.0	0.00018	107.2	11.68
000	95.0	0.00023	85.0	10.41
00	70.0	0.00029	67.5	9.27
1/0	50.0	0.00037	53.5	8.25
1	35.0	0.00047	42.4	7.35
2	35.0	0.00057	33.6	6.54
3	25.0	0.00073	26.68	5.83
4	25.0	0.00091	21.15	5.19
5	16.0	0.0012	16.8	4.62
6	16.0	0.0014	13.3	4.12
7	10.0	0.0018	10.55	3.67
8	8.0	0.0024	8.37	3.26
9	6.0	0.0031	6.63	2.91
10	5.0	0.0036	5.26	2.59
11	4.0	0.0046	4.17	2.31
12	3.0	0.0054	3.31	2.05
13	2.5	0.0074	2.62	1.83
14	2.0	0.0088	2.08	1.63
15	1.5	0.012	1.65	1.45
16	1.5	0.015	1.31	1.29
17	1.00	0.018	1.04	1.15
18	0.75	0.023	0.82	1.02
19	0.75	0.025	0.65	0.91
20	0.5	0.035	0.52	0.81

Как выбрать сечение кабеля, что нужно знать?

Для выбора калибра кабеля нужно знать:

• Длину кабелей от нагрузки до АКБ.
• Наибольший ток, потребляемый нагрузкой.
• Номинальное напряжение АКБ либо прочего источника, которые предназначены для питания нагрузки.

У провода должна быть такая толщина (сечение) проводника, при которой снижение напряжения на сопротивлении кабеля при долговременном (максимальном) потребляемом токе составляет не больше 10 процентов от номинального напряжения АКБ. При кратковременном (импульсном) потреблении тока допускается снижение напряжения до 15 процентов.

Если аккумуляторная батарея имеет напряжение +12V, значит максимально допустимое снижение напряжения должно составлять не больше +1,2V (в импульсе +1,8V). Напряжение бортовой сети +12V имеют бензиновые грузовые и легковые автомобили, легкие дизельные автомобили и автобусы. Напряжение +24V имеют тяжелые автобусы и грузовики, и также дизельные внедорожники.

Уменьшение напряжения на сопротивлении кабеля вызывается выделением мощности и нагреванием проводника. Поскольку проводник провода находится в изоляционной оболочке, она препятствует его охлаждению. Чтобы уменьшить нагрев, нужно выбирать сечение проводника, учитывая коэффициент плотности тока, который для разных условий прокладки провода может иметь значение 1-10 А/мм2.

Пример расчета сечения кабеля для автомобиля

Можно узнать наибольший ток, потребляемый нагрузкой, по номиналу плавкой вставки предохранителя нагрузки либо по сумме номиналов плавких вставок, когда нагрузок несколько. Также можно определить наибольший ток по формуле Iмах = Р:6, если вы знаете выходную мощность УНЧ.

К примеру, рассчитаем калибр провода, если нагрузка АКБ +12V — это усилитель мощности звука выходной мощностью 2x200W. Что касается расстояния между аккумулятором и усилителем, то оно составляет 6 метров.

Расчет:
Мощность нагрузки 2x200W = 400W
Наибольший ток 400W: 6 = 67А
Сечение провода 67 А: 6 А/мм2 = 11,2 мм2
Провод, который близкий к сечению 11,2 мм2, это провод калибра №7 AWG с сечением 10 мм
Данный калибр провода имеет на шесть метров сопротивление проводника (смотрите таблицу): 6 м х 0,0018 Ом = 0,001 Ом
Снижение напряжения на проводнике провода: 67 А х 0,0011 Ом = 0,74 V. Это составляет 7.4 процента от напряжения + 12V.
Из данного расчета следует, что провод седьмого калибра выбран корректно.
Сечение токопроводящей жилы определяется по формуле: S = πD 2 /4, где D — это диаметр жилы, а π = 3,14.

Требование к соединениям и изоляции электропроводки, разъемам и наконечникам

Чтобы предотвратить короткое замыкание силового кабеля на массу, нужно установить на «плюсовой» провод держатель предохранителя. Рекомендовано ставить держатель типа «колба». Он отличается характерным прозрачным герметизированным корпусом и дает возможность зажимать кабель до калибра №000. Он устанавливается в разрыв провода возле «плюсовой» клеммы АКБ. Важно, чтобы корпус держателя предохранителя был закреплен надежно.

Номинал плавкой вставки предохранителя следует выбирать на 20-30 процентов больше наибольшего потребляемого нагрузкой тока. Кабель от нагрузки до предохранителя должен быть из одного куска (одним мерным отрезком), поскольку соединения ухудшают надежность и могут стать причиной потерь напряжения в условиях высокой потребляемой мощности. Если по каким-то причинам все же приходится соединять провода, то для их сращивания необходимо использовать специальные «автомобильные» муфты либо распределители с изолированным корпусом, сделанным из термостойкого пластика, и надежными зажимными контактами.

Если специальные соединительные изделия отсутствуют, можно использовать монтажные коробки, клеммные блоки и колодки для бытовой и промышленной электропроводки. Нельзя применять изоляционную ПВХ ленту в виде изолятора сращиваемых концов провода. Если нужно установить наконечник на провод для болтового контактного соединения, зачистите провод от изоляции и наденьте на него наконечник с внутренним диаметром хвостовика, который соответствует калибру провода. Далее нужно обжать хвостовик специальным инструментом, а место обжима опаять припоем.

Во время прокладки кабеля рекомендовано, чтобы избежать повреждений, поместить провод в гофротрубку соответствующего диаметра. Если кабель проходит через участки с острыми краями, нужно пропускать проводку через нейлоновые либо резиновые уплотнители, то есть обтираторы.

Соединять нагрузку и АКБ нужно двумя разнополярными кабелями с одинаковым размером токопроводящей жилы и изоляцией разного цвета. Запрещено применять металлические шасси либо кузов транспортного средства в виде «минусового» провода питания, поскольку из-за плохих контактных соединений и сварных швов возможно снижение напряжения питания нагрузки.

Во время сборки кузова автомобиля элементы кузова и шасси соединяются между собой при помощи сварки, резьбовых соединений и клепки. Данные соединения обеспечивают гальванический контакт между отдельными частями механической конструкции и ее жесткость, а для силовых токов они формируют кузовные переходные суммарные сопротивления.

Автотракторные провода, плюсы и минусы

Автотракторные провода используются в электрической проводке разных транспортных средств:

• Комбайны.
• Тракторы.
• Мотороллеры и мопеды.
• Автобусы.
• Автомобили различного тоннажа.

Марки проводов ПВГА и ПВА применяются для соединения электрооборудования и приборов с разным номинальным напряжением. Подобные приборы монтируются на автотехнику, которая рассчитана на применение в условиях холодного, умеренного и тропического климата. Выдерживают высокий разброс температур, который достигает 100 градусов.

Автотракторные провода ПВА, ПВАМ и ПГВА — это одножильные провода с высокой гибкостью. Тепловая жила изготовлена из меди. Сверху кабель покрыт поливинилхлоридной изоляцией — сплошной либо комбинированной расцветки. Кабеля являются теплостойкими, их срок службы составляет не меньше десяти лет.

Также провода данной категории:

• Не распространяют горение.
• Не подвержены растрескиванию.
• Устойчивы к воздействию плесневых грибов.
• Нейтральны к влиянию моторных масел, бензина и дизельного топлива.
• На монтажных изгибах их свойства сохраняются.

Главная » Электропроводка » Провода и кабеля » Какой выбрать кабель для электропроводки

Когда наступает время проводить электромонтаж в доме, каждый человек задается большим количеством вопросов. Ведь необходимо приобрести все комплектующие и соединить их между собой. Однако самое главное во время электромонтажа – это выбрать провода и кабеля, ведь именно от них будет зависеть безопасность всего помещения. В этой статье мы решили подробно рассказать, как выбрать кабель для электропроводки в собственном доме.

Провод или кабель

В первую очередь вы должны определить для себя, какой проводник нужно использовать. Мы уже с вами рассматривали отличие провода от кабеля. А во время проведения электромонтажа в жилом помещении нужно использовать только кабель.

Можно выделить и несколько причин, почему нельзя использовать провода в проводке дома:

1. Малая защита. Провода практически никогда не могут похвастаться надежной защитой. Соответственно повредить их очень просто.
2. Изоляция не выдерживает длительного нагрева. Поэтому может случиться возгорание. Плюс провод постоянно перегревается, а это может оставить след на стене, обоях и т.д.
3. Средний срок службы провода – 10 лет, а кабеля 30. Разве вы будете каждые 10 лет менять проводку?
4. Провода запрещено прокладывать закрытым способом, то есть в стене или полу.

Как вы понимаете, стоит выбирать только кабель. Однако и тут заключается особенность, ведь некоторые провода также подходят, но рисков в любом случае остается не мало, поэтому лучше один раз взять проверенный.

Как выбрать кабель для электропроводки: основные критерии

Дабы вам проще было воспринимать информацию, мы решили рассказать несколько рекомендаций, которые помогут не допустить ошибку:

Здесь вы сможете узнать основные правила ПУЭ. А вот в этом видео делиться мнением другой эксперт.

Также читайте: основные характеристики кабеля СИП.

vse-elektrichestvo.ru

Как выбрать кабель или провод для электропроводки

Работы по замене электропроводки всегда начинаются с выбора и приобретения кабеля. Нередко люди, которые не обладают необходимыми базовыми знаниями по электромонтажу, совершают огромную ошибку, покупая провода и шнуры для ремонта руководствуясь советами недобросовестных продавцов или электромонтеров.

Поможет в правильном выборе кабеля Ваш Электро-Енот, у которого есть достаточно навыков и компетентности в этом вопросе.

Бытует мнение, что существующий Госстандарт учитывать не стоит. Но практика показывает обратное – соблюдение соответствующих правил и норм во время осуществления электромонтажных работ гарантирует долговечность, безопасность и надежность электропроводки. Кроме того, выполнение требований ГОСТов демонстрирует квалификацию и мастерство исполнителя. На сегодняшний день использование проводов нельзя назвать оптимальным вариантом.

Как выбрать кабель для электропроводки в доме или гараже

Провода разрешено прокладывать исключительно скрыто в полу или стене. При этом необходимо использовать ПВХ или ПНД трубы, что в свою очередь приводит к дополнительным затратам времени и материалов. Кроме того, цена одного трехжильного кабеля ниже, чем трех отдельных проводов. При этом кабель обладает более высокими огнестойкими свойствами.

В современной практике используются только медные электрические кабеля. Свойства меди превосходят свойства алюминия по таким показателям, как проводимость, окисляемость, механическая прочность и контактность соединений.

Покупать провода с алюминиевыми жилами целесообразно только для ремонта старой проводки. В тех случаях, когда нужно произвести замену какой-либо части электропроводки или установить дополнительную розетку наилучшим образом подойдет кабель АВВГнг.

Выбираем кабель для электропроводки

Во время выбора кабеля в первую очередь следует заострить внимание на его типе и марке. Эти данные обычно указаны на заводской бирке и промаркированы по всей длине бухты. Сегодня для бытовой электропроводки используются кабеля трех марок:

1. ВВГнг – его разрешено укладывать скрыто под штукатурку. Буквы «нг» в аббревиатуре показывают, что этот тип кабеля имеет устойчивость к горению и воспламенению.
2. ВВГнг-LS – оптимальный вариант для открытой прокладки. Его можно проводить по поверхности стены или потолка, но не стоит пренебрегать его защитой. ВВГнг-LS рекомендуется прокладывать под гипсокартоном или в специальных ПВХ коробах. Этот вид кабеля не только обладает устойчивостью к воспламенению, но и пониженным выделением дыма.

Более дорогой аналог данного типа – кабель NYMнг-LS. Отличительная черта этой марки – дополнительный слой резины в конструкции, благодаря которому упрощается разделка и монтаж этого нового вида электропроводника.

1. ПВС – медный многожильный кабель, который предназначен для присоединения электроприборов и используется для изготовления удлинителей и армированных электрическими вилками проводов.

Очень важное значение при выборе кабеля является его сечение. Стандартным вариантом для домашних условий является 1,5 квадратных миллиметра. Данное сечение выдерживает нагрузку до 3.5 Киловатт, такой кабель нужно подключать к пробке или автомату на 16 А. В современных домах, квартирах и дачах много различных электроприборов, которые работают одновременно, поэтому более разумным вариантом считается 2,5 квадратных мм. Кабель с таким сечением подключается к 25 А пробке или автомату.

Еще один значимый параметр – количество токоведущих жил. Ранее было принято прокладывать двухжильных провод, поэтому для замены части старой электропроводки нужно покупать кабель с двумя жилами. Стандарты новой электрической проводки подразумевают использование трехжильных марок.

Чтобы подключить современные люстры с двухклавишным включением или установить кондиционер нужен четырехжильный шнур или провод.

Расшифровка наименование кабеля на примере ВВГнг-LS 3х1.5

Если в аббревиатуре присутствует буква А и она стоит на первом месте, это значит, что у этого кабеля алюминиевые жил. В данном случае эта буква отсутствует – проводник медный.

Буква В означает, что материал, из которого сделана изоляция – ПВХ. Вторая В демонстрирует, что и оболочка выполнена из ПВХ.

Г расшифровывается как «голый», то есть без дополнительного защитного покрова.

Буквы НГ сообщают, что данный кабель горение не поддерживает.

LS – низкое дымовыделение.

3х1.5 – в кабеле три токоведущие жилы с сечением 1.5 квадратных мм каждая.

elektro-enot.ru

Провода для электропроводки для частного дома и квартиры

Любой тип жилой площади оборудован электрическими сетями. Вопрос стоит только в их различии. Для квартиры используются одни типы, для дома - другие. Провода для электропроводки перед монтажом сетей, следует тщательно выбирать. Поэтому рекомендуем вам ознакомиться с существующими видами проводников и правилами их подбора по назначению.

Для электроснабжения современных жилищных условий принято сооружать трехфазные сети, выдерживающие даже максимальную нагрузку от мощных потребителей.

Многожильные провода для квартирной электропроводки

Силовые кабеля и их маркировка

Силовые провода - это конструкция с медным или алюминиевым стержнем, чаще всего состоит из нескольких токоведущих жил и имеет несколько слоев изоляции. Провода подобной характеристики используются для уличных электросетей или для ввода электричества в дом.

Встречаются проводники различного типа, но сегодня людьми чаще используются медные или алюминиевые жилы. Маркировка на кабелях отмечается различными буквами.

• первая буква, которая чаще указывается на оболочке провода обозначает состав проводника (медь либо алюминий);
• следующая по счету, дает обозначение проводнику (он может быть плоский, контрольный, монтажный и др.);
• третья буква определяет изоляцию кабеля (встречается резиновая, полиэтиленовая, фальцованная, капроновая и др.);
• четвертая буква обозначает конструкцию кабеля (асфальтированная, бронированная, гибкая);
• нередко присутствуют цифровые обозначения на оболочках кабелей. Они обозначают количество жил, площадь сечения и номинальное сетевое напряжение.

Важно! Отсутствие первой буквы в маркировке кабелей говорит о медном проводнике, если нет первой цифры в обозначении, - значит кабель одножильный.

Как выбрать провод для электропроводки?

Существует три различных вида материала, которые принято использовать для разводки электричества по дому. Сюда относят шнуры, кабеля и провода. Все эти виды совершенно разные и используются в определенных условиях.

Виды проводов для квартирной электропроводки

Покупая электрические провода, необходимо ориентироваться на их основу и материал, из которого он выполнен. Рассматривая для приобретения алюминий, следует помнить, что он обладает более низкой токопроводимостью, чем медь. Также такие жилы быстро окисляются и создают большое сопротивление электрическому току. Поэтому подобный вариант не подойдет для длительного использования. Одним из преимуществ алюминиевого кабеля, считается его дешевая стоимость.

Медные проводники имеют более достойные качества также меньше подлежат окислению. Прочны к множественным изгибам и другим механическим воздействиям. Медные электрокоммуникации прослужат не один десяток лет, к тому же они выдерживают более высокую мощность, чем предшествующие типы.

Для создания или замены электропроводки для жилищных условий идеально подойдут марки кабелей: ВВГ, НУМ, ПВС, ШВВП. Более подробно о их особенностях и назначении посмотрите в нашей предыдущей статье.

Какой бы марки силовой кабель для разводки электричества вы не выбрали, необходимо уделить больше внимания именно сечению проводников. Этот показатель фактически отвечает за состояние нагрузки сети. Другими словами, чем больше сечение кабеля, тем менее нагружена будет электропроводка. Рассчитывая систему освещения, целесообразно выбрать кабель с сечением 1,5 кв. мм; для более мощных установок следует подключать жилы размером не менее 2,5 кв. мм.

Важно! Для поиска кабелей для вашей электрической сети, лучше вызвать специалистов, так как неопытный монтажник может упустить весьма важные детали.

Выбрав оптимальное значение, важно позаботиться о запасе, так как в случае расширения потребителей, необходимо чтобы проводка их выдерживала. Если вы все-таки отдаете предпочтение алюминиевым проводникам, помните, что его толщина должна быть в 1,5 раза больше, чем у медного.

Проводники в гофротрубе для скрытой проводки в доме

Кабеля для квартиры: виды и характеристики

Для квартиры совершенно не обязательна прокладка электропроводки мощных кабелей, так как такое жилье потребляет в несколько раз меньше мощности, чем частный дом. Однако, и здесь электропроводка должна осуществляться с учетом запаса и дополнений. Рассмотрим разновидности проводов, которые сегодня используют для разводки проводки по квартире.

Важно! Если вопрос выбора электрических кабелей для домашних условий стоит слишком остро, необходимо взять ко вниманию все возможные факторы по отношению к будущей проводке.

prokommunikacii.ru

Критерии выбора кабеля для электропроводки в квартире

Выполнение капитального ремонта или перепланировки квартиры обязательно должно включать в себя и замену электропроводки. Учитывая, что какие-либо серьезные ремонтные работы выполняются спустя 15-20 лет после сдачи новостройки в эксплуатацию и как минимум лет через 5 после предыдущего ремонта, домашняя электросеть за это время успевает износиться и устареть. А если учесть постоянно растущую нагрузку на сеть в связи с появлением все более совершенных электроприборов, изношенная и устаревшая проводка является источником повышенной опасности. В статье расскажем, как выбрать кабель для электропроводки в квартире, дадим советы по монтажу.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод - вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод - это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире - процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель. Такое требование обусловлено несколькими причинами:

• провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
• необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
• эксплуатационные характеристики и срок службы провода несравнимо ниже.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

• вид исполнения;
• материал и площадь сечения;
• толщину изоляции оболочки и жил;
• цвет жил;
• маркировку;
• вид упаковки;
• наличие сертификата;
• внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

• низким сопротивлением;
• высокой пластичностью;
• устойчивостью к окислению;
• продолжительным сроком службы.

Конструктивно кабели делятся на одно- и многожильные. Теоретически, для проложенной под слоем штукатурки проводки, могут использоваться и кабели с одной жилой - слой цемента защищает проводник. Но на самом деле из кабеля с одной жилой электросети в квартирах не устраиваются. Читайте также статью: → «Какой кабель или провод выбрать?».

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Совет #1. При устройстве скрытой проводки запас сечения необходимо принимать с запасом с учетом недостаточного охлаждения.

• в которой R - радиус,
• π - постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных - 1,4 мм.

Маркировка кабелей и ее расшифровка

Маркировка на наружной оболочке дает всю необходимую для подбора кабеля информацию в зашифрованном виде. Читайте также статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Из шифра маркировки можно узнать:

• марку кабеля;
• год выпуска и номер партии;
• завод-изготовитель;
• число жил;
• площадь сечения;
• величину номинального напряжения.

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля - либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание - неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой.

Монтаж проводки: способы выполнения

Проводка в квартире прокладывается одним из трех существующих способов:

• открытым;
• скрытым;
• комбинированным.

Монтаж проводки открытым способом

Открытая прокладка электропровода считается наиболее быстрым и простым, но отнюдь не самым популярным способом. При выполнении работ в ущерб эстетичности интерьера не выполняется штробление стен - провод прокладывается непосредственно по стене. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Для открытой прокладки используются плоские кабели АПР, АППВ или АПРВ. Если стены комнаты отделаны горючим материалом (например, балкон обшит деревом), то между поверхностью стены и кабелем следует уложить листы асбеста толщиной более 3 мм. Расстояние от края листа до кабеля должно составлять не менее 5 мм.

Провод АППВ плоский, использующийся для разводки открытой проводки в квартирах, зарекомендовал себя с лучшей стороны.

Совет #2. Если необходимо провести сразу несколько групп проводов, используйте одну асбестовую прокладку с учетом интервала между отдельными кабелями не менее 5 мм.

Крепление кабеля к стене осуществляется полосой жести сквозь прокладку из специального диэлектрического картона, размеры которого должны превышать на 2-3 мм габариты скобы. Непосредственно перед введением в коробку на расстоянии до нее приблизительно 50 мм провода следует закрепить на стене. Не допускается соприкасания изолированных концов кабелей внутри коробки. Такой способ проводки подразумевает установку выключателей и розеток на подрозетники, диаметр которых должен превышать окружность розеток на 8-10 мм.

Закрытый способ монтажа

Закрытая прокладка считается безопасным способом, так как провода размещаются в негорючем материале, не окисляются, не подвергаются повреждениям. Если поверхность стены сделана из горючего материала, то проводка должна выполняться по листам асбеста. При открытой прокладке запрещаются любые пересечения проводов, если же этого избежать нельзя, то в точке пересечения каждый провод необходимо дополнительно защитить изолентой. Закрепления кабеля в штробах выполняется посредством алебастра или хомутов из пластика.

Основные расстояния, которые следует выдерживать при устройстве проводки в квартире, представлены в таблице.

Если стены уже отделаны гипсокартоном, то проводка отлично располагается под ним, при этом штробление стен не нужно. В листах гипсокартона просверливается несколько отверстий диаметром 30-40 мм, через которые проталкивается петля из проволоки по всему направлению трассы. Используя петлю сквозь отверстия в гипсокартоне кабеля протягиваются в требуемом направлении. Если же гипсокартон на стенах еще не установлен, то проще сперва выполнить разводку, а затем отделывать поверхности стен.

Прокладка кабеля в стене для подключения розетки при выполнении монтажа электропроводки закрытым способом производится аккуратно.

Комбинированный способ прокладки

Прокладка кабеля в квартире комбинированная производится в изготовленные из пластика кабель-каналы, также для их изготовления используется оцинкованная сталь или алюминий.

Прокладка кабеля в кабель-коробе выглядит не только эстетично, но и функционально в квартире и в офисе

В первую очередь следует подобрать тип короба для монтажа, выпускающийся в различных модификациях: настенные короба, напольный или потолочный плинтус. Габариты кабель-канала должны обеспечить свободное расположение проводов. Если слаботочные и силовые кабели требуется расположить в одно канале, то конструкцию следует подбирать секционную.

Линии не должны взаимно пересекаться и скручиваться, иначе в линии слаботочной будут создаваться помехи. Проложенная комбинированным способом трасса должна располагаться горизонтально либо вертикально, для контроля используется строительный уровень и отвес. Взаимные пересечения каналов не допускаются.

Проводка в квартире должна быть расположена строго вертикально или горизонтально - это важнейшее правило безопасности.

Часто задаваемые вопросы и ответы на них

Вопрос №1. Можно ли самостоятельно выполнить разводку электропроводки в квартире, не обладая достаточными знаниями и опытом в этой сфере?

Не обладая ни знаниями, ни опытом в электрике, не то, что менять проводку, даже розетку ремонтировать нельзя. Это опасно! Доверьте и подбор кабеля, и прокладку квартирной электросети профессионалу, имеющему соответствующий допуск к выполнению электромонтажных работ.

Вопрос №2. Можно ли применять для электропроводки многопроволочные кабели?

Многопроволочные кабели, жила которых изготовлена из нескольких проводников, применять для электропроводки запрещено по причине их высокой пожароопасности.

Вопрос №3. Каким образом необходимо выполнять ответвления и соединения проводов?

Выполнять ответвления и соединения необходимо внутри ответвительных коробок посредством специальных зажимов. Вне коробок соединения выполняются только с помощью опрессовки, сварки или пайки.

Вопрос №4. Можно ли устанавливать розетки в ванной и туалете?

Вообще, монтаж розеток во всех «влажных» помещениях запрещен. Но с одной оговоркой: монтировать в ванной розетку допускается в том случае, если она запитана от разделительных трансформаторов с двойной изоляцией.

Наиболее распространенные ошибки и их решения

Часто сечение кабеля считают равным его диаметру. Но это далеко не так. Диаметр кабеля не будет совпадать с его сечением, так как сечение - это, по сути, площадь окружности! При необходимости диаметр можно измерить, например, штангенциркулем, и по формуле определить сечение кабеля.

При выборе кабеля некоторые стремятся уложить сечение кабель номиналом, значительно превышающий расчетный, к примеру, вместо 2,5 мм2 взять 4 мм2. Но при этом часто не принимается во внимание тот факт, что придется пересчитывать защиту проводки и устанавливать другие УЗО и автоматику.

Еще одной часто встречающейся ошибкой является размещение розеток в непосредственной близости от заземленных газовых плит, трубопроводов, батарей отопления. Необходимо выдерживать расстояние от розетки для всех перечисленных металлических устройств не менее 0,5 м.
