Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже - однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока .

Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.

Однофазное электропитание

Однофазноый ток подключают двумя методами : 2-проводным и 3-проводным.

• При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
• При втором - добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.

Трёхфазное электропитание

Распределение трёхфазного питания по дому выполняется двумя способами : 4-проводным и 5-проводным.

• Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода - одну из фаз и нуль. Напряжение между этими проводами 220В.
• Пятипроводное подключение - добавляется защитный, заземляющий провод (РЕ).

В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.

От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.

Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:

• приборы с большой мощностью - холодильники, печи, обогреватели,
• электронные бытовые приборы - компьютеры, телевизоры (оно необходимо для отвода статического электричества),
• устройства, связанные с водой - джакузи, душевые кабины (вода проводник тока).

А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.

Сколько стоит подключение однофазного и трехфазного электричества?

Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы . В среднем это:

• сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
• монтаж выключателей и розеток 2-6$
• установка точечных светильников 1,5-5$ за единицу.

Лично я также задумался про солнечные батареи - на http://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением...

Трехфазное подключение дает возможность включения в работу генераторов и электродвигателей повышенной мощности, а также возможность работы с разными параметрами напряжения, это зависит от вида включения нагрузки в электрическую цепь. Для работы в трехфазной сети надо понимать соотношение ее элементов.

Элементы трехфазной сети

Основные элементы трехфазной сети - это генератор, линия передачи электрической энергии, нагрузка (потребитель). Для рассмотрения вопроса, что такое линейное и фазное напряжение в цепи, дадим определение, что такое фаза.

Фаза - это электрическая цепь в системе многофазных электрических цепей. Началом фазы является зажим или конец проводника электричества, по которому электроток поступает в него. Экспертами всегда отличались по количеству фаз электрические цепи: однофазная, двухфазная, трехфазная и многофазная.

Наиболее часто применяется трехфазное включение объектов, которое имеет существенное преимущество, как перед многофазными цепями, так и перед однофазной цепью. Различия в следующем:

• меньшие затраты на транспортирование электрической энергии;
• способность создания ЭДС для работы асинхронных двигателей - это работа лифтов в многоэтажных домах, оборудования в офисе и на производстве;
• этот вид подключения дает возможность одновременно пользоваться и линейным, и фазным напряжением.

Что такое фазное и линейное напряжение?

Фазные и линейные напряжения в трехфазных цепях важны для манипуляций в щитах электрического питания, а также для работы оборудования, питающегося от 380 вольт, а именно:

1. Что такое фазное напряжение? Это напряжение, которое определяется между началом фазы и ее концом, на практике оно определяется между нулевым проводом и фазой.
2. Линейное напряжение - это когда измеряется величина между двумя фазами, между выводами разных фаз.

На практике напряжение фазное отлично от линейного на 60%, иными словами, параметры линейного напряжения в 1,73 раза больше фазного напряжения. Трехфазные цепи могут иметь линейного напряжения - 380 вольт, что дает возможность получения фазного напряжения в 220 В.

В чем отличие?

Для общества понятие «межфазное напряжение» встречается в многоквартирных, высотных домах, когда первые этажи предусматриваются под офисные помещения, а также в торговых центрах, когда объекты строения подключаются несколькими силовыми кабелями трехфазной сети, которые обеспечивают напряжение 380 Вольт. Такой вид подключения дома обеспечивает работу асинхронных двигателей подъемников, работу эскалатора, промышленного холодильного оборудования.

На практике делать разводку трехфазной цепи достаточно просто, учитывая, что в квартиру идет фаза и ноль, а на офисное помещение - все три фазы + нейтральный провод.

Сложности линейной схемы подключения заключаются в трудности определения в процессе монтажа проводника, что может привести к аварии оборудования. Отличается схема в основном между фазными и линейными подключениями, соединениями обмоток нагрузки и источника электропитания.

Схемы подключения

Есть две схемы подключения источников напряжения (генераторов) в сеть:

• «треугольником»;
• «звездой».

Когда выполняется подключение «звездой», начало обмоток генератора соединены в одной точке. Оно не дает возможности увеличения мощности. А подключение по схеме «треугольник» - это когда обмотки соединяются последовательно, а именно, начало обмотки одной фазы соединяется с концом обмотки другой. Это дает способность в три раза увеличить напряжение.

Для лучшего понимания схем подключения специалисты дают определение, что такое фазные и линейные токи:

• линейный ток - это ток, который протекает в подводнике соединения источника электрической энергии и приемника (нагрузки);

• фазный ток - это ток, протекающий в каждой обмотке источника электрической энергии или в обмотках нагрузки.

Линейные и фазные токи имеют значение, когда есть несимметричная нагрузка на источник (генератор), это часто встречается в процессе подключения объектов к электроснабжению. Все параметры, относящиеся к линии, - это линейные напряжения и токи, а относящиеся к фазе, - параметры фазных величин.

Из соединения «звезда» видно, что линейные токи имеют такие же параметры, как и фазные. Когда система симметрична, необходимость в нейтральном проводе отпадает, на практике он поддерживает симметрию источника, когда нагрузка несимметрична.

Из-за несимметричности подключаемой нагрузки (а на практике это происходит с включением в цепь осветительных устройств) надо обеспечить независимую работу трем фазам цепи, это можно сделать и в трехпроводной линии, когда фазы приемника соединяются в треугольник.

Специалисты обращают внимание на тот факт, что когда понижается линейное напряжение, изменяются параметры фазного напряжения. Зная значение междуфазное напряжение, можно легко определить величину фазного напряжения.

Как сделать расчет линейного напряжения?

и закон Ома:

Когда выполняется разветвленная система снабжения объекта электроэнергией, иногда есть необходимость вычислить напряжение между двумя проводами «ноль» и «фаза»: IF=IL, что говорит о равности параметров фазных и линейных. Соотношение между фазными проводами и линейными можно найти, используя формулу:

Находящий элемент соотношений напряжений и оценки системы электроснабжения специалистами выполняется по линейным параметрам, когда известно их значение. В системах электроснабжения из четырех проводов выполняется маркировка 380/220 вольт.

Вывод

Используя возможности трехфазной цепи (четырехпроводниковая цепь), можно по-разному выполнять подключения, что дает возможность ее широкого применения. Специалисты считают трехфазное напряжение для подключения универсальным вариантом, так как оно дает возможность подключать нагрузку большой мощности, жилые помещения, офисные здания.

В многоквартирных домах основными потребителями являются бытовые приборы, рассчитанные на сеть 220 В, по этой причине важно сделать равномерное распределение нагрузки между фазами цепи, это достигается включением квартир в сеть по шахматному принципу. Отличается распределение нагрузки частных домов, в них она выполняется по величинам нагрузки на каждую фазу всего домашнего оборудования, токами в проводниках, проходящими в период максимального включения приборов.

Даже далекий от электротехники хозяин дома или квартиры просто обязан обладать минимальным набором знаний и навыков, касающихся эксплуатации домашней электросети. И это означает не только умение втыкать вилку в розетку, щелкать выключателем или менять перегоревшие лампочки. Необходимо иметь понятия о проведении простейшей диагностики сети, о выявлении явных неполадок в ее работе. Ведь некоторые из них вполне можно исправить самостоятельно, не прибегая к вызову специалиста.

К одной из простейших проверок, к которым прибегают при внезапном отключении освещения или бытовых электроприборов, но при оставшихся включенными , относится проверка наличия фазы. Индикаторная отвёртка есть у большинства хозяев, и сам процесс занимает считанные минуты. И все более-менее понятно, когда такая «ревизия» показывает отсутствие фазы – это могут быть просто перебои в электроснабжении. Но иногда ситуация иная – индикатор светится в обеих гнездах розетки! Понятно, что проблем с подачей нет. Но в чем же дело, почему в розетке две фазы?

Давайте разберемся с причинами такой ситуации, с возможными способами устранения подобных неисправностей.

Многим этот вопрос покажется смешным. Но, тем не менее, и с этим следует сразу внести должную определённость, так как публикация рассчитана на совершенно неопытных пользователей. А у них, нет-нет, да и проскакивают неясности. Именно этим, наверное, объясняется немалое количество поисковых запросов типа «в какой дырке розетки искать фазу»? (Правильнее, наверное, выразиться «в каком гнезде»).

Итак, смотрим на однофазную розетку тех стандартов, которые могут встретиться в российских домах – чаще всего это тип С или тип F .

Тип С – это самая обычная розетка с двумя гнездами под контактные штыри вилки. В одном гнезде должен быть фазный контакт (L ) , во втором – нулевой (N ). И больше никаких прикрас.

Тип F в последнее время все активнее замещает тип С. Это связано с тем, что в городских новостройках систему электропроводки стали изначально планировать с наличием заземляющего контура РЕ . Становится нормой обустраивать надежное заземление и в частных домах. Это вызвано требованиями обеспечения безопасности эксплуатации бытовых электроприборов. Взгляните на сетевые вилки свое домашней техники – в подавляющем большинстве случаев современные приборы «просят» подключения и к контуру заземления. Поэтому в розетках стандарта F предусмотрен дополнительный контакт именно для этих целей. Он представляет собой две фигурные подпружиненные пластины, расположенные в аккурат по центру розетки сверху и снизу.

Но какая бы розетка ни была, однозначно в ее гнездах должны быть фаза и ноль. Других вариантов не предусматривается. Наличие заземляющего контакта никак не меняет этого правила.

Для однофазных бытовых приборов, работающих от сети 220 В, взаимное расположение фазы и нуля в подавляющем большинстве случаев никакого значения не имеет. Да и хозяева в процессе эксплуатации зачастую вставляют вилку в розетку, совершенно не задумываясь о ее пространственном положении – короче, как получится. И на работоспособность техники это не оказывает никакого влияния.

Заметим, что есть и в этом плане исключения. Некоторые приборы, например, системы кондиционирования или обогрева со встроенными термостатическими регуляторами, требуют однозначного расположения фазы и нуля на своей клеммной колодке. Но, как правило, эти приборы – стационарной установки, и подключаются не через розетки, а непосредственно к подведённым к ним выделенным линиям проводки.

Так на каком же гнезде искать фазу при проверке розеток?

Ответ категоричный – всегда следует проверять оба гнезда. Не надо надеяться на якобы имеющиеся стандарты расположения контактов. И прежде всего потому, что подобных стандартов – вообще не существует.

То, что говорят про правильное положение фазы именно в правом гнезде – это никем и нигде не закреплено. Да, многие мастера -электрики «старой закалки» соблюдают «полярность» розеток, действительно подключая фазу к правой клемме, если смотреть на розетку фронтально. Но это, скорее, можно считать своеобразным «правилом хорошего тона», выделяющим специалистов с профессиональным подходом.

Понятно, что при упорядоченном расположении фазы и нуля легче бывает разобраться с неисправностями, провести диагностику домашней электросети. Мало того, существуют специальные приборы, позволяющие очень быстро и точно продиагностировать розеточную линию – наличие обрывов или утечек, правильность подключения контактов и т.п. Этот тестер достаточно вставить в розетку и включить его.

Так вот, компоновка подобных приборов рассчитана именно на правое расположение гнезда фазы. То есть при правильном включении тестера в розетку все надписи оказываются читаемы. На иллюстрации выше показан пример такого прибора, и стрелкой выделен светодиод фазы – он расположен справа. Ничто, конечно, не мешает включить тестер и «верх ногами» - он прекрасно справится с задачей и в том случае, когда фаза находится слева. Но, тем не менее, именно такая «правильная» компоновка - все же о чем-то говорит…

Но, опять же – не полагайтесь слепо на эти негласные правила. Всегда, в любом случае при проверке фазы следует проверять оба гнезда.

Как определить, где фаза, а где ноль в розетке?

С такой «диагностической операцией» наверняка придётся сталкиваться любому хозяину дома или квартиры. Проверка осуществляется с помощью недорогих приборов, которые обязательно следует иметь в своем инструментальном «арсенале».

И вот в ходе проверки обеих гнезд при пропадании «света» хозяина может ждать весьма неожиданный и довольно-таки неприятный «сюрприз». Как раз об этом и пойдет речь далее.

Почему в розетке может появиться две фазы?

Итак, в доме (квартире) внезапно погасло освещение, прекратили включенные работу электрические приборы. Хозяин для начала убеждается в том, что защитные не отключились. Затем берет индикаторную отвёртку и начинает проверку наличия фазы. Самым удобным местом для этого, безусловно, является розетка. И тут, к его удивлению, индикатор одинаково ярко зажигается в обеих ее гнездах. Все говорит о том, что в розетке – две фазы. Но как такое может быть?

Если в такой ситуации промерить напряжение между двумя контактами розетки, оно будет показывать нулевое значение. Почему – да просто это одна и та же фаза! Другой здесь взяться просто неоткуда, раз в дом (квартиру) заходит однофазная линия питания. А напряжение – это, как известно, разность потенциалов, обеспечивающая возникновение электрического тока. Нет разности – нет и тока, поэтому все приборы отключились.

А почему такое может случиться? Причиной появления двух фаз на розетке является чаще всего обрыв нулевого провода.

Смотрим еще раз на схему, но только – несколько видоизмененную.

На схеме показана обычная, так сказать, «штатная» работа домашней . Для примера взяты лишь две розетки. Первая – в которой проводится определение фазы и нуля. Вторая – с подключенной нагрузкой. На рисунке условно показана лампочка, но это может быть и любой бытовой прибор во включенном состоянии.

Движение электрического тока проходит в сторону от контакта с большим потенциалом к меньшему. То есть – от фазы к нулю. Стрелками показана «траектория» тока при включенной нагрузке – от автомата по фазному проводу, минуя по пути распределительные коробки. Далее – через розетку (или выключатель – для большинства стационарных осветительных приборов), через нагрузку. И потом – в обратном направлении, но уже по нулевому проводу к нулевой шине и далее, через входной автомат – к подъездному или уличному распределительному щиту. Но там уже зона ответственности энергоснабжающей или эксплуатационной компании – дальше она нас не волнует.

А теперь давайте смоделируем ситуацию, когда, скажем, на нулевой шине или на клемме входного автомата произошел обрыв. Например, при проведении монтажа были недостаточно затянуты зажимные винты или допущены иные небрежности, вроде установленных в натяг проводов. Кстати, именно здесь чаще всего и кроется причина подобных неисправностей домашней сети.

Представим, что потерян контакт нулевого провода на клемме автоматического выключателя.

Несмотря на то что нагрузка включена, прохождение тока невозможно. Общая цепь питания разомкнута на клемме автоматического выключателя. Но что получается вместо этого? Так как нагрузка остается включенной, то ее внутренняя цепь является проводником. Это может быть первичная катушка трансформатора блока питания, нить накаливания лампы, нагревательный элемент бойлера, утюга, электроплитки и т.п. Сам то по себе прибор бездействует – тока нет. Но через него, через его внутреннюю цепь, подключённую к общей сети, потенциал фазы «перетекает» по нулевым проводам. И если сейчас проверить розетку индикаторной отверткой, то в обоих гнездах будет показывать фазу.

На схеме показана всего одна линия, защищенная автоматическим выключателем. На деле же их бывает обычно несколько. Но если обрыв нуля произошел до нулевой шины, то картина с двумя фазами будет наблюдаться во всех розетках.

Кстати, подобная ситуация бывает весьма частым явлением в домах или квартирах старой постройки. То есть там, где еще сохранились старые распределительные щиты с плавкими предохранителями-пробками, а не автоматическими выключателями. Перегорание «нулевой» пробки – дело вполне обыденное. И каждый раз будет вот такая картина. Так что при наличии возможности стоит как можно скорее модернизировать свою домашнюю (квартирную) сеть. То есть установить на входе спаренный автомат, после которого фаза распределяется на группу автоматов по разным линиям, а ноль заводится на общую нулевую шину. Вероятность «потери» нуля при такой схеме существенно снижается.

Наверное, из вышеизложенного уже должно быть понятно, что если после выявления такой аварии отключить от сети всю нагрузку (все бытовые приборы и освещение), то «эффект двух фаз» сам по себе пропадет. Просто у фазы не останется пути перетекания на нулевой провод. Правда, работоспособность системы от этого никак не восстановится. Все равно необходимо разбираться с причиной, искать участок обрыва.

А для этого желательно сразу локализовать повреждённый участок домашней сети. Ведь «всеобщее двухфазие» будет наблюдаться исключительно в том случае, если обрыв произошел еще до нулевой шины. То есть на непосредственно подходящим к ней от автомата нулевом проводе.

Проверяется это несложно. К розетке ближайшей к распределительному щитку группы подключается какой-нибудь несложный бытовой прибор. Пусть это будет даже обычный утюг или вентилятор, неважно. Главное, чтобы он был во включённом положении. Его роль – всего лишь стать «мостиком» для фазы. Затем берется индикаторная отвертка, и ею последовательно проверяются и соседние розетки этой группы, и далее – все без исключения розеточные группы в квартире (доме). Если во всех розетках «висит» по две фазы – дело ясное, обрыв нуля следует искать в щитке. Обычно это не вызывает затруднений. Как правило, такой дефект легко обнаруживается и довольно быстро устраняется. Это «лечится» зачисткой и подтяжкой контактов на клеммах (настоящий обрыв провода в щитке – дело практически невероятное). Естественно, все работы в электрощите должны производиться при отключённом вводном автомате.

Но если проверка не дала такой полной ясности, то, скорее всего, разрыв нуля локальный. И ревизию следует продолжить. Нагрузка переносится на розетку следующей распределительной коробки. Действия повторяются: сначала соседние розетки, затем – далее по сети. Рано или поздно наступит ясность – на какой линии или в какой распределительной коробке имеется разрыв нуля.

Случается и так, что на нулевой шине был ненадёжно закреплен только один проводник, который в составе кабеля далее идет в какое-то помещение или на конкретную розеточную группу. Тогда, понятно, область неполадок будет распространяться только на эту линию. Все остальные розетки и осветительные приборы, подключенные к другим линиям, будут в рабочем состоянии.

Видео: Почему на контактах розетки оказывается две фазы?

И даже на одной какой-то линии, имеющей две или более распределительных коробки, возможна локализация такого повреждения. Как наверное, уже понятно, причиной тому может стать разрыв нулевого проводника именно в распределительной коробке. При этом все остальные точки подключения этой же линии, но коммутированные на других распределительных коробках, останутся в рабочем состоянии.

А происходит это чаще всего или из-за обветшалости проводки. Или из-за некачественного выполнения соединения проводов в коробке. Особо это характерно для тех домов или квартир, где пока в эксплуатации остается алюминиевая проводка. Алюминий – металл очень мягкий и даже, как говорят, «плывущий». То есть даже надежные, казалось бы, скрутки или клеммные соединения начинают ослабевать и требуют подтяжки. Кроме того, слой окислов на его поверхности создает немалое дополнительное сопротивление. А это ведет к нагреву соединений, появлению искрения и как следствие – полному пропаданию контакта. Так что это – лишний повод задуматься о полной смене проводки на качественные медные кабели.

Каким должен быть кабель для качественной проводки в квартире или доме?

Ответ однозначный – только медный. Кстати, о том же категорично говорят и действующие, законодательно утвержденные нормы и правила. Как правильно – читайте в специальной публикации нашего портала.

Кстати, и с медными проводами некоторые мастера чудят так, что просто удивительно, как домашняя электросеть еще работает. Так что проверка распределительных коробок и приведение их в полный порядок – одна из ключевых мер по недопущению пропадания нуля.

Гораздо сложнее бывает найти место обрыва нуля, если он произошёл на скрытых участках проводки, вмурованных в стену. Здесь придется больше потрудиться для локализации возможного аварийного отрезка, выполнить прозвон скрытых участков. Да и восстановление будет связано с более масштабными работами – вскрытием старой проводки и проведением замены.

Правда, сам по себе провод, заключенный в стену, обламывается или обрывается крайне редко. Чаще этому способствуют непродуманные действия хозяев квартиры. В частности, сверление отверстий в стенах на явно опасных участках, без предварительной проверки на наличие проводки.

Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке , которая там оказывается на месте нуля, что заставляет сильно призадуматься.

На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.

Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.

Немного теории.

Не вдаваясь в технические подробности можно сказать так, что однофазная электрическая сеть это такой способ передачи электрического тока, когда к потребителю (нагрузке) переменный ток течет по одному проводу, а от потребителя возвращается по другому проводу.

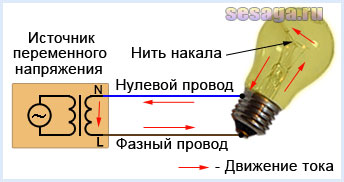

Возьмем, к примеру, замкнутую электрическую цепь, состоящую из источника переменного напряжения, двух проводов и лампы накаливания. От источника напряжения к лампе ток течет по одному проводу и, пройдя через нить накала лампы, раскалив ее, ток возвращается к источнику напряжения по другому проводу. Так вот, провод, по которому ток течет к лампе, называют фазным или просто фазой (L ), а провод, по которому ток возвращается от лампы, называют нулевым или просто нулем (N ).

При разрыве, например, фазного провода, цепь размыкается, движение тока прекращается и лампа гаснет. При этом участок фазного провода от источника напряжения и до места разрыва будет находиться под током или фазным напряжением (фазой). Остальная же часть фазного и нулевого проводов будут обесточены.

При разрыве нулевого провода движение тока также прекратится, но теперь под фазным напряжением окажутся фазный провод, оба вывода лампы и часть нулевого провода, отходящего от цоколя лампы к месту разрыва.

Убедиться в наличии фазы на обоих выводах лампы и на нулевом проводе, отходящем от лампы, можно индикаторной отверткой. Но если на этих же выводах и проводе измерить напряжение вольтметром, то он ничего не покажет, так как в этой части цепи присутствует одна и та же фаза, которую относительно себя измерить нельзя.

Вывод: между одной и той же фазой никакого напряжения нет. Напряжение есть только между нулевым и фазным проводом .

Совет . Для определения наличия фазы и напряжения в электрической сети необходимо совместное использование индикаторной отвертки и вольтметра. В качестве вольтметра можно использовать .

А теперь перейдем к практике и рассмотрим некоторые ситуации с нулем, которые можно самостоятельно определить и по возможности устранить без привлечения службы коммунэнерго:

1. Обрыв нуля во входном щитке дома или квартиры ;
2. Обрыв нуля на входе или внутри распределительной коробки ;
3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции .

1. Обрыв нуля во входном щитке дома или квартиры.

Во входном щитке дома или квартиры нулевой провод может оборваться на вводном автоматическом выключателе или на нулевой шине. Как правило, ослабляется винтовое соединение, из-за чего теряется контакт между проводом и зажимом, или, в редких случаях, нулевой провод обламывается на зажиме и повисает в воздухе.

Также из-за плохого контакта между зажимом и проводом происходит нагрев и обгорание провода и, как следствие, между ними образуется большое переходное сопротивление в виде нагара , которое постепенно переходит в обрыв.

При отсутствии нуля все электрические приборы в доме работать не будут. Но если останется включенный в розетку хоть один бытовой прибор или останется включенный выключатель света, фаза через радиокомпоненты блока питания бытовой техники или нить накала лампы беспрепятственно пройдет на нулевую шину, а с шины на все нулевые провода электрической проводки. И как следствие, на обоих гнездах розеток и контактах выключателей будет присутствовать фаза. Это объясняется тем, что все нулевые провода электрической проводки соединяются вместе на нулевой шине.

Для определения такой неисправности достаточно отключить из розеток все бытовые приборы и отключить все выключатели света или выкрутить лампочки. После этих действий вторая фаза из розеток и контактов выключателей пропадет. Лечится неисправность восстановлением контактов на зажимах вводного автомата или на нулевой шине.

2. Обрыв нуля на входе или внутри распределительной коробки.

При обрыве нулевой жилы перед распределительной коробкой или в самой коробке проблема с нулем и работой электрооборудования будет именно в том помещении дома или квартиры, в которое распределяет напряжение данная коробка. При этом в соседних помещениях все будет работать в штатном режиме.

На рисунке выше видно, что перед левой распределительной коробкой произошел разрыв нулевой жилы провода, и фаза через нить накала лампы (нагрузку) попадает на розеточный ноль.

При поиске такой неисправности вскрывается проблемная коробка и находится скрутка общего нуля (она самая толстая в коробке). Жилы скрутки отрезаются, заново разделываются и опять скручиваются вместе.

Совет . Если провод медный, то скрутку желательно пропаять.

Когда ноль обрывается перед распределительной коробкой, как показано на верхнем рисунке, для поиска обрыва часто приходится вскрывать в стене штробу с этим проводом, чтобы найти место повреждения.

При поиске такой неисправности сначала в коробке находят скрутку с общим нулем и раскручивают на отдельные жилы. Затем каждая нулевая жила вызванивается до розеток и до потолка. Жила, которая не прозвонится, и будет являться входящим проводом в коробку.

Далее этот провод продергивается и вскрывается штукатурка в стене для поиска места повреждения провода. Однако такая неисправность относится к разряду трудновыполнимых, потому как ковырять стену мало кто берется – проще проложить новую трассу.

3. Замыкание нулевой жилы на фазную при механическом повреждении изоляции.

Может возникнуть ситуация, когда при сверлении отверстия, вкручивании самореза или забивании гвоздя в стену нарушается электрическая проводка. В довесок к этому, повреждение проводки сопровождается коротким замыканием, из-за которого провод повреждается полностью или частично. Лечится такая неисправность вскрытием места повреждения и восстановлением поврежденного участка провода.

Иногда при такой неисправности можно также наблюдать две фазы в розетке.
В момент замыкания происходит сварка фазной и нулевой жилы вместе, и поэтому фаза беспрепятственно попадает на нулевую жилу. Причем даже при выключенном из розеток электрооборудования и отключенных выключателей освещения фаза будет присутствовать на тех розетках и выключателях, на которые подается напряжение от этого провода.

Лечится неисправность восстановлением поврежденного участка проводки.

Если же остались вопросы, то в дополнение к статье посмотрите видеоролик, где также раскрыта тема обрыва нуля.

В этой статье мы рассмотрели только самые распространенные неисправности, возникающие в однофазной электрической сети при повреждении нулевой жилы провода. Теперь если у Вас в розетке появятся две фазы , Вы сможете легко определить и устранить подобную неисправность.
Удачи!

Среди арсенала инструментов любого домашнего мастера всегда есть отвертка-индикатор, с помощью которой определяют потенциал фазы в домашней проводке.

Незатейливая конструкция, простая эксплуатация и низкая стоимость придают ей популярность.

Этот индикатор работает четко, позволяет увидеть потенциал фазы, использует принцип протекания активного тока через тело человека и встроенной неоновой лампочки.

Правила его применения описаны статьей .

Работая индикатором, мы привыкли, что на фазном контакте розетки лампочка светится, а на нулевом - погашена. Считаем в своем сознании это нормой. Причем, чётко понимаем, что при обрыве фазного провода свечения не будет и нам следует искать неисправность.

Целостность нулевого потенциала на розетке проверяется редко, да и технология требуется другая, например - .

Когда же в однофазной домашней проводке на обоих контактах розетки индикатор показывает фазу, то неискушенный электрик начинает думать, что их две и ставит вопрос: «Откуда взялась вторая?».

При этом он ошибается дважды на:

1. примерно 90%;
2. оставшуюся часть в 10%.

В первом случае допускаем, что внутри однофазной сети появиться посторонней фазе неоткуда и возникла совсем другая неисправность. А во втором - все же рассмотрим вариант появления постороннего потенциала.

Краткий экскурс в теорию

При подаче напряжения на бытовой потребитель по нему течет электрический ток в замкнутой цепи. Если схема разомкнута, например, выключателем люстры, то свечения не будет.

При этой ситуации потенциал фазы доходит до выключателя, а нуля - до ближнего контакта цоколя на каждой лампочке.

Их провода кратко называют фазой и нулем. После включения выключателя потенциал фазы доходит до удаленного контакта лампочки и через сопротивление нити накала образуется ток, который протекает по проводам замкнутой цепочки от источника питающей трансформаторной подстанции.

Если проверить индикатором напряжение на удаленном контакте патрона лампочки, то он своим свечением укажет фазу, а на ближнем - свечения не будет. Делаем вывод, что здесь потенциал нуля. Теперь рассмотрим другой вариант.

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном - .

Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

А условий для прохождения тока нет - схема разомкнута. На своем языке электрики говорят - разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.

Подобный случай может возникнуть в упрощенной , когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Как оценить напряжение в розетке

Потенциал фазы вызывает свечение лампочки емкостного индикатора, а ноля - не может. В рассматриваемом нами случае это его свойство вводит человека в заблуждение.
Для правильной оценки ситуации необходимо пользоваться прибором, указывающим не один потенциал, а их разность. По этому принципу работают:

• двухполюсные индикаторы напряжения;
• вольтметры.

Режим вольтметра есть у всех современных мультиметров - комбинированных электрических приборов домашнего мастера.

Если его щупы установить в контакты проблемной розетки, то он покажет 0 вольт на ней, что означает отсутствие разности потенциалов, необходимой для нормальной работы электрических приборов.

Величина напряжения 220 будет только между нулем и фазой нормальной электрической проводки.

Делаем вывод: вольтметр не показывает напряжение между одной и той же фазой, ибо его там просто нет. Оно присутствует в однофазной сети только между проводами фазного и нулевого потенциалов.

Возможные случаи обрыва нуля в домашней однофазной сети

Неисправность может возникнуть практически в любом месте проводки, но наиболее часто повреждения возникают там, где электрик делал коммутацию проводов схемы в:

• распределительном щитке квартиры;
• распаечной коробке;
• розетке.

Также возможно разрушение слоя изоляции провода и обрыв нулевой жилы с созданием контакта на фазе.

Неисправность может возникнуть на:

• вводном автоматическом выключателе;
• электросчетчике;
• нулевой шине.

Причиной обрыва может стать плохой контакт с проводом из-за:

• загрязнения рабочих поверхностей;
• недостаточного усилия ужима винтового соединения;
• надрезов металлической жилы провода.

Любая из них создает повышенное сопротивление на переходном участке, ведущее к излишнему нагреву, образованию нагара, постепенно переходящему в обрыв.

В этой ситуации на всех электроприборах квартиры пропадет напряжение, но фаза останется присутствовать.

Если хоть один выключатель освещения будет включен или в одну из розеток вставлен бытовой прибор, то фазный потенциал пройдет на второй контакт всех розеток через нулевую шину.

Придется осматривать возможные места повреждения и устранять неисправность.

Неисправность с отсутствием напряжения проявится в том помещении, на которое работает распределительная коробка с оборванным нулем. Во всех других местах напряжение будет присутствовать.

Внутри старых распаечных коробок подключение проводов выполнялось скрутками и обматывалось изолентами. У нуля обычно требовалось делать больше соединений, а общая скрутка получалась толще. С этого косвенного признака проще делать прозвонку схемы для выявления нулевого потенциала электрическими методами.

Обрыв нуля может возникнуть и в проводе, соединяющем распределительные коробки. Для его замены часто требуется долбить стену и заменять кабель. Чтобы уменьшить трудозатраты проще создать новую магистраль, расположив ее по .

Обрыв нуля и замыкание на фазу в блоке розеток

Такая ситуация может создаться при неправильных работах по сверлению стен, забиванию гвоздей, вворачиванию саморезов без учета проложенных трасс электрической проводки, когда нарушается целостность изоляции жил и возникают короткие замыкания и обрывы провода.

Потенциал фазы появится на обоих контактах розетки без создания дополнительных шунтирующих цепочек.

Устраняется такая неисправность полной заменой неисправного участка проводки.

Для тех читателей, кто интересуется видеороликами по этой теме рекомендуем посмотреть работу Сергея Сощенко: «Две фазы в розетке.»

Это как раз тот случай, когда внутрь домашней однофазной сети может проникнуть второй потенциал фазы и напряжение на всех бытовых приборах способно подскочить до линейной величины вплоть до 380 вольт.

Виновником такой аварии чаще всего выступает электроснабжающая организация, а страдают от нее все задействованные потребители.
Рассмотрим вариант воздушного подключения к трехфазному вводу в частный дом.

Такие провода расположены открыто. имеют большую протяженность. Существует масса причин, по которым может возникнуть обрыв фазы. Их количество уменьшается при подключении электрическим кабелем, спрятанным в грунте, который чаще применяется для питания многоэтажных зданий. Но человеческий фактор и нарушение правил эксплуатации не стоит забывать…
Обрыв нуля в трехфазной сети происходит периодически, его надо учитывать.

Работа трехфазной сети в нормальном режиме

В каждую квартиру с однофазной проводкой поступает одинаковое фазное напряжение.

Его величина 220 вольт прикладывается к различным сопротивлениям бытовых потребителей, которые периодически коммутируются к питанию случайным образом. В схеме протекают только токи от генераторного конца по фазным проводам к нагрузке и возвращаются через нулевой провод.
Ток в ноле состоит из суммы трех токов всех фаз и обычно уравновешивается ими. Напряжение в фазах колеблется в пределах эксплуатационных нормативов.

Работа трехфазной сети при обрыве нуля

Здесь сбалансированная система сразу нарушается. Обрыв нуля исключает прохождение по нему токов фаз, а напряжение, которое поступает потребителям, претерпевает изменения.

Рассмотрим на примере контура АВ. К квартирам А и В прикладывается уже линейное напряжение АВ. Их сопротивление подключено к нему последовательно и складывается из двух составляющих.
За счет суммарного сопротивления Ra+Rв по цепочке течет ток Iaв, рассчитываемый по закону Ома. Он общий для обеих квартир.

Падение напряжения на каждой квартире теперь не одинаковое, а зависящее от сопротивления, которым обладают подключенные в работу электроприборы. Если один владелец отсутствует дома и выключил все приборы, а второй интенсивно использует стиральную и посудомоечную машины, включил моющий пылесос и обогреватель, то ситуация складывается неблагоприятная: все 380 вольт окажутся у одного хозяина. Его бытовая техника сгорит от перенапряжения.

Снизить риски повреждения своего имущества от аналогичной поломки можно включением в квартирный щиток . Оно своевременно отключит питание при возникновении подобной аварии. РКН входит в состав защит и обеспечивает в автоматическом режиме .

Случаи обрыва нулевого провода подробно объясняет видеоролик владельца Master007: «Отгорание нуля».

Дополняйте материал статьи своими комментариями, делитесь ею с друзьями в соц сетях.
