Разводка сантехники в новостройке или любой квартире важный процесс. Разводка сантехники своими руками вполне реальна, важна правильная схема и знания об установке сантехники. Это довольно сложная и очень ответственная работа. От того, как она будет грамотно продумана и тщательно выполнена, зависит эффективность функционирования всей сантехнической системы в квартире. Существующие на сегодняшний день технологии строительно-монтажных работ в этом направлении довольно простые и доступные. Поэтому здесь не следует торопиться, чтобы вызывать сантехников. Многие смело могут выполнить разводку или установку сантехнического оборудования самостоятельно своими руками. Кроме того, такая постановка вопроса еще, кроме всего, сэкономит некоторую сумму в семейном бюджете.

Конечно же, перед началом работ необходимо вооружиться определенными знаниями, которые позволят тщательно изучить, проанализировать ситуацию, а затем предусмотреть правильное пошаговое выполнение каждого последующего действия. Чтобы помочь вам выполнить своими руками качественную разводку, попробуем разобраться с нюансами, сложностями, основными этапами проведения этих работ.

• 1 Планируем расстановку сантехники и основные коммуникационные разводки
• 2 Способ монтажа
  • 2.1 Открытый монтаж водопроводных труб
• 4 Планируем разводку
• 5 Материалы и инструменты
• 6 Порядок разводки и технологические нюансы
• 7 Монтаж канализационных труб
• 8 Заключение

Планируем расстановку сантехники и основные коммуникационные разводки

Конечно же, каждый хозяин заранее планирует размещение в ванной комнате, туалете или совмещенном санузле основные сантехнические и бытовые приборы, это:

• Ванная;
• Душевая кабинка;
• Унитаз;
• Биде;
• Стиральная машинка;
• Умывальник;
• Гигиенический душ;
• Нагревательный бойлер.

Когда этот выбор определен и уточнены их основные габаритные размеры, нужно определиться с инженерными коммуникациями. К ванне, душевой кабинке, биде, умывальнику необходима проводка труб канализации, горячей и холодной воды. К унитазу, стиральной машине нужно подвести холодную воду и отвести канализационные стоки. К гигиеническому душу и нагревательному бойлеру потребуется разводка труб холодной и горячей воды.

Чтобы схематично обозначить разводку для сантехнических приборов, для начала рассмотрим основные уточняющие аспекты.

Способ монтажа

Прокладку труб можно производить двумя основными способами: открытым или закрытым. По надежности эти схемы монтажа приблизительно одинаковы, однако между ними существуют определенные различия.

Открытый монтаж водопроводных труб

При открытом монтаже предполагается установка труб поверх пола или стен. Если есть возможность, они могут быть скрыты под фальстеной или любой декоративной конструкцией. Преимуществами открытой установки являются:

1. Прокладка любых труб.
2. Простой монтаж, обслуживание, ремонт.
3. Легкая компоновка.
4. Отсутствие надобности штробить стены.
5. Незатратный демонтаж.
6. Постоянный контроль состояния труб.
7. Возможность в любой момент добавить необходимую новую линию без особых затрат времени и средств на демонтаж или ремонтные работы.

К недостаткам открытого монтажа относят:

1. Неприглядный внешний вид.
2. Уменьшение полезной площади.

Последний фактор является очень критичным для маленьких помещений. Отсутствие лишних сантиметров не дадут возможность разместить сантехнические приборы так, как хотелось бы. Потому что часть нужного объемного пространства будет занята водопроводной или канализационной разводкой.

Этот монтаж более эстетичен и предполагает укладку труб прямо в стену. Такой способ установки дает возможность без потерь свободной площади расставить мебель и сантехнику. Однако здесь есть свои существенные недостатки:

1. Ограниченный выбор материала труб.
2. Трудоемкость подготовительных работ.
3. Сложность монтажа и соединения труб.
4. Невозможность проведения срочных ремонтных работ в случае протечек из-за предварительного демонтажа и разрушения отделки стен.

Выбирая скрытую проводку, нужно всегда помнить ее схему. Иначе, если возникнет необходимость сделать отверстие для установки зеркала, случайно не просверлить трубу, создавая тем самым неприятную ситуацию для себя и соседей, живущих этажом ниже.

Для наших современных квартир можно выбрать два варианта разведения водопроводных труб

1. Коллекторный.
2. Тройниковый.

Первый вариант на порядок проще второго в монтаже, практичнее в эксплуатационном плане, но более сложный в исполнении. При этом монтаже к каждому сантехническому прибору подводится своя труба. Это делается для того, чтобы при заборе воды, шло ее равномерное распределение на каждый установленный прибор. В этой схеме необходимо использовать немного большее количество труб, чем в тройниковой разводке, однако число соединений здесь значительно меньше. Поэтому стоимость коллекторного варианта выше, чем тройникового.

При тройниковой системе, на каждое новое ответвление нужно устанавливать свой запорный кран. Поэтому в случае возникновения выхода из строя какого-нибудь прибора сантехники, не нужно будет отключать всю систему. Хотя, в любом случае, запорный кран на квартирном входе всегда необходимо устанавливать.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

• Краны;
• Унитаз;
• Ванна;
• Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

1. Старайтесь избегать пересечения труб.
2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Материалы и инструменты

После изучения схемы, тщательной проверки, уточнения расчетных данных можно покупать трубы, фитинги и необходимую арматуру с запасом на 5 – 10% от планируемого расчета для выполнения работ своими руками.

Кроме этого необходимо иметь определенный набор инструментов в виде:

• Ножниц для обрезки труб;
• Паяльника для сварки;
• Маркера для разметки;
• Плоскогубцев;
• Разводных ключей;
• Ножа;
• Рулетки.

Порядок разводки и технологические нюансы

Рассмотрим основные этапы разводки водопроводных труб.

1. Изначально от системы основного общего горячего и холодного водоснабжения в квартире должны устанавливаться входные вентили или шаровые краны.
2. Затем в основных отводах на квартиру для глубокой очистки подаваемой воды, должны быть установлены фильтры.
3. После них монтируются счетчики, как приборы учета.
4. За ними следуют установленные редуктора давления, регулирующие подачу воды на сантехнические приборы.
5. Перекрывая водоснабжение от общего стояка, дальнейшая разводка проводится согласно отработанной схеме.
6. Ее можно производить своими руками, начиная от основного стояка или припаивая трубы от крайнего прибора до основного стояка.
7. Работать с паяльником нужно крайне осторожно, чтобы не обжечься, при этом выполняя все требования инструкции к нему.
8. Разводка водопроводных труб заканчивается концевыми выпусками в виде «американок». С одной стороны они припаиваются к трубе, а другая имеет резьбу для подсоединения гибкого шланга.

Монтаж канализационных труб

Сборка канализационных труб простая, но очень ответственная. При выполнении этой работы своими руками, нужно обязательно проверять, чтобы во всех стыковочных пространствах трубы находились специальные резиновые прокладки. Это необходимо для обеспечения качественного соединения, исключения протечек и распространения неприятного запаха.

При выполнении разводки канализационных труб нужно учитывать, что уклон их к основному стояку от сантехнического оборудования должен составлять в пределах 3 сантиметров на метр трубы.

Заключение

Тщательное планирование и скрупулезная работа по разводке сантехники в квартире позволит качественно выполнить ее своими руками любому, кто уверен в своих силах. Главное в этой работе, чтобы все запорные механизмы и вентили находились в пределах быстрой досягаемости.

Начиная работу и планируя разводку самостоятельно, лучше дополнительно проконсультироваться и согласовать ее с профессионалами, которые смогут заметить недостатки, дать дельные советы по всем вопросам. Тогда уж точно, получив одобрение специалистов, можно сэкономить бюджет семьи получить удовольствие от выполненной работы.

И другими сантех-удобствами. Предлагаем выгодные расценки на прокладку инженерных систем по квартире или частному дому.

Отвечаем на важные вопросы, которые возникают у заказчиков:

Нужна ли техническая документация и допуск в СРО для проведения в новостройках сантехнических работ?

В квартирах санитарно – технические работы предусматривают комплексный монтаж всех взаимосвязанных инженерных коммуникаций. Без кардинальной перепланировки особой проектной документации не требуется. Для беспрепятственной сдачи эксплуатирующей организации сантехнических или электромонтажных работ в квартирах, НЕ ТРЕБУЕТСЯ ДОПУСК в СРО по приказу Минрегиона №624 от 30.12.2009 года .

К характерным работам сводится:

• Проектирование коммуникаций водоснабжения
• Проектирование систем канализации
• Проектирование коммуникаций отопления
• Монтаж (замена) систем водоснабжения
• Монтаж (замена) систем канализации
• Монтаж (замена) систем отопления
• Установка фильтров тонкой и грубой очистки

Избрание нашей компании в качестве подрядной организации для проведения, монтажа коммуникаций и сантехнического оборудования, избавит вас от необходимости проектирования и согласования предстоящих сантехработ.

Возможен бесплатный

Сколько стоит монтаж сантехники в новостройках

Проект и все виды работ заблаговременно согласовываются с заказчиком и составляется смета на разводку сантех-сетей. Оговаривается и метод монтажа труб: открытый доступ или скрытый (невидимые, под отделкой). Для скрытого монтажа мы используем цельные трубы REHAU без шва и устанавливается скрытый люк для доступности.

Обратившись к нам, вы получаете квалифицированные сантехнические и другие работы любой сложности в сжатые сроки. У нас идеальный баланс соотношения стоимости и качества !

Стоимость проведения сантехнических работ на 2019 год

Сантехнические комплексные работы в новостройке отличаются по цене от аналогичных работ, проводимых в загородных домах. И это логично! Проектным решением является отсутствие монтажа индивидуального отопления, а также свою специфику имеют системы водопровода и канализации (внутренняя и внешняя). При выборе оборудования учитывается давление воды в системе и другие значительные по специфике нюансы, которых просто нет в квартирах.

Сантехнические услуги в квартире это первоочередной этап, будь это ремонт новостройки или благоустройство вторичного жилья. Корректное размещение, монтаж и подключение сантехнических приборов послужит долгосрочной эксплуатацией и комфортом для ваших близких.

Первостепенная значимость инженерных систем очевидна. Мелкие неполадки сантехники приведут к вашему дискомфорту. Не всегда самостоятельное решение работ по сантехнике имеют ожидаемый результат. Любая допущенная ошибка в процессе разводки сетей создает неудобства в эксплуатации и непредвиденную трату денег в случаи ЧП.

Выполненные РАБОТЫ

Разводка и монтаж сантехнических сетей это только часть инженерных работ . Если вам нужны сопутствующие ремонту квартир и коттеджей услуги? Звоните! Договоримся...

Водопроводная система в квартире – одна из основных коммуникаций. Порой в новостройках проводить ее приходится своими руками. Кроме того, со временем составные части водопроводной системы приходят в негодность и требуют замены. Заменить водопровод можно самостоятельно, если разобраться с разводкой, подбором труб и аппаратуры.

Почему нужно менять водопровод – основные причины

Рассмотрим основные причины, по которым меняется водопроводная система. В старых коммуникациях установлены стальные трубы, на которых внутри накапливаются отложения, песок, окалина и другие загрязнения. Со временем они засоряются, нарушается их проходимость, возникают пробки, поэтому требуется их замена. Можно обойтись меньшими потерями, если регулярно прочищать трубы с помощью стального троса. Но полностью избавиться от проблемы можно только полной заменой водопровода.

Одной из причин замены является протечка. Она возникает при использовании изделий шовного типа. Устранить течь можно путем сварки. Но это временный выход из ситуации, со временем трубопровод лучше заменить. Неэстетичный вид старых труб (облупившаяся краска, следы ржавчины) также требует их замены на современные пластиковые аналоги, которые хорошо вписываются в интерьер. При капитальном ремонте обычно обновляют все коммуникации: водопровод, канализацию, отопление. Замена водопровода может понадобиться, если была неправильно выполнена разводка.

Как найти нужные трубы – сталь, нержавейка или полипропилен?

Важным этапом устройства системы водоснабжения является выбор труб. Для водопровода они могут быть металлическими или из различных полимерных материалов. Изделия отличаются своими характеристиками и стоимостью, что влияет на их выбор. Один из старых вариантов – стальные оцинкованные трубы. Основные их качества: прочность и устойчивость к механическим воздействиям. Срок службы превышает 25 лет. Недостатки изделий из металла – неустойчивость к коррозийным процессам, появление наростов внутри труб, что затрудняет движение воды и снижает ее качество. Кроме того, при монтировании возникают трудности из-за необходимости нарезки резьбы и скручивания друг с другом. Эта работа требует большой точности, соблюдения размеров до миллиметра.

Трубы из нержавейки не боятся коррозии. Срок их службы превышает 50 лет. Плюсом является высокая скорость сборки, хорошая ремонтоспособность. Недостаток – высокая стоимость изделий и фитингов. Чаще всего их используют в качестве полотенцесушителей. Универсальный вариант трубопровода – медные трубы. Они не боятся коррозии, ультрафиолета, прочные, гладкие, способны выдерживать высокое давление, не боятся примесей. У них самый продолжительный срок службы – до 70 лет. Но и стоимость у медных аналогов самая высокая.

Самая низкая стоимость у металлопластиковых труб, цена фитингов – в средней ценовой категории. Срок службы составляет 20-30 лет. Металлопластик легко гнется, монтируется, не ржавеет, на стенках не скапливаются отложения. Недостатки: места с фитингами нельзя сгибать, они не переносят высоких температур. Все большей популярностью пользуются полипропиленовые трубы, благодаря следующим преимуществам:

• доступной стоимости;
• возможности скрыть в стене, так как не требуют регулярной проверки;
• высокой прочности;
• универсальности;
• долговечности – эксплуатационный срок превышает 50 лет.

При монтировании потребуется специальный сварочный аппарат, с помощью которого свариваются отдельные части водопровода. Для подводки горячей воды используются армированные трубы (стекловолокно или алюминий).

Краны для водопровода – какие выбрать?

В водопроводную систему входят не только трубы, но и фитинги, водопроводные краны, счетчики и смесительные устройства. Главное назначение кранов – перекрытие движение носителя по трубам. Можно установить кран на входе в магистраль, но в этом случае при ремонте нельзя будет пользоваться всем трубопроводом. Целесообразнее устанавливать краны на логически обоснованных ветках либо на отдельных санузлах, что даст возможность перекрыть воду в любой момент в определенном сегменте.

Любой кран состоит из корпуса, вентиля, уплотнителей и запорного элемента. Различаются краны по виду запорного механизма. Он может быть шаровым или в виде задвижки. В шаровом кране вода может течь лишь в одном направлении, если кран повернуть, то поток полностью перекрывается. В шаровом механизме нежелательно устанавливать кран в промежуточное положение, так как он быстро изнашивается. Кран может быть либо открыт, либо закрыт. Выбирать лучше изделие с ручкой в виде бабочки. Ручка-рычаг может сломаться в самый неподходящий момент.

Вентили устроены несколько иначе, чем шаровые краны. Регулировка задвижки осуществляется с помощью ручки, мощность потока воды можно настраивать. Такие устройства используются в местах, где нужно регулировать количество воды.

По функциональному назначению краны делятся на следующие виды:

• стандартные;
• угловые;
• тройники;
• водоразборные механизмы и задвижки.

В стандартных запорных кранах используется шаровой механизм, поэтому они служат для перекрытия воды в отдельных секторах. В их состав входят прямые муфты. Угловые краны отличаются от стандартных тем, что их корпус изогнут под прямым углом. Тройник имеет три выхода, служит для перенаправления потока воды. Водоразборные механизмы – это краны с задвижкой-регулятором, которые устанавливаются на трубы для контроля силы потока. К металлическим трубам нужно подбирать краны из металла, к пластиковым – из пластика.

Классическая схема разводки – вариант для небольших квартир

Разводка труб водоснабжения в квартире может быть выполнена по одной из двух схем: последовательной (тройниковой) или коллекторной. Тройниковая схема является классической. Она состоит в последовательном подключении к общей трубе всех приборов и оборудования, которое нуждается в подведении воды. Сначала отводится главная ветвь с горячей или холодной водой, а затем с помощью тройников подключаются отдельные ветви, идущие к потребителям.

У главной трубы диаметр должен быть большего, чем у остальных труб водопровода, так как она выполняет функцию коллектора. Такая схема предназначена для систем с высоким давлением. Так как подключение осуществляется последовательно, к последнему прибору вода подается с наименьшим напором, если включится сразу несколько потребителей. Это следует учитывать при монтаже водопровода.

Данная схема проста в реализации. Для ее монтажа требуется небольшое количество труб, фитингов и кранов, что минимизирует расходы на создание водопроводной системы. Но подходит эта схема для малогабаритных квартир с небольшим количеством сантехники, так как чем длиннее трубопровод, тем меньше будет напор в конце. Последний сантехнический прибор в этом случае может работать некорректно.

При ремонте прибора в системе с последовательным подключением приходится перекрывать воду везде, так как такая разводка не дает возможности отключить отдельный прибор. Обычно места подключения замаскированы под декоративной отделкой и доступ к ним ограничен. В случае протечки порой проблематично определить место течи. Кроме того, при ремонте приходится снимать отделку, а затем устанавливать снова.

Несмотря на недостатки, тройниковая схема разводки пользуется популярностью для квартир с небольшой площадью. Последовательное подключение дает возможность сэкономить на обустройстве системы. Если трубопровод короткий, то давление в системе остается высоким даже в крайних точках. Чтобы максимально сократить расходы, нужно хорошо продумать схему прокладки труб и обеспечить доступ к тройникам. Чем качественнее будет выполнен монтаж, тем меньше вероятность протечек.

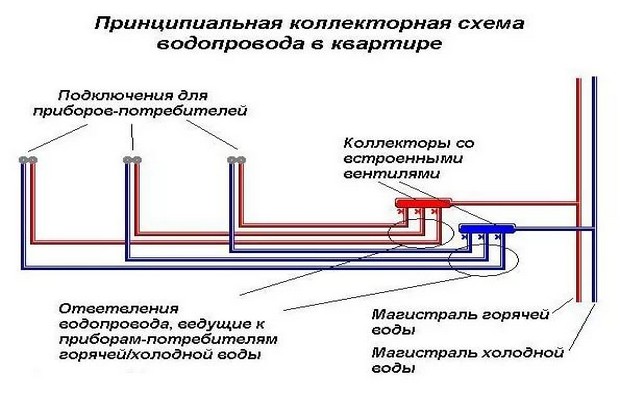

Система с коллектором – оптимальный выбор для больших площадей

Для крупных квартир с большим количеством сантехнических приборов больше всего подойдет коллекторная схема разводки для водопровода. Эта разводка – оптимальный вариант для систем с переменным давлением. Она дает возможность обеспечить бесперебойную подачу воды с возможностью контроля силы потока и отключением некоторых ветвей в случае ремонтных работ. Особенность коллекторной схемы – в наличии коллектора. С общего стояка вода попадает сначала в специальную емкость, а затем распределяется по отдельным ветвям. Пропускная способность коллектора зависит от объема емкости и диаметра входного патрубка. К каждому прибору или санузлу выполняется отдельная подводка, оснащенная контролирующим краном, благодаря которому можно отключить подачу воды.

Для изготовления коллекторов используется нержавеющая сталь, латунь, полипропилен, полиэтилен и другие материалы. Подбирая коллектор, следует учитывать способ монтажа. Изделия из металла имеют традиционное резьбовое соединение. Стоимость водоснабжения коллекторного типа больше, но система надежна, удобна и обеспечивает равномерное распределение воды. Напор не зависит от расстояния, на котором находится потребитель, и количества приборов.

Плюс коллекторной схемы – в возможности отключения одного прибора для проведения ремонта без перекрытия общей подачи воды. Это позволяет персонализировать характеристики отдельного прибора. Между коллектором и санприбором можно установить фильтры, ректоры, которые позволяют очищать воду, насыщать ее полезными веществами. Установка регулирующих устройств дает возможность уменьшить или увеличить поток воды.

Коллекторная схема разводки

Недостатком схемы с коллектором является высокая стоимость вложений для ее создания. Потребуется больше приборов, фитингов, кранов и труб, чем для тройниковой разводки. Подключение начинается с установки коллектора для холодной и отдельно для горячей воды, если осуществляется централизованное водоснабжение. Нужно правильно выбрать место. Между коллекторами и центральным стояком следует установить запорные краны, позволяющие полностью перекрывать при необходимости горячую или холодную воду.

После установки коллекторов осуществляется разводка труб к каждому прибору и санузлу. К ванной, умывальнику и душевой кабинке подводится как горячая, так и холодная вода. К стиральной машине-автомату и бачку унитаза подводится только холодная вода. К полотенцесушителю подключается горячая вода. В некоторых водопроводных системах используют комбинированные схемы разводки. Ветви с последовательным подключением имеют недостатки тройниковой системы, но комбинированная схема дает возможность сэкономить на монтаже водопровода и оптимально спроектировать схему подводки трубопровода в жилых помещениях.

Новая водопроводная система своими силами – инструкция по монтажу

Перед монтажом следует выполнить проектирование разводки труб. Проект можно условно разбить на три этапа: составление схемы разводки, определение точек подключения, расчет количества необходимых материалов. Сразу же нужно определиться со способом прокладки труб: открытый или закрытый.

На схеме нужно указывать:

• как будут проложены трубы с указанием поворотов, диаметра и длины труб;
• места ввода;
• места подключения приборов и узлов;
• размеры помещений и приборов, к которым будет подводиться вода;
• количество, размер и тип устанавливаемых фитингов и т.д.

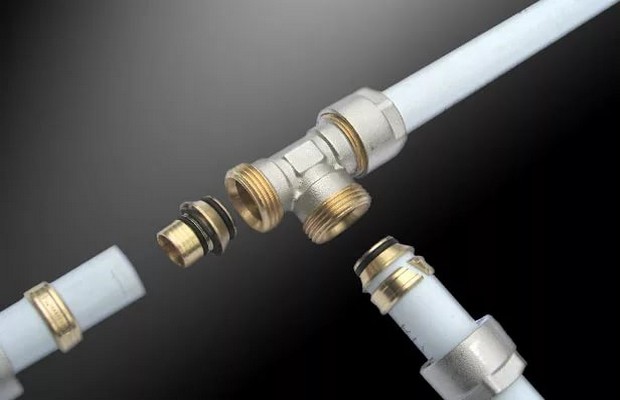

Соединения металлопластиковых труб

Точки подключения – это места, где необходима подача воды: кран на кухне, кран и душ в ванной комнате, бачок унитаза. Если имеется стиральная и посудомоечная машины, их также следует подключить к водопроводу. По схеме нужно точно рассчитать количество нужных материалов. Демонтаж старой системы следует выполнять после составления схемы и закупки всех необходимых материалов. Далее приступаем к монтажу водопровода.

1. 1. Перед началом работ перекрываем воду, демонтируем старый стояк и на него устанавливаем запорный кран. Открываем подачу воды по стояку соседям и начинаем монтаж водопровода внутри квартиры.
2. 2. Для улучшения качества воды, поступающей из центрального водоснабжения, устанавливаем фильтр грубой очистки в начале системы. После фильтра идут счетчики воды. Для каждого вида воды – отдельный счетчик.
3. 3. Если есть необходимость, после счетчика устанавливаем фильтр тонкой очистки. Магистраль оборудуем редуктором воды, если давление в магистрали превышает норму. Редуктор должен быть оснащен манометром, по которому выставляется значение в атмосферах.
4. 4. Затем устанавливаем либо коллектор с необходимым количеством выходов, либо тройник, если используется последовательная схема разводки.
5. 5. Далее выполняется разводка труб и подключение приборов согласно схеме.

Осуществляется двумя способами: прессовыми соединениями и прижимными фитингами. Второй способ нельзя применять для скрытой прокладки труб. При использовании способа обжимными фитингами сначала отрезаем трубу нужного размера. Калибратором-фаскоснимателем снимаем с трубы фаску. Из комплекта фитинга берем гайку и одеваем ее на трубу, а затем вставляем кольцо, фитинг и обжимаем с помощью рожковых ключей. Данное соединение относится к рожковому типу, значит, возможны протечки, поэтому раз в год соединения нужно проверять на наличие течи и подтягивать в случае необходимости.

Соединение прессовыми фитингами начинаем также с заготовки труб нужного размера. Затем выполняем калибровку. Далее трубу вставляем в фитинг и опрессовываем ручным прессом. Это соединение – прочное, выдерживающее резкие перепады температур, но оно неразборное. Если для водопровода используются полипропиленовые трубы, то для холодной воды берутся трубы с диаметром 25 мм и толщиной стены 2,8 мм, а для горячей – трубы армированием такого же диаметра и толщиной стены 3,2 мм. Удерживая специальные ножницы под прямым углом, нарезаем трубы необходимой длины. На концах труб отмечаем глубину сварки, зависящую от глубины фитинга. С помощью торцевателя удаляем средний слой трубы на глубину 1–2 мм.

Включив сварочный аппарат, начинаем сварку. Соединяем трубы или фитинг и трубу, а затем надвигаем их на насадки сварочного аппарата. Через семь секунд снимаем трубы с аппарата. Далее аккуратно соединяем трубы без вращательных движений. Действовать нужно быстро и точно. Удерживать трубы соединенными нужно до их остывания. После монтажа нужно проверить качество соединений, работоспособность системы, правильность подключения приборов и узлов. После проверки прочности труб и соединений высоким давлением можно подключать воду.

Капитальный ремонт следует начинать с хорошего плана. При этом самого пристального внимания требует разводка водопровода в квартире. Как правильно ее спроектировать, какому варианту отдать предпочтение? Над этим вопросом придется задуматься тем, кто решился на ремонт или замену труб водоснабжения.

Неправильно спроектированное расположение водопроводных труб сопровождается множеством проблем. А если неполадки в системе поставки воды наблюдались и до ремонта, самое время изучить имеющуюся разводку, чтобы выявить и устранить недостатки. Для этого стоит хорошенько разобраться во всех тонкостях.

Мы расскажем вам о вариантах разводки водопровода и поможем определиться с выбором оптимальной разновидности. А для того, чтобы было легче разобраться, материал сопровождается схематическими картинками и полезными видеороликами по теме.

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – , машиной для санитарной обработки посуды.

Галерея изображений

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны , который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Большинство систем водоснабжения, которые сооружают, восстанавливают или модернизируют сейчас, собирают , работа с которыми освещена в ряде популярных статей нашего сайта.

Основные способы разводки водопровода в квартире

Существует две основных схемы разводки водопровода в квартире: тройниковая, она же последовательная, а также коллекторная. Обе схемы имеют определенные преимущества и недостатки, поэтому их используют для различных ситуаций. Кроме того, иногда имеет смысл скомбинировать обе эти схемы.

Способ #1. Последовательная (тройниковая) схема

Это самый простой способ спроектировать и реализовать водопровод в типовой квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключают все устройства – потребители холодной водопроводной воды. Подобным же образом параллельно монтируют систему горячего водоснабжения.

Основная труба должна быть больше диаметром, чем остальной водопровод, поскольку она в этой системе выполняет функции коллектора. Для присоединения сантехники используют тройники, поэтому эту схему часто называют тройниковой.

Современные коллекторы, предназначенные для выполнения разводки в квартире по параллельной схеме, обычно уже снабжены запорными кранами для каждого отвода. Это наиболее предпочтительное решение, поскольку избавляет от необходимости монтировать запорную арматуру при установке каждого сантехнического прибора.

В результате и затраты ниже, и монтаж водопроводной системы займет значительно меньше времени.

Перед коллектором обычно устанавливают обратный клапан, необходимые фильтры и приборы учета. Некоторые коллекторы снабжены встроенными запорными кранами, позволяющими перекрыть подачу водопроводной воды в дом. Если речь идет о латунном коллекторе, то лучше выбрать модель без таких кранов и установить их отдельно.

Надежный металлический коллектор может прослужить около полувека, а вот срок эксплуатации кранов обычно ограничивается парой десятилетий. Если встроенные краны испортятся, придется заменить все устройство целиком. А вот замена кранов, установленных отдельно, не затронет устройство.

Фитинги и трубы из полипропилена соединяют путем диффузной сварки. Сращивание производится навсегда, сложность в том, что ошибки практически невозможно исправить

Обещанные производителями ПП труб эксплуатационные сроки составляют 50 и более лет. Ввиду редких протечек трубы прокладывают в строительных конструкциях, открытым способом сооружают только узлы подключения к стоякам и контрольным приборам

Распространенные ошибки при монтаже

Составление проекта , и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима , все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют и . Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

Правильный выбор схемы разводки – важный фактор для нормальной работы водопроводной системы. Но помимо правильного проектирования понадобится верно подобрать необходимые материалы и грамотно выполнить все монтажные работы. Только при выполнении всех этих условий водопровод в квартире прослужит долго и безупречно.
