На изображениях конических элементов деталей размеры могут быть проставлены различно: диаметры большего и меньшего оснований усеченного конуса и его длина; угол наклона образующей (или угол конуса) или величина конусности и диаметр основания, длина и т.п.

Конусность

Отношение разности диаметров двух поперечных сечений конуса (D-d. ) к расстоянию между ними (l ) (рис. 6.39, а ) называется конусностью (К ): К = (D – d )/l.

Рис. 6.39.

Например, конический элемент детали с диаметром большего основания 25 мм, диаметром меньшего основания 15 мм, длиной 50 мм будет иметь конусность К = (D – d )/l = (25 – 15)/50 = 1/5 = 1:5.

При проектировании новых изделий применяются величины конусности, установленные ГОСТ 8593–81: 1:3; 1:5; 1:7; 1:8; 1:10; 1:12; 1:15; 1:20; 1:30. Стандартизированы также величины конусности, которые имеют элементы деталей с часто встречающимися углами между образующими конуса: углу 30° соответствует конусность 1:1,866; 45° – 1:1,207; 60° – 1:0,866; 75° – 1:0,652; углу 90° – 1:0,5. В чертежах металлорежущих инструментов часто конусность определяется надписью, указывающей номер конуса Морзе. В этих случаях размеры конических элементов устанавливают по ГОСТ 10079–71 и др.

На чертежах конусность наносят согласно правилам ГОСТ 2.307–2011. Перед размерным числом, определяющим величину конусности, наносят условный знак в виде равнобедренного треугольника, острие которого направлено в сторону вершины конуса.

Знак и цифры, указывающие величину конусности, располагают на чертежах параллельно геометрической оси конического элемента.

Они могут быть проставлены над осью (рис. 6.39, 6 ) или на полке (рис. 6.39, в). В последнем случае полка соединяется с образующей конуса с помощью линии выноски, заканчивающейся стрелкой.

Уклон

Плоские поверхности деталей, расположенные наклонно, обозначают на чертеже величиной уклона. Как подсчитать эту величину, покажем на примере. Клин, изображенный на рис. 6.40, я, имеет наклонную поверхность, уклон которой нужно определить. Из размера наибольшей высоты клина вычтем размер наименьшей высоты: 50 – 40 = 10 мм. Разность между этими величинами можно рассматривать как размер катета прямоугольного треугольника, образовавшегося после проведения на чертеже горизонтальной линии (рис. 6.40, б ). Величиной уклона будет отношение размера меньшего катета к размеру горизонтальной линии. В данном случае нужно разделить 10 на 100. Величина уклона клина будет 1:10.

Рис. 6.40.

На чертеже уклоны указывают знаком и отношением двух чисел, например 1:50; 3:5.

Если требуется изобразить на чертеже поверхность определенного уклона, например 3:20, вычерчивают прямоугольный треугольник, у которого один из катетов составляет три единицы длины, а второй – 20 таких же единиц (рис. 6.41).

Рис. 6.41.

При вычерчивании деталей или при их разметке для построения линии по заданному уклону приходится проводить вспомогательные линии. Например, чтобы провести линию, уклон которой 1:4, через концевую точку вертикальной линии (рис. 6.42), отрезок прямой линии длиной 10 мм следует принять за единицу длины и отложить на продолжении горизонтальной линии четыре такие единицы (т.е. 40 мм). Затем через крайнее деление и верхнюю точку отрезка провести прямую линию.

Рис. 6.42.

Вершина знака уклона должна быть направлена в сторону наклона поверхности детали. Знак и размерное число располагают параллельно направлению, по отношению к которому задан уклон.

Вопрос 1. Какими размерами определяются форматы чертежных листов?

3) Размерами внешней рамки, выполняемой сплошной тонкой линией;

Вопрос 2.Как располагается основная надпись чертежа по форме 1 на чертежном листе?

2) В правом нижнем углу;

Вопрос 3. Толщина сплошной основной линии в зависимости от сложности изображения и формата чертежа лежит в следующих пределах?

2) 0,5 ...... 1,4 мм.;

Вопрос 4. Для обводки чертежей и технического рисования применяют карандаши с маркировкой:

Вопрос 5. Сталь углеродистая качественная конструкционная имеет обозначение на чертежах:

1) Сталь 45 ГОСТ 1050- 88

Вопрос 6. Окружность в изометрии изображается в виде:

Вопрос 7. На размерных линиях длина стрелок равна:

Вопрос 8. Масштабы изображений на чертежах должны выбираться из следующего ряда?

2) 1:1; 1:2; 1:2,5; 1:4; 1:5; 1:10…….

Вопрос 9. Размер шрифта h определяется следующими элементами?

2) Высотой прописных букв в миллиметрах;

Вопрос 10. ГОСТ устанавливает следующие размеры шрифтов в миллиметрах?

3) 1,8; 2,5; 3,5; 5; 7; 10; 14; 20......

Вопрос 11. Толщина линии шрифта d зависит от?

1) От толщины сплошной основной линии S;

Вопрос 12. В соответствии с ГОСТ 2.304-81 шрифты типа А и Б выполняются?

1) Без наклона и с наклоном около 75 0 ;

Вопрос 13. Какой может быть ширина букв и цифр стандартных шрифтов?

1) Ширина букв и цифр определяются размером шрифта.

Вопрос 14. В каких единицах измерения указываются линейные размеры на чертеже?

3) В миллиметрах

Вопрос 15. При нанесении размера радиуса окружности используют следующий знак?

Вопрос 16. На рисунке показаны примеры правильных и ошибочных расположений размерных линий. Определите, под каким номером обозначен правильный чертеж?

3) Правильный вариант ответа №1;

Вопрос 17 . Тонкие пластины с криволинейными кромками, служащие для обводки лекальных кривых называются:

2) Лекалами

Вопрос 18 . Какими линиями проводят осевые и центровые линии :

1) Штрихпунктирными

Вопрос 19. Определите, на каком чертеже правильно записаны размерные числа:

3) Правильный вариант ответа №4;

Вопрос 20. На каком расстоянии от контура детали проводят размерные линии?

Вопрос 21 . Что обозначает знак R 30 на чертеже?

2) Радиус окружности 30 мм

Вопрос 22 . Государственный стандарт обозначается на чертеже:

Вопрос 23 . Разрезы на чертеже бывают:

2. Простые, сложные, фронтальные, горизонтальные. вертикальные. продольные, поперечные, профильные.

Вопрос 24 . Сечения на чертеже классифицируются:

1) Наложенные, вынесенные и сечения в разрыве детали

Вопрос 25 . На сколько миллиметров должна выходить выносная линия за размерную линию?

Вопрос 26 . Обозначение курсового проекта в конструкторской документации:

Вопрос 27 . Масштаб выбирается строго из стандартного ряда:

1. 1:1; 1:2; 1: 2,5; 1:4; 1:5; 1:10…

Вопрос 28 . Заполнять основную надпись на чертежах необходимо:

2) после выполнения чертежа

Вопрос 29 . Где указывается масштаб, в котором выполнен чертёж?

3) В специальной графе основной надписи

Вопрос 30 . Государственные стандарты ЕСКД обозначаются на чертеже по типу:

2) ГОСТ 2.302 – 68 «Масштабы»

Вопрос 31. На каком чертеже правильно нанесены величины диаметра и квадрата?

3) Правильный вариант ответа №3;

Вопрос 32. Какими линиями выполняют вспомогательные построения при выполнении элементов геометрических построений?

2) Сплошными тонкими;

Вопрос 33. На каком расстоянии от контура рекомендуется проводить размерные линии?

Вопрос 34. На каком расстоянии друг от друга должны быть параллельные размерные линии?

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

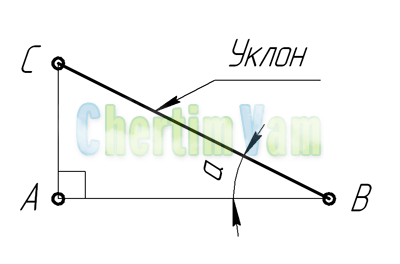

Уклон . Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Построение уклона . На примере (рисунок) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах . Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307-68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

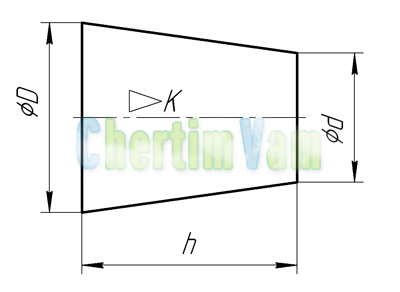

Конусность . Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

Обозначение конусности на чертежах . Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с. Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.
Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности - 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

Уклон – это величина, которая характеризует наклон одной линии по отношению к другой. Уклон i прямой АС относительно прямой АВ (рис. 37) определяется как отношение разности высот двух точек А и С к горизонтальному расстоянию между ними:

Уклон может быть выражен простой дробью, десятичной или в процентах.

Задача. Через точку А провести прямую АС с уклоном 1:5 к горизонтальной прямой (рис. 38). Из точки А проводят горизонтальный луч и откладывают на нем пять произвольных равных отрезков. На перпендикуляре, восстановленном из конечной точки В, откладывают одну такую часть. Уклон гипотенузы АС треугольника АСВ будет равен 1:5.

Конус ность К определяется как отношение разности диаметров D и d двух поперечных сечений конуса к расстоянию между ними (рис. 39).

Конусность, как и уклон, выражается простой дробью, десятичной или в процентах. На рис. 40 показано построение конусности 1:5. ВС=FЕ.

2.1.3. Лекальные кривые. Построение эллипса и эвольвенты

Очертания многих элементов деталей в машиностроении, в строительных конструкциях и различных инженерных сооружениях имеют кривые линии. Кривые, графическое построение которых производят циркулем, называются циркульными кривыми (окружности, коробовые кривые, завитки). Кривые, графическое построение которых выполняется с помощью лекал, называются лекальными кривыми (эллипс, парабола, гипербола и т.д.).

Эллипсом называется геометрическое место точек М плоскости, сумма расстояний которых от двух данных точек F 1 и F 2 есть величина постоянная и равна отрезку АВ (рис. 41,а).

Точки F 1 и F 2 называются фокусами эллипса; отрезок АВ - большой осью; отрезок СD, перпендикулярный к АВ – малой осью; точка О – центром эллипса. Каждой точке эллипса соответствуют две точки, расположенные симметрично относительно большой и малой осей, и одна точка, расположенная симметрично относительно центра эллипса О. На рис. 42,б, а точки, симметричные М, обозначены М 1 , М 2 и М 3 .

Рис. 41. Эллипс

Прямая, проходящая через центр эллипса, называется его диаметром. Большая и малая оси называются главными диаметрами эллипса. Два диаметра эллипса называются сопряженными, если каждый из них делит пополам хорды, параллельные другому диаметру.

Рассмотрим один из способов построения эллипса по большой АВ и малой СD осям (рис. 41, а, б):

1). Из центра О проводим вспомогательные окружности диаметрами соответственно равным величине большой оси эллипса АВ и малой СD.

2). Для построения любой точки J эллипса (рис. 42,а) из центра О проводим любую секущую прямую и отмечаем точки i и i 1 пересечения ее со вспомогательными окружностями.

3). Из точки i на большой окружности проводим прямую, перпендикулярную большой оси АВ, через точку i 1 – прямую, перпендикулярную малой оси СD. Точка J пересечения этих прямых является искомой точкой эллипса. Помня о свойстве симметрии эллипса, определяем J 1 , J 2 и J 3 .

В практической работе (рис.42,б) секущие прямые проводят через точки деления большой окружности на 12 и более равных частей.

Рис. 42. Построение эллипса по большой АВ и малой СD осям.

Эвольвента - плоская кривая, образуемая траекторией любой точки прямой линии, перекатываемой по окружности без скольжения.

Рассмотрим способ построения эвольвенты окружности (рис.43):

1). Из конечной точки вертикального диаметра А (самая нижняя точка окружности) проводят касательную, на которой откладывают длину окружности (π D ). Этот отрезок и окружность делят на одинаковое количество частей (например, 12).

2). В точках 1, 2, 3…11 на окружности проводят касательные к ней, на которых соответственно откладывают отрезкиА1 1 , А2 1 , А3 1 …А11 1 .

3). Полученные точки 1’…12’ будут принадлежать очерку эвольвенты окружности. Соединяют эти точки при помощи гладкой лекальной кривой.

Рис.43. Эвольвента окружности.
