Сейсмограф состоит из маятника, например, стальной гирьки, которая на пружине или тонкой проволоке подвешена к стойке, прочно закреплённой в грунте. Маятник соединён с пером, чертящим непрерывную линию на бумажной ленте. При быстрых колебаниях почвы бумага сотрясается вместе с ней, маятник же с пером по инерции остаются неподвижными. На бумаге появляется волнистая линия, отражающая колебания почвы. Кривая на бумажной ленте, укрепленной на медленно вращающемся барабане под наносящим линию пером, называется сейсмограммой.

Действие сейсмографа основывается на том принципе, что свободно подвешенные маятники при землетрясениях остаются почти неподвижными. Верхний сейсмограф фиксирует горизонтальные, а нижний - вертикальные колебания земли.

Три красных барабана высотой около 20 см являются приемниками сейсмографов на современной сейсмической станции. Стоящий барабан принимает вертикальные колебания почвы, на одном из лежащих барабанов отмечаются колебания в направлении север-юг, на другом восток-запад. Стоящий рядом прибор регистрирует самые медленные подземные сдвиги, которые не поддаются трем остальным приемникам. Показания всех четырех приборов передаются для записи сейсмограммы сложным электронным устройствам.

В 1891 г. одно из самых сильных землетрясений, когда-либо наблюдавшихся в Японии, опустошило обширные области к западу от Токио. Очевидец так описывал разрушения: "На поверхности образовались глубокие провалы; дамбы, защищавшие низины от наводнений, обрушились, почти все дома были уничтожены, горные склоны сползли в бездны. 10000 человек погибли, 20000 получили травмы".

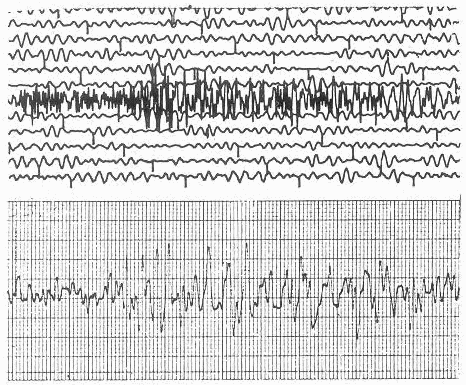

Сейсмограмма землетрясения, потрясшего 8 ноября 1983 г. в 1ч. 49м. Бельгию, Нидерланды и Северный Рейн - Вестфалию, записанная сейсмической станцией Гамбурга. Верхняя кривая показывает вертикальные колебания, нижняя - горизонтальные. При землетрясении погибли два человека.

Японские геологи, изучавшие последствия этой катастрофы, с удивлением установили, что четко выраженного её эпицентра не существовало. Поверхность была рассечена почти прямой расщелиной длиной около 110 км, будто разрезана на две части гигантским ножом, причем края разреза были сдвинуты относительно друг друга. "Земля,-сообщал один из геологов,- разорвана на огромные глыбы и приподнята. Это выглядит как след, оставленный гигантским кротом. Улицы и дороги разорваны, на них зияют многометровые провалы; два дерева, до того стоявшие рядом в направлении восток- запад, очутились теперь на изрядном расстоянии, причем по оси север - юг. Землетрясение передвинуло одно из них на север, другое на юг".

Каждый год на Земле случается от восьми до десяти тысяч землетрясений, т.е. примерно одно землетрясение каждый час. Основных причин землетрясений три: провалы пустот, создаваемые подземными водами. вулканические извержения и смещения толщ земной коры.

Для регистрации этого природного явления, определения его силы, места возникновения и других характеристик издавна применяются специальные приборы - сейсмографы.

Главным элементом любого сейсмографа является обыкновенный груз, подвешенный на опоре, прикрепленной к основанию. И самый простой прибор можно сделать самому.

Первый прибор, способный улавливать колебания земной поверхности, был изобретен в 132 г. китайским астрономом Чжан Хэном. Прибор состоял из большого бронзового сосуда диаметром 2 м, на стенках которого располагались восемь голов дракона. Челюсти у драконов раскрывались, и у каждого в пасти был шар. Внутри сосуда находился маятник. В результате подземного толчка маятник приходил в движение, действовал на головы, и шар выпадал из пасти дракона в открытый рот одной из восьми жаб, восседавших у основания сосуда. Прибор улавливал подземные толчки на расстоянии 600 км.

Подобные приборы называются сейсмоскопами. Они широко используются и сейчас, давая ценную информацию. В Калифорнии (США) размещены тысячи сейсмоскопов с записью маятниками на сферическом стекле, покрытом сажей. Обычно, видна сложная картина движения острия маятника по стеклу, в которо отклонения дают представление о силе землетрясений. Сейсмоскоп, подобный китайскому, сделал в 1848 году итальянец Каччиаторе, в котором маятник и шарики были заменены ртутью. При колебаниях грунта ртуть выливалась в сосуды, расположенные равномерно по азимутам. В качестве груза для маятника было чугунное кольцо весом 25 кг, подвешенное на стальной проволоке. Общая длина маятника составила почти 7 метров.

Первый сейсмограф, имевший научное значение, был построен 1879 г. в Японии Юингом. В Европе первый сейсмограф был установлен на Везувии в середине 19 века.. Такие сейсмографы изготавливались в Германии в 1902-1915 гг. Массы маятниколв достигали тонны и более! Запись движения маятника осуществлялась на закопченной бумаге, вращаемой непрерывной лентой часовым механизмом.

Переворот в технике сейсмометрии произвел блестящий российский ученый князь Б.Б.Голицын. Он изобрел способ гальванометрической записи землетрясений и организовал первые сейсмические станции, на которых были установлены новые приборы. Состоит такой прибор из сейсмометра, преобразователя его механического сигнала в электрическое напряжение и регистратора -- накопи поверхности Земли и цифровым способом измерения этих колебаний

НЕБЕСНЫЙ СЕЙСМОГРАФ

Японский географический институт установил по стране более тысячи датчиков движения земной коры. Такой датчик представляет собой колонну из нержавеющей стали высотой 4,5 метра с приемником спутниковой системы определения координат на вершине. Каждые полминуты приемник определяет координаты местонахождения датчика с точностью примерно до двух миллиметров, что позволяет заметить тектонические сдвиги. Среднее расстояние между датчиками - 25 километров, но в сейсмически опасных районах они расставлены гуще. В прошлом году эта система обнаружила неожиданные сдвиги в районе города Нагойя. Видимо, дело идет к большому землетрясению.

Источники: журнал "Наука и жизнь"

Любознательным

Уровни океанов с разных сторон Панамского канала

Как известно, уровни океанов (Тихого и Атлантического) с разных сторон Панамского канала различны. В сухое время года разность уровней мала, а в сезон дождей она достигает 30 см. Чем это объяснить?

Оказывается...
Различие уровней океанов с разных сторон Панамского канала отчасти обусловлено различной соленостью океанов. В Тихом океане вода более соленая, следовательно, более плотная. Поэтому у выхода в Тихий океан уровень воды ниже, чем у выхода в Атлантический.

Сейсмограф - прибор, регистрирующий колебания грунта при землетрясении . В наше время это сложные электронные устройства. У современных сейсмографов были свои предшественники. Первый сейсмограф был изобретён в 132 г. в Китае, а настоящие сейсмографы появились в 1890-е гг. В современном сейсмографе используется свойство инерции (свойство сохранять первоначальное состояние покоя или равномерного движения). Впервые инструментальные наблюдения появились в Китае, где в 132 г. Чан-Хен изобрел сейсмоскоп, представлявший собой искусно сделанный сосуд. На внешней стороне сосуда с размещенным внутри маятником по кругу были выгравированы головы драконов, держащих в пасти шарики. При качании маятника от землетрясения один или несколько шариков выпадали в открытые рты лягушек, размещенных у основания сосудов таким образом, чтобы лягушки могли их проглотить. Современный сейсмограф представляет собой комплект приборов, регистрирующих колебания грунта при землетрясении и преобразующих их в электрический сигнал, записываемый на сейсмограммах в аналоговой и цифровой форме. Однако, по-прежнему, основным чувствительным элементом служит маятник с грузом.

Сейсмические волны проходят внутри земного шара в тех местах, которые недоступны наблюдению. Все, что они встречают на пути, так или иначе их изменяет. Поэтому анализ сейсмических волн помогает выяснить внутреннее строение Земли.

При помощи сейсмографа можно оценить энергию землетрясения. Cсравнительно слабые землетрясения высвобождают энергию порядка 10 000 кг/м, т.е. достаточную, чтобы поднять груз весом 10 тонн на высоту 1 м. Этот энергетический уровень принимается за ноль, землетрясению имеющему в 100 раз больше энергии соответствует 1, еще в 100 раз более сильному соответствуют 2 единицы шкалы. Такая шкала называется шкалой Рихтера в честь известного американского сейсмолога из Калифорнии Ч. Рихтера. Число в такой шкале называется магнитудой и обозначается М. В самой шкале верхний предел не предусмотрен, по этой причине шкалу Рихтера называют открытой. В действительности сама Земля создает практический верхний предел. Сильнейшие из зарегистрированных землетрясений имели магнитуду 8,9. Таких землетрясений с начала инструментальных наблюдений зарегистрировано два, оба под океаном. Одно произошло в 1933 у берегов Японии, другое - в 1906 у берегов Эквадора. Таким образом, магнитуда землетрясения характеризует количество энергии, выделяемой очагом во все стороны. Эта величина не зависит ни от глубины очага, ни от расстояния до пункта наблюдения. Сила проявления землетрясения зависит не только от магнитуды, но и от глубины очага (чем ближе очаг к поверхности, тем больше сила его проявления), от качества грунтов (чем более рыхлый и неустойчивый грунт, тем больше сила проявления). Имеет значение, конечно, и качество наземных построек. Сила проявления землетрясения на земной поверхности определяется по шкале Меркалли в баллах. Баллы отмечаются цифрами от I до XII.

Сейсмограф (от др.-греч. σεισμός - землетрясение и др.-греч. γράφω - записывать) или сейсмометр - измерительный прибор, который используется в сейсмологии для обнаружения и регистрации всех типов сейсмических волн. Прибор для определения силы и направления землетрясения .

Первая известная попытка изготовить прибор, предсказывающий землетрясения, принадлежит китайскому философу и астроному ЧжанХэну.

ЧжанХэн изобрел устройство, которому дал имя Хоуфэн «» и которое могло фиксировать колебания земной поверхности и направление их распространения.

Хоуфэн и стал первым в мире сейсмографом. Прибор состоял из большого бронзового сосуда диаметром 2 м, на стенках которого располагались восемь голов дракона. Челюсти у драконов раскрывались, и у каждого в пасти был шар.

Внутри сосуда находился маятник с тягами, прикрепленными к головам. В результате подземного толчка маятник приходил в движение, действовал на головы, и шар выпадал из пасти дракона в открытый рот одной из восьми жаб, восседавших у основания сосуда. Прибор улавливал подземные толчки на расстоянии 600 км от него.

1.2. Современные сейсмографы

Первый сейсмограф современной конструкции изобрел русский ученый, князь Б. Голицын , который использовал преобразование механической энергии колебаний в электрический ток.

Конструкция довольно проста: грузик подвешивается на вертикально или горизонтально расположенной пружине, а к другому концу груза крепится перо самописца.

Вращающаяся бумажная лента служит для записи колебаний груза. Чем сильнее толчок, тем дальше отклоняется перо и дольше колеблется пружина.

Вертикальный груз позволяет регистрировать горизонтально направленные толчки, и наоборот, горизонтальный самописец записывает толчки в вертикальной плоскости.

Как правило, горизонтальная запись ведется в двух направлениях: север–юг и запад-восток.

В сейсмологии в зависимости от решаемых задач используются различные виды сейсмографов: механический, оптический или электрический с различными видами усилений и методами обработки сигнала. Механический сейсмограф включает чувствительный элемент (обычно маятник и демпфер) и самописец.

Основание сейсмографа жёстко связано с исследуемым объектом, при колебаниях которого возникает движение груза относительно основания. Записывается сигнал в аналоговой форме на самописцах с механической записью.

1.3. Создание сейсмографа

Материалы: Картонная коробка; шило; лента; пластилин; карандаш; фломастер; бечевка или крепкая нитка; кусок тонкого картона.

Рамой для сейсмографа послужит картонная коробка. Нужно, чтобы она была сделана из достаточно жесткого материала. Открытая ее сторона будет лицевой частью прибора.

Надо проделать шилом отверстие в верхней крышке будущего сейсмографа. Если жесткости для «рамы » не хватает, надо обклеить скотчем углы и ребра коробки, укрепив ее, как показано на фотографии.

Скатать шарик из пластилина и проделать в нем отверстие карандашом. Протолкнуть фломастер в отверстие таким образом, чтобы кончик его ненамного высовывался с противоположной стороны пластилинового шарика.

Это указатель сейсмографа, предназначенный для того, чтобы вычерчивать линии земных вибраций.

Пропустить конец нити через дырочку в верхней части коробки. Установить коробку на нижнюю сторону и подтянуть нить таким образом, чтобы фломастер был свободно подвешен.

Привяжите верхний конец нити к карандашу и вращайте карандаш вокруг оси, пока не выберете слабину нити. Когда фломастер повиснет на нужной высоте (то есть будет лишь слегка касаться дна коробки), зафиксируйте карандаш на месте с помощью скотча.

Подсунуть лист картона под кончик фломастера на дно коробки. Отрегулировать все так, чтобы кончик фломастера легко касался картона и мог оставлять линии.

Сейсмограф готов к работе. Он использует тот же принцип действия, что и настоящее оборудование. Утяжеленный подвес, или маятник, будет более инерционным по отношению к тряске, чем рамка.

Чтобы проверить устройство на деле, незачем дожидаться землетрясения. Просто надо встряхнуть рамку. Подвес останется на месте, но начнет чертить линии на картонке, как самый настоящий.

Основная статья: сейсмограф

Для обнаружения и регистрации всех типов сейсмических волн используются специальные приборы -- сейсмографы. В большинстве случаев сейсмограф имеет груз с пружинным прикреплением, который при землетрясении остаётся неподвижным, тогда как остальная часть прибора (корпус, опора) приходит в движение и смещается относительно груза. Одни сейсмографы чувствительны к горизонтальным движениям, другие -- к вертикальным. Волны регистрируются вибрирующим пером на движущейся бумажной ленте. Существуют и электронные сейсмографы (без бумажной ленты).

Cтанция прогнозирования землетрясений ATROPATENA]

землетрясение сейсмический волна

Станция Atropatena Кристалл (Kh10) -- Технологический бренд (Азербайджан)

Cтанция прогнозирования ATROPATENA, автоматически и автономно регистрирующая трехмерные изменения гравитационного поля и передающая эту информацию в Центральную Базу Данных, размещенную в США (La Habra). С 2007 года, после начала работы первой станции ATROPATENA-AZ, краткосрочные прогнозы землетрясений регулярно поступали в Президиум МАН (Международная Академия Наук (Здоровье и Экология)), Австрия, Инсбрук), в Пакистанскую Академию Наук (Исламабад, Пакистан) и Университет Гаджа Мада (Джокьякарта, Индонезия). В 2009 году Глобальная сеть по прогнозированию землетрясений (GNFE) начала полноценно функционировать в режиме краткосрочного прогнозирования землетрясений и оперативной передачи этой информации странам-участникам Глобальной Сети. Этот факт был широко освещён в российской и международной печати. Одним из принципиальных отличий новой технологии прогнозирования землетрясений является то, что во время прогноза указывается не только место, сила и время, но и число прогнозируемых сильных землетрясений. На основе анализа и интерпретации записей «гравитограмм» по специальной методике НИИ прогнозирования и изучения землетрясений выдает краткосрочный прогноз сильных землетрясений (за 3-7 дней до толчка), который помещается на сайте Центральной Базы Данных (GNFE)

Тектометр

Тектометр -- прибор, разработанный в России и запатентованный в Государственном патентном бюро Японии (регистрационный номер N 07РО369). Согласно патенту прибор позволяет регистрировать землетрясение за 40 часов до момента его начала. Прибор компактен (помещается в дипломат) и лёгок (около 1 кг) .
