С помощью навесов вы можете защитить свой дом от дождя, снега и солнца, расширить жилое пространство, укрыть от осадков автомобиль или другую технику. При множестве функций, которые выполняет эта пристройка, строительство навеса своими руками – более чем выполнимая задача даже для новичка!

Конструкции навесов – от пристройки до постройки!

Навес – общее название для очень большого количества различных пристроек и самостоятельных строений. Конструкции навесов самые разные – односкатные и двухскатные, прямые и многогранные. А классификация согласно расположению конструкций еще больше:

• пристроенные навесы возводятся впритык к стене дома или иного строения, над входом или над открытым балконом, верандой. Такие конструкции легко выполнить после строительства дома, изначально они не входят в план здания;
• встроенные конструкции являются частью архитектурного ансамбля, их предусматривают на этапе проектировки здания. Такие навесы чаще всего сооружают над площадкой для барбекю, делая ее как бы продолжением дома;
• отдельно стоящие навесы возводятся в стороне от зданий. Чаще всего, такие сооружают за неимением гаража, или же для кратковременного хранения каких-либо материалов. Отдельно стоящие конструкции также популярны на широких открытых площадках, где их обустраивают для отдыха людей, как альтернативу беседкам.

Для навесов используют самые разные материалы, как для создания самой несущей конструкции, так и для кровли. Традиционно это дерево, поликарбонат, профнастил, металлопрофиль, камыш. Весьма оригинально выглядят «живые» навесы, кровля которых полностью заросла лианами, например, девичьим виноградом. Проще всего сделать , брусья также можно заменить металлическими трубами.

Строительство навеса своими руками – с чего начать?

Рассмотрим вариант возведения отдельно стоящего навеса своими руками, без привлечения специалистов и помощников. Для реализации проекта навеса 6*3 м на первом этапе вам понадобятся:

• шесть профильных труб 100*100*4000 мм;
• 13 досок 50*150*6000 мм;
• 15 досок 30*150*6000 мм;
• 2-3 мешка цемента;
• 0,2 м 3 щебня;
• 0,2 м 3 песка;
• болгарка;
• бетономешалка или емкость для ручного замешивания бетона.

Старайтесь провести закупку непосредственно перед началом работ, поскольку для удобства лучше всего складировать все материалы непосредственно у места постройки. После закупки делаем разметку под опоры, нужно создать прямоугольник, стороны которого – 3 и 6 м. На шестиметровых сторонах мы расположим по три опоры, для которых нужно выкопать ямы, сделав их глубже, чем слой промерзания почвы.

Верхние концы опор нужно предварительно подготовить для крепления балок. Сделать это несложно, но вам понадобится болгарка. Разрезаем инструментом концы по углам на 100 мм и прогибаем внутрь две противоположные стороны, образуя место для посадки балки. В стоячих сторонах делаем по два отверстия для болтов, которыми балки будут надежно закреплены.

В подготовленные ямки на дно засыпаем немного щебня, устанавливаем стойки и фиксируем их с помощью растяжек. Разворот профилей выставляем по шестиметровой доске, которую нужно приложить к двум крайним стойкам. По этой же доске можно выставить и среднюю опору. Чтобы выровнять верхние концы стоек, отмерьте от верхних концов по два метра и сделайте соответствующие отметки. Натянув шпагат между крайними стойками, с помощью жидкого уровня, который нужно прикладывать к горизонтально натянутому шпагату, проверяем правильность расположения опор.

Когда закончите с одной стороной, переходите к следующей. Делать нужно все по тому же алгоритму, единственное отличие сторон – в разной высоте опор. Одна из сторон должна быть выше на 30-50 см для стока воды . Когда стойки установлены и зафиксированы, приступайте к приготовлению раствора – на 1 часть цемента нужно 3 части песка и 4 части щебня. Готовый раствор заливаем в ямки с выставленными опорами. Дав ему немного застыть, следует зафиксировать верхние концы, установив на подготовленные места доски.

Желательно подождать, пока бетон наберет достаточной жесткости, на это может уйти от двух недель до месяца.

Не забывайте поливать его в жаркую погоду, а если приближаются морозы – накройте опоры у основания хорошим слоем грунта. Лучше всего выждать нужный для полного застывания период, но если есть необходимость, к завершающему этапу можно приступать уже через несколько дней.

Как сделать навес – приступаем к стропилам и кровле!

Когда бетон как следует застыл, самое время приступать к стропилам и кровле. Вам понадобятся такие материалы и инструменты, как:

• металлочерепица или поликарбонат или иной вид кровли – 18 м 2 ;
• саморезы под металлочерепицу (160 шт) или крепления под иной вид кровли;
• 0,5 кг гвоздей (120 мм);
• 10 болтов с гайками (диаметр – 10 мм, длина – 150 мм);
• крепежи под желоба (20 шт);
• желоба сливные – 6 метров.

Как сделать навес - пошаговая схема

Шаг 1: Установка балок между стойками

В качестве балок можно устанавливать брус, но через какое-то время в нем могут появиться продольные трещины, что ухудшает жесткость этого материала. Поэтому рекомендуется использовать две доски 50*150*6000 мм, которые скрепляются между собой болтами.

Шаг 2: Установка стропил и обрешетки

На балки на расстоянии 75 см друг от друга фиксируются ребром поперечные доски. Поперек этих досок по краям и в середине укладываем доски с сечением поменьше, для устойчивости вертикального положения. Закреплять доски к балкам следует обычными гвоздями, поскольку саморезы от вибрации ломаются, ведь при производстве их подвергают калению. После закрепления досок устанавливаем оставшиеся "тридцатки", к которым затем будем прикручивать металлочерепицу. Расстояние между досками должно быть равным или меньшим по отношению к ширине волны кровельного материала.

Шаг 3: Укладка кровли

При установке металлочерепицы крепить сначала нужно нижние листы, а затем верхние. Если возникают излишки, обрезать их лучше болгаркой или ножницами по металлу. Для существуют особые крепежи.

Шаг 4: Водослив

Когда кровля готова, самое время приступить к устройству сливных желобов. Отмеряем нужную длину, лишнее обрезаем болгаркой, и, распределяя равномерно по всей длине навеса, крепим их саморезами. Когда все крепежи установлены, самое время уложить в них желоба. Эту же схему вы можете изучить перед тем, как сделать козырек над гаражом – данная задача будет отличаться лишь отсутствием двух стоек, которые заменит стена гаража. Под таким козырьком с легкостью укроется от дождя или иных осадков не только человек, но и автомобиль.

Важные нюансы – о чем нельзя забывать!

Вы уже знаете, как сделать навес, осталось выяснить, как продлить сроки его эксплуатации. Для этого и металлические и деревянные элементы перед установкой обрабатывайте защитными составами. В случае с металлическими трубами это – антикоррозийные грунтовки, а деревянные элементы важно обрабатывать антригрибковыми и водоотталкивающими грунтовками. Они бывают как бесцветными, так и тонирующими, поэтому помимо защитной функции придадут навесу еще и внешнюю привлекательность.

Сделав навес, не забудьте уделить внимание и полу. Вариантов много – от бетонной стяжки до подушки из гравия или щебня. Если же навес сооружен при доме, то лучшим вариантом будет деревянный настил. Не помешают под навесом несколько розеток и хорошее освещение. Чтобы не тратиться на лишние стройматериалы, посадите вокруг навеса вьющиеся растения, например, девичий виноград, который способен за один сезон завить огромную площадь. Это и красиво, и практично, ведь благодаря лианам вы получите хорошую защиту от ветра.

Через год после строительства дома я захотел пристроить к его фасадной стене навес. Чтобы он был функциональный, но в то же время очень простой по конструкции. Что требовалось от навеса? Самое главное – за счет него хотелось получить дополнительное место для летнего отдыха, защищенное от солнечных лучей и дождя. Для посиделок на воздухе, чтобы можно было и пообедать во дворе, и отдохнуть в шезлонге. По проекту навес должен был стать некой заменой открытой беседке, но с более простой конструкцией. Чтобы во время строительства было затрачено минимум материальных средств и физических усилий.

За 2 недели задуманный план был осуществлен. На основе полученных практических навыков и знаний, хочу предложить вашему вниманию отчет о строительстве самого простого классического навеса, пристроенного к дому.

Что будем строить?

Конструкция была выбрана стандартная для данного типа навеса. Это просто стропильная система кровли на опорах. Размеры навеса в плане – 1,8х6 м, высота до крыши – 2,4 м. С одной стороны в качестве опорного элемента используются металлические столбы (4 шт. вдоль фасада), с другой – доска, прикрученная к стене дома. Покрытие кровли – листы Ондуры (аналог Ондулина, с большими размерами листов). Между столбами запланирована установка решетчатых шпалер для винограда, чтобы можно было сидеть в тенечке под навесом, наслаждаясь природой и свежим воздухом, даже в полуденную жару.

Итак, начну рассказ о том, как эта задумка была реализована. Надеюсь, смогу доступно описать весь процесс.

Шаг #1 – установка металлических столбов

Начал я с установки металлических столбов, то есть вертикальных стоек навеса, на которых будет удерживаться стропильная система крыши. Их всего 4 штуки, они идут вдоль фасада, на расстоянии 1,8 м от стены. По плану длина навеса составляет 6 м (по всей длине фасада дома), поэтому шаг стоек – 1,8 м (с учетом выносов кровли с обеих сторон от стоек).

Для стоек были куплены 4 стальные трубы 60х60х3 мм квадратного сечения длиной 3,9 м. В грунт они будут заглублены на 1,5 м (ниже уровня промерзания), сверху останется 2,4 м. Это и будет высота навеса.

Сначала я наметил колышками места установки столбиков – строго на расстоянии 1,8 м от стены. Все промерил, рассчитал горизонтали. Потом взял бур с насадкой 150 мм и пробурил 4 шурфа глубиной 1,5 м.

Шурф, просверленный буром

Согласно намеченной программе, под стойки будет залит свайный фундамент из бетона. Это делается следующим образом: каждая стойка устанавливается в шурф, в который заливается бетон. Получаются армированные сваи, удерживающие стойки.

Лить бетон непосредственно в высверленные лунки нежелательно. Нужно сделать изоляцию, которая одновременно выполнит функцию опалубки. Для этого я решил использовать рубероидные гильзы – скрученные в виде цилиндра отрезы рубероида. Длина гильз должна быть такой, чтобы бетонные сваи выступали над уровнем земли на 10 см. Для шурфа, глубиной 1,5 м, на дне которого будет насыпана песчаная подушка 10 см, необходимы гильзы длиной 1,5 м. Диаметр гильз – 140 мм.

Бетон, залитый в гильзы из рубероида, удерживает металлические стойки

Я нарезал куски рубероида, сворачивал их в гильзы и скреплял скотчем (можно использовать степлер). Далее на дно каждого шурфа засыпал слой песка 10 см и вставлял туда гильзу. Опалубка под бетон готова.

В гильзы были установлены металлические стойки. Вначале – две крайние, их я выровнял по вертикали и высоте (2,4 м), натянул между ними шнур и уже по нему выставил два промежуточных столба. После чего залил в гильзы бетон (из готовой смеси, только воды добавил и все – очень удобно).

Стойки, выставленные по натянутому шнуру

На схватывание и отвержение бетона я отвел 3 дня. За это время стойки нагружать не желательно, поэтому я занялся подготовкой деревянных деталей – опорных досок и стропил.

Шаг #2 – делаем кровлю

В конструкции кровли предусмотрены 2 опорные доски, на которых будут удерживаться стропила и вся кровельная конструкция. Одна из досок крепится на стене, другая – на столбах-стойках. Поверх опорных досок, в поперечном направлении, укладываются стропила.

Доски взяты с сечением 150х50 мм, длиной 6 м. Так как навес изначально планировался, как добротная, но недорогая конструкция, я купил не строганные доски. Острогал и отшлифовал их самостоятельно, что заняло некоторое время. Зато был уверен в результате, отгладил поверхность по высшему классу.

Стропила будут заложены в пазы опорных досок. Еще одна головная боль – нужно вырезать пазы, причем под углом наклона стропил. Чтобы определить угол и места врезки, пришлось выполнить пробную установку досок. К стене такую доску я прикрутил глухарями 140х8 мм, к металлическим стойкам – отрезками шпильки 8 мм с использованием шайб и гаек.

Крепление опорных досок на стойки и стену

Теперь, когда опорные доски на своих местах, в ход пошла малка, с помощью которой я определил угол наклона стропил. После чего доски были сняты и в них, с учетом известного угла, выпилены пазы под стропила.

Стропила также изготовлены из досок 150х50 мм, 2 м длиной. Всего стропил получилось 7 штук. Их шаг установки на опорных досках – 1 м.

После подгонок стропил к пазам, все детали были прокрашены лессирующим составом Holz Lazur JOBI цвета «тик».

Далее все было смонтировано. Опорные доски – как и во время предварительного закрепления, то есть с помощью глухарей и шпилек. Стропила укладывались сверху, в пазы досок и забивались гвоздями. На каждый паз уходило по 2 гвоздя, забитых через стропилину наклонно, навстречу друг другу.

Установка стропил в пазы опорных досок

На обрешетку под Ондуру пошли доски 100х25 мм, длиной 6м – 7 штук. Их я прикрутил поперек стропил саморезами.

Формирование обрешетки под листы гибкой кровли

Листы Ондуры уложены на обрешетку и прибиты ершенными гвоздями с колпачками из пластика под цвет настила. По сути, крыша уже готова, теперь можно не переживать насчет дождя и обустраивать место под навесом. Например, занести туда садовый столик и стулья.

Навес, покрытый листами еврошифера Ондура

Торцы стропил остались открытыми, что не очень хорошо в плане декоративности. Да и водосточку крепить оказалось некуда. Поэтому для завершенности крыши я прикрутил к торцам стропил лобовую доску – вагонку, длиной 6 м.

Лобовая доска перекрывает торцы стропил и создает опору для водосточного желоба

Следующий этап – крепление водостока. На лобовой доске смонтированы два водостока по 3 м. Сток с крыши идет в поливочную трубу, через которую будет осуществляться полив винограда.

Шаг #3 – заливка фундамента под мини-стенку

Чтобы во время дождя вода не попадала под навес, я решил сделать между стойками невысокую подпорную стенку из кирпича. Для нее нужен ленточный фундамент, который я сделал по стандартной технологии. Выкопал между опорами траншею на штык лопаты и выставил опалубку из досок. На дно траншеи насыпал песчаную подушку 10 см. А уже на нее – положил 2 арматуры на подпорках для скрепления (армирования) фундамента.

Без арматуры делать побоялся, мало ли, возможно трещинами пойдет и развалится. Затем замешал бетон и залил его в траншею. Нужно было ждать, пока бетон схватится и затвердеет, поэтому к опорной стенке я решил вернуться позже. А сейчас – заняться декорированием своего сооружения.

Шаг #4 – установка накладок на столбы и шпалер

Пришло время посмотреть на навес критическим взглядом. Немного выбивались из общей композиции металлические стойки навеса. Решил я их задекорировать и облагородить, зашив деревянными накладками. Как раз для этого у меня осталось несколько досок 100х25 мм. Их я и закрепил поверх металлических столбов с помощью отрезков шпилек М8, шайб и гаек. Между накладками (со стороны установки шпалеры) оставалось пространство, туда я вставлял рейку 45х20 мм. Рейки образовали выступы, на них будут закреплены горизонтальные элементы шпалер.

На металлических стойках закреплены деревянные накладки

Пришел черед крепления шпалер. Я выбрал для них решетчатый рисунок с резным отверстием в центре. Это отверстие позволило мне использовать для шпалеры не только длинные рейки, но и обрезки. Можно сказать, получилось безотходное производство. Да и смотрится такой рисунок интереснее, чем стандартные монотонные квадратики.

Рейки для шпалер делались, путем продольного роспуска имевшихся у меня досок 100х25мм. Доска распускалась на три части, полученные рейки отшлифовывались. Окончательное сечение реек (после шлифовки) – 30х20 мм.

Шпалеры я делал без рамы, рейки закреплены только на вертикальных выступах стоек. Вначале я выставлял горизонтальные рейки, прикручивая их к выступам саморезами. Затем, поверх них закреплял вертикальные рейки. Получилась декоративная решетка, возле которой супруга посадила виноград. Сейчас он уже вовсю вьется по шпалере и почти перекрыл стенку сооружения. Тень защищает от полуденного зноя. Это очень кстати, так как навес находится с южной стороны дома и без навеса здесь отдыхать днем было практически невозможно из-за аномальной жары.

Шпалеры набираются из реек непосредственно “на месте”

Шпалеры закрывают фасадную часть навеса

Шаг #5 – постройка подпорной стенки

Последний этап – строительство подпорной стенки. Ленточный фундамент под него уже застыл, можно начинать работу. Для гидроизоляции я приклеил к фундаментной ленте 2 слоя рубероида, промазав каждый слой мастикой. Сверху, по рубероиду, выстроил по уровню подпорную стенку, высотой в 3 кирпича.

Подпорная стенка не позволит каплям дождя и воде при поливе попадать на площадку под навесом

Теперь меньше грязи будет при поливе и дожде. Да и смотрится навес так гораздо симпатичнее.

Навес со шпалерами под виноградник

Вот, пожалуй, и все. Навес был построен. Весь проект реализовывал я один, но никаких трудностей в процессе не заметил. Впоследствии площадка под навесом была покрыта тротуарной плиткой. Можно сказать, что у меня получилась крытая терраса или открытая беседка – как кому нравится, так и называйте. Хотя по конструкции, это – обычный навес на столбах, времени на строительство которого ушло совсем немного.

Источник: diz-cafe.com

Как быстро и дешево сделать навес к дому

Можно сказать, что частный сектор, это обширное поле для доморощенных умельцев и дизайнеров, поэтому вопрос о том, как сделать навес к дому своими руками, к тому же быстро и дешево, вполне актуален и важен для многих жильцов. Такое сооружение не просто украшает жилище – оно защищает его от атмосферных осадков, следовательно, увеличивает эксплуатационный ресурс прикрытых конструкций, как правило, это крыльцо (терраса) двери и окна. Не будет лишним козырёк и при жаркой солнечной погоде – в тени можно просто присесть и отдохнуть на свежем воздухе.

Простой деревянный навес, пристроенный к дому

Что для этого нужно

Поскольку речь идёт о простых и недорогих навесах, то в первую очередь, этим критериям должны соответствовать все элементы, из которых будет собираться защитно-декоративная конструкция. Но, несмотря на предполагаемую низкую стоимость, всегда можно сделать выбор, так как для кровли, стропильной системы (обрешётки) и опорных стоек можно использовать разные материалы, а их цена при этом останется почти одинаковой. А ещё нужен определённый набор инструментов, без которых невозможна такая сборка и от которых также зависит качество строительных работ.

Какие материалы можно использовать для строительства навеса

Металлочерепица может быть разного цвета

В данном перечне перечислены основные материалы для постройки навесов, которые обойдутся относительно недорого, а также даны их краткие характеристики:

• Металлочерепица и профнастил – листовое покрытие с большим запасом механической прочности. Порошковая покраска на металле не реагирует на ультрафиолетовое излучение (солнечный свет), следовательно, не теряет свой первоначальный цвет. Срок эксплуатации здесь практически не ограничен.

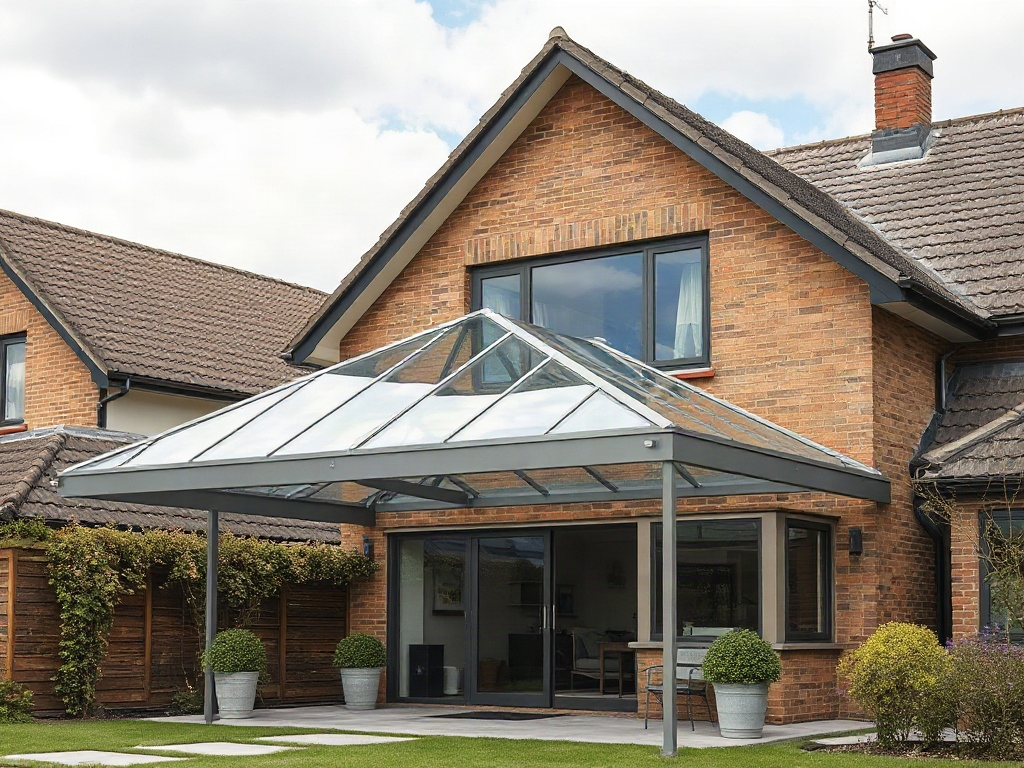

• Поликарбонат – бывает литым и сотовым, но для навесов лучше использовать первый вариант (моё мнение). По механической прочности его показатели в 200 раз превышают аналогичные характеристики для стекла такой же толщины и в 100 раз для акрила. Листы могут быть полностью прозрачными, матовыми или иметь множество других оттенков по RAL таблице (цветовая таблица).
• Асбестоцементный шифер – название материала говорит о том, из чего он сделан, то есть, из асбеста и цемента. Листы могут быть плоскими или волнистыми. Второй вариант подразумевает наличие 5-ти, 6-ти, 7-ми и 8-ми волн (для кровельных работ он должен быть одинаковым). В производстве и эксплуатации волнистый асбестоцементный шифер должен соответствовать ГОСТ 30340-95, а плоский ГОСТ 118124-95.
• Фиброцементный шифер – листы состоят из цемента и минеральных наполнителей, которые армируются целлюлозными волокнами (фиброй). Это очень прочный материал, выдерживающий большие механические нагрузки, например, удар веткой. На бытовом уровне в качестве кровельного материала применяется очень редко.
• Пиломатериалы – брус, доска, брусок, влагостойкая фанера, ОСП. Для вертикальных опор обычно используют доску 50×100 мм, 50×70 мм, либо это может быть брус 100×100 мм. Для мауэрлата (несущих балок) и стропильных ног тоже подходит доска 50×100 мм и 50×70 мм. Брусок разного сечения чаще применяют для создания ограждения, а фанеру и ОСП в качестве подшивки под кровлю.
• Металлический профиль – может быть использован полый профиль круглого, квадратного и прямоугольного сечения. Для опорных стоек, как правило, применяют трубу диаметром не менее 60 мм, квадрат сечением не менее 60×60 мм и прямоугольник не менее 70×40 мм. Для стропильных ног подходит профиль 20×50 мм, установленный на ребро (50 мм по высоте и 20 мм по ширине).
• Крепёж – саморезы по дереву и по металлу с пресс-шайбой и без неё, болты с гайками и шайбами, стальные уголки и накладки.

Какие могут понадобиться инструменты

Ручная дисковая пила с электроприводом

Для работы могут понадобиться следующие инструменты:

• Ручная дисковая пила с электроприводом, но можно также использовать ножовку по дереву.
• Угловая шлифовальная машина (болгарка) с обрезным диском по металлу.
• Электрическая или аккумуляторная дрель с набором свёрл и насадок.
• Перфоратор с набором победитовых свёрл.
• Электросварка постоянного или переменного тока.
• Измерительный инструмент – уровни разного вида действия, отвес, рулетка, строительный угольник, чоклайн, карандаш.

Источник: mainavi.ru

Как быстро и недорого сделать навес к дому своими руками

Когда есть частный дом или собственная дача, то можно заняться самодельным строительством. Например, один из вариантов дополнения конструкции здания - сделать навес к дому своими руками, дешево и быстро. Такое сооружение сделает отдых на природе приятнее и защитит жилище от атмосферных осадков, а значит и увеличит его эксплуатационный ресурс.

Прошу прощения за длинную статью. Среднее время чтения: 10 мин.

Что нужно подготовить?

Так как в этот канал посвящен экономному ремонту, то мы будем выбирать доступные элементы для строительства защитно-декоративной конструкции. Все же низкая стоимость предоставляет некоторую свободу в подборе материала для кровли, опорных стоек и стропильной системы. Кроме того, нужно заранее подготовить весь необходимый инструмент, ведь от этого зависит качество готовой конструкции.

Выбираем материал для установки навеса

Перечислим материал, который можно использовать для постройки навеса возле дома. Все что будет упомянуто в этом списке можно купить за относительно небольшие деньги:

🏡 Профнастил и металлочерепица . Этот листовой материал с отличной механической прочностью и порошковым напылением, которое равнодушно к солнечному свету. Срок службы почти неограничен.

🏡 Поликарбонат . Выпускается в двух видах: литой и сотовый, но лучше всего использовать именно литой. Поликарбонат в 200 раз прочнее стекла и в 100 раз акрила, при одинаковой толщине. В магазинах продаются прозрачные, матовые и цветные листы.

🏡 Шифер . Его изготавливают из смеси асбеста и цемента. Выпускается в двух формфакторах: плоский и волнистый (от 5 до 8 волн).

🏡 Фиброцементный шифер . Этот материал производится из цемента, минеральных наполнителей и целлюлозных волокон (фибр). Такой шифер способен выдерживать удар веток. Очень редко используется в частном строительстве.

🏡 Пиломатериалы . В эту группу входит бурс, доска,бруски, ОСП, влагостойкая фанера. На роль опор обычно покупают доски 50х70, 50х100 мм (эти доски подойдут и для мауэрлата), или же брус 100х100 мм. Из бруска собирают ограждение, а ОСП и фанерой подшивают кровлю.

🏡 Металлопрофиль . Вместо дерева каркас можно собрать из полого профиля. Опорные стойки — труба ⌀ 60 мм или профиль 60х60, 70х40 мм. Стропила собирают из профиля 20х50 мм.

🏡 Крепление . Саморезы с пресс-шайбой для дерева или металла, болты с гайками и шайбами, стальной уголок, накладки.

Необходимые инструменты

В строительстве навеса для дома пригодятся следующие инструменты:

🏡 Ножовка по дереву или электрическая ручная дисковая пила.

🏡 Болгарка с комплектом дисков по металлу.

🏡 Перфоратор с комплектом победитовых свёрл.

🏡 Контрольно-измерительные инструменты (уровень, отвес, рулетка, угольник, карандаш, отбивочный шнур).

Базовый принцип сооружения навеса

В этой статье обсуждаем строительство навеса примыкающего к одной из стен дома. Обычно один край крыши сооружения крепится на горизонтальную балку, прикрученную к стене анкерными дюбелями. Но такое крепление можно заменить на дополнительные вертикальные стойки. Правда, в таком случае нельзя ошибиться в конструкции примыкания, иначе на доме будут потеки.

Быстрее и проще всего сделать односкатный плоский навес у дома. Вообще же, в архитектуре, используют двойные, закругленные и даже китайские конструкции.

Очередность общих этапов сборки

Навес возле дома с опиранием на стену и деревянным каркасом собирается за пять шагов:

Шаг 1 . К стене крепят несущую балку (доска или брус 50х50 мм).

Шаг 2 . На заранее определенном расстоянии устанавливают вертикальные опоры.

Шаг 3 . Поверх столбов укладывают мауэрлат. Он должен быть параллелен с несущей балкой и находиться немного ниже, для создания уклона.

Шаг 4 . Монтируют стропила и обрешетку для кровли.

Шаг 5 . Укладывают кровлю на собранный каркас.

Сборка металлического каркаса собираются по тому же принципу, но с применением другого крепления (уголки, болты, накладки, электросварка).

Строительство навеса возле дома может отличаться и по способу установки опорных столбов. Так, в некоторых случаях заливают бетонную стяжку, а в других балки приходится крепить к крыльцу с помощью стальных уголков.

Подробнее о сборке деревянного и металлического каркаса

Первым делом нужно закрепить опорную балку на стене дома. Иногда владельцы жилища отказываются использовать анкерные болты, мотивируя это тем, что такое крепление испортит облицовку. Но такое решение считаю ошибочным по двум причинам:

☝ Навес возле дома ставят не на один день, скорее всего он прослужит десятки лет.

✌ При необходимости любой отделочный материал можно заменить на аналогичный.

Только в одном случае крепление опорной балки к стене может быть осложнено - дом облицован сайдингом. В такой ситуации каркас можно полностью собрать на стойках.

Однако и в этой ситуации нужно понимать, что если навес оставить на четырех деревянных столбах, то в ближайшую весну вся конструкция перекосится. Специалисты рекомендуют крепить каждый столб к стене хотя бы одним анкерным болтом. Единственный способ сохранить каркас навеса в целостности - установить дополнительную перемычку или связи. Но все эти «движения» лишь удорожают и затягивают строительство.

Теперь поговорим о монтаже опорных столбов. Обычно под навесом возле дома делают террасу или крыльцо. Для этого делают бетонную заливку в которую можно установить сами опоры или закрепить металлический кронштейн для крепления деревянных столбов.

Но есть и другой способ крепления:

☝ Уже в готовое бетонное основание можно закрутить пластиковый дюбель, в который посадить кронштейн.

✌ Сам крепеж можно собрать своими руками если загнуть стальную полосу буквой «П» и просверлить в боковинах монтажные отверстия. Такой кронштейн крепится к бетону анкерным болтом.

Если планируете самостоятельно собрать крепление для опоры, тогда с тыльной стороны бруса просверлите потай (отверстие для болта). В бетоне стамеской выбейте небольшую канавку для того, чтобы полоса погрузилась в основание, а столб встал вплотную.

Если говорить о металлическом несущем каркасе, то в роли столбов лучше всего использовать трубы с опорными фланцами. Во фланцах есть монтажные отверстия для крепления к основанию анкерными болтами. Если же крыльцо собрано из металлических листов, тогда опорные столбы привариваются электросваркой.

Теперь можно переходить к монтажу мауэрлата и стропил. Несущую балку поверх столбов крепят уголками или длинными болтами с шайбами и гайками. У этих способов монтажа одна цель - соединить детали чтобы не было люфта.

Стропила к мауэрлату легче всего крепить специальным перпендикулярным профилем. Но можно использовать и усиленные уголки с двух сторон доски.

После сборки всю деревянную конструкцию следует обработать антисептиком и лаком для дерева. Часто для этой цели применяют морилку, а в роли финишного покрытия - бесцветный лак.

Металлический каркас собирается по тому же принципу, что и деревянный. Самый быстрый способ соединить такие балки, трубы и уголки - сварка. Но по желанию можно использовать и болтовое соединение.

Укладка кровельного материала

Поликарбонатные листы крепят к стропилам саморезами с пресс-шайбой. Благодаря этому монтажное отверстие закрывается крепежом и под навесом не будет подтеков. В местах стыков двух листов устанавливается разъемный профиль, а на краях на клей крепят торцовый профиль.

Металлочерепицу или профнастил укладывают на обрешетку внахлест. Для крепления используется специальный саморез с резиновой прокладкой. Вкручивать крепеж можно как в сами волны, так и между ними. Но если вы планируете зимой чистить снег на навесе, тогда логичнее будет вкрутить саморезы именно между волнами.

Шифер начинают укладывать с нижнего ряда и делают это внахлест. К обрешетке прибивают в гребень волны специальными гвоздями. Между шляпкой крепления и самими шифером для навеса должен оставаться зазор в 1-1,5 мм. Он сохраняет материал в целостности защищая от тепловой деформации металла. С обратной стороны концы гвоздей лучше всего срезать болгаркой.

Собирали ли вы когда нибудь навес для дома? Расскажите в комментариях с каким трудностями столкнулись.

Источник: zen.yandex.ru

Агент под укрытием: Делаем навес к дому

Учимся увеличивать полезную площадь дачи «из воздуха», а заодно - изучаем «повадки» металлопрофиля и поликарбоната

Красивый навес, пристроенный к дому, позволяет сэкономить на опорных стойках и получить защищенную от ветра стену. В свою очередь, с его помощью можно укрыть террасу на даче, устроить летнюю столовую, сделать место для детских игр и «карман» для автомобиля, куда не придется идти через весь участок. Конечно, есть вариант приобрести конструктор от производителя, но куда приятнее сделать навес на даче своими руками.

Поскольку это мероприятие изначально подразумевает небольшой бюджет (с большим не было бы нужды интересоваться, как построить навес к дому своими руками), остановимся на двух недорогих материалах - металлопрофиле и поликарбонате.

Как сделать навес: конструкция
По сравнению с автономными, навесы, пристроенные к дому (как на фото), имеют несколько конструктивных особенностей. Во-первых, высота такого навеса для дачи ограничена свесом крыши главного здания. Во-вторых, примыкание автоматически исключает полноценную арочную конструкцию кровли - «самоочищающуюся» от снега. В-третьих, места у дома редко бывает много, поэтому речь идет о том, чтобы построить на даче компактное сооружение. Разберемся, как сделать навес к дому своими руками.

СМОТРИТЕ ТАКЖЕ…
Дизайн навеса для частного дома – 235 красивых идей в разделе фото на Houzz

Опорные столбы
Опорные стойки для навеса для дачи можно сделать из металла или дерева. Но чтобы конструкция была устойчивой, понадобятся бетонные опоры. Для этой цели буром копают ямы на глубину промерзания земли - обычно хватает метра, но где-то понадобится и полтора. Затем вставляют гильзу из рубероида. Над дно ямы засыпают полведра песка, утрамбовывают, заливают немного бетона, в который вставляют металлическую опору. Стойку выравнивают по вертикали и заливают бетоном вровень с землей или чуть выше. Для этого нужно сделать опалубку, она же будет фиксировать гильзу.

Деревянные стойки нежелательно опускать в землю, даже если вы их в два слоя обмотаете рубероидом и замажете мастикой. Все равно будут гнить. Лучше сделать для них «бетонные ноги» - то есть сформировать опалубку вокруг выкопанных ям - так, чтобы после заливки бетона получились «сваи» высотой около 50 см. В свежий бетон нужно заложить кронштейны с арматурной ножкой и с их помощью закрепить брус.

Совет: Если в яме показались грунтовые воды, наденьте на гильзу из рубероида мешок из плотного полиэтилена.

Каркас - из металла или из дерева?
Сначала определим, какие понадобятся материалы для навеса. Легче всего сделать весь каркас из дерева (стойки, обвязка, стропила, обрешетка, если надо - контробрешетка), скрепив его при помощи болтов и саморезов-«глухарей». Деревянный навес, пристроенный к дому, способен простоять несколько десятков лет без ремонта - при условии, что использовались сухая доска, а брус - клееный.

Построить навес на даче своими руками можно даже из металла - тут понадобится сварка, а если хотите изгиб, то еще и трубогибочный станок. Также допустимо совместить, положив на металлические опоры (приваривают «уши» для болтов) деревянную обвязку и прочие элементы. Если навес на даче своими руками планируется сделать широким и позволяет высота, предпочтительно выбрать односкатные треугольные или полуарочные фермы - такая конструкция надежнее, хоть и дороже.

Как сделать чертеж
Сколько потребуется опорных стоек и какого сечения, зависит от размеров навеса, массы ферм, стропил и кровли, снеговой нагрузки, силы ветра в регионе. Для расчета можно использовать специальные программы, таблицы и калькуляторы. Посмотрите на строительных форумах, как можно сделать навес: там представлены фото правильно выполненных конструкций и чертежи. Это очень важный момент, так как недостаток стоек грозит прогибом, а избыток - дополнительными тратами.

Для того чтобы сделать небольшой (2-3 м) навес, пристроенный к дому, будет достаточно двух опорных стоек, а для шестиметрового понадобятся три-четыре с шагом в 120-150 см. То же касается и стропил: под поликарбонат нет смысла закладывать мощный брус/толстый металлопрофиль и частый шаг, а под черепицу - обязательно.

Чаще всего в качестве опорных стоек используют металлоконструкции - столбы (трубы) 100Х100, 80х80, 40х100, 40х40 мм (последние два вида - и на стропила тоже). Планируя, как построить навес, необязательно выбирать одинаковые опоры: одни могут быть основными, потолще, а другие - дополнительными, потоньше.

Деревянный брус 150х150, 140х140 мм применяют для стоек и 150х50 мм - для стропил, 90х90 мм - для укосин. Очень важно, чтобы столбы были выставлены строго вертикально. Трубы можно позже закрыть деревом (см. дачный навес к дому на фото) или обложить кирпичом.

Если на крыши на даче наносит много снега, стойки предпочтительнее жесткого крепления к стене дома. Да и из-за подвижек фундамента дома место крепления может пострадать.

Совет: Если вы бетонируете площадку до того, как сделать навес на даче, заложите сразу проемы под стойки. И подумайте над отводом воды с кровли - не пойдет ли она под навес? Всю древесину стоит обработать водоотталкивающим составом и антисептиком.

СМОТРИТЕ ТАКЖЕ…
Навес над крыльцом – 346 красивых идей в разделе фото на Houzz

Наконец, можно сделать отдельно стоящий дачный навес, но рядом с домом - как на фото. В этом случае вода со ската навеса будет уходить в водосточный желоб на доме.

Стандартная ширина листа металлопрофиля - 90 и 110 см; учитывайте это, чтобы не было перерасхода. Длина профиля - до 12,5 м. В идеале лучше обойтись без поперечных стыков и выбрать листы под длину ската плюс 5 см за карниз. Конечно, с листом длиннее 4 м неудобно работать, но навес на даче, пристраиваемый к дому, вряд ли будет шире. Выбирая, из чего сделать навес, крайнем случае можете положить два листа в длину.

Совет: Металлопрофиль может иметь маркировку ГОСТ или ТУ, первый стандарт надежнее. Главный признак некачественного покрытия - микротрещины и отшелушивающаяся на краях краска, царапины; такой материал быстро начнет ржаветь

Как укладывать металлопрофиль?
В ветреную погоду навесы из металлопрофиля лучше не делать - есть риск погнуть листы или слететь с ним с крыши. Листы профнастила поднимают по деревянным лагам. Кровля под металлопрофиль должна быть ровной, иначе лист погнется. Ходить по ним не стоит, по крайней мере - по волнам. Кроме того, мастера советуют резать лист не болгаркой, а ножницами - меньше шансов для коррозии.

Если вы не собираетесь в будущем закрывать навес к дому стенами и утеплять, нет смысла и в гидроизоляции. Собираетесь - не забудьте про пленку. Чем круче уклон кровли и выше волна профиля, тем шире можно сделать шаг обрешетки, и наоборот.

Навес из поликарбоната своими руками
Навесы к дому, сделанные из поликарбоната своими руками, сегодня можно увидеть повсеместно. И это неслучайно - материал легкий, прочный, снаружи покрыт защитным слоем от воздействия ультрафиолета, хорошо режется и сверлится, не ломается при падении. В общем, если закрыть глаза на эстетику дешевых образцов, просто чудо какое-то. Но у этого чуда есть свои нюансы.
Прежде всего, листовой поликарбонат бывает монолитным, ячеистым и профилированным (редкость в наших краях).

СМОТРИТЕ ТАКЖЕ…
Навесы и крыши из поликарбоната – 47 красивых идей в разделе фото на Houzz

Следует обратить внимание на степень прозрачности материала. Пристраивая к дому навес, сделанный своими руками из поликарбоната, хозяева часто об этом не думают. А потом оказывается, что солнце «пробивает» крышу, под ней душновато, и машина нагревается.

Чем резать поликарбонат?
Листы поликарбоната нарезают перед монтажом. Лист толщиной 4 мм можно резать даже поперек строительным резаком/ножом. Если толще, лучше сделать выбор в пользу электроинструмента - лобзика, болгарки или циркулярной пилы с диском для точной резки (мелкие зубцы). Только не забудьте после пропылесосить каналы - в них набьется пыль. Можно резать и ножовкой по дереву, но останутся заусенцы. Для продольной резки лучше использовать нож.

Торцы плит должны быть закрыты герметичной алюминиевой пленкой сверху и перфолентой снизу, а сверху - еще и торцевыми профилями, чтобы внутрь не попали пыль и влага. Иначе поликарбонат навеса для дачи перестанет пропускать свет. Поскольку нижний торец нельзя герметизировать для отвода влаги, на арочной кровле перфолентой закрывают оба торца. Скотч для прикрытия торцов не годится.

Поскольку поликарбонат - легкий материал, каркас навеса для дачи тоже лучше сделать облегченным. Кроме того, частный дом допустимо дополнить навесом в виде полуарки. Уточните перед покупкой материала допустимый радиус изгиба плит - убедитесь, что он подходит для вашей арочной конструкции.

У каждого производителя есть расчетная таблица обрешетки под сотовый поликарбонат. Логика проста - чем толще лист, тем шире шаг обрешетки. В упрощенном виде (без учета уклона и пр.) прикидывают так: если толщина листа 6 мм, то шаг - 60 см, если 8 мм - то 80.

Учтите, что в местах жесткого примыкания поликарбоната к фермам или стойкам град может испортить, побить материал. Под профилями-замками такого не происходит, поскольку лист в профиле приподнят над металлом, и жесткого удара не будет. Так что если расстояние между фермами составляет 1 м, поликарбонат нужно резать и ставить профиль-замок на каждой.

Важно: Защитную пленку снизу снимают в начале работ, а сверху - после того, как навес для дачи будет готов. Не забывайте про пленку - спустя пару месяцев под солнцем снять ее будет затруднительно. Кстати, и хранить поликарбонат нужно, укладывая листы вверх стороной с защитой от ультрафиолета.

Давно мечтаете организовать в собственном саду уютное местечко, но пока не готовы к строительству полноценной беседки? Значит вам идеально подойдет один из современных видов навеса: деревянный или пластиковый, с надежной крышей или такой, через которую видны все ночные звезды. Добавить немного текстиля и фантазии, и такая бюджетная постройка будет выглядеть не хуже настоящего летнего кафе!

Тем более, что построить навес своими руками сегодня при всем обилии строительных и отделочных материалов вообще не составит труда. Главное только определиться, для какой конкретно задачи он нужен – для авто или летних посиделок с друзьями, бассейна или просто лавочки, и выбрать подходящий материал. А наши фото-инструкции помогут вам рассмотреть весь процесс в деталях и стать неплохо подкованным в этом вопросе.

Для начала давайте посмотрим видеообзор самых современных, оригинальных и стильных навесов, которые вполне реально изготовить самостоятельно:

Подготовка основания для разного типа грунта

В первую очередь при обустройстве навеса вам нужно позаботиться о прочном фундаменте для навеса. Если ведь не хотите, чтобы сильный порыв ветра или весенняя оттепель нарушила прочность всей конструкции, тогда к этому вопросу нужно подойти внимательно.

Так, многое зависит от того, какой именно грунт у вас на участке. Причем нужно рассмотреть не просто землю в любом месте, а именно там, где будет стоять навес. Дело в том, что буквально плюс-минус два метра, и уже может быть совсем другой состав.

От того, пучинистый у вас грунт или нет, зависит глубина бурения под стойки фундамента. Она всегда должна быть не меньшей, чем глубина промерзания. Это необходимо для того, чтобы в то время, как лед внутри земли растает и почву немного «поведет», то стойки останутся на своем месте.

В этом и весь секрет, т.е. как сделать навес на неспокойной почве: стойки будут заканчиваться ниже уровня глубины замерзания, и каркас не перекосится. В России стандартная глубина замерзания зачастую более 2 метров, а потому стойки устанавливаются на 2.30-2.50 метров в землю. На специальных иллюстрациях глубину замерзания маркируют как Н:

Но, если речь идет о непучинистом грунте (понятно из названия, чего «не водит»), то здесь желательно делать фундамент в виде бетонных или кирпичных столбов их на глубину растительного слоя. Т.е. не глубоко.

Дополнительно снизить силу морозного пучения грунта помогает засыпка крупным песком или мелкой галькой, которую желательно защитить геотекстилем. К слову, если так уж случилось, что вы установили столбы выше, чем глубина промерзания земли, то со временем произойдет перекос сооружения, но это несложно исправить подклиниваем и поддомкрачиванием просевших сторон.

Выбор материала навеса: дерево, камень или пластик?

Чем прочнее и солиднее материал, тем надежнее получится навес, и тем же дороже. Чем хрупче и легче каркас, тем бюджетнее. Мы бы посоветовали вам искать «золотую середину», но многое на самом деле зависит от того, что именно вы ожидаете от этой постройки.

Так, самый надежный и крепкий навес получится из кирпича, подобен ему брусовый, и уже более легковесными и изящными строят металлические, кованные и пластиковые конструкции.

Уютный деревянный навес из досок и бревен

Деревянные навесы, обладающие богатым выбором цвета и текстуры, довольно часто оказываются вполне долговечными, хотя древесина и боится влажности и грибка. Здесь весь секрет в правильной подготовке деревянного навеса, обработке его антисептиками и специальными красками и лаками для открытой атмосферы. Плюс многие породы древесины сами по себе способны отлично противостоять природе (например, лиственница).

Довольно основательно и дорого всегда выглядит навес и бруса или сруба, особенно, если продолжает собой основной дом. Но строить его непросто, а ухаживать нужно будет каждый год. И при этом деревянные стойки еще пожаронебезопасны, менее стойкие, чем каменные, и требуют систематической обработки антисептическими и огнестойкими смесями.

Зато такие навесы отличаются простотой монтажа, ведь для них не нужна сварка, которой владеет не каждый. А вот собрать навес на болты и анкеры, как обычный конструктор, под силу любому.

Кроме того, пиломатериалы режутся и шлифуются достаточно легко. Правда, если вам по душе больше арочные навесы, то из древесины их сделать достаточно проблематично. Ведь согнуть деревянную балку непросто, хотя и можно собрать дугу из отдельных деревянных брусков.

Итак, для строительства деревянного навеса вам понадобится брус для стоек – 70х70 мм, для привязки к стене – 40х60 мм, а для перекрытий – 40х60 мм. Вообще брус для стоек, конечно, может иметь и меньшие размеры, если площадь самого навеса совсем небольшая (хотя мы не рекомендуем этого делать). Минимальное значение – 40х40 мм, а когда площадь превышает 5 м 2 , тогда уже от 60х60 мм.

В качестве несущих опор для деревянного навеса хорошо подходит столбчатый фундамент. Сам процесс монтажа будет выглядеть так:

Как только стойки будут готовы, на нужной высоте закрепите подстропильные балки. Их удобно делать из досок 150х50 мм, при этом проверяя правильность при других помощи ровных досок:

Теперь установите стропила. Ставить их нужно с шагом до 1 метра (лучше меньше), а в сами доски берите 150х50 мм. Крепите стропила к опорным столбам и брусьям при помощи болтов, а лишние выступающие части просто спилите.

Чтобы потом от навеса была хоть какая-то тень, сделайте частую обрешетку из брусков 5х5 см и закрепите их саморезами. А по периметру крыши закрепите лобовые доски 30х100 мм. По желанию на обрешетку установите понравившийся кровельный материал:

Вот как должен выглядеть в итоге такой навес:

Теперь давайте продемонстрируем всю эту теорию на практике. В этом проекте мастер пошел на хитрость, и создал из обрешетки и стропильных ног одну ровную и плоскую поверхность под будущее светопрозрачное покрытие.

Как ему это удалось? Он просто сделал надпилы в стропилах:

Если вы решили пристроить навес прямо к дому, его можно сделать полузакрытым, например, со шпалерой под виноградную плеть:

Вот как строят такой навес:

• Шаг 1. Начнем с вертикальных стоек, для которых нужно подготовить фундамент. Установить стойки нужно с шагом стропил навеса. Сделайте разметку и буром пробурите несколько шуфров глубиной от метра до полутора.
• Шаг 2. В получившиеся отверстия вставьте рубероидные гильзы, а в них – стойки из стальных труб. Выровняйте их.
• Шаг 3. Залейте в гильзы бетон, и подготовьте элементы деревянной конструкции.
• Шаг 4. Отшлифуйте доски, обработайте антисептиком и просверлите отверстия для будущего крепежа. В этом проекте были использованы доски 150х50.
• Шаг 5. Теперь в местах установки стропил нужно сделать пазы, а сами доски прикрутить и к дому, и к вертикальным стойкам. Используйте для этой цели гайкими, шайбами или длинными шпильками.
• Шаг 6. Переходим к изготовлению ската. Угол наклона нужно будет подсчитать заранее, учитывая монтажную особенность кровельного материала, снеговую нагрузку в вашем регионе и то, будет ли с главной крыши дома падать снег. Чем больше опасность того, что снеговая шапка проломит навес, тем круче он должен быть.
• Шаг 7. Установите стропила, от двух метров длиной и забейте гвоздями. Изготовьте обрешетку.
• Шаг 8. Теперь можно укладывать кровельное покрытие – то, какое вы выбрали изначально. Конечно, когда речь идет о доме, слишком крутую кровлю не делают ввиду большого расхода материалов, но для навеса и так много таковой не уйдет, и изменение угла наклона не сыграет решающую роль.
• Шаг 9. Закройте открытые торцы стропил вагонкой или лобовой доской, и прямо на нее закрепите водосток.
• Шаг 10. Открытые торцы стропил закрываем лобовой доской из вагонки, а на нее впоследствии смонтируете водосток.
• Шаг 11. Чтобы установить шпалеру, понадобится хоть примитивный, но фундамент. В этом плане наиболее удачным будет ленточный, прямо между стойками. Для этого выкопайте траншею на штык, затем насыпьте песок на 10 см и установите опалубку. Далее уложите арматуру и залейте все бетоном.
• Шаг 12. Поверх готового фундамента сделайте стенку из кирпича, а на нее установите шпалеры из реек 20х30 мм.
• Шаг 13. И, наконец, закройте столбы декоративными накладками (сайдинг и вагонка тоже подойдут).

Такой навес получается достаточно уютным! Ведь дерево наиболее близко к природе, и всегда удачно вписывается в ландшафт. Особенно, когда оно массивное и сохранило природную текстуру, не скрытую под слоем краски:

Впрочем, белая краска в декорировании такого навеса совсем неплоха:

Отметим, что древесина сама по себе стоит недорого, намного дешевле, чем металл, но если для вас в приоритете долговечность – можно приобрести также клееный брус. Такой изготавливают сразу из нескольких слоев древесины, а потому у него более сложная геометрия, повышенная прочность и цена.

Добротный кирпичный навес: в ансамбле с архитектурой дома

Как мы уже говорили, отличным вариантом в плане надежности, устойчивости и долговечности считается кирпичный навес. Его не нужно каждый год подкрашивать или как-то еще ухаживать, один раз построили – и все. При этом такой навес выглядит экологично, эстетично и абсолютно не подвержен огню.

Кирпичный навес всегда удачно вписывается в облик дома, из какого бы материала тот не был построен. Но для таких стоек нужен надежный фундамент (обычно бетонный), что еще более увеличит затраты. Посмотрите, как строят такие столбы:

Когда фундамент будет готов, переходите к кладке столбов, при этом армируя каждый ряд при помощи сетки. Важно выкладывать кирпичи так, чтобы не совпадали швы, а все пустоты заполнять раствором. Чтобы сами столбы получились ровными, между ними для удобства натягивают веревку.

Холодный и утонченный металл: ковка и профили

Из кованного металла получаются самые «невесомые» и изящные навесы:

Кованый метал прочный, надежный и устойчивый к окружающей среде. Такие навесы всегда изготавливают по индивидуальному заказу, куда можно привнести любые декоративные элементы, даже сделать на самом виду семейный герб! Кованая конструкция не только украсит участок, но и придаст ему эксклюзивности.

Из чего сделать надежную кровлю навеса?

Кровельных покрытий сегодня столько, что глаза разбегается, и абсолютно все из них вы спокойно можете использовать для обустройства крыши своего навеса. А подробнее рассмотрим те материалы, за которые, возможно вы опасались браться. А ведь из них и получаются лучшие проекты!

Стекло и поликарбонат: светопрозрачные конструкции

Сегодня достаточно много офисов и гостиниц украшают фасады своих зданий большими по площади стеклянными навесами над входом. Так это пространство становится и более уютным, и более безопасным, а само стекло придает постройке ощутимую черту нужного стиля. Если вам по душе такая идея, то почему бы ее не реализовать на собственном участке?

Стекло нужно выбирать прочное – такое, какое не разобьется на мелкие кусочки при попадании чего-то на крышу. Поэтому для этого подходят как закаленное стекло, так и ламинированное, по-другому называемое триплексом. В этом соединены прозрачным клеем несколько листов закаленного. Его практически невозможно разбить!

Вот очень интересное видео монтажа такого навеса для жилого дома:

Посмотрите, какими светлыми и воздушными выглядят навесы со светопрозрачным покрытием:

Если умело поиграть с цветом, то не сложно добиться ощущения настоящего солнечного дня даже в самую пасмурную погоду. А в темное время года уютное освещение будет давать встроенный светильник, который крепят прямо к арочной конструкции:

Давайте рассмотрим строительство этого навеса шаг за шагом. Его параметры: 110 см высота и 3.5 метров ширины:

• Шаг 1. Обустраиваем крыльцо. Для этого сначала заливаем бетонное основание, а затем возводим каркас из бруса, 150х150 мм.
• Шаг 2. Покройте брус бесцветным антисептиком, который защитит древесину от насекомых и грибка.
• Шаг 3. Теперь укладываем на крыльце пол и заканчиваем ступени.
• Шаг 4. Переходим к возведению навеса над крыльцом. Для этого нужно будет сварить металлический каркас и обшить его деревянными досками (желательно из лиственницы).
• Шаг 5. Покрасьте защитной лазурью навес, ступеньки и боковины крыльца, чтобы также подчеркнуть видимую структуру древесины. Важно, чтобы ни деревянный каркас навеса, ни ступеньки не боялись осадков и перепадов температуры.

Есть и более интересные и необычные способы устройства навеса. Например, немецкие студенты умудрились создать тень при помощи дронов! Их система автономна и называется Cyber Physical Macro Materials.

Суть идеи в том, что дроны самостоятельно выбирают места, которые нужно закрыть от палящего солнца (например, с отдыхающими людьми), и сплочаются для этой цели. Выглядит просто потрясающие, а смекалистые дачники пытаются повторить нечто подобное при помощи более дешевых и подручных материалов.

Например, установив зонты или большие пластиковые поделки на длинную трость, которая легко втыкается в землю, и создавая места отдыха на даче просто скоплением таких зонтиков, легко перегруппируемых в нужное место. Или подвешивают такие элементы в воздухе, на тонкие веревки, закрепленные на рамку навеса.

Трудно переоценить значение навеса как дачной постройки. Это нехитрое сооружение защитит от палящего солнца в летний зной, а в ненастную погоду станет преградой дождю. Ответ на вопрос: как сделать навес самостоятельно очень прост - необходимо лишь установить опоры и закрепить на них крышу из того или иного материала. С работой справятся даже новички, а более опытным мастерам под силу превратить эту конструкцию в настоящее украшение участка.

Какими бывают навесы – виды и классификация

Перед тем как построить навес на даче своими руками, необходимо определиться, каким целям он будет служить, а также – будет ли он использоваться круглогодично или только как летняя постройка. От ответов на эти вопросы зависит выбор материала и способ строительства.

Все навесы делятся на две обширные категории:

1. Капитальные сооружения, основательно выстроенные из прочных и износостойких материалов.
2. Временные летние постройки, которые легко монтируются и так же легко снимаются по окончанию сезона.

По типу конструкции навесы бывают отдельно стоящими и в виде пристройки к дому. Отдельно стоящие конструкции часто используют в качестве хозпостроек, для защиты от дождя стоянки под авто или хранения дров. Также их можно приспособить под беседку. Пристроенные к дому навесы часто делают с южной стороны, чтобы закрыть окна от солнца. Такие пристройки хороши и как летняя терраса.

Опорами для конструкции обычно служат деревянные брусья, металлические трубы или уголки. Основное различие в дачных навесах, изготовленных своими руками, состоит в том, какие материалы используют непосредственно для крыши. Это может быть шифер, профлист, поликарбонат, черепица, ткань, брезент и даже такие экзотические материалы, как камыш.

Такая конструкция послужит в качестве места отдыха

Капитальные сооружения для приусадебного участка

Постройка, призванная служить не один год, должна быть сделана со всей тщательностью. Опорные столбы крепко бетонируют и соединяют с крышей так, чтобы они могли выдержать любую непогоду. Из чего же лучше сделать капитальный навес во дворе? Ответ очевиден - из материалов, которые рассчитаны на долгий срок службы.

Навес из профнастила – надежная защита

Парковка для авто с кровлей из профнастила

Профнастил как нельзя лучше подходит для изготовления навесов. Так как этот материал не пропускает свет, его используют там, где требуется затенение. При этом не стоит забывать, что летом металл раскаляется на солнце, поэтому металлопрофиль не используют для пристроек с южной стороны дома, чтобы не получить вместо прохлады еще большую жару. Навесы из профнастила идеальны для защиты стоянки под автомобиль, для хранения поленницы и других хозяйственных нужд.

Металлопрофиль применяют для капитальных конструкций

В качестве каркаса обычно используют стальные трубы или уголок, что обеспечивает наибольшую прочность конструкции. Перед тем как сделать навес из металлопрофиля, необходимо изучить параметры этих материалов.

Профнастил различается по толщине листа и высоте гофры. Чем выше оба показателя, тем прочнее получится крыша. Для навеса лучше использовать стеновой или несущий профнастил с толщиной листа не менее 0,8 мм и высотой гофры от 35 мм. Стеновой материал толщиной 0,5-0,7 мм для этих целей слишком мягок, и крыша будет неизбежно протекать.

Чертеж навеса под профлист или шифер

Навес из шифера – традиционное решение

Альтернативой сооружению из профнастила может послужить навес из шифера. Несомненный плюс шиферной крыши в том, что она не только дает глубокую тень, но и не слишком нагревается на солнце. Благодаря этим свойствам, шифером часто накрывают пристройки к дому. К недостаткам такого типа покрытия можно отнести большой вес конструкции, поэтому опоры обязательно делают прочными и устойчивыми.

Шифер выпускают разных размеров, волнистый и плоский. Для постройки навеса к дому, как правило, выбирают волнистый шифер, чтобы, в случае дождя, влага не задерживалась на крыше.

Навес из поликарбоната – современный подход

Рассматривая различные идеи навеса для дачи, домашние умельцы все чаще обращают свое внимание на сооружения из поликарбоната. С помощью этого материала можно создать очень красивые, воздушные конструкции, пропускающие солнечный свет. Навесами из поликарбоната часто оформляют террасы у дома, козырьки над входными дверями. Благодаря малому весу, поликарбонатом легко накрывать большие площади, например, полностью закрыть пространство двора или сделать защитную крышу над бассейном.

Поликарбонат легко гнется, поэтому из него часто делают навесы с арочной крышей. Листы этого материала имеют стандартную длину 6 или 12 метров, что обычно достаточно для изготовления даже масштабных конструкций. Для соединения листов применяют специальный соединительный профиль.

Навес к дому: поликарбонат хорошо пропускает свет

Популярность навесов из поликарбоната заслуживает того, чтобы остановиться на их изготовлении поподробнее. Опоры для такого сооружения устанавливают, используя металлический уголок 35х35 или 40х40 для стоек и оцинкованный профиль для перекрытий. Монтажные работы существенно облегчатся, если размер крыши будет соответствовать стандартному размеру листа.

Для крепежа поликарбоната к основе понадобится:

• поликарбонат;
• торцевой профиль;
• соединительный профиль, если крыша состоит из нескольких листов;
• саморезы 40х60;
• термошайбы;
• корончатое сверло для проделывания отверстий под крепления;
• дрель, шуруповерт или крестовая отвертка, рулетка, пилка с мелкими зубцами.

Перед тем как построить навес из поликарбоната своими руками, необходимо изучить фото готовых вариантов, инструкции по их изготовлению и чертежи. Только после того как все этапы работы станут понятными, можно приступать к установке.

Схема арочного навеса из поликарбоната

Последовательность строительства:

1. Бетонируют в землю опорные стойки из уголка.
2. Устанавливают профиль или готовые арки на крышу.
3. Поликарбонат укладывают на место. На расстоянии 4 см от края сверлят отверстия диаметром чуть больше диаметра термошайб.
4. В каждое отверстие вставляют по термошайбе и фиксируют лист саморезами, после чего закрывают места креплений крышечками от термошайб.
5. На торцы монтируют торцевой профиль, чтобы во внутренние полости листа не попадала влага и мусор.

Навес из металлочерепицы– единый подход к кровле

Современная металлочерепица выглядит очень привлекательно. Особенно хорошо смотрится дом и навес, выполненные в едином стиле и накрытые одинаковой кровлей. Обычно черепичные навесы делают над крыльцом или у дома в качестве летней террасы.

Лучше всего использовать материал с толщиной металлического основания не менее 0,5 мм. Более тонкая черепица дешевле, но она недолговечна. Листы металлочерепицы имеют стандартный размер 2200х1180 мм, это нужно учитывать при проектировке крыши.

Черепицу укладывают на деревянную обрешетку. Шаг брусьев в обрешетке делают равным шагу волны на листе. Крепление проводят саморезами в шахматном порядке через одну волну. Каждый последующий лист кладут внахлест на предыдущий.

Стильный черепичный ансамбль

Летние временные навесы для дачи

Нередко на даче возникает необходимость сделать временный навес от дождя или солнца. В этом случае на помощь приходят самые простые и недорогие материалы, например, брезент или плотная ткань. По окончанию сезона такое сооружение легко убрать на хранение до следующего года.

Навес из брезента или тканевого полотна

Брезент как нельзя лучше подходит для летнего временного навеса к дачному домику. Он одинаково задерживает как осадки, так и палящее солнце. Брезентовое полотно продается с уже готовыми отверстиями и металлическими люверсами под крепления.

1. Для того чтобы сделать брезентовый навес к дому, достаточно под крышей прикрепить к стене брусок 50х50 мм с помощью дюбелей. Длину бруска подбирают, исходя из размеров будущего тента.
2. Отступив на ширину брезента, в землю вкапывают два деревянных столба высотой немного меньше, чем расстояние до бруска под крышей.
3. Между столбами и стеной дома крепят на саморезы три опорные рейки так, чтобы образовался квадрат крыши.
4. Край брезента подбивают строительным степлером к нижней стороне бруса на стене дома, а потом дополнительно прижимают узкой рейкой и саморезами. Свободные края полотна привязывают крепкой бечевкой через люверсы к опорным рейкам.

Брезент легко крепить благодаря люверсам

Эту конструкцию можно существенно удешевить, сделав временный навес над домом из обычной пленки. Для этого берут самое толстое пленочное полотно, толщиной не менее 150 микрон. Края полотна оборачивают вокруг опорных реек и крепят строительным степлером. Очевидно, что срок службы такого тента недолог, однако он вполне способен прослужить в течение лета.

Из пленки можно соорудить временный навес над столом от дождя

Тканевые тенты и маркизы чаще используют в южных регионах, где актуальна защита от солнца, а не от дождя. Ткань создает приятную рассеянную тень и хорошо пропускает свежий воздух. Существуют специальные тентовые ткани с акриловой, полиэстровой, тефлоновой пропиткой. Они крепкие, долговечные, хорошо отчищаются от загрязнений. Навес из ткани сооружают так же, как и брезентовый.

Тканевые тенты служат украшением и защищают от солнца

Необычный навес из камыша

Чтобы придать участку южный колорит, можно установить вместо беседки навес из камыша. Такое сооружение выглядит очень экзотично. Все, что потребуется для такой постройки - деревянные или металлические стойки, рейки для обрешетки крыши и достаточное количество сухого ровного камыша.

Экзотика из камыша

Этапы создания камышового навеса:

1. У камыша срезают верхушки с соцветиями, оставляя одни стебли длиной 1-1,5 м. Высохший камыш связывают в пучки диаметром 4-7 см с помощью мягкой проволоки.
2. Для квадратной постройки устанавливают четыре опорные стойки, а на них – двух- или четырехскатную крышу из реек. Обрешетка должна быть достаточно густой, чтобы камыш не прогибался.
3. Накрывают крышу плотной пленкой, прикрепляя ее к рейкам строительным степлером.
4. Начинают укладывать камыш с нижнего края крыши так, чтобы стебли выступали за рейки на 20-30 см. Пучки располагают вплотную друг к другу, соединяя их между собой гибкой проволокой или веревкой. Дополнительно полосы камыша привинчивают в нескольких местах саморезами.
5. Второй и последующие ряды камыша укладывают внахлест нижнего ряда.

Камышовый навес создает прохладную тень и защищает от дождя благодаря пленочной подложке. Осенью камыш снимают и хранят в сухом сарае, чтобы он не испортился.

Идей – из чего можно построить навес на даче, великое множество. Каждый хозяин найдет конструкцию по своему вкусу и возможностям. Также можно обратиться к профессионалам, чтобы получить готовый проект или закаченную постройку.

Видео: изготовление навеса для автомобиля

Сделать деревянный навес своими руками не составит большого труда. Он хорошо защищает от дождя и солнца, помогает прикрыть автомобиль от осадков и увеличить жилое пространство. Популярность навесов для дачи в последнее время очень выросла. Обусловлено это тем, что сделать их стало ещё проще благодаря детальным инструкциям и рекомендациям от мастеров в интернете.

Конструкции навесов

Навес является понятием обширным. Так называют большое количество различных пристроек . Навесы бывают односкатные и двускатные, прямые и многогранные. И это неполный список, поскольку существует ещё много классификаций и вариантов даже для самых прихотливых хозяев загородных домов.

Такие конструкции могут располагаться на разных частях участка. Зачастую навесы устанавливают впритык к дому возле двери или открытой веранды. Сооружения такого типа изначально не планируются при постройке дома, а достраиваются хозяевами в последующем при желании.

Встраиваемые навесы чем-то похожи на предыдущие, но разница в том, что они изначально входят в план постройки и являются продолжением дома. В основном такие строят для площадки под барбекю.

Навесы создают и отдельно от дома. Зачастую такие сооружения строят для хранения автомобиля или временного сбережения продуктов и материалов. Также их устанавливают как аналог беседки для отдыха.

Для создания навесов используют разные материалы как для несущих конструкций, так и для их покрытия и возможной облицовки. В основном для крыши используют металлопрофиль или камыш , а для основы - дерево. Подобным конструкциям придаёт оригинальности использование «живых крыш». Например, тот же камыш или виноград - самый простой в изготовлении деревянный навес. Для надёжной основы можно взять металлические трубы.

Начало строительства

Сперва нужно подготовить необходимые материалы. Их список и количество будет зависеть от типа навеса и его размеров. Для примера, можно взять отдельно стоящий навес размером 6 на 3 метра. Для начала вам понадобится:

После закупки всех необходимых материалов нужно разметить территорию, на которой будет стоять сооружение. Необходимо нарисовать прямоугольник 3 метра в ширину и 6 в длину . На шестиметровых сторонах нужно выкопать по три ямы для основных опор. Сделать их глубокими, примерно на 20−30 сантиметров глубже слоя промерзания земли.

Верхние части опор перед установкой в ямы нужно подготовить для крепления балок. Сделать это не составит большого труда. Для подготовки понадобится болгарка. Нужно разрезать конец трубы посередине на 100 мм. Одну образовавшуюся часть отогнуть на 90 градусов, тем самым создать место для крепления балки. В стоячих частях следует сделать отверстия для болтов, которыми и будут крепиться балки.

На дно ямок необходимо насыпать немного щебня. После этого опустить трубы и зафиксировать их растяжками. С помощью уровня нужно выровнять стойки. Необходимо учитывать, что одну сторону потребуется сделать выше для стока воды. Потом можно приступать к приготовлению раствора. Цемент, песок и щебень нужно смешать в пропорциях - 1:3:4. Готовый раствор необходимо залить в ямки с выставленными трубами в них. Когда бетон немного застынет, нужно зафиксировать верхние части труб, положив на них балки на заранее подготовленные места. Желательно подождать несколько недель, для того чтобы бетон хорошо застыл и набрал жёсткости.

В жаркую погоду бетон требуется поливать водой во избежание образования трещин. В морозы можно накрыть его слоем грунта. Но желательно строить при температуре 20 градусов без осадков. Тогда условия будут идеальными. Лучше подождать полного застывания бетона, но в случае необходимости к финальной части можно приступать уже через несколько дней.

Установка стропил и кровли

В основном для экономии средств используют металлочерепицу, шифер или профилированные листы. Все они стоят недорого и служат достаточно долго.

После застывания бетона можно браться за стропила и кровлю. Для этого необходимо:

• 18 квадратов выбранного материала для кровли;
• 160−200 саморезов;
• 120 мм гвозди (пачка);
• 6-метровые жёлоба;
• крепежи для желобов.

Для начала нужно установить балки между стойками. В качестве балок можно использовать деревянный брус. Но стоить отметить, что дерево со временем потрескается, и его жёсткость уменьшится. Поэтому мастера рекомендуют использовать две доски, которые скреплены между собой болтами.

Потом следует установка стропил и обрешётки. На ранее забетонированные трубы кладутся ребром сверху поперечные доски. Прикрепляются обычными болтами и гайками. После закрепления досок нужно установить поперечные доски.

При монтировании крыши сначала необходимо установить нижние листы. Потом поочерёдно требуется выкладывать на них новые слои. Если в конечном результате верхний лист вышел за края, то его нужно обрезать ножницами по металлу или болгаркой при использовании металлочерепицы.

Когда крыша установлена, нужно приступать к монтированию желобов для дождя . Необходимо отрезать 6 метров сливного жёлоба болгаркой. Потом прикрепить шурупами к основе крепежи и установить непосредственно в них жёлоб.

Строительство навесов - дело довольно лёгкое, если правильно выбрать материал, и как следует подготовиться.
