Для изготовления самогонного аппарата своими руками необходима емкость, подойдет фляга объемом 25 литров, в крышке фляги просверливается отверстие на определенную длину под переходник, который будет соединять трубку с крышкой фляги. В качестве переходника используйте латунные переходники для металлопластиковых труб (продаются в каждом Хоз. маге). Переходник подбирайте по размеру трубки, лучше если при покупке Вы возьмете ее с собой, чтобы не ошибиться.

Затем просто высверливаете в крышке фляги отверстие, и собираете аппарат по схеме показанной выше. Еще понадобится 2 шланга для охлаждения паров браги, при котором образуется самогон. Размер подбирается в зависимости от расстояния между раковиной и газовой плитой, лучше брать с запасом на 1- 1,5 метра.

Нам понадобятся:

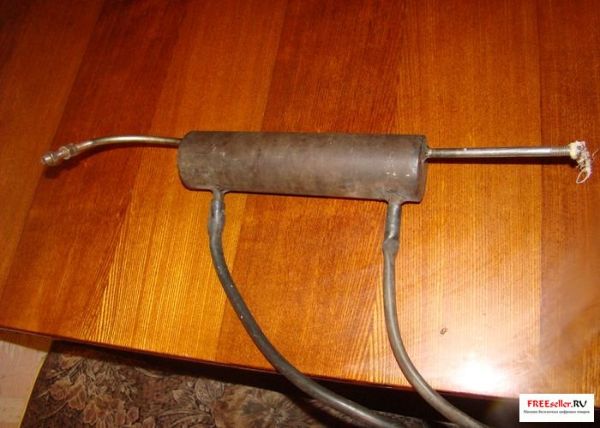

Рис.1 Схема дистиллятора для самогонного аппарата.

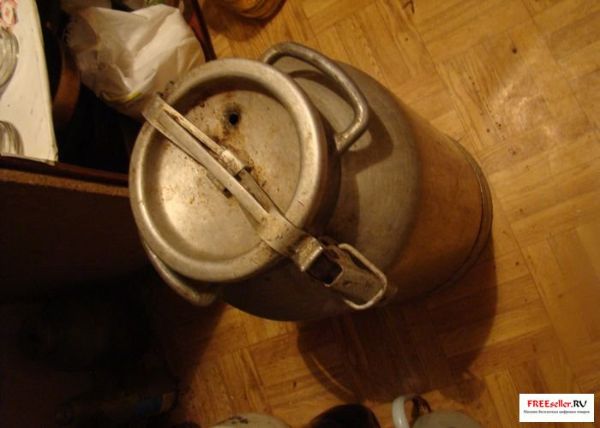

Рис. 2 Фляга или другая емкость для самогонного аппарата.

Рис.3 Шланг для подачи и выхода воды из дистиллятора самогонного аппарата.

Схема сборки самогонного аппарата

А вот фотографии данного самогонного аппарата:

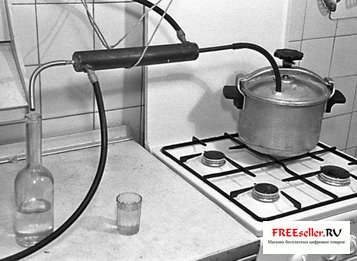

Как вариант: вместо фляги можно использовать кастрюлю, но в данном случае выход готового самогона за 1 раз будет меньше.

Запуск самогонного аппарата

После сборки самогонного аппарата по выше указанной схеме и подключения его через 1-й шланг к водопроводному крану, конец второго шланга можно положить прямо в раковину для слива воды. Фляга ставиться на сильный огонь. (Предварительно в флягу помещается сырье, о том как его приготовить будет сказано ниже.). Приблизительно через 30 минут из отверстия для выхода спирта закапает - спирт. Как только это произойдет, огонь требуется убавить до среднего и так до конца. Из приготовленного сырья, помещающегося в флягу (25 литров) получается до 6 и более литров самогона. Возможно и дальнейшая перегонка сырья до 7-8 литров выходв самогона, но тогда последня партия будет крепостью менее 40 градусов, в народе такой самогон называют каяж.

Например:

Партия самогона № 1 -3л крепостьью 70-80 градусов;

Партия самогона №2 - 3 л крепостью 40-50 градусов;

Партия самогона № 3 - 1-2 литра крепостью 30-39 градусов, иными словами каяж.

Во время приготовления спирта нужно периодически следить за аппаратом.

Способы приготовления сырья для самогона

1) В отдельную флягу наливается 20 - 22 литров воды, и растворяется в ней 1 кг дрожжей и 6 кг сахара, также добавляется 1 литр молока. Можно добавить прокисшего варенья, или компота. Оставленную смесь закрывают крышкой и оставляют бродить в теплом месте в течение 6 дней. После чего сырье готово к применению. Ниже приведены способы приготовления сырья без сахара и дрожжей.

Бонус. 150 рецептов самогона

Наиболее качественный самогон - т.н. хлебный. Раньше он был очень популярен на Украине. Крепкий, с мягким вкусом и легким похмельем. Потом с применением сахара и переходом на примитивные аппараты начал забываться. Ныне наблюдается возврат к изготовлению такого самогона.

ХЛЕБНЫЙ
Рожь, пшеницу, ячмень, просо, кукурузу, горох прорастить. Для этого размочить в теплой воде, расстелить тонким (до 2 см) слоем. Следить, чтобы зерно не прокисло. Проросшее зерно высушить, смолоть на муку. Вскипятить воду и в еще кипящую постоянно помещивая добавить эту муку. Размешивать до состояния жидкого киселя. Укрыть и дать выстояться часов 10 - 12. Разлить по мискам и остудить до комнатной температуры. Добавить дрожжи. На 12 ведер закваски - полкило. Бродит 5-6 дней. Перегонять на паровом аппарате. Из всех видов самогона - самый лучший. Если нет дрожжей, добавить килограм сухого гороха. Процесс брожения увеличится до 10 дней.
ХЛЕБНЫЙ С КАРТОШКОЙ
Сделать солод, как и в первом рецепте (прорастить зерно, высушить, смолоть). Сварить картошку, истолочь с той водой, что осталась при варке. Выложить в балию. Засыпать сверху солодовой мукой. Опять толочь до ровной киселеобразной консистенции. Все это должно быть очень горячим. Опять сверху присыпать остатками муки и оставить на ночь. Через 10-12 часов перемешать, перелить в бочку, добавить полкило дрожжей. Пусть бродит 5-6 дней. На 2 ведра солода 4-5 ведер картошки.
ХЛЕБНЫЙ НА ХМЕЛЮ
Пшеницу или рожь прорастить в деревянном корыте, переодически помешивая. Потом отварить картофель, помять его. Надо еще заварить хмель. Потом необходимо приготовить т.н. затер - в брагу, которая осталась с прошлого раза (1.5-2 л) добавить свареный хмель (3 л). Потом все вместе перемешивается - пшеница или рожь, картошка и затер. Зерно можно смолоть или пропустить через мясорубку. Поставить в теплое место. Стоит до тех пор, покуда не перестанет бродить и шуметь. На одно ведро зерна 2 чугуна картошки вареной (2 ведра).
Выход - 2 литра хлебного самогона.
ХЛЕБНЫЙ С ПЕЧЕНЫМ ХЛЕБОМ
Все так же, как и в предыдущем рецепте, но вместо картофеля - размоченный в кипятке ржаной или пшеничный хлеб. На 2 ведра солода 15-20 буханок хлеба.
ЕЩЕ СПОСОБ ХЛЕБНОГО
Прорастить полведра ржи, пшеницы или ячменя. Истолочь. Размочить в 15 литрах воды 10-12 буханок черного хлеба. Смешать. Добавить 750 гр дрожжей. Если хлеба мало (8 буханок), сварить чугун картошки. Перемять, смешать с зерном и хлебом. Брожение в теплом месте - неделю.
И ЕЩЕ
Пшеницу прорастить, перемолоть на мясорубке, кофемолке (можно истолочь). Добавить воду, дрожжи и поставить в теплое место. На 10 кг пшеницы 30 литров воды и 0.5 кг дрожжей.
* * *
Два последних способа технологически более просты, но лучший продукт получается при использовании предыдущих рецептов.
САХАРНЫЙ
6 кг сахара развести в 30 л теплой воды и добавить 200 г дрожжей. Поставить в теплое место. Для запаха можно добавить ветки смородины или вишни, или же сухой укроп. Через 6-7 дней закваска готова. Выход 6 л. Распространено мнение, что из килограмма сахара получается литр водки. При использовании парового аппарата "Заводка" 10 л хорошего продукта получается из 7 кг сахара. То есть не надо делать брагу излишне концентрированной по сахару. Он "перегорает" и уходит в отходы.
СВЕКОЛЬНЫЙ
Натереть на терку сахарную свеклу, отварить в печи, отдавить. На 30 л сока свеклы добавить 200 г дрожжей. Поставить закваску в теплое место. Через 5-6 дней она будет готова. Сахара добавлять не надо. Выход - 5 л.
ВТОРОЙ СПОСОБ
Натереть и испечь сахарную свеклу - 10-15-литровый чугун. Дать остыть, но чтобы свекла оставалась теплой. Добавить в нее 5-6 кг сахара и 10 л воды температурой 24-25 гр. Добавить дрожжи, разведенные в небольшом количестве воды. Дрожжей брать 500 г. Накрыть смесь. Поставить в теплое место. Пусть играет 3-4 дня. Перемешать. Готовность определяется временем, когда свекла опустится на дно посуды и сверху образуется корка.
ИЗ ВАРЕНЬЯ
Взять шесть литров испорченного варенья, развести его 30 л теплой воды, добавить 200 г дрожжей. Чтобы иметь больший выход самогона надо добавить еще 3 кг сахара. Закваску поставить на 3-5 дней в теплое место. Выход - 6л, а с добавлением сахара - 9л.
ИЗ ПАТОКИ
Патока - отходы производства сахара из свеклы. На одно ведро патоки добавить 200-250 г дрожжей и 25 л воды. Поставить в теплое место на неделю. Выход 6-7 л. Очень желательно полученное еще раз перегнать, т.к. за раз самогон получается с плохим запахом.
ИЗ СОКА ЯБЛОК
Перетереть и измельчить яблоки, сок выдавить. На 35 л сока добавить 3 кг сахара и 200 г дрожжей. Стоит в теплом месте и через неделю готово. Выход 6-7 л.
ИЗ СИРОПА (ЛЮБОГО)
6 л сиропа развести в 30 л воды и добавить 200 г дрожжей. Через неделю готово. Выход 7 л самогона.

ИЗ ДИКИХ ГРУШ
Собрать дички, ссыпать их в деревянную бадью или бочку до половины емкости. Пусть там гниют. Потом помять их деревянным мялом и пусть стоят 2-3 недели. Ничего абсолютно не добавлять. Выход - 3 л.
ИЗ СЛИВ
Три ведра слив помять и поставить бродить 2 недели. Воды не добавлять. Выход 3 литра. Если добавить сахар, выход, естественно, будет больше.
ИЗ ГРУШ
В 5 литров воды добавить 5 ведер испорченных садовых груш (вареных), 2 кг сахара и 200 г дрожжей. Поставить в теплое место на неделю. Выход - 8 л самогона.
ИЗ КРАХМАЛА
На два ведра воды добавить 10 кг крахмала и заварить как кисель. Потом добавить 500 г дрожжей и 1 кг сахара. Выстойка 3-5 дней. Выход - 11 литров водки.
ИЗ КОНФЕТ
5 кг конфет (с начинкой) развести в 2 ведрах теплой воды. Выстойка 4-5 дней. Выход - 5 литров.
ИЗ ХАЛВЫ
10 кг халвы развести в 15-20 л теплой воды. Выстойка 8 дней. Выход - 10 л самогона, но при этом сохраняется запах подсолнечного масла. Чтобы его убрать, можно добавить в водку веточку мяты.
ИЗ СУШКИ
2 кг сухих яблок или груш заварить в ведре воды. Добавить 3 кг сахара и 300 г дрожжей. Все это плотно закрыть, оставив небольшое отверстие. Неделю пусть стоит в теплом месте. В эту закваску перед производством добавить пучок чебреца сухого. Выход 3,5 л самогона.
ИЗ ВИНОГРАДА
Сок выдавить на вино, а на ведро того, что осталось доба- вить 100 г дрожжей и 5 кг сахара. Развести в 30 л воды. Выстойка 1 неделя. Выход - 7 л водки очень светлой.
КОМБИНИРОВАННЫЙ
20 стаканов пшеницы, 3 л воды, 1 кг сахара. Смешать. Пусть 5 дней стоит в тепле. Потом добавить 5 кг сахара и 18 л воды. Бродит 7-8 дней. Брага на вкус должна быть горькой. Процедить. Если в оставшийся жмых добавить 5 кг сахара и 8 л теплой воды, выстоять 8-10 дней, снова можно получить 12-15 л самогона.
ИЗ ТОМАТНОЙ ПАСТЫ, САХАРА И ПИВА
На 30 л воды - одна банка томатной пасты, одна бутылка пива, 10 кг сахара. Размешать, дать выиграться в теплом месте, перегнать. Выход 7-8 л.
БЕЗ ДРОЖЖЕЙ И САХАРА
В этом рецепте дрожжи и сахар заменены запаркой и солодом. Запарка: в 2 л воды заварить одну пригоршню свежего хмеля (сухого - две), дать немного настояться, отвар процедить, в еще теплом размешать пригоршню муки. После кратковременной выстойки (30-40 минут) запарка готова. Солод: прорастить зерна ржи, высушить и смолоть. В основной продукт (свеклу, картошку, яблоки, груши и т.
д.) добавить запарку и солод, развести водой до полужидкого состояния, дать выиграться в теплом месте, перегнать. Расход: на данное количество запарки - 3 кг солода и пол-
ведра (5-6 л) основного продукта. Выход - 3 л.
"МЕДОВУХА"
4 банки (700 граммовых) меда, 1 банка (3-х литровая) сиропа, 27 литров воды, 300 г дрожжей. Стоит в теплом месте неделю. Выход 7 л.
ГОТОВЫЙ ЗА СУТКИ
На 1 кг гороха надо 5 кг сахара, 500 г дрожжей и 15 л теплой воды. Добавить 1 л парного молока. Стоит сутки. Выход - 5 л водки.
ГОТОВЫЙ ЗА СУТКИ
(2-й способ) 5 кг сахара, 25 л кипяченной воды, 500 г дрожжей, 25 средних сырых картофелин, 3 стакана молока, 4 буханки хлеба. Все смешать. Перебраживает за 24 часа.
...И ЗА 2 ЧАСА 10 кг сахара, пачку дрожжей, 3 л молока, 3-4 ведра воды влить в стиральную машину. Крутить 2 часа. Дать отстояться, и можно перегонять.

На рынке можно найти десятки . Но, приобретая готовое решение, вы не только переплачиваете изготовителю круглую сумму за совершенно ненужные в самогоноварении красивые элементы, но и не можете быть уверены в качестве материалов изготовления.

Как реализованы и сколько прослужат трубки, из чего сделан куб, насколько долговечны герметизированные соединения?

Именно поэтому опытные адепты самогоноварения предпочитают изготовление самогонного аппарата приобретению готового. В одной из статей мы рассказывали о этого устройства, пришло время рассказать, как собрать самогонный аппарат с нуля для домашнего использования.

Из этой статьи вы узнаете, как сделать самогонный аппарат своими руками, какие материалы использовать, чтобы самогонный аппарат для дома прослужил несколько лет, как чистить самогонный аппарат, стоит ли тратить время на сбор аппарата с сухопарником и барботером (и что это такое). Поехали, вперед к идеальному алкоголю!

Сперва кратко опишем основные элементы, которые содержит любая схема самогонного аппарата, оснащенная холодильником (наличие этого элемента существенно ускоряет процесс, поэтому рекомендуем даже не рассматривать чертежи устройств без принудительного охлаждения) после чего расскажем, как их можно сделать самому, и как добиться максимальных КПД и долговечности.

Итак, основные элементы конструкции следующие:

• Соединительные элементы.

Перегонный куб

Именно здесь будет происходить нагревание браги . Вследствие термического и химического воздействия этот элемент подвергается угрозе разрушения, что диктует особые требования к материалам.

Например, перегонный куб из алюминия использовать нельзя – такая конструкция будет крайне недолговечной (в наше время алюминий не рекомендован к использованию даже в качестве материала кастрюль из-за оксидной пленки, которая может попасть в организм).

Отличным вариантом является использование медных кубов , но стоимость меди высока, поэтому ее применение целесообразно только в случае, если емкость уже имеется. Если же нет – посмотрите в сторону эмалированной посуды, которая не вступает в реакцию с кислотами и спиртами. Хорошая эмаль выдержит порядка четырех лет спокойной работы, и около 2х лет работы «на износ».

Неплохим вариантом может стать и куб из нержавейки , но потребуйте у продавца документы, поскольку зачастую мошенники под видом нержавеющей стали продают оцинкованную, которая не отличается такой устойчивостью к химическому воздействию.

Различаются перегонные кубы и по габаритам. Размеры емкости можно выбрать, примерно прикинув объем необходимого к получению продукта.

Как правило, для изготовления самодельного домашнего самогонного аппарата выбирают емкость объемом от 25 до 35 литров.

Для примерной оценки – 30 литровая емкость позволяет получить за одну перегонку порядка 2.5 литров чистого спирта.

Соединительные элементы

Абсолютно любая схема самогонного аппарата содержит трубки – те элементы, по которым будут идти газ и жидкость. От правильного выбора материалов трубок зависит не только удобство производства алкоголя, но и безопасность употребления готового продукта .

Приводим несколько простых правил, которые позволят вам произвести химически чистый, безопасный для употребления продукт.

Основной вопрос – из чего можно сделать самому соединения, чтобы готовый алкогольный продукт не содержал вредных для здоровья человека примесей?

Оптимальным вариантом станет использование трубок, изготовленных из нержавеющей стали – этот материал обеспечит полное отсутствие вредных примесей, кроме того именно нержавейка обеспечит необходимую долговечность.

При покупке материалов для производства аппарата для самогоноварения рекомендуем озаботиться приобретением штуцеров и фитингов , которые позволят использовать трубки различного диаметра поперечного сечения. А для герметизации этих элементов конструкции лучше всего подойдет самое обычное тесто, которое гарантированно не окажет влияние на качество получаемого дистиллята.

Что такое сухопарник?

Самогонный аппарат с сухопарником предполагает чуть большее количество трудозатрат на производство, но при этом обеспечит существенно более высокое качество продукта.

Сухопарник является именно тем элементом, который обеспечит удерживание элементов. Строго говоря, его использование не является обязательным, и многих пугает сам факт наличия лишнего элемента в принципиальной схеме устройства.

Пугаться не стоит – для его внедрения в конструкцию от вас потребуется лишь найти емкость, объем которой в 10 раз меньше объема перегонного куба и крышку для этой емкости.

Далее в крышке необходимо сделать два отверстия , в которые через штуцера подвести шланги. И эти несколько простейших шагов позволят вам получить гораздо более чистый продукт. Согласитесь, игра стоит свеч!

Ректификация самогона в домашних условиях

Ректификатор (он же часто называется ректификационной колонной) – элемент самогонного аппарата, позволяющий разделить жидкость на фракции и дать на выходе чистый продукт , напрочь лишенный примесей сивушных спиртов, метанола и ацетона.

Самогонный аппарат с ректификационной колонной позволит вам получать абсолютно чистые и безопасные к употреблению настойки и иные напитки.

Но при этом стоит учесть, что ректификационная колонна позволит получить именно отделенный этиловый спирт, поэтому использование этого элемента целесообразно не при производстве, например, а именно при задаче, состоящей в получении чистого алкоголя.

Двойная перегонка

Получение наиболее качественного продукта – это именно та задача, которую ставит перед собой любой человек, собирающий самогонный аппарат в домашних условиях. Для того, чтобы ваш аппарат стал давать наиболее чистый продукт, следует учесть следующие этапы производства алкоголя:

1. . Слишком высокое содержание спирта в жидкости может привести к появлению пожара, поэтому перед повторной перегонкой следует уменьшить крепость браги . То есть, если у вас есть сырье крепостью в 40 градусов – следует разбавить его в два раза, чтобы получить сырье с содержанием спирта в 20%.
2. . После разбавления сырья его следует качественно очистить. Для очистки можно использовать, например, (вполне себе классический прием, которым пользовались еще наши деды). Если решили очищать сырье именно этим способом – разведите 3 грамма марганцовки в 300 мл горячей воды . Полученный раствор стоит влить в самогон, перемешать и дать настояться минут 20-25. После чего добавьте столовую ложку соли и соды, которая и так есть у каждой домохозяйки. Через пару часов качественно процедите смесь через фильтр из ваты и марли.
3. Собственно, . Первая дистилляция практически не имеет никаких отличий от повторной перегонки. Опытные «варщики» точно расскажут вам о трех стадиях получения готового алкоголя, обычно они называют их «голова», «тело» и «хвост» . Если совсем вкратце – первая фракция, порядка 10% от спирта не рекомендуется использовать в качестве «питья» ни при каких условиях. Вторая фракция – порядка 80% — двойной самогон, ради которого все и затевалось. Третья фракция – «хвосты» — это то, что мы можем использовать для повышения крепости последующей браги.

Повторная перегонка браги позволяет существенно повысить крепость продукта (до 70 оборотов!) и избежать необходимости дальнейшей очистки полученного напитка. Домашние достаточно специфичны, но при этом позволяют добиться получения гораздо более крепкого напитка, что является целью многих из наших сограждан.

В этой статье мы с вами узнали, в чем заключается изготовление самогонного аппарата своими руками, рассмотрели, как сделать дома все элементы конструкции самогонного аппарата. И – главное – теперь мы знаем, что такое двойная перегонка, и как собрать своими руками самогонный аппарат двойной перегонки.

А выбор, как и всегда, за вами – производить ли домашнее вино, или же, вооружившись свежими знаниями, подготовиться к получению наиболее крепких напитков. Но, что бы вы ни выбрали, знайте – процесс изготовления алкогольных напитков своими руками наверняка увлечет вас, возможно, даже станет главным хобби вашей жизни . Желаем успехов в производстве !

Своими руками? Какие использовать материалы, оборудование, как правильно выбирать ёмкости? В данной статье даны чёткие инструкции, описана конструкция самогонного аппарата со схемами и точными чертежами. Следование рекомендациям специалистов поможет создать дома агрегат для перегонки браги, затратив минимум средств и сил.

Здесь полностью описан процесс на примере создания реального агрегата. Этот самогонный аппарат был сделан своими руками более 2-х десятилетий назад, он по сей день исправно работает и выдаёт готовый продукт отличного качества. Чтобы ваш самодельный помощник прослужил не меньше, стоит тщательно выбирать материалы. Алюминиевые и медные не пригодны для таких целей. Обычная сталь также вступает в реакцию с кислыми средами. Наш выбор должен пасть на те материалы, которые могут безопасно взаимодействовать с пищевыми продуктами. Это титан и нержавеющая сталь. Сплавы с титаном очень дорогие, и целесообразно во многих случаях выбрать магазинный самогонный аппарат, а своими руками соорудить что-то иное.

Детали и тару из нержавеющей пищевой стали найти достаточно просто, они есть в каждом доме. Не стоит использовать резиновых шлангов и прокладок. При контакте со спиртосодержащими напитками и продуктами они начинают негативно отражаться на их запахе и вкусе. Во времена создания этого агрегата для самогона высококачественного силикона было не достать. Поэтому уплотнительные элементы выполнены из натуральной кожи хорошей выделки.

Качество ёмкости для нагрева браги сильно влияет на качества конечного продукта. Можно для этого приспособить молочный бидон. Промышленная тара объёмом 38-40 литров выполнена из пищевого алюминия. Герметизация обеспечивается благодаря наличию специальному зажиму. Если подобной тары нет в наличии, в компании «Алкоприбор» можно приобрести специальные баки и бидоны и нержавеющей стали высокого качества.

Один из важных элементов самогонного аппарата – охладитель. В простейших чертежах можно увидеть, что он представлен металлическим змеевиком. Рекомендованный диаметр – 8-10 мм. Но всё зависит от габаритов всей конструкции и объёма перегоняемой браги. На рисунке показано, как сделать змеевик для самогонного аппарата своими руками. В качестве основы, на которую навивается тонкостенная трубка, можно использовать любой ровный и гладкий предмет с круглым ровным сечением. Отлично подойдёт для таких целей и стеклянная бутылка, например, от вина.

На рисунке показано создание охладителя из нержавеющей трубки, которая наматывается на брусок диаметром 35 мм. Изначально необходимо засыпать будущий змеевик песком, чтобы он в процессе намотки не деформировался и не сломался. Концы можно закрыть пробками либо зажать плоскогубцами. 2 метра – оптимальная длина заготовки. С одной стороны к прутку необходимо приварить гайку подходящего диаметра так, как показано на рисунке. После того, как змеевик готов, концы следует освободить, песок высыпать. Затем тщательно промыть охладитель проточной водой.

В примере для корпуса холодильника используется труба диаметром 75мм. В нижней и верхней части были выполнены отверстия диаметром 8мм., через них будут впоследствии выведены концы змеевика самогонного аппарата, сделанного своими руками. Охладитель необходимо поместить, согласно чертежу, далее надеваются крышки и патрубки, все детали хорошо привариваются. На следующем этапе важно проверить герметичность конструкции. Необходимо приварить штуцер с резьбой наружного типа, он должен быть в отверстии на подаче воды. Самодельный холодильник для самогонного аппарата готов.

Рассматриваемый аппарат показал на практике отличную пропускную способность конденсата – до 8 литров в час. Но для этого важно придерживаться схемы, трубка должны быть не менее 2-х метров длиной. Если хотите получить хороший домашний самогон, гнать самогон стоит при скорости не более 3-х литров в час. При более высоких показателях в самодельных аппаратах может наблюдаться интенсивное кипение браги. А это – поступление в самогон лишних примесей, что является отрицательным моментом. При сборке охладителя важно не нарушать правила: подаётся холодная вода снизу, а отработанная сливается через верхнее отверстие. Если сделать наоборот, эффективность теплообменного узла падает в разы, за счёт противохода жидкости.

Линия ПГС (паро-газовой смеси) должна оснащаться отстойником, который располагается между охладителем и перегонным баком. Это необходимо для задержки и сбора тяжелых фракций (сивушных масел).

Между баком и холодильником на линии паро-газовой смеси (ПГС) желательно поставить отстойник, который улавливает тяжелые фракции, качество продукта при этом значительно улучшается. За неимением лучшего, для сброса сивухи можно использовать стандартную стеклянную банку с подведёнными к ней трубками.

На чертеже самогонного аппарата представлен корпус, который выполняется из нержавеющей стали. В цилиндре, роль которого играет труба диаметром 57мм, следует просверлить 2 отверстия диаметром 8мм. В них следует установить изогнутые трубки, как показано на эскизе. К верхней трубке приваривается штуцер, важно, чтобы у него была наружная резьба. Швы необходимо хорошо проварить, чтобы обеспечить герметичность отстойника. Внутренняя часть цилиндра комплектуется 2-мя завихрителями, расположенными на противоположных стенках. При подсоединении крышек в торцах отстойника следует помнить, что верхняя должна быть глухой. А в нижнюю деталь монтируется патрубок через заранее подготовленное отверстие, как показано на чертеже самогонного аппарата, а точнее, отстойника для него.

Принцип работы данного блока: ПГС попадает в цилиндр. Одновременно смесь расширяется и проходит по созданному лабиринту, в процессе чего выпадают в осадок сивушные масла, они выводятся через нижний патрубок по резиновой трубке. На время отбора продукта трубку можно пережать обычной бельевой прищепкой. Слив осадка можно проводить 1 раз в час, за это время он не успевает подняться до патрубка и испортить готовый продукт.

Выполнив все отдельные элементы по чертежам самогонного аппарата, можно собрать всю конструкцию. Изначально необходимо выполнить отверстие в крышке молочного бидона, через него пропустить внутрь трубку с резьбой наружного типа. С внутренней стороны крышка должна уплотняться прокладкой. Сверху на резьбу навинчивается гайка из нержавеющей стали. Верхняя часть также уплотняется прокладкой из силикона (кожи), устанавливается штуцер и закрепляется. Затем необходимо приварить трубку, выходящую из нижней части отстойника. Хорошо проверить её соединение со штуцером на герметичность. Посредством гайки к трубке, ведущей из отстойника домашнего самогонного аппарата, крепится накидная гайка.

Теперь самогонный аппарат, сделанный своими руками и усилиями, полностью готов к работе. Перед заливкой браги необходимо ещё раз проверить герметичность всех швов и резьбовых соединений.

(+18) Водка дорожает и качество её часто вызывает сомнения. Поэтому иногда (в праздник) угостить гостей хочется безопасным для здоровья напитком. Самогонный аппарат можно купить, а можно и сделать из подручных материалов своими руками. Подробное описание конструкции самогонного аппарата с чертежами далее в статье.

Статья предназначена для лиц не моложе 18 лет!!!

Подробное описание изготовления самогонного аппарата

Свой самогонный аппарат я сделал сам своими руками лет двадцать назад и с тех пор он мне исправно служит. Начинать надо с подбора материала. Медь, алюминий, обычная сталь не годятся для этой цели, поскольку не являются пищевыми материалами. Аппарат надо делать из нержавейки или титана. по возможности стараться не применять резиновые детали (прокладки, шланги), которые могут контактировать со спиртовым паром. Это резко ухудшает вкус и запах продукта. Я старался все соединения делать резьбовые и если применял прокладки, то только из кожи. В качестве емкости для нагрева браги очень удобно использовать молочный бидон емкостью 37-40 литров, в нем есть штатный зажим для герметизации и все материалы заведомо пищевые.

Главной частью любого самогонного аппарата является:

• теплообменник,
• холодильник,
• змеевик, омываемый водой.

Змеевик своими руками

Змеевик делается из тонкостенной нержавеющей трубки d8-10 мм, длиной около 2-х метров.

Сделав несложное приспособление, змеевик можно навить вручную.

Приспособление состоит из трубы или прутка d(наружный) 35 мм, к которому приваривается гайка М8-10 в зависимости от диаметра трубки змеевика.

Трубка длиной 2 метра засыпается сухим песком, с двух сторон закрывается пробками. Затем трубка пропускается через отверстие гайки, короткий конец приспособления зажимается в тисках и вокруг длинного конца прутка производим навивку змеевика. После навивки пробки вынимаются, песок высыпается, трубка промывается проточной водой.

Холодильник

Корпус для холодильника сделал из нержавеющей трубы d76мм, проточив ее по наружи до d75мм. В корпусе сверху и снизу сделал отверстия d8мм для установки патрубков подвода и отвода воды. Две крышки d75мм с отверстиями d8мм(использовал трубку для змеевика d8мм) для выхода концов змеевика. В корпус устанавливается змеевик, устанавливаются крышки, отверстиями на трубки змеевика, заваривается герметично. Вставляются патрубки и также завариваются. Холодильник проверяется на герметичность. К трубке змеевика на подаче ПГС приваривается штуцер с наружной резьбой.

Холодильник наш готов.

Из своего практического опыта могу Вас заверить, что змеевик, сделанный из трубки длиной 2 метра, успешно справляется c конденсацией 8 литров продукта в час. Гнать самогон следует со скоростью не более 3 литров в час, иначе брага бурно закипает и в готовый продукт выносится большое количество примесей.

И еще один нюанс: при подключении холодильника прямая подача холодной воды идет снизу, обратка(отработанная вода) сливается сверху. В противном случае возникает противоход жидкости и эффективность теплообмена значительно падает.

Отстойник своими руками

Между баком и холодильником на линии паро-газовой смеси(ПГС) желательно поставить отстойник, который улавливает тяжелые фракции, качество продукта при этом значительно улучшается. В самом простейшем случае это стеклянная банка с двумя трубками.

Я сделал отстойник таким образом.

В цилиндре из нержавеющей трубы d57 мм просверлил два отверстия d8мм(см. эскиз), в которые установил трубки, предварительно изогнутые. К трубке, установленной в верхнее отверстие отстойника, со стороны холодильника, приварил штуцер с наружной резьбой. Трубки приварил герметично к отстойнику. Внутрь цилиндра приварил два пятака(завихрители) с зазорами на противоположных сторонах. Две крышки, верхняя глухая, нижняя с отверстием для установки патрубка вывода осадка. Парогазовая смесь поступает в цилиндр, расширяется и проходит по лабиринту, сивушные масла при этом выпадают в осадок и выводятся через нижний вентиль(у меня на этот патрубок установлена резиновая аптечная трубка, которую закрываю на время отбора продукта обычной прищепкой). Опять таки из личного опыта могу Вам сказать, что сливать осадок из отстойника достаточно через каждый литр полученного продукта.

Осадка за это время набирается не много и он не доходит до нижнего патрубка ПГС.

Сборка аппарата

Теперь собираем всю нашу систему в единое целое. В крышке молочного бидона сверлим отверстие, вставляем в него трубку c наружной резьбой, внутри крышки устанавливаем на трубку прокладку и навинчиваем гайку, изготовленную из нержавейки. Снаружи также устанавливаем прокладку, навинчиваем штуцер, соединение тщательно затягиваем. К щтуцеру приваривается трубка, идущая от отстойника с нижней его части. Затем с помощью накидной гайки крепится холодильник к трубке отстойника.

Наш самогонный аппарат, сделанный своими руками, готов к работе.

(Источник:alcopribor.ru)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

Аккумуляторная батарея — один из важных элементов в автомобиле. За ней нужно следить и вовремя заряжать, особенно зимой, а также когда долго автомобиль не эксплуатируется. Для этого нужно зарядное устройство. Можно купить, а можно собрать из недорогих деталей, что обойдётся гораздо дешевле магазинного, а по характеристикам и надёжности превосходящего некоторые продающиеся сейчас экземпляры.

Самогонный аппарат – это, во времена «сухого закона» единственное, что спасало людей перед проведением каких-либо мероприятий: день рождения, свадьба и так далее.

В советское время самогоноварение считалось уголовно наказуемым делом. Ведь этот алкоголь, в отличие от водки, является экологически чистым. Бражка для него настаивается на дрожжах, сахаре, пшенице или свёкле. А для придания вкуса, можно использовать различные добавки: чернослив, сборы трав, мяту, дубовые щепки, березовые почки и другие компоненты. Поэтому дома умельцы делали самогонный аппарат из подручных материалов.

Один из наиболее популярных и простых вариантов – это конструкции из молочного бидона. Причем алюминиевый бидон использовать нельзя, так как это материал вступает в реакцию со всеми химическими элементами. А в самогоне первой очистки содержится большое количество вредных примесей: сивушные масла, ацетон и прочие. То есть, при интенсивном использовании, через какое-то время алюминиевый бидон превратится в дуршлаг.

Как сделать самогонный аппарат?

• Для начала понадобится сам бидон. Если получится найти его из нержавеющей стали, то будет просто отлично. Объем – не меньше 30 литров
• Дальше, понадобится змеевик. Змеевик нужен для улучшения теплообмена между двумя средами. Он является практически основной частью конструкции. Даже в советское время, когда милиция искала «самогонщиков» изымали именно его. Для змеевика лучше взять медную трубку, диаметром примерно 12 мм. Для того, чтобы ее изогнуть дома, можно использовать деревянную ручку швабры или лопаты. Если ничего подходящего нет, то просто взять кусок трубы, плотно набить песком или содой, утрамбовать и намотать вокруг трубы несколько витков. Аккуратно снять витки и обрезать трубу. Причем, надо вверху и внизу оставить ровные куски трубы
• Затем витую часть змеевика надо разместить внутри трубы (например, можно отрезать от канализационной подходящего диаметра), отступив от витой части по три сантиметра с каждой стороны

• После этого, к той же трубе (будет играть роль холодильника), с внешней стороны крепим переходники для привода и отвода холодной и нагретой воды соответственно. Желательно, заранее представлять, где будет подключаться вода дома, и сделать переходник в этом направлении. Для герметизации можно воспользоваться тестом. Высыхая, оно плотно закроет малейшие отверстия и не даст драгоценной жидкости просочиться наружу
• Следующий шаг – закрыть верхнее и нижнее отверстия отрезка канализационной трубы заглушками. Их можно вырезать из жести, из меди или другого материала. В центре их заранее сделать отверстия для концов змеевика. Все стыки наглухо загерметизировать, используя то же самое тесто
• Если вместо пластиковой трубы, используется металлическая (холодильник), то торцевые заглушки можно приварить к ней, а сверху залить смесью эпоксидной смолы и серебрянки. Эпоксидка, сама по себе, достаточно хрупкая, поэтому ее нужно обязательно смешивать с другим компонентом, чтобы получилась защита «на века»
• Можно холодильник соединить с сухопарником. Это необязательно, но желательно для улучшения качества самогона. Так как попадая в него, сивушные масла остывают и, потеряв температуру кипения, остаются в сухопарнике в виде осадка

Делаем сухопарник

• Для того чтобы его собрать дома потребуется стеклянная банка с плотно завинчивающейся крышкой
• В ней нужно прорезать два отверстия: в одно из которых будет входить конец патрубка от бидона, а из другого – выходить в холодильник
• Для этого, по диаметру переходников (штуцеров) очертить на крышке окружности, аккуратно вырезать их, установить переходники и плотно завинтить гайки

• Для надежности, места стыков можно обработать лаком или тем же сырым тестом
• Последний шаг – закрыть крышкой банку и так же загерметизировать место стыка
• Затем, крышку на бидоне плотно герметизируем и врезаем в нее трубку, для подсоединения к сухопарнику, а его, в свою очередь, нужно подсоединить к холодильнику

Не стоит устанавливать холодильник ни горизонтально, ни вертикально. Оптимальный угол наклона – не больше 40 градусов.

Собираем все детали вместе

Следующий шаг. Необходимо подсоединить к импровизированному холодильнику два шланга для привода и отвода воды. Можно трубку для холодной воды подсоединить непосредственно к крану, а можно врезаться в систему, установив тройник на трубе. Шланг отвода подогретой воды дома можно просто опустить в раковину.

Перед первым использованием аппарата стоит проверить всю систему и перекипятить чистую воду в течение нескольких часов. Для того, чтобы сделать самогонный аппарат такой конструкции дома ни схема, ни чертежи не понадобятся.

Можно сделать электрический самогонный аппарат дома. В этом случае уже понадобится и чертежи и схема и предварительный расчет потребляемой энергии и мощности тенов, которые устанавливаются в перегонный бак.

Кроме полноценных конструкций есть варианты мини-аппарата. Например, из обычной жестяной банки из-под колы или коктейля и обычной трехлитровой. Кроме этого, есть подарочные варианты мини-конструкции подобного типа. Подарив такой мини-аппарат, можно потом с гордостью говорить, что преподнесли в подарок мини-завод по производству спирта.

Самогонный аппарат из подручных средств

А самый простой аппарат для самогоноварения дома – это обычная кастрюля, на дне которой - вода.

• На дно ее устанавливается подставка для емкости, а закрывается такое сооружение тазиком подходящего диаметра. Края для герметичности заклеиваются тестом или глиной
• Кастрюля с бражкой ставится на огонь, брага постепенно испаряется, охлаждается от таза-крышки и капает в емкость
• Тут, главное, правильно рассчитать объем продукта. Примерно из 4 литров браги, получается литр готового продукта

Поэтому, если вас не устраивает качество покупного алкоголя, то можно переходить к решительным действиям и удивить друзей самогоном собственного приготовления.
