Пример монтажа электропроводки в квартире на видео

Замена электропроводки в квартире своими руками, как правило, приурочивается к капитальному ремонту. И составляет, пожалуй, самую сложную его часть. Соответственно – и цена. В областном городе в средней полосе РФ профессиональная замена проводки стоит примерно 1000 руб. на 1 кв.м общей площади жилья. Браться за самостоятельную замену проводки нужно лишь в том случае, если ремонт необходим, а вы стеснены в средствах.

Медь, земля и дозы

Замена электропроводки в жилом помещении держится на трех китах:

1. Замена алюминиевых проводов на медные.
2. Переход со схемы электропитания TN–C (глухозаземленная нейтраль) на TN–C–S (с защитным заземлением потребителей).
3. Переход от разводки проводов разветвлением на подключение групп отдельными ветвями.

Поясним по порядку:

Алюминиевая электропроводка благодаря своей дешевизне и экологичности (добыча и выплавка меди тогда были чрезвычайно вредными производствами) получила широкое распространение в мире в 30-х – 60-х годах. Однако со временем выяснилось, что алюминий для электропроводов непригоден:

• В течение 20 лет в цепях под током в металле происходят изменения, суть которых полностью не ясна до сих пор; прежде всего – алюминий становится очень хрупким, и на проводку из него буквально дышать нельзя.
• При малейшем попадании влаги алюминий подвержен электрокоррозии, распространяющейся под оболочку; целый на вид провод оказывается истонченным до волоска; отсюда – внезапные отказы, самые аварийные.

Алюминий – мягкий металл. Из-под винтов клемм он выдавливается, скрутки ослабевают, а пайка алюминия сложна, дорога и относится к числу вредных производств. Поэтому алюминиевые контакты ненадежны.

У проводов ЛЭП срок службы менее 20 лет, и там пороки алюминия не сказываются. Но в квартирной проводке алюминий ныне запрещен.

Советская схема электроснабжения TN–C применялась вынужденно, из-за необходимости массовой электрификации с условиях острого дефицита цветных металлов и большой протяженности коммуникаций в огромной стране. С 1997 г. в РФ принята система электроснабжения TN–C–S, обеспечивающая безопасность потребителей независимо от состояния электросети. От СССР осталось множество незаземленных многоэтажек, но раз проблема есть, ее нужно решать; не «сверху», так своими силами.

Разветвительная схема разводки также применялась вынужденно, и по тем же причинам, что и TN–C. При этом к более мощным проводам квартирного ввода по их длине подключались ответвления к группам. Ответвления делались в распределительных коробках – электродозаторах (дозах); главная квартирная доза располагается рядом со счетчиком.

Каждое ответвление – снятая изоляция и скрутка либо клеммы: ненадежно и чувствительно к замоканию. Ныне еще не узаконена (но дело к тому идет), но общеупотребительна разводка ветвями: от ввода к каждой группе подключений идет отдельный цельный кусок кабеля в двойной или тройной изоляции. Никаких скруток и клемм, влаги не боится.

Этапы работы

Расходы на монтаж электропроводки можно сократить вдвое и более. Дело в том, что замена электропроводки производится в пять этапов:

1. Разработка схемы электроснабжения квартиры (дома).
2. Составление плана разводки электропроводки, его утверждение и регистрация совместно со схемой электроснабжения.
3. Устройство ремонтной времянки.
4. Прокладка электропроводки.
5. Установка механизмов (выключателей, автоматов), точек подключения (розеток) и стационарных электроприборов (осветительных приборов, теплого пола, стиральной машины, кондиционера, электродуховки и т.п.).

До начала работ по замене электропроводки должно быть по возможности устроено защитное заземление или обеспечено защитное зануление. Однако его устройство – .

Разводка электропроводки по точкам осуществляется на последнем этапе в ходе установки механизмов, автоматики, точек подключения и электроприборов.

На каждом из этапов замены электропроводки можно сэкономить. В целом можно уменьшить расходы наполовину и более – до 650-450 руб/квадрат, в зависимости от того, что у вас получится самостоятельно, а что придется поручить специалистам.

Схема электроснабжения

Взгляните на рисунок в разделе. Пока только взгляните. Дадим некоторые пояснения. Во-первых: kWA – счетчик электроэнергии; УЗО – устройство защитного отключения. Во-вторых – схема электропитания выполняется однолинейной.

Обратите внимание на две косые черточки, перечеркивающие обозначение провода. Это значит, что в реале там два провода – фазный L и нулевой N (нейтраль), проложенные вместе. Защитный провод PE не перечеркнут, значит он идет отдельно. Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся.

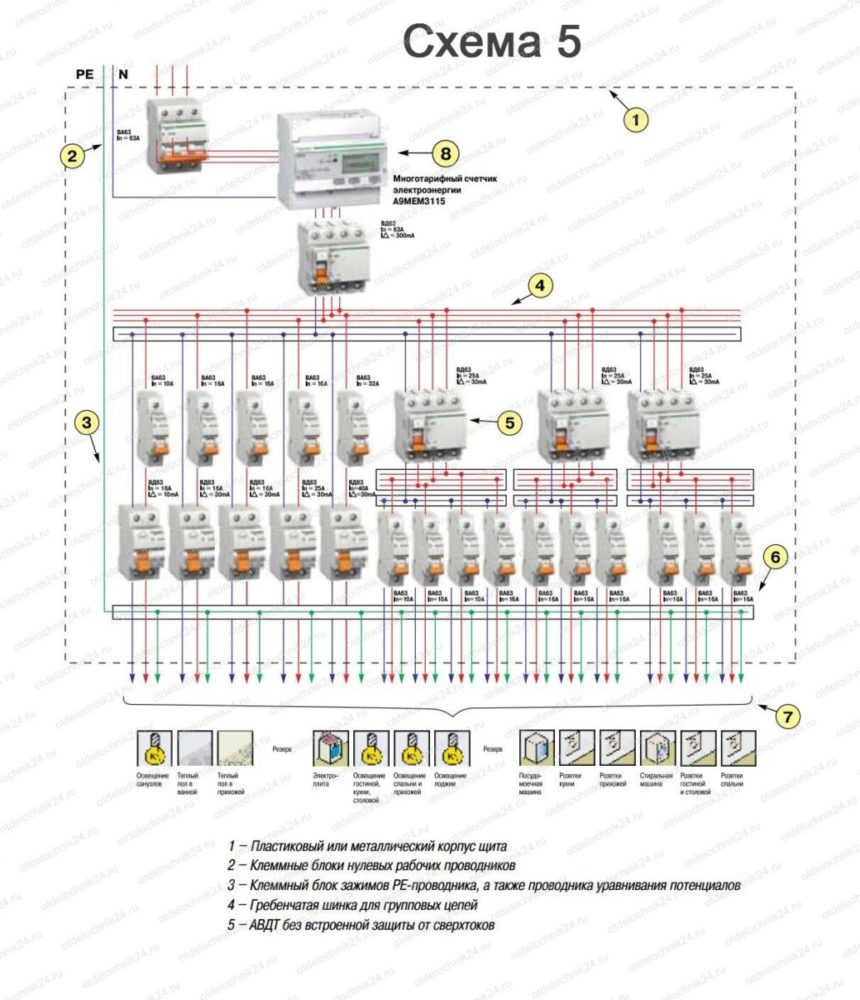

Теперь рассмотрите рисунок внимательно. Это однолинейная схема электропитания элитной квартиры на 200 кв. м. Если вам в ней в общем все понятно, вы сможете вычертить свою схему электроснабжения, даже если у вас нет электротехнического образования и чертить вы не умеете.

В худшем случае у вас получится аляповатый эскиз. Но по нему ищущий подработку студент-старшекурсник или пенсионер-электрик сможет за полвечера и недорого вычертить правильную схему. А если поручить схему практикующему специалисту с приличной и без того зарплатой, то влетит это в копеечку. Хлопот же вас не убавится: ведь ему нужны исходные данные.

Продумываем электроснабжение

Правильная электропроводка в доме зависит прежде всего от потребляемой мощности. В коттеджных поселках дают лимит потребления 10-20 кВт на жилье, но в городской квартире это нереально: либо все время будет выбивать автомат в подъезде, либо, что еще хуже, погорит домовая проводка. А в старых домах, где чаще всего замена проводки и требуется, заложен «хрущевский» лимит в 1,3 кВт; на пределе – 2 кВт.

Однако все сразу никто не включает. Даже летом, когда работают кондиционеры, они включаются не в такт. Здесь случайность работает на потребителя: при среднестатистической потребляемой мощности в 4,3 кВт домовая проводка держится. Этот лимит и закладываем в основу расчета. Правда, если летом вы затеете стирку или глажку, кондиционер с бойлером придется выключать, иначе главный автомат вырубит всю квартиру. Но с этим уж придется примириться.

Не вдаваясь в подробности расчета, сразу дадим данные для средней городской квартиры в 40-100 кв. м общей площади:

• Главный автомат – от 25 до 32 А в зависимости от площади. Для дотошных: коэффициент запаса по току – 1,3-1,5. Давать 2 в многоквартирках нельзя: общая проводка «чахлая».
• Квартирное УЗО – 50 А 30 мкА разбаланс.
• Кухня – две ветви проводки по 4 кв. мм; на каждой – автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной – из кухни; на схеме не обозначается, см. ниже.
• Кондиционер – ветвь 2,5 кв.мм; автомат – 16 А, УЗО – 20 А 30 мкА.
• Розеточные цепи и цепи освещения – по одной и той и другой в каждую комнату, кроме ванной и санузла; в них – только освещение; о ванной разговор еще впереди. Сечение прододов – 2,5 кв.мм; автоматика отключения не нужна, вполне хватит общеквартирной.

Вот и все исходники для однолинейной схемы электропитания квартиры. Можно чертить.

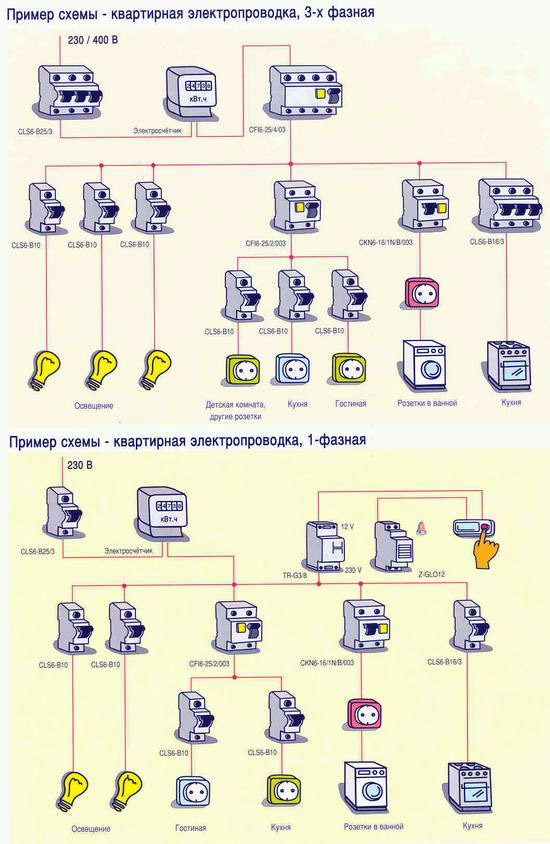

Рисунок: графические схемы для “наглядности”:

Вычерчиваем схему

За основу можно взять схему, приведенную . Ее верх, от выхода из счетчика, остается неизменным, нужно только изменить численные данные. Марка УЗО значения не имеет: если вы в конечном итоге поставите вместо АСТРО-УЗО другие, это ничего не нарушает.

В случае сомнений относительно обозначений – см. Приложение к ПУЭ (Правила устройства электроустановок потребителей) или ГОСТ 2.755-87 (CT СЭВ 5720-86). Следите только за номером ГОСТа: в поиске почему-то выскакивает уйма ссылок на ГОСТ 2.721-74 и даже ГОСТ 7624-55, от которых сейчас толку не больше, чем от Морального кодекса строителя коммунизма, в свое время лично отредактированного дорогим товарищем и незабвенным генсеком Леонидом Ильичом.

При вычерчивании схемы соблюдайте размеры условных обозначений элементов: их масштабирование не допускается. Если, к примеру, электрический конденсатор обозначается двумя параллельными линиями толщиной 0,5 мм и длиной 10 мм на расстоянии 2 мм одна от другой, то так тому и быть, даже если он один на листе ватмана А0.

Готовим план

Теперь рассмотрите рисунок, сопровождающий этот раздел. Это уже ПЛАН электропроводки: вот во что превращается схема, когда нужно делать руками. Дадим к плану пояснения:

1. В каждую комнату от счетчика должны идти как минимум две ветви – на цепи освещения и розетки.
2. Поскольку в обычной квартире один санузел, ДСУ (система дополнительного уравнивания потенциалов), не нужна. Ее ветвь на схеме обозначена пунктиром.
3. В ванной обозначьте только потолочный светильник во влагозащищенном исполнении и бойлер, если он там установлен. Ванная – случай особый и сложный, до нее речь еще дойдет.
4. Обозначайте только ветви к точкам подключения (розеткам) и стационарным электроустановкам. Стационарными считаются установки, жестко закрепленные на несущих конструкциях, или запитанные не через разъемное соединение. К примеру: бойлер и теплый пол – стационарные, а стиралка, посудомойка и электродуховка – нет. То, что они подключены к другим коммуникациям, электриков не касается и не волнует.
5. Не загромождайте схему мелочами наподобие светодиодной подсветки потолка, удлинителя на балкон и т.п. Инспекторов такие вещи только раздражают, и вполне приличный план может быть «зарублен».
6. Ни в коем случае не показывайте ветви на балкон или лоджию! Для городской квартиры это грубейшее нарушение ПУЭ. Эти помещения должны запитываться от розеток в других комнатах.

А теперь подскажем, как упростить подготовку плана:

• Возьмите в ДЭЗе или БТИ план вашей квартиры.
• Отсканируйте; если большой – кусками.
• В фотошопе склейте куски, и уберите старые обозначения проводки, стационарных электроприборов и точек подключения.
• Нанесите новые в соответствии со схемой и по образцу приведенного плана электропроводки. Это удобнее делать уже не в фотошопе, а в CorelDraw или другом векторном графическом редакторе, импортировав исходный растровый файл, а затем экспортировав готовый план обратно в растр. Не забудьте сохранить векторную заготовку! Планы, выполненные дилетантами, почти в 100% случаев возвращаются на доработку с замечаниями.
• В фотошопе разделите большое изображение в нужном масштабе на части размером в область печати вашего принтера, распечатайте и склейте в большой лист так, чтобы линии совпадали. Если чуть разъезжаются, можно дочертить от руки.

Примечания:

1. Если санузел отнесен далеко от кухни (как, например, в квартирах чешской планировки), то предусмотренную для него группу розеток, описанную далее, в разделе о кухне, следует разместить в смежной с ванной комнате.
2. Группы розеток в смежных комнатах желательно располагать точно одна против другой через стену. В таком случае, просверлив стену, можно обе группы запитать одной ветвью, сэкономив кабель и трубу.
3. В квартирах-«трамвайчиках» (анфиладная планировка) в дальней от счетчика комнате группы розеток, но не более двух, допустимо (на практике, не по ПУЭ) запитывать последовательно, одну от другой. В таком случае, если ближняя группа запитана сквозь стену из гостиной, экономится еще полветви.
4. Бра и другой местный свет также на практике допустимо запитывать от розеток или последовательно в пределах комнаты, если в ней есть еще и потолочный светильник.
5. Потолочные светильники должны быть запитаны каждый отдельной ветвью. Запитывать их друг через друга или от розеток недопустимо: цепи общего освещения считаются жизненно важными.
6. Ряды считаются и обозначаются на плане как люстра. Ветвь для них выводится в центр потолка, а разводка при монтаже делается как безопаснее и удобнее.

Готовые схему электропитания и план электропроводки в квартире нужно зарегистрировать и утвердить в энергослужбе. Проверка и процедура регистрации – бесплатны.

Важно: плану электропроводки следует уделить самое сугубое внимание. Оптимально, с толком составленный план по сравнению с халтурным экономит затраты вдвое и более.

Электрооборудование комнат

Для составления плана электропитания со знанием дела нужно прежде всего определиться, сколько и каких точек подключения и стационарных потребителей будет в доме. Разумеется, в своем доме вы хозяин, и разработать единую методику составления плана для любых вариантов планировки невозможно. Но нижеследующие указания могут вам пригодиться.

Ванная

Электрооборудование ванной – крепкий орешек. С одной стороны, только высокая влажность делает помещение ванной особо опасным по степени поражения электротоком. Плюс к этому – забрызганный пол и обнаженный распаренный человек в горячей воде. Сопротивление его тела падает больше, чем у вдрызг пьяного: ток замыкания через тело может превышать 5 А (!), а это между безусловно смертельным ударом и обугливанием. Поражающее действие электротока зависит от времени воздействия, и при такой его силе времени срабатывания УЗО никак не достаточно, чтобы наверняка предотвратить беду.

С другой стороны – мощные электроустановки: стиральная машина, бойлер, с большим собственным током утечки, работающие при повышенной температуре и влажности. В таких условиях оголенные контакты под напряжением, хоть и под крышкой розетки, будут источником опасности электрошока.

ПУЭ допускают установку в ванной розеток через разделительный трансформатор или УЗО, но это решение вынужденное еще более, чем система TN–C в свое время. Об УЗО уже сказано, а что касается разделительного трансформатора, то этот пункт просто скопирован из раздела о промышленном электрооборудовании за неимением лучшего.

Установка разделительного трансформатора – задача технически достаточно сложная и предмет отдельного описания. Рекомендации наподобие – запихнуть РТР под подвесной потолок в ванной – плод если не невежества, то подспудного стремления к извращенному электросуициду. По букве ПТБ и ПУЭ в ванной может быть только потолочный светильник во влагозащищенном исполнении. Но по духу и сути тех же ПТБ и ПУЭ электроснабжение ванной можно организовать следующим образом:

• Электрошнуры бойлера и вентилятора заменить на длинные, чтобы их хватило, через отверстие в стене, до розеток на кухне или в смежной с санузлом комнате. Бойлер не снабжается штатным шнуром, а потеря гарантии на недорогой вентилятор – беда невелика, тем более что почти 100% гарантийного возврата вентиляторов сводятся к негарантийным случаям. Разумеется – шнуры трехжильные, с защитным проводником.
• Приобрести удлинитель без шнура, но с заземляющими контактами (евро), на три гнезда, с фигурными отверстиями сзади для подвески на стену, и снабдить его тоже трехжильным шнуром.
• Все три шнура через отверстие в стене в углу над плинтусом вывести в кухню, или смежную комнату, снабдить евровилками, и уложить в ПВХ короб: в углу и понизу он в глаза бросаться не будет.
• Вилка бойлера включается в розетку «на постоянно» – нигде ни в каких правилах не оговорено предельное время включения вилки в розетку. Также и вилка вентилятора, если он «интеллектуальный» и срабатывает по температуре и влажности.
• Удлинитель подвешивается в ванной на саморезы в дюбелях.

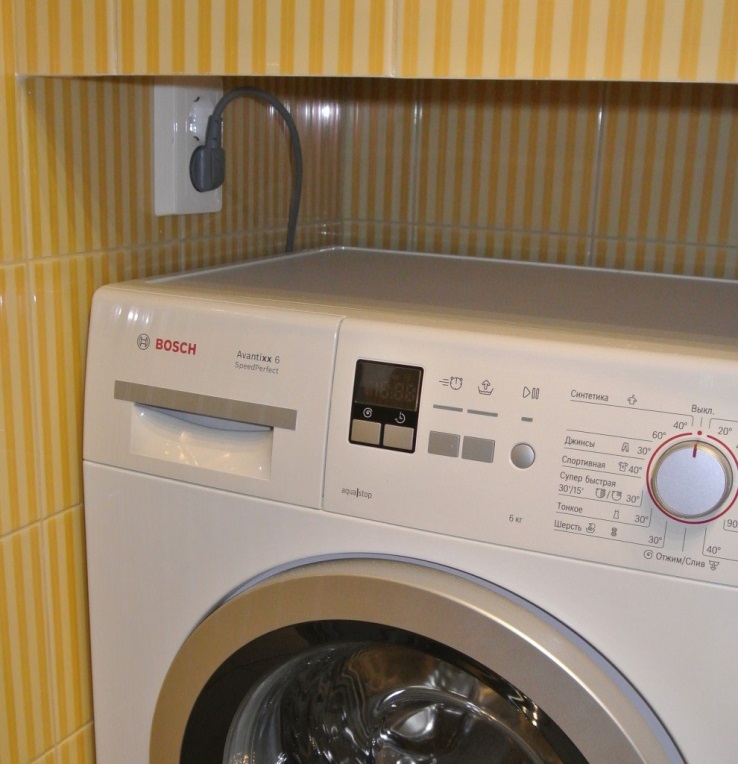

• Стиральная машина включается в удлинитель на постоянно. В остальные два гнезда можно включать световое обрамление зеркала и фен.
• Вилка удлинителя включается в розетку в смежной комнате по мере надобности.

Таким образом, в ванной не будет оголенных концов под напряжением постоянно, и при соблюдении элементарных мер предосторожности, опасность поражения электротоком будет сведена к нулю. А по ПУЭ и ПТБ удлинитель, хоть бы и со шнуром в коробе и повешенный на стену – всего лишь удлинитель, а не розетка.

Туалет

В туалет, как и в ванную, пойдет лишь одна осветительная ветвь для потолочного светильника. Светильники туалета и ванной можно запитать последовательно по одной ветви: электрики не придираются.

Кухня

Для кухни, таким образом, понадобятся две ветви проводки: для ванной и для собственных нужд. Если санузел отнесен от кухни, то ветвь для ванной пойдет в смежную с ней комнату, но опишем мы ее здесь.

Сечение провода – 4 кв.мм и защитная автоматика для обеих ветвей одинаковы и описаны выше. Но точки подключения различаются: для собственной ветви кухни нужны не одна, как для ванной, а две тройных розетки. Постоянно в них будут включены посудомойка, электродуховка, кухонный комбайн и точечное освещение. Запитывать галогенки на исподе подвесного шкафа отдельной ветвью, как иногда рекомендуют, неэкономно и неправильно по ПУЭ.

Одна из оставшихся точек пойдет под кухонный вентилятор, а в другую на постоянно включается удлинитель, подвешенный, как в ванной, на стену или на шкаф. В него можно включать тостер, пылесос при уборке и пр. Холодильник включается в розетку дополнительной группы на противоположной стене.

Розетки ванной и основной группы желательно расположить за нижним кухонным шкафом вплотную под столешницей, но подальше от раковины. Если нижний шкаф с задней стенкой, выпилить в ней проем. Для прохода шнуров задние уголки столешниц обрезать – и не видно, и шнуры свободно проходят.

Осветительная ветвь в кухню – такая же, как и везде.

Прихожая и коридор

Сюда нужны две ветви: для розетки и для света. Если коридор длинный, и в нем нужны две точки освещения, то ближнюю к розетке выполняют в виде бра и запитывают от нее. А дальняя точка будет уже потолочным светильником, запитанным по своей ветви.

Детская

ПУЭ требует для детских учреждений расположения розеток и выключателей на высоте не менее 180 см от пола. Но это касается только учреждений, да и ребенок вырастет, а комната останется за ним.

Если же чадо любимое с нежного возраста проявляет повышенный интерес к технике, розетку в детской нужно поставить с защитным диском. От розетки с запираемой на ключ крышкой мелкая индивидуальность может надуться и подавить в себе склонности, которые, возможно, в дальнейшем станут залогом жизненного успеха.

Жилые комнаты

Не вдаваясь в тонкости топологии, скажем сразу: для запитки потолочных светильников и двух групп розеток в жилых комнатах достаточно 2N+1 ветвей, где N – количество комнат. Поясним на примере трехкомнатной квартиры:

1. Гостиная – 1 ветвь основной розеточной группы, 1 – дополнительной, 1 – осветительная.
2. Спальня – 1 ветвь основной группы, 1 осветительная. Дополнительная группа запитана сквозь стену от дополнительной группы гостиной.
3. Детская – 1 ветвь основной группы, 1 осветительная. Дополнительная группа запитана сквозь стену от дополнительной группы спальни.
4. От спальни или детской, смотря по планировке, запитывается сквозь стену дополнительная группа кухни.

Всего же на 2-3 комнатную квартиру понадобится 12-15 ветвей, включая кондиционер. Ветвь для кондиционера должна оканчиваться розеткой, хотя он – стационарное устройство. По двум причинам: для безопасности и удобства обслуживания, и потому, что сплит снабжен штатным литым шнуром, обрезав который, теряем гарантию.

На какой высоте будут розетки?

Оптимальная высота расположения розеток – 25-35 см от пола. Тянуться к ним достаточно удобно, в глаза не бросаются, мебели не мешают. Исключение – розетка кондиционера. Ее располагают повыше, чтобы его шнур дотягивался и не болтался на виду. Излишек шнура можно свернуть в бухту и засунуть на корпус настенного блока сверху; высота же размещения розеток нигде и никак не регламентирована.

Не старайтесь «оброзетиться» сверх меры – это только снизит надежность проводки. Две группы, по одной двойной в каждой, вполне достаточно. На крайний случай – в одно посадочное место помещается тройная розетка, но такая не может быть встроенной.

Инструмент и материалы

Инструмент для замены электропроводки вам понадобится следующий:

• Перфоратор с буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом по бетону 25-30 мм и набором сверл, тоже по бетону.
• Болгарка с кругом по камню.
• Паяльник на 40-60 Вт.
• Индикатор-фазоуказатель.
• Тестер-мультиметр.
• Пассатижи, отвертки и бокорезы с изолированными рукоятками.
• Фонарик.
• Монтажный нож.
• Строительный уровень и шнур для отбивки маршрута штробов.
• Шпатель для замазки алебастром.
• Переносная электролампа.

О материалах следует поговорить особо.

Клеммники

Описываемый способ замены электропроводки исключает ее скрутки и спайки по длине, и проводка получается абсолютно стойкой к замоканию. Все соединения будут выполнены во вводном щитке (ВЩ) на клеммниках и в конечных точках. Клеммники продаются секциями по 10 контактов (5 пар). Вам понадобится 3-4 секции; лучше сразу взять три, а прикупить никогда не поздно.

При покупке обратите внимание на материал корпуса – полиэтилен плох, любой другой подойдет. А самое главное – в отверстия для проводов должно входить по два провода диаметром 2,5 мм. Лучше сразу взять клеммники с прямоугольными отверстиями, в которых провода зажимаются не непосредственно винтом, а специальной пластинкой.

Подрозетники

Монтажные коробки под розетки и выключатели (подрозетники) могут быть любыми, но обязательно снаружи должны иметь выступы, чтобы держались в алебастре.

Марка кабеля

«Крутой» и дорогой кабель NYM вовсе не так уж крут: его по ТУ производителя нельзя прокладывать в сыром бетоне (а где гарантия, что стены всегда будут сухими?) и на улице. Поэтому, на выбор – отечественные кабели ВВГ или ПУНП. Первый дороже, но его изоляция надежнее. Но и на квартирную проводку, проложенную ПУНП, нареканий не обнаруживается.

Все эти кабели – с одножильными проводами, и это один из способов экономии при замене проводки: многожильные гораздо дороже, а в стене ненадежны. Если прокладку проводки будут делать работники по найму, то вас они про себя помянут: кабели жесткие, особенно ПУНП. Но вам-то оно карман не тянет. А если вы не обидчивы и не лишены чувства юмора, то можно и послушать: хорошие электрики ругаются виртуозно, не хуже авиамехаников.

Видео: немного о видах кабеля

Старая труба или новый гофр?

Старые кабельные трубы вместе с проводами лучше выдрать безо всякой жалости: просветы труб не рассчитаны на кабель с двойной изоляцией, часто забиты, сгибы – сплюснутые и сморщенные. Лучше сдайте их и старые провода после замены на металлолом: при теперешних ценах на вторичный металл это окупит, частично или полностью, затраты на гофрошланг под кабели.

Гофр лучше брать металлический: в случае аварии ПВХ, разлагаясь в стене без доступа воздуха, выделит ядовитые газы. А заземлив металлогофры, вы еще и получите экранированную проводку, которая имеет массу достоинств и ни одного недостатка.

Вводный щит

ВЩ будет расположен на месте старой дозы. Его нужно брать подходящего размера: в нем должны будут поместиться 4 автомата, 4 УЗО, 4 клеммника и все концы проводов. В монтажные проемы ВЩ должны будут войти концы всех гофрошлангов.

Из прочих материалов вам понадобится изолента х/б (матерчатая), немного токопроводящей пасты да алебастр.

Приступаем к замене

Ремонтная времянка

Прежде всего нужно обеспечить электропитанием инструмент на время ремонта. Для этого заранее на дощечку или кусок прочного пластика прикрепляем двойную или тройную розетку и автомат на 16 А с куском кабеля 4 кв.мм. Также запасаемся длинным, чтобы хватило во все комнаты, удлинителем.

Затем обесточиваем квартиру, вывернув пробки или выключив квартирный автомат, обдалбливаем вручную дозу возле счетчика, снимаем ее и выводим наружу провода от счетчика. К ним на плотной скрутке подключаем времянку (скрутка на время ремонта допустима), тщательно изолируем стыки, и прикрепляем времянку к стене. Запитываем квартиру и приступаем к работе.

Примечание: для этой работы лучше нанять ДЭЗовского электрика, либо работать крайне осторожно – не касаться проводов частями тела и одежды, инструмент держать только за изолированные части не ниже ограничительного выступа. И весьма желательно предварительно ознакомиться с ПТБ и ПУЭ. Помните: на обесточенном проводе в любой момент может появиться напряжение! Тех электриков, которые так и не смогли или не захотели это понять, с нами уже нет.

Штробление и подрозетники

Штробы должны быть прямыми, горизонтальными или вертикальными. Наклонные и кривые штробы ведут к аварийности и травматизму. Горизонтальные штробы ведут в полуметре под потолком.

Штробить и бурить стены нужно с козел или со стремянки с боковыми упорами, какими пользуются рекламщики-наружники. Обычная стремянка от бокового усилия может опрокинуться, и вы грохнетесь вниз с тяжелым быстро вращающимся инструментом в руках.

Границы штробы проводят сначала болгаркой на глубину в диаметр гофра и на ширину долота перфоратора, затем долотом выбивают канавку. Внутри углов болгаркой делают косой рез, и долотом выбивают лунку, чтобы изгиб гофра был плавным.

Лунки для подрозетников в кирпичных стенах выбирают коронкой; в бетонных – долотом. Коронка, попав на арматурину, тут же вся осыпается, а стоит недешево. Выемку под ВЩ у счетчика также выбивают долотом.

Примечание: не выбирайте под выключатели двойную штробу. Куда проще купить гофр, в который войдет два кабеля.

Штробление – работа очень шумная, пыльная и грязная. Поэтому ее время нужно согласовать с соседями. Лучше всего – на первую половину буднего дня, когда взрослые на работе, а мамы с маленькими детьми гуляют.

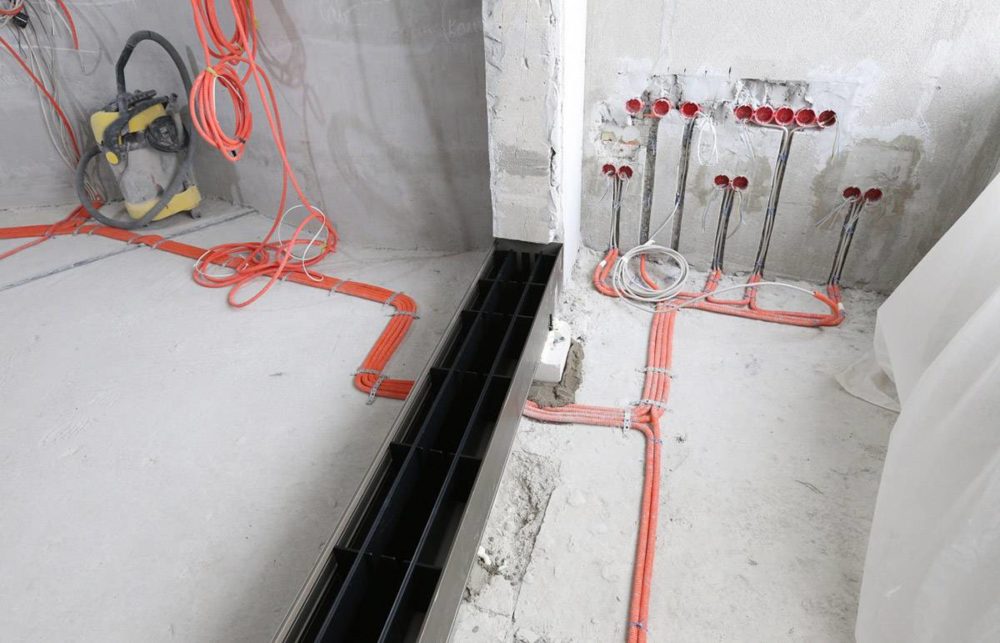

Прокладка проводов

Отмеряем нужные куски кабеля и гофра. Кабель в гофр затягиваем на полу. Затем в лунки на алебастровой подушке ставим подрозетники. Потом укладываем гофр к кабелем в штробы; концы проводов заводим в подрозетники. Наконец, подрозетники домазываем алебастром до уровня стены, а штробы с гофором подмазываем кусочками примерно через полметра.

Примечание: если выключатели однополюсные, то концы нуля (синий провод) сразу же скручиваем, пропаиваем и изолируем тремя слоями изоленты с заходом нижнего слоя на провод на 15-20 мм и перехлестом слоев в 50%.

В завершение укладки проводов заводим вводные концы гофров в ВЩ, смазываем проводящей пастой, схватываем жестяным хомутом на винте, а винт обрезком провода PE соединяем с заземлительной клеммой ВЩ. Прикладываем ВЩ на место, размечаем крепежные отверстия, сверлим их, вгоняем дюбели.

Обесточиваем квартиру, отключаем времянку. На весу вводим в ВЩ провода от счетчика и квартирный PE; присоединяем PE к корпусу ВЩ. Ставим ВЩ на место, крепим. Провода от счетчика тщательно изолируем, укладываем в корпус ВЩ. Пришла пора штукатурить; квартира обесточена.

О расцветке проводов

Ноль (нейтраль, N) всегда обозначен синим или голубым цветом, защитный провод PE – желтый с продольной зеленой полосой. Фазные провода могут быть белыми, красными , черными , коричневыми . Соединять между собой можно только одноцветные провода. Переход фазы на ноль, фазы на фазу и включение выключателя в разрыв нуля недопустимы.

Штукатурная интермедия

Теперь пришло время штукатуров, маляров и поклейщиков обоев. Или ваше, в новой ипостаси. Но сначала нужно в подрозетники набить поролона, бумаги или тряпок вровень со стеной, а ВЩ закрыть куском пластиковой пленки, подоткнув ее под края его обрамления. Счетчик также закрываем пленкой, но следите, чтобы не сорвать пломбу – хлопот с энергослужбой потом не оберешься. Если пломба все же повреждена, нужно немедленно сообщить энергетикам.

Завершение

После штукатурно-малярных и обойных работ подрозетники и ВЩ окажутся затертыми и заклеенными, но их легко будет нащупать и вырезать обои по контуру. Вычистив из подрозетников остатки штукатурки, выключатели, светильники, .

Примечание: в розетках принято провода подключать так, чтобы ноль был ближе к окну.

Затем на клеммниках в ВЩ собираем схему электропитания, но ввод от счетчика пока не подключаем. КАЖДУЮ ВЕТВЬ ПЕРЕД ВВОДОМ В КЛЕММНИК НУЖНО ПРОВЕРИТЬ ТЕСТЕРОМ НА КОРОТКОЕ ЗАМЫКАНИЕ! Теперь на короткое время запитываем квартиру, находим индикатором фазу и ноль, идущие от счетчика.

Снимаем питание, разводим отрезками провода соответствующих цветов фазу и ноль по клеммникам. ЕЩЕ РАЗ ПРОВЕРЯЕМ НА КЗ при включенных автоматах, выключаем главный автомат, запитываем квартиру, включаем главный автомат. Не «бабахнуло»? Проверяем свет, напряжение в розетках и продолжаем ремонт.

А можно без бумаг обойтись?

Как видим, добрая доля работ по замене электропроводки падает на дела бумажные. Но любой рукастый мужик испытывает не всегда оправданное, но стойкое отвращение к бумажной волоките. Так нельзя ли без бумаг обойтись?

Нет, нельзя. У электриков глаз наметанный. Первый же контроль показаний счетчика – и своим будет доложено, а там жди визита инспектора. Его же итог – большой штраф и узаконивание работ по факту, что ничуть не дешевле.

Замена проводки в деревянном доме

Проводка в деревянном доме – тема отдельная. Можно лишь отметить, что рекомендации прокладывать гофр с кабелем прямо по стенам полностью несостоятельны: открытая проводка давным-давно запрещена во всем мире.

Что можно посоветовать, если дом старый и нет кабельных каналов? Прикрыть кабельные шланги деревянными коробами. Будет ли это декоративная имитация балок и нервюр, или простая планка в углу – дело ваше, но у энергетиков с определенным скрипом пройдет.

Зная основные принципы электромонтажных работ, вы сможете сами выполнить электропроводку в доме и сэкономить достаточную сумму. Основой всех последующих видов строительных работ, после постройки стен и крыши, или перед капитальным ремонтом, есть правильный монтаж электропроводки. Постараюсь рассказать о самых основных принципах электромонтажа.

Тем более, что сделать его своими руками несложно, но для этого нужно иметь необходимые знания и оборудование. Оборудование можно купить, а вот о необходимых знаниях, мы попытаемся рассказать популярно.

Как сделать электропроводку?

1. Схема электропроводки.

В большинстве случаев, схема электропроводки составляется хозяином строительства произвольно, проще говоря от балды. И, как правило, тогда, когда над головой у него стоят мастера, пришедшие выполнять эту работу.

Составление схемы выглядит следующим образом. С помощью мелка или кусочка кирпича, на стенах рисуют места расположения розеток и выключателей. Выключатели возле дверей, а розетки по углам комнат. Знакома вам такая ситуация?

После окончания строительных работ, розетки оказываются за мебелью, а выключатели за открытой дверью, что, согласитесь, не очень удобно.

О качестве исполнения схемы электропроводки, можно судить по количеству электрических удлинителей и тройников, применяемых в жилье после окончания строительных работ.

Поэтому схему электропроводки, с указанием места размещения розеток, выключателей и соединительных коробок, нужно подготовить заранее. Также нужно рассчитать необходимую нагрузку, сечение провода, и разделить потребителей на группы.

Должно быть минимум две группы потребителей, то есть два контура. Один это освещение и другой это розетки. Лучше, если такие два контура будет иметь отдельно каждое помещение в доме. Кроме того, каждый мощный электроприбор - духовка, электроплита или бойлер должны иметь отдельное подключение со своим автоматом.

Обязательно нужно согласовать эту схему с расположением в помещениях труб отопления, водопровода и газа, будущей расстановкой мебели и местом стационарных бытовых электроприборов. Запрещается ставить розетку ближе 50 см от различных труб, радиаторов и раковин.

Розетка может располагаются на той высоте от пола, которая вам больше подходит. В большинстве случаев это 30-40 см от пола. Но обязательно учитывайте толщину стяжки и будущего покрытия пола.

Если вы сомневаетесь ставить здесь розетку или нет, ставьте. Лучше пусть будет лишняя розетка, чем ее не будет в необходимом месте. Ведь расстановка мебели в квартире может измениться в любой момент.

А сейчас о требованиях к выключателям. Выключатель должен располагаться на расстоянии 90-95 см от пола и 15 см от дверного проема, возле двери в комнату, и обязательно со стороны дверной ручки.

Расположение выключателей должно быть таким, чтобы было понятно какой выключатель за какой контур освещения отвечает.

В выключенном положении у выключателя должна выступать верхняя часть, а во включенном нижняя.

Два одноклавишные выключатели всегда будут лучше одного двухклавишного. Но это требование не относится к выключателям для люстры.

Распределительный щит должен быть расположен в доступном, сухом месте, желательно возле входной двери, на высоте не более метр 70 от пола. Ни в коем случае не в ванной или кладовой, тем более не в платяном шкафу. Возле него не должно быть никаких соединений санитарно-технических коммуникаций. Все токоведущие части в нем должны быть закрыты.

2. Выбор провода.

Провод должен иметь жилы с различным цветом изоляции. Поэтому нужно брать весь провод одного производителя с одинаковой цветовой гаммой жил.

Для проводки лучше всего использовать моножильный медный провод, марки ВВГ - плоский в двойной изоляции. Лучше с буквами НГ, что означает негорючий. Обязательно покупайте провод с маркировкой проверенных и известных заводов изготовителей. Требуйте при покупке, сертификат качества на него у продавца. Не берите провод без маркировки, неизвестного происхождения, даже если он намного дешевле. Проводка в доме делается не на один год и здесь нельзя экономить.

Не используйте алюминиевый провод. При одинаковом сечении, медный провод выдерживает мощность в 1,5 раза больше, чем алюминиевый. А при нынешнем наполнении жилища различной бытовой техникой, это очень актуально. Кроме того, медный провод более долговечный, прочный, менее подвержен коррозии, чем алюминиевый.

А сейчас внимание. Для капитальной проводки нельзя использовать многожильный мягкий провод марок ПВС (вот такой - он с двойной изоляцией, круглый) и ШВВП (вот такой) - они используются в основном, только для удлинителей. У такого провода сопротивление больше, а электропроводность ниже, чем у одножильного, поэтому он нагревается сильнее при нагрузке. Хотя он мягкий и его легко прокладывать при изготовлении проводки.

Не используйте для устройства электропроводки в квартире или доме, одновременно провода различных марок и из различных металлов.

А сейчас внимание. Запомните одно из основных правил по подбору сечения провода. Чтобы провод не нагревался, один его квадрат или 1 мм2 сечения провода должен нести суммарный ток не более 9 ампер, то есть таким кабелем можно подключать приборы мощностью не более 2 киловатт.

Исходя из этого должен применятся следующий кабель с сечением одной жилы в сочетании с соответствующими защитными автоматами:

И еще одно. Если вы планируете ставить розетки с заземлением, и у вас есть в наличии оборудованный по всем правилам контур заземления, тогда для розеток нужно использовать трехжильный медный кабель. Современные правила организации электропроводки, требуют установки розеток только с заземлением.
Но не ставьте розетки с заземлением, если проводка двухжильная, без провода заземления! Это может сбить с толку потребителя. Он может подумать, что розетка защищена заземлением и горько поплатиться за это.

3. Выбор оборудования.

При покупке розеток и выключателей, обратите внимание на их качество и наличие маркировки о выдерживаемой мощности. Не покупайте очень дешевых и очень дорогих. Берите среднюю ценовую категорию. По моему мнению, разница в цене не покрывает разницу в качестве.

Покупайте к ним установочные коробки (подрозетники) соответствующего размера и качества. Все импортные розетки и выключатели предназначены для установочных коробок евростандарта диаметром 68 мм.

Если планируете делать панельную планку из розеток и выключателей, тогда подрозетники должны иметь по бокам специальные выступы для соединения их между собой, на определенном расстоянии.

Автоматические выключатели, и другое оборудование для распределительного щита, покупайте только хорошо известных и проверенных брендов. Здесь деньги экономить не стоит.

4. Монтаж электропроводки. Прокладка провода.

В домах со стенами из дерева проводку делают наружной. Если надо сделать внутреннюю, тогда только в металлической трубе. Розетки, выключатели и распределительные коробки в деревянном доме можно ставить только наружные. Если необходимо поставить внутренние, тогда так же только в специальных установочных коробках для деревянных конструкций. Все места соединений проводов, должны находиться только снаружи стен.

В кирпичном доме проводка может быть, как внутренней, так и наружной. Возле горючих конструкций из пластика или дерева, для защиты провода, используется металлический кабель канал. Для защиты провода внутри стен используют пластмассовую гофру, а по готовым стенам снаружи пластмассовый короб.

Для внутренней прокладки провода используют два способа. Первый, под штукатурку - сверху по стенам, и второй, с вырезанием канавки - штробы в стене, куда помещается проводка. Чтобы избежать повреждения провода при дальнейших работах, провод должен быть полностью утоплен в углубление штробы, без выступов. Для вырезания штробы, используют различное оборудование - от болгарки с алмазным диском до перфоратора и специального штробореза.

Особенно важно то, что по существующим стандартам, провод должен прокладываться только вертикально и горизонтально, и только с прямыми углами. Его нельзя прокладывать как попало по всему помещению. Вертикальные участки проводов не должны проходить ближе, чем на 10 см к углам помещения, а также оконным и дверным проемам.

Провода прокладываются не пучком (их нельзя связывать вместе), а каждый отдельно, с расстоянием не менее 3 мм между ними. Потому что в пучке провода имеют меньше возможности к теплоотдаче и могут перегреваться. Также не должно быть пересечения проводов между собой.

Провод от каждой розетки или выключателя должен идти вертикально вверх к потолку. Затем на расстоянии от 10 до 25 см от потолка, в зависимости от того, какой толщины будет потолок (штукатурка, натяжной, гипсокартонный), ставится распределительная коробка и формируется горизонтально полу канал проводов.

При необходимости горизонтальный участок можно проложить - на потолке, под полом, или горизонтально полу, но не ниже 10-25 см от него.

Такие нормы существуют для того, чтобы после покрытия проводов облицовочными материалами, вы в любой момент знали, где они проходят. Нарушение такой нормы, может привести к повреждению проводки и трагическим последствиям. Если вы решите повесить, например, картину на стену или карниз на окно, то вы будете точно знать, что над розеткой или выключателем до потолка, а так же на расстоянии от потолка около 10-25 см сверлить отверстие нельзя. А во всех других местах это можно делать безопасно.

В местах соединений (розетка, коробка), обязательно нужно оставить провод длиной не менее 25 см.

Выбор элементов крепления провода к стене сегодня достаточно разнообразный. Одинарный провод наилучше укреплять с помощью вот такого крепления "елочка". Оно имеет различные формы и размеры. Нужно просверлить отверстие в стене, лучше всего не в растворе, а в кирпиче, надеть эту "елочку" на провод, и вставить в отверстие. Провод закреплен. Для монтажа металлического или пластикового рукава с проводом, тоже существуют разнообразные крепления.

При выводе проводов к распределительному щиту, их нужно обязательно промаркировать, приклеить малярный скотч с указанием куда именно идет этот провод.

5. Соединение проводов.

Теперь внимание! Важный момент.

Провода предназначенные для освещения и розеток сечением от 1,5 до 2,5 мм2, можно разрезать, соединять и делать от них ответвление.

Провод же, предназначенный для питания электроплит, проточных нагревателей, то есть для питания мощных электроприборов, сечением от 4мм2 и выше, нельзя разрезать, соединять и делать ответвление. Он должен быть цельным, и идти напрямую от щита до прибора. Кроме того, на каждый такой прибор нужно ставить отдельный автомат в щите.

Это правило ни в коем случае нельзя нарушать!

Порядок соединения проводов, в каждом случае отличается, в зависимости от того, какие потребители подходят к каждой конкретной коробке.

Но существует одно железное правило, которое ни в коем случае нельзя нарушать.

Внимание ! На разрыв к автомату или выключателю должен подключаться провод с фазой, а не с нолем.

Соединение проводов должно быть надежным, безопасным и долговечным.

Простая скрутка запрещена правилами устройства электроустановок. Как бы не была она качественно сделана, со временем провода окисляются, контакт ослабевает, нагревается и может привести к возгоранию. Скрутка меди с алюминием тоже запрещена, потому что это гарантия огромных проблем в будущем.

А сейчас о способах соединения проводов.

Первый способ это сварка проводов сварочным инвертором. Сначала делается скрутка, а затем ее конец соединятся сваркой. Но не у всех дома есть такой сварочный аппарат.

Второй способ это опрессовка. Специальные гильзы определенного размера, надеваются на соединяемые провода и с помощью специальных прессклещей, запрессовываются в гильзу. Но не у всех, опять же, есть такие клещи, а стоят самые простые из них около 20 долларов.

Третий способ это пайка. Скрутку проводов можно спаять при помощи паяльника мощностью минимально 100 ватт, олова и припоя. Главное не перегреть провода в месте спайки, чтобы не расплавилась изоляция. Этот способ более доступен в домашних условиях, при, конечно, определенных навыках.

После всех этих способов, соединение проводов нужно заизолировать термоусадкой или изолентой.

Все перечисленные виды соединений надежные, но они неразборные, трудоемкие, и уже устарели. Кроме всего прочего, для их выполнения нужно наличие специального оборудования, а монтажники за такие соединения выставляют цену дороже.

Поэтому здесь хочу сказать, очень важное замечание.

А именно, почему нет необходимости использовать в доме или квартире эти соединения проводов: сварку, опрессовку и спайку?

Потому что, любой из современных самозажимных клемников производства фирмы WAGO, а не китайских подделок, спокойно выдерживает ток, который используется в жилом помещении. Кроме того, для такого соединения не требуется никакого дополнительного инструмента и изоляции. Каждый может соединить провода с помощью клемника своими руками. А при необходимости, можно легко изменить схему, ведь соединение с помощью клемников разборное.

Опять попрошу внимания. Это очень важно. В современной электропроводке, кабель сечением до 2,5 мм2, нужно соединять только с помощью клемных зажимов, и использовать для них автоматы не выше 16 ампер.

А кабель от 4,0 мм2 и выше, как вы помните надеюсь, вообще нельзя соединять, его нужно вести целым от распределительного щита к прибору.

6.Проверка выполненной электропроводки.

Обязательно после проведенного электромонтажа, нужно еще раз проверить правильность соединения и подключения всех проводов визуально. Можно проверить их и с помощью прибора. Для такой проверки есть в продаже специальные приборы (и это не тестер), но стоят они недешево. Поэтому покупать такой прибор для дома нет смысла, легче сделать самостоятельную проверку, потратив лишний час или два. При выявлении ошибок, а такое бывает, нужно, конечно исправить их.

7. Сборка и установка распределительного щита.

Главное, что должно быть в щите это счетчик и автоматические выключатели - один общий и несколько по группам потребителей. Всё остальное оборудование, УЗО, дифавтомат, реле напряжения и другое, желательно поставить, чтобы обезопасить жизнь домочадцев и целостность подключенных электроприборов.

Главный автомат нужен для того, чтобы обесточить всю квартиру одним движением руки. А дифавтомат нужен, чтобы сделать это же действие автоматически.
Устройство защитного отключения УЗО срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток утечки, когда повреждена изоляция, пробивает на корпус нагревательный тэн или другой элемент. При прикосновении человека к поврежденным проводам или не изолированным частям оборудования, УЗО моментально отключит питание в сети.

Запомните, что УЗО не защищает сеть от перегрузки и короткого замыкания. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек тока, другое от перегрузок и короткого замыкания. Если включить УЗО без автомата и соединить фазу и ноль, получив короткое замыкание, то УЗО не сработает. А проводка, если нет других устройств защиты, сгорит вместе с УЗО.

Дифференциальный автомат это уникальное устройство, совмещающее в себе автоматический выключатель и УЗО. То есть, дифференциальный автомат способен защитить вашу проводку от коротких замыканий и перегрузок, а также от возникновения утечек тока.

Реле напряжения или УЗМ (устройство защиты многофункциональное), отключает электропитание при его выходе из установленного вами диапазона. Это реле устанавливают для защиты электроприборов, включенных в сеть, от скачков напряжения в этой сети.

Автоматический выключатель должен быть точно рассчитан на нагрузку. Здесь нужно применять правило, что лучше поставить автомат меньшей мощности, чем большей. Чтобы раньше сработал автомат и отключил питание, чем перегрелся провод, случилось короткое замыкание и загорелась проводка.

Запомните, что автомат защищает не подключенный к нему электроприбор, а только провод, который его питает, от перегрева.

О том, каким автоматом нужно защищать кабель с каким сечением, я уже говорил выше.

Главная ошибка здесь состоит в том, что люди стараются поставить автоматы с большей мощностью, из-за чего сгорает проводка и выгорают квартиры.

Провод не греется если к нему подключен прибор соответствующей мощности. Поэтому ставить автомат по мощности выше от расчетной, нет никакой необходимости.

Автоматы есть различных категорий. Я не буду объяснять вам различия.

Вам нужно запомнить лишь следующее. Для всех розеток в квартире, нужно использовать автоматы только с английской буквой "В".

Для освещения можно использовать автоматы категории В и категории С.

А для всех остальных силовых приборов, можно использовать автоматы категории С.

Внимание! Ни в коем случае нельзя ставить в квартире автоматы категории Д, они предназначены для мощных станков и электродвигателей с большими пусковыми токами.

8 .Установка подрозетников.

Место для установочной коробки в кирпичной или бетонной стене, можно высверлить с помощью перфоратора со специальной насадкой - коронкой диаметром 70-75 мм. В подрозетник заводится необходимый кабель.

Подрозетники устанавливаются после проведения всех необходимых отделочных работ со стенами. То есть, отверстие для подрозетника сверлим по голой, необработанной стене, а устанавливаем подрозетник на стену с полной и готовой отделкой.

Этот процесс простой. Отверстие для подрозетника, в кирпичной или бетонной стене, заполняется быстрозастывающим раствором, это может быть раствор строительного гипса.

Затем подрозетник или распредкоробку нужно вставить в отверстие, выровнять к поверхности стены и по горизонтали с помощью уровня, чтобы розетка не выступала из стены и не была перекошена в одну из сторон.

В гипсокартоне, отверстие для подрозетника, вырезают специальной фрезой диаметром 68 мм и закрепляются с помощью боковых зажимов.

9. Монтаж розеток и выключателей.

Здесь нет никаких особых премудростей. Нужно снять верхнюю крышку розетки или клавиши выключателя. Подсоединить провода к клеммам, предварительно обрезав их на длину не более 10 см. Уложить провода на дно подрозетника. Вставить прибор в подрозетник до упора. Закрепить шурупами прибор к подрозетнику и зажать до упора болты в нишах по бокам, которые прижимают к подрозетнику специальные лапки крепления. Затем установить крышку розетки или клавиши выключателя на место.
После установки розеток, выключателей и щита, подаем напряжение на электропроводку и проверяем правильность работы всех розеток, выключателей и автоматов.

10. И последнее.

Сделать электропроводку в доме можно самостоятельно своими руками, особенно человеку, который знает, что такое ноль и что такое фаза. Но здесь есть много различных нюансов, которые неправильно выполняют даже так называемые специалисты в этом вопросе. Например, при постройке дачи, я только с четвертой попытки попал на нормального электрика. Электромонтаж это очень важный раздел работы, чтобы доверять его непрофессионалам.

Если вы решили нанять электрика, поинтересуйтесь у него, как он планирует проводить работу и какой у него есть инструмент для этого. Настоящие электромонтажники имеют весь набор специального инструмента, для проведения всех видов работ по устройству электропроводки. А если к вам пришли электрики у которых один молоток на двоих и тот одолжен у соседа, тогда гоните их в шею.

Спросите мастера, где он уже выполнял монтаж проводки и поинтересуйтесь результатами у хозяев. По тому, какой он сделает заказ на расходные материалы, можно понять о его квалификации и сделать выводы. После начала монтажа, внимательно следите за его работой, исходя из рекомендаций, о которых я рассказал вам в этом видео.
А если вы хотите сделать сами электропроводку, тоже руководствуйтесь этими правилами.
Что не ясно, спрашивайте в комментариях, и у вас все получится. Помните, что успешное выполнение электромонтажа зависит от аккуратности, внимательности и соблюдения инструкций.

Правильно подбирайте провода, мощность автоматов и пробуйте делать своими руками качественный электромонтаж.

Видео. Как сделать электропроводку в доме?

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Читайте также

Планировка домов из бруса

Давайте разберем подключение каждой группы по отдельности.

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.
