Можно собрать усилитель на транзисторах, но намного проще и быстрее построить усилитель на базе гибридной интегральной схемы серии STK40xx производства Sanyo. Усилитель получается с высоким качеством звука и с низким уровнем шума.

Максимальная выходная мощность усилителя, например на STK4050 — 200 Вт!

Звук имеет хорошее качество. Усилитель можно использовать в домашних кинотеатрах, в компьютерах и т.п. также можно использовать в качестве усилителя сабвуфера. Для стерео варианта нужно собрать два таких усилителя. Сопротивление нагрузки 8 Ом. Микросхема должна быть установлена на хороший радиатор через теплопроводящую пасту. Дорожки питания и выхода печатной платы должны иметь максимальную ширину.

Основные технические характеристики STK4050:

• Предельно допустимое напряжение питания +/- 95 В
• Номинальное напряжение питания +/- 65 В
• Номинальная выходная мощность 200Вт
• Рассеиваемая мощность (Р вых. = 200 Вт.) 130 Вт
• Коэффициент гармоник (Р вих. = 200 Вт.) 0,3%
• Номинальное сопротивление нагрузки 8 Ом
• Входное сопротивление 55 кОм (Р вых. = 1 Вт., F = 1 кГц)
• Частотный диапазон (+0, -3 дБ) 20 Гц — 50 кГц
• Коэффициент усиления по напряжению 40 дБ
• Чувствительность 350 мВ

Принципиальная схема усилителя на STK4050

Особенности STK4050:

• Компактная и тонкий корпус
• Серия STK имеет 18 контактов максимальную мощность на канал от 120 до 200 Вт
• Простая конструкция теплоотвода
• Текущий применение зеркальной схеме уменьшает искажения до 0,08%
• Выключение нагрузки по тепловой защите и от короткого замыкания, а также подавления шума, при включение / выключении питания

Блок питания и внутренняя схема STK4050

Печатная плата усилителя

Доработка схемы на STK4050

Таблица характеристик ГИС STK40XX

П О П У Л Я Р Н О Е:

Как обеспечить громкоговорящей связью, скажем, два пункта, удален­ных друг от друга на значительное расстояние? Подобная задача возникает в школе, пионерском лагере, в небольшом поселке или далеко удаленных комнатах дома. И во всех подобных случаях приходит на помощь переговорное устройство.

Светово́й меч (англ. Lightsaber) - это фантастическое оружие многим известно по фантастической саге «Звёздные войны». Его можно встретить в научно-фантастических фильмах и рассказах.

Комментарии (15):

#1 Владимир Январь 08 2017

Собрал данное устройство. По ошибке при первом включении подключил неправильно полярность вылетел диод один 4001 D4 и конденсатор 220мкф 63в С11 рванул, заменил, транзисторы все прозвонил рабочие 100пудов. Итог при включении постоянка на выходе(лампочка 12в горит ярко(24вольта причем обратной полярности)) и греется резистор R4 и дуется конденцатор С2. Народ если кто знает решение отзовитесь, может схема нерабочая? кто собирал?

#2 root Январь 09 2017

После подобного случая проверку стоит начать с отключенного от усилителя источника питания, прозвонить выпрямительные диоды и измерить напряжения на выходе для каждого плеча (+ и земля, - и земля).
После этого:

• Проверка монтажа, нет ли лишних соединений, все ли детали хорошо пропаяны, соответствует ли соединения на печатной плате принципиальной схеме усилителя;
• Проверка номиналов всех деталей - сопротивление резисторов желательно проверить тестером, диоды и транзисторы прозвонить;
• Все электролитические конденсаторы желательно заменить, некоторые уже могут быть подпорчены и без внешних признаков неисправности;
• Перед включением усилителя в разрыв каждой линии питания можно временно подключить по лампочке рассчитанной на напряжение питания, или же по предохранителю на 2-3А.

#3 Владимир Февраль 26 2017

Спасибо большое, думал никто и не ответит. Все хорошо пропаяно, все детали прозвонил. Может дело в питании, я брал с компьютерного блока питания 2 обмотки по 12вольт переменки в итоге выпрямления получил +30 общий -30 вольт может этого много?)))) Ну или может у меня не те транзисторы, TIP142 и TIP147 только вот они нифига не похожи на те что тут на фотографии(больше по размерам). Самое интересное то что когда я мерю напряжение на базе одного из них(TIP) то у одного 2вольта а у другого чет в районе 50вольт. Я не мега шарю в радиоделе просто увидел решил собрать плату вытравил с принтера так что ошибки не может быть. Ездил даже в сервисный центр с моим устройством, развели руками не могут понять принцип этой схемы. Жаль потраченного времени и денег. Понимаю что моя ошибка что поторопился но блин я же поменял неисправные детали и все ровно не работает. Жаль что мальенькая вероятность работы схем из интернета. Думаю может это все 241 транзюк виноват или мелкий 556. Но и их я менял))) Так что........

#4 root Февраль 27 2017

Насчет компьютерного БП - в данном случае идея не очень хорошая, там скорее всего нужна более серьезная переделка чем просто домотать/отмотать обмотки. И еще, насчет линий питания 12В, которые присутствуют изначально в компьютерном БП - одна из них (синий провод, -12В) рассчитана на очень маленький ток (0.3-0,5А).
Здесь лучше использовать хотя бы 4 аккумулятора по 12В (24+24В) или же достать/изготовить трансформатор с двумя вторичными обмотками на напряжение порядка 30В и ток 4-6А. После выпрямления диодным мостом и сглаживания электролитическими конденсаторами получим напряжение где-то в районе 2х40В.
Проверить тестером диоды D2, D3, D4, они должны быть такого номинала как на схеме, это важно.
Вполне возможно что вы в шаге от работающей схемы, кто знает...

Схема двуполярного блока питания:

#5 Andriy Август 07 2017

яке навантаження в Омах можна давати

#6 root Август 07 2017

4 Ома, 8 Ом...

#7 Александр Анатольевич Март 05 2018

Этот усилитель собирать НЕЛЬЗЯ! Он горит, как с добрым утром. Я уж не знаю, что там в нём прекрасно сбалансировано, но лучше сделать какую нибудь другую схему, например усилитель Брагина 1, Трошина (модернизированный) Лайкова, Худа, и. т.д.

Ездил даже в сервисный центр с моим устройством, развели руками не могут понять принцип этой схемы ***** обходите этот "сервис" стороной.. там неучи.. классический вариант унч....это им не модуля и емкостя менять....за нереальные деньги..не понимая как это работает..

#9 паша Март 14 2018

Я собирал его работает отлично,у друга работает до сих пор на s90 4om жалоб нет легкая схема и повторяемость 100% работает без настройки!

#10 CcbikyH Март 14 2018

Печатка разведена криво, смещение выхода мало, температурной стабилизации нет - он сгорит.

#11 АЛЕКСЕЙ Июнь 02 2018

Собрал. Работает от 40 вольт на входе. Мощность довольно хорошая. Но тестил его без радиаторов и в итоге после минуты работы сгорели все транзисторы. Так что даже не стоит пытаться запускать его без дополнительного охлаждения

#12 Master Апрель 06 2019

Собирал на ТИПАХ. Круто играл, питание около 36 вольт +/-, вместе 72 вольта было чтобы понятнее, питание брал от старого видеомагнитофона. ТИПЫ сгорели даже при радиаторе... Поменял и ещё установил 2 кулера от компа. Сделал отдельный включатель чтобы они не шумели когда нужно послушать тихо. В общем обдув хороший нужен на большой громкости. Схема супер. Самая легкая и очень мощная. Даже мне без опыта удалось собрать для эксперимента.

#13 АНАТОЛИЙ Июнь 23 2019

Подскажите пожалуйста для чего стоят диоды D5-D8,какую функцию выполняют,шунтируя резисторы R9-R10.

#14 Seawar Июнь 24 2019

Анатолію. Певно, на малих потужностях працюють резистори, забезпечуючи лінійність і стійкість до збудження, а на великих сигналах такий номінал резистора приведе до великих теплових втрат, падіння максимальної потужності, тому резистори шунтуються діодами. Це дещо погіршує лінійність, але на великих рівнях сигналу це вже стає непомітним.

#15 АНАТОЛИЙ Июнь 25 2019

Seawar спасибо.общий смысл я уловил,но если кто русскоязычный пояснит чуть подробнее,и ответит на вопрос:Можно ли такое включение диодов как на схеме D5-D8 в УМ Одисей у-010. Буду благодарен.

Усилитель звука 200 ватт — предлагаю для повторения схему усилителя с отличным качеством звучания, минимальным уровнем шумов. Аппарат выполнен с использованием интегральной, гибридного свойства микросхемы STK4050 японской компании Sanyo. Чтобы иметь хорошее качество звука и наивысшее его усиление, усилителю необходим блок питания по мощности соответствующий данной схеме. А также выпрямитель с достаточной суммарной емкостью конденсаторов, которые создают необходимые условия для эффективной работы нагрузки.

Данная модель усилителя отлично подходит для работы в составе домашнего кинотеатра либо персонального компьютера, а также в комплекте других аудио систем. Например такой усилитель звука прекрасно подойдет для работы с сабвуфером. Микросхема STK4050 обладает защитой, которая препятствует возникновению щелчков при подачи питания либо его отключения. Имеется также высокоэффективная защита от короткого замыкания в нагрузке и от превышения температурной составляющей.

Универсальная схема

Схема данного аппарата универсальна тем, что при неизменяемости самой схемы, а всего лишь установки микросхем выбранных из перечня предложенного ниже. Тем самым появляется возможность модулировать необходимую вам мощность на выходе УМЗЧ в диапазоне от 6 Вт до 200 Вт. (Все картинки увеличиваются кликом)

На рисунке показана относительное размещение электронных элементов на печатке:

Хорошо известно, что гибридные микросхемы предлагаемой здесь серии, гарантируют солидную выходную мощность и незначительный КНИ. Тем самым дается возможность извлечь из усилителя звуковую картину с наиболее высоким качеством воспроизведения.

Питающее напряжение аппарата выполнено в двуполярном варианте, которое составляет от 20v до 95v и определяется в зависимости от устанавливаемой микросхемы (то-есть согласно маркировке STK указанной в таблице). Подключаемая к усилителю акустика должна быть с сопротивлением 4 Ом; наилучший вариант — 8 Ом. Сопротивление на выходе УМЗЧ имеет 55 кОм. Ток в состоянии покоя находится в пределах 120 мА. Ток на выходе достигает 15А, опять же в зависимости от установленной STK, согласно представленной на рисунке таблицы. Для надежной работы гибридной интегральной микросхемы STK4050 необходим теплоотвод с площадью охлаждения 400 см2. Чтобы обеспечить эффективно действующие рассеивание тепла, микросхему крепят к радиатору через теплопроводящую пасту КПТ-8.

Эту схему (на пробу) мне принёс знакомый DJ. Он и сам не знает, откуда она у него взялась. Но после сборки схема очень порадовала своими характеристиками. Поэтому я не голословно рекомендую собрать её всем желающим.

Схема усилителя

Детали:
R1,R11 1K

R2 36K
R3 240
R4-R5 330
R6-R7 20K
R8-R9 3,3K 0,5W
R10 27, 2W
R12-R15 0,22 5W
R16 10K
C1 0,33mkF
C2 180p
C3-C4 10mkF 25V
C5-C7 0,1mkF
C8 0,22mkF
C9-C10 56p
VD1-VD2 КС515А
VT1 KT815Г
VT2 KT814Г
VT3 VT5 VT... 2SA1943
VT4 VT6 VT... 2SC5200

Вместо указанных на схеме деталей можно применить выходные транзисторы КТ8101А и КТ8102А. Их количество может быть любым.
Скачать схему и печатную плату усилителя 28 кБ (SLayout)

Блок питания

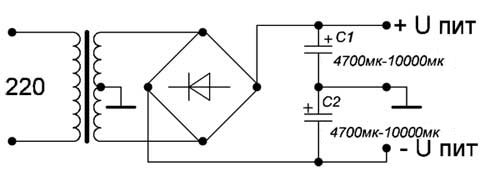

Схема биполярного источника питания

От автора: "Схема простая: трансформатор, диодный мост и пара конденсаторов. Трансформатор нужен по мощности чуть больше, чем общая мощность каналов, а конденсаторы - чем больше ёмкости, тем лучше. Только напряжение обмоток рассчитывайте так, чтобы на конденсаторах было не больше 50 вольт."

Набор для самостоятельной сборки усилителя НЧ. Набор выслали наложенным платежом. Пришло всё в аккуратно упакованной пластиковой коробке. Печатные платы качественно сделанные. Набор с подробным описанием.

РАДИОКОНСТРУКТОР “ DJ 200” (Ди-джей 200)

Назначение и применение

Модуль звукового усилителя мощности может быть использован для самых разных целей. Большая мощность нужна, например, в первую очередь для проведения праздничных мероприятий и дискотек. Достаточно мощные дискотечные колонки так же легко могут быть изготовлены в любительских условиях с использованием динамиков достаточной мощности или набора некоторого количества одинаковых динамиков меньшей мощности. Высокое выходное напряжение (до 35 Вольт) позволяет использовать усилитель без трансформатора в 30-ти вольтовых локальных радиотрансляционных сетях, например для школьного радиоузла. В домашних условиях Вы можете использовать модуль для усиления сигнала суббасового канала в ставших в последнее время популярными звуковых системах с одним низкочастотным каналом. Для создания стерео усилителя необходимо использовать два модуля усилителя. Кроме того, имея два таких модуля, Вы можете включить их по мостовой схеме и получить на нагрузке 8 Ом мощность 400 Ватт. Мощности модуля достаточно для «раскачки» практически любого по мощности современного динамика. Наращивая количество одинаковых модулей можно создавать многоканальные и многополосные звуковые системы практически любой мощности. Высокая мощность усилителя позволяет использовать его в профессиональных целях, что позволяет быстро окупить затраченные на него деньги.

Для создания законченного усилителя Вы можете дополнить модуль усилителя различными дополнительными устройствами, такими как индикатор перегрузки, индикатор выходной мощности, задержка подключения нагрузки, защита от перегрузки, короткого замыкания на выходе, защита от постоянного напряжения на выходе и др. Схемы этих устройств Вы можете найти во многих популярных изданиях.

В качестве источника сигнала усилителя предполагается использовать стандартный микшерный пульт, который обычно используют музыканты и ди-джеи, и который имеет стандартное выходное напряжение 775 мВ.

Технические характеристики

1. Напряжение питания -+(24-60)В, -(24-60)В,
2. Потребляемый ток - 3,5А,
3. Входное напряжение - 0,775В (ОдБ), (0,1 - 1В)
4. Выходная синусоидальная мощность на нагрузке 40ма - 200Вт,
5. Выходная синусоидальная мощность на нагрузке 80м - 125Вт, (400Вт в мост),
6. Диапазон частот - 20-20 000 Гц,
7. Нелинейные искажения - не более 0,05%.

Схема

Принципиальная схема усилителя содержит 4 основных каскада усиления: входной неинвертирующий дифференциальный усилитель DA1, промежуточный усилитель тока на транзисторах VT1 и VT2, предоконечный усилитель напряжения на транзисторах VT3 и VT4, и выходной эмиттерный повторитель на транзисторах VT5-VT8. Инвертирующими являются только каскады 2 и 3, поэтому в целом усилитель неинвертирующий, что является обязательным условием профессионального усилителя, обеспечивающим синфазную, работу разнотипных усилителей в одном комплексе. Схема полностью симметрична, что обеспечивает простоту, высокую надежность и малый уровень искажений. Малый уровень искажений обеспечивают две петли обратной связи, местная и общая.

Входной конденсатор С1 предотвращает попадание на вход усилителя любого постоянного смещения. При этом резистор R3 обеспечивает привязку входа 3 микросхемы DA1, а следовательно, и всего усилителя, к нулю питающего напряжения. Элементы R1 и С2 образуют фильтр предотвращающий попадание на вход усилителя случайных высокочастотных (ультразвуковых) колебаний и очень коротких коммутационных выбросов. На инвертирующий вывод 2 микросхемы DA1 через резистор R2 заводится сигнал общей обратной связи. Обратная связь снижает нелинейные искажения, стабилизирует рабочую точку усилителя и задает общий коэффициент усиления. Он определяется по формуле (R2+R4)/R4=(47+l)/l=48. Таким образом 0,775 В х 48=37,2 В. Изменяя резистор R2 можно изменять чувствительность усилителя. Но повышение усиления приводит к пропорциональному увеличению искажений и наоборот если добавить дополнительный входной усилитель и вдвое или вчетверо снизить усиление, то можно получить более высокое качество звука. Конденсаторы С4 и С5, образующие неполярный электролитический конденсатор, служат для того, чтобы обеспечить стопроцентную обратную связь по постоянному току. Т.е. если для переменного тока на вывод 2 подается только 1/48 часть выходного напряжения, то для постоянного напряжения, благодаря тому, что конденсаторы «выводят из игры» R4, через резистор R2 подаются все 100% выходного напряжения. Эго обеспечивает очень высокую стабильность усилителя по постоянному току, иными словами практически полное отсутствие на выходе постоянного напряжения.

Использование на входе операционного усилителя очень упростило схему усилителя, но потребовало обеспечить для него стабильное питание +/- 15В. Эту задачу решают элементы VD1,VD2, R9,R10, СЗ,С6.

Дальнейшее усиление по напряжению осуществляет каскад на транзисторах VT1-VT4. Начальный ток первых двух транзисторов обеспечивают резисторы R7 и R8. Создаваемый ими ток образует на диодах VD3, VD4 необходимое напряжение, прилагаемое к базам транзисторов. Диоды служат для температурной стабилизации предоконечного каскада. Ток коллектора первых двух транзисторов является током баз предоконечных транзисторов. Их ток коллекторов в свою очередь дополнительно стабилизируется резисторами R19 и R20. Ток покоя предоконечных транзисторов равен примерно 1-5 мА. Его можно проконтролировать измерением падения напряжения на резисторах R19 и R20 и делением его на 10. При необходимости ток можно изменять подбором резисторов R5 или R6. Коэффициент усиления этих двух каскадов определяется обратной связью, которая обеспечивается парами резисторов R17,R13 и R18,R14.

Для обеспечения достаточной мощности оконечный каскад выполнен на двух парах комплементарных транзисторов VT5- VT8. Транзисторы работают без тока покоя. Это значительно упрощает схему, исключает необходимость их термостабилизации, облегчает их тепловой режим, повышает экономичность усилителя. Частичное смещение на базах транзисторов создается напряжением, создаваемым на диоде VD5 протекающим через него током покоя предоконечного каскада. Но этого напряжения недостаточно для открывания транзисторов. Искажения типа ступенька предотвращаются благодаря высокому быстродействию операционного усилителя DA1. Низкоомные резисторы в эмиттерах оконечных транзисторов выравнивают их токи для обеспечения их равномерной загрузки. Диоды VD6 и VD7 защищают выходные транзисторы от обратного напряжения, выбросы которого могут возникнуть вследствие индуктивного характера нагрузки. Элементы LI, R27 и С12 обеспечивают устойчивость усилителя в области высоких частот. Причем катушка призвана нейтрализовать емкость соединительных проводов между усилителем и колонкой. Если усилитель расположен в колонке и соединен с динамиком разрозненными проводами, то надобность в ней отпадает. И наоборот, если усилитель работает, например, без согласующего трансформатора на радиотрансляционную линию, эта катушка должна иметь вчетверо большее количество витков и устанавливается отдельно от платы.

Для включения усилителя по мостовой схеме служит точка «2». В эту точку на усилитель второго, противофазного, плеча подается через резистор равный R2 (47кОм) сигнал с выхода первого плеча. Элементы С1Д1 и С2 у усилителя второго плеча можно не устанавливать.

При большом сигнале и возникновении ограничения происходит разрыв цепи обратной связи и в точке «1» появляются импульсы амплитудой 15В. Эти импульсы можно использовать для работы пикового индикатора, подав их через 10-12-тивольтовый стабилитрон на его ключ.

Точки «3» и «4» можно использовать для подключения схемы защиты от короткого замыкания на выходе.

Указания по сборке

Перед пайкой выводы всех элементов необходимо зачистить и отформовать. Формовку выполните согласно расстоянию между отверстиями на плате для данного элемента «плечиками» или «зигом». Крупные элементы рекомендуется установить над платой или вертикально для лучшего их охлаждения. Электролитические конденсаторы лучше поставить на колечки, отрезанные от подходящей по диаметру толстостенной поливинилхлоридной трубки. При монтаже особо пристальное внимание уделите правильной полярности всех диодов. У некоторых маркируется плюс, у некоторых - минус. Ошибка в полярности у любого из 7-ми диодов приведет при первом включении к выходу из строя дорогостоящих оконечных транзисторов. Диоды VD3 и VD5 устанавливают над платой на высоте 5-10 мм и приклеивают каплей клея к радиаторам предоконечных транзисторов, и после высыхания клея припаивают. Предоконечные транзисторы также вначале крепят к плате и радиаторам, а потом уже припаивают. Перед установкой на плату их выводы загибают с радиусом на корпусе резистора MJTT-2. Контактная площадка транзистора должна быть смазана теплопроводящей пастой или в крайнем случае любой смазкой, чтобы в зазоре не оставался воздух. Гайки должны быть со стороны транзистора.

Номиналы некоторых элементов могут отличаться от указанных в схеме на 20%. Для комплектования могут использоваться другие типы полупроводниковых приборов имеющие аналогичные характеристики.

В корпусе усилителя плату необходимо расположить так, чтобы был свободный доступ воздуха для охлаждения или, чтобы она была в потоке охлаждающего воздуха при охлаждении вентилятором. Монтажные провода должны быть по возможности меньшей длины. Все общие провода обязательно должны соединяться в одну точку в одном месте в точке соединения электролитических конденсаторов фильтра питания. Недопустимо использовать в качестве общего провода корпус. Корпус должен быть соединен с общим проводом только в одной точке! Провода от коллекторов выходных транзисторов также должны подключаться к лепесткам конденсаторов фильтра питания.

Проверка и настройка

После сборки модуля необходимо тщательно смыть с платы остатки канифоли. Эго улучшает внешний вид платы и позволяет проконтролировать качество пайки. Канифоль лучше смывать ватным тампоном, смоченным в ацетоне или растворителе 646. С помощью лупы убедитесь в отсутствии замыканий между соседними близкорасположенными контактными площадками. Проверьте правильность расположения всех элементов и правильность полярности всех диодов и электролитических конденсаторов.

При первом включении между усилителем и блоком питания обязательно необходимо включить два резистора на 50-100 Ом мощностью 1-2 Вт. Это предотвратит выход из строя оконечных транзисторов в результате ошибки в монтаже. Нагревание этих резисторов после включения говорит именно о такой ошибке. Первое включение и проверку работы без нагрузки можно проводить без выходных транзисторов, они работают только при наличии нагрузки.

В первую очередь проверьте авометром отсутствие постоянного напряжения на выходе, а затем все остальные, указанные на схеме постоянные напряжения. Падение напряжения на резисторах R19 и R20 можно подкорректировать подбором резисторов R5 или R6. Увеличение сопротивления резистора приведет к увеличению указанного напряжения.

При наличии генератора и осциллографа на вход подают синусоидальный сигнал частотой 1 кГц и проверяют по экрану осциллографа качество синусоиды и симметричность ограничения синусоиды при большом сигнале. Далее можно убрать защитные резисторы и подключить нагрузочный резистор ПЭВ-25-3,9 Ом помещенный в стакан с водой и также проверить качество синусоиды и симметричность ограничения теперь уже с нагрузкой.

При отсутствии осциллографа, после проверки режимов по постоянному току можно сразу убирать защитные резисторы и проводить испытание с реальным сигналом на реальной нагрузке на слух. Нагрев резистора R27 говорит о высокочастотном возбуждении. Его можно снять установкой конденсатора 10пФ между точками 1 и 2.

Радиаторы

Радиаторы для охлаждения выходных транзисторов в комплект радиоконструктора не входят. Это связано с тем, что модуль может использоваться для самых различных целей. Например, при использовании в активной акустической колонке радиатор должен иметь вид плоской пластины с рёбрами, установленной на задней стороне колонки, а при использовании в усилителе это могут быть радиаторы, устанавливаемые внутри усилителя и обдуваемые вентилятором или радиаторы установленные на задней стенке или на боковых стенках усилителя. При использовании усилителя только с нагрузкой 8 Ом достаточно только одной пары оконечных транзисторов, и соответственно радиаторы могут быть меньше. И, напротив, при мостовом включении, на один радиатор могут устанавливаться по 4 выходных транзистора. Кроме того, отсутствие в комплекте радиаторов делает конструктор более доступным по цене.

Блок питания

Усилитель рассчитан на работу с самым простым двуполярным источником питания с типовой схемой, состоящий из трансформатора с обмоткой со средней точкой, четырех диодов и двух конденсаторов емкостью не менее 10 000 мкф каждый. Выходное напряжение холостого хода 2x56 В получается после выпрямления при напряжении вторичной обмотки трансформатора равном 2x42 В. Учитывая, что реально звуковой усилитель не выдает непрерывно полную мощность, мощность силового трансформатора может быть всего 160-180 Вт. Возможно использовать два одинаковых трансформатора на 42 В.

Диоды или диодный мост любые на ток 5-10 Ампер и напряжение не менее 100 Вольт. Для мостового усилителя потребуются небольшие радиаторы.

Очень важное условие - на выходе блока питания должны быть установлены предохранители та ток 5А, для мостового усилителя - на 10 А. Это необходимая защита от короткого замыкания та выходе. При наладке предохранители сразу не ставятся, а к контактам держателей припаивают указанные выше защитные резисторы.
