Коптильня мангал своими руками из кирпича будут довольно полезны. Ведь это не просто нормальная и здоровая пища для себя.

Тут можно будет подумать и о дополнительном заработке. Ведь данная продукция пользуется повышенным спросом. Сегодня мы расскажем, как делается мангал с коптильней из кирпича своими руками.

Для правильной работы конструкции надо соблюдать некоторые детали установки. Перед началом строительства стоит посмотреть фото и видео по этой теме, собрать больше информации.

Ведь здесь надо будет учесть и объем загружаемой продукции и размеры коптильни.

Мангал и коптильня из кирпича своими силами

Мангал из кирпича с коптильней начинается с определения внешнего вида. Здесь довольно важно удобство пользования и габариты.

Наиболее простым вариантом будет двухэтажная конструкция, нижняя часть которой является место для дров, а верхняя – непосредственно очаг с трубой. С недавних времен мангал коптильня из кирпича стали популярны в загородных домах.

Жареные или копченые рыба, сало и мясо украсят любой стол.

Делаем фундамент

Кирпичный мангал с коптильней имеет довольно значительный вес. Поэтому фундамент должен быть мощным. Так же надо будет сделать и армирование.

Внимание: В коптильне место топки должно быть ниже уровня земли, поэтому при заливке фундамента надо это предусмотреть.

• Сначала делаем разметку по земле. Отмечаем габариты. Здесь обращаем внимание, что габариты фундамента должны быть больше самой конструкции. Так же сразу меряем диагонали и проверяем их расположение.
• После копки ямы, глубина которой должна быть не менее 50-ти см., делаем песчаную подушку. В качестве материала применяем простой речной песок, он лучше дает усадку.
• Теперь делаем опалубку для выхода топки коптильни. Для этого применяем простую шалевку.
• Свариваем арматуру из металлического прута и помещаем ее в яму.
• Делаем цементный раствор. Ждем полного высыхания. Фундамент готов.

Строительство мангала

Мангал из кирпича коптильня мы начнем строить с мангала.

Чтобы сделать мангала своими рукам, необходимо обзавестись следующими инструментами:

• Лопата.
• Кельма или мастерок для раствора.
• Уровень на сто пятьдесят сантиметров.
• Кирпичи (примерно сто – сто пятьдесят штук).
• Сто пятьдесят килограмм песка.
• Двадцать пять килограмм цемента.

Внимание: Не забываем о том, что раствор для кладки кирпича и фундамента необходимо будет замешивать, поэтому запаситесь емкостью. Причем, для рабочей части применяем огнеупорный кирпич.

• Теперь делаем разметку и начинаем кладку. Для камина стенки отсека для дров можно выложить на любую высоту и из любого кирпича. На этот счет каких-то особых рекомендаций нет. Это и будет камин, в котором можно готовить шашлыки. Также внутрь камина можно установить мангал, сделанный из нержавеющей стали.

Внимание: Наиболее оптимальные размеры мангала – в длину до одного метра, примерно двадцать – двадцать пять сантиметров в глубину и сорок в ширину. Чтобы к углям был постоянным доступ воздуха, топка очага должна быть выполнена с поддувалом или зольником.

• Кирпичный мангал коптильня порядовка должна иметь качественную перевязку. Шов не должен совпадать. Так же для крепости в шов помещается стальная сетка
• В любой конструкции мангала должно быть две ниши. Если планируется, что они будут прямоугольными, то заранее продумайте вариант со стальным уголком на перемычке.
• Если ниши будут арочного типа, то необходимо изготовить шаблон арки из фанеры или доски. По центру арки обязательно укладывается замковый кирпич, который будет удерживать всю конструкцию.
• Стенки проемов выкладывают на высоту пятьдесят – шестьдесят сантиметров, если перекрытие арочное, если же оно прямоугольное, то на семьдесят – восемьдесят.
• После того, как два ряда кирпича будут уложены на подобное перекрытие, высота очага над фундаментом составит до ста сантиметров, что для большинства людей очень удобно.
• Внешнюю часть мангала можно обложить декоративным кирпичом, что будет смотреться очень эффектно. Но внутренние поверхности должны быть сделаны из жаростойкого кирпича, так как он выдерживает высокие температуры, не разрушаясь при этом. Мангал построен, теперь можно приглашать гостей на барбекю.

Создаем коптильню

Коптильня мангал из кирпича выполняют разные функции. В коптильне мы должны скопить дым и пустить его в нужном направлении.

Главным отличием коптильни от барбекю или мангала состоит в том, что ее топка располагается ниже уровня земли. При заливке фундамента мы это предусмотрели.

Для строительства коптильни нам потребуется:

• Примерно четыре метра металлических труб (можно выложить дымоход самому из красного кирпича, обеспечив его полную герметичность).
• Красный кирпич (сто – сто двадцать штук).
• Лопата (она необходимо для работ с землей).
• Мастерок для раствора.
• До пятидесяти килограмм цемента.
• Сто восемьдесят килограмм песка.

Внимание: Количество последних ингредиентов полностью зависит от длины дымохода и материала, из которого будет выполнено сооружение.

• Не лишней будет и емкость, в которой будут замешивать раствор. Лист металла с отверстиями для дренажа 20х20 или взять старую, но не ржавую решетку.
• На поверхности будет находиться лишь коптильный шкаф и крышка топки. Подобная коптильня позволит обеспечить технологию холодного копчения.
• Между топкой и коптильным шкафом нужно прорыть ров длиной в четыре метра (он необходимо для воздуховода) и прокладываем трубу. К коптильному шкафу подводим воздуховод, поэтому понадобится яма для создания фундамента под него.
• Топка коптильни выкладывается из кирпича. Глубина примерно сто пятьдесят сантиметров, а диаметр – сто. Для того, чтобы внутри топки бы герметичность, ее необходимо обмазать глиной. Отмеряем десять сантиметров от дна и на этом уровне делаем дренаж. К нижней ее части крайне важно обеспечить подвод воздуха.

Внимание: При укладке любых металлических деталей в кладку обязательно по крепежной части сделайте обворот асбестовым шнуром. Тогда вы избежите проблем при расширении материала.

Строим коптильный шкаф

Фундамент заливается по обычной технологии. Его размер будет зависеть от планируемого объема копчения. Но обычно размеры коптильной камеры в полтора, а то и в два раза больше объема топки.

Вокруг всей конструкции нужно уплотнить землю, чтобы вся система была достаточно жесткой, а эстетический вид участка не был нарушен.

• С топки снимаем крышку, выкладываем дрова, бумагу, разводим огонь. Закрываем крышкой, но не забываем оставить небольшой зазор, чтобы внутрь попадал воздух.
• Дым по воздуховоду медленно начнет проникать в коптильню. Когда углей будет достаточно, добавьте щепу сливы, яблони. Все готово.
• После того, как шкаф наполнит густой и плотный дым, его закрывают и это означает, что процесс копчения запущен.

Коптильня и мангал из кирпича своими руками готовы. После установки надо сразу дать полностью просохнуть всей конструкции. После этого несколько раз сделать легкую протопку.

Коптильня и мангал из кирпича должны полностью просохнуть, иначе при нагреве могут пойти трещины. После просушки конструкция готова к применению.

Коптильни с барбекю своими руками . В основном материалы использованы б/у что довольно удешевляет саму конструкцию коптильни и барбекю.

На сегодняшний день среди дачников и загородных жителей популярна тема облагораживания своего участка, а так же строительства всевозможных печей, мангалов, коптилен итд. Много доступной информации в интернете, где можно найти любую схему, чертеж и порядовку. Так же играет роль доступность всевозможных строительных материалов. Но в нашем случае главное бюджетность, экономия и надежность. Саму коптильную камеру автор сделал из использованной металлической бочки 200 л, которую предварительно хорошо промыл, а лучше обжечь на костре и вся краска, остатки на стенках попросту сгорят. В качестве дымохода использована старая водопроводная труба и гофрированный переходник.

И так, давайте рассмотрим, что конкретно понадобилось автору для строительства коптильни?

Материалы

1. металлическая бочка 200 л
2. керамический кирпич
3. цементный блок
4. труба 10-15 см в диаметре и 1.5 м длинной
5. цемент
6. песок
7. арматура
8. металлический пруток 4-5 мм
9. ротанг
10. вязальная проволока
11. керамический блок
12. термометр
13. керамическая плитка
14. решетка для барбекю
15. металлическая шпилька
16. крючки для подвешивания продуктов

Инструменты

1. лопата
2. мастерок
3. киянка
4. дрель
5. болгарка (УШМ)
6. молоток
7. рулетка
8. уровень
9. плоскогубцы
10. линейка

Пошаговая инструкция по строительству коптильни с барбекю своими руками.

Первым делом следует определиться с местоположением коптильни на вашем участке, лучше поставить ее рядом с беседкой, чтоб во время приготовления мяса и рыбы все было под рукой, так будет удобнее контролировать процесс. После чего необходимо снять слой дерна и выкопать небольшое углубление 15-20 см под заливку плиты-фундамента. Делаем невысокую опалубку, а на дно укладывается песчаная подушка и геотекстиль.

Так же роем продолжение под прокладку дымохода, основание автор делает из цементных блоков.

Затем формируется топка, а труба дымохода обкладывается керамическим кирпичом.

На конец трубы надевается переходник.

Полость между дымоходом и стеной из кирпичей заполняем песком.

Для установки коптильной камеры был собран постамент.

В нижней части бочки пропиливается технологическое отверстие при помощи болгарки (УШМ). Края обкладываются кирпичом, а место примыкание промазываем цементным раствором. В верхней части бочки располагаются жердочки и крючки для подвешивания мяса.

Бочку должна закрывать плотная крышка, которую автор сделал из спиленной части, встроил в нее трубу с регулируемой заслонкой и защитным колпаком.

В топку встроена печная дверца с поддувалом.

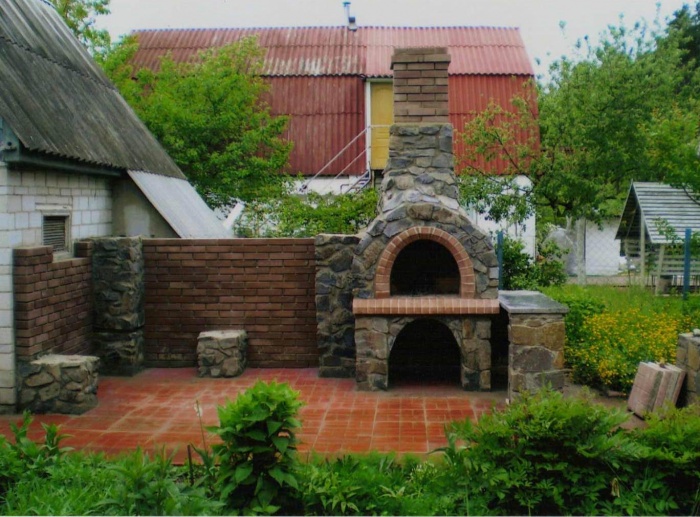

Печь-барбекю будет с арочным сводом, для чего мастер выкладывает стены до половины обычной кладкой, а потом начинает формировать свод подкладывая под край каждого кирпича арматуру.

Кладка выполнена на цементном растворе, желательно конечно использовать глиняный, но он размокнет от дождя и арка может обрушиться.

Поверхность топки и стен обкладываются декоративным камнем и керамической плиткой.

Вот такая замечательная коптильня с барбекю получилась у автора, дополнительно можно сделать навес с металлической крышей, но это как говориться "Совсем другая история"

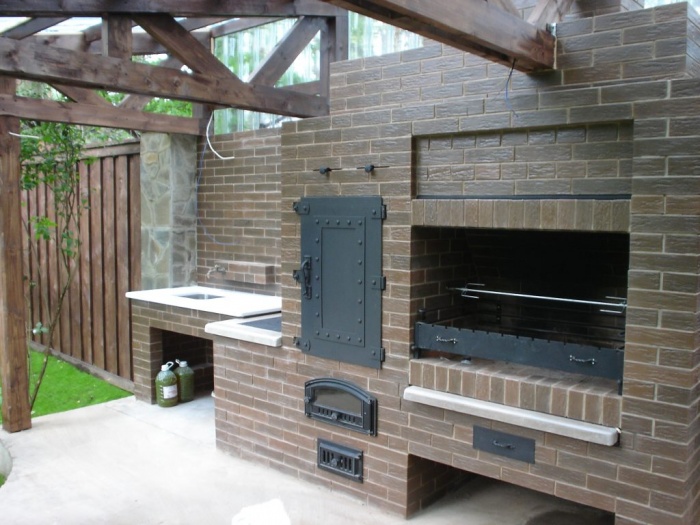

Сделать на даче уличную печь – барбекю способен любой домашний мастер, умеющий работать с кирпичом. Задача данной статьи – помочь домовладельцу правильно построить садовую печку своими руками, используя готовый проект с порядовками. Для удобства приведем некоторые чертежи и примеры кладки.

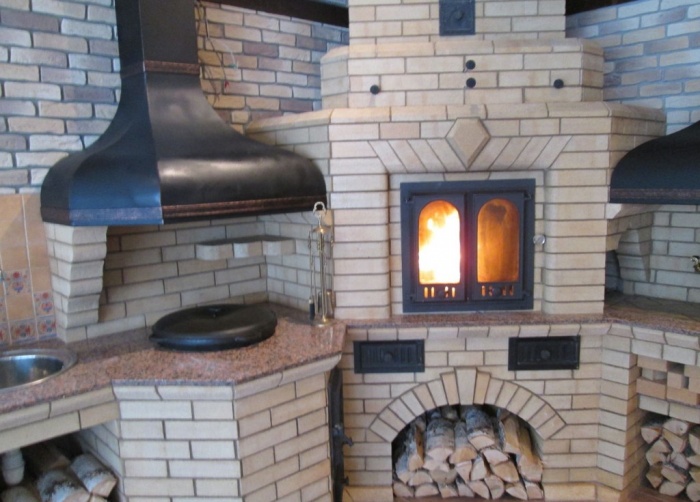

Строим комплекс барбекю с варочной плитой

Для возведения уличной печи на дачном участке предлагаем реализовать проект, изображенный на фото. Перечислим технические особенности сооружения:

• 2 рабочих места, способных функционировать одновременно, – мангал и варочная плита;
• габаритные размеры в плане – 1660 х 1020 мм, высота – 3220 мм (считая дымоход с оголовком);
• сбор дымовых газов от обоих топливников организован в одну трубу;
• конструкция максимально упрощена – вместо арочного свода топки, используемого в , предусмотрено прямое перекрытие на металлическом каркасе;
• под шашлычницей расположена ниша для хранения и сушки дров;
• дымоход оснащен закрытым оголовком из кирпича, исключающим попадание осадков внутрь газохода.

Примечание. По желанию домовладельца схему можно изменить. Например, предусмотреть вместо плиты установку казана, а мангал адаптировать под гриль. Тумбы для размещения посуды или коптильню необходимо пристраивать отдельно.

На первый взгляд конструкция универсальной печки – барбекю кажется сложной, но в действительности она довольно проста в исполнении. Сооружение лучше располагать под навесом либо внутри , чтобы кладка не омывалась дождями и простояла дольше.

Перед началом строительства на веранде нужно предусмотреть площадку размером 176 х 112 см (запас 50 мм в каждую сторону от тела печи). Позаботьтесь, чтобы дымоходная труба не совпала с несущими кровельными балками, иначе крышу придется переделывать.

Материалы для строительства

Чтобы сложить комплексную печь барбекю своими руками, показанную в разрезе на чертеже, понадобится купить следующий набор материалов:

• глиняный кирпич стандартных размеров – 720 шт. (рекомендуется полнотелый);
• камень шамотный марки ША-8 на кладку топливников – 80 шт.;

• дверца загрузочная 25 х 21 см, зольника – 25 х 14 см;
• прочистные дверки 13 х 13 см – 3 шт.;
• уголки равнополочные 40 х 4 мм, 4 шпильки с резьбой М12 и гайками (длина – 70 см) для сборки каркаса перекрытия;
• чугунная панель на 2 конфорки 71 х 41 см;
• листы базальтового картона и рубероида;
• арматура периодического профиля Ø 12-16 мм в закладку основания.

Примечание. Количество кирпича указано с учетом возведения дымоходной трубы и оголовка.

Схемы печи в разрезе

Для шамотной кладки следует приобрести специальную огнеупорную глину либо мертель. Тело печи выкладывается на глиняно-песчаном растворе с добавлением цемента М400. На устройство фундамента пойдет щебень, песок и портландцемент. Сколько понадобится стройматериалов, зависит от стабильности грунтов и глубины заложения.

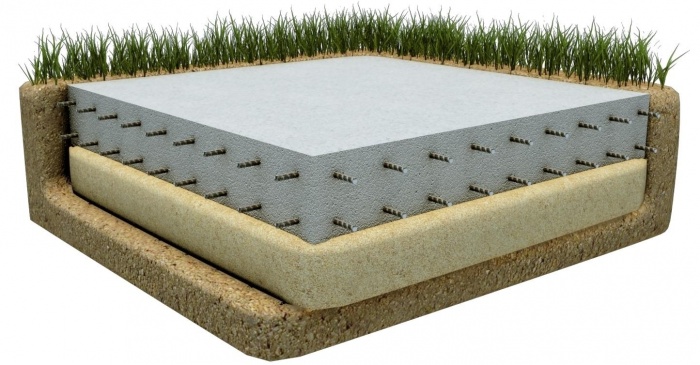

Закладываем железобетонное основание

Поскольку вес сооружения превышает 1 тонну, строить его на земле или цементной стяжке нельзя. Необходим надежный фундамент, отстоящий от основания веранды на 5-10 см. Под строительство выкапывается котлован, чья глубина зависит от залегания плотных горизонтов грунта. Как правило, она не превышает 1 м.

Справка. В грунтах, подверженных силам морозного пучения, нужно устраивать свайно-винтовой фундамент, связанный металлическими балками либо бетонным ростверком.

Пошагово технология закладки основания выглядит так:

1. Разметьте и выройте яму 1760 х 1120 мм, дно утрамбуйте виброплитой или вручную. Насыпьте подушку из песка толщиной 0,1 м и повторите уплотнение.
2. Заполните котлован до уровня земли бутом – обломками камней, кирпичей и другим твердым строительным мусором, исключая древесину. Пустоты залейте жижей из глины с водой, дайте ей застыть.
3. Изготовьте арматурную сетку, связав стержни с интервалом 10-15 см. Установите ее поверх забутовки, приподняв на 3-5 см за счет подставок, чтобы стержни оказались в толще бетона.
4. Смастерите самодельную опалубку из досок высотой 20 см.

Последний этап заливки – приготовление бетона марки 150 и укладка смеси в опалубку. Пропорции сыпучих материалов – 3 доли песка + 5 частей щебня на 1 меру портландцемента М400. Верхнюю плоскость монолита выведите в горизонталь по уровню и оставьте отвердевать на 4 недели. Опалубку рекомендуется убрать спустя 7-10 дней.

Под железобетонную плиту желательно поместить слой рубероида с целью гидроизоляции, как показано на схеме. Тогда монолит не будет напитываться влагой из грунта. Подробнее о закладке печных фундаментов рассказывается на видео:

Подготовка к постройке

Для начала затвердевшую бетонную плиту накройте 2 слоями рубероида, дабы обеспечить гидроизоляцию кирпичного сооружения. Соберите стандартный набор инструментов печника, изображенный на фото: мастерки, кисти, измерительные приспособления и так далее.

Раствор для дворовой печи – барбекю можно делать своими руками либо покупать готовую строительную смесь. В первом случае действуйте в таком порядке:

1. Глину, максимально очищенную от земли, замочите в корыте с водой на 1-2 суток.
2. Пропустите глиняный раствор сквозь сито, отделяя камешки и разминая комочки.
3. Просейте песок и размешайте с жидкой глиной в пропорции примерно 1: 1.
4. Перед кладкой добавьте цемента в количестве 200-300 грамм на ведро.

Готовый раствор не должен сильно липнуть к мастерку, а при сдавливании рукой давать минимум трещин. Чтобы добиться лучших свойств, поэкспериментируйте с пропорциями песка и глины.

Примечание. Мертель для скрепления огнеупорных кирпичей готовится согласно указаниям на упаковке (мешке).

Инструкция по кладке

Для возведения печи – мангала из кирпича мы предлагаем воспользоваться пошаговой инструкцией, сопровождаемой фото и порядовками:

Ориентируясь по примеру порядовки, выложите дымоход с закрытым сверху оголовком. Высоту трубы можно регулировать, уменьшая либо увеличивая количество одинаковых уровней с 28 по 38-й ярус. Ход кладки данной конструкции мангала – барбекю подробно рассмотрен на видео:

Совет. Если вы хотите расширить функционал сооружения, просто достраивайте дополнительные элементы по бокам печи. Кладку задней стенки можно продолжить в стороны, используя любой красный кирпич.

По окончании дайте печке просохнуть 2-4 суток в зависимости от погоды. Затем проведите пробную топку обеих камер барбекю, используя малое количество дров.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

В заключение – простейшие варианты печек

Мы намеренно предложили сразу построить серьезный комплекс садового барбекю, поскольку многофункциональная печь представляет больший интерес для пользователей. Если вам удастся сложить из кирпича подобный мангал, то пристройка тумбочек, коптильни и даже возведение камина не составит большой проблемы.

Вместо капитального сооружения можно сделать простую конструкцию, изображенную на фото. Здесь не требуется раствор, не нужен и фундамент: достаточно купить готовую сетку для барбекю и по ее размерам выложить кирпичную тумбу. Чтобы строение не рухнуло, подберите ровную твердую площадку.

Простейший мангал с дымосборником строится в виде двух подпорных стенок на цементно-песчаном растворе. Под установку жаровни отливается железобетонная плита (или применяется готовая). Альтернативный вариант – связать кирпичные стенки каркасом из уголков. Зонт для сбора дыма выполняется из обычной кровельной стали.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

На рынке представлено множество моделей компактных переносных коптилен для дачи или частного дома. Но гораздо надежнее возвести коптильню из кирпича на садовом участке своими руками. Конструкция ее не так сложна, как кажется на первый взгляд. Представленные чертежи, фото и видео помогут разобраться в устройстве, а пошаговая инструкция – без проблем справиться с поставленной задачей.

Коптить можно куриные окорока, сало, рыбу, домашнюю колбасу, мясо. При копчении продукты пропитываются древесным дымом, приобретая неповторимый аромат и вкус. Без коптильни на дровах добиться такого результата не удастся. Никакой жидкий дым, чайные заварки и прочие изобретения промышленности и находчивых хозяек не заменят настоящего копчения дымом.

Полки для продуктов в кирпичной коптильне

На приусадебном участке можно установить как покупную коптильню, так и соорудить ее из подручных материалов своими руками. Самодельная коптильня может быть:

• из металлической или деревянной бочки;
• из ведра;
• из сваренных между собой металлических листов;
• кирпичная.

В домашних условиях коптить продукты можно так же в дымоходе, расположенном на чердаке дома. Для этого возле дымохода необходимо соорудить коптильную камеру, в которую дым по дымоходу будет поступать от печи, расположенной в доме. Этот вариант является самым бюджетным, но в тоже время и самым опасным с точки зрения техники противопожарной безопасности.

Коптильня для холодного и горячего копчения

Самой надежной конструкцией является коптильня из кирпича. Более того, выложенная умелыми руками конструкция может стать настоящей изюминкой ландшафтного дизайна участка. Используя фото и чертежи, можно построить функциональную, прочную и стильную конструкцию.

Коптильни из кирпича различаются:

• по размеру;
• по устройству:
• по функциональности.

На участке можно возвести как совсем небольшую по объему, так и достаточно внушительных размеров коптильню. Большие коптильни рекомендуется проектировать в виде декоративных домиков.

Коптильня для большого объема продуктов

Различные по устройству коптильни можно использовать для горячего и холодного копчения продуктов. В первом случае топка будет располагаться непосредственно под камерой копчения, обдавая продукты горячим дымом. Холодное копчение подразумевает чуть отдаленный от камеры очаг огня, чтобы дым мог остыть перед попаданием к продуктам. Горячим копчением продукты готовятся в среднем 2,5 часа, а вот холодное копчение займет до 7 суток. Чертежи наглядно показывают разницу в устройстве двух видов коптилен. Расширить функциональность коптильни можно совмещением ее с барбекю или мангалом.

Схема: устройство коптильни для горячего (слева) и холодного (справа) копчения

Из чего состоит коптильня

Конструкция любой коптильни состоит из:

• топки;
• поддувала;
• дымохода;
• камеры копчения;
• двери;
• верхнего перекрытия (крыши);
• металлических решеток и горизонтальных брусьев с крючками;
• поддона для сбора жира.

Подробная схема устройства коптильни горячего копчения

Заложенная в топку щепа образует густой дым, который по дымоходу подается в коптильную камеру. Отходы горения (зола) скапливаются в поддувале, расположенным под топкой. Продукты в камере копчения раскладываются на металлические решетки или подвешиваются на специальные крючки. Для сбора образовывающегося жира обязательно необходимо установить съемный поддон.

Подготовительные работы

Правильный выбор места для стационарной коптильни имеет большое значение, так как процесс копчения сопряжен с огнем, дымом и копотью. Главное требование противопожарной безопасности — отдаленность от жилых и хозяйственных построек на участке. Это же правило касается и зеленых насаждений. Так же нужно учесть, чтобы площадь выбранного участка была достаточной для прокладки дымохода.

Место для коптильни выбирайте вдали от жилых помещений и зоны отдыха

Выбранное для строительства место нужно заранее очистить от посторонних предметов, мусора и травы. Стоит также позаботиться и о необходимых материалах и инструментах. Вам понадобятся:

• огнеупорный кирпич;
• цемент, песок, глина;
• деревянные двери;
• мешковина;
• материалы для крыш;
• металлический уголок;
• измерительные приборы;
• мастерок, молоток, шпатель;
• емкость для замеса раствора.

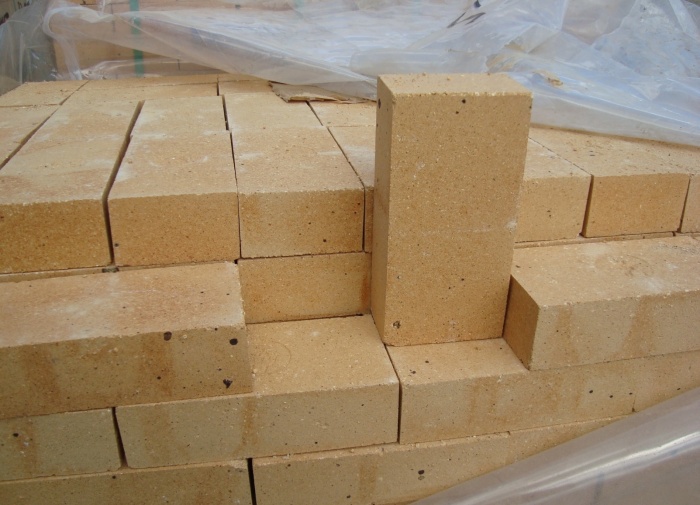

Для строительства используйте только огнеупорный кирпич

Для качественной работы специалисты рекомендуют новичкам заранее подготовить чертеж строения и разработать пошаговую инструкцию, которой стоит придерживаться при возведении коптильни своими руками. Не лишним будет изучить теорию, ознакомиться с фото и видео предстоящих работ.

Закладка фундамента

Как и любому строению, коптильне необходим прочный фундамент. Первым делом нужно выполнить разметку согласно размерам будущей коптильни. Для этого используют деревянные колья и шнур. Для небольших коптилен фундамента глубиной в 40 см будет вполне достаточно. Если же возводится более объемная конструкция, фундамент стоит углубить сильнее и армировать его при заливке.

Использование строительного мусора для закладки фундамента

Для заливки фундамента использует цементно-песочную смесь с добавлением гравия или щебня. В некоторых случаях фундаментную траншею можно заложить строительным мусором, а сверху залить бетоном. Так как нагрузка на фундамент коптильни небольшая, такого устройства будет вполне достаточно.

Совет. Для обеспечения гидроизоляции фундамента рекомендуется накрыть его слоем рубероида.

Нелишним будет обустроить цоколь. Для этого необходимо соорудить деревянную опалубку, по ширине превосходящую заложенный фундамент.

Готовый фундамент

Выкладываем дымоход

Принцип постройки любой коптильни одинаковый, независимо от ее размеров и внутреннего устройства. В первую очередь выкладывается дымоход – главный рабочий элемент конструкции.

Под дымоход в земле выкапывают траншею следующих размеров:

• ширина – 50 см;
• глубина – 30-40 см;
• длина — 25-30 см.

Дно подготовленной траншеи тщательно утрамбовывают и укладывают ряд кирпича с использованием глиняного раствора. Важно, чтобы по длине дымохода находилось два кирпича, расположенных встык друг к другу. Дымоходный канал с одной стороны ограничивается топкой, а с другой – коптильной камерой.

Внимание! Коптильная камера всегда должна располагаться выше топки.

Правило расположения камеры подразумевает, что дымовой канал должен восходить от топки под углом 8-9 градусов. При кладке дымохода кирпич устанавливается на ребро, а перевязка всех швов остается одинаковой. Вертикальные стенки дымохода возводятся на высоту 25 см. Верхнее перекрытие дымохода также выполняется из кирпича. Для удобства рекомендуют выполнять ее в форме домика.

Когда дымоход выложен, нужно дать подсохнуть используемому раствору. Далее дымоход засыпают слоем земли, который ограничивается коптильной камерой.

Внимание! Дымоход не должен входить в коптильную камеру более чем на 25-30 см. Слой насыпаемой на дымоход земли должен составлять 12-14 см.

Выкладываем коптильную камеру

Когда дымоход готов, можно приступать к возведению коптильного отдела. Здесь можно проявить фантазию, выстроив круглую, квадратную или прямоугольную камеру. На помощь придут чертежи, фото, видео и пошаговые инструкции, широко представленные в интернете. Самое главное — не спешить, а качественно выкладывать кирпич. Для домашней коптильни вполне достаточной будет камера размером 1 х 1 м и в высоту 1,5 м.

Кладку желательно выполнять на раствор из глины, укладывая кирпич на ребро. Глина – природный материал, и при воздействии высоких температур не выделяет вредных веществ.

Строительство коптильной камеры

В верхнюю часть камеры забуривают металлические штыри, на которые будет монтироваться решетка или прутья с крючками для продуктов. В нижней части нужно предусмотреть крепления для мешковины, которая используется как фильтр для дыма. Посредине – крепления для съемного жироулавливающего поддона.

Сверху камера накрывается специальной крышкой, регулирующей плотность дыма. Если конструкцией коптильни предусмотрен монтаж крыши, не стоит забывать о вентилируемых открывающихся отверстиях. Когда каркас коптильной камеры готов, можно устанавливать двери и монтировать приспособления для раскладки продуктов.

Обустройство топки

Топка обустраивается на противоположном от камеры конце дымохода. Конструкция ее очень проста. Изготавливают ее из толстого листового железа с габаритами 40 х 35 х 35 см. Под топкой располагают небольшое поддувало для сбора золы и обеспечения тяги в дымоходе. Сзади или сбоку топка соединяется с дымоходом.

С внешней стороны топку рекомендуется обложить кирпичом. Это позволит уберечь ее от воздействия атмосферных осадков и придать завершенный внешний вид всему строению. Подробно весь процесс возведения коптильни на приусадебном участке можно посмотреть на видео.

Пошаговая инструкция строительства коптильни из кирпича своими руками

1. Закладываем фундамент под коптильную камеру.
2. Выкапываем траншею под дымоход.
3. Выкладываем дымоход из кирпича.
4. Возводим коптильную камеру.
5. Обустраиваем топку.
6. Придаем строению декоративный внешний вид.

Возведение коптильни из кирпича требует усилий, зато строение прослужит вам долгие годы

Новичкам в строительном деле не стоит отчаиваться при строительстве коптильни из кирпича своими руками. Если у вас есть желание, значит, все получится! Главное – наберитесь терпения, и не спеша, шаг за шагом выполняйте эту кропотливую работу. В результате коптильня из кирпича будет служить вам долго и исправно.

Строительство коптильни из кирпича своими руками: видео

Для людей, которые любят отдых на свежем воздухе со своей семьей или друзьями, обязательно понравится барбекю с коптильней. Сделать данную конструкцию вполне реально даже своими силами без больших капиталовложений. В данной статье мы рассмотрим, как построить барбекю с коптильней из кирпича, а также узнаем, как построить барбекю из старого газового баллона.

Перед началом строительства барбекю важно понимать для каких целей служит данная конструкция и почему она не сравнится с обычными мангалами. Но для начала давайте рассмотрим принцип работы барбекю, а также коптильной камеры.

Принцип работы коптильной камеры и барбекю

Люди, которые хотя бы раз готовили мясо на мангале знают, что продукт готовится за счет тепла, которое исходит снизу из древесины. Верхняя часть мяса постоянно обдувается воздухом, поэтому для равномерного приготовления пищи, шампуры приходится постоянно переворачивать.

Но коптильня- барбекю работает по совсем другому принципу. Продукты укладываются на решетку, которая расположена ниже боковых стенок на 25 см. Также, металлическая пластина для угля в барбекю делается без отверстий для тяги, полностью сплошной.

В отличии от мангала, в барбекю топливо не горит, а тлеет. Благодаря тому, что стенки барбекю отражают тепло, копчение продуктов происходит равномерно со всех сторон. Как уже говорилось ранее, благодаря тому, что над решеткой есть зазор в 25 см, образуется горячая воздушно- дымовая подушка, которая дарит продуктам подкопченный и неповторимый аромат.

Если для мангала следует подбирать только мягкое мясо, то для барбекю с коптильней таких ограничений нет. Как говорят владельцы данных конструкций, мясо получается однородно пропеченным, сочным и нежным. В современное время существует множество примеров построек кирпичного барбекю. Давайте подробнее рассмотрим, как сделать своими руками барбекю с коптильней.

Подготовительные работы

Первым делом нужно выбрать правильное место для постройки печи барбекю. Лучше всего подходит место без деревьев или кустов, вдали от дома и других построек. Никогда не стоит пренебрегать правилами пожаробезопасности. Важным моментом является также направление ветра. Например, если ветер постоянно дует от мангала в сторону дома или хозблока, то необходимо подобрать другое место для постройки барбекю.

В подготовительные работы также входит покупка необходимых материалов. Например, для строительства печи и коптильной камеры нужен огнеупорный кирпич. Когда вы берете его в руки, он не должен осыпаться или быть слишком хрупким.

В качестве огнеупорного кирпича отлично подойдет шамотный. В его составе имеется очень много глины. Поэтому шамотный кирпич легко переносит высокие температуры. Также, нужно приобрести глину, из которой будет делаться раствор для огнеупорного кирпича и цемент 300 марки для кладки дымовой трубы и облицовочных работ.

Строительство фундамента

Зачастую для строительства барбекю с коптильней из кирпича делаются чертежи, благодаря которым производятся все нужные расчеты. Например, благодаря чертежам можно узнать глубину фундамента и порядовка кирпичей. Произведя все необходимые расчеты можно приступать к строительству фундамента. Работа проходит следующим образом:

Совет! Для того чтобы бетон не потрескался в жаркую погоду нужно накрыть бетон пленкой, которая задержит в бетоне влагу.

Кладка барбекю с коптильней

Не стоит строить самую простую конструкцию барбекю. В современное время существует множество идей, благодаря которым можно сделать многофункциональные барбекю с коптильней, складом для посуды и многим другим. На фото можно увидеть пример многофункционального барбекю с мангалом, коптильней и даже мойкой.

Как мы уже говорили ранее, для строительства барбекю необходимо приобрести огнеупорный и облицовочный кирпич. Строить печку из обычного кирпича не рекомендуется, так как в процессе эксплуатации от быстро испортится.

Кроме кирпича нужно приобрести смесь, на которую будет ложиться огнеупорный кирпич. Раствор из цемента не подойдет по той причине, что он не предназначен для высоких температур. Огнеупорный кирпич должен ложиться на глиняный или специальный огнеустойчивый раствор. Если говорить о глиняном растворе, то его легко приготовить, и он очень дешевый.

Для приготовления глиняного раствора нужно замочить глину в металлической емкости на 3 дня. После этого, при помощи самодельной трамбовки трамбовать глину постепенно добавляя песок. В растворе не должно быть камней или глиняных грудок. Для того чтобы понять правильная ли консистенция, нужно лопатой немного зачерпнуть раствора. Глиняный раствор должен понемногу сползать с лопаты, а не растекаться по поверхности лопаты. Для того, чтобы придать глиняному раствору прочности, в его состав добавляется поваренная соль.

Но глиняный раствор имеет некоторые минусы, которые при строительстве следует учитывать. Например, глиняный раствор не подходит для строительства вытяжной трубы. Обычно его заменяют на цементный или известняковый. Также, глина боится воды, поэтому ее нужно защищать от влаги.

В продаже существуют много смесей, предназначенных для кладки печи барбекю. Перед покупкой следует уточнить для какой температуры предназначена данная смесь. Например, в продаже есть смеси для кладки стенок, топок или камина.

Для того чтобы сделать барбекю с коптильней из кирпича, нужно обязательно составить чертежи. Чертежи барбекю с коптильней можно увидеть на фото ниже. Порядовка кирпича должна проходить строго по чертежам. Высоту жаровни и гриля необходимо сделать под собственный рост.

Коптильная камера обычно делается горячего метода. В некоторых моделях для обеспечения холодного метода копчения, дымовую трубу нужно вывести с жаровни. Для того чтобы отвести дым нужно построить дымоход с заслонкой и специальный свод над жаровней. Благодаря такому дымоходу, конструкция будет казаться массивной и необычной.

Коптильня из газового баллона

В последнее время стали очень популярными мангалы, барбекю или из старых газовых баллонов. Данные изделия очень необычные и многофункциональные. Например, сделав барбекю из газового баллона своими руками вы не только приготовите очень вкусное мясо или шашлык, но и приятно удивите своих друзей.

Некоторые мангалы и барбекю из газовых баллонов делают в виде поезда или даже подводной лодки. Пределов фантазии нет, поэтому не бойтесь экспериментировать. Коптильня своими руками делается несложно. Процесс проходит следующим образом:

1. Для начала нужно приобрести старый газовый баллон.
2. Промываем баллон изнутри водой.
3. При помощи ножовки спиливаем горловину постоянно поливая место спила водой. Данную работу нужно производить вдали от дома, так как газ имеет сильный запах.
4. В горловину залейте воду и хорошенько промойте баллон.
5. После промывки, можно приступать к резке баллона. Мелом начертите где должна быть дверца барбекю и приступайте к резке.
6. Отрезав «дверцу» баллона, нужно прикрепить дверные петли.

Примечание! Некоторые люди боятся использовать газовый баллон в качестве барбекю или мангала. Но качественно промыв баллон и несколько раз его протопив он становится обычной металлической емкостью, безопасной для приготовления пищи.

Вывод

Как мы увидели из данной статьи, можно по-разному сделать барбекю с коптильной камерой. Перед началом строительства нужно продумать для каких целей будет служить данная конструкция, составить чертежи и решить сколько денег планируется вложить. Если планируются небольшие капиталовложения, то отличным решением будет металлическая барбекюшница с коптильней. Не бойтесь экспериментировать и результат не заставит вас ждать.
