Добрый день, уважаемые любители электроники!
Решил я кое-что дополнить и исправить в своей квартирной сети. Настало время долбления и сверления стен, но меня всегда при этой процедуре волнует вопрос, а не встретимся ли мы с проводкой в стене, тем более возле электросчетчика?
Значит, требуется детектор скрытой проводки!

Схема детектора, которая «не взлетела»

На просторах интернета была выбрана такая схема:

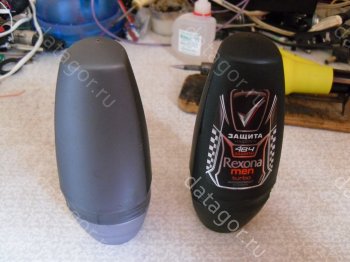

Решил добавить немного креатива, и вставить прибор в пустой флакон от шарикового антиперсперанта.

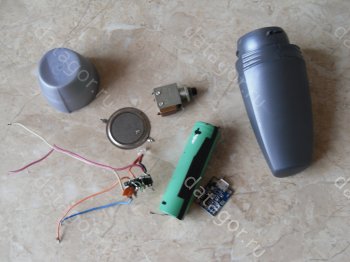

В связи с простотой схемы, печатную плату решил не делать, а все монтировал на спинке и брюшке микросхемы. Для питания схемы решил использовать Li-Ion аккумулятор от старой батареи нетбука и .

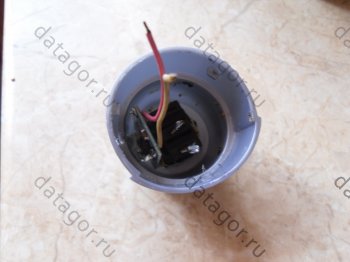

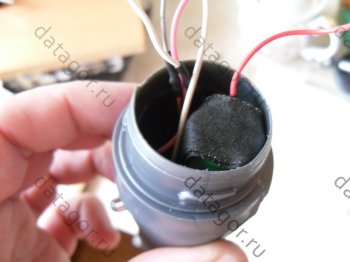

Пошел процесс сборки и утрамбовки всего содержимого в корпус.

Антенну решил сделать не из медной проволоки (как рекомендовалось), а из отрезка телевизионного коаксиального кабеля. Понравилось то, что он жесткий, но эластичный.
К сожалению, работа этой схемы меня абсолютно не устроила. Эксперементировал с антеннами разной длины, из разного материала. Результата не получил. Проводка в стенах упорно не находилась.

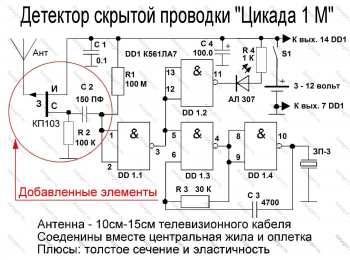

Доработанная схема детектора скрытой проводки

Тогда я решил попробовать добавить полевой транзистор на вход устройства, как у заводского устройства «Дятел Е-121». После этого результатом я остался очень доволен. Прибор получился чувствительным, и довольно точным для самоделки. Плюс, с питанием от аккумулятора, который заряжается от любой смартфонной зарядки с микро-USB.

Прибор видит приблизительно на 30 - 50 мм в стене. Многое зависит от интенсивности тока в проводнике, от материала стен и т.д. Кроме того, электрики говорят, что к любому подобному прибору надо приноровиться.
Пишу статью, ибо такой прибор – это весьма удобная, полезная и простая в сборке конструкция, которая пригодится любому домашнему умельцу.

Пару слов о деталях

Схема несложная.
С1 = 0,1 uF (100 nF), керамика или пленка. С2 = 150 pF, керамика. С3 = 4700 pF (4,7 nF), керамика или пленка.
C4 = 50...1000 uF х 16V.
Все резисторы мощностью от 0,125 Вт и выше.

Чип К561ЛА7 (4 логических элемента «2И-НЕ») можно заменить импортным 4011.

Есть в схеме особенный высокоомный резистор R1. Я поставил 100 МОм. На радиорынке такого номинала не было, поэтому пришлось сделать небольшой «баянчик» из резисторов. Номинал меньше ставить не рекомендую – уменьшится чувствительность.

В качестве звукового излучателя можно применить любой пьезокерамический излучатель типа ЗП-3, ЗП-1 и т.д.
Для транзистора КП103 наиболее вероятная замена КП303 при изменении включения (он с каналом n-типа).
КП103 (p-канал) = 2N3329, J174, J175, J176, J177, MMBF5460.
КП303 (n-канал) = 2N3823, J210, J211, J212, MMBF4392.
Как будут работать в данной схеме - надо экспериментировать, проверять.

Во время ремонтных работ довольно часто приходится сверлить и ломать стены, в которых под штукатуркой проходят электрические кабели. Не всегда есть возможность использовать схему прокладки, но если и есть, то пользы от этого может быть немного – нельзя быть уверенным, что предыдущие владельцы помещения или строители не меняли месторасположение проводов без внесения изменений в схему.

Выходит, обнаружение проводки – это неотъемлемая составляющая не только ремонтных работ, но и быта , т. к. при забивании гвоздя для новой картины можно запросто повредить кабель.

Многие горе-строители при проведении ремонтных работ о проводке не думают вовсе, нарушая тем самым правила техники безопасности. Последствия подобной халатности могут быть самыми плачевными, поэтому желательно предварительно выявить старую проводку, чтобы оградить себя и своих близких от неоправданного риска.

Вот основные причины поиска скрытой проводки:

А теперь – последствия пренебрежительного отношения к технике безопасности:

• короткое замыкание;
• неправильное функционирование электрической сети;
• поражение током;
• пожар.

В худшем случае такая беспечность приведет к летальному исходу.

Поиск скрытой проводки своими руками: обзор наиболее эффективных методов

Наиболее эффективным способом будет, разумеется, обращение в специализирующуюся фирму – она, применяя профессиональное оборудование и многолетний опыт, не только отыщет все провода, но также предоставит точную схему их пролегания. Но такие фирмы есть далеко не во всех городах, да и подобного рода услуги стоят достаточно дорого, поэтому рассмотрим, как можно самостоятельно найти электрокабель в стене.

Способ первый. Задайте максимальную нагрузку на проводку. Далее возьмите обычный компас и, ориентируясь по отклонениям стрелки, определите место, где идет электропровод.

Способ второй. Можете также смонтировать собственное устройство, состоящее из трех транзисторов – одного полевого и двух биполярных. Первый транзистор будет электроключом, пара других образует мультивибрационную установку. Такой самодельный прибор будет улавливать электромагнитные волны, исходящие от проводов. В случае выявления проводов на приборе загорится лампочка, а сам он начнет вибрировать.

Способ третий. Другой вариант самодельного устройства можно сделать из полевого транзистора, аккумуляторов и головного ТА (телефона, то есть). Для поиска проводки нужно провести транзистором вдоль стены – если прибор издаст звук, значит, кабель найден.

Способ четвертый. Он уместен лишь при капитальном ремонте. Отметим, что он не всегда эффективен и больше подходит для комнат со «старой» отделкой.

Суть его заключается в следующем: необходимо удалить обои или любой другой отделочный материал со стен. Под ним, если повезет, обнаружится полоска, отличающаяся цветом от остальной стены, или представляющая собой неровность. Вероятно, именно там и пролегает электропроводка.

Способ пятый. Классический вариант, который использовался до появления искателей проводки. Радиоприемник нужно настроить на частоту 100 кГц и водить им по поверхности стены. В месте пролегания провода приемник будет издавать характерный шум, напоминающий помехи. Ввиду того что этот способ был популярен в среде профессиональных электриков, нет причин сомневаться в его эффективности.

Обратите внимание! Во время процедуры особое внимание уделяйте розеткам и переключателям –именно возле них преимущественно проходят кабели.

Способ шестой. В данном случае электропроводка выявляется посредством обычного слухового аппарата, дающего возможность прекрасно прослушивать частоты до 50 Гц.

Способ седьмой. В качестве альтернативы радиоприемнику можно использовать микрофон, желательно катушечный электродинамический. Его нужно подключить к любому оборудованию, способному снимать и воспроизводить сигнал. Сама процедура поиска ничем не отличается от аналогичной с использованием приемника.

Способ седьмой. Можно также привязать к веревке небольшой магнит и водить им рядом со стеной. Характерно, что этот способ неэффективен в панельных домах и на потолках.

Способ восьмой. Не стоит расстраиваться, если ни один из способов не увенчался успехом. Всегда можно прибегнуть к надежной технологии поиска электропроводки, демонстрирующей стопроцентный результат. Речь сейчас идет о детекторах скрытой проводки.

Сегодня искатели проводки продаются во всех магазинах электротехники. Проводя таким прибором по стенам, можно запросто выявить не только место пролегания кабелей, но и определить силу напряжения в них.

Обратите внимание! Такие устройства реагируют и на электропроводку, и на металлическую арматуру. Поэтому рекомендуется подключить к электроточке более мощный прибор, чтобы усилить излучение.

Электропроводка под напряжением образует электромагнитное поле. Устройства для ее обнаружения направлены на выявление источников этого поля, а вмонтированные усилители позволяют более точно определить место, где пролегает провод. Но чтобы искатель сумел выполнить свои функции, при прокладке кабелей следует придерживаться некоторых правил.

1. Кабеля нужно прокладывать только параллельно архитектурным линиям.
2. Провода горизонтального расположения должны находиться на расстоянии 1,5 см от перекрывающих плит.
3. Если слой отделки толще 1 см, то кабели следует прокладывать кратчайшим путем.
4. Если при монтаже не соблюдать этих правил, то обнаружить проводку будет достаточно сложно.

Такие устройства могут различаться по способу обнаружения и сложности конструкции. Ценовой диапазон достаточно широк – от 100 до 3000 рублей.

Обратите внимание! При выявлении проводов искатель может подавать как световые, так и звуковые сигналы.

Ниже приведена классификация обнаружителей по сложности конструкции.

1. Устройства, которые по принципу действия отдаленно напоминают металлоискатели. Они оборудуются специальной катушкой, образующей небольшое электромагнитное поле. Если в такое поле попадет посторонний электрический или железный предмет, то оно сразу изменится.
2. Устройства, улавливающие электромагнитные волны, исходящие от проводов под напряжением.
3. Гибрид предыдущих устройств, который стоит очень дорого, поэтому используется преимущественно профессионалами.

По типу конструкции искатели делятся на:

• отвертки;
• тестеры.

Конструкция тестеров намного сложнее, чем отверток. Современные модели оснащаются лазерными указателями и способны обнаруживать не только электропроводку, но и телефонные кабели. Более того, тестеры позволят выявлять даже проводку под землей. Устройства оборудуются подсветкой экрана, фонариком и предохранителями, защищающими от перенапряжения.

Индикационная отвертка – более простой и дешевый аппарат для обнаружения проводки, но он эффективен лишь в тех случаях, когда провода находятся на глубине не более 2 см.

Такую отвертку можно использовать двумя способами:

• бесконтактный поиск позволяет определить месторасположение проводки;
• контактный — дает возможность измерить силу напряжения.

Более современные модели отверток оборудуются дисплеем, демонстрирующим данные о напряжении; касаемо остальных устройств, то они используют для уведомления звуковые сигналы.

«Дятел» – самый популярный искатель проводки

В России одним из самых популярных устройств для поиска электропроводки считается «Дятел» (если официально, то E121). Он дает возможность определять место пролегания кабелей под штукатуркой толщиной до 8 см.

Искатель проводки «Дятел»

Технические особенности «Дятла» следующие:

• работа от напряжения до 380 Вольт;
• вес – 250 грамм;
• возможность бесконтактного поиска;
• возможность поиска проводки, фазных кабелей, сломанных электроприборов и разрывов;
• мониторинг работы счетчика и предохранителей;
• четыре режима чувствительности.

Рассмотрим подробнее эти режимы. Ниже указано расстояние от антенны прибора до провода для каждого из них:

• 1 – 0-1,5 мм;
• 2 – 10 мм;
• 3 – 30 мм;
• 4 – 40 мм.

В комплект с прибором «Дятел» входят чехол, элементы питания и техпаспорт.

Изготовление детектора скрытой электропроводки

Если по тем или иным причинам покупка искателя невозможна, всегда можно изготовить такой прибор своими руками.

Этап первый. Сначала нужно подобрать корпус будущего устройства. Для этого может подойти, например, пластиковый бокс от лампы дневного света.

Этап третий. Затем нужно установить 5-вольтные аккумуляторы, после чего просверлить в корпусе небольшое отверстие и вставить туда светодиодную лампу.

Этап пятый. Остается лишь закрепить крышку и протестировать прибор. О выявлении скрытой электропроводки он будет оповещать загоревшейся лампой.

Обратите внимание! Если проводка прокладывалась в соответствии со всеми требованиями, то она будет идти вертикально либо горизонтально.

Обнаружение обрыва скрытой проводки

Если был поврежден один из скрытых кабелей, то для его поиска можно воспользоваться одним из двух существующих способов.

Способ первый. Вначале нужно узнать, какой именно кабель поврежден – нулевой или фазный. Здесь потребуется отвертка-индикатор, которой нужно проверить все контакты вышедшей из строя электроточки (переключателя или розетки).

В выключенном переключателе под напряжением будет лишь один из контактов, а вот во включенном сразу оба. Касаемо розетки, то в ней в рабочем состоянии под напряжением будет только один контакт. Словом, если фаза точно есть, то можно быть уверенным, что оборвался нулевой провод.

Обратите внимание! Если проводка повреждена в каком-либо недоступном месте, то лучше прибегнуть к помощи специалистов, т. к. самостоятельно найти поврежденный участок вряд ли удастся.

Способ второй. При наличии полного доступа ко всем участкам проводки проблемное место можно выявить обыкновенным тестером. Вот примерная схема проведения работ.

1. Сначала отключается подача электричества на электрощитке.
2. Затем на изоляции провода нужно сделать две насечки, обнажив металл, – одну возле вывода из распределительного бокса, вторую в двух метрах от первой.

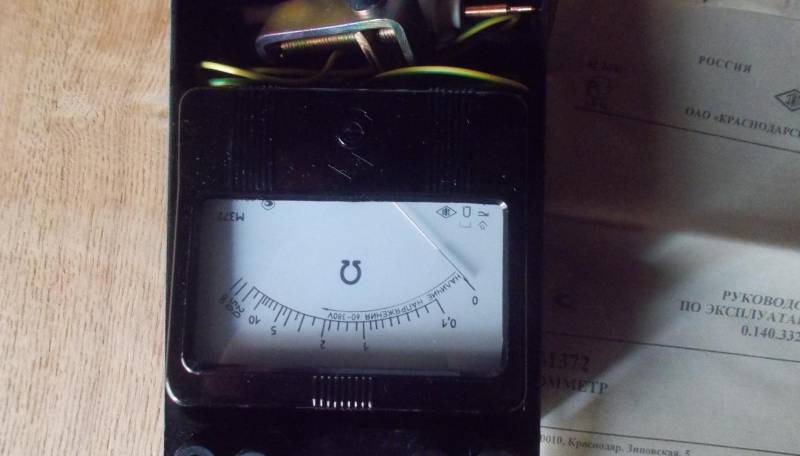

3. Далее при помощи тестера следует определить сопротивление на этом участке проводки. Если оно низкое, то обрывов там определенно нет.
4. Аналогично проверяются следующие участки электропроводки до тех пор, пока не найдется участок без низкого сопротивления.

Выводы

В итоге хотелось бы еще раз отметить важность определения места прохождения электрической линии перед началом ремонтных работ. Если этого не сделать, то последствия такой несерьезности могут быть самыми плачевными, возможно, даже летальными. Поэтому нужно использовать один из описанных способов (желательно, разумеется, искать электропроводку с помощью датчика) даже когда на стену лишь вешается обычная картина.

При выполнении строительных работ часто возникает потребность в проверке стены на присутствие в ней проводки. Для проведения поиска понадобится детектор, реагирующий на металл. Можно приобрести это устройство в заводском исполнении или же изготовить искатель скрытой проводки своими руками. В этой статье пойдет речь о нюансах внутреннего устройства детекторов, а также о способах их изготовления.

Схемы заводских детекторов

Существует несколько видов детекторов заводского производства:

1. Электростатический. Достоинства такого прибора в простоте внутреннего устройства и возможности находить металлические предметы на значительном отдалении. Недостаток же детектора состоит в возможности поиска лишь в сухой среде. В противном случае будут ложные срабатывания. К тому же обнаружены могут быть только те провода, которые находятся под напряжением.
2. Электромагнитный. Достоинства заключаются в простой схеме и высокоточном обнаружении проводки. Недостаток единственный, но существенный: помимо напряжения, нужна довольно мощная нагрузка - не менее 1 киловатта.
3. Металлодетектор. Такой прибор представляет собой стандартный металлоискатель. Главный плюс в отсутствии необходимости в напряжении. Недостатки: обнаруживает любой металл (не только проводку), а также конструктивно сложен.

Простейшие схемы самодельных устройств

Выделяют несколько схем таких устройств.

Со звуковой индикацией

Изготовить простой детектор скрытой проводки своими руками можно на основе резистора R1. Данный резистор защищает схему от наведенного напряжения. При этом даже если его устанавливать, на работе прибора это, скорее всего, не скажется.

Схема детектора скрытой проводки со звуковой индикацией

В качестве антенны применяется проводник из меди длиной от 5 до 15 сантиметров. Когда обнаруживается проводка, издается специфическое потрескивание. Пьезоэлемент подключается согласно принципу мостовой схемы, что позволяет контролировать уровень громкости.

Звуковая индикация в сочетании со световой

Данная схема также отличается простотой - понадобится лишь одна микросхема.

Схема искателя скрытой проводки на микросхеме

Особенности схемы: номинал резистора R1 должен быть равен или превышать 50 МОм. Светодиод используется без ограничения сопротивления, поскольку микросхема выполняет данную задачу самостоятельно.

На полевом транзисторе (первая схема)

Транзисторы этой группы чрезвычайно отзывчивы к электрическому полю. Данная особенность используется в нижеуказанной на картинке схеме.

Схема искателя проводки на полевом транзисторе

По рисунку можно понять, что прибор очень прост, его можно изготовить собственноручно, не используя каких-то особых приспособлений. Показатель напряжения питания - от 3 до 5 В. Тока нужно настолько немного, что детектор способен функционировать на протяжении 5-6 часов без отключения. Катушка антенны фиксируется 0,3-0,5 миллиметровым проводом на сердечник, который, в свою очередь, имеет диаметр в 3 миллиметра. Количество витков зависит от самого провода: 20 витков для провода в 0,3 миллиметра и 50 витков для провода в 0,5 миллиметра. Антенна может функционировать как с каркасом, так и без него.

На полевом транзисторе (вторая схема)

Еще один вариант изготовления детектора скрытой проводки своими руками на полевом транзисторе - использование микросхемы КП103 . Этот полевик характеризуется высокой чувствительностью. Если его затвор оказывается в непосредственной близости с проводкой, сопротивление сокращается, что ведет к открыванию других транзисторов. После этого светодиод начинает светиться.

Обратите внимание! Полевик КП103 можно использовать с любой буквой, как и световой диод АЛ307. Дело в том, что биполярные транзисторы с такой проводимостью имеют невысокую мощность, а коэффициент передачи должен быть значительным. Поэтому вместо КT203 рекомендуется выбрать КТ361.

Прибор отличается небольшими размерами - сборку можно осуществить даже в корпусе от маркера. Антенна протягивается сквозь отверстие в маркере. Длина антенны - от 5 до 10 сантиметров. Однако если проводка находится не слишком глубоко в стене (не глубже 10 сантиметров), можно обойтись длиной ножки полевого транзистора.

Схема детектора скрытой проводки на транзисторе КП103

Транзистор КП103 устанавливается по горизонтали, а затвор нужно согнуть так, чтобы он располагался прямо над транзисторным корпусом.

Металлоискатель

Принципиальная схема металлоискателя

Схема металлодетектора выглядит следующим образом:

• генератор частоты (100 кГц) - VT1;
• детектор - VT2;
• индикация - VT3, VT4.

Генераторные катушки наматываются на ферритовый сердечник. Стержневой диаметр - 8 миллиметров. Количество витков на первой катушке - 120, на второй - 45. Провод подбирается марки ПЭВТЛ 0,35.

Наладку металлоискателя нужно осуществлять вдали от металлических изделий. Настройка производится подстроечными резисторами R3 и R5 таким образом, чтобы генерация практически сходила на нет (неравномерное свечение диода и невысокая яркость). Далее происходит настойка R3 с целью угасания излучателя.

Следующий шаг - настройка чувствительности. Делается это при помощи куска металла (можно использовать монету) и пары резисторов. Причем настройку чувствительности рекомендуется периодически повторять. Чтобы оптимизировать процесс, сделать его более удобным, регуляторы можно встроить в корпус металлодетектора.

Настроенный прибор включается, когда антенна оказывается вблизи металла - световой диод начинает мигать.

Сигнализатор проводки без батареек

Данный детектор в качестве источника электропитания пользуется непосредственно сетью. Такая схема возможна за счет применения конденсатора повышенной емкости (обозначен на схеме как С1). Зарядка конденсатора осуществляется от сети. В заряженном состоянии конденсатор передает напряжение в 6-10 В. При этом от напряжения зависит лишь яркость светового диода, а вот на чувствительности устройства этот показатель не сказывается.

Принципиальная схема искателя скрытой проводки без батареек

Детектор проводки на микроконтроллере

На схеме выше показан детектор скрытой проводки, построенный на микроконтроллере PIC12F629. Работа устройства базируется на отзывчивости к магнитному полю. Данное поле образуется током, текущим по проводнику, расположенному в стене.

В схеме можно задействовать светодиодную лампу или пьезоизлучатель. Когда магнитное поле обнаруживается, в зависимости от предпочитаемого типа индикации загорается лампа или начинает потрескивать пьезоизлучатель.

Достоинство устройства в его способности откликаться только на частоту 50 Гц, что составляет частоту переменного тока. Таким образом, ложные срабатывания искателя исключены, так как на другие частоты прибор не отреагирует.

Двухэлементный индикатор

Принципиальная схема двухэлементного детектора

В данном случае нужна микросхема и световой диод. В качестве микросхемы можно выбрать DD1, а светодиод рекомендуется взять HL1. Задача состоит в соединении выводов таким образом, чтобы создать три инвертора в цепи. В результате прибор будет усиливать токи, которые поступают на устройство от поля переменного тока в проводке, находящейся в стене. При обнаружении проводов начинает светиться диодная лампа. При отдалении от стены или разрыве цепочки лампа тухнет.

Существует два варианта исполнения схемы:

1. Соединение выводов: третий с восьмым, второй с десятым, четвертый с седьмым и девятым, первый с пятым, одиннадцатый с четырнадцатым.
2. Соединение выводов: третий с восьмым, десятый с тринадцатым, первый с пятым и двенадцатым, второй с одиннадцатым и четырнадцатым, четвертый с седьмым и девятым.

Промышленные схемы профессиональных детекторов

Можно собрать в домашних условиях и прибор профессионального уровня. Однако такое оборудование имеет достаточно сложную схему, и на его изготовление понадобится много усилий. Ниже показаны две схемы на выбор: первая относится к промышленному прибору, вторая - к самодельному устройству «Дятел».

Схема промышленного сигнализатора скрытой проводки
Схема самодельного определителя проводки «Дятел»

Также можно изготовить устройство типа YADITE 8848. Ниже представлены два варианта такого устройства.

Принципиальная схема детектора наTC4069UBP
Схема определителя проводки на 74HC14AP

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Совет! Прежде чем начинать тест, проводка должна получить максимальную нагрузку. Чтобы обеспечить такую нагрузку, подключаем как можно больше электроприборов к сети. В результате усиливаются магнитное и электрическое поля, на которые откликаются приборы.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

В процессе ремонтных работ нередко возникает необходимость определения трассы скрытой проводки. Отсутствие ее схемы несколько усложняет эту задачу. Как показывает практика, в 90% случаев у хозяев частного дома или квартиры таковой схемы не было изначально, или она была утеряна. Решить проблему поможет искатель проводки.

Так ищут скрытую проводку

Виды приборов и их принцип работы

Искатели проводки принято разделять по принципу действия, их четыре:

• электростатический;
• электромагнитный;
• детектор металлов;
• комбинированный.

Каждому из них присущи свои особенности, определяющие сферу использования.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности. Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Стоимость приборов

Цена устройств напрямую зависит от следующих факторов:

• тип прибора;
• функциональность;
• назначение (для бытового или профессионального использования).

Стоит также учитывать, что «нонейм» устройства, изготовленные в Китае, будут стоить дешевле, чем надежные приборы известных брендов. Например, цена на металлодетектор начального уровня PMD-7, выпускаемый компанией Bosch – около $60, а китайский прибор MS8902B со схожими функциями стоит $16. Такой разброс цен обусловлен разницей в надежности и чувствительности.

Заметим, что самодельные искатели скрытой проводки по характеристикам нередко превосходят недорогие китайские приборы.

Искатель скрытой проводки своими руками

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

• транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
• светодиод HL–АЛ307Б или любой аналог;
• параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
• емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

• Т – КП103;
• HL – АЛ107БЛ (можно заменить аналогом);
• R1-2,0 кОм;
• R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
• R3- 1,0 МОм;
• С1 -5,0 мкФ;
• С2 – 20,0 мкФ
• SP – динамик с сопротивлением от 30 до 60 Ом;
• L – содержит от 20 до 50 витков провода диаметром 0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Список радиокомпонентов:

• катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
• Т1 – KT315 (буквенный индекс не имеет значения);
• D1, D2 – КР140УД1208;
• D3 –К561ЛЕ5;
• HL1, HL2 – КИПМОБ1Б-1К;
• VD1 – КД522;
• емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
• сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц.

Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Если в доме провода скрыты в толще стены, то иногда приходится искать их местоположение. Рассмотрим, как это можно сделать. Помощником в этом деле может стать самостоятельно собранный прибор. Не нужно даже быть профессионалом в области электроники или радиолюбителем — простейшая схема детектора скрытой проводки позволяет сделать его любому домашнему мастеру.

В нашей статье постараемся избежать сложных научных и технических терминов. Постараемся написать так, чтобы было понятно каждому. Не только приведем принципиальные схемы искателей скрытой проводки, вместе с названиями и марками деталей для сборки, но и покажем, как располагаются выводы (цоколевка) у элементов.

Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.

1. При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
2. Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
3. Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
4. При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).

Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.

• Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
• Устанавливая крепеж в стене, мы не знаем - насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
• Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.

Почему нужен детектор проводов

Конечно, можно найти расположение проводов и другими способами:

1. По чертежам - они не всегда есть и никто не застрахован, что не было отступлений от проекта.
2. По расположению электроприборов, распределительных коробок, розеток, выключателей и светильников . Они соединяются собой по прямым вертикальным или горизонтальным линиям. Как и в предыдущем случае может оказаться не так, из-за «фантазий» неквалифицированных электромонтеров.
3. Аккуратно вскрывая отделку стены (особенно с отделкой из листовых материалов) - трудоемкий и затратный метод. Но если вы собираетесь делать ремонт то, удалив обои часто можно увидеть следы заделанных штроб или выпуклости штукатурки, под которыми скрыты провода.

По всем вышеперечисленным причинам видно - без индикатора расположения электропроводки не обойтись.

Зачем делать индикатор самостоятельно?

По той причине, что пользоваться сделанной своими руками вещью приятно. При этом можно сэкономить деньги. Купить прибор тоже можно его цена колеблется от 1000 рублей за китайские модели с небольшой функциональностью до 10 тысяч за профессиональное оборудование.

Цена деталей для самостоятельной сборки на порядок меньше. Кроме того, почти любая схема прибора для обнаружения скрытой проводки, предназначенная для радиолюбителей не содержит малораспространенных элементов, все можно извлечь из сломанной бытовой техники.

Как работает искатель скрытой проводки

Схема поиска скрытой проводки основывается на двух принципах:

1. любой проводник под током излучает электромагнитное излучение;
2. металл, даже не магнитный (алюминий и медь) воздействует на внешнее магнитное поле.

Для поиска либо определяют проводник под током по его излучению, либо наводят магнитное поле и определяют его изменение (как металлоискатели). Приборы могут работать на одном из принципов либо комбинируют два, так как каждый из них имеет свои плюсы и минусы.

Достоинства и недостатки поиска по электромагнитному излучению

К плюсам можно отнести:

1. прибор не реагирует на трубы и арматуру в стене;
2. можно найти место обрыва проводника;
3. схема проще.

К минусам:

1. провода должны быть под напряжением.
2. после обрыва провод не виден.

Чувствительность повышается, если по проводам течет ток (подключена нагрузка). Если нагрузки нет, то провод обнаруживается все равно, так как переменный ток проходит через своеобразный конденсатор (емкость) между прибором и проводкой. Поэтому можно искать и расположение других кабелей (телевизионных, цифровых) подключив к ним генератор переменного тока. Таким способом пользуются связисты.

Совет. После обрыва провод можно найти, подключив генератор со стороны нагрузки.

Плюсы и минусы работы по принципу металлоискателя

Плюс всего один - можно искать неподключенные провода и трубы.

Минусов больше:

1. более сложная схема;
2. меньшая чувствительность;
3. трудно найти провода в железобетонной стене.

Теперь рассмотрим схемы детектора скрытой электропроводки и их реализацию:

Совет. Иногда вместо искателя можно использовать простейший индикатор фазы. Его неоновая лампочка загорается даже без контакта с фазным проводом, при приближении.

Простейшая схема

Это наиболее простая схема, поэтому расскажем о ней первой, и наиболее подробно объясняя все мелочи (пусть не смеются понимающие люди). При желании ее собрать может каждый.

1. полевой транзистор типа КП 103 или КП 303 (обозначен VT);
2. источник питания 1,5- 5 В (одна или несколько батареек);
3. телефон электромагнитный (обозначен SP);
4. провода;
5. любой выключатель или тумблер;
6. омметр (обозначен Ω) или авометр (тестер), хотя можно обойтись и без него.

Из инструментов нужны только паяльник и кусачки. Для пайки естественно должны быть припой, флюс или канифоль. Теперь подробнее о непонятных деталях.

Полевой транзистор

Самая важная деталь, на схеме он обозначается вот так:

Смотрим на правую часть рисунка, левая нам не важна, здесь обозначены буквами его выводы:

• «З» - затвор (направление стрелки обозначает тип p или n это тоже сейчас не берем во внимание;
• «И» - исток;
• «С» - сток.

Если на затвор транзистора не подано напряжение то между истоком и стоком сопротивление большое, ток почти не течет. Подав напряжение, мы открываем затвор и уменьшаем сопротивление (как открываем кран на трубе), ток начинает течь. Причем полевые транзисторы очень чувствительны, схема детектора скрытой электропроводки основывается на этой особенности.

Так выглядит эта деталь на фото.

Транзистор КП 303 имеет такой же вид, но отличается маркировкой. После цифр еще идет буквенное обозначение, не берем его во внимание. Возможен второй вариант исполнения в пластмассовом корпусе в виде призмы и тремя плоскими выводами снизу.

Как располагаются выводы на корпусе должно быть понятно из рисунка ниже. На нем транзистор в металлическом корпусе изображен выводами вниз, ориентироваться нужно по ключу.

Внимание. Полевые транзисторы могут сгореть от электростатической наводки. Поэтому при работе сними желательно заземлить паяльник и свое тело (с помощью металлического браслета и провода).

Это не телефонный аппарат, а только его деталь (аппарат и получил отсюда название), выглядит она вот так:

Бывают с корпусом, изготовленным полностью из пластмассы. Подойдет от старых дисковых телефонов. Располагается он в трубке в той части, которая прилегает к уху (из него мы слышим собеседника). Для того чтобы телефон извлечь нужно отвернуть декоративную крышку и отсоединить провода на клеммах.

Маркировка нам не важна кроме сопротивления, оно должно быть в пределах 1600 - 2200 Ом (может обозначаться Ω).

Телефон работает по следующему принципу - внутри находится электромагнит, который при протекании через него тока притягивает металлическую мембрану. Колебания мембраны создают слышимый нами звук.

Это измерительный прибор для определения сопротивления.

Выглядит он вот так:

Если сложно найти то обойдемся без него, схема будет работать и так. При необходимости можно сделать выводы для подключения, и использовать во время поиска «тестер» (авометр или мультиметр — это одно и то же) в режиме измерения сопротивления. Этот прибор есть почти у каждого.

Совет. Как «эрзац-искатель» скрытой проводки, может служить просто полевой транзистор с зажатыми выводами (стоком и истоком) в крокодилах на щупах авометра. Авометр естественно работает в режиме измерения сопротивления.

Собираем схему

Все детали собираем навесом с помощью проводов согласно схеме. На затвор транзистора припаиваем кусок одножильного провода диной 5-10 сантиметров. Он будет являться антенной.

После сборки можно упаковать все в любой подходящий корпус, например пластмассовую мыльницу.

Ищем проводку

Включенный прибор подносим к стене и начинаем проводить антенной вдоль нее. В месте, где находится провод под напряжением из телефона разрастаться гудение (как у работающего трансформатора). Чем ближе к проводу, тем звук будет сильнее.

Более точно можно найти проводку по показаниям омметра, при приближении он показывает наименьшее сопротивление. Для работы с омметром отключаем питание прибора.

Как работает прибор

Все дело (как мы уже и говорили) в высокой чувствительности полевого транзистора. Наведенное на его затвор с антенной электромагнитное поле открывает транзистор. Ток подается на телефон, и он начинает издавать звуковые сигналы с частотой 50 Герц (частота переменного тока в сети).

Омметр замеряет сопротивление между истоком и стоком. Оно становится меньше при повышении сигнала на затворе.

Теперь рассмотрим более сложные приборы, уже не сильно углубляясь в детали.

На микросхеме

Очень распространена схема искателя скрытой электропроводки на микросхеме К561ЛА7.

Внимание. Микросхема может быть обозначена без буквы «К» впереди — это значит что она не общего назначения, а специальная — более качественная.

Это цифровая микросхема простейшей логики, но она отлично работает как усилитель.

Вот сама принципиальная схема с цоколевкой микросхемы:

Цифрами на схеме обозначены номера выводов.

Кроме самой микросхемы нам понадобится еще светодиод. Это может АЛ307 или его аналоги (АЛ336) с любым буквенным обозначением и любого цвета, а также источник питания 3- 15 В.

Внимание. Если мы выбираем питание больше 3-5В, то ток через светодиод нужно ограничить последовательно включенным резистором на 1-1,5 кОм.

Принцип работы прост - на входы подается сигнал от антенны, как и в предыдущем случае, он усиливается. О том, что есть напряжение на входе, оповещает зажигание светодиода. Два логических элемента (И-НЕ) включаются последовательно, потому что выходы у микросхемы инверсивные, то есть если на входе есть сигнал, то на выходе его нет и наоборот.

К недостаткам этого искателя можно только отнести то, что он не определяет расстояние до провода.

Смонтировать его можно тоже навесом и разместить в любом удобном корпусе.

Рассмотрев простые схемы детекторов скрытой электропроводки, опишем и конструкцию для опытных радиолюбителей.

Комбинированный искатель скрытой проводки

Этот прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

Вот его схема:

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

• Магнитной антенны на ферритовом стержне (WA 1);

• Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);

• Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2 с детектором на диоде КД522 (VD1);

• Усилителя на микросхеме 140УД12 (DA1);

• Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
• Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
• Генератора звуковой частоты на двух оставшихся элементах микросхемы;
• Пьезокерамического излучателя ЗП-1 (ВА 1).

Как работает схема металлоискателя

• Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

Совет. Для подстройки прибора во время эксплуатации, лучше даже R2 выбрать не подстроечным, а переменным, с выведенной на панель управления прибора ручкой.

• При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
• Дополнительно операционный усилитель - компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход. Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
• Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание - для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.

Иногда при отсутствии искателя скрытой проводки или времени (желания) на его сборку можно попробовать найти ее с помощью других приборов.

Приведу несколько примеров:

• Не забываем об опыте Эрстеда, который открыл взаимосвязь магнетизма и электричества. Схема поиска скрытой проводки следующая - подключаем нагрузку и по максимальному отклонению стрелки находим положение проводов. Главное чтобы ток был значительным, например, был включен утюг или пылесос.

• На проводку может реагировать радиоприемник, настроенный на максимальную длину волны. Особенно эффективно работает способ, если в сети есть источники высокочастотных помех.

• Электродинамический микрофон, подключенный к усилителю, причем наиболее распространенные сегодня электретные микрофоны подобным образом не действуют. Также можно воспользоваться звукоснимателем электрогитары предварительно сняв с нее струны. Лучше искать с помощью «сингла» (более узкий, в один ряд), чем с помощью «хамбакера», который имеет защиту от внешних наводок.

• Если у вас сохранился кассетный, еще лучше катушечный магнитофон или плеер, то можно вынести их головку сняв ее и удлинив провода и искать провода, с ее помощью включив аппарат на воспроизведение.

Внимание. Подключать магнитную головку нужно экранированным проводом.

• Некоторые пробуют еще искать провода с помощью приложений в смартфоне. Но по личному опыту скажу, что метод не работает. Пользовался программой «Металлоискатель», так она не видела вплотную поднесенного провода, на который был подключен трех киловатный двигатель. Хотя может быть я не прав.

Надеюсь, что наша статья не только открыла вам ответ на то, как выглядит схема искателя скрытой проводки, но и помогла собрать этот прибор самостоятельно. Также рады, если вы поняли для чего нужно знать расположение спрятанных проводов. Делайте ремонты в доме быстро и безопасно.
