Добрый день всем Радиолюбителям. Сперва хочу выразить огромную благодарность и его обитателям. Именно здесь я научился паять и пользоваться мультиметром, и многому другому. Все началось с того, что на работе, ковыряясь ящика друга нашел старый автомобильный магнитофон, сразу пришла мысль собрать жучка, так как на нем было почти все необходимые детали.

На следующий день брал собой паяльник и всякой мелочи вроде канифоль, плата, детектор ВЧ и дополнительные детали. Выпаял все нужные мне радиодетали из платы авто магнитолы.

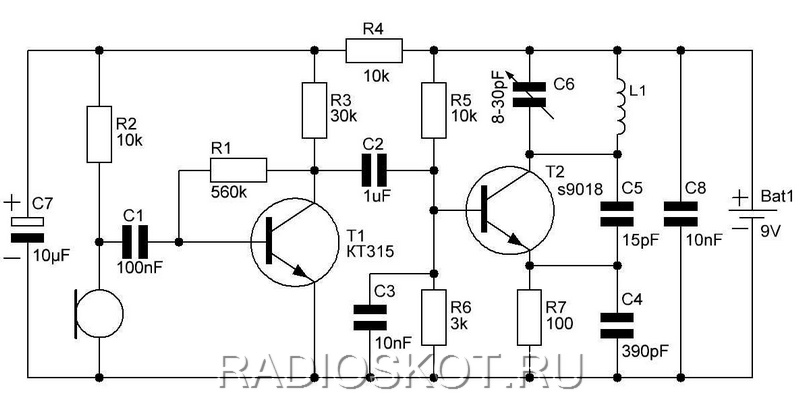

Все делалось как в схеме, кроме транзистора Т1 и С5, вместо КТ315 поставил С9014 а вместо С5 (15пФ) ставил 20 пФ.

Выпаял, паял, резал, кинул, обмотал, чистил плату уайт спиртом и все, пришло время включать. И бац, подключаю аккумулятор (9в, «КРОНА»), а результат - ноль. Потреблении нет, детектор не показывает, боль, тревога, грусть... что делать-то!? Решил внимательно посмотреть плату, а оказывается подключил обмотку на минусовую линию)).

Подключил правильно и сразу радиомикрофон заработал. Токопотребление было 9-10 мА, через некоторое время мультик стал показывать 8.50 мА, хотя жук работает как раньше. Думал аккумулятор сел - нет, все в порядке. Это у меня мультиметр чуток врет. В общем поэкспериментирую. Питанием служит известная Крона.

Обмотку делал из 0.8 мм медной проволоки и содержит катушка 6 витков.

О микрофоне: достал его из какого-то телефона. Проверить работоспособность можно мультиметром. Обычно его сопротивление в районе 1-2 кОм. Если подуть на него, то сопротивление должно измениться.

А вот показание ВЧ детектора:

Антенну сделал из многожильной проволоки длиной около 40 см. Ниже можете посмотреть фото готового Радиомикрофона (жучка). Также прилагается . В записи можно услышать шум, так это шум из кулера процессора компьютера. Уже представляете чувствительность микрофона?)) Частоту поймал на 82.00 МГц. Но если честно сказать - частота часто «плавает». То есть если вырубить питание и снова подключить - частота уходит то в 83 МГц, то в 81 МГц. Но далеко точно не уедет - найдёте)).

Кстати, антенну подключил через конденсатор 22 пФ, чтобы уменьшить возбуд при касании руками. Дальность пока точно не проверял. Думаю метров 100 пробивает. С вами был goodman , до встречи на страницах сайта!

Обсудить статью КАК СДЕЛАТЬ ПРОСТОЙ РАДИОМИКРОФОН

Изготовление радиомикрофона-жучка привлекает многих, особенно начинающих радиолюбителей. И чаще всего они пытаются повторять , считая их проще в изготовлении. Да, с одной стороны это так, но в плане настройки лучше выбрать трёхкаскадную схему радиомикрофона, где каждому транзистору отводится своя роль: микрофонный усилитель, генератор и ВЧ усилитель. В таком исполнении каждый каскад жучка можно легко и удобно настраивать по отдельности. Конечно деталей на него пойдёт в 3 раза больше, но и характеристики (чувствительность, стабильность, мощность излучения) улучшаться. Именно по такому принципу и работает схема радиомикрофона Филин-3, которую нашёл в интернете и с успехом повторил.

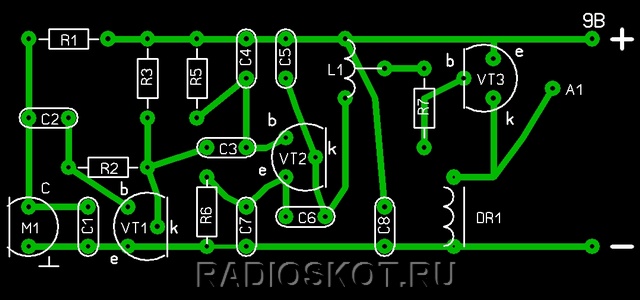

Детали радиомикрофона:

VT1 - КТ3130Б
VT2 - КТ368А
VT3 - КТ3126Б
R1 - 12 кОм
R2 - 300 кОм
R3 - 4,7 кОм
R5 - 20 кОм
R6 - 200 Ом
R7 - 200 Ом
С1 - 100-300 пФ
С2 - 0,03-0,1 мкФ
С3 - 0,03-0,1 мкФ
С4 - 500-1000 пФ
С5 - 22 пФ
С6 - 12 пФ
С7 - 39 пФ
С8 - 0,1-0,5 мкФ

Технические характеристики передатчика:

Частота: 88-108 МГц
Дальность от 100 до 1000 м - в зависимости от антенны
Питание 9В (Крона)
Выходная мощность 50 мВт
Потребляемый ток 25 мА
Чувствительность микрофона 5 м

Микрофон М1 типа МКЭ-332 или любой пуговичный микрофон. Длина антенны для хорошей дальности - 95 см. Антенна должна быть расположена вертикально и удалена от металлических предметов. Уменьшение длинны и использование спиральной антенны соответственно снизит дальность.

Катушка L1 содержит 6 витков провода 0,4 мм на оправке диаметром 3 мм. Мотаем 2 витка, делаем отвод к R7 и доматываем остальные 4 витка. Дроссель DR1 - 20 витков провода 0,1 мм на маленьком ферритовом кольце 2х4х7. Подойдёт любой готовый с индуктивностью 100мкГн. Я взял с китайского приёмника.

Частота прибора настраивается путём сжатия и разжатия L1. Можно ловить на любой мобильный телефон с FM диапазоном.

Это пожалуй самая популярная простая и распространенная схема радиожучка или радиомикрофона. Минимум деталей и минимум времени требуется для построения этой малютки. Благодаря использования микрофона от китайских изделий чувствительность данного устройства весьма велика. Данный жучек не прихотлив в изготовлении, не требователен к источнику питания. Конечно на ряду с очевидными достоинствами у данной схемы есть и недостатки, основной из них, на мой взгляд, является большой уход частоты при изменении питания, но при питании данного радиомикрофона от батареек этот параметр не критичен.

Работает это радиожучек по схеме емкостной трехтонки. Колебательный контур настроен на частоту 90 МГц. Но с легкостью можно выбрать любую частоту из промежутка 30 – 120 МГц.

Транзистор КТ660Б. Катушка- оправа диаметром 7мм, остальное смотри на фото.

Транзистор может быть любой, даже низкочастотный.

При исправных деталях жучек начинает работать сразу. Требуется только подобрать желаемую частоту.

Определить работу жучка без приемника очень просто. Для этого нужно замерить потребляемый ток, а потом закоротить колебательный контур, если потребляемый ток изменился, значит устройство работает.

Антенна подключается к коллектору транзистора, это пожжет быть кусок проволоки длиной до метра. Лучше подключать антенну через конденсатор 10 – 15 пФ.

Забыл нарисовать, питание подключается к конденсатору С1 верхний вывод по схеме плюс. Питание 1,5 - 15 вольт.

Answer

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry"s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Радиомикрофон своими руками 150м

Представляю вашему вниманию схему несложного передатчика питающийся от гальванического элемента 1,5В. Потребляемый схемой ток составляет около 2 мА и продолжительность работы более 24 часов. Дальнобойность жучка в зависимости от условий может составлять до 150м.

Схема устройства:

О работе:
Задающий генератор собран на транзисторе КТ368, его режим работы по постоянному току задаются резистором R1-47к. Частота колебания задается контуром в базовой цепи транзистора. Данный контур включает в себя катушку L1, конденсатор С3-15пф и ёмкость цепи база-эмиттер транзистора, в коллекторную цепь которого включен контур, состоящий из катушки L2 и конденсаторов С6 и С7. Конденсатор С5-3.3пф позволяет регулировать уровень возбуждения генератора.

Настройка:
При настройке устройства добиваются получения максимального сигнала высокой частоты, изменяя индуктивности (сжимая - растягивая) катушек L1 и L2. Готовую схему жучка помещают в небольшой пластмассовый корпус. Если размеры не сильно жмут - для питания жучка поставьте минипальчиковую или пальчиковую батарейку. В этом случае схема будет работать гораздо дольше, до нескольких месяцев. Для удобства эксплуатации можно установить миниатюрный выключатель питания.

Если не удастся найти МКЭ-3, можно поставить любой пуговичный микрофон от радиотелефона или мобилы. Возможно при этом потребуется добавить каскад УНЧ, но увеличение чувствительности будет значительным.

Идея создания этого радиомикрофона, родилась в тот день, когда я занимался изготовлением РМ на PIC12LF1840T48 разработанного известным мастером своего дела Blaze-ом.
На куске текстолита оставалось немного места, а пилить было лень, поэтому я решил сделать еще пару плат, просто заменив узел на PIC-контроллере микросхемой MAX1472.

Схема радиомикрофона

По сути, сам радиомикрофон — не является чем-то принципиально новым, а является компиляцией известных блоков, хорошо зарекомендовавших себя на практике, а именно:

1. Микрофонный усилитель, от Кристиана Тавернье, собранный на сдвоенном, малошумящем ОУ TL082 с возможностью регулировки усиления;
2. Задающий генератор и модулятор — построенный на базе микросхемы-передатчика MAX1472, хорошо зарекомендовавшей себя в радиомикрофонах «серии R»;
3. УВЧ на транзисторе BFG540, примененный в радиомикрофоне на PIC-контроллере.

Схема устройства — проста до безобразия, так, что прошу сразу не пинать:

Печатная плата

Печатная плата не является «верхом» миниатюризации и имеет размеры 33х22 мм. Фольга на обратной стороне не удаляется. В плате просверлены 3 отверстия 0,5 мм. для подачи (+) питания. Они указаны на монтажной схеме. Можно провести это соединение и со стороны монтажа элементов. Кому как нравится… Файл печатной платы в формате Visio2003 вы можете

Изготовление печатной платы (небольшое лирическое отступление)

Основной трудностью, для многих начинающих радиолюбителей в изготовлении подобных изделий — является изготовление печатной платы под современную элементную базу.
Конечно, можно заказать ПП на производстве, но ее цена будет «золотой» в условиях слабо развитой технологической базы наших предприятий и желания коммерсантов поиметь 1000% прибыли с любого заказа.
Поэтому радиолюбителям приходится осваивать разнообразные способы производства печатных плат в домашних условиях.

Уже пару лет, как я перешел с метода ЛУТ на изготовление плат по фоторезистивной технологии. При этом способе изготовления, качество плат практически зависит только от качества рисунка,
которое может воспроизвести ваш принтер. Этот метод более надежен и эффективен чем ЛУТ, хотя и требует некоторых первоначальных затрат на покупку необходимых материалов. Новичков пугает кажущаяся сложность технологии и непредсказуемость результата.
Я считаю, что это международный заговор капиталистов, не желающих, чтобы в нашей стране развивались молодые таланты и рождались глобальные инновации 🙂 !!!

На самом деле все просто, никакого волшебства и магии, и в Хогвартс ездить не нужно. Процесс производства плат фоторезистивным методом состоит из 6 этапов и в среднем, у меня занимает от 40 до 60 минут.
Для этого процесса необходимы:

1. Прозрачная пленка для лазерных принтеров, продается в магазине канцтоваров;
2. Тонер для повышения оптической плотности печати (Density-toner)
3. Маленький или большой баллончик фоторезиста Positiv 20 ;
4. Кусок прозрачного оргстекла толщиной 1-2 мм. (желательно нового и не царапанного);
5. УФ-лампа (черная) или другой источник УФ-излучения (например светодиодная матрица), на крайний случай подойдет обычная энергосберегающая лампа большой мощности 150-200 Вт;
6. Каустическая сода (NaOH).

Это все барахло выглятит примерно вот так:

ЭТАП 1. Создание трафарета .
Берем любую программу для рисования, векторный (я использую Visio) или пиксельный редактор или специализированные программы для проектирования ПП, коих достаточно много.
Рисунок ПП в «позитиве» — дорожки должны быть черными — распечатываем на пленке для лазерного принтера. Если у вас принтер с новым картриджем, то ваш трафарет получится оптически-плотным.
Но лучше его сбрызнуть специальным тонером (я использую Density Toner от Kruse, производство Италия), повышающим оптическую плотность красителя, за счет его растворения. Пару минут сушим и наш трафарет готов.

ЭТАП 2. Нанесение фоторезиста
Это наиболее ответственный этап всего процесса и проводить его нужно в затемненном помещении. Заготовку из текстолита хорошо моем мелкодисперсным порошком для мойки посуды (коммет или аналогичное). Если фольгированный текстолит совсем старый или окисленный, лучше пройтись по нему наждачное бумагой №1000-2500. Затем обезжириваем ацетоном и больше не прикасаемся. Баллончик с фоторезистом с минуту взбалтываем и покрываем обезжиренную заготовку тонким слоем фоторезиста. Тут надо немного приноровиться, можно покрывать в 1 слой, можно в два (например, вдоль и поперек). Он имеет синеватый оттенок и чем толще слой — тем он темнее. Более толстый слой — требует более длительной засветки. Не смущайтесь, когда в только нанесенном слое фоторезиста вы увидите множество пузырьков воздуха — они исчезнут при сушке. Оставляем плату в темном помещении на начальную просушку — 3-5 минут. Желательно делать это в помещении, где меньше пыли. Я делаю это в ванной.

ЭТАП 3. Сушка фоторезиста
Разогреваем духовку до 50-60 градусов. Плату, защищенную от попадания прямого света, переносим в духовку. Поддерживаем указанную температуру в течение 15 мин. периодически включая-выключая духовку. Не допускаем перегрева платы свыше 70 градусов , иначе фоторезист утратит свои свойства. Выключаем духовку и даем плате остыть до комнатной температуры. После остывания плата готова к засветке.

ЭТАП 4. Засветка
На фольгированный текстолит, покрытый фоторезистом, накладывается трафарет, сверху кусок прозрачного оргстекла и вся эта конструкция зажимается, для предотвращения смещения трафарета относительно текстолита. Для засветки я применяю 40Вт. УФ-лампу, просто располагая её над трафаретом на расстоянии 5-10 см. Обычно, для небольших плат время засветки составляет 15-20 минут. С более мощным источником УФ-излучения — времени понадобиться меньше.
В процессе засветки, периодически немного передвигайте засвечиваемую область (так как источники света дают неравномерный поток излучения) чтобы обеспечить равный уровень засветки всех участков платы.

ЭТАП 5. Проявка
Засвеченную плату помещаем в раствор NaOH — небольшая чайная ложечка на 0,5л. воды комнатной температуры. В этом растворе происходит смывание участков фоторезистивного слоя засвеченного ультрафиолетом (для позитивной технологии). Обычно процесс длится 1-2 минуты. После этого плата промывается и готова к травлению. На этом этапе, нужно провести контроль качества вашей платы и подправить возникшие огрехи: при помощи тонкого скальпеля — прорезать дорожки в фоторезисте или специальным маркером нарисовать/подправить недостающие элементы. Если в результате проявки не весь рисунок оказался засвеченным или из-за высокой концентрации щелочи смылся весь фоторезист — необходимо вернуться на этап №2 и начать все заново.

ЭТАП 6. Травление
Травим плату любым, привычным способом. Не знаю как на счет кислот, но персульфат аммония, хлорное железо, купорос с солью — фоторезист «Positiv 20» выдерживает легко. Промываем плату в проточной воде и смываем фоторезист ацетоном. Плата готова к применению.

Ну, вот и все. Особо впечатлительные люди, разглядывая плату и стирая со щек слезы радости, зададут себе вопрос: А почему я так не делал раньше? Я по крайней мере себе его задал…

Монтаж элементов

В радиомикрофоне применены резисторы и конденсаторы типоразмера 0805. Схема монтажа элементов и фотографии, помогут вам разобраться, что и куда припаять.

Настройка радиомикрофона

Правильно собранный и хорошо отмытый от флюса радиомикрофон — практически не нуждается в настройке. Я сделал два экземпляра устройства на разные частоты и оба заработали без каких-либо вопросов. С кварцевым резонатором на 13 Мгц, частота устройства составила 416, 045 МГц.

Подстроечным резистором устанавливается необходимая чувствительность по микрофонному входу. Этот усилитель достаточно «зажат» и не имеет склонности к самовозбуждению из-за достаточно низкого общего КУ. При необходимости, можно еще поиграть с номиналами резисторов, чтобы получить большую чувствительность.
Но при этом необходимо помнить, что повышение усиления приводит и к росту шумов на выходе. Также хочу отметить, что очень важным элементом любого радиомикрофона является непосредственно сам микрофон (каламбур, блин…). Подбор микрофона по максимальной чувствительности и минимуму шумов также важный этап настройки.
Наилучший результат показали обычные электретные микрофоны, выдранные из старых радиотелефонов Panasonic (не сотовых).

Подстроечным конденсатором C1, — настраиваем устройство по максимуму потребляемого тока. При указанных на схеме номиналах, потребляемый ток должен быть в пределах 50-55 мА. При этом излучаемая мощность составит 70-85 мВт.

Заключение

В заключении, я хочу добавить, что это один из лучших радиомикрофонов (которые мне удалось собирать в своей практике) по сочетанию таких характеристик как качество звука, стабильность частоты, выходная мощность, практичность и технологичность изготовления. В большей части случаев, если все компоненты исправны, он не нуждается в настройке. Можно поэкспериментировать с микрофонами, кварцевыми резонаторами и огр. резисторами для достижения наилучшего качества звука и мощности передачи.
Радиолюбители, которые захотят собрать данный передатчик и провести с ним эксперименты, выпускаемый под брендом «МИКРОШ».

,
