Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

При выборе модели устройства, следует учитывать некоторые особенности радиаторов:

• Для централизованных систем отопления лучшим решением будет использование ручных кранов, которыми в любое время можно стравливать воздух. Автоматические краны нежелательно использовать в квартирах или домах, где работает централизованное отопление. Теплоноситель в таких системах имеет повышенную загрязненность, в результате чего отверстие крана будет постоянно забиваться грязью;
• Краны с автоматическим управлением хороши в частных домах с автономными системами, ведь там поддерживается чистота теплоносителя. Также автоматику рекомендуется устанавливать в местах с затрудненным доступом;
  Автоматический воздухоотводчик на батарее
• Если отопительный прибор установлен в каком-то углублении или нише, то доступ к его торцу может быть ограничен. В этом случае открутить винт обычной отверткой будет невозможно. Поэтому рекомендуется для такого радиатора применять автоматический кран Маевского. Либо же использовать специальный ключ, который располагается в одной плоскости с батареей;
• во многих помещениях все еще используются чугунные радиаторы старого образца. В этом случае возможно установить ручной кран Маевского для чугунных радиаторов, но лучше воспользоваться специальными автоматическими воздухоотводчиками, изготовленными из латуни, и обладающий значительной прочностью.
  Ручной кран Маевского на отопительной батарее из чугуна

Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.

Зная, что делать, стравить воздух из радиатора очень просто

Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.

В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.

Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.

При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым - выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.

Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Нередко в городских квартирах температура начинает падать из-за того, что отопительные батареи слабо нагреваются. Подобное происходит вследствие завоздушивания системы, ведь нагретый теплоноситель поступает в прибор не в полной мере. Для таких случаев и предназначен кран Маевского, принцип работы которого мы рассмотрим в данной статье.

Кран Маевского принцип работы (схема)

Обратите внимание! Это является общепринятым названием, однако и в ГОСТах, и в различных учебных книгах это устройство именуется как игольчатый воздушный клапан.

Добавим, что этот прибор играет важную роль в отопительных системах уже много лет, ведь его изобрели еще в тридцатых годах прошлого века. И в те времена, и сегодня кран используется для удаления из батарей воздушных пробок.

Процедура монтажа и эксплуатации крана Маевского

Кран Маевского, принцип работы которого рассматривался в этой статье, можно установить и своими руками. Необходимо лишь извлечь боковую заглушку, которая расположена на отопительном радиаторе. Затем нужно вкрутить устройство вместо снятой заглушки.

Установив прибор, вы обязаны правильно его эксплуатировать, если хотите увеличить срок его эксплуатации. Как только радиаторы прекратили равномерно прогреваться, вы должны выполнить следующие действия, направленные на вывод воздуха.

Шаг 1. Вначале очистите пространство вокруг радиатора, дабы предотвратить порчу ценного имущества в ходе развоздушивания.

Шаг 2. Подготовьте тазик или любую другую емкость для воды; также вам потребуется отвертка.

Шаг 3. Вставьте отвертку в соответствующую резьбу, которая находится на устройстве, затем плавно вращайте ее (обратите внимание – исключительно против часовой стрелки!).

Шаг 4. Услышав резкий шипящий звук (это воздух покидает отопительный прибор), прекратите вращение. Далее дождитесь, пока воздух целиком выйдет из системы и начнет вытекать равномерная струя теплоносителя. Не пугайтесь, если звуки при этом будут слишком громкими – это вполне нормально.

Шаг 5. Дождитесь, пока жидкость начнет течь равномерно. Затем закройте кран, для чего все так же проверните его, но уже в обратную сторону.

Обратите внимание! Будьте готовы к тому, что воздух из системы будет выходить достаточно долго. В таком случае остается лишь подставить тазик и ждать, пока он (воздух) выйдет полностью.

Если вы все сделали правильно и удалили воздух согласно приведенной выше инструкции, а радиатор все равно плохо прогревается, то, вероятнее всего, он попросту засорен. В таком случае есть два возможных варианта выхода из ситуации:

1. заменить радиатор;
2. прибегнуть к помощи опытного сантехника.

Устройство и принцип работы

Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.

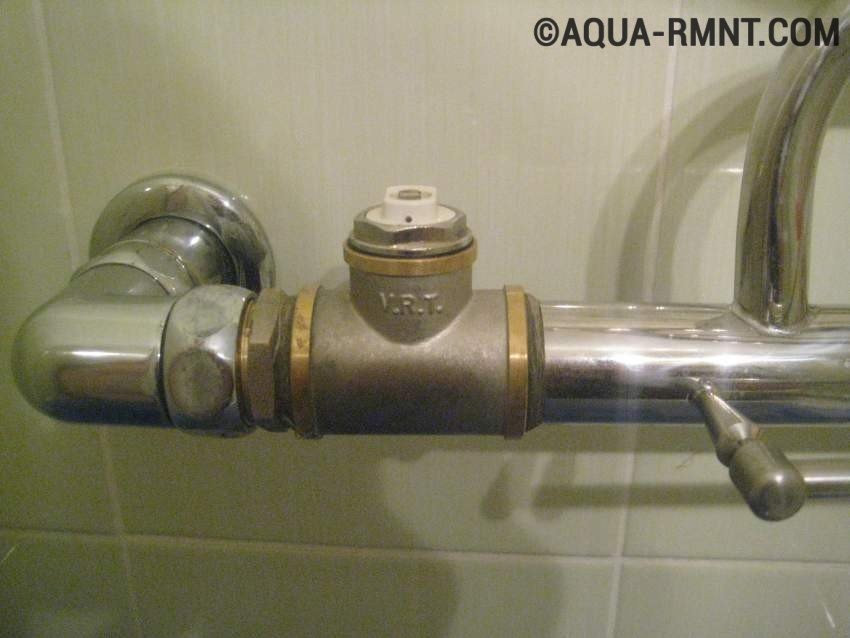

Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители.

Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.

Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:

1. 0,5 дюйма;
2. 0,75 дюйма;
3. самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.

Таблица розничных цен

Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.

В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.

Кран Маевского в разобранном виде

Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости. Но это мы забегаем наперед.

Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.

Как делается промывка и опрессовка системы отопления?!

С годами отопительная система будет отдавать меньше тепла чем в начале, причиной тому является накипь и различные отложения в ней. Способы борьбы с этим

Видео – Кран Маевского принцип работы

Классификация кранов Маевского

Есть несколько вариаций данного устройства, ознакомимся с каждой из них.

Важные моменты при эксплуатации

Если устройством длительное время не пользовались, то на резьбе может образоваться ржавчина. Следовательно, винт будет сложно провернуть. Тогда перед поворачиванием рекомендуется обработать резьбу посредством керосина и пять минут подождать.

Основные достоинства устройства

Что же, кран Маевского – принцип работы мы уже разобрали, теперь поговорим о преимуществах. Разумеется, он не единственный – в аналогичных целях могут использоваться и другие приспособления (шаровые вентили, например). Но зато описываемое устройство выглядит более презентабельно.

Если практиковать вывод воздуха без крана, то будет риск затопления горячей жидкостью соседей снизу. А это сулит не только громкие скандалы, но и материальные затраты на компенсацию. А если поставить кран Маевского, то такие проблемы будут полностью исключены.

У ручного крана также есть преимущества, если сравнивать его с автоматическим. Так, последние весьма часто забиваются грязью и примесями из системы, из-за чего могут однажды отказать в неподходящий момент. А вот ручной кран надежен и прост в эксплуатации, а специальное уплотнение на резьбе позволяет устанавливать его на батареи всех видов.

Если грамотно использовать устройство, то с его помощью можно быстро удалить воздух из системы всего здания. Наконец, с таким краном вы существенно сэкономите на отоплении, поскольку батареи не будут охлаждаться по причине наличия воздуха. А так помещение будет прогреваться постоянно и равномерно, в связи с чем использовать дополнительные источники тепла уже не нужно.

Видео – Об эффективности крана Маевского

Особенности выбора воздухоотводчика

Если вы интересуетесь, какой кран выбрать, то ничего конкретного, увы, мы сказать не можем – все в данном случае зависит от конкретного типа отопительной системы. Если система индивидуального типа, то можете использовать любое устройство, поэтому здесь опирайтесь на своих личных предпочтениях. А если система центральная, то лучше поставьте кран с предохранителем (почему – мы уже рассказывали выше).

1. Устройство ручного типа рекомендуется тем, кто может самостоятельно стравливать воздух из магистрали.
2. Устройства с предохранителем, как только что отмечалось, идеальны для центральных систем.
3. Автоматические приборы весьма ненадежны, так как не только часто забиваются, но и отказываются работать по непонятным причинам.

Обратите внимание! Что же касается разницы в цене, то в действительности она не такая большая, как может показаться на первый взгляд. По этой причине фактор стоимости едва ли является решающим в данном случае.

В качестве заключения

Использовать краны Маевского принцип работы которых мы разобрали, либо же обычные водозаборные – решать исключительно вам. В обычных условиях они не повредят, зато установить кран Маевского во время сезона отопления будет очень трудно. Поэтому планируйте все заранее, даже там, где будет использоваться циркуляционный насос. Удачи в работе!

Здравствуйте, наш постоянный читатель!

Понятие жилья для современного человека в обязательном порядке включает в себя комфортную температуру и зимой и летом. В нашем климате жить зимой в доме или квартире без отопления попросту невозможно. Самая частая проблема холодной системы отопления – и трубах, и для его стравливания существует специальное приспособление – клапан Маевского.

Это запорная арматура очень простой и надежной конструкции для , управляемый вручную. Он существует почти девяносто лет и применяется почти в первоначальном виде до настоящего времени.

Другие его названия: радиаторный , кран для спуска воздуха, самое употребительное – кран Маевского. В учебных пособиях обычно употребляется название радиаторный игольчатый воздушный клапан.

Назначение и сферы применения

Частой причиной неэффективной работы отопления и холодных батарей является завоздушивание. В воде системы отопления всегда имеется воздух, он попадает туда следующими путями:

• растворенный воздух всегда имеется в воде, он попадает в систему с подпиткой;
• попадает при захватывании воздуха насосом;
• при утечках;
• при коррозии в воду попадает водород (ив стальных системах, и в системах с алюминиевыми радиаторами также).

Кран Маевского – устройство для стравливания воздуха из систем отопления. Монтируется они обычно на радиаторы (вкручивается в специальных отверстиях в пробках-заглушках) или в самых высших точках системы.

Управление и технические характеристики

Управляется кран Маевского вручную – винт откручивается и закручивается отвертками или с помощью специального ключа.

Клапан рассчитан на применение в системах отопления с давлением до 1,6 Мпа.

При использовании в системах с более высоким давлением или возможностью сильных гидравлических ударов он недостаточно надежен – есть вероятность возникновения течи.

Тип подключения

Корпус крана с внешней резьбой вкручивается в пробку радиатора или патрубок трубы, как муфтовый кран с наружной резьбой.

Устройство

Запорный клапан состоит из корпуса с отверстием сбоку для выхода воздуха и вкручивающегося в него конического винта.

Полностью закрученный винт герметично закрывает отверстие в кране. На корпусе имеется резьба для вкручивания в радиаторную пробку или патрубок с внутренней резьбой. На корпус надето уплотнение для герметизации соединения. Как правило, используемый для крана материал – латунь. Стальные изделия практически не встречаются.

Принцип работы

Принцип работы клапана прост: при выкручивании конического винта из корпуса воздух (или вода) поступает в появившееся пространство и под воздействием давления в системе выходит наружу через боковое отверстие.

Виды и конструкции

Видов крана Маевского практически только два: ручной и автоматический.

Автоматический клапан не очень пригоден для централизованных систем отопления – он легко засоряется. Это устройство работает без участия человека – в нем находится поплавок, который открывает клапан при появлении воздуха.

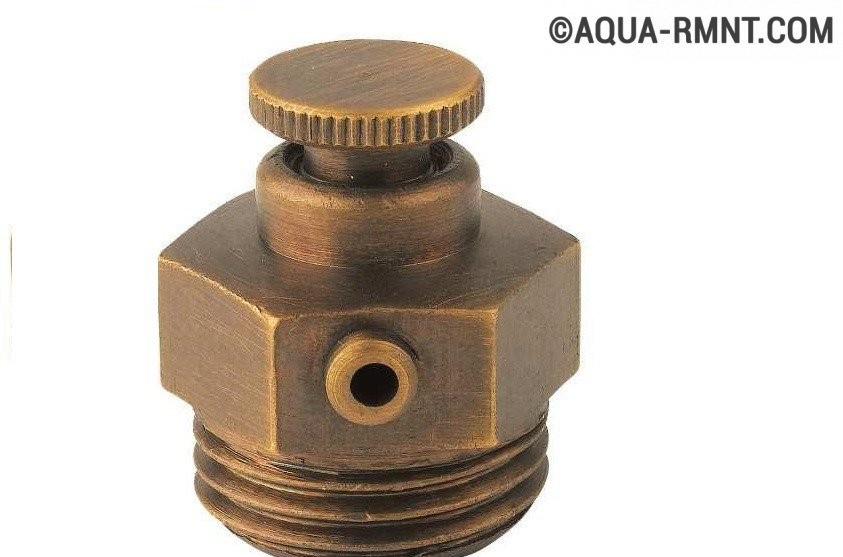

Ручная модель имеет очень простую и функциональную конструкцию, выполняет одну-единственную функцию, поэтому все изделия имеют одну конструкцию.

1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.

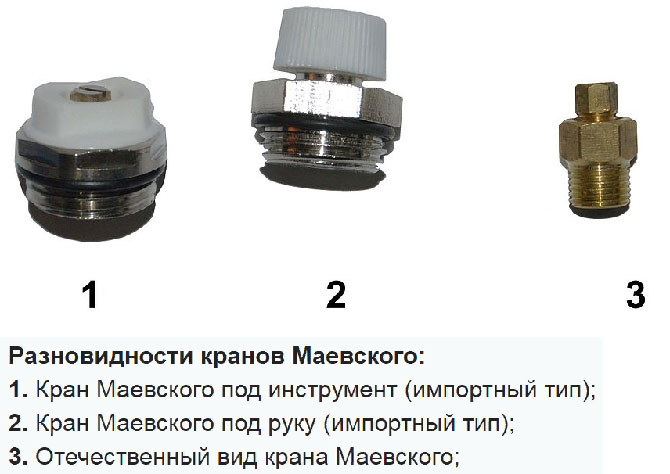

Разновидности клапанов показаны на фото:

1. Кран Маевского под инструмент (импортный тип);
2. Кран Маевского под руку (импортный тип);
3. Отечественный вид крана Маевского

Отличия

Принципиальные отличия имеются только в диаметре наружной резьбы на корпусе: есть изделия с диаметрами ½’’ и ¾’ (15 и 20 мм)’. Бывают изделия и с диаметром 1 дюйм.

Винт можно выкрутить при помощи отвертки или специального ключа. Головка винта имеет квадратную форму (изредка шести- и восьмигранную головку) и прорезь под плоскую отвертку. Ключ поставляется в комплекте к клапану. Есть модели с ручкой для выкручивания винта.

В маркировке обозначается присоединительный диаметр в миллиметрах; параметры резьбы обозначаются М10×1 – длина 10 мм, шаг метрической резьбы 1 мм.

Преимущества и недостатки

Преимущества:

• простая конструкция;
• долговечность;
• компактность и возможность установки даже в труднодоступных местах;
• надежность;
• небольшая цена;
• стильный дизайн.

Недостатки:

• необходимость выпускать воздух вручную – краны Маевского не срабатывают автоматически. Для заполнения крупных систем не очень подходят – стравливать воздух придется очень долго, в местах постоянного скопления воздуха лучше поставить автоматический воздухоотводчик;
• не предназначены для работы в системах с давлением более 1,6 Мпа.

Покупайте клапаны в магазине, а не на рынке. Желательно с чеком. Хотя их конструкция проста и надежна, бракованные изделия все-таки случаются – можно будет заменить. Не покупайте стальные изделия (если вдруг попадутся), идеальный материал – латунь.

Если на винте имеются ручка, стравливать воздух будет намного проще. И детям в интересном возрасте тоже. Поэтому при выборе такой модели трезво оцените возраст и степень шаловливости детских ручек.

Не ошибитесь с диаметром корпуса.

Правила монтажа и эксплуатации прибора

Технология монтажа клапана в радиаторы отопления не представляет особой сложности, за него можно взяться даже неопытному домашнему мастеру.

Необходимые инструменты и материалы

Разводной или гаечный ключ, лента ФУМ, клапан, радиаторная пробка с отверстием для монтажа воздухоотводчика.

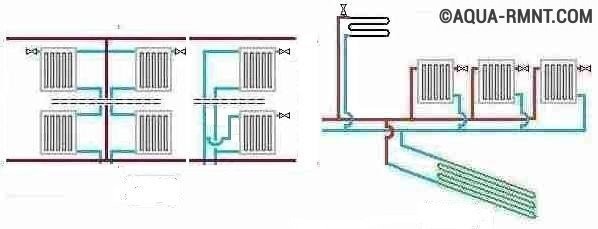

Схема подключения

Краник Маевского обычно вкручивают в верхнюю радиаторную пробку, противоположную подводу теплоносителя.

Ход работ

Перед началом работ необходимо перекрыть вентили на подключении батареи или перекрыть стояк в многоквартирном доме. Затем слить воду. Практически работы на системе отопления многоэтажки ведутся летом.

Затем необходимо гаечным ключом выкрутить глухую пробку из радиатора и вкрутить новую пробку. На пробке нужно проконтролировать, надето ли уплотнение, можно намотать несколько витков ленты ФУМ на резьбу.

Затем вкрутить кран Маевского (и также проконтролировать наличие уплотнения).

Заполнить радиатор или систему водой и проверить, нет ли утечки. Если соединения подтекают, подтянуть гаечным ключом гайку и краник.

Если у Вас чугунные радиаторы со стальными заглушками – можно высверлить отверстие и нарезать метчиком резьбу.

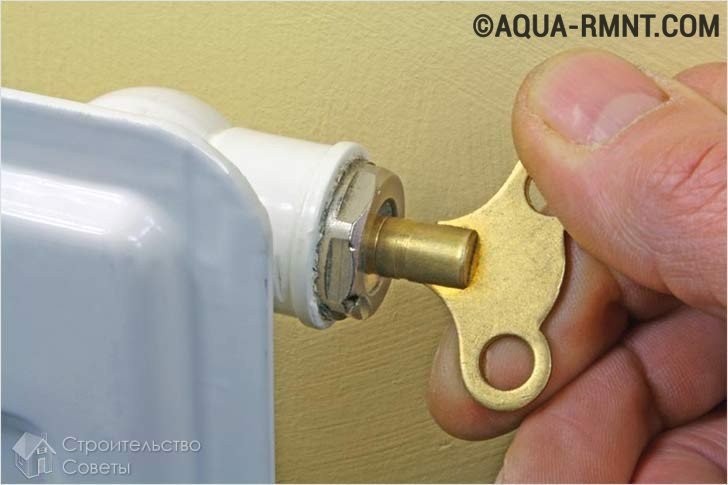

Как спустить воздух

В процессе эксплуатации прибор не требует выполнения никаких работ по обслуживанию.

Пользоваться краном очень просто: перед тем, как открыть вентиль и выпустить воздух, необходимо подставить под кран ведро, прикрыть кран тряпкой (или полиэтиленом). Вместе с воздухом могут лететь брызги грязной или ржавой воды и забрызгать стену, шторы или мебель. Затем одной рукой откручивать винт (с помощью отвертки, ключа или ручки), а второй рукой придерживать тряпку. Воздух будет выходить с шипением, когда начнет капать вода — плотно закрутить винт.

Наглядно ход работ по использованию воздушного клапана можно увидеть по нашему видео:

Частые ошибки и проблемы при установке

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Желательно монтировать клапан в таком положении, чтобы отверстие было направлено от стены и вниз – при выпуске воды не забрызгается стена.

При замене воздухоотводчика при его выкручивании необходимо придерживать пробку с помощью второго разводного ключа, иначе она будет выкручиваться из батареи.

Вода в сети появляется достаточно часто. Поэтому рекомендуется устанавливать воздухоотводчики в каждую отопительную батарею, регистр, П-образные компенсаторы с петлей, повернутой вверх, и в самую высокую точку системы.

Появление воздушных пробок в радиаторах батарей ухудшает обогрев помещений и может приводить к сбоям в работе отопительной системы. Чтобы это предотвратить, необходимо спускать воздух. Задачу можно упростить, оснастив сложные места теплового контура краном Маевского – специальным устройством для отведения воздуха.

Воздушная пробка мешает теплоносителю передвигаться по контуру и поступать в отдаленные части батарей, что приводит к снижению эффективности обогрева, повышению давления в трубах и сбоям в работе системы отопления.

Постепенное выделение воздуха из горячей воды, циркулирующей по батареям, это естественный и неизбежный процесс. Скорость образования воздушных пробок увеличивается по следующим причинам:

• воздух попал в систему на этапе монтажа, ремонта или замены отдельных участков;
• во время продувания и последующего заполнения системы в ходе сезонной профилактики теплоноситель подавался с недостаточным давлением;
• нарушена герметичность стыков труб и происходит подсос воздуха;
• происходят коррозийные процессы – окисление материала труб и радиаторов, при котором выделяется кислород.

Обнаружив пробку, можно вызвать сантехника, который спустит скопившийся воздух. Если система склонна к завоздушиванию, то вызовы специалистов придется оплачивать регулярно. Можно решить эту проблему просто и эффективно, а главное дешево, установив в местах образования воздушных пробок кран Маевского.

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.

Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Низкая эффективность работы отопительной системы в большинстве случаев объясняется просто: батареи завоздушены. Небольшое количество воздуха попадает в систему, накапливается в отдельных ее элементах и препятствует нормальной циркуляции теплоносителя. Решить радиаторов не сложно - достаточно установить обычный кран Маевского. С его помощью удалить лишний воздух из системы очень легко, а количество теплоносителя при этом останется неизменным.

Как работает данный прибор?

Небольшой цилиндр устанавливают вверху радиатора или в другом подходящем месте. Внутри цилиндра расположен специальный клапан, который управляется винтом.

Кран Маевского - это небольшое устройство, отличающееся простотой в установке и эксплуатации. Для обслуживания ручной модели понадобится некоторое пространство в нише радиатора

Если нужно спустить воздух из системы, кран просто открывают, а затем закрывают. Это первое, что следует сделать, если радиатор или какая-то часть отопительной системы прогревается слабее, чем остальные. Если вскоре температура нагрева в проблемном месте повысилась, проблему можно считать решенной. Если после стравливания воздуха радиатор не нагревается, скорее всего, он засорен. Придется демонтировать радиатор, промыть его и установить снова.

Если система работает в режиме , перед стравливанием воздуха необходимо отключить циркуляционный насос. Если этого не сделать, часть воздуха будет увлечена потоком теплоносителя и останется в системе. После отключения насоса нужно подождать хотя бы пять минут, и лишь после этого открывать воздухоотводчик. За этот время пузырьки воздуха поднимутся вверх.

После того, как воздух покинет систему, из крана потечет вода. Это будет тонкая струйка диаметром примерно 1,5 мм. Поэтому еще до начала стравливания воздуха следует убрать от радиатора вещи, которые могут намокнуть, а также запастись подходящей емкостью для воды. Для применения крана Маевского не требуется сливать теплоноситель или демонтировать радиаторы. Изучив принцип работы крана маевского следует уделить внимание конструкции отдельных моделей.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:

Модель на ручном управлении

Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:

• прочного латунного корпуса;
• стального игольчатого клапана;
• пластикового кожуха.

Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи

Конструкция автоматического крана Маевского

Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию . Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.

Что дает использование предохранительного клапана?

Воздухоотводчик Маевского с предохранительным клапаном - это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном , в этом случае клапан позволит предотвратить поломку элементов системы.

Какой бы вариант вы не выбрали, мы рекомендуем вам покупать все отопительное оборудование в интернет-магазине «Гипострой» - это проверенный временем поставщик. Так, по ссылке http://www.gipostroy.ru/catalog/category/klimat-i-otoplenie вы можете ознакомиться с актуальными на сегодняшний день ценами на отопительные приборы и комплектующие.

Как выбрать подходящее устройство?

Чтобы выбрать подходящую модель крана Маевского, необходимо оценить состояние и возможности своей отопительной системы, а также особенности размещения радиаторов. Простые модели на ручном управлении уместны практически везде. Следует помнить, что для вращения управляющего винта понадобится некоторое пространство: больше - для работы отверткой или пассатижами, меньше - если клапан открывают с помощью специального ключа. В нишах для радиаторов пространство может быть очень ограниченным.

Автоматизированные модели будут очень удобны именно для таких случаев с ограниченным доступом к радиатору, помещенному в тесную нишу или скрытому декоративным экраном. Однако использование автоматических воздухоотводчиков не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах теплоноситель настолько загрязнен, что отверстие крана вскоре забивается. Устройство придется прочищать раз в месяц или чаще, что сведет на нет все удобство его использования. Кроме того, перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс стравливания воздуха через двухмиллиметровое отверстие может занимать слишком много времени.

По этим же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТу 9544-93. Это устройство переносит повышение температуры до 150 градусов и пригодно не только для систем с жидким теплоносителем, но и для парового отопления.

Воздухоотводчики с предохранительным клапаном рекомендуются для монтажа в системы из труб ПВХ. Эти конструкции чувствительны к гидроударам и установка крана позволит предотвратить разрыв. Также эффективны эти модели в системах центрального отопления, которые часто подвергаются внезапным .

Выбор места и порядок установки

Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.

Кран имеет правую резьбу, а пробка - левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран

При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет - при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.

Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.

При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.

На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха

При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.

Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.

Чтобы понять, нужно ли устанавливать воздухоотводчик в конкретном месте, следует просто представить себе движение воздуха в системе. Если понятно, что воздух может свободно перемещаться дальше по системе, кран не нужен. Если же воздух не может покинуть систему естественным путем, понадобится специальный прибор.
