Приводились теоретические основы производства газа метана из биомассы путем анаэробного сбраживания.

Была объяснена роль бактерий в поэтапном преобразовании органических веществ с описанием необходимых условий для наиболее интенсивного получения биогаза. В данной статье будут приведены практические реализации биогазовых установок, с описанием некоторых самодельных конструкций.

Поскольку цены на энергоносители растут, и у многих собственников животноводческих ферм и малых хозяйств существуют проблемы с утилизацией отходов, появились в продаже промышленные комплексы по производству биогаза и небольшие биогазовые установки для частного дома. Пользуясь поисковиками, пользователь сети Интернет сможет легко найти доступное готовое решение, чтобы биогазовая установка и цена на нее соответствовали запросам, выйти на связь с поставщиками оборудования и договориться о постройке биогазового генератора у себя дома или на хозяйстве.

Промышленный комплекс по производству биогаза

Биореактор – основа биогазовой установки

Емкость, в которой происходит анаэробное разложение биомассы, называют биореактором , ферментатором, или метантанком. Биореакторы бывают полностью герметичными, с фиксированным или плавающим куполом, имеющие конструкцию водолазного колокола. Колокольные психрофильные (не требующие подогрева) биореакторы имеют вид открытого резервуара с жидкой биомассой, в которую погружена емкость в виде цилиндра или колокола, где собирается биогаз.

Собравшийся биогаз оказывает давление на цилиндр, из-за чего тот приподнимается над резервуаром. Таким образом, колокол также выполняет функцию газгольдера – временного хранилища образовавшегося газа.

Биореактор с плавающим куполом

Недостатком колокольной конструкции биогазового реактора является невозможность перемешивания субстрата и его подогрева в холодные периоды года. Также негативным фактором является сильный запах, и антисанитария из-за открытой поверхности части субстрата.

К тому же, часть образовавшегося газа улетучится в атмосферу, загрязняя окружающую среду. Поэтому данные биореакторы используются лишь в кустарных биогазовых установках в бедных странах с жарким климатом.

Еще один пример биореактора с плавающим куполом

Ради предотвращения загрязнения окружающей среды и исключения неприятного запаха реакторы биогазовых установок для дома и больших производств имеют конструкцию с фиксированным куполом. Форма конструкции в процессе газообразования большого значения не имеет, но при использовании цилиндра с крышей в виде купола достигается значительная экономия строительных материалов. Биореакторы с фиксированным куполом снабжаются патрубками для добавления новых порций биомассы и отбора отработанного субстрата.

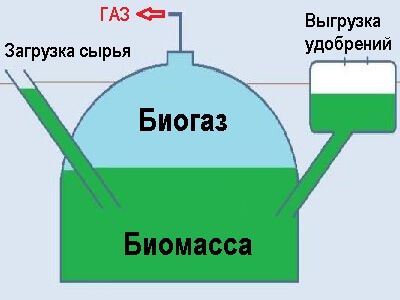

Разновидность биореактора с фиксированным куполом

Основные типы биогазовых установок

Поскольку наиболее приемлемой является конструкция с фиксированным куполом, то большинство готовых решений биореакторов имеют данный тип. В зависимости от способа загрузки биореакторы имеют различную конструкцию и подразделяются на:

• Порционные, с разовой загрузкой всей биомассы, и с последующей полной выгрузкой после отработки сырья. Основным недостатком данного типа биореакторов является неравномерность выделения газа в течение переработки субстрата;
• непрерывной загрузкой и выгрузкой сырья, благодаря чему достигается равномерное выделение биогаза. Благодаря конструкции биореактора во время загрузки и выгрузки не прекращается производство биогаза и не происходит утечек, так как патрубки, по которым осуществляется добавление и удаление биомассы, выполнены в виде гидрозатвора, предотвращающего вытекание газа.

Пример порционного биореактора

Порционные биогазовые реакторы могут иметь любую конструкцию, предотвращающую утечку газа. Так, например, в свое время в Австралии были популярны канальные метантанки с эластичным надувающимся сводом, где небольшое избыточное давление внутри биореактора надувало пузырь из прочного полипропилена. При достижении определенного уровня давления внутри биореактора, включался компрессор, откачивающий выработанный биогаз.

Канальные биореакторы с эластичным газгольдером

Тип брожения в данной биогазовой установке может быть мезофильным (со слабым подогревом). Из-за большой площади раздувающегося купола, канальные биореакторы могут устанавливаться только в отапливаемых помещениях, или в регионах с жарким климатом. Достоинством конструкции является отсутствие необходимости в промежуточном ресивере, но большим недостатком является уязвимость эластичного купола к механическим повреждениям.

Большой канальный биореактор с эластичным газгольдером

В последнее время набирают популярности порционные биореакторы с сухой ферментацией навоза без добавления воды в субстрат. Поскольку в навозе имеется своя влажность, ее будет достаточно для жизнедеятельности организмов, хотя интенсивность реакций уменьшится.

Биореакторы сухого типа имеют вид герметичного гаража с плотно закрывающимися дверьми. Биомасса загружается в реактор при помощи фронтального погрузчика и остается в таком состоянии до завершения полного цикла газообразования (примерно полгода), при этом не требуется добавления субстрата и его перемешивания.

Порционный биореактор с загрузкой через герметично закрывающуюся дверь

Биогазовая установка своими руками

Следует заметить, что у большинства биореакторов, как правило, герметичной является только зона газообразования, а жидкая биомасса на входе и выходе пребывает под атмосферным давлением. Избыточное давление внутри биореактора вытесняет часть жидкого субстрата в патрубки, из-за чего уровень биомассы в них несколько выше, чем внутри емкости.

Красными линиями на схеме указана разница уровней в биореакторе и патрубках

Данные конструкции самодельных биореакторов являются популярными среди народных мастеров, которые самостоятельно изготавливают биогазовые установки своими руками для дома, допускающие многоразовую ручную загрузку и выгрузку субстрата. При изготовлении биореакторов своими руками многие мастера ставят эксперименты с полностью герметичными емкостями, применяя в качестве газгольдера несколько резиновых камер от шин колес крупной автотехники.

Рисунок газгольдера, сделанного из тракторных камер

На видео ниже энтузиаст самодельного производства биогаза на примере бочек, заполненных птичьим пометом, доказывает возможность реального получения горючего газа в домашних условиях, перерабатывая в полезное удобрение отходы из птичника. Единственное, что можно добавить к конструкции, описанной в данном видеоролике, так это то, что нужно поставить манометр и предохранительный клапан на самодельный биореактор.

Расчеты продуктивности биореактора

Количество биогаза определяется массой и качеством используемого сырья. В сети интернет можно найти таблицы, где указано количество отходов, производимых различными животными, но хозяевам, которым приходится каждый день убирать навоз, данная теория ни к чему, так как они благодаря собственной практике знают количество и массу будущего субстрата. Исходя из наличия возобновляемых каждый день запасов сырья, можно рассчитать требуемый объем биореактора и ежедневное производство биогаза .

Таблица получения количества навоза от некоторых животным с приблизительным расчетом выхода биогаза

После произведенных расчетов и утвержденной конструкции биореактора можно приступить к его постройке. Материалом может служить железобетонная емкость, залитая в земле, или кирпичная кладка, герметизированная специальным покрытием, которым обрабатывают бассейны.

Также возможна постройка основной емкости домашней биогазовой установки из железа, покрытого антикоррозионным материалом. Малые промышленные биореакторы часто делают из химически стойких пластиковых резервуаров большого объема.

Строительство биореактора из кирпичной кладки

В промышленных биогазовых установках применяются электронные системы контроля и различные реактивы для коррекции химического состава субстрата и его уровня кислотности, а также добавляются в биомассу специальные вещества – энзимы и витамины, стимулирующие размножение и жизнедеятельность микроорганизмов внутри биореактора. В процессе развития микробиологии создаются все более устойчивые и эффективные штаммы бактерий метаногенов, которые можно приобрести у занимающихся производством биогаза фирм.

Из графика видно, что с применением энзимов максимальный выход биогаза наступает в два раза быстрее

Необходимость в откачивании и очистке биогаза

Постоянная выработка газа в биореакторе любой конструкции приводит к необходимости откачивания биогаза. Некоторые примитивные биогазовые установки могут сжигать полученный газ прямо в горелке, установленной неподалеку, но нестабильность избыточного давления в биореакторе может привести к исчезновению пламени с последующим выбросом ядовитого газа . Применение такой примитивной биогазовой установки, подключенной к плите категорически недопустимо из-за возможности отравления ядовитыми компонентами неочищенного биогаза.

Пламя горелки при горении биогаза должно быть чистым, ровным и стабильным

Поэтому практически любая схема биогазовой установки включает в себя емкости для хранения газа и систему его очистки. В качестве самодельного комплекса очистки можно применить водяной фильтр, и самодельную емкость, наполненную металлической стружкой, или приобрести профессиональные системы фильтрации. Емкость для временного хранения биогаза может быть выполнена из камер от автошин, из которых газ время от времени откачивается компрессором в стандартные пропановые баллоны для хранения и последующего употребления.

В некоторых африканских странах для хранения и транспортировки биогаза используют надувные газгольдеры в виде подушки

Как альтернативу обязательному применению газгольдера можно воспринимать усовершенствованный биореактор с плавающим куполом. Усовершенствование состоит в добавлении концентрической перегородки, которая образует водяной карман, действующий наподобие гидрозатвора и не допускающий соприкосновения биомассы с воздухом. Давление внутри плавающего купола будет зависеть от его веса. Пропуская газ через систему очистки и редуктор, его можно использовать в бытовой плите, периодически стравливая из биореактора.

Биореактор с плавающим куполом и водяным карманом

Измельчение и перемешивание субстрата в биореакторе

Перемешивание биомассы является важной составляющей процесса образования биогаза, обеспечивая бактериям доступ к питательным веществам, которые могут сбиться в ком на дне биореактора. Чтобы частицы биомассы лучше перемешивались в биореакторе, их нужно измельчить механическим или ручным способом до загрузки в метантанк. В настоящий момент в промышленных и самодельных биогазовых установках применяются три способа перемешивания субстрата:

1. механические мешалки, приводимые в действие электродвигателем или вручную;
2. циркуляционное перемешивание при помощи насоса или гребного винта, перекачивающего субстрат внутри биореактора;
3. барботажное перемешивание при помощи продувки уже имеющимся биогазом жидкой биомассы. Недостатком данного способа является образование пены на поверхности субстрата.

Стрелкой указан перемешивающий циркуляционный винт в самодельном биореакторе

Механическое перемешивание субстрата внутри биореактора может осуществляться вручную, или автоматически, путем включения электродвигателя при помощи электронного таймера. Водоструйное или барботажное перемешивание биомассы может осуществляться только при помощи электродвигателей, управляемых вручную или при помощи программного алгоритма.

В данном биореакторе установлено механическое перемешивающее устройство

Подогрев субстрата в мезофильных и термофильных биогазовых установках

Оптимальной для газообразования является температура субстрата в пределах 35-50ºC. Для поддержания данной температуры в биореактор могут устанавливаться различные системы обогрева – водяные, паровые, электрические. Контроль температуры должен производиться при помощи термореле или термопар, подключенных к исполнительному механизму, регулирующему отопление биореактора.

Также нужно помнить, что открытое пламя будет перегревать стенки биореактора, и внутри его биомасса будет пригорать. Пригоревший субстрат понизит теплоотдачу и качество подогрева, а раскаленная стенка биореактора будет быстро разрушаться. Одним из лучших вариантов является водяной подогрев из обратной трубы системы отопления дома. Нужно установить систему электрических вентилей для возможности отключения подогрева биореактора или подключения обогрева субстрата напрямую от котла, если будет слишком холодно.

Электрическая и водяная система обогрева биореактора

Подогрев субстрата в биореакторе при помощи ТЭНов будет выгоден лишь в случае наличия альтернативного электричества, получаемого от ветрогенератора или солнечных батарей. В данном случае ТЭНы могут быть подключены напрямую к генератору или батарее, что исключит из схемы дорогие преобразователи напряжения. Чтобы снизить потери тепла и уменьшить расходы на подогрев субстрата в биореакторе нужно его максимально утеплить с помощью различных утеплителей.

Утепление биореактора термоизоляционным материалом

Практические опыты, неизбежные при постройке биогазовых установок своими руками

Сколько бы литературы не прочитал начинающий энтузиаст самостоятельного производства биогаза, и сколько бы видеороликов не пересмотрел, на практике многое придется познавать самому, и результаты, как правило, будут далеки от расчетных.

Поэтому, многие начинающие мастера идут по пути самостоятельных экспериментов по получению биогаза, начиная с малых емкостей, определяя, сколько газа из имеющегося сырья дает его небольшая экспериментальная биогазовая установка. Цены на комплектующие, выход метана и будущие расходы на постройку полноценной рабочей биогазовой установки будут определять ее рентабельность и целесообразность.

В приведенном выше видеоролике мастер демонстрирует возможности своей биогазовой установки, засекая, сколько биогаза получится за одни сутки. В его случае, при закачке в ресивер компрессора восьми атмосфер, объем получившегося газа после перерасчетов с учетом объема емкости 24л будет около 0,2 м².

Данный объем биогаза, полученный из двухсотлитровой бочки, не является значительным, но, как показано в следующем видео этого мастера, такого количества газа хватит на час горения одной конфорки плиты (15 мин умножить на четыре атмосферы баллона, который в два раза больше ресивера).

В другом видеоролике ниже мастер рассказывает о получении биогаза и биологически чистых удобрений путем переработки в биогазовой установке органических отходов. Нужно иметь в виду, что ценность экологических удобрений может превысить стоимость полученного газа, и тогда биогаз станет полезным побочным продутом процесса изготовления качественных удобрений. Еще одним полезным свойством органического сырья является возможность его хранения некоторый период для использования в нужное время.

Фермерские хозяйства ежегодно сталкиваются с проблемой утилизации навоза. В никуда уходят немалые средства, которые требуются для организации его вывоза и захоронения. Но есть способ, позволяющий не только сэкономить свои деньги, но и заставить служить себе во благо этот природный продукт.

Рачительные хозяева уже давно применяют на практике экотехнологию, позволяющую получить биогаз из навоза и использовать результат в качестве топлива.

Поэтому в нашем материале речь пойдет о технологии получения биогаза, также мы расскажем о том, как соорудить биоэнергетическую установку.

Определение требующегося объема

Объем реактора определяется исходя из суточного количества навоза, производимого в хозяйстве. Также необходимо учитывать тип сырья, температурный режим и время брожения. Чтобы установка полноценно работала, емкость заполняется на 85-90% объема, как минимум 10% должно оставаться свободным для выхода газа.

Процесс разложения органики в мезофильной установке при средней температуре 35 градусов длится от 12 суток, после чего ферментированные остатки извлекаются, и реактор заполняется новой порцией субстрата. Поскольку перед отправкой в реактор отходы разбавляются водой до 90%, то количество жидкости также нужно учитывать при определении суточной загрузки.

Исходя из приведенных показателей, объем реактора будет равен суточному количеству подготовленного субстрата (навоза с водой) умноженному на 12 (время необходимое для разложения биомассы) и увеличенному на 10% (свободный объем емкости).

Строительство подземного сооружения

Теперь поговорим о простейшей установке, позволяющей получить с наименьшими затратами. Рассмотрим строительство подземной системы. Чтобы ее изготовить нужно вырыть яму, ее основание и стены заливаются армированным керамзитобетоном.

С противоположных сторон камеры выводятся входное и выходное отверстия, куда монтируются наклонные трубы для подачи субстрата и откачки отработанной массы.

Выходная труба диаметром примерно 7 см должна находиться практически у самого дна бункера, другой ее конец монтируется в компенсирующую емкость прямоугольной формы, в которую будут откачиваться отходы. Трубопровод для подачи субстрата располагается приблизительно на расстоянии 50 см от дна и имеет диаметр 25-35 см. Верхняя часть трубы входит в отсек для приема сырья.

Реактор должен быть полностью герметичным. Чтобы исключить возможность попадания воздуха, емкость необходимо покрыть слоем битумной гидроизоляции

Верхняя часть бункера – газгольдер, имеющий купольную или конусную форму. Он изготавливается из металлических листов или кровельного железа. Можно также конструкцию завершить кирпичной кладкой, которая затем оббивается стальной сеткой и штукатурится. Сверху газгольдера нужно сделать герметичный люк, вывести газовую трубу, проходящую через гидрозатвор и установить клапан для сброса давления газа.

Для перемешивания субстрата можно оборудовать установку дренажной системой, действующей по принципу барботажа. Для этого внутри конструкции вертикально закрепите пластиковые трубы, чтобы их верхний край был выше слоя субстрата. Проделайте в них множество отверстий. Газ под давлением будет опускаться вниз, а поднимаясь вверх, пузырьки газа будут перемешивать находящуюся в емкости биомассу.

Если вы не желаете заниматься строительством бетонного бункера, можно купить готовую емкость из ПВХ. Для сохранения тепла ее нужно обложить вокруг слоем теплоизоляции – пенополистиролом. Дно ямы заливается армированным бетоном слоем 10 см. Резервуары из поливинилхлорида допускается использовать, если объем реактора не превышает 3 м3.

Выводы и полезное видео по теме

Как сделать самую простейшую установку из обычной бочки, вы узнаете, если посмотрите видео:

Простейший реактор можно сделать за несколько дней своими руками, используя подручные средства. Если хозяйство крупное, то лучше всего купить готовую установку или обратиться к специалистам.

Каждый год на нашей планете энергоресурсов становится все меньше и меньше. Именно из-за этого приходится искать все время новые, альтернативные источники энергии. Однозначно, через какое-то время на нашей планете закончатся нефтяные и газовые залежи, и тогда миру придется всерьез задуматься над добычей (сбором) и использовании в качестве основного источника энергии биогазов.

Что такое биогаз? Принципы добычи биогаза

Как уже было сказано, биогаз – альтернативный источник энергии. Выделяется он при ферментации различных бытовых отходов, а также отходов выделяемых животными (навоз).

Данный метод использовался еще с древних веков в Китае, но позже, спустя века был невостребованным и в результате оказался забыт.

Добыча биогаза в домашних условиях своими руками

Шаг 1: Выбор бочки

Сначала необходимо выбрать подходящую бочку, в который мы будем хранить «источник энергии», то есть, как вы поняли, пищевые отходы и навоз.

Шаг 2: Делаем отверстия

Делаем отверстия на входе и на выходе в бочке. Можно сделать с помощью дрели, но в данном случае, отверстие сделано с помощью нагретой металлической трубы.

Шаг 3: Установка труб

Устанавливаем трубы на входе и выходе в отверстия, сделанные нами ранее. Трубы вставляем и вклеиваем.

Шаг 4: Создание и установка держателя «бензобака»

Было взято ведро от краски на 20 литров, этот резервуар будет содержать добываемый нами газ. Бак фиксируется с помощью клапана, который используют сантехники.

Шаг 5: Добавляем коровий навоз

Смешиваем коровий навоз (5 кг на 50 литров) и добавляем воды. Помещаем в бак.

Шаг 6: Почти закончили

Первые 10-15 дней газ вы не получите, так как это время необходимо для того, что бы прошли все необходимые процессы.

Шаг 7: Избавляемся от двуокиси углерода

Для того, чтобы данный газ горел, необходимо избавится от двуокиси углерода. Этого можно добиться за счет использования обычного фильтра, которых много в разных строительных магазинах.

Шаг 8: Готово!

Вы сами заметите, как «топливный бак» будет подниматься по мере происхождения химических реакций. Тогда уже необходимо открывать клапан и получать биогаз.

Использовать биогаз можно для разных целей. Не рекомендуется использовать биогаз для приготовления еды, так как это может негативно повлиять на вкусовые качества (если не избавится от отдушек).

Видео-Урок: Добыча биогаза в домашних условиях

Получить дешевый источник энергии можно самостоятельно, в домашних условиях - достаточно лишь собрать биогазовую установку. Если понимать принцип ее функционирования и устройство, то сделать это несложно. Вырабатываемая ею смесь содержит большое количество метана (в зависимости от загружаемого сырья – до 70%), поэтому она имеет широкую сферу применения.

Заправка баллонов авто, работающих на газе, в качестве топлива для котлов отопления – это далеко не полный перечень всех возможных вариантов использования готового продукта. О том, как смонтировать своими руками биогазовую установку – наш рассказ.

Существует несколько конструктивных исполнений агрегата. При выборе того или иного инженерного решения нужно понять, насколько данная установка подходит к местным условиям. Это основной критерий оценки целесообразности монтажа. Плюс к этому – свои возможности, то есть, какой вид сырья и в каком объеме получится использовать, что под силу сделать именно своими руками.

Биогаз получается при разложении органики, но его «выход» (в объемном исчислении), и, следовательно, эффективность установки, зависит от того, что именно в нее загружается. В таблице представлена соответствующая информация (данные ориентировочные), которая поможет определиться с выбором конкретного инженерного решения. Нелишними будут и некоторые пояснительные графики.

Варианты конструкции

С ручной загрузкой сырья, без подогрева и перемешивания

Для бытового использования такая модель считается наиболее удобной. При вместимости реактора от 1 до 10 м³ ежесуточно понадобится навоза порядка 50 – 220 кг. Вот из этого нужно и исходить, определяясь с размерами емкости.

Установка монтируется в грунте, поэтому для нее понадобится небольшой котлован. В соответствие с ее расчетными габаритами подбирается место на участке. Состав и назначение всех элементов схемы понять нетрудно.

Особенность монтажа

После установки реактора по месту необходимо проверить его герметичность. Затем металл подлежит окраске (желательно морозостойким составом) и утеплению.

• Удаление отработки происходит естественным путем – или в процессе закладки новой порции, или при избытке газа в реакторе при закрытом вентиле. Следовательно, вместимость емкости для сбора отходов должна быть не меньше, чем у рабочей.
• Несмотря на простоту устройства и привлекательность для сборки своими руками, в связи с тем, что перемешивание массы и подогрев не предусматривается, такой вариант установки целесообразно эксплуатировать в регионах с мягким климатом, то есть в основном на юге России. Хотя при качественной теплоизоляции, в условиях, когда подземные водяные пласты находятся глубоко, это исполнение вполне подойдет и для средней полосы.

Без подогрева, но с перемешиванием

Практически то же самое, лишь небольшая доработка, которая существенно повышает производительность установки.

Как сделать механизм? Для того, кто своими руками собирал, например, это не проблема. В реакторе придется монтировать вал с лопастями. Следовательно, необходимо устанавливать опорные подшипники. В качестве передаточного звена между валом и рычагом хорошо использовать цепь.

Биогазовую установку можно эксплуатировать практически во всех регионах, за исключением северных районов. Но в отличие от предыдущей модели, она требует присмотра.

Перемешивание + подогрев

Термическое воздействие на биомассу повышает интенсивность происходящих в ней процессов разложения и брожения. Биогазовый агрегат более универсальный в использовании, так как может работать в двух режимах – мезофильном и термофильном, то есть в диапазоне температур (примерно) 25 – 65 ºС (см. графики выше).

На указанной схеме котел работает на получившемся газе, хотя это и не единственный вариант. Подогрев биомассы можно осуществлять по-разному, как удобнее его организовать хозяину.

Автоматизированные варианты

Отличие данной схемы в том, что к установке подключается . Это позволяет накапливать запасы газа, а не расходовать его сразу же по назначению. Удобство использования и в том, что для интенсивного брожения подходит практически любой температурный режим.

Такая установка отличается еще большей производительностью. В сутки она способна переработать до 1,3 т сырья при аналогичном объеме реактора. Загрузка, перемешивание – за это «отвечает» пневматика. Отводящий канал позволяет удалять отходы или в бункер для кратковременного хранения, или в мобильные емкости с целью немедленного вывоза. К примеру, для удобрения полей.

Для бытового применения эти варианты биогазовой установки вряд ли подходят. Их монтаж, да еще своими руками, намного сложнее. А вот для небольшого фермерского хозяйства – хорошее решение.

Механизированная биогазовая установка

Отличие от предыдущих моделей в дополнительном резервуаре, в котором происходит предварительная подготовка сырьевой массы.

Подача в загрузочный бункер, а потом в реактор производится сжатым биогазом. Он же используется и для подогрева.

Единственное, что необходимо при сборке любой из установок своими руками – точные инженерные расчеты. Возможно, понадобится консультация специалиста. А в остальном все довольно просто. Если хоть один из читателей заинтересуется биогазовым агрегатом и смонтирует его самостоятельно, значит, автор не зря работал над этой статьей. Успехов!

Владельцам частных домов, расположенных в регионах с ограниченным доступом к традиционным видам топлива, следует обязательно обратить свое внимание на современные биогазовые установки. Подобные агрегаты позволяют получать биогаз из разнообразных органических отходов и использовать его для личных нужд, в том числе и обогрева жилых помещений.

Газ можно получать практически из любой биомассы – отходов животноводческой промышленности, пищевого производства, сельского хозяйства, листвы и пр. При этом соорудить подобную установку можно своими руками.

Для получения биогаза подходит как однородное сырье, так и смеси различной биомассы. Биогазовая установка – это объемное герметичное сооружение, оснащенное приспособлениями для подачи сырья, подогрева биомассы, перемешивания компонентов, отвода полученного биогаза в газовый коллектор и, конечно же, защиты конструкции.

В реакторе под воздействием анаэробных бактерий осуществляется быстрое разложение биомассы. В процессе брожения органического сырья выделяется биогаз. Примерно 70% состава такого газа представлено метаном, оставшаяся часть – углекислым газом.

Биогаз характеризуется прекрасными показателями теплотворной способности, у него нет выраженного запаха и цвета. По своим свойствам биогаз практически ни в чем не уступает более традиционному природному газу.

В развитых странах используют дополнительные установки для очистки биогаза от углекислого газа. При желании вы сможете купить такую же установку и получать чистый биометан.

Биогазовые установки на силосе. 1 Силосные ямы. 2 Система загрузки биомассы. 3 Реактор. 4 Реактор дображивания. 5 Субстратер. 6 Система отопления. 7 Силовая установка. 8 Система автоматики и контроля. 9 Система газопроводов

Сравнение биогаза с более традиционными видами топлива

В среднем одна корова или другое животное весом в полтонны способно за сутки произвести количество навоза, достаточное для получения примерно 1,5 м3 биогаза. Суточный навоз одной средней свиньи можно переработать в 0,2 м3 биогаза, а кролика или курицы – в 0,01-0,02 м3 топлива.

Для сравнения: 1 м3 биогаза из навоза дает примерно столько же тепловой энергии, как 3,5 кг дров, 1-2 кг угля, 9-10 кВт/ч электричества.

Простейший рецепт смеси для получения биогаза включает в себя следующие компоненты:

• коровий навоз – порядка 1500 кг;
• сгнившая листва либо другие органические отходы – 3500 кг;
• вода – 65-75% от общей массы предыдущих компонентов. Предварительно воду нужно подогреть примерно до 35 градусов.

Такого количества биомассы будет достаточно для получения биогаза на полгода эксплуатации с умеренным расходом. В среднем биогаз начинает выделяться уже через 1,5-2 недели после загрузки смеси в установку.

Газ можно использовать для обогрева дома и разнообразных хозяйственных и бытовых построек.

Конструкция типичной биогазовой установки

Основными компонентами полноценной биогазовой системы являются:

• реактор;
• система подачи перегноя;
• мешалки;
• автоматизированн ая система подогрева биомассы;
• газгольдер;
• сепаратор;
• защитная часть.

Бытовая установка будет иметь несколько упрощенную конструкцию, однако, для полноты восприятия вам предлагается ознакомиться с описанием всех перечисленных элементов.

Реактор

Данная часть установки обычно собирается из нержавейки либо бетона. Внешне реактор похож на большую герметичную емкость, сверху которой установлен купол, обычно имеющий шаровидную форму.

В настоящее время наибольшей популярностью пользуются реакторы с разборной конструкции, выполненные с применением инновационных технологий. Такой реактор можно с легкостью собрать своими руками с минимальными временными затратами. В случае необходимости он настолько же легко разбирается и перевозится в другое место.

Сталь удобна тем, что в ней можно без лишних усилий создавать отверстия для подключения других элементов системы. Бетон же превосходит сталь по показателям прочности и долговечности.

Система подачи биомассы

Эта часть установки включает в свой состав бункер для приема отходов, подводящий трубопровод для подачи воды и шнековый насос, предназначенный для отправки перегноя в реактор.

Для загрузки сухого компонента в бункер используется фронтальный погрузчик. В домашних условиях с этой задачей можно справиться без погрузчика, используя различные подручные средства, к примеру, лопаты.

В бункере происходит увлажнение смеси до полужидкого состояния. После достижения нужного уровня увлажнения шнек переводит полужидкую массу в нижний отсек реактора.

Мешалки

Брожение перегноя в реакторе должно происходить равномерно. Это одно из главнейших условий обеспечения интенсивного выделения биогаза из смеси. Именно для достижения максимально равномерного процесса брожения смеси конструкция типичной биогазовой установки включает в свой состав мешалки с электроприводами.

Существуют мешалки погружного и наклонного типа. Погружные механизмы могут опускаться в биомассу на требуемую глубину для обеспечения интенсивного и равномерного перемешивания субстрата. Обычно такие мешалки размещаются на мачте.

Монтаж наклонных мешалок выполняется на боковых поверхностях реактора. За вращение винта в ферментаторе отвечает электродвигатель.

Автоматизированн ая система подогрева

Для успешного получения биогаза температура внутри системы должна поддерживаться на уровне +35-+40 градусов. Для этого в конструкцию включаются автоматизированн ые системы подогрева.

Источником тепла в данном случае выступает водогрейный котел, в отдельных ситуациях применяются электрические отопительные агрегаты.

В этом элементе конструкции собирается биогаз. Чаще всего газгольдер размещают на крыше реактора.

Производство современных газгольдеров обычно выполняется с применением поливинилхлорида – материала, устойчивого к солнечному свету и разнообразным неблагоприятным природным явлениям.

В некоторых ситуациях вместо обычного газгольдера применяют специальные мешки. Также эти приспособления позволяют временно увеличить объем запаса полученного биогаза.

Для изготовления газгольдер-мешко в применяется специальный поливинилхлорид с эластичными свойствами, способный раздуваться по мере увеличения объема биогаза.

Эта часть системы отвечает за сушку отработанного перегноя и получение при необходимости высококачественн ых удобрений.

Простейший сепаратор состоит из шнека и сепараторной камеры. Камера выполнена в форме сита. Это позволяет разделять биомассу на твердый компонент и жидкую часть.

Осушенный перегной отправляется в отгрузочный отсек. Жидкую часть система направляет обратно в приемную камеру. Здесь жидкость применяется для увлажнения нового исходного сырья.

Простейшая биогазовая установка своими руками

Бытовая биогазовая установка будет иметь несколько упрощенную конструкцию, но к ее изготовлению следует подходить с максимальной ответственностью.

Первый шаг. Выройте яму. По своей сути биогазовая установка является большой ямой со специальной отделкой. Самой ответственной и одновременно с этим сложной частью изготовления рассматриваемой системы является правильная подготовка стенок биореактора и его основания.

Яма должна быть герметичной. Укрепите основание и стенки с помощью пластика либо бетона. Вместо этого вы можете приобрести готовые полимерные кольца с глухим дном. Такие приспособления позволяют обеспечить необходимую герметичность системы. Материал будет сохранять свои изначальные характеристики в течение долгих лет, а при необходимости вы сможете с легкостью заменить старое кольцо новым.

Второй шаг. Оборудуйте систему газового дренажа. Это избавит вас от необходимости покупки и установки мешалок, благодаря чему затраты времени и денежных средств на сборку установки существенно сократятся.

Простейший вариант системы газового дренажа – это вертикально закрепленные канализационные трубы из поливинилхлорида со множеством отверстий по корпусу.

Трубы подбирайте такой длины, чтобы их верхние края несколько возвышались над верхним уровнем загруженного перегноя.

Третий шаг . Накройте внешний слой субстрата пленочной изоляцией. Благодаря пленке будут создаваться условия для скапливания биогаза под куполом в условиях незначительного избыточного давления.

Четвертый шаг. Установите купол и смонтируйте газоотводящую трубу в его наивысшей точке.

Потребление газа должно быть регулярным. В противном случае купол над емкостью с биомассой может попросту взорваться. В летнее время газ образуется более интенсивно, чем в зимний период. Для решения последней проблемы купите и установите подходящие обогреватели.

Порядок и условия успешного использования биогазовой установки

Таким образом, самостоятельно собрать простую биогазовую установку несложно. Однако для ее успешной эксплуатации вы должны запомнить и соблюдать несколько простых правил.

Одно из важнейших требований – в загружаемой органической массе не должно присутствовать никаких веществ, способных оказать отрицательное воздействие на жизнедеятельност ь анаэробных микроорганизмов. К числу запрещенных включений относятся разного рода растворители, антибактериальны е препараты и прочие подобные вещества.

Ряд неорганических веществ также способен привести к ухудшению жизнедеятельност и бактерий. Ввиду этого запрещается, к примеру, разбавлять перегной водой, оставшейся после стирки одежды либо мытья машины.

Помните: биогазовая установка является потенциально взрывоопасным агрегатом, поэтому соблюдайте все положения техники безопасности, актуальной для эксплуатации любого газового оборудования.

Таким образом, даже навоз и в принципе практически все, от чего ранее вы старались всеми силами избавляться, может пригодиться в хозяйстве. Нужно лишь правильно соорудить домашнюю биогазовую установку, и уже очень скоро в вашем доме будет тепло. Следуйте полученным рекомендациям, и вам больше не придется тратить колоссальные суммы на отопление.

Удачной работы!
