Современный ремонт с заменой водопровода и системы отопления немыслим без применения пластиковых труб. Стремительно ворвавшись на рынок стройматериалов в конце двадцатого столетия, полипропиленовые пластиковые трубы произвели переворот в истории водоснабжения и прочно заняли свою лидирующую позицию.

О том, как паять пластиковые трубы из полипропилена и заменить их своими руками мы расскажем в этой статье.

В современной жизни трубы из пластика применяются абсолютно во всех сферах, все более становясь незаменимыми в строительстве и ремонте любого размаха благодаря их весомым преимуществам перед другими материалами:

• не поддаются коррозии;
• имеют высокую химическую стойкость;
• устойчивы к микроорганизмам;
• имеют низкую тепло- и звукопроводность;
• легкий вес и удобство при транспортировке;
• экологичны;
• просты в монтаже;
• пригодны для внешней и скрытой прокладки;
• долговечны — гарантийный срок использования 50 лет при условии соблюдения правильного режима использования.

Обратите внимание!

Правильный режим: пластиковые трубы из полипропилена выдерживают рабочее давление до 15 бар при температуре от 0 до 10 градусов и 2 бар при высоких температурах (95 градусов).

Благодаря своей экологичности, этот вид труб успешно применяется в горячем и холодном водоснабжении и отоплении домов. А многообразие фитингов с латунными и хромированными вставками позволяет легко комбинировать с уже имеющейся арматурой из стали и любыми предметами сантехники.

Научиться качественно монтировать пластиковый трубопровод вам поможет видеокурс: как правильно паять пластиковые трубы.

Необходимое оборудование

Для устройства трубопровода для подачи воды или отопления используются трубы наружным диаметром от 16 до 63 мм, для соединения которых применяется раструбная (муфтовая) сварка.

Для качественного монтажа необходимо малое:

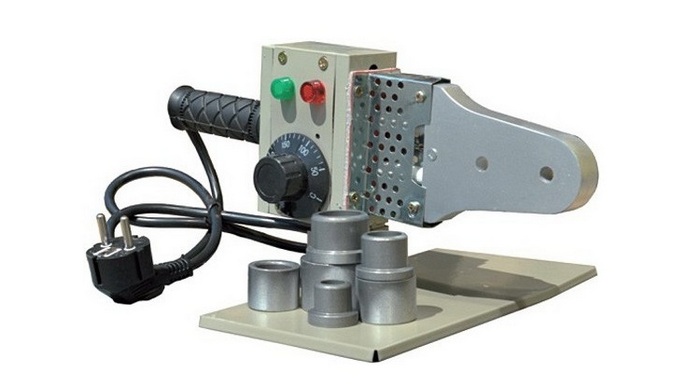

1. Паяльник с насадками различных диаметров.

Как выбрать паяльник для пластиковых труб, чтобы монтаж был быстрым и качественным? Ассортимент паяльников велик и разнообразен, как и ценовая политика.

• Большое значение имеет мощность паяльника. Для применения в бытовых условиях и диаметров труб 16-63 мм, достаточной будет мощность до 1200 Вт.
  При мощности 1800 и более Вт производительность паяльника позволяет применять его в профессиональной деятельности. Но новичку с небольшой скоростью работы такой агрегат не нужен.
• Насадки являются нагревательными элементами и состоят из гильзы, оплавляющей наружную поверхность конца трубы и дорна, оплавляющего внутреннюю поверхность раструба соединительной детали.
  Насадки должны иметь антипригарное тефлоновое покрытие. Обычно в комплекте с паяльником идет 6 насадок разных диаметров.
• Удобнее использовать паяльник с возможностью установки не одной, а трех насадок. Это позволит сэкономить значительное время при замене насадок с одного диаметра на другой, т.к. для их замены необходимо остудить паяльник, а потом заново нагреть.
• Паяльник профессиональной серии оснащается электронной регулировкой температуры, контролирующей разогрев насадки с точностью 1-5 градусов. Можно обойтись моделью без регулировки температуры, приобретя градусник для измерения температуры на насадке.

Обратите внимание!

Важно не превысить температуру насадки 260 градусов, при которой и происходит спайка полипропилена, а при 270 градусов пластик теряет устойчивость и начинает чрезмерно липнуть, труба не войдет в фитинг.

При недостаточном нагреве детали могут не достичь необходимой вязкой пластичности и диффузия материала не произойдет. Как следствие – ненадежность соединения.

1. Вторым необходимым инструментом для монтажа являются специальные ножницы для пластика.

Обрезные ножницы

1. Кроме этого, вам понадобятся рулетка, карандаш, брезентовая ветошь, а также сами трубы и фитинги необходимого размера.

Эксплуатация паяльника

Существует несколько правил, как пользоваться паяльником для пластиковых труб

Процесс монтажа

Поэтапная инструкция, как спаять пластиковые трубы, поможет вам произвести качественный и быстрый монтаж.

1. Обрезными ножницами отрезаем трубу перпендикулярно ее оси.
2. Подбираем фитинг нужного размера.

Обратите внимание! Не разогретый фитинг должен иметь внутренний диаметр чуть меньший наружного диаметра трубы.

1. Очищаем раструб фитинга и конец трубы от пыли, обезжириваем мыльной водой или спиртом и просушиваем.
2. Устанавливаем соединяемые детали на соответствующую насадку паяльника: труба вставляется в гильзу на полную глубину сварки, на дорн надевается раструб фитинга.

1. Выдерживаем время нагрева, соответствующее диаметру труб по таблице:

Диаметр труб, мм	Ширина свариваемого пояса, мм	Время нагрева деталей*, сек	Время соединения, сек	Время остывания пайки, мин
20	14-16	6	4	2
25	15-18	7	4	2
32	16-21	8	6	4
40	18-22	12	6	4
50	20-25	18	6	4
63	24-28	24	8	6

*- в таблице указано время для нагрева деталей при температуре воздуха 20°С; при более низких значениях температуры нагрев деталей следует продлить, а при более высоких — сократить.

Пластиковые водопроводы и тепловые сети в домах и квартирах пользуются популярностью. Экологичность, до 50 лет безупречной службы, легкий вес и приятный внешний вид — это далеко не все их преимущества. Немаловажным фактором является возможность самостоятельного монтажа, спаять полипропиленовые трубы своими руками сможет каждый.

Трубы ПВХ — одни из самых распространенных материалов в строительстве

Для работы не потребуется сварочный аппарат и специальных знаний по применению. Не , плашки для нарезания резьбы, тиски и прочие приспособления. Чтобы научиться , потребуется много времени. Освоить водопроводное ремесло с помощью ПВХ и научиться профессионально спаять пластик можно за нескольких часов.

Какое оборудование требуется для создания систем водоснабжения и отопления из пластика

Чтобы для водопровода, нужно не так уж много дополнительного оборудования:

1. Аппарат для пайки труб из пластика, он же «паяльник», он же «утюг». Официальное название « ».
2. Рулетка и маркер. Паять пластмассу можно только один раз, для повторного использования она непригодна. Замеры должны быть точными, нельзя допускать лишних прогибов, и при расчетах нужно учитывать расстояние, на которое труба входит в фитинг.
3. Спирт, растворитель или иная жидкость для обезжиривания.

Теоретически ПВХ-труба может быть разрезана ножовкой, простым ножом или электролобзиком. Пайка пластиковых труб водопровода требует аккуратности на всех этапах, неровный срез может стать причиной некачественной сварке, и маленькая экономия сегодня приведет к большим расходам завтра.

Как устроен паяльник и принцип его работы

Пайка невозможна без специального аппарата, который представляет собой нагревательный элемент с насадками различного диаметра, от 14 до 63 мм. Самые дорогие и качественные на данный момент паяльники чешского и немецкого производства. Паять таким агрегатом можно на профессиональном уровне. Высокая цена оправдана длительным сроком эксплуатации, надежностью, удобством в работе. Устройства из Китая стоят намного дешевле, качество пониже, но пайка пластиковых труб своими руками и не требует частого использования, так что можно вполне рекомендовать к покупке китайский товар. Цена начинается от $20, что окупит перенос пары труб в ванной.

В пределах от 650 Вт до 2 кВт. Для того, чтобы запаять пластик в домашних условиях, оптимальной будет потребляемая мощность до 1200 Вт, пользоваться паяльником большой мощности при ремонте квартиры или дома не имеет смысла. Аппарат для сварки по своей сути - это тот же утюг, два ТЭНа которого одновременно разогревают внешнюю часть трубы и внутреннюю часть фитинга до рабочей температуры.

Паяльник для ПВХ труб

При работе с паяльником:

• Установить сварочный аппарат на ровной поверхности, закрепить на нем насадки. Одновременно можно установить несколько насадок, при этом с краю ставятся те, что, которые необходимы для монтажа труб непосредственно на стене. Насадки устанавливать до включения паяльника. Дело это не сложное, но на раскаленной поверхности есть вероятность неправильной установки.
• Разогреть от 5 до 15 минут, пайка пластика происходит при температуре 260 0 С. Световой индикатор сигнализирует о нагревании до рабочей температуры. Каждый паяльник оборудован регулятором температуры для большего удобства.
• Нагревание двух соединяемых деталей требуется производить одновременно.
• Во время работы рекомендуется не выключать паяльник. Связано это не только со временем ожидания, пока устройство нагреется, но и с тем, что на гильзах застывают остатки пластика.

Если требуется сделать паузу в работе, после выключения питания, пока паяльник еще горячий, нужно тщательно протереть насадки ветошью. Делать это необходимо с соблюдением всех мер предосторожности при работе с горячими предметами. Нельзя пользоваться паяльником с остатками пластика на насадках. Так же категорически запрещено очищать остывшие насадки. Они покрыты тефлоном, царапины на нем приведут к выходу устройства из строя.

Монтаж системы водоснабжения с помощью фитингов

Приступая к монтажу водопровода впервые, желательно потренироваться и сделать несколько пробных соединений.

Пайка пластиковых труб своими руками не представляет трудностей, однако дело это ответственное. Так что, соединив трубу с фитингом и разрезав соединение, можно понять на практике, как грамотно проводить сварку. Профессиональная работа с полипропиленовыми трубами состоит из следующих этапов:

• Подготовить сварочный аппарат.
• Отмерить нужную длину трубы, отметить место разреза маркером. Не забываем учитывать глубину, на которую она вставляется в фитинг.
• Ножницами отрезать нужный участок.
• Очистить фитинг и срез от грязи пыли, удалить жир растворителем, спиртом или другим раствором, просушить.
• Установить трубу в гильзу до ограничителя. Фитинг установить на дорн. Ни в коем случае не делать вращательные движения, это разрушает равномерность слоя и делает соединение ненадежным. Достаточно плавного ввода до упора.
• Подождать от 6 до 25 секунд. Время ожидания зависит от мощности нагревателя и диаметра трубы. В инструкции есть таблица пайки полипропиленовых труб, дающая примерное время ожидания нагревания, фиксации соединения и его застывания. Много зависит от температуры окружающей среды, таблица дает время из расчета, что температура воздуха 20 0 С. Визуально отследить, что пластик застыл, можно через специальное отверстие в гильзе. Как только пластик покажется в нем, пора переходить к следующему этапу. Еще одним признаком готовности будет образование наплыва в виде валика.
• После нагревания детали одновременно снимаются с паяльника и соединяются друг с другом. Обязательно следить за соблюдением соосности. И тоже никакого вращения, все происходит плавно и без лишних усилий. Для труб диаметром более 40 мм рекомендуется использовать специальные направляющие.
• Зафиксировать соединение на 5 – 10 секунд.
• Меньше 10 минут требуется, чтобы пластик остыл. Участок трубопровода готов, можно приступать к следующему.
• При правильном монтаже на внешней поверхности образуется валик из выдавленного ПВХ.

Процесс спайки труб паяльником

Чтобы правильно паять пластиковые трубы, надо избегать следующих ошибок:

1. выравнивание деталей после соединения;
2. состыковка трубы и фитинга не до упора;
3. чрезмерное усилие при надевании трубы на паяльник и при соединении ее с фитингом;
4. недостаточно плотное надевание трубы на гильзу нагревателя, фитинга на дорн;
5. повторный нагрев соединяемых элементов, работа с паяльником допускает только одноразовый нагрев, потом пластик деформируется;
6. перегрев деталей, он определяется появлением коричневого оттенка ПВХ.

Легко проверить, правильно ли произведена пайка пластика паяльником. Заглянув внутрь соединения или проведя по нему пальцем. Не должно быть значительных внутренних наплывов от чрезмерного давления или провалов от недостаточной плотности соединения деталей.

Стыковая пайка пластика

В тех случаях, когда планом предусмотрен трубопровод, диаметр которого более 50 мм, применятся пайка «встык». Такой способ соединения надежнее, но он подходит только для ширины стенки 4 мм и больше. Чтобы запаять пластиковую трубу встык, нужны те же инструменты и приспособление для соблюдения соосности элементов. Метод очень похож на соединение с фитингами, хотя есть несколько отличий:

• спаивать пластиковые трубы встык нужно при жесткой фиксации оси, требуется специальное центрирующее устройство.
• чтобы спаять пластмассу, разогревают ее дисковой насадкой;
• торцы соединения должны быть тщательно выровнены.

Маркировка труб ПВХ и сферы их применения

ПВХ нашел применение не только в водоснабжении, но и в системах отопления. Для каждой из них выпускаются свои варианты:

• PN 10. Тонкостенные, для холодного водоснабжения, или систем, где температура не превышает 45 0 С. Находят применение в системе «теплый пол».
• PN 16. Со стенками средней толщины, применяются в системах холодного водоснабжения с высоким давлением. Или системы подачи горячей воды с низким давлением.
• PN 20. Самый универсальный вариант для создания водопровода. Выдерживает высокое давление и рабочую температуру до 80 0
• PN 25. Стандарт для экстремальных условий. Выдерживает высокое до 95 0 С. Во избежание деформации армируется алюминиевой фольгой. Рекомендуется для применения в водопроводах горячего водоснабжения и в системах отопления.

ПОСМОТРЕТЬ ВИДЕО

Код PN – это давление, которое система может постоянно выдерживать в течении 50 лет, при температуре 20 0 С, измеряется в барах. В домашних условиях правила пайки паяльником распространяются на все типы труб ПВХ. указывается по наружному диаметру и в метрической системе. Связано это с тем, что именно в миллиметрах принято считать размеры соединительных деталей, фитингов. В случае необходимости перевода метрической системы в дюймы полезно помнить, что один дюйм равен 25 мм.

Самостоятельная пайка пластиковых труб для отопления

В системах отопления используют исключительно трубу стандарта PN 25. Ее особенность в армировании стекловолокном или алюминиевой фольгой, что позволяет избежать деформации от нагрева и высокого давления. Чтобы правильно паять паяльником трубу стандарта PN 25, нужно перед работой снять защитный слой. В том случае, если он расположен снаружи. В случае внутреннего расположения армирующего слоя спаивать пластиковые трубы надо так же, как и при монтаже водопровода. Защитный слой снимается только на том участке, где труба заходит в фитинг.

При перепадах температур любой материал сжимается и расширяется. Если на небольших участках этим можно пренебречь, то при большой длине трубы обязательно делать компенсаторы. Он представляет собой часть трубы, изогнутой кольцом. Располагается в незаметном месте и работает как виток пружины, компенсируя температурную деформацию.

Многие люди принимают решение сделать водопровод дома своими руками.

Практика показывает, что для этой цели лучше всего подходят конструкции на основе ПВХ. И чтобы все сделать, потребуются навыки пайки .

Переживать не стоит, если у вас опыт использования паяльника минимальный или вообще отсутствует. Пайка труб ПВХ - процесс не слишком тяжелый, и готовить для него специальные инструменты в большом количестве не потребуется.

Материалы для работы

Чтобы провести грамотно сварочные работы, нужно подготовить такой набор инструментов :

• маркер;
• уровень строительный;
• рулетка;
• сварочный прибор для пластиковых труб;
• ножницы для резки материалов из ПВХ.

Практически все перечисленное можно отыскать дома или приобрести в магазине по скромной цене за исключением сварочного аппарата. Если он у вас отсутствует, и потребность в нем лишь одноразовая, то можно взять его напрокат или попросить у знакомых на время.

Устройство паяльника

Прежде чем выяснить, как правильно паять пластиковые трубы, нужно хорошо изучить, как устроен паяльник для их резки, и по какому принципу он работает. Этот сварочный аппарат предназначен для того, чтобы соединять водопроводные конструкции из пластика, и оснащен специальной подошвой, на которой имеются нагревательные элементы.

Чтобы было удобнее работать, такая подошва чаще всего включает в себя отверстия с разными диаметрами, куда прикрепляют специальные насадки для пайки труб. Благодаря терморегулятору осуществляется регулировка температурных показателей прибора. Такой терморегулятор находится на корпусе паяльника, а электропитание включается или выключается посредством дополнительных выключателей, оснащенных световой индикацией. Еще нон оснащен удобной для работы рукояткой, а также подставкой, чтобы аппарат можно было разместить на ровной поверхности при стационарном применении.

Правила и методика пайки ПВХ-труб

Пайка пластиковых или полипропиленовых водопроводных труб должна осуществляется строго в определенной последовательности. Она выглядит следующим образом:

Паять трубы следует с учетом многих показателей, приводим их ниже:

Итак, методика пайки выглядит следующим образом:

• возьмите специальные ножницы по пластику и с их помощью отрежьте трубу нужного размера;
• с применением спиртового состава очистите места соединения труб от жира и грязи;
• ответный раструб и трубопровод ставим в насадку и греем в течение того времени, которое соответствует параметрам материала;
• после разогрева части соединяются друг с другом, трубопровод вставляем в раструб;
• по окончании работ посмотрите, чтобы сварное соединение было высокого качества. В местах стыков должны появиться пластиковые кольца.

Итак, выше мы уже выяснили, как правильно с применением паяльника спаять пластиковые водопроводные трубы. Но помните, чтобы установленный водопровод мог работать длительное время и без проблем, рекомендуется соблюдать некоторые рекомендации.

В первую очередь во время работы обязательно учтите то, что насадки на устройстве имеют тефлоновое покрытие, которое не допускает появление нагара. После каждого использования прибора (после сварки) обязательно удаляйте деревянной лопаткой остатки оплавления . Удалять их после остывания насадок запрещено, поскольку это может деформировать покрытие, а также вызывать поломку прибора.

Проводить первичное сваривание можно только через пять минут после того, как сварочный паяльник разогреется, а если речь идет о соединении армированных труб, то нужно с применением шейвера снять два внешних слоя конструкции :

• алюминиевый;
• полипропиленовый.

И только уже затем элементы можно соединять согласно методике.

Все виды сварочных работ нужно проводить исключительно при положительной температуре окружающей среды.

И последнее - все работы нужно выполнять уверенно, все элементы нужно размещать на одной оси. Если соединение будет выполнено некачественно, то потребуется отрезать узел и сварить его заново.

Особое внимание нужно уделить работе по установке таких фиксированных элементов, как:

• отводы;
• фитинги;
• вентили;
• тройники;
• переходники.

Качество сварных соединений может быть плохим, если при работе со сварочным оборудованием не соблюдать правила элементарной безопасности. Примите во внимание все перечисленные выше правила и рекомендации, чтобы ваш водопровод был установлен качественно и быстро, а затем мог прослужить многие годы.

Доброе время суток, дорогой читатель! Сборка или ремонт систем отопления, водопровода, канализации из современных видов полимерных изделий осуществляется легко и быстро, благодаря технологии запаивания, применяемой для соединения деталей. Выполнить эти работы можно своими руками, если знать , заранее подготовить необходимые инструменты и приспособления.

Спаивать можно следующие виды труб.

1. поливинилхлоридные (ПВХ);
2. полипропиленовые;
3. медные трубы;
4. полибутеновые;
5. из полиэтилена повышенной термостойкости;
6. пластмассовые изделия с армированием.

Необходимые инструменты и материалы для пайки

Для работы в домашних условиях потребуется заранее подготовить все необходимые инструменты и материалы:

• электрический паяльник;
• насадки и подставки для паяльника соответствующего размера;
• напильник или острый нож для удаления заусениц;
• измерительную линейку или рулетку;
• маркер;
• ножницы для резки труб;
• шейвер - приспособление для удаления армирующего слоя;
• специальный инструмент для снятия фасок;
• припой для пайки;
• флюсы и фитинги;
• спиртовой состав для обезжиривания.

Припой для пайки

Припой выпускается в форме проволоки, фольги, прутка и т. д. Он необходим для получения более прочного шва медных конструкций. Изготавливается на основе олова, серебра, цинка, свинца, сурьмы или меди.

В зависимости от температуры плавления подразделяется на:

• легкоплавкий;
• средне плавкий;
• высоко плавкий припой.

Флюсы и фитинги

Флюсы используются при пайке для защиты соединяемых металлических поверхностей от окисления. Они выпускаются в виде жидкости, сухой смеси или пастообразном состоянии и различаются по химическому составу, свойствам и назначению. Например, для очистки поверхности медного проката и повышения текучести припоя применяется борная кислота, хлорид цинка, соляная кислота.

Защитную плёнку можно создать с помощью канифоли, воска, различных смол.

Фитинги - это небольшого размера изделия, надеваемые на концы труб, которые соединяются пайкой. К ним относятся муфты, тройники, крестовины, обводы, заглушки, углы и т. п. Они должны быть из такого же материала, что и сами трубы. И конечно, не для кого ни является секретом, что купить фитинги можно в любом магазине сантехники.

Ножницы для резки

Этот вид инструмента имеет и другие названия - труборез, трубные ножницы или . Он предназначен для быстрой резки изделий из пластика, обеспечивает выполнение кромки реза без заусениц, что упрощает подготовку к сварочному процессу.

Существует 4 вида трубных ножниц, различающихся по конструкции и цене:

• прецизионный труборез с механизмом - трещоткой. Приспособление используется для резки труб диаметром не более 75 мм;
• роликовые ножницы;
• автоматический труборез в форме пистолета;
• трубный резак - гильотина.

Советы по выбору и эксплуатации трубного паяльника

При следует учитывать его технические параметры:

• мощность. Мощные аппараты нужны для сваривания труб большого диаметра, для систем бытового назначения, в которых диаметр изделий не превышает 50 мм можно приобрести прибор мощностью 0,6 - 0,8 кВт;
• качество покрытия насадок и технологию их применения. Свариваемые изделия легко снимаются с насадок с тефлоновым покрытием, поэтому желательно выбирать паяльник, укомплектованный именно такими насадками. Кроме того, следует обратить внимание на возможность нагрева не только одной, а двух или трёх насадок одновременно. Это значительно ускорит выполнение работ;
• тип регулятора температуры. Паяльник может быть оснащён электронным, капиллярным или биметаллическим терморегулятором. Лучше выбрать модель с электронным регулятором температуры, так как у двух других имеется слишком большое расхождение между заданной и фактической температурой нагрева изделий.

Суть процесса и способы пайки

Пайка используется для герметичного соединения секций трубопровода между собой, монтажа запорной арматуры, контрольно - измерительных и предохранительных устройств.

Для соединения концов труб и патрубков трубопроводной арматуры применяются три технологии пайки:

• диффузионный способ. Сварка осуществляется за счёт нагрева и сдавливания соединительных элементов без расплавления основного материала деталей и применения дополнительных веществ;
• пайка с помощью электрофитинга. Для соединения используются специальные фитинги с нагревательным элементом. Процесс пайки происходит за счёт частичного расплавления внутренней части электрофитинга под действием электрического тока;
• холодным способом. Элементы теплопровода соединяются с помощью дополнительного материала - припоя.

Пошаговая инструкция по пайке пластиковых труб

Состоит из трёх основных фаз - нагрева, стыковки, фиксации и охлаждения элементов, для выполнения которых нужна определённая подготовка, соблюдение температурного режима и правил безопасности.

Меры безопасности

В процессе пайки нужно соблюдать элементарные меры безопасности для работы с электроинструментом:

• паяльник должен быть защищён от попадания атмосферных осадков, грязи и брызг;
• до подключения аппарата к сети, необходимо убедиться в его исправности, целостности шнура питания и вилки;
• во время работы следует проветривать помещение и пользоваться термоперчатками;
• не прикасаться открытыми участками кожи к нагретым поверхностям.

Подготовка элементов и деталей

На этом этапе необходимо выполнить:

• нарезку изделий на отрезки нужной длины;
• зачистку срезов от заусениц и их тщательную шлифовку;
• обезжиривание срезов спиртовым раствором;
• нанесение засечки, по которой можно будет вести контроль глубины введения труб в аппарат;

Подготовка паяльника

Аппарат нужно включить в сеть заранее, выставить терморегулятор в нужное положение и разогреть изделие до рабочих температур в зависимости от вида пластика.

Обычно время разогрева паяльника составляет 30 минут, пока не погаснет лампочка. К работе же прибор будет готов через 10 мин после достижения установленной температуры.

При подготовке аппарата также желательно дополнительно контролировать температуру штуцеров и гильз поверхностным электрическим термометром.

При какой температуре паять пластиковые трубы

Для пайки полиэтиленовых изделий терморегулятор на приборе устанавливают на 220ºС, для полипропиленовых - на 260ºС. Если регулятор отсутствует, можно придерживаться параметров нагревания деталей из таблицы 1.

Таблица 1.

Правила стыковки

При сборке стыков необходимо следить за совмещением кромок, чтобы у обеих изделий совпадали поверхности и не смещалась ось трубопровода. Зазор между кромками должен быть равномерным по всему диаметру с размером в 2 - 3 мм.

Соединение трубы

Разогретые детали снимают с насадок паяльника и соединяют друг с другом, слегка прижимая торцами. Затвердевание полимера произойдёт через 2-3 минуты.

Зачистка и охлаждение соединений

Место соединения должно находиться в неподвижном положении, пока пластик не остынет до температуры 38 - 42 градуса. Для этого соединённые детали фиксируют в хомуте или клипсе до момента охлаждения.

Зачистку наплывов выполняют острым ножом после полного охлаждения места стыковки.

Проверяем качество соединения

По окончании сварки все стыки подлежат визуальному осмотру. У качественно выполненного сварного шва должна быть ровная поверхность, без следов пористости, трещин, складок и чрезмерного блеска, которые возникают при перегреве. Наплыв в зоне шва должен быть сплошным и равномерным по всей окружности соединения и возвышаться над наружной поверхностью не более чем на 2 мм — для изделий с толщиной стенки до 10 мм.

Максимальная высота валика для труб с большей толщиной стенки составляет 4 мм.

Видео по пайке

Как спаять трубопровод на стене можно посмотреть на видео:

Частые ошибки

Пайка пластиковых труб не требует особых навыков, но если не придерживаться установленных норм и правил, испортить соединение всё же можно. Типичными ошибками начинающих мастеров являются:

• использование грязных насадок. Если на насадках останутся капли расплавленного полимера, то при следующей сварке они могут вклиниться между кромками изделий и резко ослабят соединительный шов;
• остатки воды и грязь на наружной поверхности. Они исключат плотный контакт поверхностей деталей по всей площади;
• приложение чрезмерного усилия при совмещении деталей. Часть расплава при избыточном давлении может выдавиться внутрь трубы и снизить её проходимость;
• попытка зачистить наплывы расплавленного пластика до полного охлаждения места соединения, которая неизбежно приводит к деформации трубы;
• недостаточный прогрев или перегрев места стыка.

Чтобы обеспечить максимальную надёжность мест соединения трубопровода специалисты советуют придерживаться следующих требований:

• правильно начинать сварочные работы через 10 минут с момента разогрева паяльника;
• выполнять операции по сварке или пайке деталей только при плюсовой температуре окружающей среды;
• участкам труб, соединённым способом сварки, необходимо дать возможность остыть, не допуская их смещения относительно друг друга или перекручивания;
• на толщине стенок более 6 мм сварка изделий встык выполняется двойным швом. При меньшей толщине стенки стык можно запаять одним швом;
• все элементы конструкции, фиксируемые посредством пайки, должны быть от одного производителя, так как они могут разниться по составу ингредиентов в сырье, что негативно повлияет на качество сварного шва.

Пайка в труднодоступных местах и углах

При пайке труб, расположенных в труднодоступных местах, например, близко к поверхности стен или потолка, применяется специальный приём, заключающийся в последовательном нагреве паяльным аппаратом прямого и ответного участка соединения. Прогревать фланец прямого участка необходимо большее количество времени, чтобы он не успел остыть, пока в работе будет находиться ответная часть заготовки.

Плавности линии в местах угловых стыков труб можно добиться при использовании специальных угловых переходников и фитингов. При этом важно заранее очень точно разметить на подводящих трубах глубину их вхождения в тело угловой детали.

Соединение пластиковых труб без пайки

Пластиковые трубы не обязательно сваривать, их можно соединить и с помощью специального клеящего состава. Он наносится на всю заранее обезжиренную поверхность участка трубы, который будет вводиться в раструб. В раструбе же внутренняя поверхность также обезжиривается и покрывается клеем, но только на 2/3. Для лучшего сцепления поверхности труб под клеевое соединение перед обезжириванием обрабатывают наждачной бумагой.

Подготовленную часть трубы вводят в раструб до упора и проворачивают на 90 градусов. В таком положении склеиваемые детали следует удерживать 1 - 1,5 минуты, пока клей не схватится.

Полное высыхание клеящего состава произойдёт через несколько часов.

Канализационные трубы из пластика, ведущие к септику Танк, можно соединить с помощью компрессионного фитинга. При этом способе процесс соединения труб состоит из следующих этапов:

• зачистки верхнего слоя на трубе от загрязнений;
• снятия фаски на торце;
• ослабление накидной гайки на фитинге и установка в него конца трубы;
• закручивание гайки в обратное положение, в этот момент происходит зажим(компрессия) трубы обжимным кольцом.

Фиксация фитингов выполняется вручную или с помощью рожкового ключа. Прилагаемое усилие не должно быть чрезмерным, иначе трубы могут лопнуть.

Раструбный способ предполагает использование высокоэластичного уплотнительного кольца. Герметичность соединения обеспечивается сжатием прокладки между стенками раструба и гладким концом трубы.

Сварка пластиковых труб большого диаметра

Для соединения труб диаметром более 50 мм и толщиной стенки от 4 мм применяют технологию стыковой пайки, которая заключается в одновременном проваривании торцов 2 сегментов по всей плоскости. Самое сложное в этом способе сварки - правильно выполнить центровку стыков и обеспечить нужной длины зазор между деталями.

Как паять полипропиленовые трубы – этот вопрос интересует многих, кто решил заменить систему водопровода. На сегодняшний день пластиковые изделия зарекомендовали себя, как наилучший вариант соотношения цены и качества. Плюс ко всему, можно выделить ряд преимуществ материала – это устойчивость к коррозии, долговечность и прочность. Монтажные работы и пайка для пвх выполняется быстро с высоким уровнем надежности. Просмотрев видео, инструкции и специализированную литературу, мы постарались соединить для вас самые главные нюансы в одной статье, чтоб спаять все элементы правильно и без проблем.

Процесс работы с полипропиленовыми изделиями достаточно прост. Для выполнения всех поставленных задач нам необходимы такие инструменты:

• Обычный маркер на спирту, можно применить и фломастер для дисков;
• Специальная рулетка;
• Уровень для строительных работ;
• Ножницы, предназначены для разрезания труб;
• Устройство паяльника для пластикового материала.

Последний компонент в списке необязательно покупать, можно взять напрокат – это обойдется дешевле. Приобрести инструмент для одноразового применения можно в точках, где вы покупали полипропиленовые трубы.

Инструкция для выполнения пайки

Для того чтоб выполнить процесс необходима инструкция, как правильно паять полипропиленовые трубы. Паяльный аппарат в конструкции должен иметь подошву нагрева, которая имеет отверстия для крепления насадок. Комплект с насадками в большинстве случаев идет в комплекте с оборудованием, если нет, то их можно приобрести отдельно. Механизм работы устройства похож на глажку утюгом. Единственное отличие – это наличие двух тентов. На поверхности корпуса установлен терморегулятор, который может задавать градус температуре.

Прежде чем включать тэн, нужно активировать паяльник состояние. Для выполнения этой задачи необходимо установить подставку и одеть насадку нужного диаметра. Обычно поверхность подошвы имеет два контакта для подсоединения насадок. Если трубы небольшого диаметра насадку необходимо устанавливать на край носика.

Далее нужно подключить устройство пайки в сеть. Стоит поставить показатели тэнтов на показатель 260 градусов. Для получения результата, необходимо подождать, ведь такая температура достигается через 20минут. Когда на корпусе лампочка погаснет, то это означает готовность прибора к эксплуатации.

Внимание! После этого необходимо 5 минут дать прогреться насадкам.

Основные понятия процесса

Пайка это очень простой материал. Именно поэтому если вы определились с материалом для водопровода, то необходимо знать некоторые особенности полипропилена. Это нужно для контроля поведения труб, чтоб не возникало непредвиденных ситуаций. Итак, давайте рассмотрим все необходимые нам понятия.

Уровень термостойкости

Прежде чем спаивать пластиковые изделия, необходимо знать, что такой материал может терять прочность и твердость при температуре от 140 градусов Цельсия. Стоит отметить, что инструкция фирм, изготавливающих трубы, содержит информацию о максимальном показателе – 95 градусов.

Внимание! Не стоит применять пластиковые трубы в системах организации подачи горячей воды. В данной ситуации предпочтение желательно отдавать оцинковке или меди.

Организация теплового удлинения

Специализированная литература и видео, гласят о способности пластика менять линейные размеры при влиянии температуры. Если трубопровод длинный, то может происходить провисание или деформация. Но. Стоит отметить, что если система водоснабжения выполнена толстыми изделиями от одного перекрытия к другому, то могут возникать большие проблемы из-за напряжения. Пайка в такой ситуация – это очень сложный процесс для людей без специальных навыков. У профессионалов на этот случай есть два решения, чтоб спаивать элементы:

• Выполняют монтаж армированных полипропиленовых изделий. Такие трубы имеют меньший риск возникновения удлинений от теплового воздействия. Плюс ко всему такое устройство может выносить более высокое давление.
• Можно устанавливать специальные компенсаторы – это П-образные прямые изгибы. Благодаря такой детали изделие даже после удлинения сохраняет свою прямую линию.

Внимание! Для системы отопления оптимальным вариантом станет применение двух методов одновременно. Для армированных изделий расширение не отсутствует, оно просто меньше, чем у простых труб.

Особенности армирования

Пайка для пластиковых труб зависит от наличия или отсутствия армирования. Существуют такие особенности процесса укрепления:

• Если армирование выполняется стекловолокном, то монтажные работы ничем не отличаются от простых моделей;
• В случае алюминиевого каркаса, обязательно необходима очистка поверхности. Также нужно шейвером выполнить зачистку.

Трубы с армированием лучше всего монтировать для горячего водоснабжения или отопления. Если устанавливать такие изделия для холодного потока, то эффект отобразиться только на стоимости водопровода.

Видео как выбрать полипропиленовую трубу

Особенности инструмента

Какой инструмент выбрать при пайке пластиковых изделий, об этом мы сейчас и поговорим. Все рекомендации из литературы и видео, толкуют о применении специального паяльника, но стоит учесть, что он имеет большое количество видов. Именно по этой причине нужно определиться с особенностями и назначениями каждого из них. Конструкцию можно клеить или паять, а приборы для этого можно приобрести в любом профильном магазине.

Самые элементарные модели устройства могут нагреваться до 800 Ватт. Для бытового применения, такая мощность слишком высока. Показатель мощности может влиять на быстроту нагрева прибора, но пайка не поддается данному воздействию. Паяльники невысокой стоимости в комплекте имеет насадки для основных типов диаметров. Если необходимого размера нет, то вы можете приобрести его отдельно.

Видео как выбрать паяльник для пропиленовых труб

Не стоит жалеть денежных средств на качественные дополнительные детали, например, такие, как фитинги и пластиковые трубы. Форма устройства и способы выполнения крепежа могут быть разнообразными. Стоит отметить, что практически все инструменты, необходимые для процесса можно найти дома.

Кроме этого наиболее комфортным компонентом станут ножницы для резки пластиковых труб. С их помощью можно выполнять срез точнее и ровнее. Данное устройство может в разы сократить время на выполнение процесса.

Внимание! Прежде чем отправляться за покупкой паяльника, нужно ознакомиться с составляющими его комплекта, ведь многие модели идут вместе с труборезом или рулеткой.

Основные правила пайки

И вот мы подошли к самому главному, а именно как клеить или паять пластиковые изделия. Для выполнения такой задачи нужно выполнить следующие действия:

• Отмеряем необходимый участок трубы и отрезаем кусок;
• Стоит не забывать, что нужно оставить 2 см, которые нужно вплавить в фитинг;
• Далее устанавливаем насадку на устройство пайки;
• Включаем механизм нагревания;
• Ждем необходимой нам температуры. Скорость процесса зависит от показателей прибора.

Внимание! Примитивные модели оборудований для пайки не предусматривают контроль температуры, зато на универсальных типах – это возможно. Именно по этой причине рекомендовано выставлять рамки от 260 до 280 градусов.

• Стаскиваем фаску с наружной поверхности трубы;
• Выполняем зачистку шейвера алюминиевое армирование;
• Вставляем в насадку полиэтиленовое изделие в широкую часть, а на узкий конец одеваем фитинг;
• Когда устройство нагреется, необходимо выполнить стыкование деталей;
• Вот и получилось образование прочного соединения.

Сталкиваясь, первый раз с такой задачей, как спаять полиэтиленовые изделия, могут возникать трудности. По этой причине, мы из видео и литературы, составили вам список основных советов, которые могут помочь выполнить работы. Итак:

• Обязательно необходимо демонтировать фаску с трубопровода. Если внутри она не снята, то нужно исправить этот момент. В противной ситуации может возникнуть риск задирания материала. Прочность соединения может снизиться при протекании пластика.
• Нельзя проворачивать изделие при вставке его в устройство фитинга. Если не придерживаться данной нормы можно нарушить структуру материала, и способствовать образованию волн.
• Монтаж труб и фитингов нужно производить вплотную, то есть до упора. Особенно остро это требование стоит при работе с алюминиевым армированием.
• Не нужно стремиться почистить насадку, имеющую тефлоновое покрытие, от пластмассовых остатков. Особенно противопоказано выполнять эту работу металлическими приспособлениями. Лучше всего использовать при активном паяльнике грубую ткань.

Вот мы и разобрали все нюансы для выполнения пайки своими руками.
