Вот и Новый год скоро! На прилавках магазинов рядом с мандаринами, конфетами и шампанским появляются елочные игрушки: разноцветные шары, мишура, всевозможные флажки, бусы и, конечно же, электрические гирлянды.

Обычную гирлянду из разноцветных лампочек, пожалуй, и не купить. Зато различных мигалок, в основном китайского производства, просто не счесть. Микроскопические лампочки могут располагаться на куске картона или вплетаются в ковер из проводов, которым можно украсить сразу целое окно.

Елочные гирлянды тоже отличаются большим разнообразием, прежде всего внешним оформлением, дизайном. Стоимость подобных гирлянд невелика, как, собственно, и мощность лампочек.

Большинство гирлянд имеют маленькую пластмассовую коробочку с одной кнопкой, шнуром с сетевой вилкой и проводами, идущими на гирлянду разноцветных лампочек. Оформление гирлянды может быть самым разнообразным.

Самый простой, и дешевый вариант состоит из микроскопических лампочек, вставленных . На обратной стороне упаковочной коробки написана инструкция по замене лампочек и правила техники безопасности, хотя запасных лампочек не прилагается. Именно такие гирлянды продаются в сети магазинов «Все по 38», правда, в последнее время уже по сорок рублей.

Рисунок 1. Гирлянда за сорок рублей

Гирлянды другого фасона имеют на лампочках небольшие пластиковые плафончики, например, в виде прозрачных цветков с лепестками. Но коробочка с кнопкой остается той, же самой, хотя цена гирлянды доходит рублей до двухсот. Попробуем открыть коробочку, и посмотреть, что же там внутри.

Рисунок 2. Внешний вид контроллера гирлянды с тремя тиристорами

В нижней части рисунка показаны два провода, это как раз подключение устройства к сети. Здесь же находится кнопка, с помощью которой переключаются режимы работы. В верхней части можно увидеть три тиристора и провода, отходящие к гирляндам.

В середине платы находится , - такая черная капля, установленная на маленькой печатной плате. Плата имеет контактные площадки, с помощью которых контроллер впаивается в основную плату.

Сколько тиристоров на плате

К выходам микроконтроллера подключаются управляющие электроды тиристоров, которые включают гирлянды лампочек. Микроконтроллер имеет четыре выхода, но часто, вместо четырех тиристоров на плате установлено только три, а в некоторых случаях всего два.

Необходимый визуальный эффект достигается подключением гирлянд и расположением лампочек: в одной гирлянде запаяны лампочки двух, а то и трех цветов. Как раз такая плата и показана на рисунке 2.

Если посмотреть на эту плату со стороны печатного монтажа, то можно увидеть, что три тиристора запаяны, а под четвертый имеются отверстия с залуженными контактными площадками, как показано на рисунке 3. В некоторых случаях отверстия даже не просверлены, мол, кому заблагорассудится, просверлит сам.

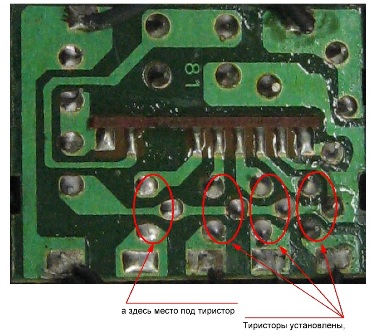

Рисунок 3. Плата контроллера гирлянды. Свободное место для тиристора

Здесь следует заметить такую особенность: если выход контроллера никуда не подключен, это вовсе не означает, что он нерабочий. Программа во всех контроллерах прошита, видимо, одна и та же, все выходы контроллера задействованы.

В этом легко убедиться с помощью стрелочного тестера. Если померить постоянное напряжение на свободной ноге, то стрелка будет скакать, дергаться и отклоняться вместе с миганием других гирлянд. Достаточно просто запаять в плату недостающий тиристор, и, пожалуйста, получаем полноценную четырехканальную гирлянду.

Тиристор можно взять со старой неисправной платы (бывает, что в негодность приходит контроллер) или за сорок рублей купить дополнительную гирлянду и оттуда извлечь тиристор. Для хорошего дела расходы крайне незначительны!

Принципиальная схема гирлянды

По печатной плате несложно составить принципиальную схему. Существуют две разновидности схем, несколько отличающиеся друг от друга. Первый, наиболее совершенный вариант показан на рисунке 4.

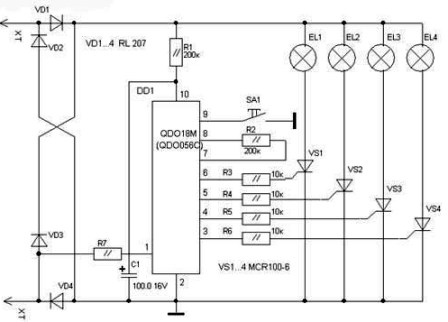

Рисунок 4. Контроллер китайской гирлянды. Вариант 1

Питание всей схемы осуществляется через VD1…VD4. Гирлянды питаются пульсирующим напряжением и включаются контроллером через тиристоры VS1…VS4. Резистор R1 и микроконтроллер DD1 образуют делитель напряжения, на выходе которого получается напряжение 12В.

Конденсатор C1 сглаживает пульсации выпрямленного напряжения. Через резистор R7 сетевое напряжение подается на вход контроллера 1 для синхронизации схемы с частотой сети 220В, что позволяет осуществлять фазовое управление тиристорами. Эта синхронизация позволяет осуществлять плавное зажигание и угасание гирлянд. Именно такие платы можно встретить в дорогих гирляндах.

Плата, показанная на рисунке 3, собрана по несколько упрощенной схеме, которая показана на рисунке 5.

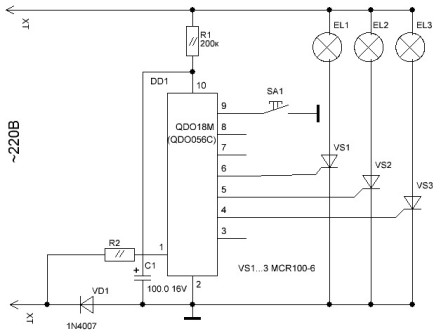

Рисунок 5. Контроллер китайской гирлянды. Вариант 2

Сразу бросается в глаза, что тиристоров всего три штуки, а от выпрямительного моста остался всего один диод. Также исчезли резисторы из управляющих электродов тиристоров. Но, в целом, потребительские свойства остались теми же, что и в предыдущей схеме, несмотря на то, что лампочки зажигаются только тогда, когда на верхнем проводе схемы присутствует положительный полупериод сетевого напряжения. Без выпрямительного моста получается однополупериодное выпрямление.

Этот вариант схемотехнического решения присущ тем гирляндам, которые «все по сорок». Вот, собственно, и все, что можно сказать о схемотехнике китайских елочных гирлянд.

Как подключить мощные лампы

Мощность гирлянд невелика, лампочки просто микроскопические, кроме домашней елки вряд ли куда еще подойдут. Но иногда требуется подключить гирлянду с мощными лампами накаливания, например для декоративной подсветки фасадов зданий. Такая доработка уже была приведена в статье . Схема доработанной гирлянды показана на рисунке 8 в упомянутой статье.

Если не хочется переделывать плату

Гораздо проще обойтись без переделки платы контроллера. Все, что придется сделать, это изготовить четыре мощных выходных ключа с оптронными развязками и присоединить их вместо маломощных гирлянд. Схема силового ключа показана на рисунке 6.

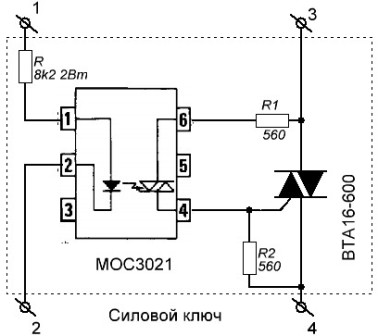

Рисунок 6. Мощный силовой ключ с оптронной развязкой

Собственно, схема типовая, работает безотказно, никаких подводных камней в себе не содержит. Как только засвечивается светодиод оптрона MOC3021, открывается маломощный оптронный тиристор и через выводы 4, 6 и резистор R1 соединяются управляющий электрод и анод симистора BTA16-600. Симистор открывается и включает нагрузку, в данном случае гирлянду.

Оптрон следует применить без встроенной схемы CrossZero (детектор перехода сетевого напряжения через ноль), например, MOC3020, MOC3021, MOC3022, MOC3023. Если оптрон имеет узел CrossZero, то схема РАБОТАТЬ НЕ БУДЕТ! Об этом забывать не следует.

Симистор BTA16-600 обладает следующими параметрами: прямой ток 16А, обратное напряжение 600В. При токе 5А и напряжении 220В мощность нагрузки уже целый киловатт. Правда, потребуется установить симистор на радиатор.

Металлическая подложка изолирована от кристалла, о чем говорит буква А в маркировке симистора. Это дает возможность устанавливать симисторы на радиатор без слюдяных прокладок и изоляторов для винта. Кстати, именно эти симисторы стоят в регуляторах мощности бытовых пылесосов, при этом радиатор обдувается потоком воздуха на выходе пылесоса.

Если мощность нагрузки не более 400Вт, то можно обойтись и без радиатора. Цоколевка симистора показана на рисунке 7.

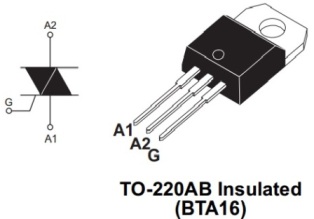

Рисунок 7. Цоколевка симистора BTA16-600

Этот рисунок будет совсем не лишним при сборке схемы силового ключа. Все четыре силовых ключа, лучше всего, собрать на общей печатной плате. Резистор R лучше собрать из двух резисторов мощностью по 2Вт, что позволит избежать их чрезмерного нагрева. Максимальный ток входного светодиода оптрона 50мА, поэтому ток в 20…30мА обеспечит его долговременную безотказную работу.

Рисунок 8. Подключение силовых ключей к плате контроллера

В целом все понятно и просто. От контроллера отпаиваются гирлянды, а вместо них запаиваются входные цепи силовых ключей. При этом не требуется никакого вмешательства в печатный монтаж контроллера. Исключение составляет только запаивание дополнительного тиристора, при условии, что его удастся найти. Также придется несколько умощнить сетевой шнур с вилкой, поскольку оригинальный имеет очень маленькое сечение.

При правильном монтаже и исправных деталях схема не нуждается в настройке. Конструкция устройства произвольная, лучше всего в металлическом корпусе, подходящих размеров, который будет выполнять роль радиатора для симисторов.

С целью обеспечения электробезопасности устройство следует включать через автоматический выключатель, или хотя бы плавкий предохранитель.

Гирлянда на микроконтроллере своими руками

С наступающим вас дорогие пользователи. И к предстоящему празднику решил порадовать вас схемой- новогодняя гирлянда на микроконтроллере pic.

И прошу к просмотру подробнее данной статьи.

Схема устройства:

Она содержит четыре канала, к которым подключаются последовательно соединённые светодиоды, изображенные на рисунке ниже.

Ядром схемы является микроконтроллер PIC16F628A . Микроконтроллер работает по алгоритму, изображенному на рисунке. Код программы написан на языке ассемблер, смотреть листинг Garland\16F628ATEMP.ASM.

Полный цикл внутрисхемного программирования и отладки микроконтроллера PIC16F628A был осуществлён при помощи MPLAB IDE v8.15 (интегрированная среде разработки), компилятор MPASM v5.22 (входит в MPLAB IDE v8.15) и MPLAB ICD 2 (внутрисхемный отладчик - «Дебагер»). Для тех, кто не располагает средствами приведёнными выше, а имеет свою программу для работы с HEX файлами и иной программатор, можно в соответствующем проекте найти файл 16F628ATEMP.HEX. Техническую спецификацию микроконтроллера можно найти на сайте и .

Микроконтроллер DD1 имеет функциональные выходы RB4 – RB7, к которым подключаются усиливающие полевые MOSFET транзисторы VT1 – VT4. Техническую спецификацию транзисторов можно найти на сайте . Стоки транзисторов подключены к нажимным клеммникам X2 – X5. Напряжение питание нагрузки задаётся источником питания схемы, который подключают к разъёму X1. Максимальный коммутируемый ток на канал составляет 0.5 А. Микроконтроллер DD1 не имеет функции принудительного сброса, вывод для сброса подключен через резистор R1 к положительному потенциалу питания. Для генерации тактовой частоты в микроконтроллере используется встроенный генератор тактовой частоты на кристалле. Прибор может эксплуатироваться в диапазоне температур от – 40 °С до +85 °С.

Прибор запитывается от переменного или постоянного источника напряжения, подключаемого к разъему X1. Номинальное напряжение источника питания 12 В. Номинальный ток источника питания зависит от нагрузки и составляет 0.5 – 2 А. Для стабилизации питания используется обычная схема из диодного моста VD1, линейного стабилизатора DA1, фильтрующих конденсаторов C1 – C4.

В микроконтроллер запрограммированы 3 световых эффекта в основе лежит эффект «бегущие огни».
1) Гирлянды поочерёдно загораются и гаснут в одну и так же повторяют в другую сторону.
2) Гирлянды поочерёдно загораются и когда все четыре гирлянды горят, начинают поочерёдно гаснуть в том же направлении, так же повторяется и в обратном порядке.
3) 1 и 2, 3 и 4 гирлянды поочерёдно перемигиваются между собой. Микроконтроллер запрограммирован таким образом, что выполняет заранее установленное число повторов светового эффекта. Стоить отметить, что интервал времени между загораниями гирлянд меняется (нарастает, достигая пика, а затем падает), то есть виден эффект «временной раскачки». Для лучшей демонстрации световых эффектов гирлянды (так как они пронумерованы на схеме) следует располагать по порядку в одной плоскости. В данном случае украшение ели от корней до верхушки (по вертикали, разбив ель на четыре сектора для гирлянд), от 1 до 4 гирлянды, соответственно.

Питание гирлянд связано с источником питания подключаемым к разъёму X1, следовательно нужно рассчитывать последовательно соединённые светоизлучающие элементы (светодиоды, лампы накаливания). Общее напряжение питания находится из суммы напряжений последовательно соединённых светоизлучающих элементов. Так например, последовательно соединённых ярких светодиодов рассчитанных на напряжение 2 – 2,5 В будет 6 штук в одной гирлянде. Так как светодиоды потребляют 20 мА, не исключено параллельного подключения последовательно соединённых светодиодов в ряды.

Монтаж деталей односторонний. Размер отверстий от 0.7 мм до 3 мм. Файлы для изготовления печатной платы смотреть в папке .

В данном устройстве можно заменить следующие детали. Микроконтроллер DD1 из серии PIC16F628A-I/P-xxx с рабочей тактовой частотой 20 МГц в корпусе DIP18. Стабилизатор напряжения DA1 отечественный КР142ЕН5А (5 В, 1.5 А). Полевые MOSFET транзисторы и VT1 – VT4 (N-канал) в корпусе I-Pak (TO-251AA), подойдут аналоги номиналов указанных на схеме. Диодный мост VD1 на рабочее напряжение не меньше 25 В и ток не меньше 2 А. Разъём питания X1 аналогичный указанному на схеме с центральным контактом d=2.1 мм. Неполярные конденсаторы С1 и С2 номиналом 0.01 – 0.47 µF x 50 V. Электролитические конденсаторы С3 и С4 ёмкостной номинал тот же, а напряжение не ниже указанного на схеме. Разноцветные светодиоды VD1 – VD6 на напряжение 2 - 2.5 В.

Новогодние праздники наступают как всегда неожиданно и приносят с собой много приятных хлопот. Пора задуматься о подарках, в первую очередь детям, для взрослых накрыть стол, подобрать хорошую музыку и обязательно поставить елку, которую нарядить, чтобы гостям было весело и уютно. И первое, что предстоит повесить на елку это, конечно, елочные гирлянды. Все остальные игрушки, как правило, вешаются после гирлянд. Далее будет рассказано об устройстве самых разных самых разных новогодних гирлянд - старых и современных.

В давние времена, когда не было электричества, а Новый год уже праздновали, на елке зажигали специальные новогодние свечи. Такое украшение было очень пожароопасным. Но эти времена уже прошли, все стали пользоваться электрическими гирляндами.

Это были обычные маленькие лампочки от карманного фонаря или от подсветки шкалы в радиоприемнике, соединенные последовательно. Из таких лампочек гирлянды делались энтузиастами преимущественно своими руками. Просто брали в руки паяльник, кто, конечно, умел им пользоваться, брали провод и лампочки, и через некоторое время новогодняя гирлянда уже висела на елке.

Несколько позже новогодние гирлянды стали выпускаться промышленным способом. В ход пошли различной конструкции малогабаритные патроны для ламп и цветные плафоны разной формы. Иногда плафоны делались прозрачными, а окрашивались сами лампы.

Мигалки и моргалки

Но спокойно смотреть на светящуюся новогоднюю гирлянду как-то невесело, хочется, чтобы душа развернулась. Видимо, этому способствует какое-то мигание гирлянды. В целом мигающая гирлянда привлекает своей красотой, и даже ожиданием какого-то чуда или сюрприза. Если же гирлянд будет несколько, то возможно получить различные световые эффекты, например, бегущий огонь, бегущая тень, бегущие двойки и тройки, а также много других интересных эффектов.

Когда-то такие конструкции разрабатывали радиолюбители, эти схемы публиковались в радиолюбительских журналах, как правило, в ноябрьских номерах. Но журналы эти в условиях социалистической бесхозяйственности приходили с опозданием чуть не на целый месяц, поэтому к Новому году удавалось сделать только прошлогоднюю мигалку.

В качестве элементной базы использовались микросхемы малой степени интеграции, в первую очередь К155 и К561 и их разновидности. В качестве примеров можно привести схему из журнала «Радио» №11 2002г.

Основой схемы является счетчик DD2 типа К561ИЕ16, который через ключи на микросхеме DD3 и транзисторах VT4…VT7 управляет четырьмя светодиодными гирляндами. Самое интересное, что в качестве задающего генератора используется микросхема музыкального синтезатора УМС8-01. Такие микросхемы использовались когда-то для озвучивания детских игрушек и музыкальных звонков: просто проигрывали записанные в них мелодии.

Так вот в данной схеме выходной звуковой сигнал используется еще и для тактирования счетчика. Можно только догадываться, как будут выглядеть картины, порожденные светодиодами на фоне этого звука. Естественно, что музыка тоже звучит через динамик.

В журнале «Радио» №11 1995 г., опубликована схема под названием «Автомат плавного управления гирляндой» автор А.Чумаков. Схема обеспечивает поочередное плавное зажигание и гашение гирлянды со скоростью, задаваемой блоком управления. Схема устройства показана на рисунке 1.

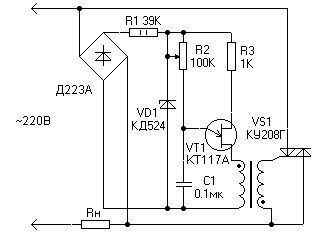

Рисунок 1. Схема автомата плавного управления гирляндой

Если присмотреться внимательней, схема представляет симисторный регулятор мощности, выполненный на двухбазовом транзисторе КТ117А. Только скорость заряда конденсатора меняется не вручную с помощью переменного резистора, а переключением отдельных резисторов с помощью счетчика - дешифратора К561ИЕ8. Для сравнения на рисунке 2 приведена схема фазового регулятора мощности с использованием двухбазового транзистора КТ117.

Рисунок 2.

Микроконтроллерное управление новогодней гирляндой

По мере появления в радиолюбительском творчестве конструкций на микроконтроллерах, елочные мигалки, или как их уважительно называют «автоматы световых эффектов» также стали разрабатываться Наиболее экзотичная конструкция была опубликована в журнале «Радио» №11, 2012, стр. 37 под названием «Сотовый телефон управляет ёлочной гирляндой», автор А. Пахомов.

За основу конструкции была взята плата от неисправной китайской гирлянды. Автор пишет, что его привлекла оригинальность выходного каскада, управляемого непосредственно от МК. Он вспоминает те мигалки, которые строились на микросхемах серии К155, мощных тиристорах КУ202 (других просто не было), и в целом на такую мигалку можно было ставить саму елку.

А тут достаточно было на неисправной плате поменять контроллер, написать программу со световыми эффектами и дополнить каким-нибудь пультом управления. Вот этим пультом и стал валявшийся без дела старенький телефон Siemens C60. В качестве управляющего был применен микроконтроллер AT89C51. Что из этого получилось, показано на рисунке 3.

Рисунок 3. Схема микроконтроллерного управления новогодней гирляндой (для увеличения нажмите на рисунок)

Хотя этот контроллер уже устарел и снят с производства, он является одной из лучших разработок фирмы Intel, в дальнейшем выпускаемый фирмой Atmel. Конструкции на этом МК никогда не зависают, им не требуется сторожевой таймер. Система команд настолько хороша, что до сих пор остается без изменений, несмотря на появление новых моделей семейства MSC-51.

Простая светодиодная мигалка

Чуть выше статьи А. Пахомова в том же журнале «Радио» №11, 2012 опубликована статья И. Нечаева «Из деталей КЛЛ. Светодиодная мигалка для новогодней игрушки». Схема выполнена на трехцветном светодиоде и трех симметричных динисторах DB-3 «добытых» из плат от неисправных .

Рисунок 4. Схема простой светодиодной новогодней гирлянды

Каждый канал трехцветного светодиода управляется от своего релаксационного генератора, собранного на DB-3. Рассмотрим работу схемы на примере одного канала, например красного.

Конденсатор C1 через резистор R3 заряжается от выпрямителя R1, VD1 до напряжения пробоя динистора VS1 (32В). Как только динистор откроется, конденсатор C1 разряжается через красный элемент трехцветного светодиода, резистор R4, и динистор VS1. Далее цикл повторяется.

Красный, зеленый и синий элементы трехцветного светодиода имеют свои генераторы и работают независимо друг от друга. При этом, частота каждого генератора отлична от другого, поэтому вспышки происходят с разным периодом. Конструкция помещена в прозрачный корпус и может использоваться, например, в качестве елочной верхушки. Если в схему добавить белый светодиод HL2, то цветные вспышки будут происходить на белом фоне.

Можно было бы привести еще немало описаний конструкций отечественных радиолюбителей старых или новых, плохих или хороших, но все они были сделаны практически в единичных экземплярах. Современные же магазины сплошь завалены электроникой, сделанной в Китае. Даже новогодние гирлянды и те китайские, к тому же они сейчас ничего и не стоят. Давайте, посмотрим, что же там спрятано внутри.

Контроллер китайской новогодней гирлянды

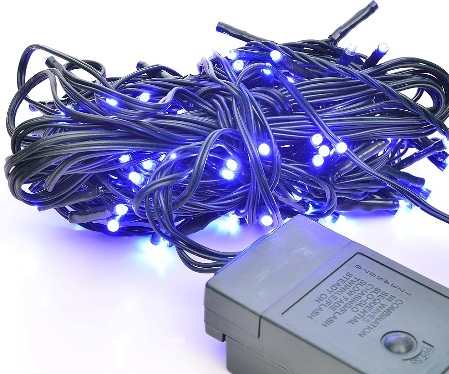

Внешне все выглядит очень просто. Маленькая пластмассовая коробочка с одной кнопкой, в которую входит сетевой шнур с вилкой, и выходят четыре гирлянды. При включении в розетку гирлянды сразу начинают поочередно показывать все световые эффекты. Всего этих эффектов 8, о чем говорят надписи под кнопкой. Нажатием кнопки можно просто сразу переключаться на желаемую световую картину.

Если коробочку открыть, то внутри тоже все достаточно просто, как показано на рисунке 5.

Рисунок 5.

Здесь можно рассмотреть все детали. Микроконтроллер, как всегда, выполнен в виде капли черного компаунда, около него кнопка управления, единственный диод и три выходных тиристора.

На плате есть место и для четвертого тиристора, и если его запаять, то получится еще один дополнительный канал. В контроллере этот канал, как правило, тоже прошит. Просто наши китайские друзья сэкономили на один тиристор. Те, кому доводилось вскрывать подобные блоки управления, уверяют, что в некоторых коробочках запаяно всего по два тиристора. Экономика должна быть экономной! Наш, еще советский лозунг.

Несмотря на столь малые размеры, тиристоры PCR406 имеют обратное напряжение 400В, а прямой ток 0,8А. Если предположить, что нагрузка потребляет ток всего 25% от максимального, то при напряжении 220В можно коммутировать мощность 220 * 0,2 = 44(Вт).

На рисунке 6 показан печатный монтаж, по которому можно срисовать принципиальную схему, что и было сделано неоднократно. Здесь можно рассмотреть отверстия для четвертого тиристора, как раз того, на котором сэкономили.

Рисунок 6.

Экономия также коснулась диодного моста: вместо четырех диодов на этой плате используется только один. А все остальное соответствует схеме, показанной на рисунке 7.

Рисунок 7.

Сетевое напряжение выпрямляется диодным мостом VD1…VD4 и через гасящий резистор R1 подается на 10 вывод микроконтроллера. Для сглаживания пульсаций выпрямленного напряжения сюда же подключен электролитический конденсатор C1. Потребление тока у микроконтроллера совсем незначительное, поэтому в дальнейшем вместо моста из четырех диодов китайцы решили обойтись одним.

Небольшое замечание по поводу увеличения надежности всей схемы в целом. Если параллельно конденсатору C1 подпаять стабилитрон с напряжением стабилизации 9…12В, то вероятность выхода из строя микроконтроллер или просто взрывов тиристоров уменьшится намного.

Заслуживает особого внимания резистор R7 подключенный к выводу 1 микроконтроллера прямо от сетевого провода. Это сделано для синхронизации с сетью, чтобы осуществлять фазовое регулирование мощности. Именно это работает в то время, когда лампы гирлянд плавно зажигаются или гаснут.

На правой стороне микроконтроллера расположены выходы управления тиристорами и кнопка управления, про которую было рассказано выше. Тиристоры включаются в момент, когда на соответствующем выходе МК появляется высокий уровень, тогда и зажигается соответствующая гирлянда.

Иногда требуются новогодине гирлянды большой мощности, от нескольких сотен ватт и выше. В этом случае рассмотренную схему можно использовать в качестве «мозгов», достаточно просто дополнить ее мощными симисторными ключами. Как это сделать, показано на рисунке 8.

Рисунок 8. Схема новогодней гирлянды бильшой мощности (для увеличения нажмите на рисунок)

Тут следует обратить внимание на то, что питание МК осуществляется от отдельного источника гальванически развязанного с сетью.

Светодиодные гирлянды

В них используется тот же самый контроллер с одной кнопкой, те же тиристоры, только вместо лампочек гирлянды составляются из светодиодов трех или четырех цветов. Каждая гирлянда содержит не менее 20 светодиодов с токоограничивающими резисторами.

Причем конструкция такой гирлянды, просто китайская загадка: в первой половине гирлянды к каждому светодиоду припаян резистор, а остальные десять штук, просто соединены последовательно. Опять же экономия сразу в десять резисторов.

Такую конструкцию можно, видимо, объяснить технологией производства. Например, на одной линии собирают первую половину, которая с резисторами, а на другой линии без резисторов. Потом останется только соединить две половины в одно целое. Но это только догадка.

Остается надеяться, что все у Вас в порядке, по крайней мере с новогодними гирляндами. Поэтому, наряжайте елку, накрывайте праздничный стол, приглашайте гостей, встречайте Новый год. С Новым годом, товарищи, друзья, господа! Это кому как больше нравится.

Гирлянда на ATtiny2313 собирается очень просто. В этой простой статье мы с вами будет делать мини-гирлянду из 4 светодиодов.

Нажата ли ты, наша кнопочка, или отжата?”, – именно таким вопросом мы задавались в прошлой статье. И в зависимости от состояния кнопки мы делали эффект из 4 светодиодов. В этой статье мы с вами разберем похожую ситуацию. Итак, погнали!

Помните китайскую гирлянду за 100 руб?

Нажимаем кнопочку и эффект моргания становится абсолютно другой;-) Именно этим мы с вами и займемся в этой статье;-)

Мы не будем делать китайску гирлянду с N-ным количеством лампочек, а сделаем упрощенную схему такой гирлянды на МК AVR Tiny2313 и четырех светодиодах. С помощью кнопки мы будем менять эффект моргания.

Итак, наша задача буквально звучит так:

Создать гирлянду на МК AVR Tiny2313 из четырех светодиодов и одной кнопки с самовозвратом (кнопка, которую нажал и сама отжимается). Нажимаем один раз кнопку – появляется первый эффект моргания кнопки, нажал второй раз кнопку – появился второй эффект моргания и тд. Всего у нас будет семь эффектов. Условие такое, что пока светодиоды переливаются морганием, у нас МК не реагирует на кнопку. То есть пока не прошел эффект, нажатие на кнопку никак не отображается на эффекте. Эффект НЕ прерывается. Когда эффект закончится, только тогда МК будет обрабатывать нажатие на кнопку.

Задача вроде бы ясна. Для начала составим простенькую схемку в Proteus. Схемка будет выглядеть примерно как-то так (кликните для увеличения, откроется в новом окне):

Все? Нет не все! Теперь шьем наш МК HEX-файлом. А где его взять? Из Atmel Studio 6. Но чтобы его создать, нам потребуется для начала написать программу, по которой будет работать наш МК. Как все это сделать, смотрим в этой статье.

Ниже приведен текст с комментариями:

Обратите внимание также на строчку кода:

{_delay_ms(50); //включаем задержку 50 миллисекунд для антидребезга

Программа Proteus спокойно бы работала и без этой строчки кода. Зачем мы тогда ее вставили? Дело все в том, что реальное положение дел чуточку хуже. Козлом отпущения в данном случае будет самая безобидная кнопка, которую мы поставим в схему на переключение гирлянд, собрав ее на макетной плате.

Что делает кнопка в схеме согласно схемотехнике МК? Подает логический ноль или единицу на ножку МК. Так? Так. Но в реальной схеме она не сразу замыкает и размыкает цепь. При замыкании или размыкании кнопки у нас нет четкого переключения уровней сигнала с логической единицы на ноль и наоборот. Переключение с помощи кнопки выглядит примерно вот так:

С логической единицы в ноль примерно вот так:

С нуля на единицу как-то вот так:

Вся эта билиберда при переключении кнопки носит название дребезг контактов и мешает разработчикам логических устройств. Дело в том, что эти хаотические импульсы МК может посчитать как за логическую единичку, так и за нолик. В настоящее время это недоразумение с помощью нехитрой строчки кода устранено.

Прикрепляю к проекту СИшник, HEX и файл Протеуса.

Кто не любит Новый год с его особой атмосферой входящего в жизнь волшебства, чудес и праздника? Китайские гирлянды для украшения дома как внутри, так и снаружи пользуются большим спросом благодаря своей низкой цене. Но их качество не всегда позволяет беззаботно встретить новогодние праздники - иногда перестает гореть один или несколько лампочек, а то и вообще вся гирлянда. Чтобы подобное происшествие не испортило торжество, можно попробовать починить светодиодное устройство своими руками.

Состав изделия

Светодиодная гирлянда, будь то китайская или отечественная, неизменно состоит из одних и тех же элементов, позволяющих украсить к празднику любое помещение. Обычно отличия продукции разных производителей заключаются только в качестве деталей, гарантии и долговечности изделия. Состоит гирлянда из следующих компонентов:

Кроме того, в блок управления обязательно входит кнопка переключения световых режимов.

Анализ повреждений

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

• Крайне тонкие провода. Они многожильные, каждая жила без преувеличения толщиной в волос, следовательно, соединять их очень трудно и неудобно. Равно как и припаивать.
• Часто выходящие из строя тиристоры. Они отвечают за смену режимов мигания, что, собственно, и создает праздничное настроение.
• Лампочки. Независимо от их вида - обычные они или светодиодные, лампы могут перегореть. Если гирлянда перестала мигать, например, зеленым светом, в то время как остальные в порядке, то, скорее всего, пришла в негодность зеленая лампочка. Но может быть и отсоединение провода от ножек светодиода определенного цвета.

Для обнаружения неисправности нужно осмотреть гирлянду. Если причина кроется в поломке какой-то детали, придется искать ее отечественные аналоги. Хотя лучше будет переделать всю схему - так механизм станет надежней и сможет прослужить не один год.

Устранение неисправностей

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы - изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Соединение проводов

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине , соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию. Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать.

Зачищенные концы скручивают вместе и обматывают изолентой. Можно спаять и заизолировать, главное, добиться относительной надежности крепления.

Замена лампочки

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно , так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя - в самых дешевых моделях - детали могли перегореть при скачках напряжения.

Ремонт микросхемы

В любом случае необходимо проверить все детали мультиметром. При выходе из строя какой-то из них можно поступить двумя способами:

• Подыскать в магазинах или интернете замену. Чтобы правильно подобрать деталь, нужно посмотреть маркировку на корпусе и купить соответствующую или аналогичную.
• Собрать всю схему самостоятельно. Это предпочтительнее, так как своими руками можно спаять качественное изделие, которое сможет прослужить гораздо дольше китайского конвейерного продукта. Правда, этот вариант уже гораздо сложнее и для людей, не занимающихся электроникой, не подойдет.

Схема гирлянды на светодиодах выглядит примерно так. Ее можно усовершенствовать, а можно упростить. Но легче, конечно, купить новую гирлянду, если есть такая возможность.

При этом предпочтение лучше отдавать если и китайским производителям, то хотя бы выбирать не самый дешевый вариант. Изделия из Китая подороже имеют вполне высокое качество и гораздо менее подвержены поломкам.
