Байпасом называется перемычка, устанавливаемая на тепловой трассе параллельно основной линии. Эта незамысловатая деталь в виде куска трубы помогает решать разноплановые задачи и потому считается важным элементом любой схемы. Для чего нужен байпас в системе отопления квартиры и частного дома, подробно описывается в нашем материале.

Варианты установки байпаса

Когда мы определили, что такое байпасная линия, рассмотрим вопрос, зачем она нужна и где устанавливается. В зависимости от решаемой задачи элемент принимает вид обводного трубопровода либо прямого участка, соединяющего подающую магистраль с обратной.

Справка. Английское слово bypass в буквальном переводе означает «обход», «перепуск».

Существует несколько вариантов установки байпасов в системах отопления:

1. На радиаторах закрытых и открытых однотрубных систем.
2. Параллельно циркуляционному насосу, работающему в самотечной (иначе – гравитационной) теплосети.
3. Перемычка между подачей и обраткой, образующая малый контур циркуляции для нагрева твердотопливного котла.
4. В различных смесительных узлах.

В многоквартирных домах, где полотенцесушители подключены к общему стояку горячего водопровода, тоже применяется байпасная линия, действующая по аналогии с радиаторной (пункт 1 перечня). Для чего она там нужна, мы расскажем далее.

Трубы полотенцесушителей имеют большой диаметр и пропускную способность, перемычка нужна только для удобного снятия змеевика

Первые два варианта хорошо знакомы владельцам частных домов и квартир. К сожалению, некоторые хозяева, считающие себя крупными специалистами, «усовершенствуют» байпасы либо ставят перемычки там, где они мешают нормальной работе системы отопления. Случайные и намеренные ошибки мы также рассмотрим.

Радиаторные перемычки однотрубной схемы

В большинстве многоэтажных зданий советской постройки отопление организовано с помощью однотрубных вертикальных стояков, проходящих через все квартиры. Принцип работы схемы заключается в распределении теплоносителя по батареям на 5-16 этажах за счет большой скорости протока и повышенного давления.

Для справки. Старые чугунные батареи и стальные ребристые конвекторы отличались большими диаметрами внутренних каналов, чье подключение к стояку проектировалось без всяких байпасов. Мы ведем речь о приборах нового поколения с высокой теплоотдачей и меньшей пропускной способностью.

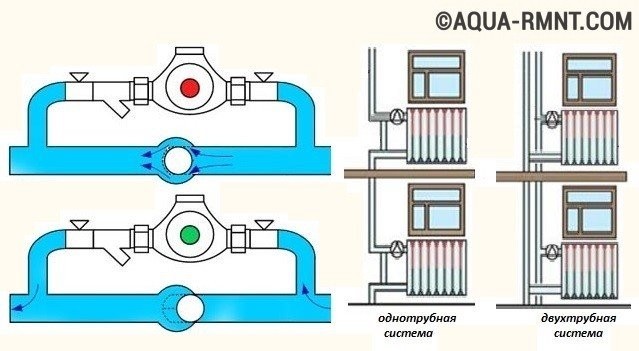

Варианты однотрубных схем отопления многоэтажных жилых домов

Заметьте, радиаторы подключены к единственной магистрали обеими подводками, между которыми врезан байпас. Трубная перемычка специально смещена в сторону от оси стояка, иначе вода не затечет в батарею, а двинется по прямому пути вниз либо вверх в зависимости от направления подачи. В идеале схема функционирует так:

1. Дойдя до развилки первого отопительного прибора, поток горячего теплоносителя делится приблизительно пополам – одна часть затекает в радиатор, вторая устремляется в байпас.
2. Охладившись на 1-2 °С, первый поток смешивается с байпасным и возвращается в основную магистраль. Температура получившейся смеси становится на 0.5-1 °С ниже начальной.
3. Процесс повторяется аналогично на следующих отопительных приборах. Чтобы тепла хватило всем потребителям, насосы централизованного теплоснабжения прокачивают по магистралям большое количество теплоносителя, уменьшая перепад температур между первой и последней батареей.

В частном двухэтажном коттедже прямой участок ставится на верхних батареях

Примечание. Подобные схемы встречаются в двухэтажных частных домах. И хотя вертикальный стояк снабжает всего пару радиаторов, на верхнем обогревателе желательно ставить байпас, поскольку производительность бытового циркуляционного насоса гораздо ниже, чем у промышленного «собрата».

Если убрать прямую байпасную линию, то весь объем воды протечет через отопительный прибор и остынет на 1-3 °С. Из-за большой разницы температур каждая последующая квартира получит значительно меньше тепла. В комнате с последним радиатором станет холодно, как в собачьей будке.

Вот почему при вертикальной однотрубной схеме незамысловатый кусок трубы на батарее играет важную роль. В двухтрубных разводках горячий и остывший теплоноситель идет по разным магистралям, поэтому байпас не требуется.

Здесь роль обводной линии играет сам раздающий трубопровод

В загородных домах малая производительность циркуляционного насоса компенсируется увеличением диаметра и пропускной способности трубопроводов. Так сделано в горизонтальной однотрубной системе, изображенной на фото. Байпасом выступает основная линия, где протекает примерно 2/3 теплоносителя, а третья часть попадает в батареи.

Обводная линия циркуляционного насоса

В большинстве современных систем водяного отопления насосный агрегат врезается прямо в подающий либо обратный трубопровод, что подробно описывается . Устанавливать байпас в данном случае не нужно:

• при отключении электроэнергии и остановке насоса теплоноситель все равно не сможет циркулировать самостоятельно из-за малых диаметров труб;
• чтобы снять перекачивающий агрегат с целью ремонта или замены, достаточно перекрыть 2 крана и открутить две американки при условии, что узел собран правильно;
• поскольку вода неспособна двигаться по магистралям без принудительного побуждения, то обводная перемычка не поможет сохранить работоспособность системы на время обслуживания насоса.

Эта схема может работать в принудительном и самотечном режиме

Единственный случай, когда нужно сделать байпасную ветку для циркуляционного насоса, – самотечная отопительная система. Во-первых, агрегат с патрубками подключения DN 25-32 нельзя врезать в трубу Ø50 мм, применяемую в гравитационной тепловой сети частных жилищ. Такое сужение диаметра остановит любой самотек.

Во-вторых, теплоснабжение должно работать по универсальной схеме. Основной режим – принудительный от насоса, в случае отключения электричества – переход на естественный самотек теплоносителя за счет конвекции. Чтобы организовать такую работу отопления, насосный агрегат необходимо установить на байпас.

Практикуется 2 способа монтажа данного узла:

1. В прямую магистраль врезается шаровой кран, а насос отопления выносится на обводную линию вместе с сетчатым фильтром – грязевиком и запорной арматурой.
2. В разрыв магистрали ставится готовый байпасный узел с перекачивающим агрегатом и обратным клапаном.

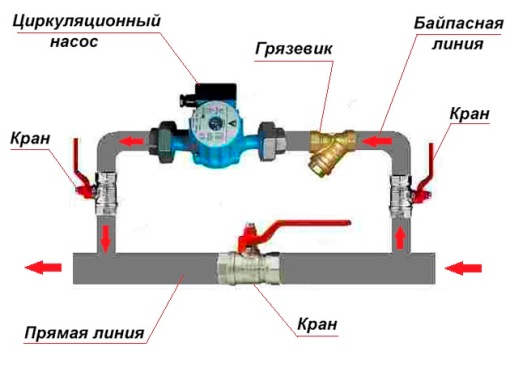

Устройство насосного узла с отсекающим краном на прямой магистрали

В первом варианте переход на самотечный режим производится вручную. Когда подача электроэнергии прекратилась, кто-то из домочадцев должен пойти в котельную и открыть большой кран на прямом участке. Иначе без циркуляции воды котел прекратит нагрев, здание выстынет и вы замерзнете.

Во втором случае после отключения энергии откроется автоматический обратный клапан, находящийся в закрытом положении во время работы насоса. Но не все так радужно, как кажется на первый взгляд:

Отсюда вывод: не устанавливайте готовые автоматические байпасы с клапаном и насосом. Лучше своими руками соберите узел с отсекающим краном. Ощутимо выхолаживаться дом начнет через 30-40 минут после отключения, чего вполне достаточно для открытия основной магистрали.

Резиновый шарик свободно перекатывается внутри камеры и закрывает проход под напором воды

Вариант второй: смонтируйте байпасный узел из отдельных деталей, применив латунный обратный клапан со свободным резиновым шариком, не придавленным пружиной. Как выглядит такой элемент, смотрите на фото и в видеосюжете:

Смешивающие узлы

Эти элементы систем отопления состоят из трехходового термостатического клапана и байпаса, связывающего обратный трубопровод с подачей. Суть такова: байпасная ветка помогает собрать в камере клапана теплоноситель из двух магистралей, а на выходе получить воду требуемой температуры.

Принцип спешивания с применением перемычки и 3-ходового крана используется на различных участках отопительной сети:

• малый контур циркуляции дровяного котла;
• обвязка буферной емкости либо теплоаккумулятора;
• по греющим контурам водяного теплого пола.

Для справки. Сфера применения узлов подмеса довольно широка. Регулируемое понижение температуры воды путем перемешивания используется в агрегатах воздушного отопления (калориферах) и прочих климатических установках.

Схема с котловым контуром, защищающим теплогенератор от конденсата

Показанный на схеме байпас с трехходовым краном, образующий малый контур циркуляции, предохраняет твердотопливный котел от выделения конденсата на этапе разогрева. Алгоритм процесса выглядит так:

1. При розжиге дров и включении насоса клапан остается закрытым со стороны системы отопления. Выходя из рубашки теплогенератора, вода поворачивает в байпасную линию и возвращается в котел.
2. По мере нагрева температура закольцованного теплоносителя повышается. Когда она достигнет пороговой отметки 50-60 °С (зависит от настройки), срабатывает термоэлемент клапана, постепенно открывающий проток со стороны радиаторов.
3. Чем сильнее нагревается вода в котловом контуре, тем шире открывается проход холодному теплоносителю из системы. В камере клапана происходит смешивание, но температура потока на выходе не опустится ниже установленного порога, пока топливо не сгорит.

В с чугунным теплообменником байпасный узел подмешивания играет роль элемента безопасности. Ситуация: обогрев работает на всю катушку, дрова пылают, и вдруг гаснет свет. Если нет подстраховки в виде ИБП либо электрогенератора, а подача энергии возобновляется спустя 30 минут, вода в батареях успевает остыть.

Разгрузочная линия с перепускным клапаном встречается на заводских коллекторах не всегда, но она продлевает срок службы насоса

Заметьте, что в течение получаса котел остыть не успеет – топка полна жара и дров. Стоит включиться насосу, как холодный теплоноситель нагнетается в котловую рубашку и от температурного шока чугунная секция лопается. Поэтому без байпаса в данном случае не обойтись.

Аналогичный принцип смешивания посредством перемычки и клапана задействован в распределительной . Когда температура в греющих контурах достигла нормы (35-45 °С), 3-ходовой кран закрывает сторону подачи от котла, а насос гоняет теплоноситель через байпас по внутреннему кольцу.

Примечание. На случай если автоматически регулируемые контуры дружно закроются, гребенка оснащается разгрузочным байпасом. Благодаря ему насос «крутит» воду по двум коллекторам, а не перемешивает внутри себя, что снижает ресурс агрегата.

Применение соединительной перемычки в обвязке буферной емкости идентично предыдущим вариантам и показано на схеме.

При обвязке буферной емкости с твердотопливным котлом применяется 2 байпаса

Ошибки при монтаже

Некоторые домашние, а точнее, квартирные умельцы при замене старых чугунных радиаторов на новые алюминиевые преднамеренно допускают две тупые ошибки:

• монтируют на прямой байпасной трубе шаровой кран с целью направлять весь теплоноситель в собственную батарею;
• наслушавшись советов «умных» людей, собирают смесительный узел с трехходовым краном, дабы регулировать теплоотдачу отопительного прибора.

Сразу оговоримся, что подобный монтаж в частном доме ошибкой не считается: там вы проживаете единолично и сами распоряжаетесь отоплением. В «многоэтажке» такие действия вредят соседям, поскольку вы разбалансируете систему и отбираете большее количество тепла. Значит, смежные квартиры получают меньше. Как это происходит, смотрите на видео:

Вместо дальнейшего перечисления ошибок, предлагаем ознакомиться с рекомендациями, как правильно устанавливать байпас своими силами:

1. Перемычка на батарее многоквартирного дома – это труба без всякой запорной арматуры и клапанов. Максимум, что допускается — уменьшить диаметр на 1 типоразмер (стояк DN 20 — соединитель DN 15);
2. Хотите регулировать теплоотдачу радиаторов – ставьте, пожалуйста, ручные либо автоматические термостаты. Есть специальные полнопроходные модели для централизованных сетей.

   В многоэтажных домах с общими стояками монтировать арматуру на обводной трубопровод недопустимо

3. Если в загородном доме организовано энергонезависимое гравитационное отопление, насос монтируйте только на байпасе. Самотек не предусмотрен – перемычка не нужна.
4. При самостоятельной сборке смесительных узлов следите, чтобы циркуляционный насос оказался со стороны открытого выхода клапана. Другие варианты неработоспособны.
5. , оснащенный термоголовкой, функционирует от выносного датчика температуры. Последний ставьте на трубу за клапаном, куда выходит смешанный теплоноситель. Тогда элемент сможет ориентироваться по его температуре.


Пункт №3 требует пояснения. У 3-ходовых кранов один патрубок всегда открыт – тот, откуда выходит результирующая смесь. С той же стороны ставится насос. Если агрегат расположить на любом входном патрубке, то дальнейшие события пойдут по одному из двух сценариев: прекратится циркуляция либо теплоноситель пойдет через байпас, замкнется в котловом контуре и не попадет в радиаторы.

В заключение кратко о ГВС

Поскольку все основные выводы мы сделали по ходу описания, дополним информационную картину установкой байпаса на полотенцесушитель. Это единственный случай, когда кусок трубы ставится только для удобства обслуживания или замены обогревателя. На теплоотдачу элемент практически не влияет благодаря скорости течения и давлению в водопроводе. Принцип действия аналогичен работе байпаса на батареях отопления, только здесь мы распределяем горячую воду.

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 - регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 - работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование . Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

• фильтр;
• обратный клапан;
• циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

Пример #3 - реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

• Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
• Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
• Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

Эта незначительная, на первый взгляд, деталь оптимизирует теплоотдачу греющего узла, поэтому байпас в системе отопления не только желателен – он необходим. Перемычка (кусок трубы) монтируется в тепловую трассу параллельно радиаторам отопления. В зависимости от поставленных задач данный компонент используется либо в виде прямого участка, замыкающего подающий и обратный трубопроводы, либо как обводная линия.

Чтобы понять, зачем используется байпас, что это такое в отоплении, следует рассмотреть варианты его применения:

• в гравитационной сети его монтируют параллельно функционирующему циркуляционному насосу;
• в смесительных узлах разнообразного типа;
• в закрытых и открытых системах, базирующих на одном трубопроводе, байпас устанавливается на радиаторы отопления;
• также его используют в качестве перехода между подающим и обратным потоками, в этом случае образуется малый циркуляционный контур, сопровождающий нагрев отопительного узла.

Когда речь заходит о смешивающих узлах, установка байпаса в системе отопления необходима для связывания подачи и обратки, здесь также используется трехходовой термостатический клапан. Отрезок трубы нужен для направления в камеру клапана жидкости из обеих магистралей, чтобы на выходе образовалась вода с заданными температурными параметрами.

Перемычка в сопровождении трехходового клапана позволяет использовать принцип смешивания на следующих участках сети:

• малый циркуляционный контур в случае дровяного котла;
• коллектор, раздающий теплоноситель на греющие ветви теплого пола;
• обвязка для теплоаккумулятора.

В частности, малый контур с внедрением байпаса защищает твердотопливный котел от выступления конденсата во время его разогрева.

Байпасный узел, используемый в обвязке твердотопливных агрегатов, используется в качестве элемента безопасности. Пример: выставлен максимальный обогрев, топка полная, и в это время прекращается подача электроэнергии. В подобной ситуации, характерной для отечественных эксплуатационных условий, до возобновления электропитания вода в радиаторах уже остынет. Котел в это время все еще будет горячим, ведь в нем продолжается переработка топлива. Как только включится насос, холодная среда попадет в котловую рубашку, вследствие чего чугунная секция лопнет – скажется возникший температурный шок. В данных условиях трубная перемычка крайне необходима.

Аналогичный алгоритм смешивания с помощью клапана и перемычки используется в теплых полах при обустройстве распределительной гребенки. После достижения температурной нормы в греющих контурах трехходовой кран перекрывает поступление от котла, носитель прогоняется насосом по внутренней тепловой линии через байпас.

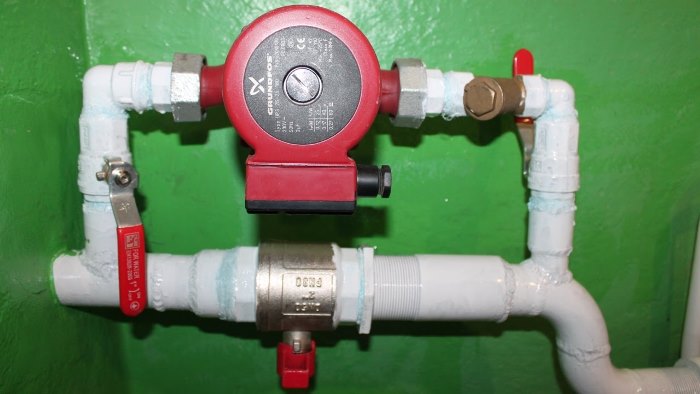

Насос с байпасом для отопления

Самый распространенный сценарий врезки насоса в систему водяного отопления – непосредственно в трубопровод (либо в подающую ветвь, либо в обратную). В этом случае байпас не устанавливают, так как при остановке агрегата малый диаметр труб не будет способен поддерживать самостоятельную циркуляцию жидкости.

Байпас необходим в том случае, если изначально используется самотечная система. Здесь основным режимом теплоснабжения будет принудительное распределение носителя при помощи циркуляционного насоса. В периоды отсутствия электроснабжения конвекция будет способствовать естественному самотеку среды. Такое решение подразумевает установку насосного оборудования на байпас.

Узел может быть собран двумя способами:

1. Прямая магистраль оснащается шаровым краном, запорная арматура, сетчатый фильтр и насос монтируются в обводную ветвь.
2. Разрыв магистрали дополняется готовым комплектом в виде байпаса с обратным клапаном и насосом.

В первом случае самотечный режим необходимо активировать вручную. В момент отключения электричества жильцам придется самостоятельно открыть один из кранов в котельной. В противном случае прекращение циркуляции вызовет остывание среды.

Во втором сценарии отключение электричества вызовет автоматическую активацию обратного клапана, который остается закрытым в период работы перекачивающего устройства. Но здесь могут стать препятствием 2 потенциальные проблемы:

• отдельные модификации шаровых клапанов не подлежат разборке. Если они выйдут из строя или загрязнятся, придется демонтировать и заменить новым весь узел (помимо фильтра и насоса);
• U-образные вариации выполняют функции дополнительного воздухосборника, в них необходимо периодически поворачивать ручной сбрасывающий кран.

Поэтому профессионалы избегают схем, базирующихся на готовых автоматических байпасах, предпочитают собирать узлы, включающие отсекающий кран. В этом случае в доме станет ощутимо прохладнее лишь через полчаса после отключения электричества, за это время можно открыть основную магистраль. Другой выход – монтаж байпасного узла с применением самостоятельных компонентов и обратного клапана из латуни (в нем резиновый шарик не фиксируется пружиной).

Установка байпаса на радиаторе в однотрубное отопление

Многоэтажки, заселенные еще в советские времена, имеют однотрубное отопление на базе вертикальных стояков, присутствующих во всех квартирах. Здесь распределение теплоносителя обеспечивается благодаря высокому давлению и усиленной скорости потока среды.

В таком сценарии обе подводки – это элементы соединения радиатора с единственной магистралью, между ними и врезается байпас. Перемычка имеет небольшое смещение относительно оси стояка, благодаря чему вода попадает в батарею, а не течет по легкому пути. Решение работает следующим образом:

1. Поток горячей воды на подходе к первому элементу обогрева делится на две части – первая поступает в радиатор, вторая затекает в байпас.
2. После охлаждения первого потока на пару градусов происходит смешение обеих частей, далее половина направляется в магистраль. В результате образовавшаяся смесь обладает температурой примерно на градус ниже той, что была изначально.
3. Этот процесс последовательно происходит во всех отопительных приборах. Все потребители сети получают заданное количество тепловой энергии (в идеале в равной мере), потому что насосы прогоняют по магистралям большие объемы воды, нивелируя температурные перепады между первым и последним звеном.

Подобное решение принято использовать в двухэтажном жилом строительстве. Несмотря на то, что вертикальный стояк обслуживает только пару радиаторов, верхний желательно оснащать байпасом. Причина – несоразмерность производительности бытовых и промышленных циркуляционных насосов.

Если исключить прямую байпасную перемычку, полный объем носителя, пройдя через батарею, остынет сильнее, чем в описанной схеме. Разница температур приведет к тому, что в каждую следующую квартиру будет поступать все меньше тепловой энергии, крайняя практически не будет прогреваться.

Именно поэтому байпас так важен при обустройстве вертикального однотрубного теплоснабжения. Двухтрубные разводки основываются на самостоятельных магистралях для остывшей и горячей среды, здесь перемычка не нужна.

Небольшая мощность циркуляционного насоса, установленного в загородном доме, компенсируется большими пропускными способностями и диаметром трубопровода.

Ошибки, часто встречающиеся при самостоятельном монтаже

Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха:

• оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею;
• собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи.

Второй пример с натяжкой можно назвать допустимым, если речь идет об индивидуальном отоплении, здесь домовладелец может единолично распоряжаться отдачей греющего узла. В стандартных многоквартирниках соседи могут оказаться в уязвимом положении, если кто-то один разбалансирует систему, забрав больше тепла.

Наконец, если байпас дополняет конструкцию полотенцесушителя, он предназначен лишь для удобства замены и обслуживания этого обогревателя. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени.

Система отопления с принудительной циркуляцией - сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас - простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе , то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем - это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение - запорный кран, нормальное положение которого при работающей системе - закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение - купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать -вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов - к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя - это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки - это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

Байпас (перемычка на батарее отопления) – это труба, которая соединяет подводящую и отводящую трубы радиатора. Далее рассмотрим, для чего нужен байпас для отопления.

Как правило, в многоквартирных домах используется однотрубная система отопления. Обычно горячая вода идет по стояку вверх, а затем вниз, проходя через отопительные батареи. То есть сначала теплоноситель попадает в радиаторы верхних этажей, а затем на нижние этажи. Есть дома, где теплоноситель движется в противоположном направлении (снизу вверх) – но суть системы не меняется. Главная особенность однотрубной системы в том что, батарея в вашей квартире напрямую связана с батареей в квартире снизу и сверху. Возникает вопрос: что будет, если кто-то перекроет батарею – все соседи по стояку останутся без тепла? Так и будет, если на батарее отопления не установлен байпас (перемычка). Если же байпас есть, теплоноситель пойдет по нему дальше, минуя перекрытую батарею.

Таким образом, байпас нужен, чтобы:

1. Иметь возможность перекрыть батарею, не отключая от отопления весь стояк. Это актуально, если нужно заменить батарею в отопительный сезон. А прорывы радиаторов отопления случаются в разное время года.
2. Регулировать температуру (установив специальную арматуру). Если перемычки нет, устанавливать арматуру для регулировки температуры запрещено. Иначе регулировка температуры в одной квартире приведет к изменению температуры во всех квартирах ниже.

В каких случаях перемычка не нужна?

Если на батарее нет крана, с помощью которого ее можно перекрыть – тогда байпас на радиаторе отопления не нужен. Ведь возможности перекрыть батарею без отключения стояка все равно нет.

В коттеджах и некоторых новостройках встречается двухтрубная система отопления. В этом случае каждый радиатор независимо подключается к двум трубам – подающей и обратной. Перемычка при такой схеме не используется, так как батареи не зависят друг от друга. Температура в двухтрубных системах обычно регулируется автоматически.

Правила установки байпаса в системе отопления

Желательно, чтобы установкой байпаса на батарею отопления занялись специалисты. Они смонтируют все оборудование по установленным правилам и стандартам, осуществят опрессовку системы, проверят на дефекты. Но если возникла ситуация, когда поставить перемычку нужно самостоятельно, воспользуйтесь рядом правил, которые помогут это сделать.

• Определяющую роль при установке перемычки играет правильность произведенных расчетов. Диаметр байпаса должен быть меньше диаметра трубы на один размер. Можно взять уже готовую перемычку, либо изготовить ее самостоятельно.
• Если ранее вы не монтировали подобные элементы, лучше взять готовую перемычку. Это сведет вероятность ошибок к минимуму.
• Байпас нельзя ставить непосредственно на стояк. Следует сместить его ближе к батарее отопления. Однако нельзя устанавливать его и впритык, так как это может привести к неправильной работе отопительной системы и перегреву обратного тока. В результате эффект от установки перемычки становится минимальным.
• После установки байпаса необходимо провести опрессовку с давлением в 1,5 раз выше расчетного и проверить систему на наличие течей.

Из каких материалов должен быть сделан байпас?

Перемычка на батарею отопления должна быть сделана из того же материала, что и сами трубы. Это значит, что для полипропиленовых труб используется полипропиленовая перемычка. Если трубы отопления из металла – байпас должен быть металлическим.

Можно ли ставить на байпас кран?

Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.

Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.
