В свое время любителем различных экспериментов и опытов с тепличным урожаем доктором Джейкобом Митлайдером была изобретена новая конструкция теплицы. Так называемую теплицу по Митлайдеру нередко еще нарекают «американской». Она легка, проста в изготовлении, имеет удобное расположение окон для периодического проветривания и по-своему оригинальная. А собирается теплица митлайдера своими руками без каких-либо проблем – ее конструкция достаточно проста и мобильна. Главное – знать все ее секреты.

Виды конструкций теплицы по Митлайдеру

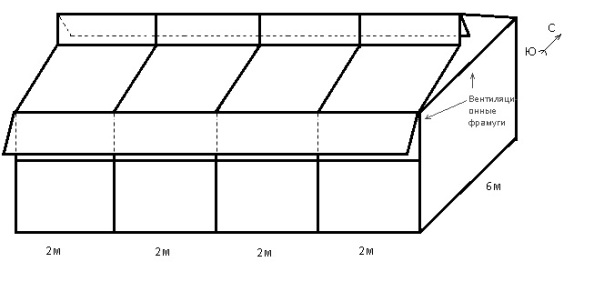

Традиционная митлайдеровская теплица – двускатная и с вертикальными стенами. Но сегодня все чаще стал появляться второй ее вариант – на основе арочной теплицы, тоже покрытой пленкой. И этот вариант намного проще традиционного первого, а потому возвести его своими руками намного легче.

В этом есть свой большой плюс – обычная арочная теплица как раз и знаменита тем, что вентиляция в ней крайне затруднена, и даже проходящий сквозь двери воздух не может вытеснить всю ту теплую воздушную массу, которая локализуется всегда под потолком. Вот почему обустройство двухуровневой крыши, какую имеет только теплица по методу Митлайдера, полностью решает эту проблему.

Фрамуга в теплице Митлайдера достаточно большая по площади, а потому более холодный поступающий из нее воздух полностью вытесняет теплый, и хорошо распространяется по всей теплице. Появился не так давно и третий вид теплицы по Митлайдеру – с двумя фрамугами. Одна из них расположена под южным скатом, а вторая – над ним же, но под коньком.

Главные преимущества митлайдеровской конструкции:

• Двухуровневая крыша, на которой устроено особой формы вентиляционное устройство. Оно предельно простое в изготовлении и безотказное в эксплуатации. Проходит это вентиляционное отверстие от торца до торца вдоль теплицы, благодаря чему по всей площади внутреннего пространства тепличного сооружения надежно обеспечен равномерный и интенсивный воздухообмен.
• Благодаря хорошей внутренней вентиляции, теплица Митлайдера не нуждается в дополнительном оборудовании для проветривания – никаких автоматических вентиляторов не нужно вообще, ведь интенсивный равномерный воздухообмен происходит естественным путем. А это немалая экономия по части электроэнергии. Фрамуги теплицы Митлайдера обращены на юг, а потому холодный воздух, который мог бы переохладить растения, внутрь конструкции не попадает.
• Сама теплица по Митлайдеру предусматривает очень прочный каркас благодаря установке балок по всему периметру и раскосам, которые обеспечивают дополнительную жесткость. Такая теплица без проблем противостоит и граду, и сильному ветру, и обильным снегопадам.
• Благодаря естественной вентиляции в теплице достаточно необходимого для питания растений углекислого газа, и уже не нужно специальное оборудование – баллонов с этим газом или каких-либо дозаторов.
• Все детали традиционной митлайдеровской теплицы изготовлены из дерева, а потому на несущих конструкциях уже не скапливается конденсат, как, например, на металлических деталях (что особенно губительно для самих растений).
• В теплице Митлайдера удобно расположены горизонтальные поперечные балки – они находятся выше человеческого роста, благодаря чему боковые стены не наклонены, а строго вертикальны, и работать в такой теплице – сплошное удовольствие. Также сами балки можно использовать для подвязки растений – например, огурцов. Такая конструкция имеет достаточно большой объем, благодаря чему ее микроклимат максимально устойчив к любым температурным воздействиям извне.

Помимо всего прочего, несмотря на габариты митлайдеровской теплицы, ее легко можно собрать при помощи шурупов и болтов, как и разобрать для того, чтобы переместить на другой участок.

Как сделать теплицу по методике Митлайдера

Участок для теплицы по Митлайдеру нужно искать хорошо освещенный и идеально ровный. Как только такое место найдется, можно готовить основание.

I этап. Изготовление основания

Для этого необходимо найти брус с сечением 10х10 см и длиной 3 м. Брус укладывается, и углы соединяются саморезами. А, чтобы быть уверенным, правильным ли получился прямоугольник основания, нужно измерить два диагональных размера – если они равны, тогда все было сделано верно. Теперь уровнем нужно проверить горизонтальное расположение брусьев в самом основании. Дальше нужно вбить колышки по всему периметру теплицы и саморезами связать их с брусом. А вот ту часть колышек, которые окажутся выше бруса основания, следует спилить.

II этап. Возведение конструкции теплицы

На ровной поверхности нужно собрать две боковые части теплицы точно также, как показано на рисунке. Далее измеряются диагональные размеры, и, если получившаяся стена имеет правильную прямоугольную форму, то далее ставятся укосы. После чего можно ставить две стены вертикально на основание и закреплять их саморезами.

III этап. Установка торцевых стен

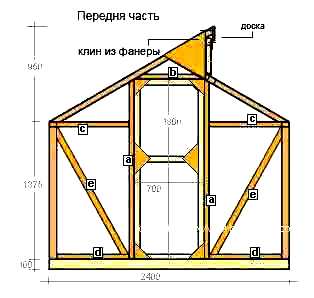

Для того, чтобы установить торцевые стены, понадобится брус с сечением 75х50 см. Сами стойки нужно устанавливаться на расстоянии 70 см, согласно ширине двери. Стойки на рисунке ниже обозначены как (а), бруски – (b), а укосы – (е).

IV этап. Установка окон

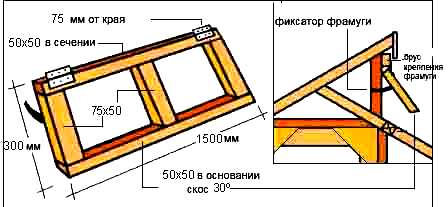

Основание оконной рамы в теплице по Митлайдеру – 30 градусов, и столько же имеет скат крыши. Согласно замерам на рисунке нужно сделать 2 окна и установить их, используя специальные навесы и фиксаторы к каждой из рамок. Теперь нужно изготовить брус сечением 50х50 и отдельные клинья по 7 мм из простой фанеры. И можно собирать каркас двери на саморезы и прикреплять фанерные клинья так, как это показано на рисунке ниже. А вот уже ручки и навесы устанавливать можно по желанию.

V этап. Строительство крыши

Для того, чтобы соорудить крышу на теплице Митлайдера, следует заранее подготовить: – 5 одинаковых стропил по 1,9 м; – 5 опорных брусков длиной 32,7 см, со срезанными углами; – 5 треугольных клиньев 50х50х50 см, которые можно легко выпилить из фанеры толщиной 7 мм.
Теперь нужно собрать 5 стропильных конструкций крыши по представленным ниже образцам. Главное, чтобы расстояние между крайними точками получилось равным 2,4 м. А затем уже можно гвоздями шагом 50 см прибить треугольные клинья. Все 5 стропильных конструкций нужно установить на вершину стен – сначала боковые конструкции к каждой стороны, а потом – три другие на одинаковом расстоянии.

Все нужно надежно закрепить саморезами. А чтобы крыша сохраняла вертикальное положение, ее можно временно подпереть с двух концов. Теперь брус для крепления фрамуг размером 75х50 см нужно установить под самой вершиной крыши и сверху еще и укрепить доску. Далее между стропилами ниже окна следует установить ряд коротких брусков.

VI этап. Укрытие каркаса

На этом этапе уже можно покрывать теплице полиэтиленовой пленкой, накладывая на нее тонкие доски и прибивая их гвоздями прямо к каркасу теплицы. Точно также оббить пленкой нужно и окна, и двери. Но важно помнить, что настоящая теплица по Митлайдеру должна быть укрыта двойным слоем пленки – расстояние между листами должно быть не менее 5-7 см. Благодаря двойной воздушной прослойке даже в сильные заморозки растения в теплице чувствуют себя хорошо.

Митлайдеровская теплица неспроста признана во всем мире самой функциональной – каждый ее элемент выполняет свою функцию максимально эффективно, и в тоже время само строительство такой теплицы выходит достаточно экономичным.

Видео-примеры с полезной информацией

Видео #1 – самостоятельная сборка миттлайдеровской теплицы

Видео #2 – сборка готовой покупной конструкции

Теплицы, разработанные американцем Джейкобом Митлайдером, отличаются простотой и практичностью, поэтому они постепенно пользуются все большей популярностью. Особенность такой конструкции в том, что она позволяет собирать более обильные урожаи, хотя грядки при этом остаются узкими.

В этой статье мы рассмотрим, какими преимуществами и недостатками обладают теплицы по Митлайдеру, какие виды конструкций существуют и как изготовить такую постройку закрытого грунта своими руками.

Теплица по Митлайдеру

Конструкция теплицы по Митлайдеру отличается оригинальностью, и хотя польза таких конструкций была доказана на практике, некоторые скептики все же пытаются найти минусы в подобном выращивании культур.

Чтобы развеять сомнения по поводу пользы методики Митлайдера, мы постараемся объективно рассмотреть преимущества и недостатки подобных конструкций (рисунок 1).

Среди преимуществ выделяют:

1. Инновационная система вентиляции: принцип подачи и отведения воздуха напоминает приточно-вытяжную вентиляцию. В крыше постройки расположено несколько фрамуг, через которые теплый воздух выводится наружу, а свежий поступает через небольшие окошки или дверцы, расположенные ниже уровня крыши.
2. Высокая прочность каркаса: обеспечивается распорками и частым расположением балок. В результате готовая конструкция обладает устойчивостью к любым негативным климатическим явлениям, будь то сильный ветер или крупный град.
3. Мобильность: традиционно для сборки используются не гвозди, а болты и шурупы, поэтому, при необходимости, постройку можно легко разобрать, перенести на новое место и собрать повторно.
4. Вместительность: стандартная теплица по Митлайдеру имеет длину 12 метров, ширину 6 метров и высоту 2,7 метра. Это дает не только достаточно пространства для выращивания самых разнообразных культур, но и обеспечивает стабильность микроклимата. Даже при резких температурных перепадах снаружи, температура внутри самой постройки практически не меняется или меняется медленно.

Кроме того, по технологии, теплицу следует устанавливать на деревянное основание, которое предотвращает образование конденсата внутри.

Рисунок 1. Внешние особенности Митлайдеровских теплиц

Что касается недостатков конструкции, то они представляют собой лишь некоторые организационные сложности. Во-первых, перед монтажом нужно будет подготовить площадку подходящего размера и выровнять ее. Во-вторых, даже если вы купили готовую конструкцию в разобранном состоянии, вам понадобится своими руками сделать деревянное основание из обработанного антисептиками бруса. Кроме того, некоторые усилия понадобятся при обустройстве грядок, которые в теплицах по Митлайдеру располагаются особым образом. Эти и другие нюансы мы опишем более детально.

Достижение Митлайдера стало настолько популярным, что многие производители начали выпускать готовые конструкции, которые нужно просто собрать на подготовленном участке по предоставленным в комплекте чертежам.

Но, если вы хотите сэкономить на покупке готовой постройки, вы всегда сможете построить ее своими руками. Для этого нужно внимательно изучить основные виды построек по Митлайдеру, выбрать подходящую, найти готовые чертежи и провести расчет необходимых материалов. Эта информация и будет представлена в данной статье.

Виды теплиц

В целом, конструкции закрытого грунта по Митлайдеру бывают двух видов - двускатными и арочными. В классическом варианте она должна быть именно двускатной, но у арочных моделей есть свои преимущества, в частности - их гораздо проще строить своими руками (рисунок 2).

Чтобы вам было проще определиться с выбором модели, приведем описанием каждого вида. Итак, в классической теплице по Митлайдеру вертикальные стены, состоящие из определенного количества стоек, а также двускатная крыша с одним или несколькими вентиляционными отверстиями.

Примечание: Размеры постройки являются стандартными: длина 12 м, ширина 6 м и высота 2,7 метра при высоте боковой стенки 1,8 метра. Соответственно, такое строение является достаточно габаритным и подходит далеко не для всех участков.

Со временем площадь таких зданий несколько изменилась, так как далеко не у всех дачников была возможность отвести такую большую площадку под здание. В целом, можно уменьшить стандартные показатели, к примеру, сократить ширину постройки до 3 метров, а длину сделать произвольной. Главное - придерживаться двухскатной конструкции крыши и оборудовать в ней вентиляционные отверстия.

Арочные теплицы по Митлайдеру обладают всеми преимуществами, приведенными выше, но дополнительно отличаются простотой строительства. Основное отличие арочной конструкции по Митлайдеру от обычной в том, что в верхней части арки по-прежнему обустраивают вентиляционное отверстие. Таким способом решается основная проблема всех арочных сооружений: даже если настежь открыть двери, поступление воздуха будет затруднено, так как теплые воздушные потоки не будут удаляться из помещения.

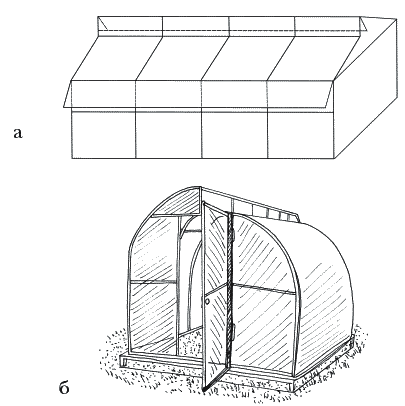

Рисунок 2. Основные виды конструкций закрытого грунта

Есть еще один вариант постройки - с двумя вентиляционными отверстиями. Их располагают с южной стороны конструкции: одно под скатом, а другое - под коньком. Таким образом обеспечивается оптимальное вентилирование без сквозняков.

Мы рекомендуем остановить свой выбор на арочной конструкции, особенно, если вы решили заняться строительством своими руками. Арочная теплица возводится гораздо быстрее, а уже готовой постройке требуется гораздо меньше внимания со стороны владельца: в процессе выращивания культур теплый воздух равномерно распределяется по помещению, а зимой каркас не деформируется даже при толстом снежном покрове. Кроме того, вы сможете произвольно менять площадь постройки, увеличивая ее длину за счет новых дуг.

Чертеж и расчет теплицы

Готовые чертежи теплиц по Митлайдеру можно легко найти в интернете, но расчетом необходимых материалов придется заняться самостоятельно. Для строительства можно использовать древесину или металл (рисунок 3).

Мы приведем количество материалов для строительства стандартной теплицы размером 12 х 6 х 2,7 метра из дерева. Вам понадобятся:

1. Брусья для центральных стоек сечением 100 х 100 мм и длиной 3,05 метра (5 штук);
2. Бруски для монтажа боковых стоек такого же сечения, но длиной 2,15 метра (10 штук);
3. Рейки для стропил (50 х 75 мм) длиной 3 метра (42 штуки);
4. Деревянные рейки для строительства боковых шпросов (сечение 50 х 75 мм длиной 1,5 метра). Всего таких заготовок понадобится 32;
5. Рейки аналогичного сечения длиной 2,4 метра, из которых будут изготовлены дверные стойки (16 штук);
6. Брусья по 6 метров (8 штук), которые будут выполнять роль конька и балок;
7. Доски для нижней обвязки (сечение 25 х 200 мм) и трехметровые угловые раскосы (всего 24 штуки);
8. Тонкие рейки для фиксации полиэтиленовой пленки и крепежные элементы (саморезы, шурупы, гвозди и др.).

Рисунок 3. Примеры чертежей для строительства своими руками

Все деревянные элементы будущего каркаса нужно обязательно обработать антисептиком и просушить. Так вы защитите детали от грибков и плесени, которые особенно активно развиваются во влажной среде, и конструкция прослужит гораздо дольше.

Особенности монтажа

Когда все необходимые материалы заготовлены, можно приступать к непосредственному монтажу. В первую очередь нужно правильно выбрать и подготовить участок под будущую теплицу. Желательно выбирать ровную площадку, которая хорошо освещается солнцем в течение всего дня. Почву нужно разровнять и проверить уровнем. Этот этап очень важен, так как на неровном участке постройка будет крениться в сторону и каркас может начать разрушатся.

Примечание: На выбранном участке нужно сделать разметку будущего основания. При этом следует помнить, что теплицы по Митлайдеру ориентируют с востока на запад.

Сборка конструкции начинается со строительства основы. Для этого заранее подготовленный брус укладывают в каркас, а его углы скрепляют саморезами или болтами. Чтобы проверить точность основания, следует измерить две его диагонали: если их длина совпадает, значит, каркас имеет правильную форму. Далее с помощью строительного уровня нужно проверить точность расположения брусьев. Если все было сделано правильно, нужно вбить колышки на выбранном участке, уложить основание и прикрепить к колышками саморезами. Части колышек, которые выступают над брусом, следует спилить.

Монтаж каркаса проводится в следующей последовательности:

1. Боковые стены сбивают на ровной поверхности и проверяют их симметричность путем измерения диагоналей. Если все в порядке, на них устанавливают укосы.
2. Далее боковые стены устанавливают строго вертикально и прикрепляют саморезами к основанию.
3. Брусья сечением 50 х 75 мм используют для строительства торцевых стен. Стойки устанавливают на расстоянии 70 см друг от друга.
4. После этого можно приступать к установке окон. Основание оконной рамы должно соответствовать уклону крыши и находится под уклоном в 30 градусов. Из подготовленных брусьев делают 2 окна и устанавливают их на каркасе, используя навесы и фиксаторы. Также необходимо собрать каркас двери.
5. Далее переходим к монтажу крыши. В теплицах по Митлайдеру северный скат более крутой, чем южный, поэтому стропила северной стороны закрепляют на коньковом брусе, а южного - крепят к балке, которая находится на 45 градусов ниже. В результате по всей длине крыши образуется вентиляционное отверстие.

На завершающем этапе готовый каркас достаточно обшить поликарбонатом или пленкой. Если вы используете поликарбонат, то для его крепления используются специальные саморезы, а пленку можно прибить обычными гвоздями по примеру остекления окон, используя штапики и гвозди (рисунок 4).

Используем профильную трубу

Если в проживаете в регионе с холодным климатом и снежными зимами, двухскатная теплица вам определенно не подходит, так как снег с крыши придется регулярно счищать. Если этого не сделать, под весом снежного пласта каркас может разрушиться. Более выгодной в данном случае будет арочная постройка по Митлайдеру.

Чтобы каркас получился прочным, его рекомендуют делать из металла. Но, к сожалению, далеко не у всех есть возможность купить качественный металл и инструменты для его обработки. В данном случае отличным выходом из ситуации станет профильная труба. Она достаточно прочная, и готовый каркас сможет выдержать достаточно большой вес, но при этом работать с этим материалом легко.

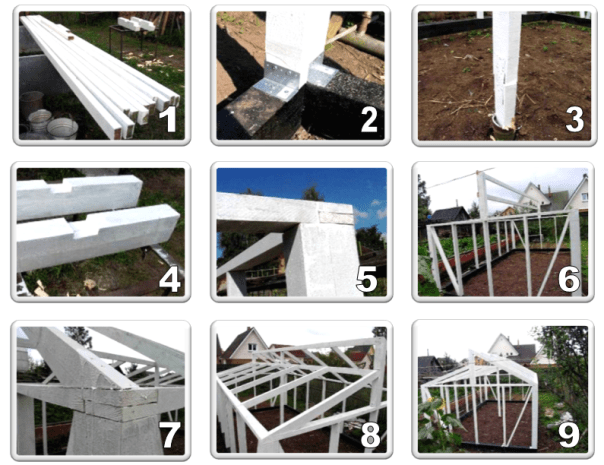

Рисунок 4. Основные этапы монтажа

Для строительства арочной теплицы лучше выбирать профильную трубу сечением 50 х 50 мм, а для крепления элементов каркаса можно использовать обычные болты, хотя более надежное соединение получается при помощи сварки.

Теплицы по методу Митлайдера из поликарбоната

Строительство каркаса из профильной трубы, описанное выше, подходит именно для дальнейшей обшивки конструкции поликарбонатом, так как металлическая труба обладает достаточной прочностью, а поликарбонат фиксируется на ней герметично. Если же вы планируете использовать в качестве укрывного материала пленку, то и каркас лучше возводить из дерева.

Поскольку поликарбонат считается более практичным материалом для покрытия теплиц, рассмотрим детальнее схему его монтажа:

1. В каркасе нужно наметить и просверлить отверстия, по которым будет крепиться поликарбонат.
2. Листы разрезать не нужно: делать заготовки потребуется только для торцевых стен, а крышу и стены обшивают цельными листами.
3. В процессе монтажа прижимать поликарбонат слишком плотно нельзя, так как он обладает высоким коэффициентом теплового расширения и при слишком плотной фиксации может лопнуть.

Также следует учитывать, что крепить поликарбонат следует голубой защитной пленкой наружу, так как она предотвращает негативное воздействие ультрафиолетовых лучей на материал.

Основные этапы строительства теплицы по Митлайдеру показаны в видео.

Среди многообразия тепличных конструкций митлайдеровская модель отличается простым и высокоэффективным устройством вентиляции. Строительство схоже с возведением двускатного парника «домиком», но имеет некоторые нюансы. Чтобы соорудить теплицу по Митлайдеру своими руками, необходимо выбрать форму крыши, рассчитать размеры, создать чертеж, определиться с материалом изготовления и месторасположением. Дальнейшие действия – заливка фундамента, монтаж и обшивка каркаса поликарбонатом.

Особенности теплицы по Митлайдеру

Второе название теплицы по Митлайдеру – «американка». Нестандартное решение устройства тепличной крыши было предложено и реализовано американским агрономом Джейкобом Митлайдером. Поклонники технологии модифицируют конструкцию, разрабатывают практичные схемы, выполняют расчеты и экспериментируют с покрытием – парники обшивают пленкой, стеклом или листами из поликарбоната.

Узнаваемая форма теплицы Джейкоба Митлайдера

Преимущества сооружения

Основное отличие теплицы по методу Митлайдера – переменная геометрия крыши. Плоскости ската расположены на разных уровнях, за счет чего вдоль конька образуется вентиляционный канал. Именно конструкция кровли объясняет характерные особенности «американки».

Фрамуга для проветривания по всей длине решает одну из основных проблем стандартных теплиц – образование конденсата с последующим стеканием жидкости на растения. Для молодых и чувствительных культур попадание капель на листья крайне нежелательно – высокая влажность провоцирует грибковые заболевания.

В теплице Митлайдера теплые воздушные потоки, поднимаясь вверх, смешиваются с прохладными свежими массами и постепенно опускаются вниз. Осуществляется равномерное проветривание – температура и влажность стабильна во всем сооружении.

Воздухообмен в митлайдеровском парнике

Основные плюсы теплицы из поликарбоната по Митлайдеру:

• Эффективная вентиляция. Длинная фрамуга обеспечивает достаточный воздухообмен, необходимость использования принудительной вентиляционной системы отпадает.
• Оптимальный микроклимат. При грамотной ориентации парника по сторонам света растениям не страшны холодные воздушные потоки в осенне-весенний период или перегрев летом.
• Функциональность. Стандартные размеры двухскатной теплицы (3*6 м) позволяют высаживать различные цветочные и овощные культуры.
• Прочность конструкции. Высокая частотность размещения опор, наличие поперечин и балок делают каркас устойчивым к порывам ветра, давлению снежных масс.
• Хорошая освещенность. Прозрачные стороны и крыша обеспечивают приток солнечного света весь день.

Теплица по технологии Митлайдеру с поликарбонатной обшивкой

Если сравнивать «американку» с теплицей «домиком», то можно выделить пару минусов митлайдеровской технологии: увеличенный расход материалов на постройку и более сложная технология сборки.

Для обеспечения достаточной теплоизоляции каркас по Митлайдеру покрывают сотовым поликарбонатом или двухслойной пленкой – воздушная прослойка в 50-60 мм снизит температурные колебания.

Виды теплиц по Митлайдеру

Основной критерий классификации конструкций – строение тепличного «шатра». Теплицу по чертежам Митлайдера возводят в форме домика или тоннеля.

Традиционный двускатный парник . Теплица «домиком» со строго-вертикальными стенами и двумя скатами, расположенными под разными углами. Вентиляционный проем составляет 45-65 см.

Двускатная митлайдеровская теплица

Отличительные особенности «домиков»:

• возможность сборки рамы из металла и дерева своими руками;
• простата крепления укрывного материала;
• вместительность и рациональное использование внутреннего пространства;
• не требуется обустройство снегозащиты – на островерхой крыше осадки не задерживаются.

Двускатный парник с дополнительными фрамугами

Усовершенствованная двускатная теплица по Митлайдеру – модель с двумя рядами фрамуг. Форточки расположены с южной стороны ската и под коньком.

Арочная конструкция по Митлайдеру . Теплицу-тоннель возводят из полуарок разного диаметра. Некоторые садоводы считают такое решение более удачным по ряду причин:

• количество стыков и швов сведено к минимуму, а значит, сооружение более надежно;
• высокая ветровая стойкость;
• при использовании дуговых заготовок сроки постройки заметно сокращаются;
• возможность «нарастить» тепличку в длину.

Теплица по типу «тоннель»

Минусы арок: уменьшение внутреннего пространства и необходимость усиления рамы для построек более 2-х м в высоту. Кроме того, дуговые опоры изготавливают в основном из металла, так как формирование деревянных ламелей – кропотливый и длительный процесс.

На верху арочной крыши может скапливаться мокрый снег, повышающий нагрузку на каркас. Этого недостатка лишены теплицы в форме стрелки – своеобразный симбиоз острокупольной и тоннельной постройки.

Стыковка дуговых плоскостей под острым углом

Схемы и расчеты с размерами

В первую очередь следует составить план-чертеж с отображением размеров и выполнить подсчет необходимых материалов. При создании собственного проекта можно ориентироваться на ниже приведенные схемы теплиц по Митлайдеру.

Вариант 1. Деревянный парник с фрамугами. Опорные балки выполнены из брусьев сечением 10*10 см, элементы стропильной системы – 5*7,5 см, рамы оконных фрамуг – 5*5 см.

Конструкция общей площадью 16,15 кв. м

Предложенные чертежи теплиц по Митлайдеру могут быть реализованы и в металлическом исполнении.

Вариант 2. Арочное сооружение из оцинкованных профилей (1,5*30*30 мм). Комплектация включает четыре двери и дополнительные форточки.

Технические характеристики каркаса и покрытия:

• ширина – 4,985 м, длина – 4 м, высота – 2,58;
• площадь – 19,94 кв.м;
• на каждый метр длины предусмотрена 1 фрамуга у основания конька;
• покрытие – поликарбонат 4 мм, 6 мм.

Оцинкованный профиль и поликарбонат

Строительство митлайдеровской теплицы на дачном участке

Последовательность возведение митлайдеровских парников не отличается от строительства традиционной теплицы своими руками: выбор места, подбор материалов по размерам, обустройство фундамента, монтаж и обшивка рамы.

Выбор подходящего места

Ключевым фактором при выборе месторасположения теплицы является обилие солнечного света. В случае с митлайдеровской моделью особое внимание уделяют и ориентации по сторонам света.

Аспекты выбора участка под теплицу Митлайдера:

• стороны света;
• ландшафт;
• освещенность участка;
• качество грунта.

Удачное расположение тепличных грядок

Ориентация по компасу. Выбор делают с учетом максимально возможной освещенности и защиты от холодных ветров. Высокий скат кровли должен «смотреть» в северном направлении, а нижний, соответственно – на юг. Торцы располагают с восточной и западной стороны.

Ландшафтные особенности . Здесь работает общее правило: чем ровнее участок – тем лучше. Небольшой уклон можно скорректировать: засыпать землей или провести террасирование.

Крайне неподходящее место – северный уклон. На таком участке на 2-3°С воздух холоднее. Незначительная разница оказывает негативное влияние на будущий урожай. Падению температуры будут способствовать и холодные ветра.

Количество солнечного света . Оптимально – освещенность растений с восхода до заката. Однако не всегда это выполнимо. Чтобы максимизировать доступ света надо избегать соседства «американки» с деревьями, высокими заборами и постройками. В крайнем случае следует подобрать место, освещаемое с полудня до захода солнца.

Удачные и неудачные позиции теплиц

Качество почвы . Если предполагается непосредственное выращивание на грунте, следует понимать, какова глубина залегания почвенных вод и дренажные способности субстрата. В низинной местности высока вероятность скапливания осадков – наряду с парниковым эффектом и высокой влажностью возможно загнивание растений.

Нежелательное соседство: сточные канализационные ямы, гараж, энергетические генераторы и летний душ. Выхлопные газы, моющие вещества и магнитные поля отрицательно воздействуют на растения.

Заливка фундамента

Несмотря на то, что «американка» не относится к тяжелым капитальным постройкам, под нее требуется фундамент. Под теплицу по Митлайдеру возводят ленточное основание из бруса или бетонной заливки.

Технология закладки деревянного фундамента из бруса 150*150 мм своими руками:

1. Подготовить пиломатериал – желательно выбрать лиственницу или липу. Клеевой брус не должен иметь много сучков.
2. Очистить участок и выполнить разметку, используя колышки и бечевку.
3. По периметру выкопать ров и утрамбовать дно.
4. Заполнить траншею песком на половину, увлажнить и еще раз утрамбовать.
5. Выложить слой гидроизоляции, захватывая дно и стенки котлована.
6. Раскроить брус по размерам сооружения и обработать дерево антисептиком.
7. Собрать коробку и уложить нижнюю обвязку в траншею.
8. Выровнять балку по горизонтали и покрыть сверху пленочной гидроизоляцией или битумом.
9. При необходимости – дорастить высоту фундамента.

Деревянное основание

Под металлический каркас требуется заливка прочного бетонного фундамента. Ход работ:

1. Разметить площадку и вырыть траншею: ширина – 30 см, глубина – 60 см.
2. Смешать песок и гравий в равных долях, засыпать ров на 10 см.
3. Сделать из досок опалубку.
4. Соорудить арматурный каркас из металлических прутьев. Элементы скрепить сваркой или связать стальной проволокой.
5. Поместить металлокаркас в яму.
6. Подготовить раствор, соединив цемент, песок и щебень (1:3:5 соответственно).
7. Залить опалубку, выравнивая уровень бетонной смеси.

Образец бетонного фундамента

Основание должно выстояться и набрать прочности в течение трех недель. При засушливой погоде бетон нужно регулярно увлажнять – это профилактическая мера от растрескивания. По истечении срока опалубку снять, а ленточную «кладку» гидроизолировать.

Сооружение каркаса из дерева

Для возведения деревянного каркаса по Митлайдеру понадобятся:

• брусья 100*100 мм – основание парника;
• доски 50*75 мм – укосы, двери, вертикальные стойки, балки крыши;
• планки 40*150 мм – стропила (альтернатива – бруски 50*75 мм);
• антисептик или олифа.

Тепличный каркас по методу Митлайдера

Из инструментов под рукой необходимо иметь: пилу или лобзик, шуруповерт, отвертку крестовую, уровень, рулетку, кисть и стремянку.

Порядок сборки можно разбить на несколько этапов.

Этап 1. Подготовка основания. Ход работ:

1. Из больших брусьев сбить короб, советующий размерам будущего парника.
2. Все элементы основания скрепить между собой соединительными пластинами или металлическими уголками.
3. Проверить ровность диагоналей.
4. Нижнюю обвязку каркаса обработать защитным средством и перенести основу на фундамент.

Этап 2. Сооружение боковых стен. Порядок действий:

1. Следуя размерам на чертеже, подготовить вертикальные стойки (высота стенок 1,8-2,3 м).
2. Отрезать брус для верхней обвязки. Горизонтальные балки в дальнейшем послужат мауэрлатом для фиксации «подошв» стропил.
3. Детали верхней обвязки соединить прямоугольными пластинами.
4. Горизонтальные элементы состыковать с вертикальными стойками, шаг между балками – 1-2 м.
5. Укрепить раму укосинами.
6. Подготовленные стенки перенести на место сборки и прикрепить к основанию угловыми соединителями.

Сборка каркаса: фиксация боковых стенок

Этап 3. Сборка торцов и двери. Стандартные габариты тепличной дверцы – 70*180 см. Согласно габаритам, раскроить брусья и собрать в раму с перемычкой посередине.

Изготовление торцов:

1. Из бруса 100*100 мм сделать две вертикальные балки по максимальной высоте парника.
2. На опоре закрепить горизонтальные детали торцов.
3. Полученную конструкцию зафиксировать на основании и состыковать с боковыми стенами.

Этап 4. Возведение крыши:

1. К центровым опорам прикрепить горизонтальные балки – верх и низ вертикального разграничения между скатами.
2. Соблюдая угол наклона, поочередно прикрепить стропила к южному и северному краю.

Схема сборки тепличной крыши

Собрать из брусков фрамуги, прикрепить к рамам петли и держатели.

Сооружение каркаса

При наличии сварочного аппарата, а также опыта обработки металла, собрать митлайдеровскую теплицу своими руками можно из профилей 2*2 см и 4*4 см.

Следуя предложенному эскизу, выполняют сборку и соединение основных элементов:

• боковых стенок;
• торцов крыши и стен;
• форточек;
• крыши.

Эскиз металлоконструкции по Митлайдеру

Торец с дверью собирают по следующей схеме.

Для двух торцов необходимо подготовить детали:

• профиль сечением 4*4 см, длиной 298 см – 2 шт.;
• трубу 2*2 см, длиной 198 см – 8 шт.;
• профили 2*2 см по 298 см – 2 шт.;
• элементы 2*2 см, длина – 190 см в количестве 4 шт.;
• 4 отреза по 86 см, сечением 4*4 мм.

Составляющие элементы торцевой стороны

Для перемычки (деталь №6) используют тонкие профили по 40 см, отрезанные под углом 45°.

Схема сборки середин боковых стенок:

В теплицы используют две детали. Составляющие элементы:

• профили 2*2 см, длина – 198 см, количество – 4 шт.;
• угловые перемычки по 40 см, 8 шт.;
• отрезки по 192 см, сечением 4*4 см – 2 шт.;
• труба 2*2 см, 192 см – 2 шт.

Для подготовки четырех стенок понадобятся описанные выше детали № 2, № 6 и № 7 в количестве – 8, 16 и 4 соответственно. Кроме того, потребуется планка № 9 – профиль размером 196 см сечением 2*2 см. Таких отрезков нужно 4 шт.

Устройство торца крыши отображено ниже.

Понадобится 4 детали, их сборку выполняют с использованием:

• профили 155 см, 2*2 см, отрезанные под углом 19° и 33,5° — по 4 шт.;
• отрезки по 100 см, 4*4 см – 4 шт.;
• детали по 155 см, 2*2 см, отрезанные под прямым углом.

Конструкция торца кровли с угловыми обозначениями

Размеры форточек – 190*40 см. Всего в модели теплицы предусмотрено три фрамуги.

Крепление поликарбоната

При создании парника по Митлайдеру своими руками лучше использовать поликарбонат. Материалу присущи все требуемые характеристики: прочность, стабилизированность, светопропускная способность, простота монтажа и долговечность. Дополнительное преимущество перед пленкой – хорошие теплоизоляционные качества.

Для работы подойдет сотовый поликарбонат с защитным слоем от УФ-лучей, оптимальная толщина листов – 6 мм. Тепличное сооружение обшивают снаружи с применением специальных саморезов со шляпкой и резиновой прокладкой. Для стыковки соседних полотен используют разъемный профиль, для закрытия обрезанных сторон – перфолента и торцевая накладка.

Раскрой и крепление поликарбоната

Обшивка парникового сооружения по Митлайдеру:

1. Раскроить поликарбонат, ориентируясь на вертикальное положение пустотелых каналов.
2. В раме предварительно просверлить отверстия под саморезы.
3. Полотно развернуть наружу, приложить к вершине ската и закрепить саморезами. Крепеж нельзя сильно затягивать – нужно оставить небольшой зазор для температурного расширения поликарбоната.
4. После покрытия скатов, выполнить обшивку боковых стен.
5. Отделать поликарбонатом дверцу и фрамуги.
6. Все открытые торцы полотен перекрыть профилем.

Теплица Митлайдера из поликарбоната

Видео: сборка теплицы по Митлайдеру

Видео по строительству и обустройству тепличных «домиков» и «тоннелей» по Митлайдеру своими руками поможет понять технологический процесс и определиться с ходом работ.

Видео: Двускатная модификация Митлайдера из металлических профилей и поликарбонатной обшивкой

Видео 1: Строительство арочной теплицы Митлайдера, подготовка и стыковка дуг

Видео 2: Сборка митлайдерской теплицы

Инновационная разработка с осторожностью внедряется в отечественном садоводстве. Несмотря на видимые преимущества парника, некоторых земледельцев смущают большие вентиляционные каналы, через которые возможна утечка тепла зимой. Однако для получения урожая с весны до осени теплица по методу Митлайдера зарекомендовала себя с лучшей стороны.

Двойная цельная дуга 40х20 мм и 20х20 мм Выдерживает до 778 кг/м 2

Оцинковка изнутри и снаружи - 100% защита от коррозии и ржавчины

Улучшенный крепеж на 4-х болтах вместо двух - запатентованная краб-система

Плотный поликарбонат 4 мм с защитой от УФ-лучей прослужит в разы дольше

Толщина стали не менее 1,2 мм - выше, чем по ГОСТу!

Официальный гарантийный талон на 10 лет - не просто слова

Комплектация:

Две двери, две форточки с торцов, парные форточки каждые 2 м вверху и внизу в комплекте

Обеспечивают идеальное проветривание

Поликарбонат не менее 4 мм с защитой от ультрафиолета

Срок службы более 10 лет

Фурнитура (ручки, крючки, петли)

Полностью укомплектована для эксплуатации

Инструкция и гарантийный талон

Полный пакет документов

Доставка

Стоимость доставки:
В пределах города – бесплатно, за городом первые 50 км бесплатно, далее 30 рублей за км.
Доставляем ежедневно с 8:00 до 23:00, на следующий день после заказа или в заранее оговорённую дату. Без праздников и выходных!

Доставка доп. оборудования

По Москве мы доставляем дополнительное оборудование в рабочее время, по вторникам. Стоимость доставки 500 рублей за мелкогабаритные товары и весом до 3 кг, 700 рублей за крупногабаритные или товары весом более 3 кг.

Сборка

Стоимость сборки стандартных теплиц и павильонов шириной до 3 м Стоимость сборки широких теплиц (ширина от 3,5 м) 600 рублей за квадратный метр.

Стоимость сборки беседки 3 000 рублей

Особенности работы

Доставка

Запланированные доставки не переносятся

Контроль

Вся комплектация контролируется дважды

Хранение

Бесплатное на 3 мес.

Сборщики

Проходят год стажировки

После сборки

Теплица по чертежам и размерам Миттлайдера

Теплица "Миттлайдер" от ОченьКрепко выполнена с учётом чертежей доктора сельскохозяйственных наук Джекоба Миттлайдера. Урожайность такой теплицы выше на 20-25%, чем обычной, за счёт продуманной конструкции, лучшего микроклимата, эффективной схемы воздухообмена и большего обьема. В ней нет сквозняков и увеличенная инерция перепада температур.

Но нет ничего хорошего, что нельзя было бы улучшить. Мы проанализировали расчёты и конструкцию Миттлайдера и внесли собственные изменения, которые дополнительно увеличили урожайность.

Новшества в конструкции:

• Крыша - выпуклая, арочного типа
• Покрытие - поликарбонат
• Материал - оцинкованная сталь
• Форточки - изменён угол установки
• Каркас - увеличено расстояние между стойками

Теперь расскажем подробнее, почему и для чего были внесены изменения в проекте.

1. Наша крыша арочная. В оригинале - плоская. В нашем варианте поликарбонат тоже способен нести нагрузку, в результате чего общая прочность теплицы возрастает.

2. Покрытие - поликарбонат. У базовой теплицы - двойная пленка. Поликарбонат прочнее, прозрачнее, надёжнее, и просто красивее пленки.

3. Каркас нашей теплицы из оцинкованной стали, тогда как учёный рассчитывал из дерева. Наша конструкция тоньше, на 3-4% больше пропускает света. А каждый процент освещённости дает процент к урожаю. К тому же мы даем гарантию на каркас 10 лет.

4. Форточки расположены под точно рассчитанным углом между крышей и лучами Солнца в зените. При этом освещённость теплицы возрастает. В первичной конструкции солнечные лучи идут параллельно северному скату крыши, в результате крыша становится затенённой.

5. Расстояние между стойками 1 м против 50-60 см по чертежам. За счёт этого ещё 3-4% добавляется к освещённости.

В итоге урожайность теплицы Миттлайдер от ОченьКрепко выше на 30-35%, чем обычных теплиц. Приобретая такую теплицу, можете быть уверены в большом урожае.

Обратите внимание - конструкция специально продумана для того, чтобы ее можно было недорого перевозить транспортными компаниями. Поэтому теплицу "Миттлайдер" мы доставляем во все регионы России. Стоимость доставки можете узнать у наших консультантов по телефонам, которые указаны вверху сайта.

	Преимущества	Факты	Цифры
	Защита от ржавчины	Оцинкованная труба (изнутри и снаружи)	180 мкм
	Безопасность, долговечность	Оригинальная улитка, двойная труба	40х20мм и 20х20мм
	Проветривание	Двери и форточки в торцах и потолке теплицы	от 4 шт
	Снятие нагрузки с поликарбоната	9 надёжных перемычек	40х20мм
	Качественный металл	Оцинкованная сталь	1.2 мм
	Распределение нагрузки	Расстояние между арками	1 м
	Дополнительная защита	Поликарбонат с УФ защитой	от 4 мм
	Запатентованный крепеж	Краб-система	4 болта
	Большая несущая способность	Выдерживает до 100 см мокрого снега	778 кг/м 2
	Простая сборка	Понятная инструкция в комплекте	1
	Не требуется демонтаж	Стоит весь год без дополнительных усилений
	Гарантийный талон	Гарантия	10 лет

Описание теплицы

Отзывы на теплицу

Характеристики Теплицы Митлайдер

• Вид профиля: труба профильная стальная 30*20 мм или 30*30 мм
• Толщина профиля: 1 мм
• Вид покрытия металла: окрашенная
• Расстояние между дугами: 1 м
• Прочность: 80 кг/м2
• Ширина теплицы: 3м
• Высота теплицы: 2,3м
• Длина базовой части: 4м
• Длина удлинения: 2м
• Количество дверей в комплекте: 2 шт
• Количество форточек в комплекте: 2 шт в дверях + боковые
• Наличие грунтозацепов: cваи в комплекте
• Способ крепления поликарбоната: кровельные саморезы

Описание

У многих простых обывателей такие строения вызывают недоумение - люди просто не понимают, зачем строить подобные сложные в исполнении и несуразные постройки. На самом же деле такие формы крыши имеют свои преимущества и особенности, которые описаны ниже.

Теплицы, выполненные по Митлайдеру, имеют одно основное отличие - это строение крыши. Если в стандартных и привычных всем конструкциях покрытие является однородным - симметричным, то в подобных полимерных теплицах угол расположения скатов крыши расположен по-разному. Благодаря этому одна сторона крыши находится немного выше другой и образует своеобразный «разрыв», перпендикулярный полу всей конструкции. Эта полоса, как правило, используется в качестве цельного или секционного люка для проветривания помещения. При этом способ открывания данного элемента простой и осуществляется поворотным образом - внутрь.

Всем известно, что самый теплый воздух в теплице расположен под потолком, и чтоб его удалить, необходимо долго и упорно проветривать конструкцию - держать двери и окна в открытом положении долгое время - а это не совсем легко проделать при минусовых температурах. Благодаря наличию такой необычной и замысловатой крыши с разной высотой правого и левого ската, в теплице, при открывании продольного люка, происходит интенсивный воздухообмен. Причем он настолько органично осуществляется - на «замораживает» растения в зимний период времени, дает мгновенную прохладу в жару и наиболее практично и быстро удаляет лишнюю влагу с поверхностей строения, что нужда в принудительной (искусственной) вентиляции теплицы просто «отпадает».

Теплица Миттлайдера

Основным отличием теплицы Миттлайдера от других конструкций является двухуровневая крыша, которая позволяет сделать приконьковую фрамугу, тянущуюся вдоль всей кровли, от торца к торцу. Эта фрамуга является функциональным вентиляционным отверстием, с помощью которого осуществляется эффективное проветривание теплицы.
Традиционная форма такой теплицы базируется на двускатной конструкции с вертикальными стенами (рис. 5 а), однако возможен вариант, выполненный на основе арочной теплицы (рис. 5 б). Впрочем, в том и другом случае применяют пленочное покрытие.

Рисунок 5. Внешний вид теплицы Миттлайдера: а) теплица на основе двускатной конструкции; б) теплица на основе арочной конструкции
Теплица Миттлайдера арочного типа является упрощенным вариантом традиционной двускатной, а потому ее легче возвести своими руками. Как мы уже говорили, недостаток обычной арочной теплицы заключается в затрудненной вентиляции. Воздух, проходящий сквозь дверь, не может вытеснить теплую воздушную массу, собравшуюся под потолком.
Пленочная двускатная теплица, в которой вентиляция производится в лучшем случае через небольшую форточку на скате, а в худшем - только через дверь, также страдает плохой вентиляцией.
В теплице Миттлайдера этот недостаток полностью устранен. Дело в том, что наверху находится фрамуга, достаточно большая по площади. Более холодный воздух, поступающий из нее, вытесняет теплый, а затем распространяется по всей теплице.
В усовершенствованной конструкции двускатной теплицы Миттлайдера вообще предполагается наличие двух фрамуг - одна расположена под южным скатом, вторая - над ним под коньком.
На нашем рисунке (рис. 6) изображена схема движения воздуха при таком способе вентиляции: холодный воздух поступает через нижнюю фрамугу и вытесняет теплый, который выходит через верхнюю.
Теплицы и парники на дачном участке
Рисунок 6. Схема действия вентиляции в теплице с двумя фрамугами
В аналогичной теплице арочного типа, где устройство второй фрамуги невозможно, ее роль отчасти выполняет дверь или наддверная форточка. При такой вентиляции растения не подвержены перегреву, даже когда температура воздуха достаточно высока. Теплица Миттлайдера располагается так, чтобы фрамуги смотрели на юг. Благодаря этому холодный северный ветер, способный вызвать переохлаждение растений, не проникает в строение.
Помимо эффективных вентиляционных отверстий, теплица Миттлайдера обладает еще рядом преимуществ. Во-первых, нет необходимости в дополнительном оборудовании для проветривания. Вентиляторы в такой теплице не используют, так как равномерный и интенсивный воздухообмен происходит естественным путем. Это значит, что снижаются затраты электроэнергии.
Во-вторых, данная конструкция предусматривает очень прочный каркас, что достигается путем установления балок по всему периметру теплицы на расстоянии 2 м. Кроме того, в угловых соединениях балок с торцевыми стойками устанавливают строительные раскосы - элементы, обеспечивающие дополнительную жесткость конструкции. Благодаря высокой прочности каркаса теплица без труда противостоит сильным порывам ветра, снегопадам и дождю с градом.
В-третьих, вентиляционное устройство не только проветривает теплицу, но и доставляет к растениям углекислый газ, необходимый им для питания, поэтому отпадает необходимость устанавливать специальное оборудование, повышающее концентрацию углекислого газа, - дозаторы, вентиляторы, баллоны с углекислым газом.
В-четвертых, все детали каркаса теплицы изготовлены из дерева, поэтому на несущих конструкциях не скапливается конденсат, как на металлических деталях, наличие которого негативно отражается на состоянии растений, а в период плодоношения вообще может быть губительным для них.
В-пятых, в теплице Миттлайдера очень удобно расположены поперечные горизонтальные балки, которые находятся выше человеческого роста, за счет чего боковые стены являются строго вертикальными, а не располагаются под наклоном. Это делает работу в теплице более комфортной. Кроме того, такое расположение балок позволяет использовать их для подвязки высокорослых растений, например огурцов и томатов. Подвязка может проводиться на высоту до 2 м.
Одной из первых теплиц, вошедших в обиход российских земледельцев, была так называемая клинская теплица - односкатная зимняя теплица с наглухо заделанной северной стеной.
В-шестых, теплица имеет большой объем, что делает ее микроклимат устойчивым к температурному воздействию извне.
И, наконец, в-седьмых, теплицу можно собрать при помощи болтов или шурупов, что делает возможным ее разборку при необходимости переместить сооружение на другой участок.

Николай г. Домодедово

За 1 год эксплуатации можно отметить следующее: с вентиляцией теплица не справляется, дополнительно пришлось устанавливать вентиляторы на выдув, шел перегрев (это на уровне 1,5 м от уровня почвы) после сборки (осень) выяснилось что верхние стыки сифонят, но надо отдать должное - приехавшие сборщики щели утеплили. Краска на силовых элементах за год эксплуатации пока держится, покрашена конструкция достаточно аккуратно. изготовлена и собрана теплица ровно, перекосов нет. со снегом проблем пока не было, нагрузку держит нормально (при условии что половина теплицы обогревается зимой, половина нет).

Оксана г. Оболенск

Короче поделюсь опытом про теплицы Митлайдер- у меня 3-ий год. Но нужно к ним приспособиться и контролировать температуру, можно кое что подкорректировать. Так например у меня было полно помидор, но все они одновременно как то созрели, потому что было жарко.. Зелень ели почти до ноября. вчера редисочку свою первую сорвали. Такого удовольствия никакими деньгами не оценить. Вся рассада с первых чисел апреля в теплице и дома грязи нет. Перезимовала теплица хорошо. 8 марта укропчик бросили (веничек остался с осени) уже всходит. Если смогу фотку отправить, то попробую показать зимний вариант и настоящее время. Мой совет- берите, но учитывайте размер. Желаю Удачи и хорошего урожая

Светлана г. Одинцово

Пользуюсь теплицей Митлайдер - уже 2 года. И зимует отлично, и переносили за 20 минут 2 теплицы. Зимой приезжаем- снег набросаем. В первых числах апреля уже сеем на рассаду- всё отлично. Рекомендую брать теплицу, а если теплица будет стоять на солнцепеке и размер большой (3*6), то желательно как раз таки эту теплицу иначе погорит все к черту. Тогда всё идеально- урожай будет гарантировано. Рекомендую.
