Что находится ниже уровня земли? Одни скажут - метро, другие заговорят про коммуникации. Третьи вспомнят о преисподней и благоразумно промолчат, чтобы не злить тёмные силы. Там, под землёй, чего только не бывает…

Куда девается... оно?

Спуская воду в унитазе, мало кто задумывается о том, куда «вот это всё» отправляется. А ведь путь этот труден и нелёгок, протекает в основном под землёй, с большой скоростью. И конечной точкой является - что бы вы думали? - Мировой океан.

Сток-центр

Проследим цепочку поподробнее: из унитаза - в трубу, которая пронизывает сверху донизу весь дом (даже если в нём 50 этажей!), потом ненужное нам «добро» попадает в город-ские канализационные сети, проложенные в тёмном подземелье. Там оно сливается со всеми городскими стоками, в том числе с промышленными, и самотёком прибывает на городские канализационно-насосные станции, своеобразные сток-центры. Здесь воды очищаются от наиболее крупного мусора и под напором двигаются по трубам дальше, за город, где попадают на очистные сооружения. Тут уже вода останавливается в огромных резервуарах и отдыхает после стремительного бега по подземельям, а заодно очищается, подвергается всем необходимым анализам и потом отправляется в реки, откуда прямая дорога - в моря и океаны.

Очистные сооружения. Фото: РИА Новости / Александр Кряжев

Чем пахнет?

Канализационно-насосные станции больших городов охраняются едва ли не тщательнее, чем военные объекты. Ещё бы, ведь стоит станции выйти из строя - и страшно даже представить, что в этом случае произойдёт с цветущим и прекрасным городом. Но корреспонденту «АиФ» всё же удалось побывать на одной из московских станций - крупнейшей, между прочим, в Европе! - и понюхать, чем пахнет эта немаловажная, хоть и скрытая от глаз жителей сторона жизни мегаполиса.

По правде сказать, пахнет она немного машинным маслом, чуть-чуть краской (идёт плановый ремонт агрегатов), слегка каким-то химическим средством... Одним словом, в любой квартире после ремонта воняет гораздо хуже. А здесь, на центральной станции, чисто, повсюду цветы на окошках...

Но вот мы начинаем путь вниз, в канализационную преисподнюю, где текут отходы жизнедеятельности мегаполиса, где на большой глубине мощные насосы трудятся день и ночь, чтобы перегнать все стоки прочь из Москвы подальше, на очист-ные сооружения. Может быть, здесь самый зловонный ад? Ничего подобного: в «грабельной» - помещении, где происходит задержка мусора, - для нас даже открывают один из люков, и видно, как под мощным напором бежит всё дальше и дальше под землю грязная серая вода. Но запаха всё равно нет!

Водоразборный фонтан на Воскресенской площади (ныне площадь Революции), 1870 г. Этот памятник коммунального искусства сохранился до наших дней. Фото: pastvu.com

Жидкости элитные и не очень

Центральная - это станция-«миллионник», рассчитанная на миллион кубов жидкости в сутки. Она принимает в себя стоки, например, «Метрополя», Большого театра, элитного жиль-я в центре. Впрочем, их отходы ничем не отличаются, скажем, от бирюлёвских или чертановских.

«В году существуют три периода, когда канализационные сети испытывают максимальную нагрузку. Нам приходится быть очень внимательными, регулируя давление в трубах, - рассказывает Михаил Богомолов, заместитель генерального директора, начальник управления канализации Мосводоканала . - Это 30-31 августа - я называю их «днями помывки» детей перед школой, потом весеннее половодье, когда в сутки от таяния снега в сети поступает на миллион кубов стоков больше, и 31 декабря, когда люди готовятся к празднику. А минимальная нагрузка приходится на 12 июня, когда дети уже разъехались на лето, а взрослые, как правило, отмечают на природе День России.

Глубоко под землёй проложены тысячи километров труб, они охватывают мегаполис, как паутина. Как уследить за огромным хозяйством, как содержать трубы в чистоте и не допустить страшных аварий?

Первичные отстойники открытого типа на территории Люберецких очистных сооружений Фото: РИА Новости / Артем Житенев

За это отвечает Служба эксплуатации насосных станций, где недавно начала работу Единая автоматизированная система диспетчерского контроля и управления - «сердце» всей московской канализации. Бьётся это «сердце» отнюдь не в подземелье, а, наоборот, высоко над городом, управляя потоком канализационных вод и отслеживая не просто каждую из 154 московских станций, но и все их приёмные резервуары, насосные агрегаты и задвижки.

Здесь, на высоте, инженер видит (с помощью экранов) и знает всё, что происходит в мрачных глубинах. Стоит ему двинуть компьютерную мышку - и за много километров, где-то глубоко под землёй закроется задвижка, перекрывая путь воде. Если даже где-то случится авария или поломка, система даст сигнал, и потоки будут перераспределены, а насосы продолжат работу. И у того, что бежит по трубам, нет шансов выйти на поверх-ность...

Водопровод в Москве был торжественно открыт в 1804 г., а канализация - в 1898-м. Во­прос: куда девалась использованная вода на протяжении почти ста лет? Да туда же, куда и до открытия водопровода, - в реки да ручьи. Хозяйки сливали в них отходы из кухонь и нужников. Все фабрики, бани, скотобойни утилизировали жидкость точно так же. Власти пытались бороться с антисанитарией, наказывая рублём за «выбрасывание сору и всякого помёту на улицы и переулки». Первую канализационно-насосную станцию, открытую у Новоспасской набережной, и трубопроводы обслуживали 28 человек. Сегодня в системе московской канализации трудятся более 4 тыс. человек.

Тайны обратной стороны

«Я остался один в этом замурованном склепе и прошёл по колено в бурлящей воде шагов десять. Остановился. Кругом меня был мрак. Мрак непроницаемый, полнейшее отсутствие света. Я повёртывал голову во все стороны, но глаз мой ничего не различал».

Призраки подземелья

Эти слова написаны Владимиром Гиляровским 100 лет назад, но с тех пор в москов-ских подземельях почти ничего не изменилось. И по-прежнему происходят очень странные истории...

Несколько лет назад группа диггеров отправилась в очередную экспедицию в «минусовые этажи» мегаполиса, выбрав центр Москвы. Ведь именно здесь, под землёй, могут быть обнаружены наиболее интересные артефакты, любопытные находки, а то и древние клады!

Исследователи двигались под Институтом Склифосов-ского и в какой-то момент оказались непосредственно под приёмным покоем. Правда, это они выяснили позднее, а тогда замерли в ужасе: прямо из бетонной стены материализовалась женщина. Она стояла, протягивала к ним руки и была, правду сказать, совсем не материальна, а полупрозрачна. Тут не надо быть диггером, чтобы понять, КТО стоит перед тобой. Через несколько мгновений призрак исчез так же, как появился, - скрылся в той же стене!

Диггеры передумали двигаться дальше и опрометью бросились прочь. По пути один из них ударился головой и выбрался наружу весь в крови. Его тут же отправили в приёмный покой больницы, под основанием которой он только что бродил. В помещении находилась каталка с телом, судя по всему, мёртвым. Санитары, увозя его, случайно приподняли покрывало на голове, и парень в ужасе узнал женщину: это была та, что явилась им в подземелье.

А потом ребята выяснили, что её смерть наступила именно в момент жуткой встречи: это оказалась самоубийца, бросившаяся под колёса автомобиля и умершая в больнице от травм.

Колодец трёх рек

Заветная мечта почти всех диггеров - отыскать так называемый колодец трёх рек, удивительный инженерный гидротехнический объект, о котором все слышали, но которого никто не видел. Расположен на глубине 80 метров, в него впадают три дренажных коллектора. Вход в колодец находится на территории одного из предприятий где-то на западе Москвы. Мечта о колодце уже многих довела до переломов и травм. А бывало и хуже...

В 1999-м из коллекторного колодца в районе улицы Миклухо-Маклая было извлечено тело одного телеоператора. Вместе с ним работал режиссёр, который остался жив и с травмами был доставлен в больницу. Группа проводила съёмки в подземных коммуникационных тоннелях, когда неожиданно обоих мужчин смыло мощным потоком. Известный московский диггер Вадим Михайлов рассказал, что дело происходило в стоке, где вода двигается со скоростью 8 метров в секунду и устоять на ногах в таких условиях невозможно. Оператора унесло потоком, и он задохнулся, режиссёр же отделался переломом.

Что снимала группа в подземных тоннелях, так никто и не узнал. Но диггеры уверены, что это был очередной поиск колодца трёх рек.

Кто-кто в тоннеле живёт?

Говорят, что текут под нашим городом какие-то подозрительные реки, в которых обитают невероятные существа. Да и на берегах странной фауны хватает. Диггеры даже названия им придумали: «глюки», «хохрики», «ползунки». Биологи о таких животных ничего не слышали, у работников медицины по этому поводу особое мнение - про «глюки» они тоже могут много любопытного рассказать.

Реалисты же утверждают, что звери в подземелье дейст-вительно встречаются, но обычно это несчастные брошенные и одичавшие животные. Были случаи, когда искателей приключений прямо в реке кусали за ноги какие-то твари, но потом выяснилось, что это спущенные в канализацию контрабандные пираньи, которых хозяин не сумел выгодно продать. Опытный московский диггер Даниил Давыдов признаётся, что животных он не встречал, а вот полчища тараканов видеть приходилось.

Некоторые исследователи подземелий уверяют, что агрессивная водная среда подземных коллекторов приводит к непредсказуемым мутациям, что в тех таинственных тёмных краях водятся невероятных размеров грибы, огромные черви и кузнечики с ладонь...

В 1990-х некоторые газеты писали о крысах в метр длиной, обитающих глубоко под Москвой. А 3 года назад группа диггеров решила встретить Новый год в естественных для себя условиях, то есть под землёй. Ребята хорошо подготовились, спустили вниз угощения и шампанское. А за час до наступления праздника, по их словам, на них напала... двухметровая крыса. Случилось это аккурат в районе Московского зоопарка. Ребята направили на зверя яркий луч фонаря, и животное, испугавшись света, отступило.

Диггеры сочли, что это была крыса-мутант. Правда, неизвестно, сколько у ребят было шампанского, а также не пропадала ли в тот период в зоопарке э-кзотическая капибара...

Инфографика Юлии Аганиной.

Вряд ли кто-то из нас всерьез задумывался о том, куда течет вода, вылитая в раковину или спущенная в унитаз. А что происходит с остатками пищи и продуктами нашей с вами жизнедеятельности, которые исчезают в трубах вместе с водой? Все мы слышали о том, что есть очистные сооружения. Кто-то даже знает, что в процессе очистки получается осадок — ил. Но я уверен, совсем немногие в курсе, что из этого ила можно делать газ! Сегодня мы побывали на Курьяновских очистных сооружениях на юге Москвы и проследили путь канализационных стоков «от трубы до трубы». Мы посетили мини-ТЭС , работающую на биогазе, который получают из осадков очистных сооружений. Многие думают, что очистные сооружения — это нечто малопривлекательное и зловонное. Это не так! Самое «пахучее» — место «впадение» канализационных стоков. Но и там можно находится сколь угодно долго без особого дискомфорта. Я бы определил ощущения так — «слегка попахивает». Но вполне терпимо.

Курьяновские очистные сооружения мощностью 3,125 млн. м³/сутки расположены на юго-востоке Москвы, в излучине Москва-реки. На сооружения поступают стоки северо-западного, западного, южного, юго-восточного районов Москвы и части прилегающих районов Подмосковья.

Кроме Курьяновских, в Москве действуют и другие очистные сооружения: Люберецкие , «Южное Бутово» , Зеленоградские .

В процессе очистки сточных вод на Курьяновских очистных сооружениях образуется около 18 тысяч кубометров жидкого осадка в сутки (около 6,5 миллионов кубов в год). Весь образующийся осадок подвергается сбраживанию в специальных емкостях - метантенках при температуре около 53С, в результате чего вырабатывается биогаз, содержащий около 65% метана.
Весь биогаз направляется в котельные для выработки тепловой энергии, которая используется для подогрева осадка, подаваемого в метантенки. В летний период биогаз утилизируют на мини-ТЭС, поучая электроэнергию и дополнительное тепло в газопоршневых генераторах.

Немаловажным на сегодняшний день направлением развития очистных сооружений является получение электроэнергии от альтернативных источников. Подобным источником на очистных сооружениях является образующийся в процессе сбраживания осадка сточных вод биогаз. Преобразование биогаза с выработкой электро- и теплоэнергии происходит на мини-ТЭС. Подобного рода сооружения, работающие на биотопливе, позволяют повысить надежность энергоснабжения очистных сооружений, что является залогом недопущения сброса не очищенных сточных вод в водоприемники в периоды отключения внешних источников электроэнергии.

Из этих труб льется все то, что мы с вами спускаем в канализацию. Льеться в объеме 2 миллионов кубометров в сутки! День за днем, месяц за месяцем…

Прежде всего, вода попадает в «Здание решеток», где фильтруется наиболее крупный мусор.

После решеток вода идет в так называемые «песколовки». А следующий этап очистки — первичный отстойник. Здесь вода находится 2 часа, после чего вся органика идет в метантенки на производство биогаза, а вода поступает в аэротенки.

Слева направо: вода, поступающая на очистные, водопроводная вода, очищенная вода.

«Изюминка» Курьяновской станции — лучший реализованный проект 2009 года — биогазовая мини-ТЭС. Мощность станции — около 10МВт. ТЭС вырабатывает в год 70 млн кВт час электроэнергии, 33 тыс Гкал пара, 32 тыс Гкал тепла. Сооружение аналогичной станции заканчивается и на Люберецких очистных сооружениях.

Стоимость электроэнергии, получаемой на ТЭС — 2 руб 13 ком — совсем немного превышает стоимость энергии МОЭК (1,6 — 1,8 руб).

Машинный зал.

Полую версию фотоотчета и обсуждение вы найдете в нашем сообществе в Живом Журнале.

Отвод канализационных стоков из частного дома предполагает наличие колодца или емкости, где эти стоки будут собираться. Так как сброс сточных вод в окружающую среду запрещен строительными и санитарными нормами, вам придется продумать систему очистки и отвода канализации. Оптимальным вариантом считается система из дренажных колодцев, фильтрационных кассет, полей, в которых производится очистка и всасывание воды в грунт. Способы и методы очистки сточных вод напрямую зависят от высоты подступающих грунтовых вод и особенностей почвы.

1. Анаэробное брожение в герметичной емкости собственно сточных вод, при котором происходит разделение на фракции, жидкость в дальнейшем поступает на доочистку, а плотная фракция оседает в септике. При анаэробном брожении образуется большое количество газа метана, который отводят из септика с помощью специальной трубы.
2. Фильтрация и очистка сточных вод, выбор метода зависит от глубины залегания грунтовых вод, характера почвы, а также рельефных особенностей участка.

Септики могут быть построены из различных материалов: кирпич, бетонные кольца, баки из листового железа и пластиковые емкости. Все они вкапываются в грунт и оборудуются трубопроводом, по которому осуществляется слив воды из септика. При этом самодельным септикам нужно обеспечить герметичность стенок, дополнительную обработку от коррозии и активных органических соединений, а также водонепроницаемость швов между материалом.

Варианты отвода воды из септика

Прежде чем выбрать способ, которым вы воспользуетесь, чтобы очищать и сливать воду из септика, нужно точно замерить, на какой глубине происходит залегание поземной воды на участке, а также определить какого характера почва будет под септиком.

Варианты выбора:

1. При поверхностном уровне залегания грунтовых вод используют поля рассеивания или фильтрации, из которых сброс воды осуществляется с помощью траншей с фильтрующим слоем песка, гравия, щебня. Таким образом достигается достаточная степень очистки, чтобы отводить воду в грунт.
2. При близком залегании грунтовых вод используют дренажные или фильтрующие колодцы, у них негерметичное дно, на которое насыпается фильтрующий слой песка, гравия, щебня. После доочистки вода уходит в грунт.
3. Фильтрующая кассета для септика, которую используют, чтобы организовать слив сточных вод на глинистых и суглинистых почвах с плохой проницаемостью.
4. После септика вода отводится в ливневую канализацию или водоотводную канаву.
5. Насосом принудительного выбора вода сбрасывается в водоем, дождевую или сточную канаву.
6. Сброс воды осуществляется в накопительный резервуар, из которого затем осуществляется полив сельскохозяйственных культур.

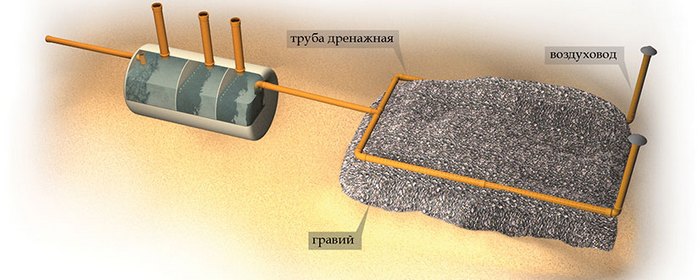

Поля фильтрации

Вариант доочистки и сброса жидкости из септика – поля фильтрации. Это хороший вариант очистки сливных вод из септика, если уровень залегания грунтовых вод менее 1,5 метров. Вода, просачиваясь через дренажный слой, будет уходить в почву. Такие поля обустраивают следующим образом:

1. Такое поле должно быть расположено на максимальном удалении от дома, источников питьевой воды, плодовых деревьев и кустарников.
2. Система дренажного слоя в полях фильтрации нормально функционирует достаточно долгое время, около 7 лет, в дальнейшем дренажную подушку придется заменить, чтобы не загрязнять грунтовые воды.
3. Расстояние между параллельными трубами дренажной системы не менее 2 метров, а длина одной трубы – около 20 метров.
4. Глубина дренажных слоев должна быть ниже уровня промерзания почвы, иначе зимой вода, пропитывающая слои, может замерзнуть.
5. На дно траншеи насыпают фильтровальный слой в такой последовательности: слой песка толщиной от 10 см, затем слой гравия или щебня толщиной от 60 см.
6. На слой щебня или песка укладывают специальные дренажные трубы с отверстиями, с помощью которых осуществляется слив воды из септика.
7. Трубы засыпают слоем щебня и изолируют специальным материалом – пленкой, которая предохранит систему от замерзания зимой.
8. Сверху на канаву фильтрации насыпают грунт.
9. При большом количестве сточных вод поля фильтрации можно оборудовать дополнительным резервуаром, куда будут собираться стоки из дренажной системы. Такой самодельный пруд можно обсадить ивами или березами, у них увеличена потребность в суточной дозе воды, поэтому они помогут быстрее осушать резервуар.

Ливневая канализация

Такой тип отвода воды из септика представляет собой систему канав, которую устраивают с помощью водоотводных лотков или труб достаточного диаметра. Вода по такой системе отводится самотеком. Ее монтируют, если нет возможности устроить возле септика дренажный колодец . Здесь важен, прежде всего, угол уклона системы водоотвода, так как он обеспечивает слив воды. Если уклон системы недостаточен, используют дренажный насос.

В конечной точке ливневой канализации устанавливают дренажный колодец-водосборник, куда будет собираться вода. Здесь вода пройдет дополнительную очистку и уйдет в почву.

Система достаточно простая в исполнении и эксплуатации, не нуждается в очистке или замене дренажного слоя и используется чаще всего на глинистых грунтах.

Дренажный колодец

Дренажный или фильтрующий колодец является не только водосборником, но и дополнительной системой фильтрации воды. Вода, отведенная из септика, окончательно очищается в колодце и уходит в грунт.

1. Для дренажного колодца идеальным считается грунт с хорошими пропускающими характеристиками, он позволяет воде не застаиваться. Глина и суглинки, которые почти не пропускают влагу, – неподходящая основа для дренажного колодца.
2. При оборудовании колодца его дно должно быть выше уровня грунтовых вод как минимум на полметра. В расчет берут и глубину промерзания грунта, это важно для нормального функционирования системы зимой.
3. Чем дальше расположен фильтрующий колодец от септика, тем лучше. Оптимальное расстояние начинается от 20 метров, длина трубы под слив должна быть чуть больше.
4. Стенки можно выложить из красного кирпича, камня, бетонных колец, даже старых автомобильных покрышек. Главное правило – в стенках должны быть дренажные отверстия размером до 10 см. Лучше расположить их в шахматном порядке.
5. Размеры стандартных дренажных колодцев – от 2 метров в диаметре и 3 метров в глубину. Форма может быть любая – квадратная или круглая.
6. Дренажный колодец снабжают вентиляционной трубой, она должна выступать над поверхностью земли, в которую врыт колодец примерно на метр. Такая труба обеспечивает вывод накапливающихся газов и испарений.
7. Фильтрующее дно засыпают щебнем, гравием, шлаком или мелкой галькой. Высота слоя от 30 см до метра.
8. Сверху фильтрующий колодец закрывают крышкой.

Такой колодец может сохранять фильтрующую способность длительное время, до 10 лет. После нужно будет придумать способ очистки и восстановления колодца.

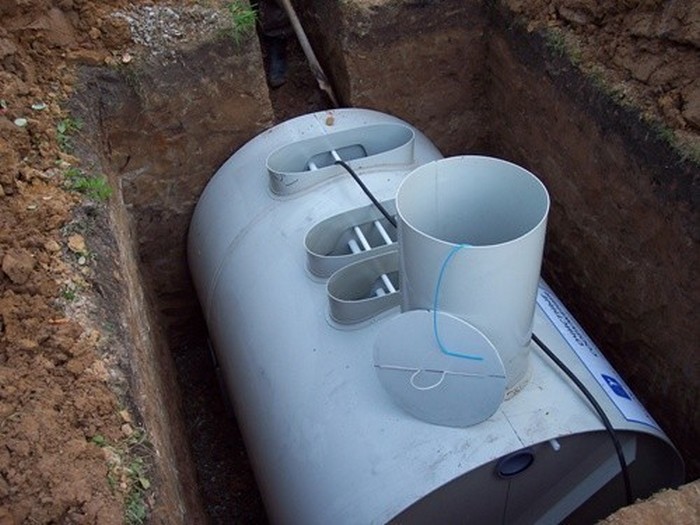

Накопительный водосборник

Накопительный тип колодца используется, если есть необходимость в поливе, а также если некуда девать сточные воды, так как отсутствует возможность использовать другие виды очистки.

Накопительные колодцы представляют собой герметичные емкости из пластика, металла или бетонных колец, куда по трубе идет слив воды, отведенной из септика. Наибольшей популярностью пользуются емкости из пластика, так как они герметичны, не поддаются коррозии и влиянию агрессивных химических соединений, не нуждаются в дополнительной обработке, имеют длительный период эксплуатации, а также относительно легкие по весу. Поэтому их легко устанавливать на постоянное место.

Железные емкости, как правило, нуждаются в дополнительном внутреннем покрытии краской или любым другим предохраняющим от коррозии слоем. Они имеют серьезный вес, при установке часто приходится пользоваться дополнительным оборудованием, вроде подъемного крана. Перед установкой рекомендуется обработать швы специальным герметиком.

Бетонные кольца для таких колодцев почти не используют – слишком герметично должны быть обработаны швы, а также тщательно забетонировано дно, чтобы не пропускало, а накапливало влагу. При этом бетон стремительно разрушается под воздействием воды, поэтому такой резервуар не самый долговечный.

Монтаж такого вида колодца предполагает следующие этапы:

1. Установка накопительного колодца осуществляется ниже уровня септика, то есть так, чтобы вода поступала в него самотеком.
2. Оптимальное расстояние от септика до накопительного резервуара начинается от 6 метров. Труба, по которой будет производиться слив жидкости из септика, должна быть прямой, так как повороты трубопровода могут засоряться.
3. До монтажа резервуара проводят подготовительные работы – выкапывают яму со стенками на полметра больше, чем емкость.
4. В качестве основания для резервуара используют слой песка. Если к поверхности близко подходят грунтовые воды, то стоит сделать более прочное основание, например, фундамент из бетона, чтобы устранить дальнейшее проседание конструкции.
5. Резервуар устанавливают ровно, чтобы не было перекосов конструкции, подключают слив и засыпают со всех сторон песком, оставляя на поверхности отверстие для очистки резервуара. Толстый слой песка хорошо предохраняет от замерзания зимнее время.
6. Резервуар должен быть оснащен сигнальной системой на случай переполнения.
7. Водозабор из такого бака можно осуществлять поверхностным дренажным насосом.

Фильтрующая кассета

Фильтрующая кассета представляет собой фильтр для сточных вод из септика на участке до 20 кв.м. Уровень грунтовых вод должен залегать не менее чем в метре от поверхности фильтрующего дна.

1. Для монтажа кассеты разравнивают площадку, а затем выкапывают прямоугольную яму глубиной в полметра.
2. Заполняют яму песком, по периметру укладывают блоки высотой в 30 см. Образовавшийся котлован засыпают слоем щебня.
3. Сверху на блоки устанавливают бетонные или другие опоры, которые накрывают гидроизоляцией и слоем грунта.
4. Трубопровод из септика осуществляет вывод под опорную конструкцию и подключается к пластиковой фильтрующей кассете, расположенной на слое гравия.
5. После фильтрации вода впитывается в почву.

Зимние проблемы

При выборе варианта сброса или отвода сточных вод из септика необходимо предусмотреть проблемы, которые могут возникнуть зимой. Значительное и длительное снижение температур вынуждает принимать некоторые меры, чтобы обеспечить защиту от промерзания сточных вод.

1. При установке системы сброса, накопления, трубопроводов и прочих систем нужно брать в расчет глубину промерзания грунта в вашей местности и заглублять их ниже. Таким образом вы обеспечите естественную защиту трубопроводов от промерзания.
2. Обеспечить обязательный уклон трубы слива из септика, так как труба, в которой не застаивается вода или даже ее минимальное количество, – всегда сухая. За неимением воды нечему промерзать.
3. Вообще, уклон трубы даже при принудительном отведении сточных вод насосом – гарантия от промерзания.
4. Дополнительно утепленный слив трубопровода будет гарантией от промерзания трубы зимой.
5. Для фильтрующих полей или кассеты обеспечивается гидроизоляция и дополнительная теплоизоляция специальными материалами, которые снизят до минимума замерзание труб. Правило уклона трубы работает и в этом случае.

Выбор системы

При выборе системы очистки сточных вод из септика стоит учитывать не только ваши возможности, но и внимательно ознакомится с допустимыми санитарными нормами и правилами. Иначе при стихийном сбросе сточных вод в водоемы и дождевые канавы у вас могут возникнуть неприятности не только с соседями, но и с законом.

При установке и монтаже системы сброса сточных вод нужно учитывать следующие параметры:

• Для сброса сточных вод в окружающую среду они должны быть предварительно очищены специальным оборудованием;
• Нельзя сбрасывать сточные воды с бактериальным загрязнением или органическими соединениями, которые способны причинить вред окружающей среде и санитарному фону.

Кроме того, условия сброса сточных вод зависят от рельефа и размера участка, от объема сточных вод из септика, от характеристик грунта и глубины залегания подземных вод. Тип дополнительного очистительного сооружения легко определить, зная, какая поглотительная способность грунта на вашем участке, как далеко вы можете отвести от дома сливные воды, какая оптимальная система водоотлива годится именно для вашего участка.

Обладая природным любопытством многие из нас хотя бы раз в жизни задумывались - куда течет канализационная вода.

Типы канализации

В зависимости от типа канализации ее содержимое течет в следующих направлениях:

• предназначенная для стока вод, которые образуются из осадков дождя, снега ливневая канализация стекает в ближайшие водоемы;
• содержимое промышленной канализации стекает в специальную, локальную систему очистки и, пройдя ее возвращается для использования в производственных нуждах;
• бытовая, хозяйственная канализация проходит в следующем путь - сначала она стекает в направлении очистных сооружений (или в общую городскую систему канализации, или в септик - отдельно построенный у дома, дачного поселка). Далее стоки перекачиваются канализационными насосными станциями на очистные сооружения города или поселка.

Промышленные предприятия многих городов тоже подключены к городской канализационной системе.

Очистные сооружения

Устройства для очистки воды играют главную роль во всей цепочке, поскольку пройдя все этапы, вода попадает в водоем.

Первым делом идет механическая очистка, то есть от стоков, попавших в очистные сооружения, отделяются тяжелые и крупные частицы. После следует этап очистки общей массы от загрязнений, которые не растворились. Далее идет биологическая очистка (дезинфекция) стоков, санитарный контроль. Только после всего этого вода попадает в водоем.

Процесс очистки сточных вод сопряжен с образованием осадков, поэтому важной задачей является переработка таковых.

Как правило, на очистных станциях есть метантанки (устройство сбраживания осадков), в который попадает сырой осадок. Если же метантенков нет, тогда осадки, пройдя первичные отстойники, попадают на установку биологической очистки (иногда вместе с химической очисткой), обезвоживаются и сбрасываются в водоем. В процессе химической очистки добавляются коагуляционные реагенты.

Пропускная способность станции, ее возможности разнятся, потому биологическая очистка бывает полной и неполной.

Гораздо проще и экономичнее не строить отдельную канализационную систему для промышленных стоков и выводить их в общегородскую систему, но...в случае такой халатности нарушается очистной цикл. Больше всего в таких случаях страдает биологический этап очистки, поскольку под действием кислот, щелочей, цианидов хрома и других химических элементов погибают многие полезные микроорганизмы.

Даже если пренебрегли отдельной канализацией для промышленности, то должна быть хотя бы предварительная очистка промышленных стоков на входе в общегородскую канализационную систему.

Организация канализационной системы в частном секторе немного проще. Здесь очистным сооружением служит коллектор из двух ярусов или септик. После очистки в них сточные воды посредством дренажной системы или напрямую стекают в грунт. Осадки (ил), образовавшиеся после очистки, накапливаются в специальном резервуаре и периодически откачиваются спецтехникой.

Мало подвести воду в дом, её после использования нужно куда-то девать. Ведрами выносить тяжело, да и бессмысленно как-то: вода в дом приходит сама, а потом её выносить на своих двоих. Необходима хотя бы элементарная канализация для дома или дачи. Вариант просто вывести трубу из дома и сливать воду на землю или небольшую яму устроит далеко не всех. Это не очень хорошо выглядит, да и неприятный запах из этой лужи или ямы практически гарантирован. Что же делать?
Итак, нам понадобятся: старая металлическая или пластиковая бочка, некоторое количество канализационных труб (не меньше 6-ти метров, желательно ПВХ 110мм), тройник, отвод, примерно 0,5 кубометра щебня средней фракции, лопата и несколько часов нашего драгоценного времени.
Выбираем место для нашего водоотводящего колодца. Желательно, не ближе 5-ти метров от дома, не ближе 20-25 метров от колодца или скважины и ниже их по течению грунтовых вод. Копаем яму диаметром больше диаметра бочки минимум на 0,5м (диаметр стандартной бочки 0,6м, высота 0,9м, объем 0,2куб.м) и глубиной около 1,5м (лучше глубже). Делаем в стенках бочки отверстия, если металлическая, то болгаркой, если пластиковая, то ножовкой по дереву с мелким зубом. Делаем отверстие для входящей канализационной трубы в стенке, недалеко от дна бочки. На дно ямы засыпаем не меньше 20см щебенки и ставим бочку кверху дном, сориентировав отверстие под трубу в сторону дома.
Теперь нужно выкопать траншею под канализационную трубу, подводя её к нужному вам месту. Трубу необходимо положить с уклоном не меньше 3мм на метр в сторону бочки. В дом её можно завести либо под фундаментом, либо через отверстие в нем. Трубу утеплять нет необходимости, текущая по ней вода прекрасно её согреет. Недалеко от бочки ставим тройник с небольшим куском трубы, выходящим выше поверхности земли, для циркуляции воздуха внутри бочки и выхода воздуха из канализации при её заполнении из дома (чтобы воздух из бочки не пошел к вам в дом). Заводим трубу в бочку через сделанное для этого отверстие. Засыпаем промежуток между бочкой и стенкой ямы щебенкой на всю высоту бочки. На дно бочки, желательно, положить какой-либо не гниющий материал (прекрасно подойдет кусок старого шифера). Засыпаем и траншею, и яму грунтом, тщательно его утрамбовывая. Делаем отверстие в полу или стене дома, окончательно заводя канализацию в дом. Дальше на ваше усмотрение. На кусок трубы, торчащий из земли недалеко от закопанной бочки, можно надеть пластиковый грибок, который с трудом, но можно найти в магазинах.
А теперь нюансы.
Это исключительно водоотводящая канализация для дома, она не справится с фекальными стоками, её невозможно почистить или как-нибудь обслужить, да она и не предназначена для этого. Эта канализация может быть использована для стоков из кухни или из бани. Такое же устройство имеют водоотводящие колодцы из септика.
От глубины ямы зависит микроклимат для бактерий, которые перерабатывают стоки. В идеале, глубина ямы должна быть: глубина промерзания грунта + высота бочки + высота щебеночной подушки (для Ленинградской обл.: 1,2м+0,9м+0,2м=2,3м). Но копать так глубоко – тяжело и не обязательно. Стоки тоже греют бочку.

Если почва в месте установки канализации глинистая, и вода из бочки уходит медленно, то канализацию для дома можно немного усовершенствовать. Для этого нужно проложить еще одну канализационную, а лучше дренажную трубу. Эта труба может выводить воду в дренажную канаву на границе участка, а может никуда не вести, заканчиваясь тупиком. Задача этой трубы отводить лишнюю воду из бочки, увеличивая, таким образом, площадь впитывания воды в грунт (площадь орошения). Труба укладывается в траншею на щебеночную подушку и также засыпается щебенкой, а потом грунтом. Глубина траншеи больше, чем у подводящей трубы, а уклон направлен от бочки. Естественно, канализационную трубу придется испортить некоторым количеством отверстий в нижней части для улучшения стока воды, сделав из неё подобие дренажной трубы. Этого не потребуется, если вывести трубу в дренажную канаву.

Возможно, Вам будут интересны похожие материалы::

1. Признаться честно, я немного удивлен тому, что канализация может у кого-то замерзнуть. Канализационные трубы, в принципе, замерзнуть не могут, там...

Отзывов (38) на «Самая простая водоотводящая канализация для дачи.»

спасибо за полезную статью и адекватные ответы.завтра начну делать.надеюсь в Забайкалье нашем не промерзнет труба.конечно, согласен с вами что нужно значительный наклон делать.кстати не понял трубы на 50 хватит или надо на 100?

1. Зависит от расстояния и особенностей решаемой задачи. Лучше делать 110-й ПВХ, это надежней, хоть и дороже. На расстояниях до 5 (пяти) метров можно сделать 50-й (полтинником), но, желательно, тоже ПВХ (не всегда есть в магазинах) — как более прочной и морозоустойчивой. Это все-таки наружная канализация, а не внутренняя.

1. А что может случиться с 50-той трубой? Заилиться.-зажириться-замылиться? Или наглухо забьётся?
2. Красную (я имею в виду для внешней проводки) или пойдёт серая (для внутренней проводки), так как использоватся будет только летом? В магазине сказали, что лучше поискать чёрную (советскую) -ПВД -полиэтилен высокого давления. Что скажите?
3. Участок у меня с уклоном. Вдоль забора как раз под уклон. Понял, что лучше прикопать.
4. Грунт -суглинок. А куда обычно направляют дождевые воды с крыши? В другую яму?

1. Ответы, Владимир.
   1. И не только это, Владимир, особенно в суглинках, даже на поверхности. Например, её может изогнуть вспучиванием почвы так, что уклон на каком-то участке нарушится. Последствия — те самые, забьется в общем… Если не сломается.
   Это бывает и со 110-трубой, но гораздо реже, естественно, при соблюдении элементарных правил укладки.
   2. Для «внутренней проводки» однозначно не пойдет. Нужна именно ПВХ для наружной канализации. Для внутренней канализации обычно используют ПП. Вы же не будете выкапывать её на зиму…
   «Черная труба» — это обычно ПНД-труба, а не ПВД (о ПВД-трубах я до сего момента ничего не слышал, может у меня опыта маловато). В принципе, можно и её, если найдете, только могут возникнуть проблемы со стыковкой труб с отводами (поворотами) и выходом из дома. Если Вы не «спец», то лучше не экспериментировать.
   4. Дождевые стоки, обычно, направляют в дренажную систему вокруг дома, а она выводит их в дренажную канаву. Там другие трубы используются — «дренажные», гофрированные пластиковые трубы с перфорацией и защитой геотканью.
   В суглинистом грунте для домовых стоков нужно обязательно делать хотя бы небольшое поле орошения (небольшая дренажная система только для этого). Потому что суглинистые грунты плохо впитывают воду. С другой стороны, если Вы — «наездами», то и обычной щебеночной обсыпки вокруг бочки (упрощенная дренажная система) должно хватить надолго.

   Конечно, можно завести дождевые стоки в эту канализационную систему, но… Тогда появится большая вероятность повреждения труб осенними и весенними водами при «переходах через ноль», потому что объем и состав (может быть уже со льдом) этих вод Вы не контролируете. Поэтому и делают дренажные трубы перфорированными, т.е. «дырявыми», чтобы вода могла уйти сама. А если проложить вместо канализационных труб дренажные, то домовыми стоками эти дырки быстро забьются («заилятся-зажирятся»), и работать не будут. Это не говоря о возможных неприятных запахах вдоль всех 20-ти метров трубы. Так что лучше канализация отдельно, а дренаж дождевой воды отдельно.

Спасибо за ответы. Буду думать.
И последний вопрос:
Выйти на улицу через подвал у меня исключено (плиты перекрытия и 60-см бетонные блоки на фундаменте).
Буду просто дырявить сруб в бок и дальше идти уже внешней проводкой. Соответственно дырявить на 110 не хочется. Выходить буду 50. По земле пойдёт 110 ПВХ.
А чем соединять выход через сруб и ПВХ-110 по внешней стене дома? Это метра три по прямой и все пять с поворотами.

1. Не совсем понял вопрос, Владимир. Внутри дома пускаете полтинник для внутренней, т.е. ПП-трубу. Её же выпускаете на улицу через стенку сруба, только зазоры тщательно «запеньте», сквозняков быть не должно. А дальше переход на 110-ю ПВХ, и ведете уже её. От выхода из сруба до 110-й ПВХ можно пустить тот же полтинник, только недалеко. Например, опустить поворотами вниз, к фундаменту (сложно сказать, не представляя возможной трассы), дальше косой тройник с ревизией, на всякий случай, в который вставить переход-эксцентрик с полтинника на сотку. И пошла 110-я.
   В принципе, допустимо на улице «на виду» пустить полтинник (если я правильно понял, проблема в этом), но, желательно, чтобы это была тоже ПВХ-труба, иначе могут быть те же проблемы, что и «под забором». Да, и крепить его нужно хорошо и тщательно, делая зазоры на тепловое расширение. Полтинник ПВХ продается, но не везде, придется поискать.
   И общий совет, на всякий пожарный, избегайте прямых углов. Делайте их, если нужно, сборными, например, 45 плюс 45, а между ними вставки. Прямые углы хорошо засоряются, но плохо чистятся.

Да, Вы все верно поняли. Просто ни один продавец в магазинах (обошёл около пяти) не встречал ПВХ-пятидесяти. Буду искать дальше. От выхода из сруба до местоположения 110 трубы мне надо пройти метров пять полтинником по стене (снизу заезд в гараж). Надо найти ПВХ.
А вот старые советские чёрные трубы, которые были проложены раньше в квартирах (50) — это случайно не ПВХ? Они ещё стояли на сливных бачках, подвешенных над головой

1. Нет, Владимир, «старые советские черные трубы» — это полипропилен, очень редко полиэтилен низкого давления, просто краситель был другой. Поищите в специализированных магазинах, на строительных базах, там, где продают профессиональные 4-х и 6-сти метровые канализационные трубы, можно без раструбов. Я подскажу, как их соединять, это не сложно. В том же интернете есть подсказки для всего. Посмотрите в магазине по адресу: Уфа, проспект Октября, д. 97, магазин «Все инструменты». Там обещают трехметровые 50 мм ПВХ по 202 рубля, правда, для электрики. В крайнем случае, можно поставить и внутренние ПП-трубы 50 мм, только за ними смотреть нужно. Проверять по весне.

Спасибо за консультации!
Я знаю этот магазин и бывал там. Это интернет-магазин. Весь товар надо заказывать, и получать по приходу товара. Обязательно поинтересуюсь у них на сайте.
Только попутно вопрос: найду я наконец полтинник трубы ПВХ. А вот всякие повороты и прочее тоже надо ПВХ? Это вообще наверное нереально. Посмотрю в инете и у них на сайте.
Ещё раз спасибо за оказанное внимание.

1. И снова здравствуйте, Владимир.
   Я прошу у Вас прощения. «Прошвырнувшись» по интернету в поисках полтинника ПВХ, я действительно обнаружил, что эти трубы есть только в Питере и Москве, причем, не всегда местного производства. Я то живу почти в Питере. Поэтому, что ж, ставьте полтинник ПП, только ищите не стандартно-дешевые ПП 1,8 мм, а 2,0 или 2,2 мм, хоть какой-то запас прочности. В принципе, на не ответственных участках канализации полтинник ПП ставят, не задумываясь о последствиях. У Вас же просто придется приглядывать за этим участком, как я уже писал, в основном, по весне, при открытии дачного сезона.
   Найденные мною ПВХ в Уфе вряд ли подойдут, они для защиты электрических проводов. Толщина стенки у них всего 1,5 мм. Почему поисковик выдал их мне как канализацию(!), для меня является загадкой. Так что делайте от дома до забора полтинником ПП. Так нельзя, но если очень нужно, то…

Спасибо вам эту статью за советы. У меня как раз была ситуация что я купила себе многоступенчатый насос. приехал сантехник его установил. Все работало как часики не где не прокапывало. Когда я на следующий день устала и посмотрела в шахту то там стояла вода и чуть не затопила насос вода. А если у меня было отвод воды, то такого бы не произошло. Нужно будет переделать свою шахту.
