Возможность изменять яркость освещения и создавать различные световые сценарии становится для современного дома такой же необходимостью, как подключение к электросети или интернету. Поэтому регуляторы светового потока или диммеры для светодиодов рекомендуют устанавливать при каждом обновлении проводке в квартире.

Функции диммеров

Функциональность диммеров зависит от сложности устройства. Самые простые, которые можно сделать своими руками, используются только для ступенчатого либо плавного изменения интенсивности свечения лампы. Более современные модели, оснащённые микроконтроллерами, могут выполнять и другие задачи:

• Тонкая настройка освещения. Диммер помогает настроить комфортную яркость осветительных приборов в зависимости от интенсивности естественного освещения на протяжении дня, ориентации комнаты по сторонам света, оформления оконного проёма, привычек и предпочтений хозяев. Это гораздо удобнее, чем подбирать для каждой группы светильников лампы нужной мощности.
• Автоматическое выключение в заданное время. Эта функция избавляет хозяина от необходимости проверять каждую комнату перед сном/выходом и помогает уменьшить счета за электричество.
• Экономия средств на лампы. Работая в режиме сниженной яркости, светодиодные лампы и лампы накаливания способны выполнять свои функции в 3–5 раза дольше запланированного срока.
• Симуляция присутствия хозяев. Прибор включает и выключает, а также изменяет яркость подключённых к нему светильников, имитируя действия живущих в доме людей. Программа разработана специально для тех, кто регулярно покидает своё жильё и опасается проникновения грабителей.
• Дистанционное управление светом: через пульт, голосовые команды, приложение на смартфоне. Это удобно не только в больших помещениях, но и спальнях, когда не хочется вечером вставать с кровати.

Диммеры можно устанавливать как для отдельной лампы/люстры, так и для группы светильников. Чаще для каждой группы осветительных приборов каждой функциональной зоны предусматривается отдельный диммер.

Помимо жилых комнат приборами этого типа снабжаются концертные площадки, театральные залы, цирковые арены и другие помещения, где плавная регулировка освещения необходима для визуального эффекта.

Как работает диммер для светодиодов

Принцип действия прибора основан на изменении напряжения тока таким образом, чтобы отсечь передний («регулировка по переднему фронту») либо задний («регулировка по заднему фронту») фронт синусоиды переменного тока («принцип фазовой отсечки»). Таким образом, при диммировании на 50% лампа использует только половину возможной мощности.

Диммирование по переднему фронту используется с лампами низкого напряжения, люминесцентными и светодиодными светильниками на 230В в комплекте с трансформаторами электромагнитного типа. Диммирование по заднему фронту применяется для тех же ламп в тандеме с электронными трансформаторами.

Задача выполняется с помощью реостата либо комплекса электронных элементов. Диммеры реостатного типа отличаются низким КПД (коэффициентом полезного действия) и при понижении освещения не снижают энергозатраты, поэтому постепенно выходят из употребления. Электронные диммеры работают за счёт применения двунаправленного тиристора и системы ШИМ (широтно-импульсной модуляции), которые задерживают сигнал активации нагрузки. При работе на полной мощности отсрочка отсутствует, при 10-процентной светимости она составляет 9 миллисекунд. Таким образом диммированная лампа постоянно выключается и включается с небольшой отсрочкой.

Для нормальной работы прибор снабжается защитой от перегрева и короткого замыкания.

Диммер способен предохранить порчу лампы при регулярных перепадах напряжения.

Сравниваем достоинства и недостатки

Если вы решили использовать димер в своём доме или офисе, старайтесь не экономить на приборах и воспользуйтесь советами продавца-консультанта, чтобы подобрать оптимально подходящие друг другу диммеры и лампы. Тогда вы гарантированно избежите появления неприятных эффектов.

Разновидности и характеристики диммеров для светодиодных ламп

Покупая регулятор освещения, имейте в виду, что устройства для ламп накаливания, энергосберегающих светильников и светодиодов различаются между собой. Поэтому нужно брать либо специализированный прибор, либо под стандартный подбирать светодиодные лампы с маркировкой «DIMMABLE»/круговым значком.

Такой значок на коробке значит, что светодиодная лампа будет работать с универсальным диммером. Минимальный уровень светимости может отличаться или не указываться

Демонстрация работы с разными типами ламп

Классификация регуляторов

В зависимости от принципа управления приборов, диммеры для светодиодных ламп бывают:

• Поворотно-нажимные . Самый распространённый тип димеров, такие приборы удобны в управлении, отличаются низкой ценой и простой конструкцией. Управление интуитивно понятное: яркость изменяется поворотом ручки, включение/выключение выполняется нажатием. Пользователи ценят возможность включать и выключать свет, не изменяя выбранного параметра яркости.
• Клавишные . Приборы напоминают обычные выключатели, что позволяет подобрать максимально подходящие по дизайну диммеры, выключатели и розетки. Нужная степень яркости устанавливается клавишей +/-, включение и выключение - кнопкой I/O (либо клавишей без надписи).
• Сенсорные . Приборы управляются с помощью тактильно чувствительного экрана, на который может выводиться вспомогательная информация. Диммеры этого типа отличаются актуальным, иногда даже футуристическим дизайном, поэтому часто устанавливаются в современных интерьерах.
• Дистанционные . Подобные приборы не устанавливаются в зоне прямого доступа пользователя, монтируются поблизости от лампы или в электрощите квартиры. Управление происходит с помощью ДУ-пульта либо с любого гаджета через WiFi (понадобится скачать и установить соответствующее приложение).

Выбор подходящего типа диммеров зависит от вашего удобства, дизайна комнаты и выделенного на приборы бюджета.

Приборы также классифицируются по способу монтажа:

• Модульные предназначены для установки в распределительный щиток на DIN-рейку (рядом с защитными автоматами). Такие приборы можно смонтировать или заменить в любой момент, нужно только при ремонте предусмотреть для него отдельный провод.

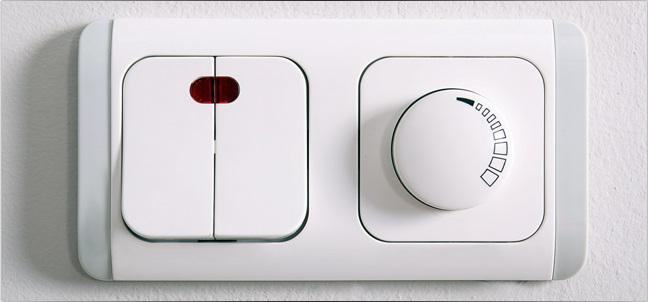

• Настенные устанавливаются так же, как розетки и выключатели непосредственно в комнате, где будет регулироваться световой поток. Монтаж выполняется по окончании ремонта одновременно с указанными приборами. Добавить такой диммер после ремонта очень сложно, так как потребуется штробление стены и разрушение финишного покрытия.
• Выносные выглядят как миниатюрные (длиной 2–3 см) блоки с тремя управляющими сенсорами. Поскольку они способны управляться удалённо, то устанавливаются под навесным/натяжным потолком рядом с люстрой либо внутри корпуса осветительного прибора. Диммеры этого типа можно монтировать одновременно со светильником (стены штробить не нужно, поэтому ремонтные работы не требуются).

Если вы планируете обустроить систему умного дома, вам подойдут модульные модели; планируете ремонт без умного дома - предпочтите настенные; если же ремонт уже сделан, без риска для отделки можно установить только выносные.

Популярные производители диммеров

• Legrand (Легранд). Французская фирма предлагает продукцию европейского качества, сертифицированную по ГОСТ. Преимущества диммеров Легранд: простота монтажа, надёжная работа, привлекательный дизайн (цвета: слоновая кость, белый, алюминий). Производитель предлагает модели поворотного, кнопочного и сенсорного типов.

• Schneider Electric (Шнайдер Электрик). Немецкий производитель известен качеством и высокой надёжностью выпускаемых диммеров. Разработано несколько серий приборов с разным дизайном и семью вариациями цветов. Устройства оснащены монтажными лапками и направляющими, которые облегчают процедуру монтажа.

• Makel (Макел). Турецкий бренд отличается более лояльной ценовой политикой, чем европейские производители. Мастера рекомендуют использовать приборы этого бренда в зонах с низкой нагрузкой, где они демонстрируют достаточную надёжность.

Каждый производитель прилагает к своим диммерам информацию об их совместимости с приборами освещения различных типов. Она обычно предоставляется представителями брендов или консультантами в точках продажи.

Как выбрать устройство

При подборе светорегуляторанеобходимо учитывать такие параметры:

1. Планируемая нагрузка (суммарная мощность подключённых ламп). В документации на диммер указана нагрузочная мощность прибора, она должна быть на треть больше, чем сумма мощностей светильников, которыми он управляет. Делать запас мощности больше не стоит, так как это приведёт к порче диммера.
2. Напряжение в электросети. Светодиодные светильники предназначаются для схем на 220В или 12В (работают через трансформатор). Диммеры для них выпускаются разные, поэтому следите, чтобы на коробке была маркировка 220В.
3. Совместимость с осветительным прибором. В инструкции к прибору должно быть написано, что он работает именно со светодиодными лампами (не диодами или лентами), а не с лампами накаливания.

О выборе диммера по типу монтажа и бренду написано выше. Для максимальной совместимости приборов рекомендуем покупать комплект из диммеров и ламп одновременно и проверить их совместную работу ещё в магазине.

Подключение своими руками

Установка светорегулятора не составляет труда для обычного электрика и даже человека, только немного знакомого с такой работой. Для подключения выносного диммера достаточно соединить провода, подключив одну сторону к проводке, а противоположную - к светильнику (чтобы «фаза» и «ноль» не перепутались, все провода маркируются). Модульные, как уже упоминалось, монтируются на DIN-планку в электрощите. Эту работу лучше поручить профессионалу, чтобы случайно не нарушить работу соседних элементов.

Процедура монтажа настенного регулятора аналогична работе с обычной розеткой. Опишем подробнее правила работы и требования техники безопасности:

• определите фазовый провод индикаторной отвёрткой;
• отключите подачу электроэнергии в комнату/квартиру (в зависимости от возможностей щитка);
• соедините фазовый проводник и проводу диммера с маркером «L», а нулевой подключите к проводу с обозначением «N». Это можно сделать методом скручивания (обеспечивает большую площадь контакта проводников) или специальными зажимами (удобнее и быстрее, особенно для новичков).
• поместите прибор в подрозетник и отрегулируйте его положение с помощью регулировочных болтов;
• установите декоративную крышечку;
• подключите питание и проведите эксперимент.

Если ваш диммер позволяет включать/выключать свет, он ставится вместо стандартного выключателя; если модель поддерживает только режим изменения степени освещённости, она монтируется последовательно с выключателем (перед ним).

Подробная инструкция по подключению диммера (видео)

Обладая этими знаниями, вы без труда сможете найти подходящий светорегулятор и самостоятельно сделать свой дом более комфортным и технически продвинутым.

Регулировать яркость освещения в комнате, где установлена люстра с несколькими лампами накаливания, не представляет труда. Берем выключатель на несколько кнопок и при необходимости включаем либо выключаем часть ламп.

Даже если люстра рассчитана на одну лампу, ее яркость можно изменять в широких пределах увеличивая либо уменьшая подаваемое напряжение. Светодиод работает в очень узком диапазоне напряжения и при его снижении просто гаснет.

Для изменения яркости светодиодных ламп используют диммер, представляющий собой ШИМ-контроллер (контроллер с широтно-импульсной модуляцией мощности).

Принцип широтно-полюсной модуляции (ШИМ)

Изменения мощности питающего напряжения при применении шим-контроллера обеспечивается благодаря подаче на коммутирующий элемент (в случае со светодиодами – полевой транзистор, симистор либо динистор) сигналов с изменяющейся скважностью.

Скважность (S) – соотношение между длительностью импульсов и паузой между ними.

S=T/T1 , где Т – период импульсов, Т1 – период положительного фронта.

В ШИМ-контроллере импульсы следуют с постоянной частотой, изменяется лишь длительность пауз.

Ниже представлена принципиальная схема ШИМ-контроллера:

Увеличение ширины импульса увеличивает время поступления тока через транзистор к нагрузке, следовательно, и пропускаемый ток. Частота следования импульса значительно выше той, которую способен уловить глаз, обычно 100-200Гц, потому мерцания светодиодов мы не ощущаем. Преимущество регуляторов нагрузки на основе ШИМ-контроллеров, значительно более высокий КПД сравнительно с резистивными, поскольку избыточная нагрузка гасится, а не потребляется.

Подключение диммера в схему питания светодиодной лампы

Существует два варианта подключения:

1. Схема подключения перед драйвером питания, когда диммируется переменное напряжение;
2. Подключение после драйвера питания, с ШИМ-регуляцией постоянного напряжения.

Промышленные варианты диммеров для светодиодных ламп

Тип управления диммером:

• Инфракрасный;
• Радио;
• Стационарный.

Управляемое напряжение:

• 220V.

Диммер, монтируемый вместо выключателя , с пультом дистанционного управления. Обычно устанавливаются при переоборудовании обыкновенного освещения лампами накаливания на светодиодные ленты.

Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением.

Образец с управлением через радиоканал . В отличие от инфракрасного передатчика, такой пульт способен включить освещение даже с улицы.

Выпускают образцы с механическим либо сенсорным управлением. Есть даже модели, позволяющие управлять освещением с помощью смартфона через WiFi.

Основной недостаток всех устройств – достаточно высокая цена.

Если у вас нет желания переплачивать за ненужные функции, изготовить диммер для светодиодных ламп 220в своими руками совсем не сложно.

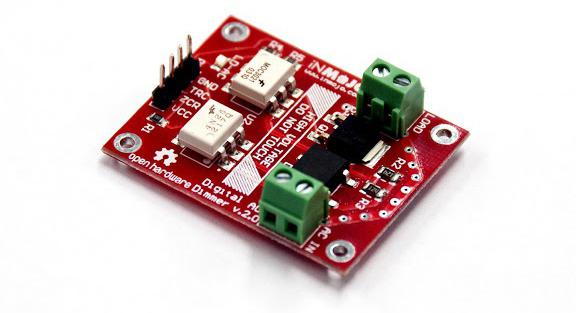

Собираем диммер своими руками

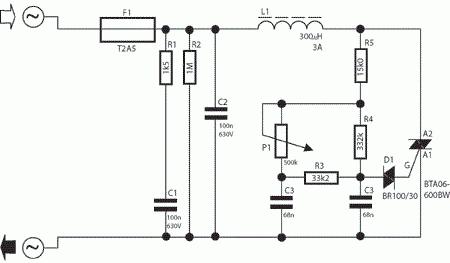

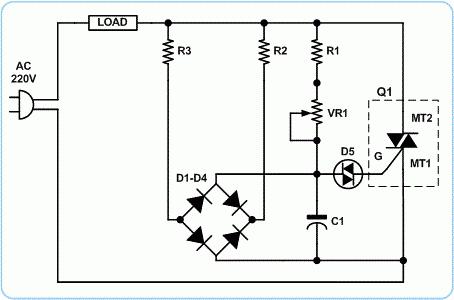

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается. Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов.

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Подключение диммера в качестве выключателя

Схема подключения к сети переменного тока:

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок.

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А. При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор. Глубина скважности регулируется переменным резистором и конденсатором.

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

«Диммер» с фиксированным уровнем яркости

Номинал резисторов 100-500 кОм, мощность 1-2 Вт.

Это даже не димер, поскольку ШИМ контроллера тут и близко нет. Но идеально подойдет для тех, кто взял первый раз в руки паяльник.

Для настройки яркости ламп накаливания применяются специальные регуляторы. Данные устройства еще называются диммерами. Они существуют разных модификаций, и в случае необходимости в магазине всегда можно подобрать необходимую модель. В основном они заменяют собой выключатель в лампе накаливания. Простейшая модификация включает в себя один поворотный контроллер с ручкой. При настройке яркости изменяется дополнительно показатель потребления электроэнергии.

Если вспомнить старые времена, то регуляторы для настройки яркости не использовались. Вместо них устанавливались специальные реостаты. С их помощью также можно было регулировать люминесцентные лампы. В целом со своими обязанностями они справлялись хорошо, однако у них был один недостаток. Связан он с Как говорилось ранее, современные регуляторы затрачивают меньше электричества, если их использовать не на полную мощность. В случае с реостатами это правило не действует. При минимальной мощности расходуется электричество так же, как и при максимуме. Излишки в данном случае преобразуются в тепло.

Схема обычного регулятора

Простая схема регулятора яркости предполагает использование потенциометра линейного типа, а также пары транзисторов с небольшой мощностью. Для подавления высокой частоты в системе применяются конденсаторы. Сердечники в устройствах данного типа нужны только ферритового типа. Непосредственно перед клеммами устанавливается динистор с тиристором.

Как установить поворотный регулятор в лампу?

Для того чтобы настольная лампа с регулятором яркости работала нормально, следует проверить напряжение на полупроводнике. Сделать это можно при помощи обычного тестера. Далее следует осмотреть плату лампы накаливания. Если она установлена однокального типа, то все сделать довольно просто. Выходные полупроводники важно присоединить к выходным отверстиям, на которых имеется отрицательная полярность. В данном случае сопротивление максимум должно составлять 3 Ома. Для проверки устройства необходимо провернуть котроллер и следить при этом за яркостью лампы накаливания.

Установка кнопочного регулятора в лампу

Чтобы регулятор яркости лампы накаливания работал исправно, важно внимательно ознакомиться с управленческой платой устройства. Далее необходимо подсоединить все контакты. Если схема используется многоканальная, то напряжение на ней проверяется тестером. Непосредственно соединение контактов осуществляется при помощи пайки. Важно при этом во время работы не задеть резисторы. Дополнительно необходимо позаботиться об изоляции проводки. Перед включением регулятора нужно проверить надежность всех соединений. После подачи электроэнергии необходимо попробовать изменить яркость, нажимая на кнопку.

Высоковольтные регуляторы яркости

Высоковольтный регулятор яркости освещения, как правило, можно встретить в театрах. Там лампы накаливания используются довольно мощные, и устройства должны быть способными выдерживать большие нагрузки. Симисторы для этой цели применяются высоковольтные (с маркировкой КУ202). Транзисторы используются биполярные, однако обычные их модификации также устанавливаются.

Припаиваются возле тиристоров и необходимы для быстрой передачи сигнала. Стабилитроны чаще всего можно встретить с маркировкой Д814. Стоят они в магазине довольно дорого, и это следует учитывать. в системе способны выдерживать на уровне 60 Ом. В это время обычные аналоги сплавляются только с 5 Ом.

Модели с прецизионными резисторами

Регулятор яркости с резисторами данного типа рассчитан на лампы накаливания средней мощности. Стабилитроны в данном случае применяются на 12 В. Переменные резисторы в регуляторах встречаются довольно редко. Низкочастотные модификации использоваться могут. Повысить коэффициент проводимости в данном случае можно за счет увеличения количества конденсаторов. За симистором они обязаны располагаться попарно. В таком случае тепловые потери будут минимальными. Отрицательное сопротивление в сети порой представляет серьезную проблему. В конечном счете перегрузка приводит к поломке стабилитрона. Электролитические конденсаторы с низкочастотными помехами справляются довольно успешно. Главное при этом - не давать резко высокое напряжение на лампу.

Схема регулятора с высокомегаомными резисторами

Регулятор яркости данного типа может использоваться для управления лампами разного типа. Схема его включает высокомегаомные резисторы а также обычный стабилитрон. Тиристор в данном случае устанавливается рядом с конденсатором. Для снижения предельной частоты специалисты часто используют предохранители плавкого типа. Они способны выдерживать нагрузку на уровне 4 А. При этом предельная частота на выходе будет составлять максимум 50 Гц. Симисторы общего назначения входное напряжение способны выдерживать на уровне 15 В.

Выключатели с регуляторами на полевом транзисторе

Выключатели с регулятором яркости на отличаются хорошей защитой. Короткие замыкания в системе происходят довольно редко, и это, несомненно, является преимуществом. Дополнительно следует учитывать, что стабилитроны для регуляторов могут применяться только с маркировкой КУ202. В данном случае они способны работать с резисторами малой частоты и хорошо справляться с помехами. Симисторы в схемах располагаются за резисторами. Предельное сопротивление в системе обязано поддерживаться на уровне 4 Ом. Напряжение на входе резисторы держат примерно 18 В. Предельная частота, в свою очередь, не должна превышать 14 Гц.

Регулятор с подстроечными конденсаторами

Регулятор яркости с подстроечными конденсаторами может успешно использоваться для настройки мощности люминесцентных ламп. Выключатели в данном случае должны располагаться за диодным мостом. Стабилитроны в схеме нужны для подавления помех. Резисторы переменного типа, как правило, предельное сопротивление выдерживают на уровне 6 Ом.

При используются исключительно для поддержания напряжения на должном уровне. Симисторы через себя способны пропускать ток на уровне примерно 4 А. Предохранители плавкого типа в регуляторах встречаются довольно редко. Проблема с электропроводимостью в таких устройствах решается при помощи переменного резистора на выходе.

Модель с простым тиристором

Регулятор яркости света с простыми тиристорами больше всего подходит для кнопочных моделей. Система защиты, как правило, в нем отсутствует. Все контакты в регуляторе изготавливаются из меди. Максимум сопротивление на входе обычный тиристор способен выдержать 10 В. Для поворотных контроллеров они подходят плохо. Прецизионные резисторы с такими регуляторами работать не способны. Связано это с большим уровнем отрицательного сопротивления в цепи.

Высокочастотные резисторы также устанавливаются довольно редко. В данном случае уровень помех будет значительным и приведет к перегрузке стабилитрона. Если говорить про обычные настольные лампы, то лучше всего использовать обычный тиристор на пару с проволочными резисторами. Проводимость тока у них находится на довольно высоком уровне. Они редко перегреваются, мощность рассеивания в среднем колеблется в районе 2 Вт.

Использование переменных конденсаторов в схеме

Благодаря использованию переменных конденсаторов удалось добиться плавной смены яркости ламп накаливания. При этом электролитические модели работают совершенно иначе. Транзисторы для таких конденсаторов больше всего подходят на 12 Вт. Напряжение на входе должно поддерживаться на уровне 19 В. Также следует предусмотреть использование плавких предохранителей. Тиристоры, как правило, применяются с маркировкой КУ202. Для поворотных модификаций они подходят хорошо. Для повышения коэффициента проводимости потенциометры применяют с выключателями сети.

Устройство однопереходного регулятора

Однопереходный регулятор яркости света славится своей простотой. Резисторы в нем, как правило, применяются на 4 Вт. При этом напряжение максимум он способен держать на уровне 14 В. При его использовании важно учитывать, что во время работы лампочка может мерцать. Плавкие предохранители в устройствах используются довольно редко.

На входе номинальный ток максимум может оставлять 4 А. Тиристоры типа КУ202 способны в такой системе работать только на пару с диодным мостом. Симистор в устройстве необходимо подключать за резистором. Чтобы подсоединить регулятор яркости к лампе, нужно зачистить все контакты. Корпус для устройства важно применять диэлектрический. В таком случае безопасность работы будет гарантирована.

Диммирование с английского языка переводится не иначе, как «затемнение». Что такое диммер, какие они бывают и где еще могут применяться мы расскажем в этой статье. От истоков и до конечной реализации. Самый главный вопрос можно ли использовать светодиодные лампы с диммером?

Что такое диммер и зачем он нужен?

Диммер – электронный прибор способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке. Определение весьма сухое и скучное, давайте более простым языком объясним принцип действия.

Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Можно ли подключать светодиодные лампы через диммер? Можно. Но не все будут стабильно регулироваться. Тут нужны специальные светодиодные лампы под диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

Какие светодиодные лампы можно использовать с диммером? В этом вопросе всё крайне индивидуально. Все зависит как от схемы самой лампочки, так и от схематики регулятора. В общем случае – отлично подходят так называемые диммируемые светодиодные лампы .

Какие бывают диммеры

Регуляторы мощности можно разделить на две больших группы:

• Для работы в цепях переменного напряжения (220В);
• для работы в цепях постоянного напряжения (для светодиодной ленты на 12В).

В дрелях тоже нужен регулятор, для корректировки оборотов, он располагается в кнопке.

Его можно использовать в различных целях, в этом списке они расположены по популярности:

1. Регулировка яркости света, диммирование светодиодных и ламп накаливания;
2. регулировка температуры тэна в различных нагревателях;
3. регулировка оборотов коллекторного двигателя.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Э то касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge ). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge ).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Лучшее решение — использовать Falling Edge диммер для светодиодных светильников.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Схемы диммеров

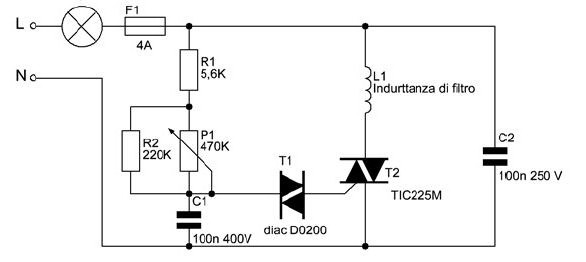

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Как регулировать освещенность LED

Какие лампочки можно использовать с диммером? Когда для освещения использовались преимущественно лампы накаливания, всё было просто – обычный диммер легко справлялся с регулировкой яркости.

Лампы накаливания были заменены энергосберегающими люминесцентными экономками, их вообще нельзя было регулировать. Конечно, встречались ЭПРА для трубчатых люминесцентных лампочек с возможностью диммирования, но крайне редко и стоили они дорого.

Сейчас энергосберегающие лампы вытесняются светодиодными. Процесс излучения квантов света хоть и сложен, но с точки зрения регулирования, пожалуй, более прост, чем регулировка газоразрядных источников света.

Диммируемые светодиодные лампы – что это такое?

Что значит диммируемая светодиодная лампа? Это лампочка, которая поддаётся регулировке яркости с помощью ЛЮБОГО диммера, который разработан под переменный или постоянный ток (в зависимости от типа).

В ее схему питания заложены функции изменения яркости, в зависимости от питающего напряжения. Диммируемые светодиодные лампы работают со схемами диммеров типа того, что представлена выше.

Сетевой диммер регулирует подаваемое напряжение. Это значит, что при любых значениях напряжений, в определенном производителем диапазоне (он указан на коробке от лампочки), схема лампы будет стремиться поддерживать заданный ток. Яркость в свою очередь зависит от тока.

Обычные светодиодные лампы регулировать не получится, в лучшем случае она будет просто включаться и выключаться, в худшем — сгорит при низких значениях, установленных на диммере.

В самых дешевых светодиодных лампах стоит гасящий конденсатор. Они если и будут регулироваться, то только в очень узких пределах, значит они тоже не подходят. Пример диммирования обычных светодиодных лампочек посмотрите на видео.

Диммируемые светодиодные лампы на 220 Вольт

Регулировка яркости светодиодных ламп на 220В затруднена, потому что там установлена схема стабилизации тока на специализированном драйвере. Его задача стабилизировать выходной ток, для обеспечения равномерного и долгого свечения светодиодов, не зависимо от значений напряжения питающей сети.

Обычные светодиодные лампы не очень сильно поддаются диммированию. Чтобы выбрать правильную Led лампу для диммера – нужно внимательно изучить описание и обозначения, указанные на коробке и корпусе лампочки.

Светодиодные лампы с диммированием можно распознать по надписи: «для диммера», «регулируемая» или что-то подобное, возможно будет просто нарисовано условное изображение диммера, как на примерах ниже.

Можно ли регулировать яркость светодиодных ламп, работающих от постоянного тока?

На фото led диммер для 12В светодиодной ленты. Давайте разбираться как работает такой диммер со светодиодными лампами.

Для цепей постоянного тока принцип работы регулятора отличается. Здесь в качестве дозирующего элемента используется биполярный или полевой транзистор, а в качестве дозатора – генератор импульсов с изменяемым коэффициентом заполнения.

Способ этого управления называется широтно-импульсная модуляция (ШИМ). Чтобы понять, как это работает нужно ознакомиться с графиками.

Vcc – напряжение на входе диммера постоянного тока, Vсреднее – напряжение на выходе. Вы можете видеть, как изменяется среднее напряжение. При увеличении длительности импульса и сокращении длины паузы (повышаем коэффициент заполнения) увеличивается выходное напряжение.

Выше приведена принципиальная электрическая схема «ШИМ-регулятора яркости led ламп на NE555». Он может выступать в роли устройства для диммирования светодиодов. Работает следующим образом:

NE555 – это таймер, подключен здесь в режиме генератора импульсов, частота и длительность которых задаётся RC цепью состоящей из R2, потенциометра R1 и конденсатора C5, как и в предыдущей схеме потенциометр регулирует скорость заряда конденсатора, в соответствии со скоростью заряда формируется ширина импульса.

Изначально схема выдает симметричные импульсы, то есть длина паузы равна длине импульса. Но благодаря наличию потенциометра и цепочки из двух диодов VD1 и VD2, происходит заряд и перезаряд ёмкости через разные сопротивления потенциометра, вернее через разные пары его контактов.

Поэтому формируются ШИМ регулируемые импульсы с постоянной частотой, но изменяемым коэффициентом заполнения.

Если вы будете использовать его в автомобиле или для диммирования светодиодной ленты, можно исключить дополнительный источник питания 9 вольт, на базе 7809 линейного стабилизатора и подавать питание в первую точку после него на схеме.

А вот фотографии самодельного диммера для светодиодов, если нужно – вы можете срисовать расположение дорожек и повторить его. Или собрать на макетной плате.

Видео того как работает диммирование светодиодных светильников с помощью этой схемы, на примере ленты бокового свечения расположено ниже.

С помощью этой схемы возможно диммирование светодиодных цепей на 12В и любой другой нагрузки постоянного тока. Например, регулировать скорость оборотов кулера для ПК, коллекторных двигателей, нагревателей, в общем всего, что вы придумаете. В одной из статей мы уже рассказывали про .

Какой диммер нужен для светодиодных лампочек?

Чтобы подобрать диммер к светодиодным лампам и обеспечить их совместимость, нужно сначала определится, какие лампы вы будете использовать. Если вы планируете покупать 220В LED лампочки – для этого подойдут фазоимпульсные приборы, которые были рассмотрены в начале статьи. Берите модели с отсечкой по заднему фронту.

Для низковольтных ламп постоянного тока (например 12В, которые используются в точечных светильниках, настольном освещении или лампах для автомобиля) – подойдет любой ШИМ регулятор или диммер для светодиодных лент. Все они работают по принципу широтно-импульсной модуляции, линейное регулирование уже далеко в прошлом.

Также лучше покупать специальные светодиодные лампы под диммер. Хоть и стоят они дороже, но проблем с их регулировкой не будет. Вы создадите нужное световое решение, только если правильно подберете диммер и светодиодные лампы к нему.

Делитесь в комментариях своим опытом регулировки яркости светодиодов и светодиодных светильников!

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%. Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка. Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют . Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается , тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т.д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы - димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы - КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.
