Одним из самых популярных видов замков для межкомнатных дверей является конструкция с защелкой. В силу разных обстоятельств этот механизм, как и любой другой, может ломаться. Чтобы устранить неисправность, его нужно будет разобрать. Также знания устройства замка межкомнатной двери может пригодиться в ходе его монтажа. Поэтому особенности механизма следует рассмотреть еще перед установкой. Об устройстве замков пойдет речь далее.

Устройство замка межкомнатной двери с защелкой (фото представлено далее) следует знать тем мастерам, которые хотят выполнить ремонт такого механизма.

Это довольно простая работа, но она требует внимательности. Нужно разобрать замок, опираясь на знания о его устройстве, в следующих случаях:

• Заедает механизм. Иногда из-за усадки дверного полотна при закрывании или открывании двери возникают определенные проблемы. Также периодически замок потребуется смазывать, чтобы избежать заедания. В этом случае также обязательно знать устройство замка межкомнатной двери с защелкой.
• Поломка. Со временем детали механизма изнашиваются под воздействием силы трения и прочих неблагоприятных факторов. Даже новый замок может быстро сломаться, если с ним грубо обращаться. Поломка требует разборки замка и замены, вышедшей из строя, детали.
• Замена замка. Это может потребоваться сделать, если в комнате был сделан ремонт, а старая ручка не гармонирует с интерьером. Также заменить замок может потребоваться, если нужно установить современный механизм. Из-за поломки также потребуется его менять.
• Перестановка. Если была установлена новая межкомнатная дверь, можно установить на нее старый замок.
• Потерялся ключ. Если система сложная, нужно установить новый замок. Для этого старую конструкцию разбирают. В противном случае попасть в комнату будет невозможно.

Во всех перечисленных случаях нужно знать, как устроена такая система. В противном случае можно повредить, сломать действующий замок.

Разновидности

Устройство дверного замка межкомнатной двери может несколько отличаться в соответствии с видом изделия. Существуют следующие типы межкомнатных замков:

• Фалевые. Язычок в конструкции, который запирает дверь, имеет скошенную форму. Он входит в углубление на противоположной стороне. Язычок установлен на пружине, что позволяет ему втягиваться в посадочное отверстие при закрытии двери. Попадая в углубление, он вытягивается вперед. Чтобы открыть дверь при наличии этого механизма потребуется повернуть или нажать ручку. Это довольно распространенное устройство замка.
• Роликовые. Этот тип конструкций применяется для межкомнатных дверей с пружинными петлями. Здесь вместо язычка установлен ролик. Он также установлен на пружине. При закрывании створки он входит в соответствующее углубление. Так фиксируется дверь. Если потянуть за ручку, ролик прокрутится и выскочит из углубления. Так можно будет открыть дверь.
• Магнитные. Это простая конструкция. Устройство замка межкомнатной двери с позволяет применять эту разновидность, например, в детской. На одной стороне двери установлен магнит, а на дверном косяке - металлическая пластина. При закрывании они притягиваются. Чтобы открыть дверь, нужно слегка потянуть за ручку. Магнит может выполнять функцию язычка. В этом случае он подвижный, что делает конструкцию похожей на фалевый замок.
• С фиксатором. В этом случае при использовании защелки можно закрыть дверь. Ее нельзя будет открыть с противоположной стороны. Устройство замка межкомнатной двери с фиксатором подходит для ванной комнаты, туалета. Защелка может располагаться на ручке или под ней. Также она может быть установлена в отдельной розетке.

Внутреннее устройство замка межкомнатной двери характеризуется относительной простотой. Конструкции, в состав которых входит защелка, являются наиболее простым, универсальным вариантом. Замки с защелкой часто устанавливают на недорогих полотнах. Но порой можно встретить такие запорные конструкции и на дорогих дверях.

Простой механизм имеет цилиндр и язычок. Они находятся в замках, которые устанавливают в жилых комнатах. Чаще всего их монтируют на дверное полотно спальни или гостиной, а также кухни. Возможности защелки в простой конструкции довольно ограниченные. Однако они помогут дверному полотну не открываться. Створка будет находиться в закрытом положении.

Простота устройства такого замка является его преимуществом. Даже при заклинивании механизма такую дверь будет относительно несложно открыть. Ремонт также можно будет легко выполнить своими руками. Если конструкция будет более сложной, для устранения поломки потребуется более серьезное вмешательство в конструкцию.

Представленные простые механизмы выполняют возложенные на них функции в жилых помещениях. Они не могут защитить от серьезных вторжений, но для подобной сферы применения этого и не требуется. В таком механизме нет секретки, которую можно было бы открыть ключом. Но, повернув защелку, можно будет зафиксировать язычок двери в требуемом положении.

Устройство ручки замка межкомнатной двери представленного типа также особое. В ней может быть предусмотрено наличие защелки. Нажав на ручку, можно вывести язычок из посадочного места на лутке. Стоимость таких замков относительно невелика. Поэтому такие ручки с защелками пользуются большим спросом.

Устройство дверного замка межкомнатной двери может быть и более сложным. Если в конструкции предусмотрен фиксатор, такая конструкция является более совершенной. В таком устройстве есть не только язычок, но и специальный механизм. Он фиксирует защелку в нужном положении. За открытие и закрытие отвечает язычок.

Фиксатор удерживает дверь в закрытом положении. Это запорное устройство позволяет полностью закрыть створку изнутри. Если подобный механизм заклинит, разобрать такой замок будет довольно сложно. Его основной задачей является удержание дверного полотна в закрытом положении.

Механизм с фиксатором монтируют в ванной комнате или санузле. Довольно часто такие замки устанавливают в офисах, в кабинетах. Именно назначение помещения часто предопределяет выбор замка.

Так как механизм с фиксатором вскрыть довольно сложно, рекомендуется приобретать механизм средней и высокоценовой категории. Дешевые замки могут быстро выйти из строя, что приведет к возникновению многих проблем. При покупке нужно обратить внимание, как перемещается язычок. Он должен двигаться плавно. В противном случае изделие некачественное. Также требует внимания механизм возврата фиксатора в исходное положение.

Устройство замка межкомнатной двери с защелкой может быть разным. Это зависит от типа исполнения ручки, способа крепления ее к полотну. При этом запирающий механизм может быть кнопочным или рычажным. Второй из названных вариантов можно чаще встретить в продаже. Они удобнее и надежнее.

Основные части механизма

Рассматривая устройство замка межкомнатной двери, следует отметить основные его элементы. Это поможет починить механизм.

Базовая комплектация включает в себя следующие части:

1. Замок. Это внутренний механизм, который блокирует створку внутри проема. Основным элементом замка является ригель. Это и есть защелка или фалевый язычок.
2. Штифт с четырьмя гранями. Он выступает наружу из полотна. При помощи этой детали приводится в движение внутренний механизм. Штифт соединяется с рукояткой, независимо от ее конфигурации.
3. Рукоять. На нее надавливают или ее поворачивают, чтобы открыть или закрыть дверь.
4. Декоративная накладка. Этот элемент конструкции закрывает крепежные элементы, придавая ручке эстетичный вид.

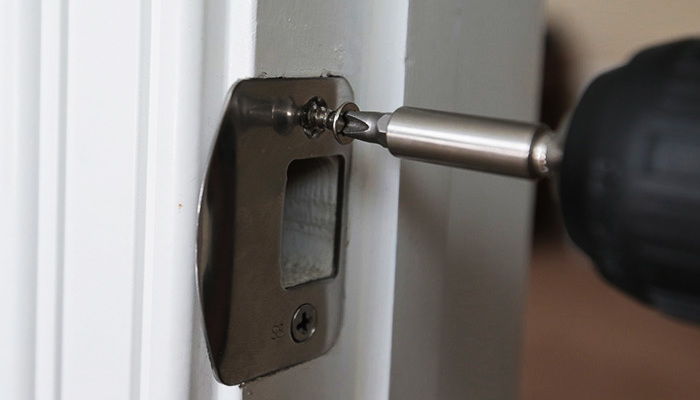

5. Ответная часть. Этот элемент находится на коробе. Ответная часть является пластиной, которая прикрывает отверстие в лутке. В ней есть углубление для фалевого язычка.

Разобрав эти детали, можно найти причину неисправности. Устранив поломку, можно собрать конструкцию в обратном порядке.

Как разобрать замок с ручкой или защелкой?

Механизм с ручкой имеет относительно несложное устройство. Для врезки замков в межкомнатные двери чаще всего выбирают именно эту систему. Здесь может быть защелка без блокировки или более сложный механизм. Здесь может даже применяться ключ.

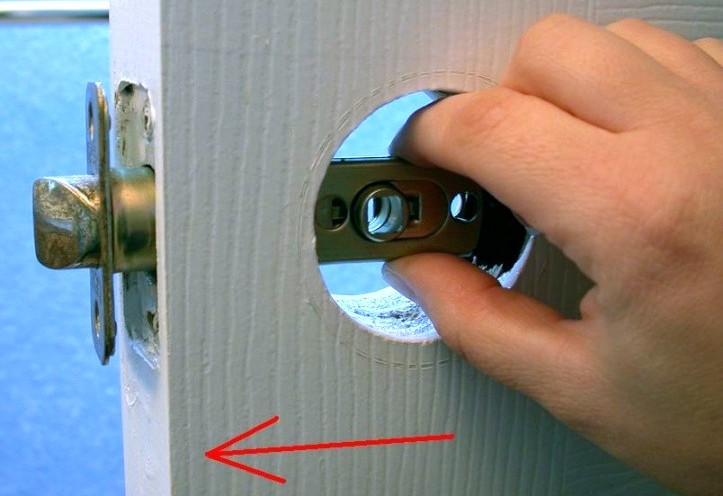

Чтобы починить фурнитуру, нужно сначала снять ручку. Для этого нужно открутить винт, который находится снизу или сбоку ручки. Для этого используют отвертку. В некоторых моделях ручек придется воспользоваться шестигранным ключом.

Далее можно будет демонтировать накладку, которая закрывает крепежные элементы. Винты нужно выкрутить отверткой. Если под рукой есть шуруповерт, можно использовать его. Ручка снимается вместе с осевым штифтом. Это позволит получить доступ к механизму замка.

Нужно открутить пластину, которая находится на торце. Ее удерживают от 2 до 4 винтов. Это позволит извлечь язычок и все остальные детали механизма. Их просто слегка подталкивают внутрь. Внутреннюю часть механизма можно будет достать через отверстие, где до этого была смонтирована ручка.

Устройство замка межкомнатной двери может иметь защелку. Принцип работы такой конструкции во многом похож на механизм с ручкой. Сначала снимают часть с фронтальной стороны двери. Со стороны заглушки откручивается винт. Механизм нужно аккуратно снять, в том числе и с противоположной стороны.

Также нужно открутить торцевую пластину, и через отверстие от ручки проталкивается внутренняя конструкция.

Ремонт сложного замка

Зная устройство замка межкомнатной двери, можно выполнить его ремонт. Могут возникнуть трудности, если нужно разобрать механизм с более сложными элементами. Например, такой замок может иметь ключ. К категории таких замков относятся сувальдный и цилиндровый.

Второй из названных механизмов можно будет снять с двери, если открутить торцевую пластину. Дальше можно будет демонтировать лицевую часть. При помощи отвертки нужно аккуратно подвинуть замок. Внутренний механизм можно будет извлечь с посадочного места.

В конструкции может быть предусмотрена фиксация личинки. Ее потребуется немного провернуть ключом. Нужно выставить такое ее положение, чтобы она не мешала движению замка. Нужно действовать аккуратно, так как можно повредить внутренние детали.

Сувальдный замок еще проще при разборке. Сначала также откручивается пластина, а затем механизм пододвигается к краю. Когда будет высвобождена небольшая часть конструкции, ее просто подхватывают руками. Можно поддеть ее отверткой. Действовать также нужно осторожно, так как можно повредить внутренние детали механизма.

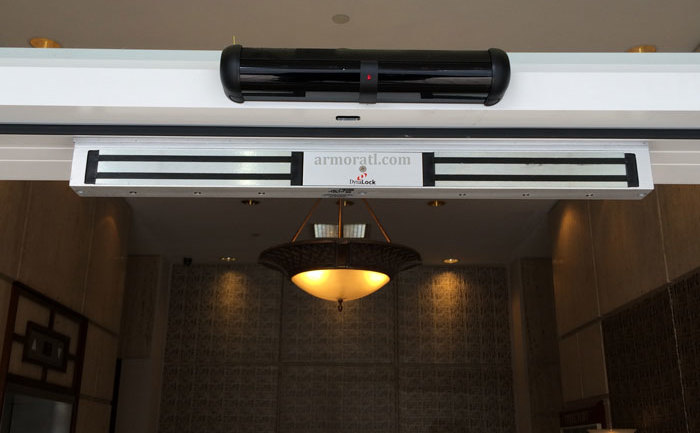

Некоторые особенности имеет устройство магнитного замка для межкомнатных дверей. Это довольно недорогой тип механизмов, так как они обладают несложной конструкцией. Они просты и комфортны при эксплуатации. В конструкции отсутствуют подвижные детали.

Внутри магнитного замка находится ферритовая сердцевина. Она срабатывает только в тот момент, когда створка будет закрыта. С обратной стороны находится планка, которая имеет обратный заряд. Она должна находиться в правильной позиции. Язычок в этом случае не будет выдвигаться из торца.

Механизм в этом случае срабатывает под действием магнита. Чтобы открыть такую дверь, нужно изменить расположение рычага. Он контролирует язычок. Он прикрепляется при помощи магнита к противоположному отверстию. Так как устройство такого замка очень простое, в нем практически нечему ломаться. Даже если дверь просядет, она сможет закрываться при помощи такого замка.

Особенности установки

Чтобы установить представленную разновидность механизмов, стоит рассмотреть эту процедуру на примере. Для этого можно изучить устройство замка «Апекс» для межкомнатных дверей. Самой популярной его разновидностью является накладная модель 5300-МС. В этом случае не нужно подготавливать отверстие в торце двери и лутке.

Сначала нужно отметить место установки фурнитуры. Это можно сделать на вертикальной или горизонтальной части дверной коробки. Ответная пластина устанавливается на створке. Здесь также нужно нанести соответствующую разметку.

Дальше приклеивается к поверхности трафарет. Он позволит определить, сколько отверстий нужно будет сделать для установки. Также нужно определить нужный диаметр крепежей. Дальше можно будет установить ответную пластину.

Когда все размеры будут перепроверены, проводится установка. Сначала монтируется ответная пластина. После этого проверяется работа запорного механизма.

Самым сложным и высокотехнологичным механизмом обладают электронные замки. Их еще называют смартлоками. Здесь предусматривается не только наличие механической части, но и электроники. Такие замки могут быть накладными или наружными. Принцип действия таких механизмов прост.

Замок имеет панель с наружной стороны. Здесь указаны цифры от 0 до 9. Сначала в программу вносится код. Система будет распознавать определенную комбинацию из цифр. Нужно будет ввести пароль, а также повернуть ключ. Если такой замок устанавливается для межкомнатной двери, он предусматривает блокировку ключа, если пароль был введен неправильно.

Электроника питается зарядом встроенной батареи. Если она сядет, открыть дверь можно будет физическим ключом. В продаже есть модели, которые реагируют на специальную кодовую карту. Самостоятельно отремонтировать такую разновидность замков будет сложно. Эту работу нужно доверить профессионалам.

Замок врезной с ручкой может отличаться по размерам, форме и материалу, из которого он изготовлен Дверной замок – конечно же, неотъемлемая часть дома. Установка эта должна быть качественной, прочной, надежной. Все замки условно разделяют на три группы – врезные, накладные, навесные. Врезной замок для дверного проема выбирают очень часто.

Виды замков с ручкой

По типу механизма дверные замки бывают сувальдные, дисковые, цилиндровые, биометрические. Сувальдная конструкция включает в себя составные части, в числе которых секретная деталь. Она представлена в наборе из нескольких пластин, и в совокупности это надежный механизм защиты. Такой секретный механизм обеспечивает слаженную работу пластин с фигурными вырезами, при открытии они совмещаются выступами там, где бородка ключа.

Ручку замка следует выбирать в зависимости от стиля интерьера

Строение сувальдного типа хоть и отличается простотой, тем не менее, принцип работы обеспечивает высокую степень надежности. Правда, такая конструкция все же имеет и недостаток. А именно, устроен он так, что имеет большой размер скважины, то есть у потенциального вора есть возможность проверить свои отмычки.

Но волноваться не стоит, если вы решили выбрать именно сувальдный замок. Сегодня выпускаются не только простые модели, но и механизмы, оснащенные специальной защитной системой. Потому взломщики вряд ли смогут попасть в нужные пазы. И механизм, когда его пытаются открыть взломщики, блокируется путем отмычки.

Цилиндровые и дисковые замки

Цилиндровые замки называются так, потому что в состав конструкции входит цилиндр. И поворот этого цилиндра, а значит, открытие осуществляется поворотом в основе ключа. Такие замки часто используют в быту, кто-то называет их советские, что в данном случае означает не современные, с малой степенью надежности.

Дисковый замок современным не назовешь, поворот ключа приводит в движение диски, вот и вся схема. Но если дисковый вид с ручкой, то противовзломная защита у него не самая плохая.

Таким образом, дисковые и цилиндровые замки:

• Не являются современными моделями;
• Элементы их надежны, но не настолько, чтобы справиться с механизмом не могли опытные взломщики;
• Вор может просто вырвать личинку замка, чтобы вскрыть запорное устройство;
• Потому не стоит тратиться на дорогие модели с цилиндровым или дисковым механизмом, они того не стоят.

При покупке цилиндрового замка стоит попросить у продавца документы, подтверждающие его качество

Если же вам и нужен недорогой замок, и его вы собираетесь поставить там, где низка вероятность взлома, можно приобрести что-то из дешевой китайской продукции. Элементы там простые, открыть/закрыть легко, сборка несложная. Посмотрев на модель таких замков в разрезе, можно убедиться, что это не самый надежный встроенный механизм.

Врезной замок межкомнатный: устройство и конструкция

Схема такого замка сочетается с ручкой. То есть, оснащен он не только защелкой, но и выходом на рукоятку. Она же и приводит фалевый язычок в движение, это происходит благодаря ее соединению с поворотным штифтом. Механизмы в зависимости от типа ручки могут быть поворотными круглыми, нажимными и типа нобы.

Замочная конструкция межкомнатных дверей состоит из:

• Затвора;
• Двигающей пластины;
• Рычага;
• Пружины;
• Защелки;
• Корпуса.

Для межкомнатных дверей можно выбирать более дешевые врезные замки, чем для входных

Замки межкомнатных дверей (или как иначе называют эту конструкцию – внутренний замок) нельзя назвать полноценной запирающей конструкцией. Все же это не то же самое, что замок для входной двери. Межкомнатный замок состоит из ручки, декоративных накладок, ригеля и блокирующего механизма. Детали в том, что у личинки такого замка внутренней структуры нет. То есть разблокировать механизм несложно, и собрать/разобрать его не так трудно.

Устройство замка металлической входной двери

Для входной железной двери (или деревянной) используются конструкции накладного типа, встроенного и врезного. Большинство современных замков – это врезные конструкции. Он вкладывается внутрь дверного полотна и может соединяться с ручкой.

Входную дверь без надежной запирающей фурнитуры не оставишь. Основная часть врезной модели врезается же в дверное полотно. Получается, что наружу выходит только скважина для ключей. Ответная часть такого звонка имеет вид пластины, она врезается в короб напротив. Так осуществляется монтаж врезной системы на любые входные двери.

Классификация: виды ключей для замков

Самые распространенные – это английские ключи. Но надежность у них невысокая. У английского замка ключ плоский, имеющий бугорные нарезы на одном ребре и продольную ямочку. Нарезы при этом упираются в маленькие штифты в замке, а потом утапливают их на некоторую глубину.

При покупке замка вы получаете несколько комплектов ключей

Нельзя назвать надежными и крестовые ключи. Только секретов на болванке такого ключа больше. В английских замках только снизу пины в личинке. А вот в крестовом замке они имеются с четырех сторон. Такие ключи имеют четыре грани, напоминают они, если посмотреть на чертеж, отвертку. Потому сделать отмычку и открыть такой замок взломщику не трудно.

Что такое финские ключи:

• Это половинка круглого стержня, который обрезан поперек, с неглубокими проточенными пазами;
• Этот тип замков-ключей вскрыть тоже не трудно;
• На прочном железном стержне можно повторит форму ключа без секретов, и даже новичок-взломщик своими руками сделает такую отмычку.

Самые надежные ключи – сувальдные и перфорированные. На перфорированные ключи наносят небольшие ямки, выемки, дырочки. Есть даже ключи с магнитными вставками и плавающим пином. Взломать такую систему сложно, особенно если цилиндр замка защищен специальной скобой, а в комплекте идут перфорированные ключи с секретной картой хозяина.

Подробная картинка: английский замок дверей

Это на самый надежный цилиндровый замок. С другой стороны, считается, что он и не подвергается особым рискам, то есть используют его в быту. Но зато конструкция простая, ее несложно отремонтировать.

Английский замок отличается отличными эстетическими качествами и надежностью

В чем преимущества английского замка:

• Если ключи потерялись или сломалась сердцевинка, установить новый сердечник совсем несложно;
• Замок компактный, как и ключи к нему;
• Можно в один механизм вставить другой сердечник.

К недостаткам относятся те же скромные показатели защиты. Потому чаще такой замок используется с дополнительными системами защиты, конечно, не конструкциями кнопочного уровня, но каким-то дублирующим более надежным замком. А иногда имеет смысл установить силовые засовы на входную дверь.

Замочный механизм для пластиковой двери

Запирающий механизм может быть однозапорным и многозапорным. Однозапорный замок отличается только одной точкой запирания, то есть он не обеспечит надежную защиту и плотное прилегание двери. Многозапорная конструкция – это запирающий механизм для двух-, а то трехточечного запирания двери.

Замки для пластиковых дверей могут частично пластиковыми, либо целиком металлическими. Последний вариант более распространенный, так как имеет высокую прочность. В остальном же выбор идет по тем же критериям: тип замка, механизм и т.д. Это может быть авто-замок, и замок, который закрывается только ключами.

Замочный механизм для пластиковой двери можно купить в специализированном магазине или в интернете

Многие специалисты уверяют – дело не в том, английский замок, финский или французский. Самый надежный способ защиты заключается в комбинированной замочной системе. Когда совмещаются разные виды замков, то чисто теоретически быстро справиться с ними взломщику будет очень тяжело. Например, устанавливается цилиндровый замок и сувальдный замок. Одним набором отмычек здесь не отделаешься.

А еще проще – поставить внутри обычную старую добрую защелку. Защелку закрыть легко всегда. Да и будет это дополнительной защитой, когда хозяин дома.

Ну и есть простые правила безопасности: если на площадке три двери, и ваша выглядит самой дорогой, это не остановит взломщика. Ему не так страшно не справиться с конструкцией, как не попытать счастья попасть именно в эту, судя по всему богатую квартиру. И, конечно, не нужно показывать ключи на публике, современные взломщики могут сделать отмычку просто по фото, сделанным на телефон. Будьте осторожны и предусмотрительны.

Разновидности замков врезных с ручкой для входных дверей (видео)

Современный замок оснащен не только пружиной, защелкой и другими известными элементами, это может устройство с секретной картой владельца и т.д. Потому выбор велик, вопрос возможностей и приоритетов.

Удачного выбора и крепких замков!

Похожие материалы

Дверной замок должен отвечать требуемым критериям надежности. Внутреннее устройство замка двери – это один из главных факторов, учитываемых при выборе запирающего механизма.

Виды современных замков

Прежде чем приступать к изучению устройства замка, надо определиться с видами запирающих устройств, которые можно приобрести в магазинах в настоящее время.

Все замки можно разделить на несколько типов:

• механические устройства, открываемые при помощи ключей;

• электронные замки, открываемые при воздействии на запирающий механизм сигнала, выдаваемого брелком, картой или иным устройством;

• электромеханические, сочетающие в себя возможности открытия ключом и специальным устройством, подающим определенный сигнал;

• кодовые замки, которые открываются при наборе определенного кода. Наиболее часто используются для .

Каждый замок может быть выполнен из различных материалов, и иметь разную степень защиты. Все замки можно разделить еще по одному признаку, а именно, по способу установки на дверь. Выделяют такие виды:

• врезные замки. Основной корпус замка расположен внутри дверного полотна. Такие замки применяются для входных дверей в помещения, на межкомнатных дверях и так далее. Врезные замки считаются самыми устойчивыми к взлому, так как подобраться к рабочей конструкции без снятия двери невозможно;

• накладные замки. Корпус замка устанавливается на дверное полотно. Снаружи замок открывается ключом, а изнутри защелкивающимся механизмом;

• навесные замки. Преимущественно используются для дверей подсобных помещений, . Запирают две металлические дужки, одна из которых прикреплена к дверному полотну, а другая к косяку двери.

Все типы замков могут быть кодовыми, механическими, электронными или электромеханическими.

Типы современных замков и их устройство

Типы замков определяются исходя из устройства запирающего механизма, при этом различают:

• цилиндровые замки;
• сувальдные замки;
• реечные замки.

Цилиндровые замки

Название цилиндровые замки получили, опираясь на вид рабочего механизма, имеющего форму цилиндра. Схема дверного замка цилиндрового типа представлена на рисунке ниже.

Цилиндровый механизм состоит из ряда элементов:

• корпуса, изготовленного из высокопрочной стали;
• отверстия для ключа;
• сердечника, в котором расположены штифты;
• стопорного и кодовых штифтов.

Цилиндровые запирающие механизмы в зависимости от расположения штифтов внутри цилиндра могут быть:

• однорядными – штифты в запирающем цилиндре расположены в один ряд;
• двухсторонними – запирающие штифты расположены в два ряда. Ключ к такому замку имеет двусторонние насечки;
• устройствами с поворачивающимися штифтами. В отличие от предыдущих видов штифты могут не только опускаться и подниматься, но и вращаться вокруг своей оси;
• крестообразными – замочная скважина и ключ от замка напоминают форму креста. Внутри цилиндра штифты расположены в три или четыре ряда;
• устройствами с коническими ключами. Штифты в запирающем цилиндре расположены в нескольких плоскостях, что придает устройству повышенную степень секретности.

Подробнее об устройстве и выборе цилиндрового замка можно посмотреть на видео.

Цилиндровые замки считаются достаточно надежными. Основным преимуществом данного типа запирающих устройств является возможность смены цилиндра при выходе его из строя или утрате ключей. При этом менять весь замок нет необходимости.

Сувальдные замки

Работа сувальдного замка основывается на выставлении пластин, носящих название сувальды в определенном порядке. Устройство дверного замка сувальдного типа включает в себя:

• ригельные засовы, которые приводятся в действии при выставлении сувальд в определенном порядке;
• пластину, к которой крепятся сувальды;
• отверстие для ключа;
• сами пластины.

Чем большее количество сувальд имеет замок, тем выше степень его надежности.

В настоящее время выпускаются два вида сувальдных замков:

• с односторонними ключами. Являются наименее надежными, поэтому постепенно перестают выпускаться;
• с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится активным то с правой, то с левой стороны, что значительно увеличивает секретность устройства.

Надежный сувальдный замок должен иметь:

• не менее 6 запирающих пластин. Шесть сувальд можно расположить приблизительно в 100 000 различных комбинаций, а восемь имеют приблизительно 250 000 вариаций;
• дополнительные накладки, защищающие рабочий механизм от высверливания;
• усиленные ригели, не поддающиеся распиливанию;
• ложные пазы, направляющие взломщика на неверное определение задуманной конструкции;
• сменный блок сувальд на случай утраты ключей или дополнительную опцию перекодирования. Произвести перекодировку можно без участия специалистов. Для этого в комплекте замка должен быть специальный ключ, изготовленный в виде буквы Г и запасной комплект ключей.

Реечные замки

Реечные замки не обладают повышенной степенью секретности. Они применяются для гаражных ворот, калиток, подсобных помещений.

Схема замков дверей реечного типа включает в себя:

1. пружины, приводящие в действие запирающий ригель;
2. ригеля. Устройство представляет собой металлический брусок прямоугольной формы с обеих сторон, на котором сделаны пазы;
3. отверстия, в которое вставляется ключ;
4. внешний засов.

Ригельный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В противном случае запирающий механизм невозможно сдвинуть со своего места.

В зависимости от вида замка он может иметь один, два или три ригеля. Преимущественно используются механизмы с двумя запирающими брусками.

Самыми большими недостатками ригельных замков являются низкая устойчивость к взлому и высокая стоимость изготовления дубликатов ключей.

Таким образом, при выборе замка следует руководствоваться определением внутреннего устройства запирающего механизма, которое влияет на степень секретности. Для наибольшей защиты специалисты рекомендуют использовать несколько замком и обязательно разного типа. Оптимальным сочетанием является установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой – накладным.

Хотите иметь свое собственное пространство и быть убежденным, что в него никто не проникнет? Тогда установка замка в межкомнатную дверь – это для вас единственно правильное решение. Сделать это можно самому, не прибегая к посторонней помощи. Важно только правильно подобрать фурнитуру. Она должна быть высокого качества, соответствовать интерьеру по форме, цвету и дизайну.

Выбираем замок для межкомнатной двери

По функции и конструкции выделяют несколько разновидностей дверных замков:

• обычная защелка или фалевый замок;
• защелка с фиксатором;
• врезной;
• магнитный;
• накладной;
• шпингалет;
• щеколда;
• сувальдный.

Это наиболее примитивный вид замка, который используется практически во всех межкомнатных дверях. Он представляет собой незамысловатую конструкцию, состоящую из цилиндра и пластикового или металлического язычка. Нередко такой механизм монтируют вместе с ручкой, которая управляет язычком.

Защелка – самый простой механизм, устанавливаемый на межкомнатные двери

Назначение фалевого замка – держать дверь закрытой. Обычная защелка проста, надежна при эксплуатации, характеризуется широким выбором дизайна . Однако из-за чрезмерно простого механизма, она не нашла широкого применения.

Защелка с фиксатором . Она считается вариацией обычной защелки, которая оснащается дополнительно фиксатором. Он блокирует движение ручки. Различают два вида: рычажный и кнопочный. Первый вид более практичный, надежный. Кнопочный замок ничуть не хуже, но с ним может быть такая неприятная ситуация как случайное захлопывание двери.

Защелка с фиксатором обладает рядом преимуществ: простой монтаж, несложная конструкция, широкий выбор моделей. Недостатком такого замка является слабый механизм фиксации.

Покупая изделие, обращайте внимание на то, чтобы движения язычка были плавными и возвращает ли пружина его внутрь двери.

В народе его прозвали механизмом с личинкой для ключа. Внешне он похож на замок для уличных дверей, но обладает более простой конструкцией. В состав устройства входят цилиндр и замочный блок.

Врезные замки отличаются надежностью и долговечностью

Цилиндр бывает двух видов: «ключ-ключ» и ключ-вертушка». Первый устанавливают в том случае, если замком пользуются изредка. Второй, наоборот, подходит для более частого использования.

Врезными замками закрывают спальни, кабинеты, кладовые. Они надежно защищают от проникновения, долговечны, редко ломаются . Если говорить о минусах устройства, то сюда можно отнести сложность монтажа и зависимость параметров устройства от толщины двери.

Если можете себе позволить раскошелиться, то эта разновидность замка для вас. Он предназначен в первую очередь для помещений, в которых должно быть максимально тихо: спальни, детские, кабинеты.

Магнитный замок отличается бесшумностью, но стоимость его достаточно велика

Бесшумная работа обеспечивается за счет его конструкции, состоящей из ригеля, ответной планки, магнита, футляра под магнит. Ригель притягивается к ответной планке с магнитом, которая расположена на коробке.

Наряду с достоинствами изделия есть недостатки. Во-первых, это внушительная стоимость замка. Во-вторых, замковый корпус по своим размерам не очень компактный, из-за чего выглядит громоздко.

Накладной замок . Изделия этого вида по праву можно назвать раритетом. Однако, несмотря на это, спрос на него по сей день не падает из-за простоты механизма и несложной установки.

Нынешние модели могут похвастаться удобным корпусом. Устройство монтируется с внутренней или наружной стороны двери, обеспечивая тем самым защиту от неожиданного проникновения.

Первоначальным назначением замка было закрепление одной из створок двойных дверей. В настоящее время его устанавливают преимущественно в ванной, туалете.

Шпингалет устанавливается в ванных комнатах

Принцип работы данного изделия такой простой, что с ним справится даже маленький ребенок. Его монтаж не требует специальных знаний и опыта.

Щеколда . Это простейший вид замка. Щеколдой называют металлическую пластину с выдвигающимся рычагом. Ее ставят как основной или вспомогательный замок.

Механизм получил широкое распространение благодаря высокой степени надежности и защиты. Его используют как для уличных, так и для межкомнатных дверей.

Для фиксации засова в механизме применяются пластины (сувальды) с разнообразными по форме пазами.

Сувальдный замок обладает высокой степенью защиты

Для каждой пластины подходит соответствующий профиль бородки ключа. Замок отроется лишь тогда, когда сувальды станут в правильное положение и освободится паз для прохождения засова .

Если вы сделали свой выбор в пользу стильного, но простого замка, можете браться за работу.

Инструменты и материалы

Для установки механизма понадобятся следующие материалы:

• ручки любой формы (круглые, в форме буквы «Г») – 2 штуки;
• цилиндровый механизм с пружиной;
• винты для крепления, которые соединяют цилиндровые механизмы;
• ригели;
• розетки для закрытия цилиндровых устройств – 2 штуки.

Кроме материалов, для работы нужен небольшой комплект инструментов:

• простой карандаш;
• рулетка;
• дрель;
• офисный ножик;
• стамески на 0,1 и 0,2 см;
• перьевое сверло 2,3 см;
• сверло на 0,2 см;
• коронка на 5,4 или 5 см исходя из толщины двери;
• скотч малярный;
• молоток.

Если чего-то из перечисленных инструментов не оказалось дома, придется докупить. Стоимость у них невысокая, а в хозяйстве всегда пригодятся.

Монтаж замка

Поставить механизм самостоятельно не составит большого труда. Нужно только забыть про спешку, быть достаточно внимательным. Успех дела зависит от множества факторов, в том числе от типа двери.

Легче всего вставить замок в деревянное полотно. Сложнее будет с изделием из мдф, так как здесь уже требуется наличие умений, знаний. Поэтому в данном случае лучше не рисковать, а позвать на помощь мастера своего дела .

В противном случае, плохо выполненная работа приведет к повреждению механизма, отчего его нужно будет отремонтировать или вообще понадобится полная замена изделия.

Подготовительный этап

Нанесение разметки – это начальный этап на пути установки замка. Первое, что нужно сделать, – это предотвратить возможные повреждения двери.

Замок монтируют на расстоянии около 1 м от пола

С этой целью отмерьте расстояние на полотне 0,9 – 1,1 м от напольного покрытия – это месторасположение замка. Затем наклейте в том месте малярный скотч на торец и поверхность двери. Подобная процедура не только обезопасит ваше изделие от царапин, но и облегчит нанесение замеров.

С замком в наборе продается шаблон. Он позволяет нанести безошибочно метки, указывающие на положение отверстий . Для этого сложите трафарет по линии сгиба и прикрепите к торцу. Затем саморезом отметьте на торце и на плоской поверхности полотна центры отверстий.

Выборка отверстий под ручку и механизм замка

После нанесения разметки принимайтесь за нижеуказанные этапы работы:

Врезка замка фрезером

Фрезером называют небольшой вертикальный станок. Он достаточно прост в обращении, поэтому даже новичок сможет им управлять. Чтобы врезать замок при помощи станка в межкомнатную дверь своими руками, необходимо:

• Поставить полотно перпендикулярно на бок и зафиксировать его стапелем.
• Замерять и нанести отметки для язычка.
• Приставить замок к створке так, чтобы намеченная линия шла четко посередине проделанного углубления под язычок. Обвести карандашом тело изделия, а также планку по верхней и нижней границам.
• Нарисовать ровные прямые на торцовой части полотна. При необходимости воспользуйтесь угольником.
• Выбрать станком проем для замка.
• Сменить в станке фрезу, исходя из габаритов планки, и настроить нужную для ее толщины глубину. Сделать в центре выемку.
• Сделать гнездо под замочный корпус. Для этого ведите станком посередине разметки ровную линию.
• На полученной линии просверлить дрелью отверстия. Древесина, которая осталась, убирается молотком и стамеской.

Проем для замка можно сделать фрезером

Таким образом, получился проем для замка. Чтобы проверить, правильно ли все выполнено, вставьте устройство в посадочное место.

Врезка замка без фрезы

Отсутствие фрезы – это не повод откладывать установку замка до лучших времен. Для выполнения монтажа, подойдут самые обычные инструменты, которые найдутся в любом доме.

Хотя следует отметить, что есть случаи, когда без профессионального станка не справиться. Например, монтаж замка с защелкой.

Вставка механизма с личинкой

Иногда замок монтируют в дверь, в которой уже есть ручка. Именно для таких ситуаций предназначены механизмы с личинкой. Они имеют форму прямоугольника, поэтому эта работа покажется непосильной для мастера-самоучки.

Замки с личинкой монтируются в двери с установленной ручкой

Однако вам не понадобятся инструменты и багаж умений. Только попробовав, вы узнаете, как несложно вставить замок с личинкой в деревянную дверь.

Для этого найдите место для замка (над ручкой или под ней) и беритесь за выполнение нижеперечисленных пунктов:

• На торцевой части начертите осевую линию там, где монтируется механизм.
• Приставьте замок и сделайте метки, указывающие на высоту изделия.
• Просверлите по осевой линии отверстия с небольшим расстоянием между ними.
• Сверлом уберите перемычки между отверстиями и сделайте аккуратное гнездо, соответствующее размерам замка.
• Поставьте механизм в получившийся проем, зафиксируйте его саморезами. Офисным ножом наметьте и вырежьте периметр замочной пластины приблизительно такой же толщины, как и она сама.
• Уберите механизм и сделайте стамесками проем для устройства.
• Приставьте замок к плоской поверхности полотна и отметьте местоположение личинки. Затем обведите по контуру личинку. То же самое проделайте с обратной стороны двери.
• Просверлите отверстие для личинки. Чтобы устройство свободно зашло, нужно немного выйти за пределы контуров разметки.
• Поставьте замок и прикрутите его саморезами, отверстия под которые необходимо было сделать заранее.
• Закрепите личинку и проверьте, как функционирует механизм. Поставьте на нее с помощью саморезов накладки в качестве декора.

Установка ответной части замка

Это завершающий момент монтажа замочного механизма. Чтобы установить ответную часть, выполните следующие действия:

1. Прикройте дверь и нанесите на проем две линии, расстояние между которыми соответствует размеру замочной защелки.
2. Померяйте, на каком расстоянии находится начало защелки от угла двери.
3. Отмеряйте точно такое же расстояние на проеме – это начало углубления.
4. Если вы собираетесь утопить ответную часть в косяке, то установите ее на место и обведите карандашом по внутреннему и внешнему контуру. Если нет, то очертите только внутренний.
5. Перед установкой ответки, сделайте инструментом углубления под язычок и саморезы.
6. Установите ответную часть и закройте двери. При возникновении лишнего люфта устраните его, отогнув язычок на ответке.

Ответную часть замка закрепляют с помощью саморезов

Таким образом, вы подошли к финишной прямой. Монтаж нового замка или замена старого – это процесс не очень сложный, но требующий аккуратности. При смене прежнего механизма убедитесь лишний раз в целесообразности переустановки. Ведь проблему иногда можно решить путем простой регулировки устройства.

На рынке запирающих механизмов множество типов замков: сувальдные, ригельные, электронные. Распространенная модель это врезной дверной замок с цилиндрическим механизмом, благодаря высокой степени безопасности, ремонтопригодности и доступной цене.

Что такое цилиндровый замок, типы строения

По стандарту ГОСТ цилиндровый запор это: «механизм, перемещающий и фиксирующий в рабочем положениях засов замка и обеспечивающий секретность замка посредством механизма секретности, т.е. набора определенных комбинаций штифтов (пластин, дисков), соответствующих собственному ключу».

Эти механизм имеют разную форму:

• Цилиндр.
• Круг.
• Капля.
• Треугольник.

На рынке дверной фурнитуры представлены цилиндры с механизмом европейского стандарта: они имеют определённый размер и изготовлены из латунного профиля. Под них изготавливают корпуса.

Цилиндровый механизм бывает двух типов:

• Штифтовый.
• Дисковый.

Устройство штифтового цилиндрового замка

Штифтовый замок, врезной цилиндровый (личинка, улитка) – это механизм, в основе которого сердечник, с разъемом. Имеет кодовые каналы, в которых находятся кодовые штифты (их высота определяет количество прорезей на ключе) и пружина, которая выдвигает кодовые штифты из канала. Кодовые штифты находятся в профиле, благодаря которому они не вылетают. Еще имеются опорные штифты.

При попадании ключа в отверстие, каждой прорези соответствует кодовый штифт, который утапливается на определённую глубину (высоту). При отпирании кодовые и опорные штифты становятся ровно на линию между корпусом и сердечником, и он (сердечник) легко поворачивается. При этом кодовые элементы остаются в сердечнике, опорные с пружинами – в корпусе. Вот и весь принцип работы.

Принятая европейским стандартом форма цилиндра (личинка) называется: механизм DIN-стандарта.

Детали штифтового цилиндрового замка:

• Корпус – внешняя часть замка, в которой расположены все детали.
• Ключ – отпирающая самостоятельная деталь, при помощи которой открывается секрет при повороте поводка.
• Цилиндр или ротор – сменная деталь замка с разъемом. В нём расположены штифты.
• Штифты кодовые или пины – детали запирающего механизма.
• Штифты запорные или пины – совместно с кодовыми пинами блокируют ротор.
• Пружины возврата – с их помощью блокируются штифты.
• Поводок – с его помощью передвигается засов.

Устройство дискового цилиндрового замка

Дверной дисковый замок – тип цилиндрового устройства, механизм которого представлен набором дисков. Каждый диск имеет вырез уникальной формы. На ключе делаются соответствующие прорези.

При отпирании, диски механизма смещаются глубже к сердечнику. Если ключ подходит – легко поворачивается. Секрет замка помещает диски под определённым углом, их углубления создают канал с балансом – поворот и засов сдвигается.

Ключ представляет собой вдоль распиленный стержень с прорезями, его еще называют полукруглый ключ.

Замки навесные цилиндровые с таким механизмом менее подвержены замерзанию. Врезной дисковый замок не рекомендуется устанавливать на улице. Они подойдут для полотна с большой нагрузкой. Подойдут для входных и межкомнатных дверей из металла, дерева, пластика, стекла.

Типы цилиндрового механизма

Есть несколько классификаций по разным признакам.

По месту расположения на полотне:

• Накладной – имеет один разъем. С другой стороны находится ручка.
• Дверной врезной замок – его разъем сквозной, то есть ключом можно пользоваться с двух сторон. Цилиндры этого замка бывают двух типов: ключ+ключ, ключ+ручка. Второй тип (с ручками) удобнее, но первый тип – безопаснее: если с внутренней стороны в разъем вставить ключ, снаружи замок не открыть.

Кроме этих характеристик, бывают цилиндры разной длины, размер зависит от толщины полотна. При покупке необходимо учесть размер или можно столкнуться с такими проблемами:

• Цилиндр маленького размера – будет расположен глубоко в корпусе. Это некрасиво, и неудобно – дверь или тяжело будет открываться, потому что ключ не достанет до механизма устройства.
• Большой цилиндр – если он выступает за края разъёма, это облегчит задачу злоумышленникам: проще сломать. Если в корпусе установлены броненакладки – цилиндр не войдёт в разъём.

Классифицируют цилиндры по расположению на корпусе: центральное и крайнее.

Цилиндровые замки с фалевой защелкой

Врезной замок с защелкой функционален, удобен в использовании.

Цилиндровые замки с фалевыми защелками закрываются под механическим воздействием. Она является вспомогательным элементом запорного механизма. Фалевая защелка бывает с фиксатором язычка и без него, с одной или двумя ручками. Такие замки часто используют в жилых и производственных помещениях.

Фалевые ручки используют для входных и межкомнатных дверей. В ней нет никакой функциональной особенности, это скорей элемент декора. Удобство в том, что при изменении интерьера, чтобы замыкающее устройство вписалось в образ – достаточно подобрать ручку по стилю.

Ручки для входных дверей устойчивы к внешним воздействиям, выполнены из прочных материалов (если сравнивать с межкомнатными).

По типу нажатия ручки бывают:

• Нажимные (для входных дверей).
• Поворотные (для межкомнатных дверей).

Нажимная ручка тоже подойдёт для межкомнатных конструкций. Выбор зависит от предпочтений покупателя.

Как выбрать цилиндровый замок

Кроме такого критерия, как размер личинки при выборе необходимо обратить внимание на такие характеристики:

• Защита – необходимо поинтересоваться у продавца-консультанта, насколько прочный материал использовался для изготовления замка. От этого зависит сложность вскрытия при бампинге, высверливании, подборе ключа.
• Качество – насколько точно сложен механизм, бывали ли случаи поломки, насколько врезной замок с защёлкой поддаётся ремонту.
• Дополнительные функциональные возможности: это перекодировка, установка шестеренчатого механизма, «антипаника» и другие.

От того, насколько добросовестно производитель придерживается этих характеристик, зависит безопасность помещения. Чем надёжнее устройство – тем, как правило, выше будет его стоимость.

Цилиндровый замок врезной с защёлкой удобен тем, что при необходимости не обязательно демонтировать всё устройство – достаточно заменить личинку. Провести замену цилиндра замка можно самостоятельно следуя предложенному алгоритму:

• Открыть дверь, в торце найти на планке винт возле цилиндра.
• Выкрутить винт.
• Если замки с ручками – цилиндр легко достаётся, если без – необходимо вставить ключ в разъём, повернуть против часовой стрелки до упора и потянуть на себя.
• Затем ключ и ручку чуть передвинуть в противоположную сторону, чтобы рычаг опустился вниз – тогда цилиндр легко выйдет из корпуса.
• Новый цилиндр помешается в механизм за ручку, или вставленным в него ключом. Следить за положением рычага – он должен полностью быть в секрете.
• Попробовать закрыть врезной замок с защёлкой, передвигая верёд и назад, что бы он свободно закрывался.
• Установить на место винт.
• Проверить работу.

Чтобы заменить личинку накладного замка, корпус необходимо снять с полотна. Затем всё как с предыдущим – найти винт, достать старый цилиндр и заменить новым механизмом.

Как взламывают цилиндровые устройства

К сожалению, цилиндр врезного замка является одновременно его слабой частью – злоумышленники используют много способов для взлома механизма. Вот некоторые из них:

• Взлом с помощью отмычки: подобрать ключ к замку с современным механизмом практически нереально, но воры использую специальные слесарные отмычки, плюс технические приспособления, например машинку для бампинга. Правда и этот вариант может оказаться безрезультатным: технология предусматривает сложный секрет: пазы, канавки. Поэтому чтобы вскрыть врезной механизм с защёлкой понадобится много времени, которого у злоумышленников чаще всего нет.

• Выламывание цилиндра: подбирается подходящий по размерам ключ, который пройдёт в скважину. Затем по нему бьют молотком – сбиваются все детали (штифты, пины) и полотно открывается. Но этот способ подойдет, если замок старый или выполнен из непрочного материала. Защититься от такого взлома можно купив прочный механизм или подобрав замок с нестандартным разъёмом.
• Высверливание – эффективный метод взлома. Противостоять можно только выбирая устройство с механизмом из высокопрочных материалов.
• Выбивание: при помощи физической силы, подручных материалов механизм сламывают. Решение – приобретать крепкие конструкции.

Прочность материала – главный фактор защищающий помещение от нежелательного проникновения. Но нужно помнить и о том, что врезной замок должен быть лёгок в использовании и прослужить долго.

Типы ключей для цилиндрового замка

Врезной замок с защёлкой цилиндрового типа самый распространённый. Такое устройство различают не только по типу крепления (врезной, накладной) но и по типу ключа. Некоторые легко скопировать, но есть модели, с которых нельзя снять слепок, имеют миллионы вариантов комбинаций.

• Английский – ненадёжный вариант, потому как очень распространённый вид. Из-за простоты устройства, можно подобрать ключ, что облегчает задачу злоумышленникам. Легко поддаётся слому. Такой замок можно установить на входе в помещение, которое не имеет материальных ценностей.

Больше про особенности цилиндрового замка смотреть видео:

• Финский ключ – высокий показатель надёжности. В механизме используют диски с прорезями, которые являются кодовыми деталями. Используется в замках навесного типа.
• Профильный ключ – имеет высокий уровень секретности, противостоит отмычкам, удобен в использовании. Имеет пины (активные и пассивные), большое количество комбинаций.
• Ключ повышенной секретности – при изготовлении некоторых моделей используют 3D технологии. Механизмы тяжело взломать, для этого необходимы инструменты и подготовка.

Для современных замков с ручками чаще используют последние два типа ключей из-за высокой степени надёжности.
