Всемирно известный британский новатор Джеймс Дайсон, изобретатель пылесоса без мешка для сбора пыли, водопада, текущего вверх, и целого ряда других полезных и бесполезных вещей, сумел в очередной раз удивить мир. Он выпустил на рынок стильный комнатный вентилятор без ротора и лопастей. На первый взгляд – чистая загадка. Секрет из устройства, впрочем, его автор не делает.

На счету сэра Джеймса Дайсона (James Dyson) имеются и быстрый водный аппарат, и садовая тележка с шаром вместо колеса. Широкие же массы больше знакомы с пылесосами-циклонами, обычно не подозревая, что именно Дайсон изобрёл первый такой аппарат ещё в конце 1970-х. Теперь подобную технику выпускают многие. Но виртуозное обращение с потоками воздуха стало визитной карточкой именно компании Dyson , основанной в 1993 году.

Неудивительно, что сенсационная новинка от сэра Джеймса опять-таки «колдует» с воздухом. Только выяснилось это в последний момент. А сначала британцы не говорили даже, из какой области их очередная конструкция. Вот такой интригующий тизер Dyson выпустила незадолго до премьеры.

Представители тестовой группы явно высказывали удивление и заинтересованность. Многие недоверчиво протягивали руки в кольцо, пытаясь раскрыть «обман». Да, само кольцо в ролике осталось за кадром. На снимках ниже вы можете увидеть, как на самом деле выглядел тот тест на «вау-эффект».

«О, боже!» – «Как это работает?» – «Я не могу объяснить!» (кадры Dyson).

Это занятное устройство называется «Умножитель воздуха Дайсона» (Dyson Air Multiplier). Изобретатель придумал его, дабы избавить настольный вентилятор от ряда недостатков: «рваного» турбулентного потока, не всегда приятного, когда он попадает на лицо, а также — лезвий ротора.

Последние, во-первых, опасны для малышей (детишки вполне могут просунуть пальчики меж прутьев защитной решётки), а во-вторых — накапливают пыль (для должной их очистки вам приходится разбирать ту самую решётку). В Air Multiplier же видимого ротора нет, ничего вообще не вращается (снаружи, во всяком случае), а протирать пыль с такого вентилятора — проще простого.

Испытавшие новинку сообщают, что «игрушка» поначалу производит неизгладимое впечатление, особенно если просунуть руку в кольцо. Чувствуется, что основной поток формируется где-то на небольшом расстоянии перед устройством, в некоем «фокусе» (фотографии gizmodo.com, engadget.com).

В основе системы лежит пластиковое кольцо, сечение которого похоже на профиль самолётного крыла. На внутренней его поверхности по всему периметру расположена щель толщиной всего 1,3 миллиметра. Маленькая, но очень эффективная воздушная турбина (она приводится 40-ваттным электромоторчиком) спрятана в основании прибора.

Устройство забирает воздух через решётку внизу и накачивает его в полость внутри кольца. Из узкой щели воздух выходит с огромной скоростью и начинает плавно огибать внутренний аэродинамический профиль. При этом напротив центра кольца создаётся область разрежения, в которую втягивается воздух с дальней от пользователя стороны. Этот поток быстро вовлекается в общее движение. Причём течение ещё и подхватывает немного воздуха с внешней стороны обруча.

Dyson выводит на рынок сразу три модели «Умножителя», отличающиеся расцветкой и диаметром кольца (10 или 12 дюймов, то есть примерно 25 и 31 сантиметр). Все три версии стоят у себя на родине по 200 фунтов ($316).
Как и большинство настольных вентиляторов, Air Multiplier может регулярно разворачиваться вправо-влево в пределах 90 градусов, а ещё тут можно регулировать угол наклона струи к горизонту. Шум от устройства сопоставим с жужжанием современных не самых громких пылесосов или фенов (фотографии Dyson, gizmodo.com).

Турбина (её скорость можно плавно регулировать) подаёт в щель свыше 20 литров воздуха в секунду. А на выходе из прибора объём воздуха вырастает в 10-20 раз! Таков «умножающий эффект» Air Multiplier.

Скорость суммарного потока может достигать 35 километров в час. При этом на выходе из щели тонкий слой, увлекающий за собой остальной воздух, разгоняется и вовсе до 88 км/ч.

Благодаря форме крыла и профилированной щели внутрь кольца засасывается в среднем в 15 раз больше воздуха, чем проходит через турбину, укрытую в основании вентилятора (иллюстрации Dyson).

В некотором роде перед нами дальнейшее развитие дайсоновского "Воздушного лезвия" — ультраскоростной сушилки для рук. Сам Дайсон рассказывает: «Заметив, что при работе „лезвия“ оно завлекает немного воздуха со стороны, мы начали думать, как бы этот эффект применить на практике. И решили создать устройство для генерации потоков воздуха без традиционной „крыльчатки“. Три года разработки, потом ещё тесты, и вот продукт готов».

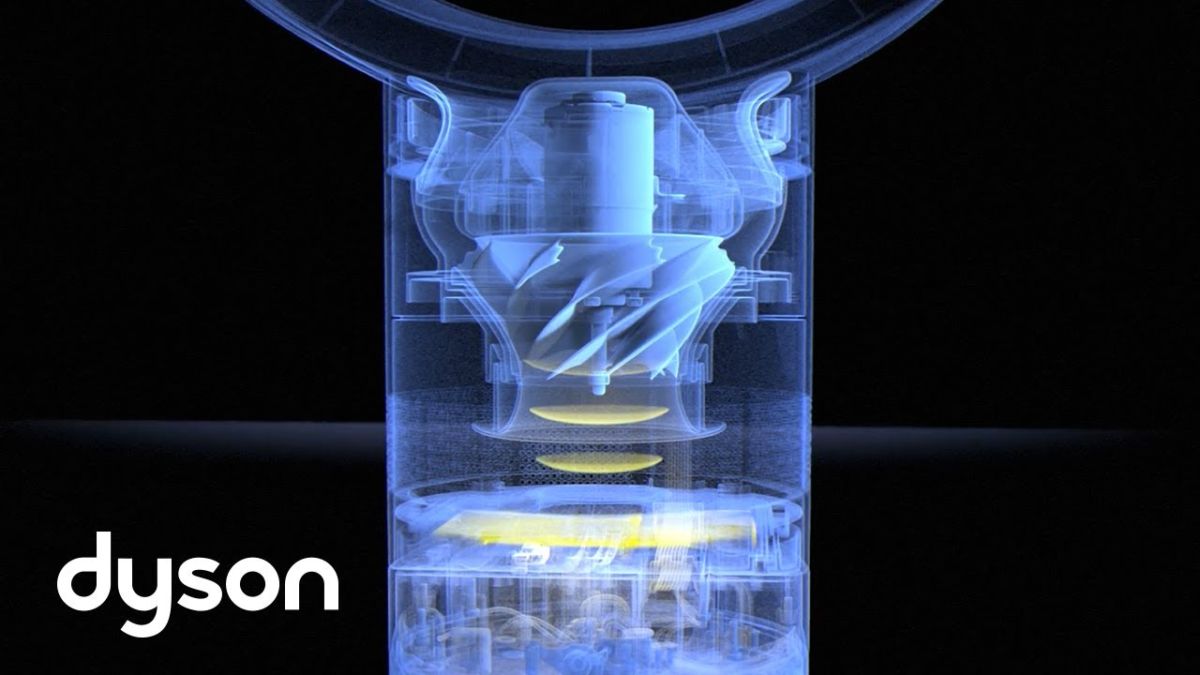

Чертежи и разрез раскрывают, где всё же спрятан собственно «вентилятор», то есть крыльчатка. Однако это крошечная турбинка с хитроумно изогнутыми лезвиями, спроектированная по образцу авиационных турбин, мало похожа на простой «пропеллер», обычно применяющийся в подобной технике (иллюстрации Dyson, pocket-lint.com, dailymail.co.uk).

Инженеры Dyson немало поломали головы над тем, чтобы заставить потоки объединяться и «тянуться» так, как нужно. Сотни тестов прототипов позволили получить выверенный профиль с точно высчитанным углом, под которым из щели выходит «стартовый» высокоскоростной поток. Зато результат оказался превосходный.

Создатели техники не перестают удивлять своими новинками. Одним из нововведений в современных технологиях является безлопастной вентилятор. Это уникальная конструкция, меняющая представление о привычном вентиляторе, эффективная и безопасная.

По внешнему виду не сразу понятно, для каких целей предназначен прибор. Дизайн вентилятора очень простой: на подставку прикреплено кольцо, по периметру которого идет мощный воздушный поток. Как же работает данное устройство?

Механизм устроен таким образом, что воздушные массы затягиваются в воздухозаборник и выходят через узкую щель с обратной стороны с большой скоростью. Благодаря аэродинамике конструкции на тыльной стороне рамки создается низкое давление для нагнетания входного воздушного потока, турбина, расположенная на подножке, создает быстрый поток воздуха на выходе.

За счет отсутствия движущихся элементов, прибор можно не бояться оставить в доступном для детей месте. Также не пострадают домашние питомцы в случае проявления заинтересованности к прибору.

Безлопастной вентилятор потребляет на 98% меньше электроэнергии, что позволяет экономить на энергоресурсах . Встроенная турбина мощностью 40Вт выдает объем воздуха 20л/с, который при движении еще увеличивается как минимум в 10 раз. Благодаря особенности конструкции, такой вентилятор намного эффективнее своего лопастного предшественника.

Встроенный механизм подножки позволяет поворачивать кольцо в сторону на 90 градусов, а также менять угол наклона до 10 градусов. Для повышения комфортности есть функция вращения на 360 градусов, работающая в автоматическом режиме. Такой принцип работы позволит увеличить зону распространения свежести и прохлады. Для удобства управление вентилятором осуществляется дистанционным пультом управления , который работает от обычных батареек типа ААА.

Разновидности вентилятора

Вентилятор без лопастей обеспечивает сплошной поток воздуха. Для создания комфортной атмосферы он оснащен регулятором, которым можно контролировать и изменять напор движущейся воздушной массы. Наряду с эффективностью работы, прибор имеет стильный дизайн и впишется в любой интерьер помещения. В зависимости от зоны применения, можно выбрать один из следующих вариантов устройства.

Преимущества прибора

Основными достоинствами такого климатического прибора являются следующие факторы.

1. Устойчивость. Центр тяжести приходится на подножку, где находится мотор. Это придает устойчивость конструкции и предотвратит от падения, если случайно зацепить прибор.
2. Безопасность обеспечивается за счет отсутствия вращательных элементов.
3. Высокая производительность . Прибор способен быстро создать комфортный климат в помещении, равномерно распределив охлажденный воздух в пространстве. Установив напольный вентилятор возле окна, в комнате будет всегда свежо и уютно.
4. Низкое потребление электроэнергии сэкономит затраты на энергоресурсы.
5. Легкость в обслуживании . За счет простой конструкции и отсутствия мелких деталей, прибор легко чистить от пыли обычной увлажненной тканевой салфеткой.

Несмотря на то, что такой вентилятор сравнительно недавно появился на рынке, он уверенно занимает свою нишу в потребительском ряду. Отзывы покупателей только самые положительные, но больше всего он поражает своим креативным видом, тем самым привлекает особое внимание. В отличие от обычного вентилятора, он равномерно и мягко распределяет воздушные массы, создавая комфортную атмосферу в помещении. Мощность прибора позволяет быстро освежить климат, при этом не пересушивает кожу при длительной работе.

Благодаря низким энергозатратам, можно позволить в знойную жару работать прибору на постоянной основе.

Разнообразие климатического оборудования позволяет подобрать наиболее оптимальное устройство, которое соответствовало бы ожиданиям. Турбулентный воздуходув, благодаря своей высокой эффективности и мощности, способен заменить кондиционер, но при этом значительно ниже по стоимости и бесплатный в обслуживании.

Современные люди уже давно поняли, что в тех помещениях, где они постоянно находятся, нужно всегда поддерживать хорошую атмосферу. В рабочих кабинетах и жилых комнатах не должно быть слишком душно, так как если человеку будет не хватать воздуха, то его самочувствие может значительно ухудшиться. Он будет ощущать довольно сильную слабость, вялость. У него даже может начать сильно болеть голова. И чтобы избежать всех этих проблем со здоровьем, люди устанавливают в свои помещения специальное климатическое оборудование. И если раньше они могли использовать для поддержания комфортной атмосферы «крутящиеся» вентиляторы и кондиционеры, то сейчас у них выбор несколько больше. И они могут приобрести более современную технику для улучшения климата в помещении. Например, они могут для себя купить вентилятор без лопастей .

Чем именно интересно это устройство? Оно обеспечивает прекрасную циркуляцию воздуха в комнатах, где оно установлено. И это несмотря на то, что у него нет лопастей. Собой эта климатическая техника представляет довольно оригинальную конструкцию. Поэтому данный вентилятор может быть не только средством для улучшения атмосферы в доме или на работе. Он может служить и необычным декоративным элементом. Он по своему дизайну прекрасно впишется в любой модернистский интерьер, а также подойдет и для комнат, оформленных в классическом стиле.

Но все же, какие именно достоинства имеет безлопастной вентилятор:

– отличная производительность. Купив этот агрегат, можно поддерживать комфортный климат в разных по площади помещениях. Надо только подобрать вентилятор, который по своим габаритам и мощности будет соответствовать площади жилой комнаты или кабинета в офисе. Эта техника бывает настольной и напольной. Небольшие по размерам вентиляторы удобно устанавливать на письменные столы или прикроватные тумбы. Большие устройства смогут «разогнать» воздух в просторных помещениях;

– обычные вентиляторы с лопастями и сеткой могут быть противопоказаны для эксплуатации некоторым людям. В них часто скапливается пыль, поэтому их нежелательно держать в своих помещениях аллергикам. Современные вентиляторы, не имеющие лопастей, абсолютно лишены этого существенного недостатка. Кроме того, их поверхность является пылеотталкивающей. Поэтому грязевые частицы на них не оседают и не скапливаются;

– умеренное энергопотребление. Затраты на электроэнергию у владельцев этой климатической техники не повысятся. Они соизмеримы с теми, что требуются для обычного «крутящегося» вентилятора.

Вентилятор без лопастей часто называют в честь его создателя - вентилятором Дайсона. Или «умножителем воздуха» (Air Multiplier), как назвал прибор сам Джеймс Дайсон. Выглядит устройство, конечно, стильно - кольцо на тонкой ножке можно выполнить в великом множестве интерьерных вариантов. Но как же оно все-таки работает?

Как устроен безлопастной вентилятор

Странное футуристическое «кольцо на ножке» на самом деле состоит из трех частей. Они конструкционно и механически собраны так, чтобы обеспечивать вдув-выдув воздуха.

«Ножка» вентилятора без лопастей - это, на самом деле, его корпус с панелью управления. В корпусе находится мотор для забора воздуха, маленькая решетка, через которую он забирается. На панели управления - кнопка включения и, опционально, реостат для регулировки интенсивности вентиляции (у классического дайсоновского вентилятора его нет).

А вот собственно «кольцо» - это так называемый обдуватель. Кольцо изнутри имеет особую форму: по всему контуру расположен канал, по которому движется воздух. Зачем это нужно - сейчас расскажем.

Как работает вентилятор без лопастей?

Сначала высокоскоростной двигатель затягивает воздух сквозь решетку у основания корпуса-«ножки». Затем этот воздух загоняется в канал обдувателя (внутрь корпуса «кольца»).

Форма кольца изнутри, фактически, сконструирована по тому же принципу, что и крыло самолета. Поэтому, когда воздух перемещается внутри канала, его скорость увеличивается.

Из канала воздух выходит с более узкой стороны. В результате с обратной, более широкой, образуется область низкого давления. Благодаря этому кольцо само начинает «затягивать» в себя воздух и выбрасывать его со широкой стороны.

Объем, втягиваемый и выбрасываемый за счет эффекта понижения давления, в 15-20 раз превышает первоначальный, втянутый двигателем. Безлопастные вентиляторы способны пропускать сквозь себя до 500 л воздуха за 1 секунду. Так что устройство «обдувает» все, находящееся поблизости, без всяких лопастей - просто за счет законов аэродинамики.

Чем крут безлопастной вентилятор

Во-первых, он бесшумный. Как часто жаркой июльской ночью раньше приходилось ворочаться под звон комаров и тарахтение вентилятора!.. С «дайсоновским» такого не будет: обдувание происходит мягко, без шума мотора, треска лопастей и эффекта вибрации. Под него можно спокойно спать (комаров, увы, не отгоняет). Вот такой дайсоновский вентилятор можно поставить на тумбочку у кровати:

Во-вторых, он может использоваться «в обратную сторону» - как обогреватель. Для этого в обдуватель добавляется нагревательный элемент, и втягиваемый воздух становится теплым. Так что это устройство «два в одном» - например, вот такая модель Dyson Pure Hot+Cool .

Вентиляторы давно являются доступными и эффективными приборами, помогающими поддерживать нужный микроклимат в квартире или офисе. От давления, температуры, относительной влажности, скорости воздушного потока такого устройства будет зависеть здоровье, самочувствие и работоспособность находящихся в помещении людей.

Устройство прибора

Самым простым устройством для принудительной циркуляции воздуха в помещении является вентилятор – крыльчатка с лопастями, насаженная на вал двигателя без редуктора. У всех вентиляторов с открытыми лопастями есть очень неприятный «побочный эффект» – шум, возникающий за счет резкого изменения скорости и направления движения воздушного потока на лопастях. На низких оборотах звук напоминает гул низко летящего самолета, на высоких – свист.

Известный английский ученый Джеймс Дайсон долгое время работал над созданием устройства для конвекции воздуха в помещении, которое работает без шума и сквозняков. Он опробовал идею Николы Тесла по ускорению воздушного потока при помощи высокочастотного электрического поля высокого напряжения. Вскоре ученый отказался от этой идеи – высокое напряжение требовало хорошей изоляции и создавало ядовитые окислы азота и металлов за счет тлеющего разряда между электродами.

Вторая идея, которую опробовал Дайсон, была его собственной. Он хотел создать вентилятор без главного недостатка – повышенного шума при работе, возникающего от резкого изменения скорости и направления потока воздуха. Корпус вентилятора, напоминающий в профиле крыло самолета, ученый сделал в форме кольца со щелевидной прорезью для выхода воздуха по окружности. Высокооборотная воздушная турбина без лопастей, по конструкции напоминающая водяную мельницу, расположена внизу корпуса. Она засасывает воздух через щели и подает его на вторую турбину высокого давления, расположенную вверху около кольца. Сжатый воздух с большой скоростью выходит через узкую прорезь в пластиковом кольце.

Падение давления при выходе воздуха через щель, напоминающую в профиле крыло самолета, закручивает спиралью окружающий воздух. Мощная воздушная спираль, похожая на большой бублик, движется вперед вдоль оси кольца, интенсивно увлекая за собой окружающий воздух по закону Бернулли и создавая вокруг себя зону турбулентности.

Конструкция турбины безлопастного вентилятора защищена патентом , поэтому описать в деталях устройство главного узла безлопастного вентилятора, не представляется возможным. По информации из открытых источников известно, что турбина вентилятора использует технологию Air Multiplier. По данным независимой экспертизы тип безлопастного вентилятора является одним из самых тихих и экономичных. Он сертифицирован ISO.

Принцип действия

Работа настольного безлопастного вентилятора основана на принципе центробежной воздушной турбины. В процессе работы возникает мягкий воздушный поток, который комфортно охлаждает воздух в летний зной. Скорость и распределение потока не создают сквозняков. Воздух засасывается в устройство через узкие прорези при помощи безлопастной крыльчатки, насаженной на вал высокооборотного двигателя без редуктора. По конструкции крыльчатка напоминает газовую турбину.

Для уменьшения шума всасываемый воздух проходит через камеру Гемгольца , которая за счет обратного резонанса поглощает шум. Далее воздух подается по трубке к кольцу со щелевым отверстием по периметру, которое в поперечном сечении напоминает самолетное крыло. На выходе воздух образует ламинарный поток, который благодаря аэродинамическому профилю щелевого отверстия вытекает с большой скоростью, вызывая падение давления в зоне скоростного воздушного потока.

По закону Бернулли перепад давления в зоне скоростного потока увлекает за собой окружающий воздух, почти в пятнадцать раз увеличивая движущуюся с большой скоростью массу. Воздействие безлопастного вентилятора на микроклимат в помещении можно многократно усилить, если резервуар в корпусе заполнить водой или перед вентилятором по направлению движения воздуха поставить простейший ультразвуковой увлажнитель. Температура воздуха понижается при этом на 3-5°C. Если требуется более интенсивное охлаждение, резервуар вместо воды можно заполнить:

• сухим льдом (t – 78,5°C);
• смесью льда с солью (23,1% NaCl, 76,9% льда, t – 21,2°C);
• смесью льда с хлоридом кальция (29,9% CaCl2, 70,1% льда, t – 55°С).

В следующем году фирма Exhale Fans начинает выпуск потолочной модели безлопастного вентилятора разработчика Ника Хайнера. Потолочное расположение вентилятора обеспечивает более правильное распределение прохладного воздуха вдоль стен нисходящими потоками. По сравнению с напольной моделью инновационный вентилятор исключает возникновение турбулентных потоков воздуха и сквозняков, а также не занимает лишнее место на полу.

Достоинства и недостатки

Безлопастные вентиляторы, как и другие модели, имеют ряд достоинств и недостатков. Достоинства:

• нет открытых движущихся частей, это обеспечивает безопасность детей и животных;
• не пересушивают воздух;
• не требуют обслуживания.

Недостатки:

• шум во время работы около 40 децибел;
• сравнительно высокая цена;
• непрочная конструкция корпуса.

Виды безлопастных вентиляторов

Настольный вентилятор позволяет подавать свежий воздух на рабочее место, охлаждать мощную компьютерную технику, горячие блюда и напитки, проводить ароматерапию в домашних условиях. Его можно легко переносить с одного места на другое. Напольный вентилятор предназначен для установки на полу. Высокая мощность и скорость воздушного потока дают возможность обеспечить комфортные условия в отдельной комнате, офисе или квартире. Незначительное увеличение шума устраняется удалением устройства от человека. Форма и параметры вентилятора позволяют полностью заменить воздух в комнате за несколько часов.

Портативный вентилятор можно использовать на пляже, в туристическом походе , пещерах, пустыне, палатке, поезде, автомобиле, на яхте в открытом море. Большинство портативных моделей питаются от встроенного аккумулятора, USB-порта компьютера, более дорогие – от солнечных батарей. Их главные преимущества – небольшой вес и размеры, энергетическая автономность. Особое место среди портативных моделей занимают автомобильные безлопастные вентиляторы с питанием от сети автомобиля 12V. Они намного дешевле автомобильных кондиционеров, позволяют быстро проветрить салон автомобиля, удалить запахи бензина, дизельного топлива, автомобильной эмали, синтетического клея и грунтовки.

Как выбрать?

Прежде всего, нужно определить место для установки вентилятора:

• на рабочем столе;
• на потолке;
• на полу в помещении;
• переносной или портативный;
• в салоне автомобиля.

В офисах лучше всего использовать настольные или напольные модели компании Dyson. Они предназначены для помещений, где работают люди, и полностью соответствуют требованиям ISO. Внутри корпуса вентилятора находятся:

• высокооборотная центробежная турбина;
• электростатический генератор аэроионов озона О3;
• элемент Пельтье для обогрева (охлаждения) воздуха;
• ультразвуковой излучатель для распыления воды.

Безлопастные вентиляторы Dyson могут служить адекватной заменой кондиционера, ионизатора, при объеме помещения до 40 куб. м.

Уход и обслуживание

Вентиляторы безлопастные долговечны, они не требуют специального ухода и обслуживания. Как и все бытовые электроприборы, их нельзя включать при попадании влаги внутрь корпуса или в помещениях с относительной влажностью воздуха выше 85%. Перед первым включением в новом месте нужно проверить напряжение в розетке (220V). Ремонтировать изделие может только квалифицированный персонал с группой допуска не ниже IV. Заполнение внутреннего резервуара водой можно производить только после отключения вентилятора от сети. Если устройство упало с большой высоты, перед включением его должен осмотреть специалист. Это нужно сделать даже тогда, когда вентилятор после падения работает и на корпусе нет видимых трещин и сколов.

Можно ли сделать своими руками?

Для сборки вентилятора своими руками нужно иметь навыки слесарных и электромонтажных работ, а также приобрести в магазине все необходимые детали. Для безлопастного вентилятора нужно приобрести:

• трубы из ПВХ различных диаметров;
• слесарную ножовку;
• линейку или рулетку строительную;
• грифельный карандаш или маркер;

• шкурку «нулевку»;
• пищевой контейнер из пластика для еды;
• нож с острым лезвием;
• ленту изоляционную;

• перфоратор и сверла в наборе;
• коронку для работы по дереву;
• универсальный клей;
• кусок стекловолокна для утепления окон;

• лобзик электрический;
• нитроэмаль в аэрозольном баллончике;
• ленту светодиодную;
• электрический паяльник 220V;
