Металлопластиковые трубы сегодня все чаще используются для устройства трубопроводов. Эти изделия выгодно отличаются от аналогов, представленных современным рынком. Во-первых, внутренний слой изготавливается из уплотненного или сшитого молекулярного полиэтилена. Во-вторых, изделия обладают алюминиевой прослойкой. В-третьих, металлопластиковые трубы устойчивы к коррозии и не требуют идеальной точности при расчете линейных размеров.

Особенности разводки системы

Монтаж металлопластиковых труб для водопровода своими руками начинается с установки шаровых кранов, которые располагаются на стыке. Краны должны обладать высоким качеством, чтобы иметь способность работать при высоком давлении в пределах 60 атмосфер, тогда как максимальная температура может быть равна 150 °C. Монтаж водопровода осуществляется в определенной последовательности: сначала устанавливается фильтр, который будет обеспечивать глубокую очистку, и счётчик, затем идёт фильтр тонкой очистки и редуктор давления. Монтаж завершается установкой коллектора, от которого выполняется разводка и до сантехнических приборов.

Монтаж металлопластиковых труб для водопровода своими руками осуществляется вместе с фильтрами, чтобы обезопасить оборудование и трубы от мелких частиц металлов, песка и окалины. Ведь всё это присутствует в стояках в значительных количествах. Для того чтобы обеспечить равномерную подачу воды, устанавливается коллектор. Обычно этот узел имеет до 4 входов. Если количество потребляющих приборов больше, то следует подобрать коллектор, который соответствует этому показателю.

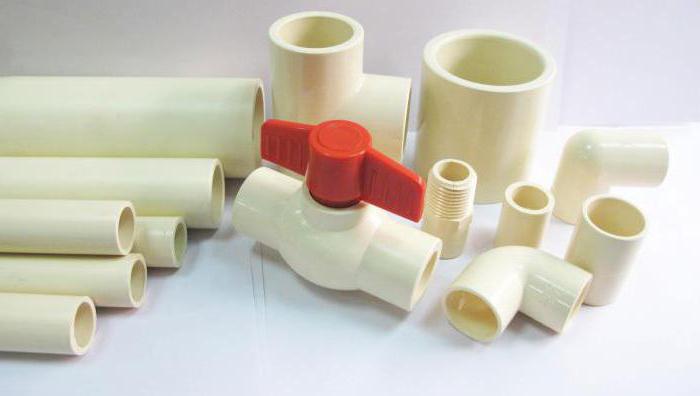

Фитинги для металлопластика

Система из металлопластиковых труб устраивается с использованием фитингов, которые могут быть винтовыми или прессующими. Первые еще называются компрессионными, а вторые - пресс-фитингами. С помощью первых соединение осуществляется по определенной технологии. В данном случае используется принцип давления, который возникает при закручивании гайки на одном разомкнутом кольце.

Для выполнения такого соединения не требуются специальные инструменты. Соединение можно осуществить двумя гаечными ключами. Одним из них вы будете затягивать гайку, тогда как другим оказывать сопротивление. Если при разводке используются металлопластиковые трубы, то их укладка должна осуществляться к потребляющему прибору от коллектора одной нитью, лишние соединения при этом следует исключить.

Через определенное время вы можете столкнуться с необходимостью протяжки для герметичности соединения фитингов. Однако если трубы будут уложены в пол или закрыты плиткой, то выполнение операции или демонтаж станет затруднительным. Для того чтобы исключить периодическую протяжку соединений, необходимо использовать пресс-фитинги.

Особенности соединения труб с помощью пресс-фитингов

Монтаж металлопластиковых труб для водопровода своими руками может быть осуществлён с помощью пресс-фитингов, они прочны и долговечны, а гарантия на их эксплуатацию достигает 50 лет. Давление, которое могут выдержать эти фитинги, достигает 10 бар, а разводку можно осуществить легко и быстро. Трубы в данном случае соединяются с использованием пресс-машины, которая представляет собой инструмент для установки труб и может иметь ручное или микропроцессорное гидравлическое управление.

Трубу для соединения необходимо отрезать специальными ножницами таким образом, чтобы образовался прямой угол. С помощью развертки и специального инструмента для калибровки следует снять фаску, а диаметр подогнать для последующего монтажа. На торец надевается гильза из нержавеющей стали. До упора в трубу фитинга устанавливается фасонная часть. Гильзу следует захватить зажимом пресса, который может быть гидравлическим или ручным. Рукоятки пресса сводятся до упора.

Технология монтажа

Трубопровод из металлопластика монтируется в соответствии с технологией. Так как трубы чувствительны к воздействию ультрафиолета, термическим повреждениям и механическим воздействиям, монтаж необходимо осуществлять аккуратно. Открытая прокладка допустима лишь в тех местах, где воздействие вышеперечисленных факторов отсутствует. При скрытой прокладке технология предусматривает устройство съемных щитков и люков для доступа к компрессионным фитингам. Такие щиты и люки не должны обладать острыми выступами.

Монтаж металлопластиковых труб для водопровода своими руками через конструкции зданий проводится с использованием гильз. Их внутренний диаметр должен быть больше внешнего диаметра трубы на 10 мм максимум. Зазор, образуемый при этом, заполняется несгораемым мягким материалом, обеспечивающим движение труб в продольном направлении.

На поверхности изделий не должно возникнуть надрезов и царапин при устройстве системы. При распаковке бухты не следует использовать острые предметы. Когда вы осуществляете разметку трубы, следует использовать маркер или карандаш. Монтаж водопровода из металлопластиковых труб своими руками осуществляется с использованием подвесок или опор, которые позволят осуществить крепление к вертикальным поверхностям. Эти доборные элементы можно приобрести вместе с трубами.

Если крепления выполнены из металла, то они дополняются мягкими прокладками. Трубопровод будет готов послужить дольше, если вы обеспечите его полную герметичность и не допустите повреждения.

Дополнительные особенности монтажа с помощью фитингов

Наиболее распространёнными устройствами для обеспечения разводки выступают фитинги, которые помогают соединять разные участки труб. Они обладают самыми разными формами, которые зависят от потребностей, среди прочих фитингов следует выделить:

• муфту;
• тройник;
• угольник.

Металлопластиковая труба перед началом работ раскраивается на отдельные отрезки согласно проекту. Для этого следует использовать специальные клещи, которые позволяют получить ровный разрез. Некоторые домашние мастера используют для этого другие приспособления, однако специалисты не рекомендуют делать этого, так как в процессе можно повредить внутренний слой.

На следующем этапе подготавливаются углы и тройники, на которые надеваются уплотнители. Обычно они выполняются из резины, но в продаже можно встретить изделия из других материалов. Эти кольца защищают систему от протечек. Для дальнейших работ могут понадобиться калибраторы, которые расфальцовывают отверстия, чтобы установить фитинг и не согнуть кольца уплотнения.

Сантехники советуют проверить стенки труб перед началом монтажа: они должны быть гладкими и чистыми. Важно исключить заусенцы на срезах и другие неровности. Если они имеются, то дефекты нужно снять с помощью наждачной бумаги и протереть срез спиртовым раствором, который позволит обезжирить поверхность.

Сборка и монтаж металлопластиковых труб своими руками на следующем этапе предусматривает установку фитинга в трубу. На неё надевается гайка и зажимной хомут, который подходит по диаметру. Труба для этого немного растягивается с помощью калибратора, а на ее конец надевается ножка узла. Ее необходимо продвинуть внутрь и закрепить на нужной глубине. Место соединения должно быть ровным.

После завершения установки необходимо проверить расположение фитинга в трубе. Теперь нужно затянуть гайку на металлопластиковой трубе. А прилагать слишком много усилий при этом не стоит, ведь в коммуникациях часто возникают трещины. Затяжка должна быть достаточно сильной, но пережимать гайку не следует. Как только она начнёт потрескивать, вы должны понять, что она достаточно плотно села на трубу.

Дополнительные рекомендации по использованию пресс-фитингов при монтаже водопровода из металлопластика

Если вы решили использовать в работе пресс-фитинги, то должны знать, что по сравнению с обычными они обладают целым рядом преимуществ. Во-первых, они идеально подходят для установки и разводки системы , полотенцесушителя и газопроводов. В качестве их основного плюса выступает то, что они не предусматривают необходимости периодического ремонта, что и отличает их от винтовых аналогов.

Методика проведения работ

Если монтаж и соединение металлопластиковых труб осуществляется с помощью пресс-фитингов, то вы должны обрезать и зачистить изделия, что является очень важным этапом, ведь от него зависит эффективность всей последующей работы. После обрезки труб с помощью калибров нужно раскрыть изделие на тот диаметр, который необходимо, и снять фаску. На трубу надевается стальная гильза, а внутри располагается фитинг.

С помощью пресс-оборудования необходимо зажать гильзу и фитинг. Этот вариант станет идеальным для напорных внутренних трубопроводов, которые не предусматривают возможности периодического подкручивания. Однако следует быть внимательным, ведь демонтаж зажимных фитингов довольно проблематичен, поэтому необходимо продумать план и методы разветвления системы.

Как согнуть трубу

Соединение и монтаж металлопластиковых труб предусматривает необходимость изменения их поворота. Если вы не хотите использовать специальные приспособления и желаете сократить количество используемых фитингов, то сформировать поворот можно пружиной, руками, трубогибом или с помощью фена. Для того чтобы избежать дефектов, можно использовать пружину. В продаже она представлена в широком ассортименте и предназначается для решения описываемой задачи. Технология монтажа металлопластиковых труб для водопровода своими руками в данном случае предусматривает расположение изделия внутри пружины. Размер последней нужно подобрать с учетом диаметра трубы.

Изменение геометрии феном

Одним из эффективных способов является использование строительного фена. Под воздействием высокой температуры металлопластик становится более податливым. Однако воздействовать на изделия таким способом необходимо аккуратно, ведь пластик может перегреться.

Если вы начинающий мастер, то для начала вам необходимо рассмотреть способы монтажа металлопластиковых труб для водопровода своими руками. А при необходимости согнуть одно из таких изделий лучше использовать трубогиб. Он подойдёт для тех, кто не имеет опыта в проведении подобных работ. С помощью данного приспособления согнуть трубу удастся без особых усилий и быстро.

Монтаж металлопластиковых труб для водопровода своими руками достаточно прост, если разобраться в схеме, необходимых материалах и инструментах, особенностях технологического процесса.

Преимущества металлопластиковых трубопроводов:

• Высокие эксплуатационные характеристики – стойкость к высоким температурам, пластичность, отсутствие коррозии и отложения солей на внутренних стенках.
• Надежное соединение конструкций.
• Длительный срок эксплуатации – не менее 10 лет.
• Отсутствие вибраций и повышенных шумов.
• Качественные трубы не поддерживают горение.
• Для монтажа системы водопровода необходимы минимальные навыки выполнения ремонтных работ.
• Устойчивость к колебаниям температуры.

Недостатки:

• При частых перегревах снижается эластичность труб.
• Необходимость защищать трубы от прямых солнечных лучей.
• У пластика большой коэффициент расширения.

Фитинги

Элементы трубопровода, предназначенные для:

• соединения отдельных труб как одного, так и разных диаметров;
• создания ответвлений от магистральных трубопроводов и поворотов;
• подключения сантехнического оборудования.

На фитинги надеваются уплотнительные кольца, которые необходимы для повышения герметичности соединения и предотвращения течей.

Необходимые материалы и инструменты

Труборез. Инструмент, необходимый для качественной нарезки труб.

Калибратор. Устройство, которым выравнивают внутренние поверхности труб. Стандартная модель имеет 3 диаметра – 16, 20 и 26 мм.

После обработки краев калибратором трубы герметично насаживаются на фитинги.

Зенкер. При отсутствии специального ножа на калибраторе используют зенкеры для труб, которые также позволяют нарезать фаски на края трубы.

Разводные ключи. Применяются для затяжки гаек на фитингах.

Ручной или электрический пресс. Используются для сдавливания труб на опрессовочных фитингах.

Внимание! Инструмент можно взять в аренду на строительном рынке.

Монтаж

Составление схемы трубопровода с нанесением всех контрольных точек, фитингов и запорной арматуры. Для упрощения монтажных работ трассу трубопроводов также можно нанести на стены в реальных размерах.

Необходимо определиться со способом соединения труб.

Обжимной способ

После нарезки на откалиброванные трубы надеть гайку и кольцо, вставить в фитинг до упора. Затем разводным ключом плотно держать фитинг, а другим до упора затянуть на трубе гайку.

Для лучшего вхождения нельзя использовать смазки и нефтепродукты, т.к. они не обеспечат герметичность соединения.

Преимущества:

• полностью разборное соединение;
• простота монтажа;
• отсутствие течей в сетях холодного водоснабжения при длительном сроке эксплуатации;
• длительный срок эксплуатации;
• возможность быстрой замены отдельный участков трубопровода.

Опрессовка

Трубы нарезаются необходимой длины труборезом. Затем калибруются, на краях срезаются фаски.

Далее край трубы необходимо ввести до упора в пресс-фитинг (для контроля длины есть специальное отверстие). Труба, надетая на фитинг вставляется в пресс (электрический и ручной) и зажимается до образования герметичного соединения.

Процесс опрессовки занимает не более 60 секунд. Пластиковые фиксаторы могут быть сняты (для придания завершенного вида конструкциям).

Преимущества:

• отсутствие необходимости обслуживания;
• при правильном монтаже отсутствие течей на всем сроке эксплуатации системы;
• возможность зашивания в стены и под гипсокартон;
• низкая стоимость монтажных работ.

После монтажа системы необходимо проверить ее работоспособность –заполнить систему водой. При отсутствии течей монтаж можно считать выполненным успешно.

При возникновении трещин в фитинге, необходимо его заменить. Для того чтобы затянуть ослабленное соединение фитинга необходимо 2 разводных ключа, одним из которых удерживается фитинг, а другим до упора подтягивается гайка.

• При появлении небольших течей необходимо своевременно подтягивать гайки на фитингах. При повторных появлениях течи необходимо провести осмотр и замену аварийного участка.
• В системе необходимо установить фильтры грубой (сетчатый механический) и тонкой очистки.
• Трубогибы, прессы и другие инструменты можно взять в аренду в строительном или интернет магазине, сэкономив при этом до 30% общего бюджета на монтаж водопровода.
• Использовать фитинги дважды не целесообразно в виду их невысокой стоимости и изношенности резинок. Найти идентичные прокладки сложно.
• Обжимное соединение требует осмотра и обслуживания не реже 1 раза в год для труб холодного водоснабжения.
• Т.к. основный прижим полиэтиленовой трубы в фитинге происходит на штуцере, после нескольких подтягиваний после повторного возникновения течи замене подлежит весь узел с переобтягиванием на новом месте. Замена уплотнительной резинки (прокладки) в таких случаях не даст положительный эффект.
• Смачивать края трубы во время использования калибратора или зенкера нет необходимости, т.к. они имеют достаточно острые ножи для качественного среза фасок.
• Места соединений (фитинги) не рекомендовано замуровывать в стены. Через 5-7 лет пресс-фитинги также могут дать течь. Должен быть организован свободный доступ.
• Монтажные работы следует выполнять аккуратно, открытие бухт запрещено производить острым ножом.
• Длина трубопровода включает также участки, которые заходят в фитинг, запас составляет до 2%. Если работы проводятся впервые, необходимо учесть в расход материала отбракованные участки.
• Для труб малых диаметров (16, 20 мм) целесообразно использовать трубогиб. Применение позволяет сэкономить средства на покупку угловых фитингов. Также такой прием исключает течь на этих участках.
• Необходимо использовать достаточное количество клипс для закрепления труб к стенам. Крепление производят через каждые 70 см. клипсы необходимо приобретать для выбранного диаметра труб, т.к. технически предполагается защелкивание трубопровода в загибе крепежной конструкции.

Ошибки при монтаже системы

• Причиной течи могут быть неровно срезанные края трубы, поэтому для нарезания всегда необходимо использовать труборез.
• Заменять обжимные гильзы на фитингах для соединений опрессовкой не рекомендовано, т.к. в этом случае портится сам фитинг, происходит быстрая разгерметизация, сокращается срок службы системы.
• Дешевые соединительные детали от неизвестных производителей, как правило, низкого качества, замена их несколько раз намного дороже, чем приобретение качественной арматуры.
• Плохо затянутые трубы быстро дают течи.
• Систему с обжимными соединениями нельзя зашивать в стену, т.к. данный вид соединений требует регулярного обслуживания и подтягивания гаек.
• При неполном вхождении трубы в гильзу возникает вероятность вырывания трубы из соединения.
• Для нарезания труб нельзя использовать ножовку, т.к. в этом случае возникают неровности и заусеницы, труба может растрескаться. Для среза фасок также нельзя использовать ножи и др. предметы, в этом случае деформируется отверстие трубы. Что может привести к быстрому возникновению течи. Для среза необходимо использовать зенкеры и калибраторы.

Как выбирать трубы

Для выбора труб необходимо:

• определиться с типом системы водоснабжения;
• учесть температурный максимум воды, которая будет протекать (для горячего водоснабжения необходимо выбирать армированные модели);
• сопоставить цену и качество продукции;
• условия эксплуатации труб и предполагаемый срок пользования до следующего ремонта.

Как определить качество металлопластиковых труб при покупке

• Визуально трубы не должны иметь дефектов – швов, трещин, неровностей. Также на срезе трубы не должны просматриваться расслоения.
• Алюминиевый слой в качественных изделиях не превышает 0,6 мм, но не меньше 0,3 мм.

Выводы

Правильный подбор труб и рабочего инструмента – гарантия качественного монтажа водопровода своими руками.

Соблюдение технологий позволяет получить надежные соединения трубопроводов, которые могут прослужить несколько десятков лет.

В настоящее время рынок строительных материалов предлагает целый ряд материалов для обустройства водопроводной системы в квартирах и частных домах. Что же лучше выбрать? Если у вас нет весомого опыта в проведении подобных работ и специального оборудования для пайки и сварки, то для вас, безусловно, лучше всего подойдут металлопластиковые трубы. При соблюдении аккуратности при работе и инструкций, монтаж труб из металлопластика самостоятельно под силу почти каждому домашнему мастеру. Помимо этого, пластмасса с прослойкой из металла стоит дешевле относительно многих других материалов.

На сегодняшний день в продаже есть широкий ассортимент фитингов для установки металлопластиковых конструкций. К ним относят различные тройники, муфты, уголки. Не стоит забывать о том, что специальные фитинги (фасонные части) подходят исключительно для установки металлопластиковых изделий. В переводе с английского, слово «фитинг» означает «монтировать, прилаживать, собирать». Соединение с использованием фитингов удобно и надежно.

Установка трубных конструкций из металлопластика требует использования определенного комплекта инструментов, при помощи которых можно осуществить грамотную и технологически правильную разводку. Для монтажа труб из металлопластика нам потребуются следующие инструменты:

1. Специализированные ножницы для резки. При помощи них можно ровно и легко разрезать полимер с металлическим слоем. Кроме того, можно применять ножовку по металлу, но в таком случае есть вероятность повреждения защитного слоя, образования заусенец и неровностей. Впоследствии это может привести к авариям и протечкам.
2. Калибратор. Он используется для того, чтобы развальцевать трубы после разрезке, при этом не нарушить резиновые уплотнители для фитингов.
3. Плоскогубцы, разводной ключ, рожковые ключи необходимых размеров, перфоратор и дрель.
4. Пружина для сгибания. Нередко при монтаже труб из металлопластика нужно сделать поворот конструкции или же попросту согнуть трубу без использования фитингов. Специальная пружина дает возможность произвести сгиб без разломов. Изменять направление системы можно под любым углом, как этого требует планировка помещения. Преимуществом подобного монтажа металлопластиковых изделий является отсутствие большого количества соединений, что позволяет снизить риск возможных протечек в местах стыка. Помимо этого, с её помощь можно сэкономить время и деньги, потраченные на приобретение и установку фитингов.

Данный набор инструментов для монтажа труб из металлопластика позволяет нам быстро и правильно произвести работы по установке водопроводной конструкции в квартире.

С чего стоит начать установку водопровода?

Начинать установку труб из металлопластика лучше всего с составления плана и подсчета необходимого материала. Сразу стоит определить, какой вид фитингов нужно приобрести, сколько купить креплений для монтажа трубы и т.п. Для больше удобства можно составить на бумаге схему помещений, где будет обустраиваться система водопровода. Это туалет, ванная и кухня. Стоит отметить, что к смесителям проводится двойной водопровод, отдельный для горячей и холодной воды, а к стиральной, посудомоечным машинами и унитазу проводится исключительно холодная вода. Затем нужно измерить точную длину будущей водопроводной конструкции, что позволяет тщательно продумать количество необходимых элементов. Если в этом вам помогут люди с опытом, будет только лучше.

Установка трубы из металлопластика начинается с монтажа шаровых кранов (вентилей). Для выполнения подобных работ лучше заказать услуги профессионального сантехника. Он сможет перекрыть воду, установить вентили и произвести первую часть соединения, после которого смонтировать водопровод в квартире уже можно самому. Услуги специалиста здесь необходимы, потому что установка шаровых крановых производится с использованием паяльного либо сварочного аппарата квалифицированными сантехниками.

Монтаж и ремонт конструкции

После монтажа шаровых кранов нужно установить фильтры глубокой очистки. Они не дадут возможности песку и мелким частицам окалины попасть в сантехническое оборудование. После фильтров лучше всего установить фильтры тонкой очистки, обладающие более мелкой ячейкой задерживающего элемента, поэтому они могут задержать мельчайшие частицы окалины и сохранить от повреждения пластины из керамики в дорогих смесителях. Это говорит о том, что при установке водопроводной системы из металлопластика, применение фильтров является необходимостью.

После того, как система фильтрации была смонтирована, нужно установить счетчики воды и приступить к установке трубных изделий. Для того, чтобы скрепить две части конструкции, нужно одним ключом держать фитинг, а другим притягивать гайку пока не раздастся характерный щелчок. Помните, что соединение нельзя перетягивать. Для качественной и надежной гидроизоляции нужно смазать места соединений силиконовым герметиком.

Крепление водопроводной конструкции к стене осуществляется при помощи специальных клипс. Дрелью высверливаются отверстия на расстоянии примерно 70 – 80 сантиметров друг от друга. Саморезами и дюбелями клипса фиксируется, после чего труба защелкивается в клипсе без особых усилий. Диаметр клипсы должен соответствовать размеру трубы.

Даже при полном соответствии процесса работ инструкции через некоторое время может появиться необходимость в ремонте труб из металлопластика. Причины возникновения течи бывают различными. Как правило, это ослабление соединения, из-за чего место крепления нужно немного подтянуть, деформация корпуса фитинга, что требует его полной замены, или повреждение самой трубы из металлопластика, в случае которого нужно менять аварийный участок.

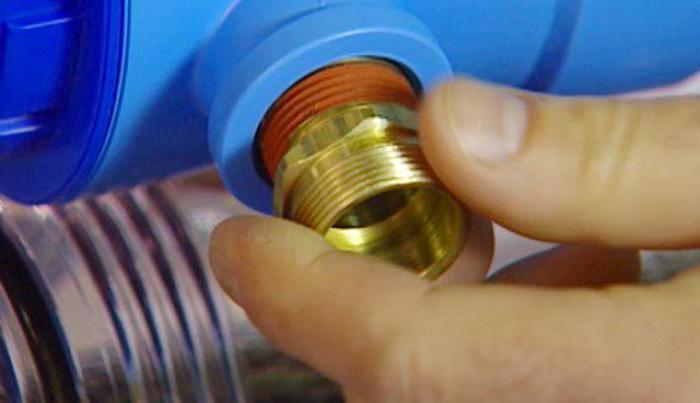

Установка фитингов на трубы из металлопластика

Это может понадобиться в том случае, если трубопровод монтируется заново или требуется замена аварийного участка системы. Изначально потребуется отмерить часть металлопластиковой конструкции необходимой длины. Если вы используете ножницы, то при резке их лучше вращать вокруг изделия, чтобы предотвратить возможное продавливание. При помощи трубореза это делать еще легче, достаточно лишь вращать его, увеличивая глубину врезания ролика после каждых двух оборотов до того момента, пока части трубы полностью не разделятся. Лучше не использовать ножовку по металлу, потому что внутрь могут попасть опилки, да и срез едва ли получится ровным и перпендикулярными по отношению к оси трубы.

Затем следует калибровка. До начала этого процесса нужно освободить фитинги от гаек и надеть на них трубу из металлопластика. После выбирает штифт калибра, подходящий по диаметру, и вставляется в торец. Его необходимо вставить до упора, слегка подкручивая. После калибр извлекается, а на его место устанавливается соединительные элемент с пружинной шайбой, которая имеет конусный зажим. Затягивать гайку нужно осторожно, не применяя большого количества физических усилий.

Монтаж специальных пресс-фитингов и надвижных фитингов

Как и в случае с зажимными фитингами, изначально необходимо отрезать кусок трубы определенной длины, снять фаску, очистить экспандером и развальцевать торец. В этом время труба должна быть выровнена по длине не менее, чем на 10 сантиметров. Затем изделие из металлопластика надевается на штуцер фитинга, а на место соединения натягивается гильза из металла. Такое соединение не подлежит разборке, для демонтажа нужно отрезать кусок трубы, укорачивая её.

Монтаж специальных пресс-фитингов, как правило, используется при обустройстве системы «теплых» полов. Для осуществления данной операции используются специальные пресс-клещи. Подготовка трубы имеет такие же этапы, как и при установке надвижных фитингов. Труба калибруется и вставляется в соединительный элемент. Затем остается только обжать муфту из стали с применением пресс-клещей.

Процесс производства труб из металлопластика

Для понимания всех преимуществ описываемого материала, стоит сказать несколько слов о процессе производства изделий из него.

Характеристики полимерных конструкций, которые уже применяют во многих сферах жизни, известны далеко не всем. Металлопластиковые трубы включают в себя два слоя сшитого полиэтилена и слой тонкой алюминиевой фольги, проложенной между ними. Соединение слоев осуществляется при помощи специально клеящего состава на усмотрение производителя.

Алюминий придет трубе необходимую прочность, а полиэтилен дает гибкость.

Алюминиевая лента небольшой толщины сваривается из двух фрагментов полукруглой формы по длину методом «встык» или «внахлест». Сварка производится при помощи ультразвука. Затем внутрь трубы и снаружи наносится слой из полиэтилена с нанесением специального клея. После трубы маркируются и упаковываются в бухты. В этом виде они и поступают в магазины и на рынки.

Конструкция изделий из металлопластика позволяет нормализовать линейные расширения полиэтилена и металла. Белый цвет внешнего покрытия является отличным решением для эстетичного внешнего вида системы без необходимости в регулярном окрашивании.

Внешний и внутренний слой из полиэтилена обеспечивает гладкую поверхность и не дает скапливаться накипи и иным веществам изнутри. Кроме того, полимер позволяет защитить алюминиевую ленту от коррозии и гальванических процессов при стыковании с участками трубопровода из металла, исключает вероятность образования конденсата, что значительно увеличивает срок эксплуатации труб из металлопластика.

Полиэтилен обладает устойчивостью к агрессивным средам и долговечностью. Он может выдерживать температуру до +110 градусов по Цельсию. Фольга из алюминия толщиной не более 400 микрон выдерживает высокое давления и придает трубе устойчивость к механическому воздействию.

Конструктивный слой труб из металлопластика, включающий в себя все достоинства полиэтилена и алюминия, дает возможность использовать этот материал в система канализации, водоснабжения, кондиционирования и тому подобных более 50 лет.

Монтаж труб из металлопластика – экономичный вариант установки водопроводной системы без необходимой квалификации. Теперь вы узнали больше о том, как это можно сделать своими руками и сможете правильно выбрать необходимое оборудование и произвести ремонт конструкции в аварийной ситуации.

Металлопластиковые трубы благодаря своим преимуществам перед металлической продукцией широко используются для монтажа трубопроводов в квартирах и частных (дачных) домах. Как осуществляется прокладка металлопластиковых труб, а также все их преимущества и особенности рассматриваются в данной статье.

Конструкция металлопластиковых изделий

Трубы из металлопластика представляют собой изделия, состоящие из пяти слоев:

1. Внутренний полиэтиленовый слой.
2. Слой специального клеевого состава.
3. Промежуточный несущий алюминиевый слой.
4. Второй слой специального клеевого состава.
5. Внешний полиэтиленовый слой.

Поскольку себестоимость входящих в состав изделия компонентов не высокая, то и стоимость металлопластиковых труб и фитинговой продукции также не большая.

Преимущества металлопластиковых труб

Металлопластиковая продукция, используемая для монтажа водопровода, выгодно отличается перед альтернативными изделиями. В первую очередь целесообразна замена труб на металлопластиковые благодаря их положительным свойствам:

• большой срок эксплуатации, который составляет не менее чем 50 лет при условии монтажа и эксплуатации трубопроводной продукции в строгом соответствии с техническими нормами;
• устойчивость против коррозии;
• отсутствие образования солевых и известковых отложений на внутренней поверхности труб, что обеспечивает им хорошую пропускную способность на протяжении длительного периода эксплуатации;
• отсутствие токсичных составляющих металлопластика;
• небольшой вес изделий, благодаря которому такие трубы при монтаже не создают нагрузки на фундамент или перекрытие дома;
• поставка изделий бухтами позволяет минимизировать отходы продукции при прокладке трубопровода;
• легкая укладка металлопластиковых труб без применения сварки и специального инструмента;
• достаточно высокий эффект шумопоглощения, поэтому прокладывать трубопровод можно без изоляционного материала;
• отсутствие необходимости в покраске и другом техническом обслуживании изделий;
• невысокий коэффициент теплопроводимости;
• высокая механическая прочность (до 10 атмосфер);
• достаточная пластичность изделий из металлопластика: если в трубе замерзнет вода, она просто расширится, но не разрушится;
• хорошая термоустойчивость при транспортировании горячей рабочей среды;
• возможность монтировать трубы в бетонную стяжку из-за минимального линейного напряжения.

Монтаж трубопровода из металлопластика

Простота работы с изделиями позволяет для экономии финансовых средств организовать монтаж трубопровода в квартире или загородном доме (даче) самостоятельно. Прокладываются металлопластиковые трубы своими рукамив порядке изложенном ниже.

Подготовительные работы

Перед укладкой труб устанавливаются шаровые магистральные краны на стояке горячей или холодной воды. Далее после кранов монтируются фильтры очистки воды, счетчики, редуктор давления и коллектор, который отвечает за равномерное распределение воды между санитарными приборами. От коллектора по квартире или дому до санитарных приборов выполняется разводка металлопластиковых труб. Положительным моментом коллекторной разводки является то, что труба одной ниткой без лишних разветвлений и соединений подключается к конкретному санитарному прибору.

Отрезание трубы

Изделия поставляются бухтами, поэтому отрезаются куски труб необходимой длины. Эту операцию следует проводить с помощью специальных отрезных ножниц (труборезов). При использовании другого инструмента существует большая вероятность нанесения повреждения защитному слою трубы. Кроме того, обрез получится не ровным, что в дальнейшем повлияет на герметизацию соединения. В самом крайнем случае можно использовать ножовку по металлу с очень мелкими зубьями полотна.

После обрезки необходимо удалить с помощью подручных инструментов, например круглого напильника или ножа, острую кромку среза трубы, иначе она может повредить резиновые уплотнители при затягивании соединения.

Соединение изделий

Соединить трубы из металлопластика можно благодаря применению:

• обжимных (компрессионных) винтовых фитингов;
• пресс-фитингов.

С помощью обжимных фитингов получаются разъемные соединительные узлы. Герметизация с трубой при этом обеспечивается уплотнительным разрезным кольцом, которое затягивается прижимной гайкой. Такое соединение требует постоянного контроля и периодической подтяжки.

Для монолитного (неразборного) соединения применяются пресс-фитинги, установка которых осуществляется с помощью специального инструмента. Поскольку металлопластиковые трубные изделия прокладываются в основном скрытым методом в стену, то необходимо обеспечить надежную герметичность соединений.

Рассмотрим, как установить надежный соединительный узел с помощью применения компрессионных фитингов:

1. Сначала на трубу продевается зажимная гайка, а также разрезное уплотняющее кольцо.
2. Для герметизации соединения на штуцерах фитингов смонтированы дополнительные резиновые уплотнительные кольца. Для недопущения их повреждения, трубу предварительно необходимо развальцевать, применив специальный калибратор.
3. Штуцер фитинга вставляется в развальцованный конец трубы.
4. На следующем этапе проводится сборка фитинга. Возвращается разрезное кольцо, и соединительный узел герметично затягивается гайкой.

Гайку необходимо плотно затянуть соответствующим ключом до характерного потрескивания, но с осторожностью, без прикладывания чрезмерного усилия. Очень важно обращать внимание и проверять качество резьбы при покупке фитинговых изделий. Она не должна содержать никаких заусениц.

Изгиб трубопровода

При необходимости делать изгиб во время прокладки трубопровода используется специальная пружина или гибкая внутренняя (внешняя) оправка, которая предотвращает пережатие трубы, уменьшение просвета или поломки изделия при изгибе. Оправка подбирается с диметром, который соответствует диаметру трубы.

Металлопластиковое изделие сгибается небольшими равномерными движениями, пока не получится необходимая конфигурация или угол изгиба. После окончания процедуры пружина или оправка вынимается из трубы.

Крепление

Крепление металлопластиковых труб к прокладываемой плоскости можно обеспечить, если применить специальные клипсы. Они выпускаются разных типоразмеров для применения с трубопроводной продукцией разного диаметра. Данные крепления обеспечивают осевое перемещение труб при нагреве. Для обеспечения точности прокладки магистрали перед монтажом клипс целесообразно провести соответствующую разметку.

Можно использовать для монтажа трубопроводной продукции и специальные опоры или подвески. В случае применения металлического крепления обязательно нужно ставить прокладки из любого мягкого материала.

Правила прокладки магистрали

Металлопластиковые изделия позволяют прокладывать трубопровод в квартире или надаче как открытым, так и скрытым способом в грунте или стене.

При прокладке труб нужно помнить, что для металлопластиковых изделий необходимо исключить резкие перепады давления. Поэтому на магистрали предусматривается установка специальных редукторов, позволяющих выравнивать давление в системе.

Установка металлопластиковых труб выполняется с соблюдением следующих правил:

1. Производителем рекомендуется проводить монтаж трубопровода с использованием металлопластиковых труб при температуре окружающего воздуха не менее 10ºС.
2. Если трубы транспортировались (хранились) при минусовой температуре, то их необходимо выдержать некоторое время для прогрева перед монтажом.
3. При открытом способе прокладки, например в ванной, монтаж трубопровода осуществляется после окончания отделочных стеновых (потолочных) работ.
4. Переломы трубопроводных изделий при монтаже не допускаются.
5. При прокладке труб открытым способом или в земле,необходимо минимизировать влияние на них прямого ультрафиолета и сильного механического воздействия.
6. При скрытой прокладке изделий, необходимо на всей протяженности магистрали предусмотреть смотровые люки для организации доступа к фитинговым компрессионным соединениям.
7. При необходимости проложить трубу через стену или перегородку используют закладные гильзы на 10,0 мм превышающие диаметр изделия. Свободное пространство заполняется материалом, не поддерживающим горение. В любом случае должна быть обеспечена возможность осевого свободного перемещения трубы.

Образование во время монтажа случайных царапин и надрезов на металлопластиковых изделиях не допустимо. По этой же причине при распаковке бухты с металлопластиковой трубой нельзя использовать острый инструмент. А для разметки трубы необходимо пользоваться только карандашом (маркером).

Если выполнить монтаж и подключение металлопластиковых труб по правилам, изложенным в статье, можно организовать систему водоснабжения или отопления, соответствующую всем требованиям. Проложенный самостоятельно трубопровод, будет продолжительное время безаварийно выполнять возложенные на него функции.

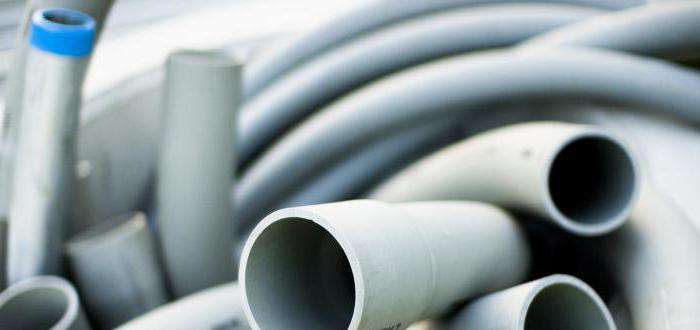

Раньше потребители могли выбирать среди крайне ограниченного ассортимента труб: стальные изделия, отличающиеся прочностью, но при этом не обладающие стойкостью к коррозии, и пластиковые изделия, обладающие стойкостью к коррозии, но очень хрупкие. Металлопластиковые трубы сочетают в себе достоинства пластиковых и стальных изделий, но при этом они лишены их недостатков.

Способ крепления

Крепление труб к стене выполняется достаточно просто и быстро. Специально для этих целей предусмотрены крепежные клипсы. Для выполнения работы потребуются они, а также парочка шурупов. Рассмотрим алгоритм крепления изделий к стене:

Чтобы лучше понять, как крепитьизделия к стене, вы всегда можете посмотреть соответствующее обучающее видео.

• При крепленииизделия к стене следует учитывать коэффициент расширения. Для этих целей при установке труба должна быть оставлена с запасом. Не стоит устанавливать ее в натяг.
• Крепление изделий должно обязательно выполняться посредством специальных клипс. Для этих целей ни в коем случае нельзя применять жесткие хомуты, так как изделие должно иметь возможность свободно перемещаться;
• Для достижения хороших результатов нужно ответственно подойти к выбору металлопластиковых изделий. Оптимальный их диаметр для водопровода – d20. Для стояков лучше выбирать металлопластиковые изделия с большим диаметром, что позволяет добиться хорошей пропускной способности;
• Чтобы металлопластиковые изделия не деформировались при сгибе, в них помещается пружина;
• Если металлопластиковый трубопровод проходит через стену, рекомендуется применять проходные гильзы;
• Крепитьэти изделия к стене оптимально в тех случаях, когда на водоснабжение в доме предполагает много изгибов, или изделия приходится крепить на очень близком расстоянии к стене.

Крепление металлопластиковых труб к стенепри помощи клипс– это довольно таки простая работа, для выполнения которой требуется минимум инструментов. Вызывать для выполнения этой работы профессионалов неоправданно, ведь все можно сделать своими руками за минимальные сроки. Если вам не до конца понятно, как именно крепить изделия, вы всегда можете посмотреть обучающее видео, в котором все этапы работы не просто расписываются на словах, но наглядно демонстрируются.
