В процессе эксплуатации отопительной системы нередко возникает необходимость стравливания лишнего воздуха, находящегося внутри контура. Кроме того, чтобы избежать связанных с наличием воздуха в трубопроводе проблем, нужно еще и принимать меры, направленные на предотвращение попадания воздуха в систему в дальнейшем. О том, как спустить воздух из батареи и не позволить ему снова попасть туда, и пойдет речь в этой статье.

Вред воздуха в системе отопления

В первую очередь необходимо разобраться, какую опасность для отопительной системы представляет попавший в нее воздух. А проблема-то довольно проста – воздушные пробки в системе отопления полностью парализовать работу отопительной системы на всей ее протяженности или на отдельном участке.

Все дело в небольшом перепаде давления на входе и выходе из системы – эта величина обычно не превышает 0,2 кгс/см. Такого напора не хватает для того, чтобы нивелировать разницу в уровне плотности воды и воздуха. Из-за этого верхняя часть стояка полностью заполняется воздухом, и теплоноситель просто не может циркулировать. В результате квартиры остаются без отопления, а при наступлении холодов участок системы полностью замерзает.

На описанных выше явлениях проблемы не заканчиваются. В многоэтажных домах, построенных еще в советские времена, до сих пор используются трубы из обычной стали. Влажность в отопительной системе высока, а черная сталь в таких условиях при контакте с воздухом начинает разрушаться в многократном ускоренном темпе. Итог предсказуем – в какой-то момент система приходит в совершенно неработоспособное состояние. Чтобы этого не возникало, придется разбираться, как спустить воздух с системы отопления.

Причины появления воздуха в батареях

На первый взгляд может показаться, что воздуху в батареях просто неоткуда взяться, ведь система отопления круглый год находится в заполненном состоянии. Номинально так оно и есть, о чем говорят все существующие нормативы – но на практике поддерживать герметичность системы все время попросту невозможно, и со временем это провоцирует удаление воздушной пробки воздуха в системе отопления.

Воздух появляется в батареях из-за следующих факторов:

1. Сезонные ремонтные и профилактические работы . Хотя бы раз в год отопительную систему приходится проверять и, при необходимости, ремонтировать. По инструкции нужно заполнять контур после замены каждого элемента конструкции – но воды на это уйдет слишком много, поэтому жилищно-коммунальные службы не идут на такие затраты.
2. Замена отопительных приборов . Еще одна причина появления воздуха в радиаторах – их замена или перенос жильцами квартир. Разумеется, каждый сброс стояка может стать причиной его завоздушивания.
3. Физические процессы . Когда все вентили закрыты, а трубопровод охлаждается, то объем находящегося в нем теплоносителя уменьшается. Если в такой ситуации открыть хотя бы один вентиль – батареи окажутся завоздушены, и придется думать, как стравить воздух из батареи.
4. Повреждения элементов системы . Самым слабым звеном в отопительных системах многоквартирных домов являются чугунные радиаторы, которые при отключении отопления начинают течь из-за теплового расширения. В какой-то момент приходится решать серьезную проблему – менять все батареи в подъезде или же попросту сбросить систему до наступления отопительного сезона.

Способы стравливания воздуха

Для спуска воздуха из отопительной системы используется несколько способов, выбирать из которых нужно в зависимости от двух факторов:

1. Конфигурация отопления . Поскольку в системах нижнего и верхнего розлива имеются отличия, то и воздух из них стравливается по-разному.
2. Отношение к отопительной системе . Жильцы квартир спускают воздух из батарей совсем не так, как это делают профессиональные слесари – слишком разные задачи, требующие разных решений.

Перед тем, как убрать воздух из системы отопления, нужно рассмотреть все способы подробнее.

Нижний розлив с пользовательским доступом

Отличительной особенностью нижнего розлива является попарное подключение стояков отопления. Розливы подачи и обратки при такой схеме располагаются в подвале здания, а между ними стояками располагаются вентили. За вентилями устанавливаются или заглушки, или краны, позволяющие сливать воду при необходимости.

Имеющийся в стояках системы воздух при нижнем розливе выдавливается в верхние участки попарно соединенных стояков. На верхнем этаже (как правило, в квартирах, но иногда и в чердачном помещении) между стояками имеется перемычка, возле которой устанавливается кран Маевского, позволяющий стравливать воздух из системы.

Знать о том, как выгнать воздушную пробку из системы отопления, нужно в первую очередь жильцам квартир на верхних этажах:

• Кран поворачивается на 180 градусов, и из него с шипением начнет выходить воздух;
• Когда из радиатора станет течь вода, кран необходимо закрыть.

При проживании на любом другом этаже достаточно будет попросить соседей сверху стравить воздух в свободное время. В том случае, если по какой-то причине договориться с соседями не получается, нужно будет подать соответствующую заявку в местную жилищную организацию. Главное при этом – добиться того, чтобы заявка была принята по всем правилам, и тогда при возникновении проблем с отоплением можно будет в дальнейшем потребовать перерасчета.

Нижний розлив с администраторским доступом - удаление воздушной пробки

Одно дело, если проблему можно решить только из собственной квартиры или при помощи обращения к специалистам. Другое дело – если роль специалиста можно сыграть самостоятельно, например, получив доступ в подвал.

Решение проблемы в этом случае осуществляется следующим образом:

• Перед тем, как удалить воздух из системы отопления, ее необходимо перепустить, для чего первым делом закрывается отопительная задвижка и открывается находящийся под ней канализационный сброс;
• После выполнения предыдущих действий системе нужно дать около 5-10 минут на выход воздуха;
• Если желаемый эффект не был достигнут, систему нужно перепустить в обратную сторону;
• После стравливания воздуха нужно закрыть сброс и вернуть все задвижки в исходное положение, чтобы отопительный контур продолжил функционирование в штатном режиме.

Отдельные стояки, с которыми возникли проблемы, тоже вполне можно перепустить с подвального уровня. Для этого достаточно перекрыть вентиль одного из соединенных стояков и открыть сброс. Вероятность удачного стравливания воздуха в таком случае достаточно высока, а если один из стояков используется в качестве холостого, то работа обязательно увенчается успехом.

Даже в том случае, если вместо сбросов на стояках установлены заглушки, найдется пара способов того, как избавиться от воздушной пробки в системе отопления:

1. Первый вариант – перекрыть оба стояка, сбросить их, а потом поменять одну из заглушек на шаровый кран с резьбой типа «папа-мама». Конечно, для такого варианта потребуется сам кран – но его стоимость невелика, и такие затраты уж точно стоят того, чтобы отопительная система могла продолжать работу.
2. Для второго варианта нужно закрыть расположенные на стояках вентили, а потом выкрутить одну заглушку. Стояк переводится в режим сброса, останавливается, и потом предыдущие операции повторяются в обратном порядке. Таким способом стравливания воздуха можно пользоваться только при температуре теплоносителя ниже 45 градусов – в противном случае человек, выполняющий эту работу, может серьезно обжечься.

Верхний розлив с администраторским доступом

Если в здании используется верхний розлив, то это значит следующее: точка подачи теплоносителя находится на чердаке, а обратный контур располагается в подвальном помещении. При такой конфигурации стояки подключаются снизу и сверху, при этом имея одинаковую функциональную нагрузку, поэтому в пределах одного этажа система поддерживает равную температуру.

Поводя краткие итоги, можно сказать следующее – при отсутствии опыта и понимания того, как работает отопительная система в многоквартирном доме, лучше не думать о том, как стравить воздух из радиатора самостоятельно. Например, при верхнем розливе существует немалый риск заливания расположенных на верхних этажах квартир, поэтому такую работу лучше передоверить специалистам из жилищной компании.

Как спустить воздух из батарей в частном доме

В частных домах тоже может возникнуть ситуация, при которой в отопительной системе появится воздух. Важно скорее не то, как система отопления в частном доме завоздушена, а то, как избавляться от ненужного воздуха. Универсального решения этой проблемы нет – отопление частного дома обычно проектируется в индивидуальном порядке, поэтому собранная конструкция имеет массу собственных нюансов.

Впрочем, во всех типах отопительных систем имеются схожие особенности, которые нужно изучить перед тем, как спустить воздух из батареи:

1. Если отопление имеет принудительную циркуляцию, то возле насоса всегда устанавливаются специальные воздухоотводящие элементы (как правило, они располагаются или перед насосом, или непосредственно в котле). Воздух в системе при наличии таких элементов чаще всего оказывается из-за их засорения.
2. Клапаны для отвода воздуха могут устанавливаться и непосредственно на батареи, но только в том случае, если они располагаются выше точки розлива. Если же розлив находится где-то на верхнем уровне, то воздушный клапан нужно искать в самой верхней его точке.
3. На всех вертикальных изгибах розлива имеются собственные воздушники. При их отсутствии для стравливания воздуха придется воспользоваться одним из описанных выше способов.

Перед тем, как выпустить воздух из батареи, нужно убедиться в том, что система отопления запущена правильно – иногда причиной ее остановки оказывается перекрытый на одном из участков вентиль.

Техника безопасности и профилактические работы

Чтобы избежать травм и других проблем, нужно при стравливании воздуха соблюдать ряд правил:

• Стержень из воздушного клапана выкручивать нельзя – напор разогретого теплоносителя не даст закрутить его обратно;
• Корпус крана тоже нельзя выворачивать – сорвать резьбу очень просто, а ликвидировать последствия затопления квартиры сложно;
• Радиаторные пробки нельзя откручивать даже частично – обратно их потом не вернуть, а выливающийся из радиаторов кипяток принесет массу негативных эмоций (прочитайте также: "Какие радиаторные пробки лучше использовать при монтаже радиаторов отопления ").

При проживании на верхнем этаже или в собственном доме можно принять защитные меры, которые позволяет в дальнейшем не думать, как спускать воздух из алюминиевого радиатора:

• В автономной отопительной системе достаточно будет установить радиаторы, используя нижнее подключение, чтобы попавший в отопительный прибор воздух не влиял на его работоспособность;
• В верхней точке стояка или автономного отопления можно установить автоматические воздушные клапаны, которые самостоятельно выпустят весь воздух из батарей.

Заключение

Данная статья подробно отвечает на вопрос о том, как правильно стравить воздух из системы отопления. Эта задача имеет ряд нюансов и трудностей, поэтому при отсутствии уверенности в собственных силах лучше всего поручить ее профильным специалистам или местному жилищному управлению.

Ухудшение работы отопления может быть обусловлено несколькими факторами. Одним из них является завоздушенность – появление пустот внутри труб и радиаторов. При этом затрудняется циркуляция теплоносителя, существенно снижается КПД и возрастает риск поломок. Как убрать воздушную пробку из системы отопления собственными силами? Для этого нужно узнать основные факторы появления подобного дефекта.

Причины возникновения воздушных пробок

Сформировавшаяся воздушная пробка в батарее отопления может возникнуть по ряду причин. Основной из них является утечка теплоносителя. Даже небольшое уменьшение объема воды в системе влечет за собой образование воздушных прослоек в трубах и радиаторах.

Кроме этого, не нужно забывать, что вода характеризуется степенью насыщения кислородом. Во время нагрева происходит не только расширение, но и выделение пара. Он может концентрироваться в верхних точках магистрали. Чаще всего воздушная пробка в радиаторе отопления формируется именно из-за этого. После остывания теплоносителя его объем уменьшается, образовавшееся пространство занимает воздух. Во время эксплуатации системы во избежание появления этих явлений нужно придерживаться следующих рекомендаций:

• Соблюдение уровня расположения труб и отопительных приборов. Даже небольшой перекос батареи поставит перед собственником вопрос – как выгнать воздушную пробку из системы отопления;
• Использование элементов системы, материал изготовления которых не пропускает молекулы кислорода. Наиболее распространенной ошибкой является монтаж труб из сшитого полиэтилена без защитной оболочки;
• Соблюдение режимов работы отопления. Это относится как к температурному графику функционирования, так и к давлению. Для этого следует монтировать на ответственных участках магистрали манометры и термометры;
• Для закрытых систем рекомендуется монтаж автоматической подпитки теплоносителем. В случае убывания даже небольшого количества воды вследствие протечки или испарения этот механизм добавит нужный объем теплоносителя автоматически.

Но как пробить пробку в отоплении если она уже сформировалась? Сначала нужно найти. Явным признаком ее появления будет резкое снижение температуры в определенном месте трубопровода или радиатора. Также появятся характерные звуки – бульканье и перетекание жидкости. Несильное постукивание поможет найти точное месторасположение дефекта. В этом месте металл будет создавать чуть более высокие звуки, чем при полном заполнении водой.

Если нужно избежать ситуации, при которой удаление образовавшейся воздушной пробки из труб отопления окажется затруднительным – рекомендуется после котла установить сепаратор. Это устройство уменьшает содержание газа в воде.

Методы устранения воздушных пробок

Перед тем как убрать воздушную пробку в отоплении нужно выяснить ее свойства. Главным из них является плотность, которая всегда будет ниже, чем такой же показатель воды. Соответственно жидкость будет вытеснять воздух вверх и по направлению циркуляции.

Следовательно, для удаления завоздушенности нужно обеспечить выход пара. Для этого следует установить специальные устройства – воздухоотводчики и краны Маевского. Они работают по принципу обратного клапана. При превышении определенного показателя давления, на седло клапана воздействует пар. Шток приходит в движение, высвобождая воздух из радиатора или трубы. После нормализации давления под действием пружины шток занимает старое положение.

Воздушная пробка чугунной или алюминиевой батареи отопления может привести к повреждению корпуса. Поэтому при возникновении такой ситуации нужно незамедлительно решить проблему.

Кран Маевского

Он предназначен для устранения воздушной пробки в батарее отопления. Несмотря на небольшой размер, кран Маевского способствует эффективному удалению скопившегося пара не только в радиаторах, но и в трубах.

Конструктивно он представляет собой игольчатый клапан, заключенный в металлическом корпусе. Как удалить воздушную пробку из системы отопления с его помощью? Сначала нужно определиться с моделью устройства.

Ручные краны

После установки в верхний патрубок радиатора выпуск воздуха осуществляется после поворота накидной гайки на кране. Удаление воздушной пробки из системы отопления с помощью ручного крана Маевского выполняется по следующей схеме:

• Заполнение системы теплоносителем. Краны на радиаторах при этом находятся в закрытом состоянии;
• По достижении максимального уровня подача воды прекращается;
• Установив в устройствах требуемый зазор игольчатого ограничителя, открываются краны;
• Одновременно с этим возобновляется подача теплоносителя.

Вода добавляется в систему до тех пор, пока из всех кранов Маевского не начинает идти жидкость. Обязательно проверяется отсутствие воздушной струи. Такой метод эффективен для удаления воздушной пробки в радиаторах отопления при первом запуске системы, перед сезоном или при появлении завоздушенности во время эксплуатации.

Ручные модели эффективно устранят воздушную пробку в радиаторе как для автономного, так и для центрального отопления. Главное, – правильно подобрать монтажную резьбу. В большинстве случаев она равна 1/2”, но есть модели и с нестандартным размером 3/4”.

Автоматические краны

В отличие от вышеописанной модели в их конструкции на торец игольчатого клапана устанавливается седло с определенной площадью поверхности. В сочетании с обратной пружиной, степень прижатия которой определяет критическое значение давления, при котором кран открывается. Подробное устройство предназначено для автоматического пробития пробки в отоплении при превышении критического значения температуры и как следствие – давления.

Однако, перед монтажом следует ознакомиться со спецификой работы этой модели:

• Для предотвращения попадания воды на пол в конструкции должен быть предусмотрен патрубок для слива избыточного количества воды в канализацию;
• При долгом застое седло клапана может покрыться известковым налетом, который затруднит его открытие. Поэтому рекомендуют 1 раз в 2-3 месяца открывать кран вручную. Этапы процедуры нужно сделать перед первым запуском отопления;
• Устанавливаемое максимальное давление открытия не должно превышать критическое всей системы. Для того чтобы убрать воздушную пробку из отопления в автоматическом режиме значение давления на кране должно быть меньше максимального на 5-10%.

Что лучше установить: автоматический или ручной кран Маевского? Если работа системы не предусматривает резких скачков давления – на радиаторы можно поставить ручные модели. Для автономного отопления отдают предпочтение автоматическим.

Лучше всего выбирать модели, изготовленные из латуни. Во время выгона воздушной пробки из отопления они могут выдержать не только критическое значение давления, но и температуры. Стальной корпус подвержен разрушению и ржавлению.

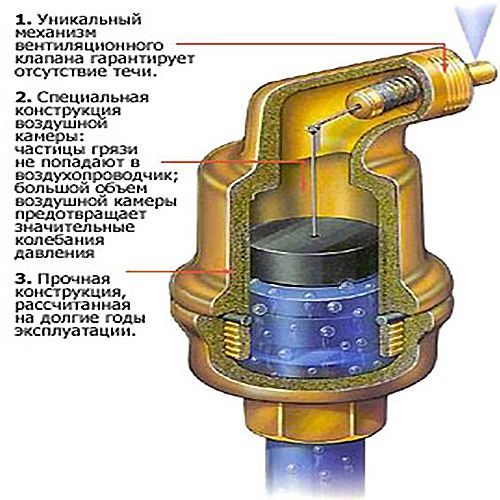

Воздухоотводчик отопления

Но помимо радиаторов нередко возникают ситуации, когда требуется выгнать воздушную пробку из системы отопления в трубах. Для этого на определенных участках магистрали необходимо установить воздухоотводчики. Их конструкция во многом схожа с описанными автоматическими кранами Маевского. Однако есть существенные отличия – они рассчитаны на наибольший объем выпускаемого воздуха и устанавливаются не горизонтально, а вертикально.

Для того чтобы удалить образовавшуюся воздушную пробку из системы отопления сначала нужно установить воздухоотводчики в правильных местах:

• В самой высокой точке магистрали. Для открытой системы это возможно только в том случае, если установлен герметичный расширительный бак на обратной трубе;
• В коллекторном отоплении – на каждой гребенке;
• Для тройниковой разводки – перед каждым узлом разветвления магистрали.

После установки необходимо правильно выставить значение давления, при котором воздухоотводчик сработает. Для удаления воздушной пробки из системы отопления в трубы нагнетают теплоноситель до того момента, пока не сработает воздухоотводчик на обратной магистрали.

Убирая воздушную пробку в автономном отоплении, нужно снизить температуру теплоносителя до минимума. Это приведет к уменьшению объема воды и будет способствовать более эффективному устранению неполадки.

В сочетании с функциональными качествами кранов Маевского это дает возможность эффективно пробить любую пробку в отоплении. Важно, чтобы параметры срабатывания устройств не превышали критическое значение давления. В противном случае безопасность системы может быть под угрозой.

В видео показан пример развоздушивания радиатора отопления:

В этой статье я собираюсь рассказать о том, как убрать воздух из системы отопления. Поскольку отопительный контур может иметь различные конфигурации и отвечать за обогрев многоквартирного или частного дома, нам с читателем придется познакомиться с несколькими решениями разной сложности.

Зачем это нужно

Многоквартирный дом

Начну издалека.

Для того, чтобы батареи на всех этажах и во всех квартирах грели, в них должен непрерывно циркулировать .

Как правило, в многоквартирном доме в этой роли выступает обычная вода.

Перепад давлений между нитками теплотрассы (подающей и обратной) в штатном режиме составляет не менее 2 кгс/см2. Однако горячая вода с подачи попадает в отопительный контур не непосредственно из теплотрассы, а после смешивания с водой из обратки. За приготовление смеси отвечает водоструйный элеватор — чугунный или стальной тройник с помещенным внутрь соплом.

Водоструйный элеватор — сердце системы отопления дома.

Рециркуляция части теплоносителя обеспечивает максимальную скорость его движения в контуре и минимальный разброс температур между первыми и последними по ходу движения воды отопительными приборами.

Разница давления между поступающей в батареи смесью и обраткой куда меньше, чем между нитками теплотрассы: она равна всего 0,2 кгс/см2, что соответствует напору водяного столба в два метра. Завоздушенность в системе отопления просто-напросто не даст воде циркулировать: столь небольшой перепад не сможет выдавить воздушную пробку вниз из-за значительной разницы в плотности между воздухом и водой.

Для удаления воздушной пробки гидравлический напор в метрах должен превышать высоту контура (в многоквартирном доме — высоту стояков от розлива).

Автономный контур

У автономной отопительной системы с принудительной циркуляцией теплоносителя картина иная. В большинстве случаев создаваемый циркуляционным насосом напор превышает высоту контура, и тот вполне может работать даже при наличии в трубах воздуха.

Схема отопления двухэтажного дома. Максимальный перепад высоты — около 4 метров.

Однако при движении пузырей воздуха в трубах и радиаторах неизбежно возникнут гидравлические шумы. Едва ли владельца порадует непрерывно исходящие от батареи булькающие звуки.

Кроме того, воздух способствует коррозии стальных элементов контура — труб из черной стали, стальных панельных радиаторов и сердечников биметаллических батарей. В отсутствие кислорода контакт с водой не приводит к появлению ржавчины .

Откуда берется воздух

Вот основные причины образования воздушной пробки:

• Замена отопительных приборов в квартирах. Она выполняется преимущественно летом, вне отопительного сезона. После опрессовки стояк просто-напросто заполняется водой, а спуск воздуха из него благополучно оставляется на осень;

• Ревизия запорной арматуры на стояках. Она связана с необходимостью полного осушения отопительного контура;
• Ревизия запорной арматуры в элеваторном узле. И в этом случае отопительный контур полностью сбрасывается;
• Утечки воды через резьбовые соединения с нарушенной герметичностью, межсекционные соединения радиаторов, сальники вентилей, свищи в трубах и т.д. При закрытых и исправных задвижках в элеваторе они приводят к постепенному падению давления в контуре. Стоит приоткрыть промывочник или кран Маевского на одном из верхних этажей — и возникшее в верхней части контура разрежение засосет воздух.

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

1. Одна из домовых задвижек открывается, вторая остается закрытой;
2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Сброс воздуха из стояка выглядит так:

1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
3. Дождитесь, пока воздух не сменится водой;
4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Несколько важных моментов:

• Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по горячей и грязной водой;
• Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

• Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Его легко сделать, подобрав стальной пруток соответствующего диаметра и сделав на его торце пропил.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

1. Перекрываем вентиля на обоих стояках;
2. Откручиваем заглушку на одном из них;

Отвернув ее на один-два оборота, дождитесь падения напора воды, бьющей по резьбе. Так вы убедитесь, что вентиля на стояках исправны.

1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
2. Полностью открываем установленный сбросник;
3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

• Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

• Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
• Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Сценарий 2: многоквартирный дом, верхний розлив

Что это такое — дом с верхним розливом?

Вот его признаки:

• Подающий розлив расположен на техническом чердаке, обратный — в подвале или подполе;
• Каждый стояк представляет собой перемычку между ними и отключается в двух местах — снизу и сверху;
• Розлив подачи прокладывается с небольшим уклоном;
• В верхней точке подающего розлива расположен расширительный бак со сбросником. Нередко сброс выводится через все этажи в подвал, в элеваторный узел или максимально близко к нему.

Где расположены воздушники в системе отопления верхнего розлива?

Функцию воздушников выполняет тот самый сбросник на расширительном баке. Вывод сброса в подвал упрощает запуск отопления в начале сезона, но и без него тот не отличается сложностью.

Решение 4: сбросник на расширительном баке

Вот инструкция по приведению системы верхнего розлива в рабочее состояние:

1. Медленно (чтобы избежать гидроудара) заполните систему отопления, приоткрыв домовую (между элеваторным узлом и отопительным контуром) задвижку на подаче или обратке;
2. Когда система отопления заполнится, полностью откройте вторую задвижку;

1. Через 5-10 минут откройте сбросник на расширительном баке и дождитесь, пока вместо воздуха из него пойдет вода.

Сценарий 3: открытая система отопления одноквартирного дома

Открытая система работает при давлении, соответствующем высоте водяного столба между нижней и верхней точками контура.

Розлив прокладывается с постоянным уклоном, а в его верхней точке монтируется открытый расширительный бачок.

Он совмещает сразу несколько функций:

• Собственно расширительного бака, компенсирующего увеличение объема теплоносителя при нагреве;
• Предохранительного клапана, сбрасывающего избыточное давление при закипании теплоносителя в теплообменнике котла;
• Воздушника. Весь воздух вытесняется в верхнюю часть контура, в расширительный бак и далее в атмосферу.

Очевидно, что такой схеме дополнительные воздушники нужны примерно как рыбе зонтик. Однако ими могут комплектоваться отдельные радиаторы отопления, установленные выше розлива: краны Маевского позволят удалить воздух из радиатора и заставить воду циркулировать через оба его коллектора.

Сценарий 4: закрытая система отопления одноквартирного дома

В контуре с принудительной циркуляцией, работающем при избыточном давлении, обычно монтируется автоматический воздухоотводчик. Он входит в состав группы безопасности котла и устанавливается на выходе из его теплообменника.

Некоторые котлы комплектуются собственной группой безопасности, находящейся внутри корпуса.

На фото — котел, в корпусе которого смонтированы группа безопасности и расширительный бачок.

Все отопительные приборы, расположенные выше розливов, дополнительно комплектуются собственными автоматическими воздушниками или кранами Маевского.

Воздушник абсолютно необходим лишь при боковом или диагональном подключении радиатора. Двухстороннее нижнее подключение допускает работу завоздушенной батареи. Воздух вытесняется в верхний коллектор, вода циркулирует через нижний, секции прогреваются по всей высоте за счет теплопроводности металла.

Особый случай

Наряду с воздушником в закрытых автономных системах применяется еще один прибор — сепаратор воздуха для отопления. Его функция — отвод мелких пузырьков воздуха, насыщающего теплоноситель и способствующего коррозии стальных труб, эрозии крыльчатки циркуляционного насоса и теплообменника котла.

Отвод воздуха из воздушной камеры сепаратора выполняется нашим старым знакомым — автоматическим воздухоотводчиком.

За сбор воздушных пузырьков могут отвечать:

• Так называемые PALL — кольца;

• Сетки из нержавеющей стали или меди.

Цена наиболее доступных сепараторов под диаметр присоединяемого трубопровода 20 мм начинается примерно от 2000 рублей, а приносимая ими польза довольно сомнительна. На мой взгляд, в автономной отопительной системе вполне можно обойтись без этих приборов.

Сепаратор Flamcovent для трубопровода диаметром 1 дюйм. Розничная стоимость — 5550 рублей.

Заключение

Итак, нами благополучно изучены причины возникновения воздушных пробок и способы удаления воздуха из отопительной системы. Как обычно, дополнительную информацию читатель найдет в видео в этой статье. Жду ваших комментариев. Успехов, камрады!

Причиной низкой эффективности системы отопления часто оказывается воздух, который скапливается в трубах и батареях. Чтобы устранить неполадки, необходимо спустить лишний воздух из батарей.

Обычно для этого используется кран Маевского , но если его нет, применяют другие способы.

Причины завоздушенности в радиаторе

• Высокая температура теплоносителя — горячая вода выделяет воздух, который перемещается в верхние части составляющих контура;
• неправильный монтаж ;
• некорректный запуск системы ;
• недостаточное давление ;
• изношенность, слабость уплотнений ;
• плохая проводимость воды (засорения в трубах);
• плохо проведённый ремонт или профилактика (это актуально в квартирах);
• изношенность труб и радиаторов, ржавчина ;
• отсутствие воздухоотвода в системе , неправильно установленные или неисправные воздухоотводчики.

Проведение ремонтных работ

Обнаружив признаки наличия воздуха в системе отопления, не стоит сразу приниматься избавляться от него. Сначала проверяют контур на целостность и герметичность. Ведь если имеются протечки, проблемы будут продолжаться.

Утечка теплоносителя

Утечка теплоносителя — потери жидкости, которые происходят из-за неплотных соединений и повреждений контура.

Фото 1. Протечка в трубе отопительной системы. Подобная неполадка может стать причиной плохой работы конструкции отопления.

Возможные места утечек и способы устранения:

1. Участки труб. Для прекращения течи используются хомуты, холодная сварка. Если труба пластиковая, заменяется весь отрезок.
2. Места стыков частей системы — уплотняются. Используется сварка.
3. Неплотное соединение секций радиатора. Придётся снимать батарею и затягивать соединения (на алюминиевой). Чугунные радиаторы проклеивают тканью с эпоксидной смолой.

Это трудоёмкая часть работы по подготовке системы к отопительному сезону. Но сделать это необходимо, иначе можно остаться без тепла зимой.

Постоянная потеря теплоносителя приведёт к нестабильной работе системы.

Особенность системы тёплых полов

Наличие тёплого пола усложняет систему, воздух в петлях пола выгнать непросто.

Пробки воздуха появляются по причине:

• уменьшения давления ;
• сильного нагрева теплоносителя;
• образования протечки ;
• нарушения герметичности соединений;
• ошибок, сделанных при монтаже (неровная поверхность, уклон трубы, ошибки в организации коллектора);
• неграмотного первого запуска системы.

Чтобы система правильно запустилась, воздух из неё стравливают до включения котла и нагрева теплоносителя.

Если тёплый пол — основное средство получения комфортной температуры, то воздух в нём допускать нельзя.

Внимание! Обычная система работает, даже если там находится воздух. КПД понизится , но тепло все равно будет поступать. Когда в контуре появился воздух, то пол перестанет греть — причиной тому служат сложная укладка и малый диаметр трубопровода.

Выгонка воздуха из контура пола — длительный процесс:

1. На коллекторе включается только один контур.
2. Нагнетается давление выше рабочего (на 15—20% ).
3. Запускается циркуляционный насос на малых оборотах. Для заполнения контура отводится некоторое время, чтобы теплоноситель вытеснил воздух. Затем активизируется следующий контур, так один за другим медленно заполняются все ветки, идущие через коллектор.
4. Процесс длится нескольких дней. Его повторяют, пока не выйдет весь воздух.
5. Это проделывается с холодным теплоносителем , нагрев включается только по достижении уверенности, что воздух полностью вышел.

Справка. При установке системы полезно подумать об оснащении напольного контура сепаратором — устройством для автоматического вывода воздуха из труб.

Вам также будет интересно:

Частота обновления теплоносителя

Жидкость — важная составляющая отопления, которую требуется правильно эксплуатировать.

Периодическая замена необходима, но не стоит этим злоупотреблять. Оптимальный срок годности жидкости в трубах — 12 месяцев при условии обязательного слива системы.

Синтетические теплоносители: пропиленгликоль, этиленгликоль остаются в системе до 7—8 лет.

Фото 2. Канистра с синтетическим теплоносителем для отопительной системы. Данное вещество служит дольше, чем обычная вода.

Концентрация синтетических соединений в составе жидкости удлиняет срок годности теплоносителя. Но если нет необходимости использовать антифриз , то можно обойтись простой водой.

Время замены подскажут фильтры грубой очистки: если они не нуждаются в промывке и замене, то вода в системе также пригодна, менять её не нужно.

Это важно, потому что каждая свежая порция жидкости — свежий набор солей и примесей, кислорода, который с новыми силами вступает в реакцию с внутренними поверхностями, оседая на них наслоениями, постепенно снижающими эффективность системы.

Важно! Вода, которая уже находится в контуре — подготовленная жидкость , без примесей и активных веществ. То, что вода изменила цвет, не меняет её ценности — она уже прошла реакции, получила инертность и теперь является оптимальным дополнением к эффективности системы.

Если радиаторы засорились, то снимать их для очистки можно, не сливая, достаточно просто перекрыть вентили.

Пуск системы

Чрезмерное количество воздуха возникает при заливе теплоносителя в систему .

Чтобы изначально правильно запустить систему, теплоносителем её заполняют по определённому алгоритму.

Вода подаётся снизу вверх, при этом закрытыми должны быть только краны для слива жидкости .

Остальные клапаны остаются открытыми, пока из них не начинает идти вода. Так, постепенно закрывая каждый кран, систему заполняют и готовят к запуску.

После заполнения всего контура запускается принудительная циркуляция (насос) .

Как спустить воздух из батареи, если нет крана Маевского

Если радиатор не оснащён устройствами для спуска воздуха, избавляться от завоздушенности придётся более трудоёмким способом .

Для этих целей служит заглушка, уплотнённая паклей . Конструкция обычно покрыта краской в несколько слоёв. Такой вариант чаще встречается в старых домах с чугунными радиаторами.

Если слышны и ощутимы признаки завоздушенности (шумы и холодные батареи ), то действовать придётся по схеме, проверенной временем.

Для сохранения имущества и здоровья нужно позаботиться об отключении стояка . Если заглушка полностью выкручена, то будет потоп.

Цугунов Антон Валерьевич

Время на чтение: 3 минуты

Жители частных домов и обитатели городских квартир регулярно сталкиваются с проблемой завоздушенных батарей. Особенно часто это явление возникает в начале отопительного сезона или при проведении ремонтных работ. Конечно, можно вызвать сантехника из управляющей компании, но, возможно, прождать его придется довольно долго. Как спустить воздух из батареи самостоятельно и восстановить работоспособность отопительной системы?

Признаки наличия воздушной пробки

Понять, что в батарее скопился воздух, можно по нескольким признакам:

• . Это может касаться отдельной батареи или всей системы обогрева квартиры. В первом случае не будет нагреваться завоздушенная часть радиатора. Во втором – пробка будет мешать нормальной циркуляции теплоносителя по системе, отчего одни батареи будут горячими, а другие – существенно холоднее.
• Шипение или бульканье в радиаторах – явный признак наличия в них избыточного количества воздуха.

Чем опасен воздух в батарее?

Прежде чем разбираться, как выпустить воздух из батареи, следует понять, как он туда попал и чем опасен.

Помимо снижения эффективности отопления, появление воздуха в батареях может привести к следующим проблемам:

• Металл, из которого изготовлены радиаторы, при контакте с воздухом более подвержен коррозии. Поэтому существенно снижается срок службы элементов системы отопления.
• Разница в температуре различных элементов трубопровода может привести к его разрушению.
• Существенно снижается ресурс работы циркуляционного наноса. В обычных условиях его подшипники находятся в воде, при попадании воздуха существенно увеличивает трение, приводя к поломке прибора.

Причины завоздушенности батарей

Причин попадания воздуха в систему может быть несколько:

• В многоквартирном доме чаще всего это случается при заполнении системы теплоносителем. По правилам процесс должен осуществляться довольно медленно, с постоянным стравливанием воздуха, но в действительности не всегда так.
• Неполная герметичность отопительной системы. В этом случае придется стравливать воздух постоянно, пока не будут устранены недостатки.
• Проведение различного рода ремонтных работ. Если производился хотя бы частичный разбор труб, какое-то количество воздуха неизбежно попадет внутрь. Поэтому после таких мероприятий следует обязательно спустить воздух из батареи отопления.
• Низкое качество теплоносителя: повышенное содержание растворенного в воде воздуха со временем может привести к образованию воздушной пробки.

Устранение воздушной пробки

Стравить воздух из батареи поможет специальный клапан, расположенный обычно на ее торце. В старых моделях понадобится радиаторный ключ. В современных моделях установлен кран Маевского, для работы с которым хватит простой отвертки или специального маленького металлического или пластикового ключика, который можно купить в хозяйственном или строительном магазине..

Последовательность действий следующая:

• К радиатору нужно подставить достаточно вместительную емкость. При стравливании воздуха из батареи обязательно выделится какое-то количество воды. Лучше не допускать ее попадания на пол.
• В фильмах и в жизни можно наблюдать стравливающих воду сантехников, мокрых с головы до ног. Действительно, эта операция может сопровождаться разбрызгиванием воды, находящейся в системе под давлением. Это не только неприятно, но и может нанести вред отделке стен или мебели. Решить проблему довольно просто: надо повесить на клапан тряпочку, которая задержит все брызги, и вода спокойно стечет в ведро или тазик.
• Ключом или отверткой аккуратно откручиваем клапан до тех пор, пока не послышится четкое шипение выходящего воздуха.

• По мере стравливания начнет капать вода. Надо дождаться, пока она не польется тонкой струйкой. Кран можно закрывать, как только в этой струе перестанет пузыриться воздух. Обычно эта операция занимает 5–7 минут.

Совет. Если вы не хотите повторять процедуру стравливания воздуха слишком часто, то последуйте советам профессионалов и слейте минимум 2–3 ведра воды. Это даст гарантию, что воздух из радиатора удален полностью.

Наглядно представить себе эту операцию поможет видео.

Очень удобное устройство – автоматический воздухоотводчик. Здесь процедура происходит без всякого участия человека: при скапливании воздуха опускается поплавок, закрывающий спускное отверстие. После развоздушивания поплавок возвращается на место. Существенный недостаток таких устройств – повышенные требования к качеству теплоносителя. Поэтому в многоквартирных домах с централизованным отоплением их устанавливают редко, так как они довольно быстро выходят из строя.

А если нет спускного клапана?

Иногда спускного клапана на радиаторе нет. Обычно это касается старых , где его роль играет заглушка. В этом случае работа усложняется, но не настолько, чтобы было невозможно выполнить ее самостоятельно.

• Надо запастись газовым или разводным ключом, с помощью которого можно будет отвернуть заглушку.

Важно! Обязательно надо перекрыть доступ теплоносителя к радиатору из стояка. Это делается на случай, если заглушка вывернется полностью. Напор воды тогда просто не позволит вставить ее на место, и это обернется подтоплением соседей.

• Основная проблема заключается в том, что обычно заглушку мешает отвернуть толстый слой краски и затвердевшей пакли. Решить ее можно при помощи керосина или смазки для резьбы. Наносим ее на соединение и ждем 15–20 минут.
• Аккуратно поворачиваем заглушку и спускаем воздух так же, как и в случае с краном Маевского. Не забываем про емкость для воды и про тряпочку, предотвращающую разбрызгивание.
• При закрутке заглушки обратно следует не забыть нанести на резьбу уплотнитель, например ленту ФУМ, чтобы исключить подтекание батареи в дальнейшем.
