Сегодня, водяные теплые полы являются очень популярным вариантом обогрева частных домов. Такая конструкция обладает помимо высокого КПД множеством достоинств, среди которых возможность кардинального изменения интерьера, за счет избавления его от классических радиаторов. Несмотря на массу достоинств, гидравлическая система обогреваемых полов имеет один существенный недостаток – сложность монтажа, которая увеличивает сметную стоимость водяного отопления в частном доме в разы.

Удешевить данную систему обогрева (СО) можно, если все этапы создания выполнить собственными своими силами. В этой публикации будут рассмотрены вопросы, связанные с подготовительными работами и созданием гидравлического нагреваемого пола своими руками.

Подготовка основания

Правильная подготовка поверхности для укладки змеевика теплого пола обеспечивает половину успеха при реализации данной СО частного дома.

• Если основанием является плита перекрытия, то подготовительные работы включают в себя очистку поверхности, выравнивание цементно-песчаными или специализированными смесями. Если поверхность основания деревянная, то алгоритм работ следующий: очистка от грязи и мусора, набивка листов фанеры или ДСП для выравнивания. Если планируется укладка змеевика на грунт, то предварительно осуществляются операции: создания слоя из песка и щебня, трамбовка виброплитой, выравнивание. В некоторых случаях рекомендуется создание чернового армированного основания.

Вторым этапом подготовки основания является гидроизоляция. Отопление в полу в частном доме не может осуществляться без соответствующего гидроизоляционного слоя. Материалами для его создания могут выступать: мастики, битумные материалы, полиэтиленовая пленка, толщиной не менее 100мкр.

Важно! После укладки гидроизоляции по всему периметру помещения производится крепление демпферной ленты, которая компенсирует тепловое расширение пола при нагреве.

Третий этап — утепление. Данное мероприятие предназначено для того, чтобы тепло от змеевика не уходило вглубь пола.

Совет: Если планируется организация данной СО, только как дополнительной, тогда достаточно применить подложку под теплый пол водяной из вспененного полиэтилена с фольгированным покрытием. Если теплый пол планируется над отапливаемым помещением, то в качестве утеплителя применяют листы пенополистирола, толщиной 50 мм. Если водяной теплый пол создается по грунту или над не отапливаемым подвалом, то слой утеплителя должен быть от 50 до 100 мм.

• Четвертый этап подготовки основания – армирование, которое необходимо для крепления трубопровода и фиксации стяжки. Толщина стяжки для водяного теплого пола варьируется от конструкции и материалов. Оптимальная толщина «пирога от 70 до 130 мм.

  Конструкция и составные элементы системы

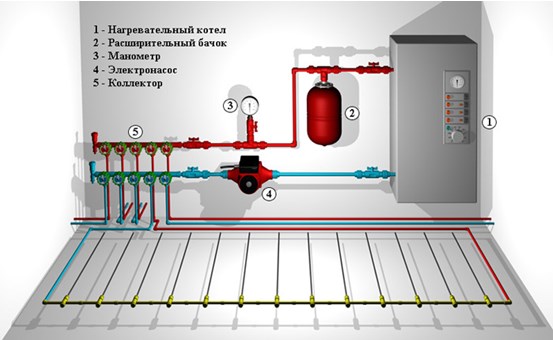

  Рассмотрим классическую схему теплого пола водяного с подключением к автономному теплогенератору. Данная конструкция состоит из:

  1. Котлоагрегата.

     Важно! Следует понимать, что температура теплоносителя в центральной СО варьируется от 70 до 90°С. Во избежание выхода контура из строя подключение к центральной трубе теплоснабжения напрямую не рекомендуется. Даже если материал трубопровода и фитинги выдержат высокую температуру, подумайте о комфортном перемещении по полу с температурой выше 60°С!

  2. Расширительного бачка закрытого типа.
  3. Манометра.
  4. Насоса, обеспечивающего циркуляцию теплоносителя в контуре. Данное устройство может входить в конструкцию котельной установки.
• Трубопровод змеевика.

Кроме этого, для самостоятельного создания водяного теплого пола понадобятся: шаровые клапаны, устанавливаемые на входе теплогенератора; циркуляционный насос (может входить в конструкцию котлоагрегата); трубы и фитинги для прокладки трассы и подключения змеевика к коллектору, количество которых рассчитывается индивидуально, исходя из схемы и конструкции данной СО.

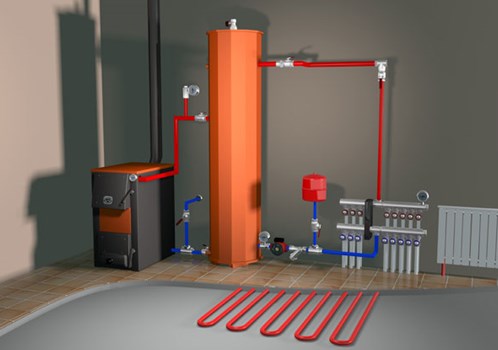

Контур теплого пола можно подключить от автономного теплогенератора (газового электрического или твердотопливного). Если в доме предусмотрен обогрев от центрального теплоснабжения, то при наличии разрешительных документов, достаточно просто можно подключить теплый пол от отопления своими руками. В последнее время, достаточно популярными источниками тепловой энергии являются бойлер косвенного нагрева или проточный водонагреватель.

Основными условиями использования того или иного источника тепла является достаточная производительность, экономичность и безопасность. Необходимую мощность котлоагрегата можно рассчитать по алгоритму: на обогрев 10м 2 кирпичного частного дома с двойными пластиковыми окнами, необходимо 1 кВт мощности теплогенератора.

Совет: Не все дома утеплены по европейским стандартам (теплопотери не более 40Вт/м 2). Кроме этого, многое зависит от региона проживания. Исходя их этого, для домов в северных регионах и плохо утепленных строений специалисты рекомендуют увеличить расчетную мощность отопительной установки на 20-30%.

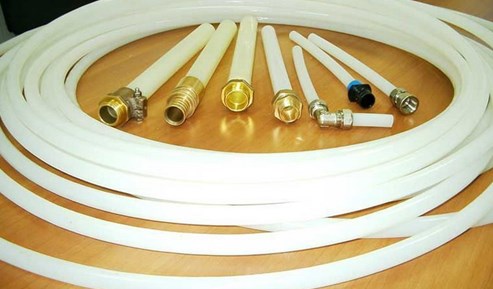

Трубы

Материалом для создания водяного теплого пола, при отоплении частного дома, являются: металлопластик, армированный полипропилен или сшитый полиэтилен. В последнее время признание специалистов заслужили трубы из полиэтилена, которые не имеют высоких значений линейного расширения при нагревании, обладают хорошей герметичностью и теплопроводностью. Диаметр трубы должен быть в пределах 16-20 мм. Кроме этого, труба для водяного пола должна обладать следующими характеристиками:

• Теплопроводность более 0,43 Вт/м 0 С;
• Коэффициент расширения не выше 0,025 мм/м;
• Рабочее давление – 10 Бар;
• Рабочая температура 95°С.

Рассчитать необходимое количество трубы можно по таблице, представленной ниже:


Насос

Как уже писалось выше, циркуляционным насосом, сегодня, комплектуются большинство современных теплогенераторов, и приобретать его необходимо только в случае его отсутствия в оборудовании.

Основным условием выбора данного прибора является производительность. Правильно выбрать циркуляционный насос можно по таблице, представленной ниже:

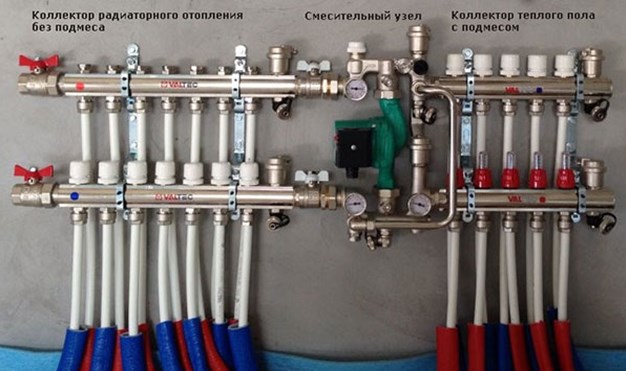

Коллектор для отопления и теплого пола представляет собой патрубок с некоторым количеством отводов. Этот разветвитель предназначен для подключения нескольких отопительных контуров (в том числе и теплого пола) к подаче и обратке магистральной линии автономной СО. В данной конструкции применяется два таких устройства: один – для распределения горячего теплоносителя, второй – для сбора охлажденной воды из конура. В состав коллектора также входят воздухоотводчики, необходимые клапаны и краны, предназначенные для регулировки работоспособности данной СО.

При выборе данного устройства необходимо определиться с количеством отводов, достаточным для всех отопительных контуров. Если вы готовы платить за полную автоматизацию процесса работы теплого пола в составе СО, то обращайте внимание на модели, оснащенные сервоприводами на клапанах и смесителями. Не стоит пренебрегать коллекторным ящиком, размеры которого подбираются в соответствии с размерами всего оборудования, входящего в коллекторную группу.

Для более четкого понимания процесса сборки коллектора, рекомендуем ознакомиться с видео

Теплые полы являются сейчас одним из самых часто используемых способов создания отопления частном доме, поскольку может выступать как самостоятельное отопление, даже в , и избавит вас от громоздких отопительных .

1. Водяные;
2. Электрические, которые в зависимости от типа нагревательного элемента делятся на:

• пленочные;
• стержневые;
• кабельные.

По способу обогрева электрические системы делятся на:

• конвекционные;
• инфракрасные.

Создание теплых полов в доме существенно снижает , так как Вы сможете включать каждый контур отопления отдельно. Таким образом, Вы можете просто отключать от отопления неиспользуемые помещения.

Принцип действия схемы водяного пола

В частном доме под полом прокладывается по параллельной или спиральной схеме укладки. По трубкам циркулирует вода, которая передает и равномерно распределяет тепло материалу, уложенному возле них. Все это и нагревает пол. Выбор материала, передающего тепло, зависит от пола.

План монтажных работ

Перед монтажом отопления в полу Вам нужно нарисовать план — сетку, на котором будет отражена вся отопительная система. При нанесении на план проекта укладки водяных труб и планировании раскладки греющего контура, необходимо учесть, что:

• между трубами и стеной должно быть расстояние 0,2 – 0,25 м;
• интервал межтрубного промежутка — 0,35 – 0,5 м;
• труба, отходящая от стояка укладывается вдоль окна;
• плотность труб возрастает у наружных стен, и уменьшается к центру помещения. К примеру, расстояние между трубами у двери, окон и внешних стен — 0,15 м, на остальной площади – 0,3 м;
• в любом случае при монтаже соблюдайте шаг от 0,1 м;
• расстояние от контура до внешней стены не должно быть более 0,15 м;
• длина греющих петель должна быть не более 100 м.

По изготовленному чертежу Вы можете просчитать необходимое количество труб. Учтите, что для подведения их к коллектору Вам потребуется примерно еще 2 м.

При выборе диаметра шланга, посоветуйтесь со специалистами-теплотехниками.

Не забудьте, что теплоносители не нужно укладывать под мебель. Продумайте этот момент заранее.

Используемые материалы для укладки

Для монтажа теплого водяного пола в вам понадобятся:

1. материал для изоляции (пенополистироловые плиты, алюминиевая фольга;
2. труба для водяного отопления;
3. демпферная лента;
4. плотный полиэтилен и гофротруба;
5. арматурная сетка;
6. цементно — песчаный раствор или сухой состав «наливного пола»;
7. маячки, крепежи, дюбели, саморезы.

Как сделать монтаж бетонного теплого пола водяного типа

Учитывая сложную конструкцию этой системы, важно, чтобы в доме были высокие потолки, так как обустройство теплого пола съест их высоту на 8,5 см минимум.

Послойная схема водяного бетонного теплого пола снизу вверх:

• теплоизолятор;
• сетка для армирования;
• бетон с обогревающим контуром;
• подложка из картона, полиэтилена или ;
• декоративная облицовка.

Этапы устройства:

Подготовка:

• Первое что нужно сделать — это подготовить поверхность и выровнять основание. Часто в загородном доме используют цементно-песчаную стяжку, проверяя горизонтальный уровень по маякам. Можно использовать распространенные сейчас самовыравнивающие смеси для теплых полов.
• После этого проводим работы по гидроизоляции, укладывая полосы плотного полиэтилена или алюминиевую фольгу.
• Закрепляем саморезами по периметру помещений на 2 см выше стяжки демпферную ленту, которая облегчит нагрузку при линейной деформации.
• На гидроизлятор укладываем слой и. Для этого используем , пенополистирольные плиты, пробку. Толщина теплоизолятора зависит от мощности отопительной системы. Лучше использовать специальный материал для обустройства теплых полов.
• Наверх теплоизолятора укладываем арматурную монтажную сетку, фиксирующую трубы с теплоносителем, и армирующую бетонную стяжку.

Монтаж схемы контуров отопления в полу

Трубы прикрепляются к монтажной сетке пластиковыми хомутами по выбранной схеме. Идеальная дистанция между крепежами 0,3 – 0,4 м.

Монтаж коллектора и подключение контуров отопления:

• Коллектор монтируется в специальной нише над полом в центре комнаты на стене. Типовые размеры коллекторных шкафов – 0,6 х 0,4 х 0,12 м.
• Заводим в нишу подающую трубу из котла и возвратный шланг. Ставим запорные вентили. Подключаем коллектор и заглушаем его конец. Можно осуществить монтаж разветвителя, для чего на одном конце вкручиваем сливной кран, а на другом – отводчик воздуха. Так Вы сможете отключать от отопления не нужные помещения.
• В месте выхода из стяжки их защищаем специальными уголками или гофрированной трубкой. Трубу обрезаем, одеваем разборный фитинг и соединяем с коллектором накидной гайкой.

Балансируем коллектор

Греющие контуры водяного пола часто имеют разную длину. Поэтому теплоноситель должен подбираться с индивидуальным давлением. Для этого снимаем защитные колпачки на коллекторе и проводим регулировку рабочего давления.

Тестирование теплого пола

Перед тем, как заливать , проверьте систему на герметичность. Это можно сделать, используя компрессор и сжатый воздух.

Если все работает исправно – приступайте к заливке бетонной стяжки. Для этого водяной пол должен остаться под давлением.

Заливка бетонной стяжки

Поверх системы укладываем бетонную, цементно — песчаную стяжку или смесь наливного пола, и выравниваем по маякам длинным правилом. Минимальная толщина стяжки 5 см.

Когда смесь затвердеет, перед облицовыванием, проверьте ее герметичность еще раз.

С приходом холодов многие задумываются о модернизации своей системы отопления. И монтаж водяного теплого пола — одно из частых решений таких пользователей. Ведь эта конструкция позволяет существенно сэкономить на отоплении, при этом расход резко сокращается, а сами элементы, обеспечивающие обогрев и теплый воздух, не занимают места в комнате, ведь спрятаны под полом. Разберемся, какими же бывают теплые полы и как их монтировать в частном доме своими руками.

Принцип работы теплого пола в доме

Обогрев и теплый воздух в коттедже или частном доме обеспечиваются с помощью теплых полов — это совершенно новая система, исключающая такие действия как установка и эксплуатация конвекторов с радиаторами, а также большое соединение их узлов и элементов. Вместо этого используется встроенный в пол обогревательный контур из трубы и коллектор или несколько таких комплектов, если длина и ширина комнаты больше нормы, которой может справиться один коллектор и контур.

Все это устанавливается, как правило, на бетонное покрытие, но можно установить и на деревянное (правда, расход будет больше). Также устанавливаются маты для теплого водяного пола, благодаря которым существенно сокращается расход. Но самое главное, что все это можно сделать в коттедже или частно доме своими руками. Главное знать принцип работы этой технологии и соблюдать правила монтажа.

Итак, схема теплого пола в частном доме — это трубы с теплоносителем, обеспечивающие обогрев и теплый воздух, а также коллектор, насос и термостатический смеситель, которые составляют смесительные узлы. Все это оборудование устанавливают с помощью соединений в пол, а сверху заливается цементная стяжка для теплого водяного пола.

Когда эти работы выполнены, можно систему включить на обогрев и запустить таким образом теплый воздух в коттедже. Как видно, сделать своими руками это не сложнее, чем установить ванну, если знать принцип работы. К тому же, расход на строительство тогда будет меньше.

Теплый пол в частном доме или коттедже: преимущества и недостатки

Прежде чем понять, стоит ли выбирать такую схему, чтобы обеспечить теплый воздух в частном доме, а уж тем более делать обогрев своими руками, нужно взвесить все минусы и плюсы работы этой технологии.

Плюсы такой конструкции следующие:

1. Расход на обогрев в доме снижается как минимум на 30%, а воздух остается такой же теплый.
2. Благодаря равномерной циркуляции воздух в коттедже становится комфортным. Ведь обогрев распространяется не только на мебель возле батареи, но на всю площадь в коттедже.
3. Технология, обеспечивающая обогрев с помощью трубы, вмонтированной в пол, безопасна, поскольку нет прямого контакта с горячей трубой, а давление в ней не столь высокое, чтобы разрыв привел к серьезной аварии всей конструкции, как в случае с радиаторами, соединение которых менее надежное.
4. Улучшение внешнего вида — внутри коттеджа теперь будет уютнее, ведь не будет большой белой трубы через весь и радиаторов, занимающих место. Вместо этого под полом каждой комнаты будет отопительный контур, покрывающий всю площадь, а в некоторых местах — маленьких шкаф, скрывающий коллектор с деталями. Туда можно будет поставить мебель и увеличить свободной пространство.
5. Теплый пол можно устанавливать и под ламинат, и под плитку, линолеум и другие покрытия.
6. Стоимость установки оборудования в коттедже довольно низкая, особенно если делать работы своими руками.

Но есть и минусы выбора такого принципа обогрева воздуха как технология теплых полов:

1. Чтобы установить оборудование, нужно потратить много времени, особенно, если делать все своими руками;
2. Если оборудование ломается, это ведет к серьезному расходу на ремонт, ведь придется демонтировать весь пол, выносить мебель, а в это время обогрев прекратится, и во всем доме воздух будет холодным;
3. Некоторые большие помещения будут нуждаться в дополнительном источнике, обеспечивающим обогрев, так как технология теплого пола не рассчитана на высокую обогревательную мощность. Чтобы воздух был теплым, придется устанавливать ковекторы с радиаторами.

На этом минусы, которые имеет это оборудование, заканчиваются.

Монтажные схемы установки теплых водяных полов

Чтобы установить оборудование для обогрева воздуха в жилище своими руками (трубы, коллектор, насос, чтобы регулировать давление), нужно знать схемы, как устанавливать отопительный контур под полом, с учетом того, как установлена мебель, какая длина помещения и прочих характеристик.

Схемы установки труб своими руками следующие:

• Улитка;
• Змейка;
• Сетка;
• Комбинация разных способов, чтобы контур был расположен по всех поверхности.

Расчет теплого пола и количества необходимых материалов

Расчет теплого водяного пола — важная деталь строительства дома своими руками. Но делать этот этап лучше не самостоятельно, а с помощью профессионалов. Они рассчитают какая длина должна быть у трубы, вид, который должен иметь отопительный контур, посоветуют выбрать лучший вариант монтажа (сетка, змейка и т. д.), посчитают, какой будет расход средств на ремонт. Но можно рассчитатать все и своими руками по известным схемам.

Так, сначала рисуют схемы, по которым будет монтироваться сетка труб, контуров, а также коллектор для каждой комнаты.

При этом учитывают мебель, окна и другие элементы комнат. Затем рассчитывают, где будет стоять насос, регулирующий давление, и другое требуемое оборудование, согласно схеме. После этого выбирают покрытие для теплого водяного пола, рассчитывают, какой должна быть его толщина и т. д. Как только подготовительные работы на бумаге выполнены, можно переходить непосредственно к монтажу.

Особенности монтажа коллектора

Коллектор и вспомогательное к нему оборудование устанавливается в специальный шкаф для коллектора. Это не мебель, а специальная ниша размерами 500х500 (длина и ширина) в среднем. Толщина ее небольшая — главное, чтобы поместилось все оборудование, и удобно было его регулировать.

Как только шкаф установлен, устанавливают подающую и возвратную трубу для горячей и холодной воды соответственно. Коллектор для горячей воды подсоединяется с подающей трубой, а коллектор, стыкующий конечные участки труб — с возвратной.

Затем устанавливают запорный кран там, где соединяются трубы с коллектором, чтобы можно было ремонтировать систему. На другой стороне коллектора нужно не забыть установить сливной кран. Если самому устанавливать коллектор сложно, можно купить готовый, в котором все нужное оборудование будет установлено, и его не придется регулировать.

Подготовка поверхности

Прежде чем установить маты для теплого водяного пола, у которых должна быть должная толщина для сохранения тепла, а также сам обогревательный контур, длина которого позволяет перекрыть всю поверхность комнаты, приступают к подготовке поверхности. Нужно убрать мусор, заделать места, где выступает армированная сетка или другие мешающие детали, убрать мебель в помещении. Если толщина пола разная, то есть он кривой, регулировать это нужно перед установкой теплого контура.

Принцип подготовки такой: сначала стелют гидроизоляционный слой, длина и толщина которого известна из размеров комнаты (из плотного полиэтилена), по краям саморезами прикрепляют демпферную ленту, после чего стелют теплоизоляцию — утеплитель для теплого водяного пола. Чем больше его толщина, тем лучше, ведь он сокращает расход тепла. Сверху стелют арматурную сетку.

Как укладывать трубы

Обогревательный контур из трубы, длина которой должна позволить обогреть всю комнату, укладывают в бетонную стяжку, используя либо монтажную сетку, либо маты, либо пазы чернового деревянного пола. Толщина стяжки должна быть достаточной. Идеальная толщина — 3-5 см над поверхностью плит. Если стяжка делается под плитку, а не ламинат или линолеум, толщина должна быть больше.

Схема подключения отопительных контуров

Как правило, любой отопительный контур теплого пола подключен к котлу. Он создает должную мощность и давление. Но его мощность должна превышать на 15-20% мощность самих теплых полов. При этом между ним и коллектором нужно установить расширительный бак и другие элементы безопасности. Они не повлияют на расход. К тому же, в частном доме это обычный элемент любой отопительной схемы.

Затем трубу подключают к коллектору, установленному в шкафу подальше от мебели. Из коллектора труба идет к самим теплым полам. Ее укладывают по всей площади комнаты — это и есть обогревательный контур. Можно не укладывать под участками с громоздкой мебелью, если она там будет стоять всегда. Конец трубы подключают к возвратному коллектору. Если давление в трубах слабое, устанавливаются насосно-смесительные узлы. Они еще и помогут снизить расход.

Проверка работоспособности системы

Прежде чем стелить ламинат или плитку над трубами, нужно их проверить. Делается это так:

1. Компрессором нагнетают воздух в систему — давление должно составлять до 4 бар. Проверяется система на разгерметизацию. Такое высокое давление позволит выявить даже мельчайшую щель.
2. Наполняется система водой — давление при этом от 0,6 МПа. Сначала за первых полчаса давление не должно снижаться более чем на 0,06 МПа. На втором этапе давление доводят до 1 МПа, и за 2 часа оно не должно снизиться больше чем на 0,02 МПа.

Если испытание пройдено, можно заливать стяжку и стелить пол, выбирая в качестве покрытия ламинат, плитку или другое покрытие, а потом устанавливать мебель.

Укладка пола на бетон

Традиционно в качестве основания для теплых полов выступает бетонный пол. Он надежен, крепкий, стойкий к перепадам температур, ровный. Укладку делают следующим образом:

1. Подготавливают помещение к работе (выносят мебель, срывают старый пол). Выравнивают основание, очищая его.
2. Устанавливают гидроизоляционный слой и демпферную ленту.
3. Устанавливают тепло- и пароизоляцию.
4. Стелют арматурную сетку.
5. Устанавливают сам теплый пол, проверяют его работоспособность.
6. Заливают сверху стяжку (на 2-3 см выше уровня труб) и оставляют сохнуть.
7. Стелют покрытие для пола (ламинат, плитка), расставляют мебель.

Теплый пол под деревянными перекрытиями

Если основой для пола служит дерево, это не проблема — отопление установить тоже можно. Между лагами и трубами устанавливают утеплитель — он уменьшит расход тепла и уберет контакт между трубой и деревом.

Также можно установить гидро- и пароизоляцию. Она также будет полезна для сокращения расхода тепла. Далее делают классический теплый пол, в завершении которого сверху стелют ламинат. Но чтобы отдача тепла была максимальной, на утеплитель стелют лаги, к ним прибивают доски, между которыми делают зазоры 2 см для труб. В них устанавливают металлические желоба, в которых будут трубы.

Благодаря этому финишное покрытие (ламинат или плитка) будет прогреваться полностью. Сверху делают стяжку и устанавливают пол — либо полимерное покрытие (плита, керамогранит), либо ламинат, выдерживающий перепады температуры. Паркет и доска не подойдут.

Такая конструкция очень удачна. Ведь при ремонте достаточно сорвать ламинат и устранить проблему. А вот бетонный пол придется долго разрушать, прежде чем добраться до источника проблемы. Ламинат же просто удаляется и так же практично устанавливается. Но деревянный теплый пол дает меньшую тепловую мощность — это нужно учитывать.

Устанавливать теплые полы рекомендуется в загородных домах, квартиры имеют проблемы с присоединением к общедомовой системе обогрева. Это правило касается не только домов старых типовых проектов, многие новостройки, особенно в элитном исполнении, имеют такую систему отопления. Перед тем как перейти к рассмотрению существующих монтажных схем, следует кратко остановиться на их преимуществах и недостатках, эти знания помогут осознанно определиться с целесообразностью установки теплых водяных полов.

1. Преимущества. Равномерный прогрев помещений, увеличение жилой площади за счет отсутствия отопительных радиаторов, улучшение интерьера помещения. Кроме того, обогрев помещения теплыми полами по экономичности считается самым выгодным в настоящее время, разовые вложения могут окупиться уже на второй–третий год после ввода в эксплуатацию.
2. Недостатки. Довольно сложные, с инженерной точки зрения конструкции, требуют дорогого дополнительного оборудования. Очень серьезный недостаток – большие проблемы в случае необходимости выполнения ремонтных работ.

Если вы приняли положительное решение и желание монтировать теплые водяные полы не пропало, то можно переходить к рассмотрению возможных монтажных схем.

Он одинаков для всех схем теплых полов. Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит.

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

Важно. Во время рисования схемы следует знать, что трубы имеют различный радиус изгиба, зависящий от их диаметра и материала изготовления. Для полового отопление радиус изгиба должен превышать десять значений диаметра.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Монтажная схема по бетонному основанию

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Практический совет. Желательно на схеме предусмотреть укладку двумя потоками. При этом подключение выполнять таким образом, чтобы наиболее горячие трубы первого контура чередовались с остывшими трубами второго. За счет такой схемы обеспечивается равномерный нагрев всего пола.

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Полистирольная схема

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Модульная схема по деревянному основанию

Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

Реечная схема укладки по деревянному основанию

Схема рисуется с учетом использования деревянных или ОСП реек толщиной не менее 28 мм. Рейки должны укладываться на половые лаги, расстояние между ними немного больше диаметра труб. В качестве фиксаторов применены металлические профильные пластины, сверху есть защелки. Система накрывается гипсоволокнистыми плитами.

Какие ошибки допускаются во время составления схемы

Для тех, кто имеет большой опыт производства работ, эти ошибки кажутся смешными, но новички нередко на них не обращают внимания. В дальнейшем возникают большие проблемы, приходится некоторые архитектурные конструкции переделывать.

1. Не учитывается высота оконных и дверных проемов, места расположения батарей отопления под окном . Проемы имеют стандартные размеры, а теплый пол всегда поднимет финишное покрытие. Как результат – высота проемов уменьшится, их придется переделывать. Уменьшение высоты может превышать 10–15 сантиметров в зависимости от используемой схемы отопления. Увеличить высоту проемов довольно сложно, над ними установленная балка, ее демонтаж/монтаж требует практических знаний выполнения строительных работ. Поднятие чистового пола нужно учитывать на стадии проектирования дома, а для этого схема укладки уже должна быть готова.

Прокладывайте коммуникации вместе с трубами

2. Нельзя делать большую заливку теплого пола без разделения на части. Нагрев стяжки существенный, тепловые расширения имеют высокие значения. При таких условиях эксплуатации стяжка обязательно даст трещины, в худшем случае возможно вспучивание. Трещин может быть так много, что они окажут негативное влияние на прочность конструкции. Для того чтобы избежать подобного явления, на схеме следует предусмотреть деление большой по площади стяжки на несколько участков при помощи демпферной ленты. Оптимальный размер одного участка в пределах 15–20 м2.
3. Неопытные строители на следующий день поле укладки стяжки включают отоплени е в надежде, что таким способом ускоряют процесс застывания. Это большая ошибка, в таких условиях цементная смесь не застывает, а высыхает. В результате химические реакции прекращаются, цемент никогда не наберет прочности. Профессионалы, наоборот, в слишком теплых помещениях один–два раза в сутки обильно поливают стяжку водой, только так можно иметь ожидаемую прочность пола.
4. Обязательно обозначьте на схеме или уже на стяжке место прокладки труб под дверным порогом. Во время установки коробки вы будете знать, в каком месте сверлить под дюбели, чтобы не повредить трубы.
5. Постарайтесь не использовать способ укладки труб змейкой, самый оптимальный вариант - класть их улиткой. Это несколько труднее, требует терпения и внимания, но усилия вполне оправдаются результатом, пол по всей площади будет иметь одинаковую температуру.
6. На схеме нужно нарисовать раскладку труб во всех помещениях сразу, а не по отдельности. Если этого не сделать, то возникнут случаи, когда их будет невозможно правильно уложить, выход из одной комнаты будет мешать входу в другую. Придется трубы резать на куски и соединять, а каждое лишнее соединение – дополнительный риск появления протечек.

Если все продумано, просчитано и правильно нарисовано на схеме, то есть уверенность в эффектности теплого водяного пола.

Видео – Схема теплого пола в двухэтажном доме

Большинство домовладельцев выбирают теплые полы как дополнительное устройство к радиаторному контуру. При этом используются различные монтажные схемы водяных теплых полов в частном доме. Эффективна подобная отопительная система в помещениях, где живут дети, а также для ванной комнаты. Схемы выбираются при индивидуальном проектировании дома или во время выполнения ремонтных работ.

Вариант схемы проекта в частном доме

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Статья по теме:

Без грамотного проекта получить качественную систему отопления практически невозможно. Изучив данную публикацию, Вы без труда рассчитаете необходимую мощность, диаметр и шаг труб. Удачи!

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Полезная информация! Диаметр трубы должен быть не более 20 мм. Если сечение большего размера, то увеличивается объем воды и затраты на обогрев.

Две технологии укладки труб (видео)

Устройство конструкции теплого пола

Система напольного обогрева представляет собой уложенные трубы, в которых циркулирует нагретая вода. Они устанавливаются на бетонные или деревянные поверхности, а сверху прикрываются выбранным финишным покрытием.

По трубам производится перемещение горячей воды. Подача выполняется при помощи основного . Температура воздуха под полом повышается, передавая тепло наружной поверхности напольного покрытия. При этом прогревается все помещение.

Особенности конструкции в зависимости от материала финишного покрытия

Нюансы проведения монтажа

Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.

Монтажные работы конструкции имеют следующие отличительные особенности:

• Основа под оборудование подбирается с учетом напольного покрытия.

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие

• По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.

• На бетонные плиты монтируется сама система в стяжке.

• На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.

• Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.

Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.

Полезная информация! В качестве каркаса и утеплителя могут применяться профильные маты из экструзионного пенополистирола. Затем полотна покрываются слоем гидроизоляции.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура равняется 35-40 градусам. Монтажные схемы водяных в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Полезная информация! Для обогрева домов небольшой площади применяется прямое подключение к электрическому котлу. В коттеджах с большой площадью используется специальная распределительная гребенка.

Достоинства и недостатки схем

Монтажные схемы водяных теплых полов в частном доме по сравнению с другими имеют следующие преимущества:

К недостаткам можно отнести большое количество времени на монтаж системы. Если появятся протечки, то придется снимать большую часть напольного покрытия, включая стяжку.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Полезная информация! После согласования проекта и получения разрешения устанавливается теплообменник, а также монтируется , циркуляционный насос и группа безопасности. При нескольких контурах применяется коллекторный узел.

Расценки на монтажные работы теплых полов

Монтажные схемы водяных теплых полов, сделанные в частном доме, могут иметь различную стоимость. Она будет включать материалы, подготовительные и монтажные работы, а также подключение и испытание контуров на прочность. Стоимость работ за квадратный метр варьируется от 1500 до 3000 рублей. Также на цену влияет разновидность основания и качество оборудования.

Полезный совет! Рекомендуется приобретать готовые комплекты оборудования для напольного обогрева. Многие производители при этом предлагают бесплатный расчет всей системы.

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Водяной теплый пол своими руками (видео)
